КІРІCПE
Трансформатор (лат. transformo - түрлендіремін) - кернеулі айнымалы токты жиілігін өзгертпей басқа кернеулі айнымалы токқа түрлендіретін статикалық электрмагниттік құрылғы. Трансформатордың жұмыс істеу принципі электро-магниттік индукция құбылысына және параметрлік эффектіге негізделген. Негізгі элементтері магнитөткізгіш және онда орналасқан бірінші реттік орамалар (БРО) мен бір немесе бірнеше екінші реттік орамалардан (ЕРО) тұрады. Трансформатордың барлық орамалары бір-бірімен индуктивті түрде, ортақ магнит өрісімен байланысқан. Бірқатар Трансформаторларда екінші реттік орама қызметін бірінші реттік ораманың бір бөлігі атқарады,[1] мұндай Трансформаторларды автотрансформаторлар деп атайды. Бірінші реттік орамаларның шықпаларын (Трансформатордың кірісі) айнымалы кернеу көзіне, ал Екінші реттік орамаларның шықпаларын жүктемеге қосады. Бірінші реттік орамалардағы айнымалы ток магнитөткізгіште айнымалы магнит ағынын, ал Екінші реттік орамалардағы өзара индукция электр қозғаушы күш (ЭҚК) тудырады. Бірінші және екінші реттік орамалардағы кернеулердің қатынасы олардағы орамдар санының қатынасына тең болады. Түрлендіретін ток түріне қарай 1 фазалы және 3 фазалыТрансформаторлар болады. Атқаратын қызметіне қарай олар күштік немесе қоректендіру Трансформаторлары (электр энергиясын таратуға арналған), жоғары кернеулі сынақ Трансформаторлары, ток немесе кернеу импульстерін түрлендіру үшін қолданылатын импульстік Трансформаторлар, үлкен токтар мен кернеулерді өлшеуге арналған өлшеуіштік Трансформаторлары, жоғары жиілікті кернеулерді түрлендіруге арналған радиожиілікті Трансформаторлар және радиоэлектрондық құрылғылардың қоректендіруші блоктарында қолданылатын радиотрансформаторларға, т.б. бөлінеді. Импульстік Трансформаторлар мен қоректендіру Трансформаторлары бірнеше Гц-тен 2 МГц-ке дейінгі жиілікте, радиожиілікті Трансформаторлар 500 МГц-ке дейінгі жиілікте жұмыс істейді. Трансформаторлардың магнитөткізгіштігі магниттік өтімділігі жоғары материалдардан (мысалы, электртех. болат таспаларынан, магнитодиэлектриктер мен фериттерден) жасалады. Электрмен жабдықтау жүйелерінде, негізінен майлы Трансформаторлар қолданылады. Күштік Трансформаторлар Қазақстанда Кентау трансформатор зауытында шығарылған. Қазіргі кезде электр-механикалық жабдықтар осы зауыттың негізінде құрылған Трансформатор ААҚ-да шығарылады.[[][2]]
Трансформатор -- айнымалы токтың кернеуін жоғарылатуға немесе төмендетуге арналған электр приборы. Үй жағдайында, трансформаторды пайдаланып, электр приборын кернеуі 127 В желілен кернеуі 220 В желіге және керісінше қосуға болады. Егер трансформатор жоғары кернеулі желіге ауыстырылып қосылса, онда оны кернеуі 220 В желіге қосуға болмайды. Өйткені одан алынатын жоғары кернеу (380 В-тан астам) транформаторлық және ол арқылы қосылған электр приборларының бұзылуына әкеліп соқтыруы мүмкін. Трансформатор таңдаған кезде оның қуаты электр приборларын бір мезгілде қоректендіруге арналған құрал-жабдықтардың жалпы қуатынан кем болмауын есте сақтаған жөн.[[3]]
Әр түрлі құралдар мен қондырғылар тұтынатын кернеу өте кең диапазонда өзгереді. Тіпті бір электр қондырғысы әр түрлі кернеу пайдалануы мүмкін. Қуаттың тұрақты дерлік мәнінде айнымалы ток кернеуінің ток күшімен қатар өзгеруін айнымалы токтың трансформациясы дейді. Айнымалы токтың трансформациясын жүзеге асыратын құрал трансформатор деп аталады. Ол электромагниттік индукция құбылысының негізінде жұмыс істейді. Бұл құралды орыс ғалымы П . Н . Яблочков (1878 ж.) ойлап тапқан, кейін оны (1882 ж.) И . Ф . Усагин жетілдірді.

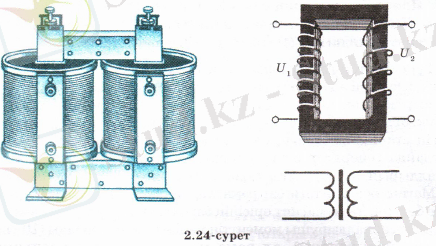

Қазіргі трансформаторлар, Фуко тогын 24-сурет азайту үшін оқшауланған пластиналардан құралған тұйық өзекшеден тұрады. Өзекше пластиналары трансформаторлық болаттан жасалады, ол өте аз шығынмен оңай қайта магниттеледі. Өзекшеге екі катушка кигізіледі (2.24-сурет). Бір катушка айнымалы ток тізбегіне қосылады, оны біріний реттік орама (катушка) дейді. Екінші катушкаға тұтынушы, яғни электр қондырғыларын қосады. Оны екінші реттік орама (катушка) деп атайды.
Релелік қорғаныс
Уикипедия -- ашық энциклопедиясынан алынған мәлімет
Jump to navigationJump to search
Релелік қорғаныс -- электр автоматикасының негізгі түрі болып табылады. Онсыз қазіргі энергетикалық жүйелердің сенімді жұмысы мүмкін емес. Ол энергожүйенің бүкіл бөліктерінің күй-жағдайын және жұмыс жүргісін тынымсыз тексереді және, пайда болған ақаулық пен қалыпсыз жұмысқа орай әрекет етеді. Бұзылған жер болса қорғаныс мұны табады да жүйеден ажыратады. Бос жүріс пайда болғанда қорғаныс оны анықтайды да, бұзылудың сипаттамасына байланысты, бос жүрісті қалпына келтіру үшін қажетті іс-әрекет жасайды немесе кезекші қызметкерлерге белгі береді.

Мақсаттары
Қазіргі электр жүйелердегі релелік қорғаныс электрлік автоматикамен тығыз байланыста. Бұл автоматика жүргіні қалпына келтіру мен тұтынушыларды қоректендіру үшін арналған.

Релелік қорғаныс келесі негізгі талаптарға сай келуі тиіс:

Талғаулық.
Әрекет тездігі.
Сезгіштік.
Сенімділік.
220 кВ-ті желілер қорғанысы
ЭҚЕ-дегі релелік қорғаныс бөлімі, яғни 3.4.115-ші параграф бойынша -- үзындығы 120 км және кернеуі 220 кВ екі жақтан қоректенетін параллель желілердегі фаза аралық қысқа тұйықталуға және жермен қысқа тұйықталуға қарсы негізгі қорғаныс ретінде ДФҚ-ты пайдаланған жөн. ЭҚЕ-дегі 3.4.115-ші бөлім бойынша -- үзындығы 120 км және кернеуі 220 кВ екі жақтан қоректенетін параллель желілердегі фаза аралық қысқа тұйықталуға қарсы, қосалқы қорғаныс ретінде үш сатылы қорғаныс қойылуы тиіс және жермен қысқа тұйықталуға қарсы нөлдік тізбекті сатылы токтық қорғаныс қойған жөн.

Үзындығы 120 км және кернеуі 220 кВ екі жақтан қоректенетін желілер қорғанысының тізімі.

Негізгі: ДФЗ-201 түрлі, фаза-аралық қысқа тұйықталуға және жермен қысқа тұйықталуға қарсы дифференциалды-фазалық қорғаныс.
Қосалқы: Фаза-аралық қысқа тұйықталуға қарсы дистанциялық қорғаныс. КЗ-15 түрлі нөлдік тізбекті сатылы токтық қорғаныс.
Токкесер.
АПВ автоматикасы.
Дамуы
Энергетика саласындағы бағдарлама ЖЭЖ-нің болашақта әрі қарай дамуын алдын ала ескереді. Жоғары және өте жоғары кернеулі электр энергияны тарату желілерінің, жоғары қуатты электр станцияларының пайдаланылуы, негізгі және үлестіру тораптарының қарқынды дамуы басқару мәселесін қиындатты.

Осыған байланысты релелік қорғаныс техникасы тоқтаусыз даму мен жетілдіруде. Үлкен қашықтықты ЭТЖ-не, ірі генераторларға, трансформаторлар мен энергоблоктарға жаңа қорғаныстар жасалынып, пайдалануға беріліп жатыр. Пайдалану сенімділігі артық та оңайлау -- жартылай өткізгішті дифференциалды-фазалық қорғаныстың жаңа түрлері құрастырылуда.

МАКСИМАЛДЫ ТОК ҚОРҒАНЫСЫ

8.1. Қолдану және қолдану қағидасы

Ажыратқыштан қорғау қорғаныс элементінің ағымын берілген реакция тогынан (setpoint) ауытқу арқылы іске қосылады.

Сур. 8-1. Дене уақытының кідірісінде максималды ток қорғанысының функционалдық диаграммасы
Әлбетте, қорғалған элементтің ағымының өсу себебі тек қана емес. Бұл элемент бойынша, сонымен қатар h. кейбір қалдық элементінде (сыртқы қысқа тұйықталу). Ақудың жоғарылауы қосымша жүктемені қорғалған элементке кенеттен қосқанда, мысалы, АТС әрекетінің нәтижесінде немесе параллельді жұмыс элементінің ажыратылуынан туындауы мүмкін. Операция принципі бойынша токты қорғау ток ағымының жоғарылауына қарамастан, оның ағымдағы параметрінен жоғары ток ағынына жауап береді.
Ашық қорғаныстың артықшылықтары іске қосу және техникалық қызмет көрсетудің қарапайымдылығы, демек, төмен шығындар болып табылады. Кемшіліктерге мыналар жатады: тозудан ағып кетудің қиындықтары; h қатысты салыстырмалы баяу өшіру. (бірнеше секунд); екі жақты қуаты бар желілерде, сондай-ақ параллель жұмыс істейтін трансформаторлар мен желілерде [2 және 3] желілерде селективті реттеу мүмкін болмады. Бұл кемшіліктер 35 кВ және одан жоғары қуат желілерінде артық ток қорғанысын пайдалануды шектейді, бірақ кез келген дерлік қуаттың төменгі ағымдық трансформаторларында артық ток қорғанысы бастапқы немесе қайталама (резервтік) қорғаныс ретінде бұрынғыдай сақталмайды [1].
Сыйымдылығы 1 Мб-А-тан кем емес трансформаторлар бойынша, токтан тыс қорғаныс қысқа тұйықталудан туындаған токтардан негізгі қорғаныс болып табылады. трансформаторда, өйткені трансформаторларда дифференциалды және газды қорғау әдетте орнатылмаған, ал ток трансформатордың бөлігін ғана қорғайды. Сонымен қатар, төмен вольтты автобустардың негізгі қорғанысы, сондай-ақ төмен кернеу желісінің элементтері үшін резервтік қорғаныс болып табылады.
1 Мб-А және одан да көп қуаты бар трансформаторлар бойынша максималды шамадан тыс ток қорғанысы, ақ кезіндегі негізгі қорғаныс ретінде әрекет етуге арналған. ең төменгі және орташа кернеу шиналарында және резервтегі сияқты. төмен және орташа кернеу желілерінің шығыс элементтері бойынша. Трансформатор дифференциалды және газды қорғауға немесе олардың біреуіне ие деп болжанады. Естеріңізге сала кетейік, максималды ток қорғанысы дифференциалды және газды қорғаудан гөрі әлдеқайда күрделі және баяу әрекет ететін қорғаныс болып табылады, сондықтан оларды толық ауыстыру мүмкін емес [1].
Шамадан тыс қорғанысты қорғау - қашықтағы және орташа қуат қорғаудың типтік қорғау трансформаторларының жалғыз түрі, яғни қашықтықты резервтік көшіру, яғни K. z жағдайда төменгі (орташа) кернеу желісінің элементтерін қорғау. кез-келген элементтерде және өз қорғаныс немесе қосқыштың істен шығуына жол бермейді. Сондықтан трансформаторлардың максималды ток қорғанысы үшін схема мен жұмыс параметрлерін (параметрлерін) таңдағанда, қалааралық резервтеу талаптарын ескеру қажет.
Қадамдық трансформаторларда максималды ток қорғанысы әрдайым негізгі және төменгі кернеулердің жағында, сондай-ақ бірнеше орамалы трансформаторлар жағында орнатылады.
Жеңілдетілген қосалқы станциялардың екі орамдағы трансформаторлары (8-2 сурет) ең қысқа тұйықталу сөндіргішті қосу үшін B сөндіргішті және 2-ші қысымды ашу үшін қысқа уақыт кідірісімен әрекет ететін максималды ток қорғанысының екі жиынтығымен қамтамасыз етілуі мүмкін (Cурет 8). 8-2, а). Бұл жағдайға сәйкес, к.з. төмен кернеулі шиналар (10 немесе 6 кВ) қысқа тұйықталғышты қосқан жоқ және 35-110 кВ кернеу беру желісін ажыратпады, оның ішінде бірнеше қосалқы станцияларды қосуға болады. Сонымен қатар 1-ші қорғаныс өте қарапайым түрде жүзеге асырылуы мүмкін: РТВ түріндегі тікелей қосылыс релесі арқылы, қосқыш B-ге кіргізілген. Кейбір қуат жүйелерінде 1-коэффициент жанама әрекет релесінен орындалады және қайнаған кезде B қосқышын өшіріп қана қоймайды. Шиналарда

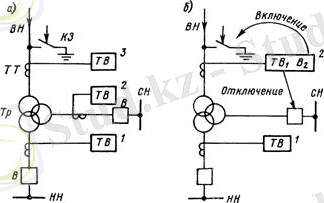

Сур. 8-2. Екі орамасының трансформатор туралы токты орындау: екі рет екі жиынтығы (а) және бір жиынтығы B \, және В2 кідіртеді
сонымен қатар 2 жиынтығының жұмысын жеделдету үшін. трансформаторда пайда болады, содан кейін 1 орнатылмайды және орнату 2 кідіріссіз жұмыс істейді. Егер k S. автобустарын немесе WL желісінде болып жатқан, екі жиынтығы іске, жиынтығы 1 автоматты түрде схема әрекет уақыт кідіріспен тізбек сақтай отырып, 2 орнату жедел бұзады болып табылады.
Ток бойынша, сондай-ақ екі кезеңді қорғау әсерлерін бір жиынтығымен берілген кезде: - (. сурет 8-2,6) аз уақыт кешіктіру жағында WL бойынша қосылу автоматты ажыратқыштар және одан жоғары ВЛ қысқа тұйықталу енгізу арқылы. Бұл жағдайда екеуі де уақытша кідірістерді импульстік B және роторлы қысқа тұйықталу байланыстарымен бір рет өткізуге болады. Суретте. қазірдің өзінде көрсетілгендей ток трансформаторлар бір фаза 8-2, сызба көрсетілгендей қосқыш МТЗ, шын мәнінде, реле қорғау ағымдағы екі немесе үш кезеңнен токтарын қамтиды. Электр тізбектерін ауыстырып қосқышты реле 8-2-де келтірілген.
үш-орамасының трансформаторлар (сурет. 8-3, сондай-ақ), не орнатылған МТЗ трансформатордың барлық жағынан белгілейді, немесе тек екі жақтың (сур. 8-3,6) бойынша, бірақ негізгі электрмен жабдықтау ӘЖ қорғау екі жүзеге асырылады уақытша экспозициялар. орта кернеу М.В. жылы автоматты сөндіргіш өшіру арналған \ аз уақыт кешіктіру, және ең Br - қысқа тұйықталу HV жағында қысқа тұйықталу қосу үшін (немесе берілген болса HV автоматты сөндіргіш өшіру үшін). Сонымен қатар, өзін-өзі қорғау 1 B \ Defense 2-ден аз экспозиция уақытымен әрекет етуі керек.

Сур. 8-3. Үш (а) және екі (б) жиынтығымен үш орамалық трансформатордағы максималды ток қорғанысын орындау
JN (HH1 және JN2) сплит орамасы бар трансформаторларда максималды ток қорғанысы жиынтығы HV жағында және HH және YN2 тараптарында әртүрлі бөлімдерді қамтамасыз етеді.
8-2. Максималды ток релелерінің түрлері және олардың схемалары
Максималды ток қорғанысын орындау үшін әртүрлі конструкциялардың максималды ток релесі пайдаланылуы мүмкін. Соңғы уақытқа дейін отандық өндіріс негізінен электромеханикалық ток релелерін, яғни электромагниттік және индукциялық қағидалар бойынша жылжымалы элементтер мен релелік шығу релелерін өндірді. Енді Чебоксары зауытында статикалық, яғни контактсыз, максималды ток релелерін өндіру, немесе, керісінше, көп функциялы чиптегі толық қорғауды жүзеге асыратын көп функциялы қорғаныс, басқа функциялардың арасында басталады. Ригадағы Ригадағы электр станциясында LTZ типті (10 кВ ауылдық желілер үшін) және МТЗ-М типті (негізінен трансформаторлар үшін) жартылай өткізгіш элементтері бойынша статикалық аса шамадан тыс қорғаныс әзірленуде. МТЗ-М сипаттамасы § 8-6-де келтірілген.
Максималды ток қорғанысы уақытқа тәуелді кері байланысты тәуелді уақытпен (тәуелді сипаттамамен қысқартылған) немесе уақыт тәуелсіз (тәуелсіз сипаттамасымен) * қолданылады
Тәуелді сипаттамалары бар шамадан тыс қорғаныс тек жоғары кернеулі 6 немесе 10 кВ және кейде 35 кВ күші бар күштік трансформаторларда қолданылады. Ағымдық тәуелді реле (8-4 сурет) реле арқылы ағымның артуы кезінде жауап уақытын автоматты түрде азайтады. Бірақ релелік жұмыс токіне қатысты белгілі бір ток коэффициентінен бастап реле бірдей орнатылған уақыт кідірісімен жұмыс істейді (1к 1 с. Бұл сипат шектеулі тәуелді деп аталады.
Қазіргі уақытта электромеханикалық релелердің екі түрінің біреуі: PTB түріндегі тікелей әрекет ететін электромагниттік реле немесе RT-80 түрінің индуктивті релесі арқылы ішінара тәуелді сипаттамамен ең жоғарғы шамадан тыс қорғау.

Сур. 8-4. Максималды ток релелерінің әр түрлі түрлерімен шектелген тәуелді сипаттамалары
- RT-90 релесі; 2-релелік RTV I-RTV III; 3 - PTBIV-PTBVI эстафетасы; 4 - RT-80 эстафетасы
Тікелей әрекет ететін PTB релесі бір мезгілде ағымдағы өлшеу элементінің функцияларын (ток релесі) және уақытты кешіктіретін элементті (уақыт релесі) атқарады. ПТБ релесін ілгерілету сағат механизмі арқылы қол жеткізіледі [15 және 25]. Реле RTV 6 немесе 10 кВ ажыратқышының серіппелі жетегіне және кемінде 35 кВ-ға орнатылған. Реле RTV 6 нұсқа бар - I-дан VI, бір-бірінен ерекшеленеді жұмысының токтарының (параметрлер). ПТБИ-RTVI1 реле қабілетті қабілеті, онда тәуелсіз (тұрақты) бөлік шамамен 1,6 с-қа тең. r. PTB IV - PTB VI реле тегіс сипаттамаға ие (тәуелсіз бөлік шамамен 3 s-p кезінде орын алады).
РТ-80 индукциялық релесі (бұрынғы АТ-80) релелік қорғаныста 50 жылдан астам уақыт бойы пайдаланылған және оны жобалау іс жүзінде өзгеріссіз қалды [2,
3 және 19]. Эстафетаның осы түрін ұзақ уақыт бойы кеңінен қолдану бірқатар артықшылықтармен түсіндіріледі:
реле шығатын элементтерге орнатылған [5 және 11] сақтандырғыштардың уақытша сипаттамаларына сәйкес келетін жақсы сипаттамаға ие (8-4-суреттегі қисық), және бұл сипаттамалар сағаттық тетіксіз немесе жеке уақыт релесіз құрылады басқа релелер мен қорғаныстарда;
реле тізбектердегі тікелей жұмыс ток электр тізбектерінде тікелей қосылыс электромагнитіне тікелей әрекет етуге қабілетті қуатты контактілерге ие, сондай-ақ айнымалы ток токтарында тізбектердегі электр магнитінің ажыратылуын;
РТ-80 релесіндегі индукция элементіне қосымша, электромагниттік элемент бар - үзіліс бар, оның көмегімен қайталама қысқа тұйықталу тогының релесін сәтте қамтамасыз етуге болады, индукция элементінің триггер ток с-дан 2-8 есе артық. P (8-4-суретте кесу сипаттамасы 4 с-дан ток бастап басталатын сызықпен көрсетіледі P);
Реле интеграцияланған дабыл элементіне ие.
Осылайша, бір RT-80 релесінде, екі сатылы жоғары ток қорғанысының өлшеу құралы, логикалық бөлік, сигнал және атқарушы органдар біріктіріледі, бұл РТ-80 релесінің көмегімен қарапайым және арзан. Дегенмен, қазіргі заманғы статикалық релелермен салыстырғанда, RT-80-ге қарағанда елеулі кемшіліктер бар: қозғалатын бөлшектердің (іс жүзінде үздіксіз айналмалы дискіні қоса), кері қайтару коэффициентінің, үлкен өлшемдері мен салмағының және шок жүктемелеріне ұшыраған кезде жалған оңтайлылықтардың болуы (мысалы, RT-80 релесі орналасқан немесе коммутациялық ұяшықта орнатылған бірдей коммутация камерасында орнатылған).
35, 110, 220 кВ жоғары кернеулі ток трансформаторларында тәуелсіз сипаттамалары бар. Осындай қорғаудың өлшеу құралы RT-40 типті, әдетте, ең жоғарғы лезде ток релесінен тұрады.
РТ-40 электромагнитті релесі жанама әсерін шамамен 20 жыл бойы қол жетімді. Оның алдындағы электромагниттік ЭТ-520 электромагнитті реле. 1969 жылы RT-40 релесі магниттік тізбектің көлденең қимасын азайтып, дірілдеуді азайту және байланыстың жоғары ток айырмашылығында K. h-дегі контактілердің сенімділігін жоғарылату үшін байланыстардың бірлескен қозғалысын арттыру есебінен жаңартылды. қатынасқа қарай

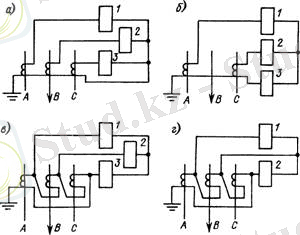

Сур. 8-5. Ажыратқыш трансформаторлардың максималды ток қорғанысының ток релесін ауыстырудың типтік схемалары: а - толық жұлдыз; b - үш релелік аяқталмаған жұлдыз; в - үш релелік үшбұрыш; d - екі релелік үшбұрыш
ток трансформаторларының номиналды ток. РТ-40 релесінің сипаттамасы және оның техникалық сипаттамалары [2, 3 және 19]. РТ-40 релесі электромеханикалық реле тән барлық кемшіліктермен сипатталады: салыстырмалы түрде төмен қайтару коэффициенті (0,8, ал статикалық реле 1), қозғалмалы бөліктердің бар болуы және т.б.. Екінші тогының қисықсыз синусоидалы емес нысаны бұл ток трансформатор қаныққан кезде, ұялы релелік жүйе дірілдеуі мүмкін, сондықтан контактілерді сенімді жабу қамтамасыз етілмейді және қорғау әрекеті сәтсіз болуы мүмкін. Сондықтан RT-40 релесінің (ET-520 және RT-80 релесімен) қорғау үшін осы релдерді сенімді ток күшінің ток шамасының максималды мәндерінде орындау қажет. қорғау арқылы [2 және 5].
Ток трансформаторлары ток трансформаторларының релелік ток тізбегі сыртқы қысқа тұйықталудың барлық түрлеріне ең жоғары сезімталдықты қамтамасыз ететін етіп таңдалады. cond бар. HH және CH тараптарында. Ток бойынша релелерді қосудың типтік тізбектері күріш. 8-5. Толық жұлдыз схемасы (8-5, а) сирек қолданылады, өйткені ол үш ток трансформаторын талап етеді, және, әдетте, ток трансформаторлары 6-35 кВ желілік элементтерде тек екі фазаға орнатылады [2]
110-220 кВ трансформаторларда толықтай жұлдыздық тізбекті негізінен қолдануға болады, бірақ іс жүзінде мынадай негізгі себептерге байланысты пайдаланылмайды.
Ажыратқыштан қорғаудың ағымдағы релелері əдетте 110-220 кВ ток трансформаторларына ауыстырылады, олар дифференциалды қорғаныстың ағымдық релелерін қосады жəне ток трансформаторлары U A, U U A, U A- A § 6-4-те көрсетілген себептерге байланысты үшбұрыш түрінде жиналады (8-5, с және г).
Қорғалған төмендету трансформаторына 110-220 кВ бейтарапты құлақсыз жерге тұйықтау жағдайында оны бір фазалық ақаулармен қалпына келтіру қиынға соғуы мүмкін. 110-220 кВ кернеу желісінде. Мұның өзі қысқа тәртіппен түсіндіріледі. трансформатордың барлық үш фазасында ВВ жағында ток токтарының 13 бөлігіндегі электр тоғының тоғы бар (1-2 сурет). Есептеулер көрсеткендей, бұл токтардың мәні әдетте төмен қуатты трансформаторлар үшін тіпті номиналды токтан асып кетеді.
Толық емес жұлдыздық схема (8-5, б) 610 кВ W U немесе A U орамасының қосылыстарымен, сондай-ақ дифференциалды қорғаныспен жабдықталмаған 35 кВ трансформаторлары бар төмендеткіш трансформаторларға тән.
Толық емес жұлдыздық схема U A және A U орамдарын және U U трансформаторларындағы екі релемен қосылатын трансформаторларда үш релемен орындалады, бірақ қысқа тұйықталудан нөлдік тізбектің арнайы ток қорғанысы болған жағдайда. NN жағында жер бетіне (9-бет). Толық емес жұлдыз диаграммасынан (8-5,6) көрініп тұрғандай, екі реле фазалық тоқтарға, әдетте, А және С-ға, ал үшіншіден, үш фазалық симметриялық режимде ағымдардың ағымына тең болатын ағымдық сымға қосылады және C.
Үш релесімен аяқталмаған жұлдыздық схема екі реттік релемен бірдей тізбеге қарағанда екі есе жоғары сезімталдыққа ие. трансформатордың артындағы V A немесе A V орамасының схемасы бар. Бұл суреттен көрінеді. 1-4-тармақтарында, онда HV жағындағы фазалардың бірінде ток ағымы басқа екі фазадағыдан екі есе үлкен өтеді. Егер тек екі реле орнатылса, әрдайым реле арқылы (A және B, B және C, C және A) трансформатордан кейінгі екі фазалық цилиндрдің барлық комбинациясы үшін кіші тогы (0,5 және үш реле орнатылған кезде) үш фазалы қысқа тұйықталу тогына тең болатын үлкен ток, демек, толық емес жұлдыздық схема HH (CH) шиналарында қысқа тұйықталуға сезімталдықты арттыру үшін ғана емес, сонымен қатар ұзақ мерзімді резервтіліктің тиімділігін арттыру үшін үш реле қолданылады.
Үшбұрыштағы ток трансформаторларының қосылу схемасы және жұлдыздағы реле (8-5, c және d) үшбұрышты тізбектің қысқартылған түрі U A, U U A, U A U орамасының қосылысы бар трансформаторларға тән бұл схема дифференциалды қорғаныс қолындағы екінші векторлар арасындағы 30 ° бұрыштық ауытқуларды жою үшін қолданылады.
W U A және U A U орамдық қосқыштарымен үш рельстік трансформаторларға және екі релемен (8-5, d) үш релелік үшбұрышты тізбек қолданылады екі орамда трансформаторлар U A орамасының қосылу схемасымен және NN U A-A бөлінген орамасының трансформаторлары. U A және U A-A трансформаторларының максималды (сонымен қатар дифференциалды) трансформацияларының сезімталдығын төмендетпестен, үш реттік орнының орнына екі реле қолдануға жол берілу екі фазалық р-дағы HV тарапынан өтетін ағымдардың векторлық диаграммасы арқылы түсіндіріледі. орамасының байланысы бар трансформатордың. Үшбұрыштық тізбектің әр үш релінде екі ағымдық фазалардың токтарының геометриялық айырмашылығына тең ток өтетінін ескере отырып, ағымдардың векторлық диаграммасынан бір реледегі тең шамалары нөлге тең. Ток ағымдарының қатынасы
екі фазалық комбинацияда орын алады. трансформатордың артында D немесе ^ DD. Сондықтан, сезімталдыққа нұқсан келтірместен, ВВ жағында ток қорғанысын екі реле арқылы орындауға болады
Екі фазалық RF орнындағы ағымдардың векторлық диаграммасы әртүрлі нысаны бар. Сол нысанда ол VVY D немесе U D Y трансформаторының HV жағында қысқа тұйықталу кезінде ұсынылады. трансформатор орамасы жұлдызға қосылған SN немесе LV жағында. Бұл жағдайда үш реле бір ғана екі фазаның токтарының айырмашылығы фазалық тогынан екі есе тең: 2 {c2 \ Екі фазалы қысқа тұйықталу комбинациясының бірі болғандықтан, үш релелік тізбектің орнына екі релелік тізбекті сезімталдыққа зиянсыз қолдану мүмкін емес. бұл сезімталдығының жартысы болады.
Үшбұрышты үшбұрыштың схемасы кейде өте сирек кездесетін жағдайлардағы трансформаторлар үшін Е-фазалық фазасындағы айырмашылықтар аз болған кезде қажет болуы мүмкін. HV жағында және екі релелі тізбек қорғаныс сезімталдығының қажетті коэффициентін қамтамасыз етпейді.
Трансформаторлардың максималды ток қорғанысы үшін екі фаздың токтарының айырмашылығына арналған бір релелі коммутациялық сұлбасы қолданылмайды, өйткені ол екі фазалық K. h комбинациясының біреуімен сәтсіздікке ұшырайды. трансформатордың артындағы Y A немесе D сонымен қатар K. h кезінде сәтсіздікке ұшырайды. Y Y трансформаторының артындағы жердегі фазалардың бірі (1-5 суреттегі векторлық диаграмма). Сонымен қатар, бұл схема 1,73 есе төмен сезгіштігі бар. 8-5, b екі фазалық H. ... жалғасы
