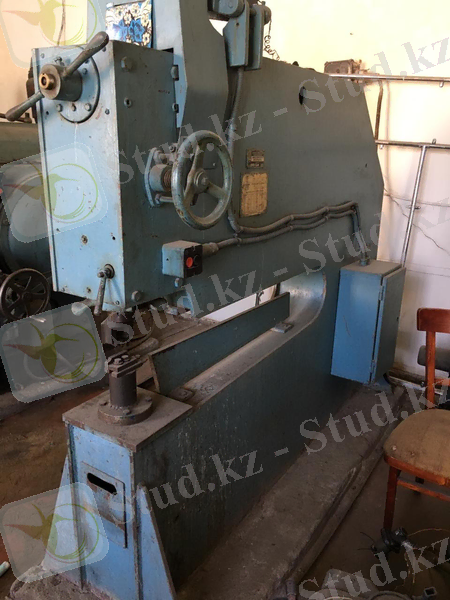

Пресс - қайшылардың негізгі операциялары


Пресс қайшы - металл өңдеу станогы, онда барлық қолданыстағы түрлерін металл прокатын кесуге болады. Сығымдағыштар қиыстырылған, сонымен қатар табақты металда - қара және тот баспайтын болаттан, алюминийден, мыстан, титаннан жоғары дәлдіктегі тесіктерді тесуге мүмкіндік беретін саптамамен жабдықталған. Пресс-қайшылардың негізгі операциялары: Профильді илемді кесу (дөңгелек және тікбұрышты қималы құбырлар, екі Тавр, швеллер) ; металл табақты пішу; тесіктерді перфорациялау; паздарды кесу. Қалыңдығы 10-32 мм, жағының ені 65 мм дейін дайындамалы пресс-қайшы жұмыс істейді. Бұл өнеркәсіптік пайдалануға арналған әмбебап қайшы. Олар анағұрлым өнімді және гидравликалық машинадан жұмыс істейтін жетекте жоғары күшпен ерекшеленеді. Гидрожетегі бар Пресс қайшылар жоғары дәлдікпен кез келген профильді металды кесу бойынша барлық операциялар кешенін орындайды. Гидравликалық құрама пресс қайшылар әртүрлі операцияларды орындауға арналған механизмдердің үш - төрт түрімен жабдықталған - табақты кесу, кесу, илемді кесу, металды ию, тесіктерді тесу. Олар бір станинада құрастырылған және бір жетектен іске қосылады. Гидронасостар электр қозғалтқыштарынан, сирек жағдайларда дизельдерден жұмыс істейді.

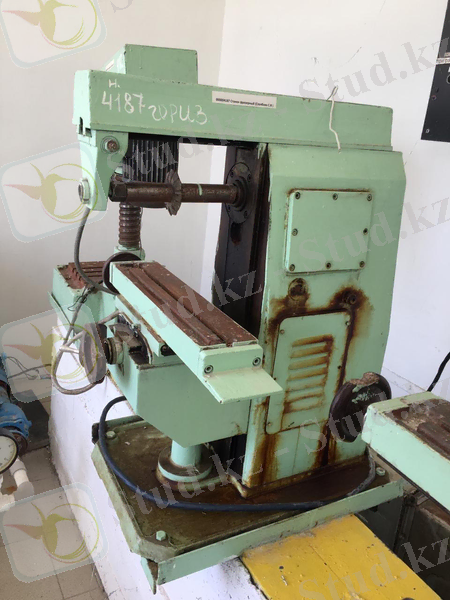

Фризерлік Жоңғылау білдегі - дайындаманың ілгермелері қозғалуы арқылы металдан жәнеыбасқа материалдардан жасалған. бұйымдарды жоңғымен өңдеуге арналған білдек. Жоңғылау білдектерірі кең омбібаптылығымен ерекшеленеді де жазықты, қисық-сызықты беттерді өңдеуге, сонымен қатар бұрандаларды қалыптастыруға пайдаланады. Металөңдеуде айналдырықтардың осьтеріне қарағанда бұрышпен жылжитын әмбібабты үстелі бар, айналдырықтардың осьтері тиісті түрде орналасқан вертикальді, бірнеше айналдырықтары бар (жазық беттерді жоңғалау үшін) бойлай-жоңғылау, күрделітетіктерді көшіргіш арқылы өңдеу үшін көшіргіш жоңғылау жөне арнайыландырылған - кілтекті-жоңғылау, тіс жоңғылау, бұранда жоңғылау, атанақты-жоңғылау білдектері қолданылады. Фрезерлік станоктардың түрлері:
- Әмбебап (Айналмалы үстелмен) ;
- Көлденең-Фрезерлік консольды (көлденең шпиндельмен және консольмен) ;
- Кеңуниверсальды (қосымша фрезерлі бастары бар) ;
- Кең универсалды аспаптық (негізгі үстелдің тік жұмыс жазықтығымен және шпиндель тораптарының көлденең қозғалысымен) ;
- Тік-фрезерлік( тік шпиндельмен), оның ішінде консольды;
- Консольсіз (сондай-ақ крест үстелі деп аталады) ) ;
- Жылжымалы порталмен;
- Көшіру-фрезерлік;
- Үздіксіз жұмыс істейтін фрезерлік, оның ішінде Карусельді-фрезерлі;
- Барабан-фрезерлік.
Бұрғылау қондырғысы - ұңғыманы бұрғылауға арналған құрал-жабдықтар кешені.
Ол бұрғылау тәсіліне қарай: айналмалы бұрғылау қондырғысы (көп тараған түрі) және соққылы бұрғылау қондырғысы болып екіге бөлінеді. Айналмалы бұрғылау қондырғысының құрамына бұрғылау мұнарасы, күштік жетек, түсіріп-көтеру операцияларын механикаландыруға арналған құрал-жабдықтар, бұрғылау сорғылары, шайғыш ерітіндіні дайындауға, тазалауға және оны өңдеп қайта қолдануға арналған құрал-жабдықтар, т. б. енеді. Бұрғылау қондырғысы мұнай, газ және терең геологиялық барлау ұңғымаларын бұрғылауға арналған тұрақты бұрғылау қондырғысы, көбіне геологиялық барлау жұмыстарында, су астындағы бұрғылауда және құрылыс жұмыстарында қолданылатын жылжымалы бұрғылау қондырғысы, негізінен қопарылыс ұңғымаларын бұрғылауға арналған (жабдықтары шынжыр табанды не доңғалақты сүйреткіштерге, автомобильге, тракторға, катерге, т. б. орнатылған), өздігінен жүретін бұрғылау қондырғысы және жетуі қиын жерлерде бұрғылау жұмыстарын жүргізуге арналған тасымалды бұрғылау қондырғысы болып ажыратылады. Тау-кен ісінде бұрғылау қондырғысы бұрғылау станоктары деп аталынады.
Бұрғылау станоктарының негізгі түрлері мынадай болады:

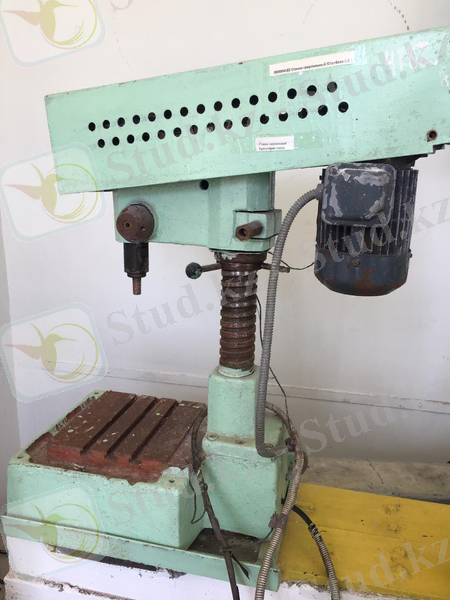

Вертикаль бұрғылау станоктары - дара және сериялы өндірістерде массасы 25 кг-ға дейінгі дайындамаларды тесуге арналған станоктардың кеңірек тараған түрі. Станоктарды сипаттау үшін қаттылығы орташа болаттарды тескен кезде бұрғы диаметрінің ең үлкен шамасы алынады. ТМД- да шығарылған станоктардың шартты бұрғы диаметрлері 6, 12, 18, 25, 35, 50 және 75 мм.
Радиаль бұрғылау станоктары ірі көлемді және ауыр бөлшектерді тесуге арналған. Аспаппен өңделетін тесік осьтері айналдырықты дайындаманың тесілетін кез келген нүктесіне жылжытып беттестіру арқылы анықталады.
Радиаль бұрғылау станоктарында көлемі және массасы үлкен дайындамалардың бір-бірінен едәуір қашықтықта орналасқан тесіктерін тесуге болады.
Көпайналдырықты бұрғылау станоктарының бірнеше айналдырықтары болады. Өңделетін тетіктеріне қарай айналдырықтарының орналасу арақашықтығы тұрақты немесе өзгеріп тұрады. Олар жаппай және ірі сериялы өндірістерде қолданылады.
Горизонталь бұрғылау станогы терең тесіктерді ( 5) өңдеу үшін қолданылады. Мұндай дайындама айналып, бұрғы жұмыс атқарады.
Центрлеу - бұрғы станогі - центрде қысылып өңделетін тетіктердің екі шетінен таяз бекіту тесіктерін жасау үшін қолданылады.
![]()

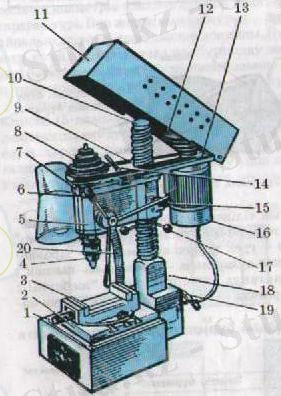

1 - негізі; 2 - үстелдік қыспа тұтқасы; 3 - қыспа; 4 - қысқы; 5 - тұғыры; 6 - бұрғылау тереңдігін орнату межелігі; 7 - жұмыс органын қысқымен бірге жоғары және төмен қозғағыш тұтқы; 8 - алдыңғы шкиф; 9 - белдік беріліс; 10 - бағаншық; 11 - үстіңгі қорабы; 12 - артқы шкиф; 13 - белдік берілістің тұғыры; 14 - белдікті берілістің керілуін реттейтін бұрама; 15 - тұрқыны бағаншыққа бекіту бұрамасы; 16 - қозғалтқыш; 17 - тұтқыны көтеру және түсіру қолсабы; 18 - бағаншық тұғыры; 19 - бағанша тұғырын үстелге бекіту бұрамасы; 20 - жарық беру шамы.
