7. 2 Азаматтық қорғаныс панаханалары

7. 2. 1 Панахананың жалпы сипаттамасы

Панахана адамдардың бейбіт уақыттағы ТЖ - дағы зақымдаушы факторлардан (өрт кезінде жоғары температура мен зиянды газдардан, радиоактивті заттардан (РЗ), авариялық-химиялық қауіпті заттардан (АХҚЗ), қираған ғимараттардың сынықтары мен опырылуынан, су басудан және т. б., сондай-ақ жаппай қырып-жою қаруынан (ЖҚЖҚ) және әдеттегі зақымдау құралдарынан неғұрлым сенімді қорғауды қамтамасыз етеді.

Келтірілген жіктемеге сәйкес панахана қорғаныс қасиеттері бойынша, сыйымдылығы, орналасу орны, сүзгіш-желдету жабдығымен қамтамасыз ету және тұрғызу уақыты бойынша ерекшеленеді.

Соққы толқынынан қорғану қасиеттері бойынша панахана төрт классқа бөлінеді.

Панахана сыйымдылығы бойынша шағын, орташа және үлкен сыйымдылыққа бөлінеді. Панаханалардың сыйымдылығы отыруға және жатуға арналған орындардың саны бойынша анықталады.

Панахана орналасқан жері бойынша жеке тұрған панахана (ЖТП) және кіріктірілген (встроенные) панахана (КП) деп бөлінеді.

Сүзгі-желдету жабдығымен (СЖЖ) қамтамасыз етілуі бойынша панахана өнеркәсіптік дайындалған панахана (ӨДП) және жеңілдетілген жабдығы бар панахана (ЖЖП) (қиыршық тас, құм, шлак және т. б. ) деп бөлінеді.

Панахана салу уақыты бойынша: бейбіт уақытта алдын ала салынған және қарсыластың шабуыл жасау қаупі жарияланған кезде салынатын, тез салынатын панахана (ТСП) болып бөлінеді.

Панаханаларды бейбіт уақытта халық шаруашылығы саласында пайдалану, олардың қорғаныш қасиеттерін бұзбауы тиіс. Паналаушыларды қабылдау үшін дайындық мүмкіндігінше қысқа мерзімде болуы керек, бірақ қарсыластың шабуыл жасау қаупі жарияланғаннан кейін 12 сағаттан аспауы тиіс.

Паналарды жобалау кезінде бір паналаушы сағатына 100 ккал жылу, 80 г су, 21 л көмірқышқыл газын бөліп, 20 . . . 24 л оттегі сіңіретінін ескереді. Паналарға қойылатын санитарлық-гигиеналық талаптар 28-кестеде келтірілген.

Азаматтық қорғаныс панаханаларының параметрлері

Парметрі

Тұрғындар үшін

Ауру адамдар үшін

Парметрі: Биіктігі

Тұрғындар үшін: 2, 2 м

Ауру адамдар үшін: 3, 0 м

Парметрі: Ауданы

Тұрғындар үшін: 0, 5кв. м

Ауру адамдар үшін: 1, 9кв. м

Парметрі: Адам басына ауа көлемі

Тұрғындар үшін: 2, 0куб. м/час

Ауру адамдар үшін: 10 куб. м/час

Парметрі: Ішкі көлем

Тұрғындар үшін: 1, 5куб. м/чел

Ауру адамдар үшін: 5 куб. м/чел

Парметрі:

О ₂

СО ₂

Тұрғындар үшін:

16 . . . 18%

1, 0%

Ауру адамдар үшін: 17 . . . 20% 0, 5%

Парметрі: Ылғалдылық

Тұрғындар үшін: 70%

Ауру адамдар үшін: 70%

Парметрі: Ауа температурасы

Тұрғындар үшін: 23 ºС көп емес

Ауру адамдар үшін: 23 ºС көп емес

Парметрі: Шекті температура

Тұрғындар үшін: 31 ºС

Ауру адамдар үшін: 23 ºС

Парметрі: Авариялық су қоры

Тұрғындар үшін: 3 л/сут

Ауру адамдар үшін: 20 л/сут

7. 2. 2 Жалпы панахана құрылғылары

Панахананың барлық үй-жайлары негізгі және көмекші болып бөлінеді.

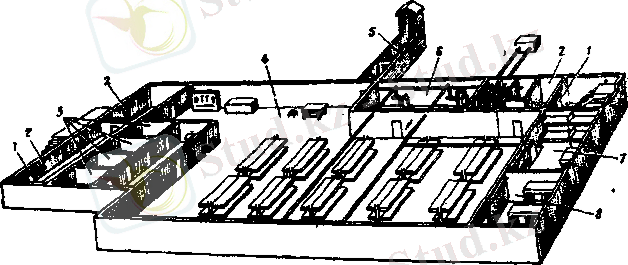

Панахананы жоспарлау 9 суретте көрсетілген.

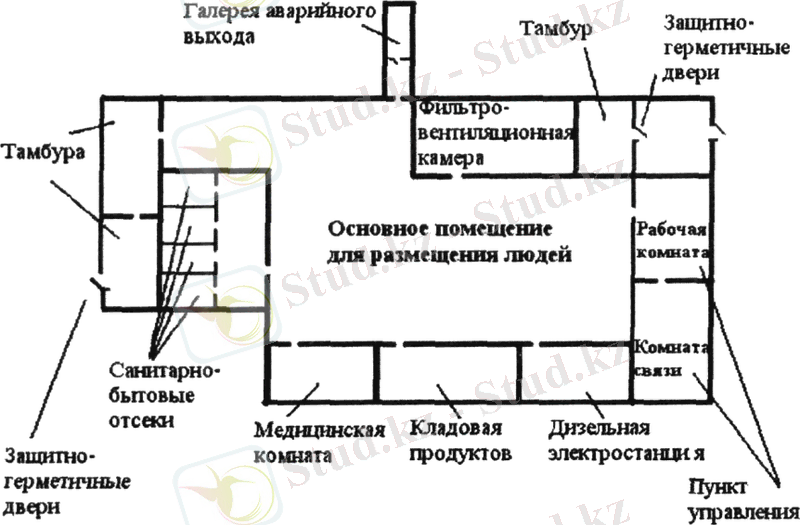

Сурет 9. Панахана жоспары:

1 - қорғаныш-герметикалық есіктер; 2-шлюздік камералар (тамбурлар) ;

3-санитарлық-тұрмыстық бөліктер; 4 - адамдарды орналастыруға арналған негізгі үй - жай; 5 - галерея және авариялық шығу басы; 6-Сүзгіш желдеткіш камерасы; 7-тамақ өнімдеріне арналған қойма; 8-медициналық бөлме.

Негізгілеріне : паналаушыларға арналған үй-жайлар, басқару пункттері және тамбур-шлюздер жатады. Қосалқы бөлмелерге: сүзгіш-желдеткіш үй-жайлар, санитарлық тораптар, қорғалған дизельді электр станциялары, кіру және шығу жолдары (тамбуралар мен жамбуралар) жатады.

Басқару пункттеріне (БП) арналған үй-жайлар, жұмысшылар саны 600 адамнан асатын, неғұрлым көп ауысымдағы кәсіпорындарда көзделеді. Олай болмаған жағдайда, БП арналған үй-жайдың орнына паналаушыларға телефон және радиотрансляциялық нүктелерді жабдықтауға жол беріледі. БП-ның жұмыс бөлмесі мен байланыс бөлмесін кіреберістердің біріне жақын орналастыру және жабылатын үй-жайдан отқа төзімділік шегі 1 сағат жанбайтын қалқалармен бөлу қажет.

Сүзгіш-желдеткіш үй-жай сыртқы қабырғаға, кіре берістердің немесе авариялық шығулардың жанында орналасуы тиіс. Сыйымдылығы аз баспаналарда (300 адамға дейін) сүзгіш-желдету жабдығын тікелей паналаушыларға арналған үй-жайларда орналастыруға болады.

ДЭС-қа арналған үй-жай сыртқы қабырғада орналасады және қалған үй-жайлардан отқа төзімділік шегі 1 сағат жанбайтын қабырғалармен немесе қалқамен бөлінеді. ДЭС-ға кіру ашылатын үй-жай жағына, ашылатын екі герметикалық есігі бар тамбурмен жабдықталады.

Кіру есігі саны панахана сыйымдылығына байланысты, бірақ екіден кем болмауы тиіс. Панахананың сыйымдылығы 300 адамға дейін болған жағдайда бір кіру есігі болуы мүмкін, бұл ретте екінші кіру ішкі көлемі 1, 2×2 болатын тоннель түріндегі авариялық (эвакуациялық) және есіктің ойығы 0, 8×1, 8 м болуы тиіс.

Сыйымдылығы 300 адам болатын панахана үшін кіреберістердің бірінде тамбур-шлюз болуы қажет. 300 . . . 600 сыйымдылығы бар панахана үшін тамбур-шлюз бір камералы, сыйымдылығы үлкен болса - екі камералы болуы мүмкін. Тамбур-шлюздің әрбір камерасының ауданы 8 . . . 10м2 болуы тиіс, есік ойығының еніне байланысты 0, 8 . . . 1, 2м2 болуы керек. Тамбур-шлюздің сыртқы және ішкі қабырғаларында адамдарды эвакуациялау барысында сыртқа ашылатын қорғаныш-герметикалық есіктер болуы тиіс. Тамбур-шлюздер көзделмеген барлық кіреберістерде тамбурлармен жабдықталуы тиіс. Тамбурдың сыртқы қабырғаларында қорғаныш - герметикалық, ал ішкі қабырғаларында герметикалық есіктер орнатылады.

Сыйымдылығы 600 адам және одан астам панаханаларда кіру есіктерінің біреуі ішкі көлемі 1, 2×2 м болатын авариялық кіру ретінде жабдықталады. Қысылған қалалық құрылыс жағдайында авариялық кіреберістермен біріктірілген кіреберістерде баспалдақ және 1, 8 х 1, 8 м көлеміндегі қорғау-герметикалық есіктері бар бастырмаларды қарастыруға болады.

Санитарлық-техникалық құрылғылар (желдету, жылыту, сумен жабдықтау және кәріз жүйелері) үй-жайларды бейбіт уақыт жағдайында пайдалану кезінде де пайдалануды ескере отырып орнатылады.

7. 2. 3 баспана желдету жүйесі

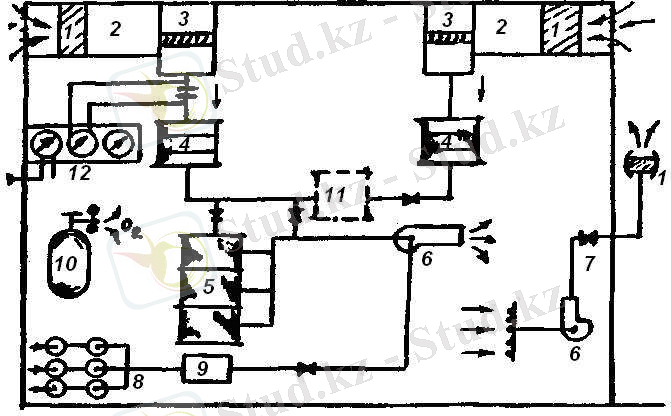

Желдету жүйесі, әдетте, екі режимде жұмыс істеу үшін құрылады: таза желдету (1-режим) ; Сүзгіш желдету (2-режим) . Жер үсті өрттері болуы мүмкін жерлерде, аумақтың зиянды заттармен қатты газдануы, өрт қауіпті өндірістері бар кәсіпорындарда және АЭС маңында панаханаларда регенерация режимі (3-режим) көзделеді. Желдету жүйесінің схемасы 10 суретте көрсетілген.

10- сурет. Панаханадағы желдету жүйесінің схемасы

1 - режимде таза желдету сыртқы ауа электр зерттеу желдеткішінің көмегімен жарылысқа қарсы құрылғылар (1) арқылы беріледі, олар кеңейту камерасына (2) артық қысым кезінде жабылады. Содан кейін ол сүзгі алдында тазартылады, (3) және (4) ауа таратқыш ауа өткізгіштер арқылы паналаушыларға арналған үй-жайларға түседі (6) . 1 режимінде жұмыс уақыты шектеусіз.

2-режимде берілетін ауа газ тәрізді қауіпті заттар мен аэрозольдерден тазартылады. Ауа сол схема бойынша келіп түседі, бірақ оған қосымша жұту сүзгіштері қосылады (5) . Бұл режимде ауамен қамтамасыз етілуі - бір паналаушыға 2 м3/сағ; 5 м3/сағ - бір жұмысшыға БП. Жұмыс уақыты-12 сағат.

Ауаны көміртегі тотығынан тазарту үшін электр қыздырғышы және салқындатқышы бар ФГ-70 (70 м3/сағ) сүзгісі қолданылады(11) .

Регенерация режимінде 6 регенеративті патроннан тұратын регенеративті қондырғы (8) ауаны паналайтын үй - жайдан, ал кейде- сүзгіш желдеткіш камерадан сорады және регенеративті патрондар арқылы өткізеді. Жылу сыйымды сүзгі арқылы тазартылған ауа (9) желдеткішпен (6) ауа таратқыш желі арқылы панахананың бөлігіне айдалады. Жұмыс уақыты-6 сағат. Оттегі бар баллондарды (10) пайдалана отырып, ауа сапасын жақсартуға болады. Бөлмеден ауа желдеткішпен (6) сору желдеткішімен (7) және жарылысқа қарсы құрылғы (1) арқылы шығарылады. (12) аспаптар үй-жайдағы ауаның оңтайлы параметрлерін бақылауға және қолдауға мүмкіндік береді.

Жекелеген паналайтын адамдардың шығуын және олардың кіруін қамтамасыз ету үшін, тамбурлардың бірін желдету қажет. Бұл ретте сүзгіштентиляция режимінде тамбурға берілетін ауа мөлшері тамбурды 6 минут ішінде желдетудің жалпы ұзақтығы кезінде тамбурдың сағатына 25 еселенген көлемінен кем болмауы тиіс;

5 кгс/м2 тең панаханалардағы ауаның пайдаланушылық тіреуін қамтамасыз ету үшін сүзу режимінде сағатына шығарылатын ауаның саны панахана үй-жайының 0, 6 көлеміне тең шамаға келетін ағынды ауаның мөлшерінен кем болуы тиіс. Таза желдету режимінде шығарылатын ауаның саны 0, 9 көлемге тең болуы тиіс.

7. 2. 4 Панаханалардың қосалқы үй-жайлары

Панаханаларды сумен жабдықтау сыртқы су құбыры желісінен бөлек енгізу құрылғысы арқылы және панахананың ішінде бекіту арматурасын орнату көзделеді. Су тұтыну және су бұру нормалары - 2 л/сағ және 25 л/тәулік бір паналаушыға қабылданады. Сонымен қатар баспаналарда ішуге арналған әрбір паналаушыға тәулігіне 3 л және санитарлық-гигиеналық қажеттіліктер үшін тәулігіне 2 л есебінен ауыз су қоры болуы керек, ал сыйымдылығы 600 адам және одан да көп паналайтын жерлерде өрт сөндіру мақсаттары үшін қосымша 4, 5 м3 су болуы керек. Панахана ішіндегі суды хлорлау үшін 1м3 суға 8 . . . 10 грамм хлорлы әктің қоры болуы қажет.

Сыйымдылықтар орнатылатын үй - жайларда 300 адамға бір кран есебінен сутартқыш крандар болуы тиіс. Соғыс уақытында паналаушыларға арналған үй - жайларда 100 паналаушыға бір пункт есебінен су тарату пункттерін ұйымдастыру қажет.

Панаханаларда ағынды суларды сыртқы кәріз желісіне өздігінен ағатын немесе айдау жолымен ағызатын дәретханаларды орнату көзделеді. Панахананың санитарлық торабының үй-жайында ағынды жинауға арналған, оны тазалау мүмкіндігі бар авариялық резервуар қарастырылуы қажет. Резервуардың көлемі әрбір паналаушы адамға тәулігіне 2 л есебімен анықталады. Панаханаларда әрбір паналаушы адамға тәулігіне 1 л есебінен сыйымдылығы бар құрғақ қоқыстарды, қағаз қаптарды немесе пакеттерді жинау үшін арнайы орындар көзделеді.
