Трансформатордағы токты қорғаудың кері және нөлдік тізбектегі трансформаторлары
Трансформатордағы токты қорғаудың кері және нөлдік тізбектегі трансформаторлары. Қолдану қағидасы.
Қолдану шарттары мен аумағы. Бірфазалы қысқа тұйықталудан бастап жерге дейінгі нөлдік тізбектің арнайы ток қорғанысы, кернеуді шығаратын, инерциялық немесе белсенді қарсылықпен жерге негізделетін нейтралдан басқа бейтарап шығарылған жұлдызға төмен вольтты орамасының қосылысы бар төмендетілетін трансформаторларға орнатылады.
Нөлдік тізбекті қорғаудың өлшеу құралы ток трансформаторы арқылы және жерлендірілген бейтарапты жалғастыратын Т0ең жоғары ток релесі болып табылады (сурет-34). Трансформатордың қалыпты жұмыс режимінде барлық үш фазаның симметриялы жүктемесі бар және төмен кернеу желісінде жоғары гармоникалық токтар болмаған кезде трансформатор бейтараптағы ток теориялық нөлге тең.
Практика жүзінде бейтараптағы ағым теңгерімсіздік ток деп аталады. Нөл емес және кейде жоғары мәндерге жетуі мүмкін, бұл трансформатордың қызып кетуіне әкеледі және оның қызмет мерзімін қысқартады. Сондықтан трансформадағы (ГОСТ 11677-85 (бұрынғы басылымдар сияқты)) бейтарап сымның теңгерімсіз тогының рұқсат етілген мәнін шектейді. 0,25 номиналды (фаза) трансформаторлар үшін Y Y орамасының байланыс тізбегі және ∆ Ү-. Осы рұқсат етілген теңгерімсіздік токынан нөлдік тізбекті қорғау әдетте қайта қалпына келуі керек.

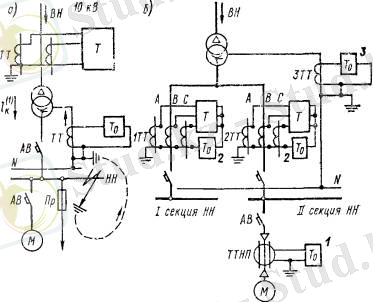

Сурет-34.Бір фазалы қысқа тұйықталудан бастап трансформаторлар жерге дейін нөлдік тізбектің айрықша ток қорғанысы Т0 -нің максималды ток релелерін қосуға арналған схема Y Y.
Шиналарда немесе номиналды кернеу желісінде бір фазалы қысқа тұйықталу жағдайында жерлендірілген бейтарап нөлдік дәйекті қорғаныс тудыратын ағымдағы Ік(4, 5 және 34, а) өтеді. Жоғарыда айтылғандай, жерасты тұйықталған бейтарапты желідегі бір фазалы қысқа тұйықталудың жерге тұйықталуы үш нөлдік тізбекті ток (Ік) = 3ln деп алынады, сондықтан жерге тұйықталудан сымды қорғау нөлдік жүйе деп аталады.
Ол қысқа тұйықталу токтарының кері кернеудің немесе нөлдік тізбегінің симметриялық компоненттеріне жауап беретін сүзгі қорғаныштары деп аталатын топқа жатады. Фазалық токтардың болуына (мысалы, максималды ток қорғанысы) қатысатын реакцияға қарағанда, фильтрлі ток қорғаныстары әрқашан асимметриялы қысқа тұйықталу тізбектеріне сезімталдығымен ерекшеленеді, өйткені олар өздігінен іске қосу және жүктемелер кезінде симметриялы режимдер болып табылатын және қосылмаған кезде асқынулардан қайта қалпына келтірудің қажеті жоқ токтардың кері және нөлдік тізбектің пайда болуы. Сүзгі қорғаныштарының кемшілігі - олардың үш фазалы симметриялық қысқа тұйықталуымен әрекетсіздігі.
Арнайы нөлдік тізбекті ток қорғанысын енгізу, әсіресе трансивердің 10 кВ ажыратқышын өшіру үшін импульстік беріліс беру үшін коммутациялық құрылғыға және коммутациялық құрылғыға номиналды кернеу ... жалғасы
Қолдану шарттары мен аумағы. Бірфазалы қысқа тұйықталудан бастап жерге дейінгі нөлдік тізбектің арнайы ток қорғанысы, кернеуді шығаратын, инерциялық немесе белсенді қарсылықпен жерге негізделетін нейтралдан басқа бейтарап шығарылған жұлдызға төмен вольтты орамасының қосылысы бар төмендетілетін трансформаторларға орнатылады.
Нөлдік тізбекті қорғаудың өлшеу құралы ток трансформаторы арқылы және жерлендірілген бейтарапты жалғастыратын Т0ең жоғары ток релесі болып табылады (сурет-34). Трансформатордың қалыпты жұмыс режимінде барлық үш фазаның симметриялы жүктемесі бар және төмен кернеу желісінде жоғары гармоникалық токтар болмаған кезде трансформатор бейтараптағы ток теориялық нөлге тең.
Практика жүзінде бейтараптағы ағым теңгерімсіздік ток деп аталады. Нөл емес және кейде жоғары мәндерге жетуі мүмкін, бұл трансформатордың қызып кетуіне әкеледі және оның қызмет мерзімін қысқартады. Сондықтан трансформадағы (ГОСТ 11677-85 (бұрынғы басылымдар сияқты)) бейтарап сымның теңгерімсіз тогының рұқсат етілген мәнін шектейді. 0,25 номиналды (фаза) трансформаторлар үшін Y Y орамасының байланыс тізбегі және ∆ Ү-. Осы рұқсат етілген теңгерімсіздік токынан нөлдік тізбекті қорғау әдетте қайта қалпына келуі керек.
Сурет-34.Бір фазалы қысқа тұйықталудан бастап трансформаторлар жерге дейін нөлдік тізбектің айрықша ток қорғанысы Т0 -нің максималды ток релелерін қосуға арналған схема Y Y.
Шиналарда немесе номиналды кернеу желісінде бір фазалы қысқа тұйықталу жағдайында жерлендірілген бейтарап нөлдік дәйекті қорғаныс тудыратын ағымдағы Ік(4, 5 және 34, а) өтеді. Жоғарыда айтылғандай, жерасты тұйықталған бейтарапты желідегі бір фазалы қысқа тұйықталудың жерге тұйықталуы үш нөлдік тізбекті ток (Ік) = 3ln деп алынады, сондықтан жерге тұйықталудан сымды қорғау нөлдік жүйе деп аталады.
Ол қысқа тұйықталу токтарының кері кернеудің немесе нөлдік тізбегінің симметриялық компоненттеріне жауап беретін сүзгі қорғаныштары деп аталатын топқа жатады. Фазалық токтардың болуына (мысалы, максималды ток қорғанысы) қатысатын реакцияға қарағанда, фильтрлі ток қорғаныстары әрқашан асимметриялы қысқа тұйықталу тізбектеріне сезімталдығымен ерекшеленеді, өйткені олар өздігінен іске қосу және жүктемелер кезінде симметриялы режимдер болып табылатын және қосылмаған кезде асқынулардан қайта қалпына келтірудің қажеті жоқ токтардың кері және нөлдік тізбектің пайда болуы. Сүзгі қорғаныштарының кемшілігі - олардың үш фазалы симметриялық қысқа тұйықталуымен әрекетсіздігі.
Арнайы нөлдік тізбекті ток қорғанысын енгізу, әсіресе трансивердің 10 кВ ажыратқышын өшіру үшін импульстік беріліс беру үшін коммутациялық құрылғыға және коммутациялық құрылғыға номиналды кернеу ... жалғасы
