Қазақстан Республикасының Білім және ғылым министрлігі
әл-Фараби атындағы Қазақ Ұлттық университеті
Физика-техникалық факультеті
Плазма физикасы, нанотехнология және компьютерлік физика кафедрасы

ДИПЛОМДЫҚ ЖҰМЫС тақырыбы:
Қызылорда қаласының макарон цехын электрмен қамтамасыз ету және электр жабдықтарын пайдалану
5В071800 - Электр энергетикасы

Орындаған: 433 топ студенті Сейдазым Б. А.
Ғылыми жетекші: аға оқытушы Төлеміс М. Қ.

Қорғауға жіберілді
2019 жылғы № __ хаттама
Кафедра меңгерушісі________________________ _____________
Нормобақылау ___________________________________ _______

Алматы, 2019 ж.

МАЗМҰНЫ

КІРІСПЕ
7
1 ЖОБАЛАНАТЫН ОБЬЕКТ ҮШІН ЭЛЕКТРМЕН ҚАМТАМАСЫЗ ЕТУ СҰЛБАСЫ ЖӘНЕ ОРНАТЫЛАТЫН ЭЛЕКТР ЖАБДЫҚТАРДЫ НЕГІЗДЕУ ЖӘНЕ ТАҢДАУ ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ...

8
3 Электр жүктеменің есебі ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ...
9
3.1 0,4кВ жақтауындағы электрлік жүктеменің есебі ... ... ... ... ... ... ... .. ...
9
3.2 Жарықтандыру жүктемесінің есебі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
3.3 0,4 кВ жақтауындағы реактивті өтеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
3.4 Қуатты трансформаторды таңдаймыз ... ... ... ... ... ... .. ... ... ... ... ... .
9
9
10
4 Қысқа тұйықталу тоқтарының есептемесі ... ... ... ... ... ... . ... ... ... ... ...
15
4.1 6 кВ НТП шиналарындағы қысқа тұйықталудағы тоқты есептеу ... ... ... ..
15
4.2 НТП-дан ТҚ-на дейін кірме кабелін таңдау және оны тексеру ... ... ... ... ... .
18
4.3 ТҚ цехтық 6 кВ жақтауларында қысқа тұйықталу тоғын есептеу ... ... ...
21
4.4 Цехтық қосалқы станцияның 0,4 кВ шиналарында қысқа тұйықталу тоғын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..

23
5 0,4 кВ-тағы қорғаныстық коммутационды аппаратураларды және сым өнімдерін таңдау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...

26
5.1 Сұлба торабы үшін ең жоғары тоқтарды анықтау ... ... ... ... ... ... ... ... ..
26
5.2 Кірме автоматтарын таңдау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
27
5.3 Торапқа немесе бір қозғалтқышқа өткізгіш өнімдерді және қорғанысты, коммутациондық аппаратураны таңдау ... ... ... ... ... ... ... . ... ... ... ... ...
5.4 Торапқа немесе бір қозғалтқышқа өткізгіш өнімдерді және қорғанысты, коммутациондық аппаратураны таңдау ... ... ... ... ... ... ... . ... ... ... ...

27

29

30
6 Электр жабдықтары мен 1000 В жоғары өткізгішті өнімді таңдау ... ... ... ... ..
33
6.1 0,4 кВ шина таңдау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
33
6.2 Жоғары вольтті ажыратқыш пен айырғышты таңдау және тексеру ... ... ... .
6.3 Өлшеу тоқ трансформаторын таңдау және тексеру ... ... ... ... ... ... ... ... ... ...
6.4 Кернеу трансформаторын таңдау мен тексеру ... ... ... ... ... ... ... ... ... ... ... ...
35
37
39
7 Релелік қорғаныс және автоматика ... ... ... ... ... ... ... ... ... ... ... ... ... .
41
8 Цехтық қосалқы станцияның жерлестіру құрылғысының есебі ... ... ... ... ..
44
8.1 Цехтық трансформаторлық қосалқы станцияның жерлестіру құрылғысын есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...

44
9 НТМИ трансформаторды жөндеу және пайдалану ... ... ... ... ... ... .. ... ... ... ... .
9.1 Құрғақ трансфоратордың құрылғысы ... ... ... ... ... ... ... ... ... ... ... ...
9.2 Трансформаторды жөндеу және пайдалануға жіберу ... ... ... ... ... ... ... . .
9.3 Трансформатор белгіленуі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. ... ... .
10 Желдеткіштің электр жабдығы мен электр жетегі ... ... ... ... ... ... ... . ... ...
10.1 Электр жетектің статикалық жетектің қуатын есептеу, электр қозғалтқыш таңдау ... ... ... ... ... ... ... . ... .. ... ... ... ... ... ... ... ... ... ...
10.2 Қызу қисығын және жүктемелі диаграмманы тұрғызу ... ... ... ... ... ...
10.3 Механикалық сипаттамаларды есептеу және тұрғызу ... ... ... ... ... ... ... ...
10.4 Электр қозғалтқыштың механикалық сппаттамасын есептеу және тұрғызу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
10.5 Жылдамдық алу қисығын есептеу және тұрғызу ... ... ... ... ... ... ... ... ... ... .
10.6 Қосу және қорғаныс аппаратураларын таңдау ... ... ... ... ... ... ... . ... .
10.9 Электрлік принципиалды сұлбаның жұмысы ... ... ... ... ... ... ... . ... ... .
47
48
48
49
50

51
52
54
55

58
60
62
11 Әдебиеттер тізімі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
63

КІРІСПЕ

Макарон өнімдері ішкі нарықта көптеген критерияларға байланысты өте танымал
1 Төмен шығындар;
2 Өнімнің кең ассортименті;
3 дайындаудың қарапайымдылығы;
4 Нәрлендіретін және жоғары калориялы тағам;
Макарон өнімдерін өндіру технологиясы қарапайым және қолжетімді, өнімнің кейбір түрлерін үй жағдайындада арнайы жабдықсыз дайындауға болады. Макарон өнімдерінің ерекшелігі оның негізгі ингредиенттер тек ұн, су және тұз ретінде пайдаланылады. Бұдан басқа, жеміс шырындары мен жасылға негізделген табиғи бояғыштар өнімдерге өзіндік сыртқы көрініс беру үшін қолданылады
Технологиялық процесте ұннан жасалған нан және кондитерлік өнімдерге қарағанда, қамырдың және пісіру режимінің жетілуінің (ашытудың) кезеңі жоқ.
Макарон өнімдерінің технологиялық процесі келесі кезеңдерді қамтиды:
Ұн дайындау. Шикізат клетканың басқа диаметрі бар арнайы шәйнек арқылы сіңдіріледі.Сонымен қатар, ұнды металл қоспалардан магниттер көмегімен тазартупроцесі;
Қамыр жасаңыз. Қажетті ингредиенттер арнайы аппаратта рецепт бойынша араласады. Қамырды илеу. Бұл тегіс паста немесе кеспеге арналған аралық фаза. Қамыр айналмалы роликтерден өтеді және оралады. Қағаздың қалыңдығы роликтер арасындағытазалықпенанықталады. Содан кейін парақ белгіленген ұзындығы мен ені жолақтарына кесіледі; Паста фигуралы пішінін өндіру процесі. Қамыр экструдер арқылы өтіп, берілген конфигурацияның тесіктері бар өлке арқылы өткізіледі. Бұл мүйіздер, қауырсындар, қабықшалар және басқа да көлемді бұйымдар шығарады; Кептіру. Аяқталған өнімдер жылжымалы белдеуден өтеді және ауамен жарылады. Қаптама. Өнімнің қаптамасы автоматты түрде картон қорапшасында, пластик пакеттерде немесе ашық қапшықтарда жасалады.
Макорон өнімдерін технохимиялық бақылау шикізат пен дайын өнімнің сапасын тексеру болып табылады. Қызмет санитарлық бақылау актілеріне және кәсіпорынның ішкі нормативтік актілеріне сәйкес жүргізіледі.
2 ЖОБАЛАНАТЫН ОБЪЕКТ ҮШІН ЭЛЕКТРМЕН ҚАМТАМАСЫЗ ЕТУ СҰЛБАСЫН ЖӘНЕ ОРНАТЫЛАТЫН ЭЛЕКТР ЖАБДЫҚТАРДЫ НЕГІЗДЕУ ЖӘНЕ ТАҢДАУ
Цехта орта таза, жоғары ылғалдылық, өртке және жарылысқа қарсы қауіпсіздік, цехтағы негізгі температурасы 25С-дан аспайды. Электр қабылдағыштар бірінші топ тұтынушыларына жатады.
Жобаланушы объектілер басқы төмендеткіш қосалқы станциясынан (НТП) 0,8 км қашықтықта орналасқан. Сондықтан 6 кВ кернеуімен бір секциясымен, секциялық ажыратқышта АВР жобаланылатын объектіде жоғары вольтты таратушы құрылғылар ойластырылған. Қосалқы подстанцияны 6кВ іске қосу үшін ААШВу-6-1(3х70+1х25) Iдоп=190 А кабельмен іске асырылады.
0,4кВ секциялық ажыратқыш АВР орындалады . Жоғары вольтты тарату құрылғысы НТП әр түрлі шина секцияларынан , яғни екі тәуелсіз қорек көзден қорек алады. Жоғарыдағылардың және жобаланушы объекті жоспарындағы электр қабылдағыштардың орналасу негізінде, электр жабдықтаудың араласқан сұлбасы қабылданған.
Төмен вольтті қосалқы станция ТСЗ-250кВА күштік трансформаторлармен жабдықталған, ЩО-70 панелі орнатылған және екі өтемділікті құрылғы УКМ63-4-50 - 12,5УЗ. ЩО-70 панелі ВА74-40 типті автоматтармен және секциялық автомат ВА57-35жабдықталған.
Цехтың тұтынушылары жерасты трубадағы АВВГ кабельмен және АПВ сыммен 2 ШРА-дан және 2 ШР-дан қуат алады. Барлық құрал-жабдықтар ВА типті автоматты ажыратқыштармен және ПМЛ сериялы магниттік қосқыштармен және КТ контакторларымен жабдықталған
Жұмыс жарықтандыру ДНаТ-250 лампаларымен орындалған, ал апаттық жарықтандыру қыздыру лампаларымен орындалған. Цехтағы бүкіл жабдықтар жерлестірілген.

3 ЭЛЕКТРЛІК ЖҮКТЕМЕНІҢ ЕСЕБІ

3.1 0,4кВ жақтауындағы электрлік жүктеменің есебі

3.1.1 Электрлік жүктеменің есебін халық шаруашылығының барлық саласындағы электр энергиясын тұтынушылардың электр жабдықтау жүйелерін жобалау үшін шығын заты болып табылатын, жаңа талаптар бойынша жүргізіледі. Нұсқау жүктеменің шұғыл ауыспалы тәртібімен ЭП электр жүктемесін анықтауға қолданылмайды.
3.1.2 Есеп Ф636-92 формасындағы (3.1) кестесі бойынша орындалады.
3.1.3 Бұл кесте құрама болып табылады, себебі желінің жекеленген түйіндерінде 0,4кВ ТП мен РУ-6 кВ шиналарында да күштік жүктемелерін есептеу үшін қолданады.
3.1.4 Электрлік жүктеменің есебі 1кВ дейін кернеумен электр қабылдағыштар үшін (әрбір ЩСУ, ШР, және т.б. қорек көздеріне жүргізіледі), сондай-ақ бүкіл цех бойынша орындалады. Электрлік жүктеменің есеп әдістемесі (3.1) кестесінде берілген.

3.2 Жарықтандыру жүктемесінің есебі

3.2.1 Цехтің ауданын анықтаймыз;

S=A·B+B·C=48·72=3456 м2 (3.1)
3.2.2 Аспалы шамдалы биіктігінің ,цех ауданының,шамдалы типтері мен жарықтандыру нормасының негізінде жарықтандырудың салмақты күштілігін таңдаймыз,Руд= 10,6 кВтм² қыздыру шамы үшін.

Pуст=1,12·S·Pуд·10-3=1,12·3456·10, 6·10-3=41,029кВт (3.2)

3.2.4 Жарықтандырудың қабылдағыштарының есептік күштілігі:

Pр=Кс· Pуст=0,95·41,029=39кВт, (3.3)

3.3 0,4 кВ жақтауындағы реактивті өтеу

3.3.1 Қосып алыған қуаттылғы 250 кВА төмен трансформаторлары өнеркәсіптік кәсіпорындар үшін Q өтелетін құрылғылардың күштілігінің мағынасы тікелей энергожүйемен беріледі және өнеркәсіптік электржабдықтау жобасын орындау үшін міндетті болып табылады.

3.3.2 (3.1) кестесінен жарықтандыру есебінен есептік күштілік

Pр=263,51 кВт; Qр=157,7 кВАР (3.4)

3.3.3 Жарықтандыру есебінен есептік тангенсті анықтаймыз:

(3.5)

3.3.4 Береміз cosφр = 0,59; tgφэк =0,142.
3.3.5 Өтеуге қажетті реактивті қуатты есептміз:

Qку= Pр(tgφ1- tgφ2)=263,52(0,59-0,142)=120,28кВАр (3.6)

3.3.6 УКМ63-0,4-75 - 12,5УЗ типті конденсатор құрылғы жиынтығын,екі құрылғыны таңдаймыз:

УКМ63-0,4-75-12,5У3 -150квар
УКМ63-0,4-75-12,5У3 2 штук

УКМ63-0,4-75-12,5 УЗ
ғимарат ішінде
орналастыру категориясы
реттелетін қуат, кВАр
реактивті қуат шамасы, кВАр
кернеу, кВ
зауыттық модификация
модернизацияланған (көпбаспалдақты)
универсалды
өтемдеу құрылғылары

Жиынтық конденсаторлық құрылғының есептік қуатын (3.1) кестеге енгіземіз.

3.4 Қуатты трансформаторды таңдаймыз
3.4.1 Есептік суммарлық қуатын анықтаймыз:

Sр=Pр2+(Qр-Qк)2=263,522+(157,7-150) 2=263,63 кВА (3.7)

3.4.2 Аралық суммарлық қуатын анықтаймыз:
Sпр=Pпр2+(Qпр-Qк)2=288,462+(175-150 )2=289,56 кВА (3.8)
3.4.5 Тиеу коэффициенті:
3.4.5.1 Аралық:
K3(пр)=Sпрn∙Sнт=289,562∙250=0,579 (3.9)

3.4.5.2 Есептік:

K3(р)=Sрn∙Sнт=263,632∙250=0,527 (3.10)

3.4.6.Есептік суммарлы қуат және жүктеу коэффициенті бойынша ТСЗ-250-6 0,4кВА қуатымен келесі маркалы екі күштік трансформаторды таңдаймыз:
ТСЗ-250-6,04

трансформатор

құрғақ

қорғалған

толық қуат, кВА

3.1-кесте. Күштік трансформатордың техникалық мәліметтері
Sнт , кВА
Рхх , кВт
Ркз , кВт
Uкз , %
Iхх %
ВН, кВ
НН, кВ
250
1
3,8
5,5
3,5
6
0,4

3.4.6.1Күштік трансформаторды реактивті қуатты жоғалту :
а) Бос жүруде:
QХХ=IХХ%100∙Sнт=3,5100∙250=8,75 кВАр (3.11)
б) Қысқа тұйықталуда:
QКЗ=UКЗ%100∙Sнт=5,5100∙250=13,75кВА р (3.12)

3.4.6.2 Күштік трансформаторларда белсенді және реактивті қуаттардың аралық шығыны:
Pпр=n∙PХХ+KЗПР2∙PКЗ=2∙1+0,572∙3,8=4 ,54 кВт , (3.13)
Qпр=n∙QХХ+KЗПР2∙QКЗ=2∙8,75+0,52∙13 ,75=26,72 кВАр; (3.14)

3.4.6.3 Күштік трансформаторларда белсенді және реактивті қуатты есептік шығыны:
PР=n∙PХХ+KЗР2∙PКЗ=2∙1+0,522∙3,8=4 ,11 кВт (3.15)
Qр=n∙QХХ+KЗР2∙QКЗ=2∙8,75+0,52∙13,75 =25,14кВАр (3.16)

4 ҚЫСҚА ТҰЙЫҚТАЛУ ТОҚТАРЫНЫҢ ЕСЕПТЕМЕСІ

4.1 6 кВ НТП шиналарындағы қысқа тұйықталудағы тоқты есептеу

4.1.1 Таңдап алынған электржабдықты қысқа тұйықталудағы тоққа беріктілігін тексеру үшін олардың есебін жүргіземіз. 13,8-10 киловольт НТП шиналарында, 13,8-10 кВ РУ шинасы мен 0,4 кВ шинасында қысқа тұйықталунүктелерін белгілейміз.
Қысқа тұйықталудың тоқтарын есептеу қатысты бірліктерде жүргізіледі,базисті өлшемдермен беріледі және барлық кедергілер базистік шамаларға қатысты көрсетеді.

4.1-кесте. Қысқа тұйықталудағы тоқты есептеу үшін шығындық белгілер.
SC
ХС
S1нт=S2нт
Uкз
U1= U2
U3

L1= L2
L3=L4
L5
МВА

МВА
%
кВ
кВ
км
Км
Км
infinity
0
10,5%

10,5
35
6
40
1,8
0,2

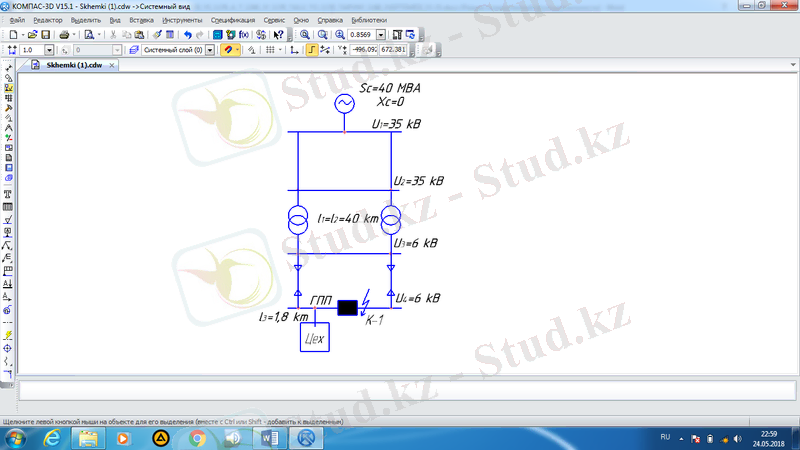

4.1-сурет. Жобаланатын цехтің сыртқы электрмен қамтамасыздандыру сұлбасы
4.1.2 Негізгі шартқа, негізгі қуатқа сұраулар береміз:

SБ = 100 MBA,негізгі кернеу UБ= 6,3кВмен негізгі тоқты анықтаймыз:

(4.1)

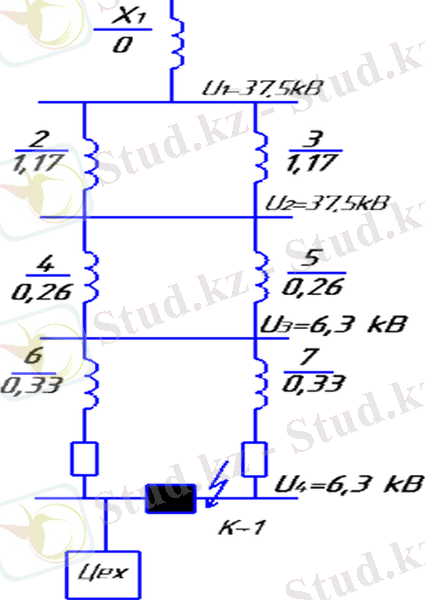

4.2-сурет. Орын басу сұлбасы

4.1.3 Қорек көзінің кедергісі анықтаймыз:

(4.2)
4.1.4 Желінің кедергісі анықтаймыз:

(4.3)
4.1.5Екі орамды трансформатор кедергісін анықтаймыз :

(4.4)
4.1.6 Кабелдің желінің активті және индуктивті кедергісін анықтаимыз:

(4.5)

(4.6)
Мұнда: X0=0,073
R0=0,167
4.1.7 Сұлбаны қысқартамыз Х1 мен Х6

Xрез=X1+X2+X4+X6= 0+1,14+0,26+0,33=1,73 (4.7)

4.3-сурет. Орынбасу сұлбасы
4.1.8 Толық кедергіні анықтаймыз:

4.1.9 Есептік кедергіні анықтаймыз:

(4.8)

zрасч3 болғандықтан, қысқа тұйықталу тоғын есептеуді Шектелмеген қуаттар жүйесі әдісі арқылы есептейміз.
4.1.20 Базистік тоқ :

(4.9)

4.1.21 Қысқа тұйықталудың аса өтпелі тогын анықтаймыз:

(4.10)

4.1.23 Қысқа тұйықталудың соққы тогын анықтаймыз:

(4.11)

Мұнда: Ky = 1,91 Липкин Б.Ю 6.1 кесте (5)

4.1.24 Қысқа тұйықталудағы тоқтың толық жүретін мәні:

(4.11)

Ку = 1.91 - соққы коэффициенті кесте 6.1 [5].

4.1.25 Қысқа тұйықталудағы тоқтың қуаты:

(4.12)

4.2-кесте. К-1 қысқа тұйықталу нүктесінің мағлұматы
Нүкте
I″, кА
Iinfinity, кА
iуд, кА
Iу, кА
S″, МВА
К-1
4,87
4,87
13,11
7,67
53,19

4.2 НТП-дан РУ дейін кірме кабелін таңдау және оны тексеру

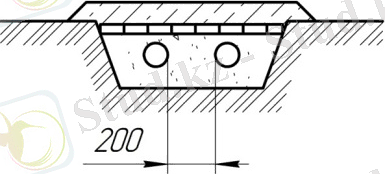

4.4-сурет. Кірме кабелінің сұлбасы 4.5-сурет. Кірме кабелінің орналасуы

4.2.1 Бастапқы мәліметтер:
U = 6кВ
Iр(А) =25,97А (кесте3.2)
Тмах = 4500сағ
L3 = 0,8 км - желі ұзындығы
tрз = 0,05 с - реле қорғанысының жұмыс уақыты;
tв = 0,015 с - ажыратқышты өшіру уақыты;
I" = 4,87кА (4.2кесте);
Рр = 267,6 кВт
Qр = 182,84квар (кесте. 3.2)
Qку = -150квар
К*=1,25 - (авариялық режимнен кейінгі кабельдердің рұқсат етілетін асқын жүгін ескеретін коэффициент, [1] кесте 1.3.2);
Кt = 1, t˚= 25˚С болғанда, [1] кесте 1.3.3 қоршаған орта температурасын ескеретін коэффициент;
Кn = 0,92(жанында жатқан кабельдердің санын ескеретін коэффициент, [1]кесте 1.3.26);
Кпв = 1 - (қабылдағыштың жұмыс режимін ескеретін коэффициент, [1] кесте 1.3.3);
Дұрыс коэффициентті

Ктүзету = Кt*Кn*Кпв = 1*0,92*1 =0,92 (4.13)

4.2.2 Қалыпты режимдегі есептік тоқты есептейміз:

(4.14)

4.2.3 Рұқсат етілген тоқ бойынша кабельді таңдау:
4.2.3.1 Кабельді екі шарт бойынша таңдаймыз:

(4.15)
(4.16)

4.2.3.2 Кірмеге бір кабельден 1.3.16 [1] кесте бойынша кабель таңдаймыз:

ААШВу-6-1(3x10)
Iқос=60А

4.2.3.3 Кірме кабелін жүктеу коэффициентін анықтаймыз:

kз=IрIқос=12,98560=0,22=0,6; (4.17)

[1] сәйкес 1.3.2 кесте, кірме кабелінің жүктеу коэффициенті 0,6-дан аспау керек. Ал kз = 0,22˂ 0,6 болғандықтан, кабель рұқсат етілетін ток бойынша өтеді.
4.2.4 Тоқтың үнемдеу тығыздығы бойынша кабель таңдаймыз:
а) Тоқтың үнемдеу тығыздығын материал мен тоққа байланысты таңдаймыз:
iэк= (Тм)
iэк = 1,4 (Амм²) 1.3.36 [1]кесте
Кабельдің қимасы:
(4.18)
б) Қима бойынша кабель таңдаймыз 1.3.16 [1]кесте:

ААШВу-6-1(3x10)
Iқос=60А

4.2.5 Қызу беріктігі бойынша кабель таңдаймыз:
4.2.6 Нағыз уақытты анықтаймыз:

(4.19)

4.2.7 Жылулық импульс:

; (4.20)

4.2.8 Кабельдің минималды қимасын таңдаймыз:

S=BКC=3,91∙10685=23,26мм2, (4.21)

мұнда С =85. алюминий үшін § 1.3.3[1]

4.2.9 1.3.16 [1] кестесібойынша кабель таңдаймыз:

ААШВу-6-1(3x25)
Iқос=105А

Алынған үш қимадан, неғұрлым талап етілетінді аламыз және кернеу шығыны бойынша тексереміз. Үш кабельден таңдаймыз:

ААШВу-6-1(3x25)
Iқос=105А

4.2.10 Алынған қиманы кернеу шығыны бойынша тексереміз:

4.2.11 Қима алу үшін бір километр кабельге кедергі таңдаймыз:

r0 = 0,258 Омкм ([6] кесте 7.28.)
х0 = 0,076 Омкм

4.2.12 Сызықтың активті және индуктивті кедергісін анықтаймыз:

Ом (4.22)
Ом (4.23)
мұнда n - кірмедегі кабель саны

4.2.13 Кабель сызығында кернеу шығынын анықтаймыз:

(4.24)
4.2.14 Кабельде кернеу шығындарын пайызбен анықтаймыз:

(4.25)

[1] сәйкес кабельде кернеу шығындары 5%-дан кем болмау керек, ал 0,35% ˂ 5% болғандықтан, кабель кернеу шығыны бойынша өтеді.

4.3 РУ цехтық 6 кВ жақтауларында қысқа тұйықталу тоғын есептеу

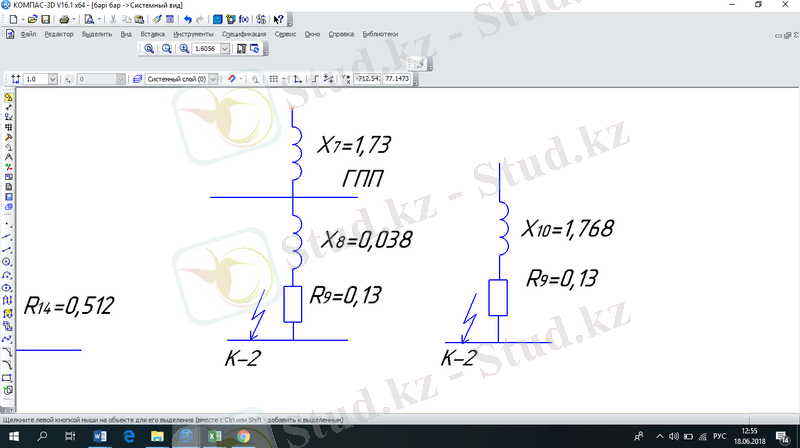

4.6-сурет. Кіріс кабелінің орын басу сұлбасы
4.3.1 Индуктивті және активті кабельдердің кедергісін анықтау:

(4.26)
(4.27)
4.3.2 Сұлбаны қысқартамыз:

(4.28)

4.3.3 Толық кедергіні анықтаймыз:

(4.29)

4.3.4 Толық есептік кедергіні анықтаймыз:

(4.30) zрасч3 болғандықтан, қысқа тұйықталу тоғын есептеуді Шектелмеген қуаттар жүйесі әдісі арқылы есептейміз.

4.3.5 Орнатылғанға тең қысқа тұйықталудағы жоғары өткізгіштік тоқ:

кА (4.31)

4.3.6 Қысқа тұйықталудағы соққы тоқ:

кА (4.32)

Ку= 1,91 - соққыкоэффициенті, кесте (6.1) [5]

4.3.7 Қысқа тұйықталудағы тоқтың толық жүретін мәні:

кА (4.33)
4.3.8 Қысқа тұйықталудағы қуат:

(4.34)

4.3-кесте-К-2 қысқатұйықталунүктесінің мағлұматы
Нүкте
I["],кА
Iinfinity, кА
iуд, кА
Iу,кА
S["], МВА
К-2
5,18
5,18
13,95
8,16
54,49

4.4 Цехтық қосалқы станцияның 0,4 кВ шиналарында қысқа тұйықталу тоғын есептеу
Ескертпе: Есептеуді атаулы бірліктерге жүргіземіз, барлық кедергілерді миллиомдарда белгілейміз.

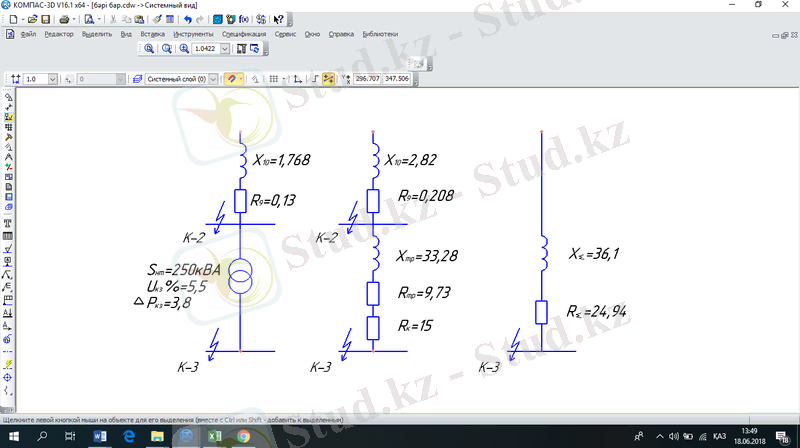

4.7-сурет Орын 4.8-сурет Орын 4.9-сурет Қорытынды
басу және қосалқы басу сұлбасы, орын басу сұлбасы,
станция сұлбасы

4.4.1 Трансформатордың салыстырмалы активті және реактивті кедергілерін анықтаймыз:

(4.35)
(4.36)

4.4.2 0,4 кВ жақтауындағы трансформатордың салыстырмалы кедергісі милиомға келтіреміз:

(4.37)
(4.38)
4.4.3 0,4 кВ жақтауының жоғары жағындағы салыстырмалы кедергіні миллиомға келтіреміз.
(4.39)
(4.40)
4.4.4 Суммарлы активті және реактивті кедергілерді анықтаймыз:

(4.41)
(4.42)

Шаппа қосқыштардың, автоматтардың және т.б. түйіспелердің кедергісі, доғаның ауыспалы кедергісі белгісіз болса, онда басқарушы нұсқауға сәйкес, 0,4 кВ шинадағы қысқа тұйықталу тоғын есептегенде кедергілер жиынтығы ескеріледі. Rк= 15мОм

4.4.5 Толық кедергісі:

(4.43)

4.4.6 Қысқа тұйықталудағы жоғары өткізгіштік тоқ:

(4.44)
4.4.7 Қысқа тұйықталудағы соққы тоғы:

кА (4.45)

4.4.8 Қысқа тұйықталудағы тоқтың толық жүретін мәні:

кА (4.46)

4.4.9 Қуат:

мВА (4.47)
4.4-кесте-Қысқа тұйықталу нүктелеріндегі тоқтардың мәліметтері:
ҚТ орны
I["],кА
Iinfinity, кА
iуд, кА
IУ,кА
S["], МВА
ГПП шиналарда
4,87
4,87
13,11
7,67
53,19
РУ шиналарда
5,18
5,18
13,95
8,16
54,49
0,4 кВшиналарда
5,27
5,27
8,92
5,46
3,64

5 0,4 КВ-ТАҒЫ ҚОРҒАНЫСТЫҚ КОММУТАЦИОНДЫ АППАРАТУРАЛАРДЫ ЖӘНЕ СЫМ ӨНІМДЕРІН ТАҢДАУ

Цехтағы температура 25 0С Кt = 1;
Ұзақ мерзімді режим КПВ = 1;
Кабельде үш талсым болғандықтан Кn = 1;
Кt - ортаның есептік температурасында токтарға түзету коэффициенті 1.3.3[1];
Кпв - электр қабылдағыштың жұмыс режимін ескеретін коэффициент
§1.3.3[1]
Кп - жанында жатқан сымдар мен кабельдердің санын ескеретін коэффициент 1.3.26 кесте;
Кз - асқын жүктен қорғау қажеттілігін ескеретін коэффициент 2.10[5] кесте;

5.1 Сұлба торабы үшін қиын тоқтарды анықтау

5.1.1 ШР-1 Ip(A)=131 А үшін есептік токты анықтаймыз (3.1 кесте)

5.1.2 Еептеу үшін мәліметтер:

5.1.3 Қозғалтқыштың номиналды тоғын анықтаймыз

Iнд=Pнд3∙Uн∙η∙cosφ=341,73∙0,38∙0,91 ∙0,9=63,19 А (5.1)

5.1.4 Қозғалтқыштың қосу тоғын анықтаймыз

Iпуск=K∙Iнд=7∙63,19=442,33 А; (5.2)
5.1.5 ШР-1 -ге ең жоғарғы тоқты есептейміз
Iпик=Iпуск+Iр-Kи∙Iнд=442,33+131-0,6 6∙63,19=531,63А (5.3)

Қалған түйіндер үшін есеп осы сияқты жүргізіледі және жиынтық кестесіне енгізіледі.
5.1-кесте Ең жоғары тоқтардың жиынтық кестесі
Түйін атауы
Iр(А)
Pн
cosφ
η
Uн
Iнд
К
Iпуск
Ки
Iпик
ШРА-1
138
20
0,9
0,9
0,38
37,93
6,5
244,33
0,5
363,36
ШРА-2
138
20
0,9
0,9
0,38
37,93
6,5
244,33
0,5
363,36
ШР-1
131
34
0,9
0,91
0,38
63,19
7
442,33
0,66
531,63
ШР-2
107
30
0,92
0,9
0,38
55,15
7
386,05
0,7
454,45
Кірме
380,97
34
0,9
0,91
0,38
63,19
7
442,33
0,66
781,6
Секция
190,485
34
0,9
0,91
0,38
63,19
7
442,33
0,66
591,11

5.2 Кірме және секция автоматтық ажыратқыштарды таңдау

5.1-сурет. Кірме автоматтық ажыратқышы
Кірме және секциялық автоматтық ажыратқышты таңдау үшін мәліметтер:
Iр(а)= 380,97 А

Iнд=63,19А 5.1-кесте

Iпуск=442,33А

5.2.1 Кірме автоматтық ажыратқышты таңдау

5.2.1.1 0,4 кВ шиналарында ең жоғары тоқты анықтаймыз
Iпик=Iпуск+Iр(а)-Kи∙Iнд=442,33+380, 97-0,66∙63,19=781,6 А (5.4)
5.2.1.2 Екі шарт бойынша кірме автоматтық ажыратқышты таңдаймыз

а) Iтр=1,1∙IР(А)=1,1∙380,97=419А (5.5)
б) Iэр=1,25∙Iпик=1,25∙781,6=977 А (5.6)

5.2.1.3 Келесі маркалы автоматтық ажыратқышты таңдаймыз
ВА74-40 Iн=800 А Iтр=500 А Iэр=1500 А

5.2.2 Секциялық автоматтық ажыратқышты таңдау
5.2.2.1 0,4 кВ шиналардың бір секциясының есептік тоғын анықтаймыз
Iр=Iр(А)2=380,972=190,485 А (5.7)

5.2.2.2 Ең жоғары тоқты анықтаймыз

Iпик=Iпуск+Iр-Kи∙Iнд=442,33+190,485 -0,6∙63,19=591,11 А (5.8)

5.2.2.3 Екі шарт бойынша кірме автоматтық ажыратқышты таңдаймыз

а) Iтр=1,1∙IР=1,1∙190,485=209,53 А (5.9)
б) Iэр=1,25∙Iпик=1,25∙591,11=738,88 А (5.10)
5.2.2.4 Келесі маркалы автоматтық ажыратқышты таңдаймыз:
ВА57-35 Iн=250 А Iтр=250 А Iэр=1375 А

Кірмедегі уақыт ұсталымы 0,38 сек., ал секцияда 0,19 сек.

5.3 Қосалқы станциядан ШР-1 түйініне қорғаныстық, коммутационды аппаратура мен өткізгіштік өнімді таңдау
Берілгені:
Iр(А)=131 А;
Pнд=34 кВт;
η=0,91;
cosφ=0,9 ;
К=7;
Ки=0,66;
Iпуск=442,33А ;
Iпик=531,63 А ;
5.3.1 Екі шарт бойынша автоматтық ажыратқышты таңдаймыз

а) Iтр=1,1∙Iр(А)=1,1∙131=144,1 А (5.15)
б) Iэр=1,25∙Iпик=1,25∙531,63=664,54 А (5.16)
5.3.2. Келесі маркалы автоматтық ажыратқышты таңдаймыз:
ВА57-35 Iн=250 А; Iтр=160 А; Iэр=960 А;

5.3.3 Екі шарт бойынша кабель таңдаймыз:

а) Iдоп=Iр(А)Кпопр=1311*0,92=142,39 А (5.17)

б) Iдоп=Iз∙КзКпопр=160∙11*0,92=160 А (5.18)

5.3.4 1.3.7 [1] кесте бойынша кабельді таңдаймыз:
ААШВу-1(3x70)
Iдоп=190 А

Қалған түйіндерге есептеме осылай жүргізіледі және 5.2 кестесіне енгізіледі.

5.4 Бір электр қабылдағышқа коммутациялық аппаратураны және өткізгіштік өнімді таңдау(ШР-2)
Таңдау үшін мәліметтер:
Pнд=45 кВт
cosφ=0,92
К=7
Ки=0,35
Кз=1
Кпопр=1
Iнд=161,87 А
Iпуск=1133,03 А
Кt =1, tº = 25 ºС болғандықтан;
Кn = 1, n = 3 болғандықтан;
Кпв = 1, ұзақ мерзімді режим болғандықтан;
Кпопр = Кt*Кn*Кпв = 1
5.4.1 Екі шарт бойынша автоматтық ажыратқышты таңдаймыз :
а) Iтр=1,1∙Iнд=1,1∙83,33 =91,66 А (5.11)
б) Iэр=1,25∙Iпуск=1,25∙583,31=729,14А (5.12)
5.4.2 Келесі маркалы автоматтық ажыратқышты таңдаймыз:
ВА51-31
Iн=100 А
Iтр=100 А
Iэр=750 А

5.4.3 Магнитті қосқышты таңдаймыз

Iн.э.=Iн.д.
100 = 83,33

Марка ПМЛ-662 1РS4

5.4.4 Жылу релесін таңдаймыз

РТЛ-200 Iнэ=10275-125

5.4.5 Сымды екі шарт бойынша таңдаймыз
а) Iдоп=IндКпопр=83,331=83,33А (5.13)

б) Iдоп=Iз∙КзКпопр=100∙11=100А (5.14)

5.4.6 1.3.5 [1] кестесі бойынша сымды таңдаймыз:

Сым маркасы : АПВ-3(1x50) Iдоп=130 А

Қалған электр жабдықтарға, қозғалтқыштарға есептеме осылай жүргізіледі және 5.3 кестесіне енгізіледі.

5.2-сурет. Қосалқы станциядан қозғалтқышқа дейінгі қорғанысы

6 ЭЛЕКТР ЖАБДЫҚТАРЫ МЕН 1000 В ЖОҒАРЫ ӨТКІЗГІШТІ ӨНІМДІ ТАҢДАУ

6.1 0,4 кВ шина таңдау

6.1-сурет. Шиналардың орналасуы

Таңдау үшін мәліметтер

(3.1 кесте)

(4.4 кесте)

6.1.1 Шекті рұқсат етілетін токты анықтаймыз:

(6.1)

Мұнда Kn=1, n=1 болғандықтан - шиналардың көп жолақтылық коэффициенті;
Kt=1 - ортаның есептік температурасында токқа түзету коэффициенті, 1.3.3 [1] кесте;
КР=0,95 - шиналардың орналасу коэффициенті, 1.3.23 [1] параграф
6.1.1.2 7.3 [6] кестесі бойынша шина таңдаймыз:

6.1.2 Таңдалған шинаны қозғалысты тұрақтылыққа тексереміз:
6.1.2.1 Шиналар арасындағы қарым-қатнас күшін таңдаймыз:

(6.2)
Мұнда Кф=1

6.1.2.2 Бүгілмелі момент:

. (6.3)

6.1.2.3 Кернеу моменті:

. (6.4)

6.1.2.4 Металлдағы кернеу:

. (6.5)

6.1.2.5 Металлдағы кернеуді 1.16[6] сәйкес мүмкін кернеумен салыстырамыз:

- шина қозғалыстық тұрақтылық бойынша өтеді

6.1.3 Таңдалған шинаны қызулық тұрақтылыққа тексереміз:

6.1.3.1 Шинаның бастапқы температурасын анықтаймыз:

. (6.6)

6.1.3.2 Бастапқы температура бойынша бөлінетін жылуды анықтаймыз:

. (6.7)
6.1.3.3 Жылулық импульсті анықтаймыз:

. (6.8)

6.1.3.4 Келтірілген мерзімдік уақытты анықтаймыз:

(6.9)

6.1.3.5 Келтірілген апериодтық уақытты анықтаймыз:

(6.10)

6.1.3.6 Толық келтірілген уақытты анықтаймыз:

(6.11)

6.1.3.7 Қысқа тұйықталудағы бөлінген жылу мөлшерін анықтаймыз:

. (6.12)

6.1.3.8 Қысқа тұйықталудағы қызудың соңғы температурасын анықтаймыз:

6.1.3.9 Соңғы температураны рұқсат етілген температурамен салыстырамыз:

-шина қызулық тұрақтылық бойынша өтеді

6.2 ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
