Жергілікті телефон желінің сипаты


Телекоммуникация желілері мен жүйелерінің негіздері
МАЗМҰНЫ
Кіріспе
БАБЖ-ны құрастырудың негізгі қағидалары.
Жергілікті телефон желінің сипаты.
Екі әр аймақтағы телефон аппаратының арасындағы
байланысының анализі.
Әрбіреуінде екі жергілікті желі орналасқан екі зоналық
желілердің құрылымдық сұлбасы. ПРК-ң екілік желісі. Қорытынды Әдебиеттертізімі
Курстық жұмыс тапсырмалары
Курстық жұмыс тапсырмалары төрт бөлімнен тұрады:
1. Біртұтас автоматтандырылған байланыс желісін (БАБЖ) құрастырудың негізгі қағидалары.
2. Зона ішіндегі телефондық желінінің құрамы мен құрылымын сипатталуы.
3. Қалааралық байланысты ұйымдастырудың екі жергілікті телефондық желілердің телефон аппараттары (ТА) арасындағы сөйлесу трактісінің схемасын орнату. Схемада өшудің үлестіруін көрсету керек.
4. Әрбіреуінде екі жергілікті желі орналасқан екі зоналық желілердің құрылым схемасын келтіру. Зоналар арасындағы байланысты көрсетіп, айналма жолдарды екі бірінші кластың АКТ I көмегімен ұйымдастыру. Жергілікті желілердің сыйымдылығы таңдалып алығанда, желінің құрылымын көрсете алу керек.
Желінің бөлімі үшін талдау:
а) жолдар мен қималардың жиыны салынуы керек;
б) құрылымдық сенімділікті анықтау керек.
5. Графпен анықталған біріншілік желінің канал санының қабырғаларының және i және j тораптар арасындағы қажетті тура Yij каналының сыйымдылығы берілген. Екіншілік желінің каналдарын орналастыру жоспарын құру керек, сонымен қатар транзитті орнының саны 3 - тен аспауы керек - (жол ранг ≤ 3) .
КІРІСПЕ
Телекоммуникация желілері мен жүйелері курсының мақсаты-электрбайланыс желілері мен жүйелерін құрастыру қағидаларын, желіні басқару негіздерін, біртұтас автоматтандырылған байланыс желісін орнату мәселелерін және желінің көрсеткіштерін есептеу мен талдаудың математикалық әдістерін оқып білу.
Бағдарламаға сәйкес курсқа теоретикалық мәліметтерді оқып білу мен қатар практикалық, лабораториялық сабақтарды және курстық жұмысты орындау кіреді.
Курстық жұмысқа студенттер өз бетімен тұжырым жасай алатынын, оқыған мәліметтерін талдап қорыта алатын, кез-келген деңгейдегі желінің құрылымын сипаттай алатын, желінің бөлігін құрастыру мүмкіндігін, оның көрсеткіштерін есептеп, талдау жүргізу мүмкіндігін көрсету қажет.
1 БАБЖ-ны құрастырудың негізгі қағидалары
1 Бірлік - хабардың барлық түрлерін өткізудің бірыңғай техникалық құралдардың кешенін қолдану .
Біртұтас автоматтандырылған байланыс желісін (БАБЖ) - басқару құрамына тәуелді емес барлық электорбайланыс желілерін біріктіреді. Және де БАБЖ халықтың қажеттілігін орындау үшін және электр сигналдары арқылы хабардың барлық түрін тарату үшін қолданады. БАБЖ құрылу негізі, жалпы мемлекеттік эектробайланыстың әр желісіне әртүрлі және ұсақ желілірді қосып, содан кейін белгілі техникалық таралу жүйесі және коммутацияларды біріктіріп қолдану мақсатында біртұтас желіге біріктіріледі. БАБЖ нақты принциптері негізінде өзара әрекет етуші электрлік байланыс құралдары кешенінен тұрады.
БАБЖ екі характеристикамен сипаталады: «біртұтас» және «автоматтандырылған». Олар БАБЖ-е ойылатын талаптарды шығару тәсілін көрсетеді, ол талаптар - желінің құрылуы мен қызметіне бөлінетін ресурстарды қолдану әсерлігі. Тұтастықтың талаптарының басты - басты аспектілері - ұйымдық, техникалық және методологиялық тұтастық.
БАБЖ - дың техникалық құралдар кешені хабарды таратудың барлық түріне бірдей, халық шаруашылығы мен мемлекет халқының мүддесін түгендеу үшін жалпы мемлекеттік және ақпартізім байланыс құралын ұйымдық және техникалық біріктіру үшін қажет. Мемлекеттік барлық байланыс құралдарын жасау, жоболау және пайымдау үшін біртұтас техникалық саясат жүру керек.
БАБЖ - ды құру мен дамыту негізіне 2 талап қойылған: үнемділік және сенімділік. Желінің үнемділігінің ұйғаруынша оның құрылуы және пайымдалуы кезінде материалдық шығындар минималды, егер берілген функцияға жүктелген сапалылық көрсеткіштерін желі орындаса. Желінің сенімділігі әрқалай уақытта, желінің әрқалай кездейсоқ зақымдануы және де апаттық ахуал уақтанды белгіленген жерге құрамы бұрмалаусыз жетуін білдіреді.
Ақырында, байланыс желісінің ерекшелігі, жеткізу (тарату) түрін (форма) электрлік сигналға түрленген бастапқы ақпарат теріп жеткізурің шектеулігінде. Бұл түрлер (формалар) дауыс, кескін немесе шектелген тасушылар жиынтығының белгісі түрінде адамның ақпаратты физиологиялық қабылдау қабілетімен анықталады. Демек, бағыттары түйісетін электрлік сигналдарды берген кездегі қажеттіліктер, біріншіден, әртүрлі ақпаратты таситын сигналдарды бір қалыпқа салу (техникалық рұқсат етілген шекарада), және екіншіден, сәйкес өткізу қасиетіне ие бір бағытты тарату жүйесін біртұтас тарату жүйесіне қосу.
Жоғарыда көрсетілген үнемділік (экономикалық) және техникалық
заңдылықтар - желіні құрастырушыларға көптеген сұрақтарға жаңа жауаптар іздеуге көмегін тигізді.
Тораптық желі, желілік станция мен тарату жолының (сызығы) таратудың типтік каналы мен типтік топ трактісінің желісін БАБЖ -да БАБЖ -ның біріншілік желісі деп айтады.
БАБЖ -дың біріншілік желісінің құрылымы жалпымемлекеттік байланыс жүйесінің эксплуатациялық сенімділігі мен техникалық -экономикалық (үнемділік) көрсеткіштерін анықтайды.
БАБЖ біріншлікі желісінің база каналында құрылған байланыс желісі екіншлікі желі деп аталады. Мұндай екінші ретті желілер көп болуы мүмкін. Осылардың әрқайсысы мыналардың жиынтығымен анықталады: а) соңғы құрылғылар желінің жақын тораптық пунктімен байланыстыратын жекеленген абоненттік немесе байланыстыру каналдары (сызығы, жол) арқылы тарататын ақпаратты электрлік сигналға түрлендіретін;
б) берілген екіншілік желінің коммутациялық құрылғылары;
в) каналдар, жалпы біріншілік желіден берілген екіншілік желіге бөлінуі таралады.
Екіншілік желі біріншіден ақпараттың түрінің белгілері бойынша бөлінеді (телефондық желі, телеграфтық желі, деректерді тарату желісі және т. б. ) . Сонымен қатар, олар ақпартізімдікке жатуы бойынша бөлінеді.
БАБЖ -дың дамуына қазіргі кезеңде келесі екіншілік желілер кіреді:
- автоматты телефондық байланыс, ол деректерді беруді біруақытта қолданады, факсильді тарату, «баяу» видеотелефон және ақпараттың басқа түрі;
- байланыс кәсіпорны арасындағы телеграфты байланыс;
- халық шаруашылығының кәсіпорны мен мекеме арасындағы абоненттік телеграф;
- деректерді таратудың жалпымемлекеттік желісі;
- телекөрініс (телевидения) бағдарламасын беру;
- радиохабар бағдарламасын беру;
- газетті фототелеграфтарды тарату;
- факсимильді байланыс;
-әртүрлі ақпартізім.
Сонымен, көрсетілген принциптер БАБЖ -ды тек жалпы сипаттайды. Жеке қарағанда, электробайланыс аумағына техникалық прогресс байланыс желісінің дамуы елеулі ықпалын тигізеді. Мұнда келесі басты -басты аспектілерді атап көрсету керек.
Тұтастық аспекті - мемлекеттің электробайланыс дамуы әртүрлі министрлік және ақпартізімге бөлінетін барлық құралдарды қосып біртұтас байланыс желісі рамкасында іске асады.
Дамудың пропорционалдық аспектіі -БАБЖ -дың дара бөліктері мен желілерінің дамуындағы пропорцияны сақтау. Әртүрлі телефондық байланыс желілері салалары арасында ақпаратты таратудың талдауын көрсетеді.
Автоматтандыру аспектісі - техникалық құралдарын басқару, желі -біріктіру қызметтерінің барлық процестерін автоматтандыру қажеттілігі. Желінің даму масштабы мен автоматтандыру тура тәуелділікте. Дамымаған желіні автоматтандыруға болмайды, себебі мұндай жағдайда желі үздіксіз жүктеледі. Сонымен бірге, автоматтандырылмаған желіні дамытуға болмайды, себебі көптеген адамдардың мұны эксплуатациялауға көңіл аударуға алып келеді. Желінің даму қарқыны ақпаратты таратуды қажет ететіндердің өсу қарқынымен дәл келуі керек.
Интеграция аспектісі келесі беталыстар алады: байланыс желісі мен есептеу машинасының бірігуі; тарату мен коммутацияның біртұтас импульс әдісін қолданатын желі рамкасын әртүрлі ақпарат түрлерін тарату желілеріне біріктіру; ақпаратты бөліп тарату мен беруде біртұтас компонент базасын қолдану.
Желінің дамуға қабілеттілігі - абоненттердің санының артуы, тығыздықтың жоғарылауы, қамту аумағының кеңеюі, даму және қызмет-тердің жаңа түрлерінің енгізілуі.
Эффективтілік - пайдаланушының көзқарасы бойынша уақытында,
сапасының жоғары болуы ), оператордың көзқарасы бойынша өзіндік
құнының төмендігі ) ;
Иерархия - БАБЖнің әкімшілік - территориалдық құруын көрсетеді.
Желінің сенімділігі - берілген уақытта хабардың керек пунктке
жеткізілуі, бұрмалаудың шекарасын шыдауы .
Сыйысушылық - ұлттық желілермен де, дүниежүзілік достықпен де
бірыңғай автоматты байланыс жүйесінің болуы.

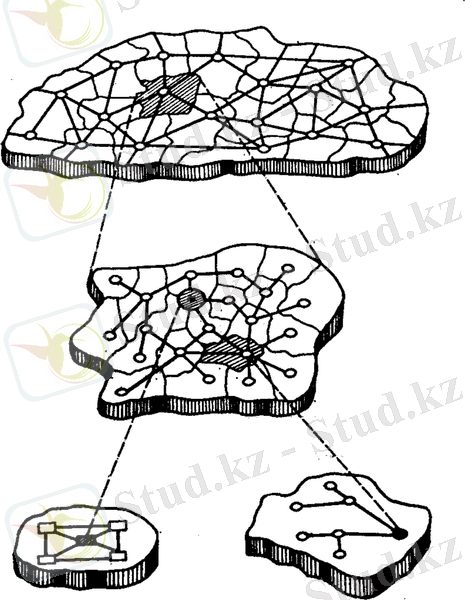

1. 1. сурет - Біріншілік желінің құрылымы
1- біріншілік желінің таралу жүйесі; 2- екіншілік желінің коммутациялық торабы; 3- екіншілік желінің соңғы пункті; 4- абоненттік каналдар және сызықтар (жолдар) ; 5- біріншілік желінің шекарасын белгілейтін нүктелер

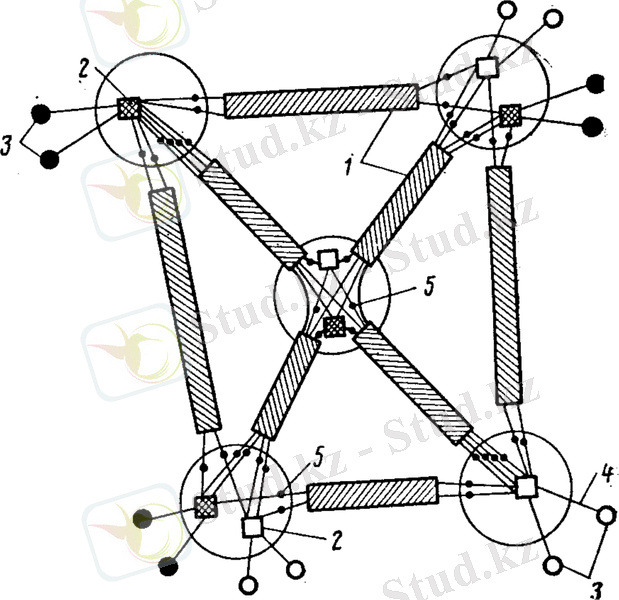

1. 2. сурет - Біріншілік және екіншілік желінің байланыс схемасы:
3
Екі түрлі жергілікті желілердің абоненттері арасында сөйлесу трактісін құрастырыңыз. Мысалы:
Шығару желі -торапсыз қалалық телефон желісі;
Кіруші желі - (АҚТС-АКТ ІІ - АКТ І - АҚТС) .
Сөйлесу трактісінің схемасы 1 суретте көрсетілген.
Қалдық өшу шамасын үлестіргенде келесі ұсыныстарды ескерту керек:
- екі телефон аппараттары арасындағы қала аралық каналдың 800 Гц жиілігіндегі қалдық өшуін 30 дБ аспауы керек;
- зоналық каналдың төртсымды бөлімінің қалдық өшуі 7дБ, абонеттік жолдың - 4, 5дБ, ҚҚЖ(кала аралық қосу жолдары), ТҚЖ (тапсырыс қосу жолдары) - 4дБ:
- СС, ТС, ОС, АТС, КХТ, ШХТ, АҚТЖ екісымды коммутация үшін ≤1дБ, ал төртсымдыға - ОдБ;
- АКТ - тардың қалдық өшуі - 0. 5 дБ.
Ауылдық телефон станциясында 4 дБ нормасы екі коммунациоланатын бөлімге сәйкес келеді, бірақ ауылдық байланыс жолдарының өте ұзын болатынынан, бұл норманы іске асыру қиын. Сондықтан, төртсымды каналды ТС ( түйіндік станция ) дейін, тіпті ОС (орталық станция) дейін созуға болады. Бұл тұжырымды есеппен дәлелдейік. ОС пен ТС-тың ара қашықтығы L=2 км болсын, ал ТС мен СС (соңғы станция) арасында M=2, 2 км. Сонда егер біз симметриялық төменгі жиілік кабелін пайдаланып, оның өткізгішінің нөмірін 0. 8 мм тең деп алсақ, осы бөлімдерде жалпы өшу мәні келесі болады:
(2+2, 2) *0, 65 дБ/км=2, 73 дБ,

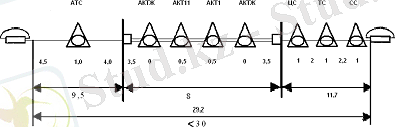

3. 1 сурет - Екі түрлі жергілікті желілердің абоненттері арасында сөйлесу трактісі
4 Бөлім
4. 1 Екі зонада орналасқан желілердің құрылымдарын сипаттаңыз, әр зонада екі жергілікті желі орналасқан:
І зонада - СТС 9200 абонементке арналған, оның 1 ОС 6 мың, 1 ТС 2 мың және 3 СС 400 болып келеді. КТС - 102, яғни ол екі түйіндік аудан арқылы ұйымдасады. Бірінші аудан 6 ААТС - 10 мың, ал екінші аудан 5 ААТС - 8, 4 мың абоненттерге арналған.
ІІ зонада - СТС 7, 5 мың абоненттерге арналған, оның 1 ОС - 5000, 1 ТС - 1500, 2 СС - 500, СТС 11, 100 мың абоненттерге арналған, оның 1 ОС-5 000, 1 ТС - 1500, 2 СС - 500 болып келеді. КТС - 26 мың абоненті бар, ол үш ААТС құралады, оның біреуі 1, қалған екеуі 8000-нан тұрады
Бір аудан ішінде ААТС-тар «әрбіреуі-әрбіреуімен» әдісімен қосылған. АҚТС-ке шығу үшін әрбір ААТС - тың тапсырыс жолдары (ҚҚЖ), КХТ және ҚКХТ арқылы ұйымдастырылады.
Екінші ауданның әр ААТС -ы шығыс жолдарымен бірінші ауданнаң КХТ-мен, және кіріс жолдарымен өз ауданының КХТ - мен қосылады.
Осы түрде тораптық ауданның қосу жолдар желісі құрастырылған.
4. 2 Бұл тапсырманың екінші бөлімі жүйенің белгілі бір бөлігіне анализ жүргізу. Бұл бөлік 4. 2-суретте көрсетілген.

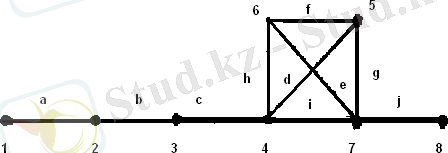

4. 2 сурет - Тораптық ауданның қосу жолдар желісінің белгілі бір бөлігі.
4. 2 суретте көрсетілген жүйенің құрылымдық матрицасы 1 кестеде көрсетілген
Кесте 1 - Жүйенің құрылымдық матрицасы
Бірінші абоненттен ОС - қа (6) дейін жолдар жиынын құрастыру үшін құрылымдық матрицаның бірінші тік жолымен тогызыншы жатық жолын алып тастаймыз, содан кейін қалған анықтауыштың мәнін есептейміз:
r(μ 1 abсdfej) =7; r(μ 2 abcdgj) =6; r(μ 3 abchej) =6; r(μ 4 abchfgj) =7; r(μ 5 abcij) =5;
Табылған жолдардың ұзындығы, осы жолға кіретін қабырғалардың ұзындығы, осы жолға кіретін қабырғалардың ұзыындықтарын қосумен анықталады.
L μ 1 =L 12 + L 23 + L 34 + L 45 + L 56 + L 67 + L 78
L μ 2 =L 12 + L 23 + L 34 + L 45 + L 57 + L 78
L μ 3 =L 12 + L 23 + L 34 + L 46 + L 67 + L 78
L μ 4 =L 12 + L 23 + L 34 + L 46 + L 57 + L 65 + L 78
L μ 5 =L 12 + L 23 + L 34 + L 47 + L 78
4. 3 Бірінші және алтыншы төбелер арасындағы қималар жиынын құрастыру үшін табылған жолдар жиынын да (*) дизъюнкцияны конъюнкцияға және конъюнкцияны дизъюнкцияға ауыстырамыз. Алынған логикалық өрнекті ықшамды түрге келтіреміз.
M=( ) ;
S=((aVbVcVdVfVeVj) *(aVbVcVdVgVj) *
(aVbVcViVj) *(aVbVcVhVfVgVj) *(aVbVcViVj) ) =
Сонымен, он қима анықталды, рангілері 1-ден 4-kе дейін өзгереді.
r(σ 1 a) =1; r(σ 2 b) =1; r(σ 3 c) =1; r(σ 4 i) =1; r(σ 5 j) =1;
r(σ 6 ige) =3; r(σ 7 idh) =3; r(σ 8 idfe) =4; r(σ 9 ifgh) =4; r(σ 10 fgh) =3;
4. 4 Байланыс желісінің құрылымдылық сенімділігін талдау үшін келесі негізгі формулаларды пайдалану қажетті:
Сурет 4. 3 көрсетілген (i, j) қабырғалар жиынынан тұратын жүйе берілсін ρ st , (i, j) қабырғасының кідіріссіз жұмыс істеу ықтималдығын Рi, j деп белгілейік. Бұл қабырғалар бір бірімен тізбектеліп қосылған.
Онда осы жүйенің сенімділігін келесі формуламен есептейміз;
ρ st =Прi, j ; (i, j) €μ st ( 1 )
Сурет 4. 3 - Тізбектеліп қосылған қабырғалар
P 12 =0. 8;
P 23 =0. 8;
Р 34 =0. 8,
Р 78 =0. 8,
1пос=P
12
* P
23
*Р
34
*Р
78
=0, 4096;
4. 4 суретте көрсетілген паралельді қосылған кабырғалардан тұратын жүйенің сенімділігін келесі формуламен анықталады:
(2)
Сурет 4. 4 - Паралель қосылған қабырғалар
Құрылымы күрделі желілердің сенімділігін есептеу үшін, алдымен оларды ықшамды түрге келтіреді.
456
=P
45
*P
56
=d*f=0. 8*0. 8=0. 64
46
=[1-(1-d*f) *(1-h) ] =[1-(1-0. 64) (1-0. 8) ] =[1-0. 072] =0. 928
567
=P
56
*P
67
=f*e=0. 8*0. 8=0. 64
57
=[1-(1-f*e) *(1-g) ] =0. 928
2
пос
=Р
65
*Р
46
*Р
57
=0, 8*0, 928*0, 928=0, 6889
47
=[1-(1-
2
пос
) *(1-i) ] =[1- (1-0. 6889) (1-0. 8) ] =0. 9377
Енді талдау жасап отырған желінің (сурет 4. 2 ) кідіріссіз жұмыс істеу ықтималдығын есептейік.
18
=
1пос
*
47
=0, 384
5 Бөлім
Рангтары 3 аспайтын екінші желінің каналдарының орналасу планы.
Сурет 5. 1 - Біріңғай жүйенің құрылымы
Y 25 =18
Y 14 =12
Y 13 =14
Қадам 1.
Рангтары 3 аспайтын көп жолдарды құрайық
{154};
{1234};
;
;
{215};
;
;
;
;
;
;
;
Қадам 2.
Каналдардың саны жолдар санына тең бөлінеді
X 215 =X 235 =Х 245 =Х 2345 =18/4=4, 5
X 154 =X 1234 =X 124 =Х 1534 =12/4=3
X 123 =X 1543 =X 153 = X 1243 =14/4=3, 5
Қадам 3.
Сыйымдылық матрицасын құрамыз
