І.КІРІСПЕ.
Арнайы пәндерді оқытудың сапасын жоғарылатуда курстық жобалау үлкен рөл атқарады. Студентке курстық жобаның сәтті орындалуы үшін нұсқауларды көрсететін әдістеме, конструктивті шешімдердің нұсқалары, нормативті әдебиет мәліметтері және сандық мысалдар қажет.
Әдістемелік сипаттамада көп қабатты ғимараттың тұтас құймалы жабын конструкциясының есебінің мысалдары келтірілген және негізгі ережелері көрсетілген. Олар Құрылыс мамандығы бойынша білім алатын студенттер үшін курстық және дипломдық жобалау кезінде көп қабатты монолитті өндірістік ғимаратты және олардың конструкцияларын есептеу кезінде қолдану үшін берілген. Студенттер конструкциялаудың практикалық есептеулерінің, амалдарының және ережелерінің негіздерін және ҚНжЕ талаптарына сай алынған темірбетон конструкцияларының қалып және арматура сызбаларының графикалық суреттерін Темірбетон құрлымдары пәнін игере отырып, алған білімін шыңдай алады.
Әдістемелік сипаттамада курстық жұмысты орындау үшін барлық бөлімдеріне анықтамалық мәліметтер, сипаттамалар, қажетті әдебиеттер көрсетіледі.
Курстық жобаны қорғау кезінде студенттерге көмек ретінде жобаны қорғауға дайындау мақсатында берілген методикалық сілтемелерде сұрақтар және тезистар берілген.
IІ. ЖАЛПЫ БӨЛІМ.
Темірбетон құрлымдары пәнін оқу барысында студенттерге тқтас құймалы қабырғалы жабынмен көп қабатты өндірістік ғимаратты жобалау тапсырылады. Курстық жобаны өңдеу барысында ғимараттың конструктивті сұлбасының құрастырылуына (компоновкасына), құрылыс конструкциясына түсетін жүктемеге, ғимаратқа түсетін күштерге, сонымен қатар жеке конструкциялар мен элементтерге көңіл бөлу қажет. Қабылданған есептік сұлбалар материалдардың және құрылыс механикасының қарсыласу ережесімен анықталуы тиіс, конструкцияның шын мәніндегі жұмысын көрсетіп, тіреу немесе бекіту шарттарына сай болуы қажет.
IIІ.ЖОБАНЫҢ ҚҰРАМЫ.
Курстық жобаның құрамына көпқабатты өндірістік ғимраттың тұтас құймалы жабынының конструктивті шешімдерін және конструктивті элементтерін талдау жатады. Жоба барысында ғимараттың көтергіш конструкцияларының келесі элементтерінің жұмыс жобасын орындау қажет: тұтас құймалы қабырғалы темірбетон тақтасы, екінші дәрежелі темірбетон арқалық.
Қурстық жұмыс ЕСКД, СПДС [7,8] талаптарына және Л.Н. Гумилев атындағы ЕҰУ қабылдаған стандарттарына сәйкес рәсімделетін түсіндірме хаттан және графикалық бөлімнен тұрады.
Түсіндірме хат келесілерден тұрады:
Негізгі бет.
Курстық жұмыстағы анықтамалық мәліметтері бар тапсырмалар.
Мазмұны.
Кіріспе.
Жобаның есептік бөлімі.
Графикалық бөлімге түсіндірме қағаз (қажет болған жағдайда).
Қолданылған әдебиет тізімі.
Қосымшалар (қажет болған жағдайда).
Түсіндірме хат кәсіпорын стандарт талаптарына сай А4 форматта баспа түрінде немесе қолмен жазылады.
Хаттың тексті анық жазылуы керек және конструктивті шешімдер мен есептеулердің негізінде қабылданған қажет масштабты сұлбасы, түйіндері, қималары көрсетілген барлық атқарылған жұмыс этаптары айқындалуы қажет. Есептеулердің қорытындыларын қажет болған жағдайда кестеге жазу керек. Хаттың беттері көмірленген және мұқабаға түптестірілген болуы керек.
IV. АНЫҚТАМАЛЫҚ МӘЛІМЕТТЕР.
Тұтас құймалы жабын курстық жұмысындағы анықтамалық мәліметтер студенттермен №3 қосымша бойынша қабылданады. Осының негізінде курстық жұмыстың тапсырмасы (Қосымша №6) безендіріледі,кейіннен студент оқытушымен бірге қол қоюы керек.
V. ЖОБАНЫҢ ЕСЕПТІК БӨЛІМІ.
Орындау қажет:
тұтас құймалы жабынның арқалықты тақтасының құрастырылуы және есептелуі:
тұтас құймалы жабынның құрастырылуы (компоновка) және ең үнемді нұсқасын таңдау;
есептік қималардағы иілуші моменттердің мәнін анықтау;
жұмыс арматурасының есебі;
тақтадағы арматуралық торлардың үйлесуі және жайылуы;
тұтас құймалы жабынның қосалқы арқалығының есебі және конструкциясы;
күштердің қайта бөлінуін ескере отырып арқалықтың статикалық есебін, иілуші моменттердің және ендік күштердің айналатын эпюраларын анықтау;
бойлық және ендік жұмыс арматурасының есебі, иілуші момент бойынша материалдар эпюрасының құрылымы;
арқалықтың жеке бойлық сырықтары мен қамыттарының орналасуы және конструкциясы.
VІ. ЖОБАНЫҢ ГРАФИКАЛЫҚ БӨЛІГІ.
Жобаның графикалық бөлігі [7,8] стандарттың талаптарына сай орындалады. Ғимараттың көтеруші құрылымдарының элементтерің жұмыс сызбалары А1 фоматты парақта орындалады (594x420 мм).
Бұл жұмыста көрсетілу керек:
Тұтас құймалы жабын жобалауының конструктивті-құрастырмалы сызбасы, сонымен қатар бойлық қималар;
Тұтас құймалы жабындардың және екінші ретті арқалықтардың қалып сызбалары;
Элементтерді арматуралау сұлбасы;
Монолитті жабынның арматуралы бұйымдарының және қосалқы арқалықтардың сұлбасы;
Көтеруші элементтердің орналасу сұлбасының, арматуралау және арматуралық бұйымдар сұлбасының спецификациясы;
Жобаланушы конструкцияларға кететін болат шығынының ведоместі;
Конструктивті-құрастырмалы сұлбалардың салынуы кезінде кородинаталық осьтер, жалғанулары, жабын төбесінің белгіленуі, негізгі көтеруші конструкциялардың маркалары көрсетіледі. Сызбаны орындау масштабы 1:100; 1:200. Сұлбаға спецификациялар толтырылады.
Тұтас құймалы жабын РКМ1 (қабатаралық), РКМ2 (жоғары) символдарымен белгіленеді. Белгіленуі графасында жобаның шифрі көрсетіледі. Атауы графасында Тұтас құймалы қабырғалы жабын толық атауы келтіріледі. Саны графасында орналастыру сұлбасындағы әр жабын маркасының саны келтіріледі.
Барлық өлшемдерін келтіргеннен кейін қалып сызбаларын орындау кезінде 1:50; 1:20 масштабын қолдану ұсынылады. Арматуралық бұйымдар, детальдар, қорғаныш қабаты көрсетілген элементтерді арматуралау сұлбасы 1:100; 1:50; 1:20 масшатабымен алынады. Арматуралау сұлбаларына әр өңделген конструкция спецификациясы құрылады. Спецификацияда барлық құрамалы бірліктер көрсетіледі: аты мен нөмірі (позициясы) бар арматуралық бұйымдар, сонымен қатар жеке детальдар және арматуралық бұйымдардың детальдары. Арматуралық бұйымдар туралы мәліметтерден басқа, қосымша В классты бетон және бетон көлемі, м3 туралы мәліметтер беріледі.
Болат шығынының мәлімдемесін толтыру кезінде болаттың барлық класстарының шығыны және тұтас құймалы тақта диаметрі, қосалқы арқалық диаметрі туралы мәліметтер келтіріледі.
VIІ.КУРСТЫҚ ЖҰМЫСТЫ ОРЫНДАУ РЕТІ
1.Тұтас құймалы темір бетонды қырлы жабын
1.1 Тұтас құймалы жабынды құрылымдау және жобалаудағы негізгі нұсқаулар
Қазіргі уақытта көп қабатты ғимараттарды біріңғай көлемді сұлбаларды қолданып және жабын түрін құрамалы етіп жобалауда. Тұтас құймалы жабынды біріңғай көлемді жоспардар бастартып архитектуралық шешімдердің әртүрлі өзгеруіне байланысты алады. Тәжірибеде көп қабатты ғимараттарды жобалауда тұтас құймалы темір бетонды жабын индустриалды емес деген пікір қалыптасқан. Бірақта дұрыс механикалық жұмыстарды және жылжымалы қалыптарды пайдалану тұтас құймалы жабындарды тиімді және индустриалды етеді сонымен қоса шығыны төмен болады. Олардың артықшылығы беріктігі құрамалы жабындарға қарағанда жоғары болады, сол үшінде экономикалық тиімді келеді. Кемшілігі ретінде қысқы мезгілде жұмыс жүргізу қиындауы болады.
Тұтас құймалы қырлы жабын қиылысқан арқалықтар жүйесін құрайды, олар бас арқалық және қосалқы арқалықтан болып өзара бір бірне тұтас құймалы түрде бірігіп және үстінен тақтамен жабу арқылы байланысады. Тор өлшемдердің сәйкестігіне байланысты жабындар арқалықты және қарапайым контурлы болады.
Арқалықты тақта қырлы жабында тек қана бір-қысқа бағытта иілуге жұмыс жасайды. Басқа бағытта (ұзын жаққа) олардың бұралуы соншама төмен, шамалы иіуші момент мәні, тақтаға қарай өң бойымен жұмыс істегенде ешбір әсер етпейді. Арқалықты тақтада сl1lsh=2 иіуші момен ұзын бағыт бойында конструктивті арматурамен қабылданады.
Курстық жұмыста жартылай қаңқалы ғимарат қарастырылады, байланысты жүйеде жобаланады, яғни желдің және кез келген горизонталды жүктемелерді қабатаралық жабын қабылдап және оларды көлденең қатты вертикалды байланыстарға: баспалдақ торларына, лифт шахталарына, қалыңдығы 120см кем емес көлденең қабырғаларңға береді. Вертикалды жүктемелерді қаңқа злементтері қабылдайды.
Мұндай жағдайда тұтас құймалы қырлы жабын элементтерін статикалық есептеуде шарты есептік сұлбасын бас арқалыққа тірек ретінде ұстын және қабырға (шеткі тірек); қосалқы арқалық бас арқалыққа және қабырғаға тірелетін (шеткі тірек); бас арқалық және қосалқы арқалық тақтаға тірек ретінде етіп алады.
Тұтас құймалы жабынды жобалау келесідей ретпен жүреді.
Мүмкін болған құрастырмалы сұлбасын қарастырып және негізгі нұсқасын таңдап алынады.
Алдын ала жабын элементтерінің өлшемдері алынады.
Жеке элементтерге түсетін жүктемелерді анықтайды.
Конструкцияның статикалық есептеу жүргізіледі.
Элемент қимасының қалыпты және еңісті қимасының беріктігіне есептеу жүргізеді.
Элементтерді құрылымдау жүргізіледі.
Бастапқы қырлы жабын нұсқасын құруда темір бетон арқалықтары тақтасының алымын 1,5 2,7 м және сирек, оданда жоғары етіп алады. Қосалқы арқалық алымын 5 7 м аралығында және бас арқалықты 6 9 м етіп алады. Қосалқы арқалық адымы (ls өлшемі) курстық жұмыс шартына байланысты алынады, сонымен қоса lsbls=2 қатынасы сақталу керек.
Бас арқалықтың көлденең қимасының биіктігі қатаңдық шарты арқылы (18 112)* lmb тең деп аламыз, ал қосалқы арқалықты көлденең қимасының биіктіген (112 120 )* lsb арқалық биіктігі өзіне тақта қалыңдығын қосады.
Бас арқалыққа да қосалқы арқалыққа көлденең қимасының енін біиктігінің 0,3 ... 0,5 тең деп алады. Арқалық және тақта адымын таңдар алдында, сонымен қоса көлденең қимасының өлшемдерін модулді жүйемен алады, берілген конструкция түріне байланысты.
Тұтас құймалы тақта тиімді болуы тиіс және бетон мен арматура шығыны төмен болуы керек. Алдын ала тақта қалыңдығын оған түсер жүктеме мен алым өлшеміне байланысты (1 кестеден) алады, ал қаттылық шартын 2 кестеден алады. Құрылымдық шешіміне қарай отырып тақта қалыңдығын 60мм ден кем емес етіп алады.
Бетонды қорғағыштық қабат қалыңдығын қалыпты қолданыстағы тақтаның жұмысшы арматурасы және арқалықтар үшін 3кестеден алуды ұсынылады.
Кесте 1

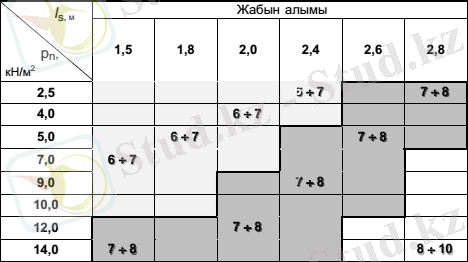

Анықталған минималды арқалықты тақтаның өндірістік ғимраттардың қабатаралық қалыңдығы пайдалы жүктемеге байланысты қабылдайды.
Кесте 2
Қаттылық шартына байланысты минималды тақта қалыңдығы ұсынылады.
Тақта түрі және тірелу түрі
Бетон түрі
Ауыр
Жеңіл
Аралықты:
Еркін тірелу
Серпімді орналастыру
hs = (135) l s
hs = (145) l s
hs = (130) l s
hs = (135) l s
Ескерту: қабырғаға қарапайым тірелген жабындарды, еркін тірелген деп қарастырады, ал тұтас құймалы байланысқан темір бетонды арқалықтарды серпімді етіп қабылдайды.
Кесте 3
Ұсынылатын бетон қорғаныш қабатының қалыңдығы.
Элемент түрі
Қиманың биіктігі мен қалыңдығы, мм
Қорғаныш қабатының минималды қалыңдығы, мм
Көлденең жұмысшы арматура
Жабындар, қабырғалар, қырлы тақтаның сөрелері.
=100
10
Арқалық, тақта қабырғасы
150
20
Ұстындар
=250
20
Көлденең, таратушы және құрылымды арматура
Ауыр бетон элементтері
250
10
1.2 Арқалық торлардың нұсқаларын салыстыру және экономикалық тиімді жабынды алу
1.3Жабынды құрастырылымы
Тұтас құймалы қырлы жабынды элементтерді бетондау инвентарлы қалыптармен жүргізілгендіктен, ұстын торы сәйкесінше қалып қалқандарының ұзындығымен белгіленуі керек. Бұл жобалауда әдістемелік бағытта ұстын торын қалып қалқандарының ұзындығына қарамастан алуға болады.
Жабындарды құрылымдау үшін арқалықтық тордың 2-3 нұсқасын құру керек. Қаралып отырған арқалықты торлар бас арқалықтың және бас алымға қарай, қосалқы арқалық және тақтаға байланысты өзгертіледі. Қарастырылып отырған сұлбалардың ішінен әрі қарай дамыту үшін эканомикалық тиімді нұсқасы алынады, яғни темір бетон көлемі аз жұмсалатын нұсқасы алынады.
Тақтаның тірелу ауданының ұзындығы ls, sup және арқалық sup lsb, sup ; lmb, sup тірелуінің қабырғаның шартты беріктігі жергілікті сығумен беріледі, сонымен қоса тақтаның төменгі көлденең анкерлеу арматурасын және арқалық шеткі еркін тіреуін. Алдын ала өлшемді беру ұсынылады: ls, sup =120мм, lsb, sup =250мм, lmb, sup =380мм.
Жабын сұлбасын құрылымдау және олардың өлшемдерін белгілеу келесі жолмен жүргізген жөн.
ls,lsb,lmb- алымдар сәйкесінше жабын, қосалқы және бас арқалықтар метрмен
ns,nsb,nmb- алымдар саны сәйкесінше жабын, қосалқы және бас арқалықтар
qs,qsb,qmb- толық есептік жүктеме сәйкесінше жабын, қосалқы және бас арқалықтар
hs,hsb,hmb- биіктіктері сәйкесінше жабын, қосалқы және бас арқалықтар
gn- тұрақты жүктеменің, өз салмағын қоспағандағы, нормативті мәні кПа
рn- жабынға түсуші уақытша жүктеменің нормативті мәні, кПа
Нfl- қабат биіктігі
nfl- қабаттар саны
2.Тұтас құймалы темір бетонды есептеу
2.1Бастапқы мәліметтер

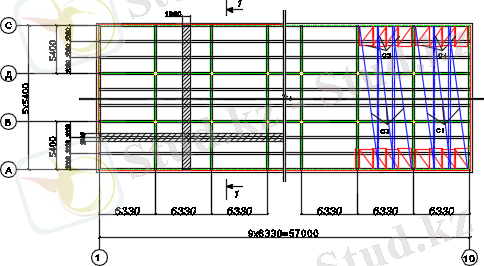

Жоспарда 24х57 м өлшемді және ұстын торының өстердегі 5,4х6,33 м өлшемді болатын ғимраттың ең тиімді жабын нұсқасын таңдау керек. Қабаттар саны 5 қабат биіктігі 3,3м тең. Қабатаралық жабындарға түсетін уақытша жүктеме 14,10кНм2 . Жабынға түсетін тұрақты жүктемені 0 деп қабылдаймыз, өйткені барлық нұсқалық есептеуде әсер ету көлемі бірдей болады, ал жүктемеге байланысты жеке қауіпсіздік коэффициентін 1,5 деп қабылдаймыз. С1620 бетон класының қолданысына байланысты 1класты сенімділіке жатады(сенімділік коэффициенті 1 тең).
2.2Нұсқа бойынша келтірілген жабының қалындығын табу
Бастапқы мәліметтер: 1-нұсқа бойынша.
ls=1,8м ; ns=15; γn=1 ; γf=1.5.
lsb=6,33м; nsb=9 ; Hf=3.3м; gk=0.
lmb=5,4м; nmb=5 ; hf=5; qk=14.1кНм2
Шешімі:
Жабынға түсетін толық есептік жүктеме:
gs+qs=γn1,1xgk+ls+γfxgk
gs+qs=11,1x0+1.8+1.5x14.1=23.13кНм
Қосалқы арқалыққа түсетін толық есептік жүктеме:
gsb+qsb=gs+qsls+0.04 γnlsb2
gsb+qsb=23.13*1.8+0.04*1*6.332=43.2 3 кНм
Бас арқалыққа түсетін толық есептік жүктеме:
gmb+qmb=gsb+qsblsb+0.07 γnlslmb2
gmb+qmb=43.23*6.33+0.07*1*1.8*5.42= 277.32кНм
hs,red - келтірілген жабын қалыңдығы:
hs,red=8.2*ls*gs+qs
hs,red=8.2*1.8*23.13=70.9мм
hsb,red - келтірілген қосалқы арқалық қалыңдығы:
hsb,red=0.54*lsbls*3(gsb+qsb)²lsb*n s-1ns
hsb,red=0.54*6.331.8*343.232*6.33*1 5-115=40.38мм
hmb,red - келтірілген бас арқалық қалыңдығы:
hmb,red=1.25lsb*3(gmb+qmb)²lmb*nsb- 1nsb
hmb,red=1.256.33*3277.322*5.4*9-19= 13.09мм
hc,red - келтірілген бас арқалық қалыңдығы:
hc,red=nfl*Hfl(gmb+qmb)11.5*ls*lsb* (nmb-1)(nsb-1)nmb*nsb
hc,red=5*3.3*277.3211.5*6.33*1.8*5- 19-15*9=24.83мм
hred - келтірілген жабын қалыңдығы:
hred=hs,red+hsb,red+hmb,red+hc,red
hred=70.9+40.38+13.09+24.83=149.2мм
Бастапқы мәліметтер: 2-нұсқа бойынша.
ls=2,11м ; ns=27; γn=1 ; γf=1.5.
lsb=5,4м; nsb=5 ; Hf=3.3м; gk=0.
lmb=6,33м; nmb=9 ; hf=5; qk=14.1кНм2
Шешімі:
Жабынға түсетін толық есептік жүктеме:
gs+qs=γn1,1xgk+ls+γfxgk
gs+qs=11,1x0+2,11+1.5x14.1=23.5кНм
Қосалқы арқалыққа түсетін толық есептік жүктеме:
gsb+qsb=gs+qsls+0.04 γnlsb2
gsb+qsb=23.5*2,11+0.04*1*5,42=50,75 кНм
Бас арқалыққа түсетін толық есептік жүктеме:
gmb+qmb=gsb+qsblsb+0.07 γnlslmb2
gmb+qmb=50,75*5,4+0.07*1*2,11*6,332 =274.9 кНм
hs,red - келтірілген жабын қалыңдығы:
hs,red=8.2*ls*gs+qs
hs,red=8.2*2,11*23.5=83,87мм
hsb,red - келтірілген қосалқы арқалық қалыңдығы:
hsb,red=0.54*lsbls*3(gsb+qsb)²lsb*n s-1ns
hsb,red=0.54*5,42,11*350,752*5,4*27 -127=32мм
hmb,red - келтірілген бас арқалық қалыңдығы:
hmb,red=1.25lsb*3(gmb+qmb)²lmb*nsb- 1nsb
hmb,red=1.255,4*3274,92*6,33*5-15=1 4,5мм
hc,red - келтірілген бас арқалық қалыңдығы:
hc,red=nfl*Hfl(gmb+qmb)11.5*ls*lsb* (nmb-1)(nsb-1)nmb*nsb
hc,red=5*3.3*274,911.5*2,11*5,4*9-1 5-19*5=24.6мм
hred - келтірілген жабын қалыңдығы:
hred=hs,red+hsb,red+hmb,red+hc,red
hred=83,87+32+14.5+24.6=179.5мм
Осы алынған нұсқаларды шығара отырып 1- нұсқа тиімді екендігіне байланысты қалған есептеулер осы нұсқа арқылы жүргізіледі.
Жабынның таңдалған тиімді нұсқасы үшін элементтерінің алдын ала көлденең қимасының қлшемдерін анықтау.
hs тақта қалыңдығын анықтау:
hs=26*ls*gs+qsα*fcd
hs=26*1.8*23.130.85*10.67=74.7мм
мұнда fcd - сығудағы бетон қарсыласуы, құрылымды қаттылық шартына байланысты талаптардан.
hs=135...145*ls=51.4...40 мм
1 кестеге сәйкес пайдалы жүктемелер және пайдалану класына қарай аламыз.
Нақты өлшем ретінде hs=80мм деп қабылдаймыз.
Қосалқы арқалық биіктігін анықтаймыз hsb:
hsb=80*3gsb+qsb*lsb2(α*fcd)
hsb=80*343.23*6.3320.85*10.67=460.7 мм
Конструктивті қаттылық шартының талаптарына байланысты:
hsb=112...120*lsb=527.5...316.5 мм
Арқалық өлшемдерінің градация шарттарына назарға аламыз, нақты өлшем ретінде hsb=470мм деп қабылдаймыз.
Арқалық ені: bsb=0.3...0.5hsb=0.3...0.5*420=126. ..210 мм
Нақты өлшем ретінде bsb=200 мм деп қабылдаймыз
Бас арқалықтың биіктігін hmb анықтау
hmb=125*3gsb+qsb*lmb2(α*fcd)
hmb=125*3277.32*5.420.85*10.67=685. 76мм
Конструктивті қаттылық шартының талаптарына байланысты:
hmb=18...115*lmb=675...360 мм
Нақты өлшем ретінде hmb=700 мм деп қабылдаймыз.
Бас арқалық ені:
bmb=0.3...0.5hmb=0.3...0.5*700=210. ..350мм
Нақты өлшем ретінде bmb=300 мм деп қабылдаймыз.
Ұстынның шаршы қимасының бір жағы келесі жолмен анықталады:
hc=bc=160nfl*qmb*lmbls30*α*fcd+4-γn *nfl*Hfl
hc=bc=1605*277.32*5.41.830*0.85*10. 67+4-1*5*3.3=532.47 мм
Ұстын қимасының өлшемдерін градация шарттарын назарға ала отырып, hc=bc=500мм деп қабылдаймыз.
3.Тұтас құймалы темір бетонды арқалықты жабынды құрылымдау және есептеу
3.1Бастапқы мәліметтер
2.2 және 2.3 бөлімдерде шығарылған тақта және қосалқы арқалық өлшемдері арқылы қажетті арматуралау және тұтас құймалы арқалықты тақта жабынын С1620 бетонды және уақытша (пайдалы) жүктеме qn=9.5 кПа болғанда анықтау керек. Жабындыны арматуралау үшін рулонды дәнекерленген тор қалыптағыдай S500 класты сымды диаметрі 3; 4; 5 мм немесе ыстықтай өңделген арматура S400 класын диаметрі 6; 8мм аламыз.
Есептік аламын анықтау
Жабынды сататикалық есептеуді жүргіземіз оны көп алымды кесілген арқалық деп енін b= 1000мм тең етіп аламыз.
Кірпішті қабырғаға байланысын а=250мм
Шеткі есептік алымын есептеу:
l0,кр=ls-а-b sb2+ls,sup2=1800-250-2002+1202=1510 мм
Орталық есептік алымын есептеу:
l0,ср=ls-b sb=1800-200=1600мм
Жабын алаңының өлшемін ұзын бойымен бағытталуы:
1-2 және 9-10 өстер арасы
ls,кр=lsb-а-b mb2+ls,sup2=633.-250-3002+1202=5990 мм
2-9 өстер арасы
l0,ср=ls-b mb=6330-300=6030мм
Жабын арқалықты ретінде есептеледі, ls,крl0,кр және ls,срl0,ср ≈3,72
3.3Тақтаға түсетін жүктемені анықтау
Еден жабынын келесі құрылымдармен алады: керамикалық тақта, цемент-құм ерітінді М200. 1м2 жабын үстіне түсетін жүктеме кПа 4 кестеде берілген.
Жүктемелер түрі
Нормативтік жүктеме, кПа
γf
Есептік жүктеме, кПа
Тұрақты g:
-тақталы еден
l=10мм,
p=20кНм3
-цемен-құмды стяшка
l=15мм,
p=22кНм3
-тақтаның өз салмағы
һs=80мм,
p=25кНм3
0,20
0,33
2,0
1,35
1,35
1,35
0,27
0,45
2,70
Барлығы:
2,53
3,42
Уақытша q:
Ғимаратқа байланысты
9,5
1,5
14,3
3.4 Жабынға түсетін ішкі күштерді анықтау
Жабын көп алымды арқалық ретінде қарастырылып, біқалыпты жүктелген және таратылған жүктеме. Сызық ені bs=100см немесе 1м түсетін жүктеме, тақтаға 1м2 келуші, 1м жүктеме көлеміне тең. Осыған байланысты жабынға түсетін есептік жүктеме: тұрақты жүктеме g = 3.42кНм, уақытша жүктеме q=14.3 кНм.
Шеткі алымдарда және шеткі тіректер қимасының 1-1 және 2-2 иіуші момент тең:
M1=g+q*l0,кр211=3.42+14.3*1.51²11=3 .67кНм
Бөлінген кездегі арматуралау бірінші қысқа уақытты тіректе момент тең:
M3=g+q*l0,кр214=3.42+14.3*1.51²14=2 ,88кНм
Орталық алымдарда және орталық тіректерде жабын үшін арқалық контур бойымен арматуралану түріне қарамастан моменті:
M2=g+q*l0,ср216=3.42+14.3*1.6²16=2, 83кНм
Орталық алымдарда және орталық тіректерде, жабын шектесуі барлық бойында тұтас құйыла арқалықтармен байланысқан моменті:
M4=0,8*M2=0,8*2,85=2,26 кН*м
Көлденең күштер:
VВл=Vmax=0,6*g+q*l0,кр=0.6*3.42+14. 3*1.51=16kH
VA=0,4*g+q*l0,кр=0.4*3.42+14.3*1.51 =10.7kH
VВпр=Vсл+Vспр=0,5*g+q*l0,кр=0.5*3.4 2+14.3*1.6=14,18kH
3.5Қалыпты және еңіс қимасының беріктігін есептеу
С1620 класты бетон үшін нормативті және есептелінген есептік мінездемесі: fck=16МПа, γс=1,5 , сонда fcd=10.67МПа ; α=0,85
С1620 класты бетон үшін εcu=3.5% , εc=0.810, k2=0.416 ,
C0=w0k2=1.947
S500 арматура класты есептік мінездемесі fуd=410МПа, S400 арматура классы үшін fуd=365МПа, Es=2*105МПа
Есептеуге алынған қима өлшемі: b=1000 мм hs=80 мм ,
с=c0+d2=25+62=28мм
c0 - жабын арматурасының қорғаныш қабаты
Жабын қимасының жұмыс биіктігі: d=hs-c=80-28=52мм
Қима
М, кНм
d, мм
αm
η
Қима ауданы, см2
есептік
Минимлды
Аst,min
S500 класы үшін
S400 класы үшін
Шеткі алым және шеткі тіреу үзіліссіз арматуралау
3,67
52
0,112
0,9387
1,379
1,55
... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
I.Кіріспе ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .3
II.Жалпы бөлім ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .3
III.Жобаның құрамы ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .3
IV.Анықтамалық мәліметтер ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ...4
V.Жобаның есептік бөлігі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... 4
VІ.Жобаның графикалық бөлігі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ...4
VIІ.Жобаның орындалу реті ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...6
Тұтас құймалы темір бетонды қырлы жабын ... ... ... ... ... ... ... .. ... ... ... ..6
Тұтас құймалы жабынды құрылымдау және жобалаудағы негізгі нұсқаулар ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...6
Арқалық торлардың нұсқаларын салыстыру және экономикалық тиімді жабынды алу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...9
Жабынды құрастырылымы ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... .9
Тұтас құймалы темір бетонды жабындыны есептеу ... ... ... ... ... ... ... ... 10
Бастапқы мәліметтер ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...10
Нұсқа бойынша келтірілген жабының қалындығын табу ... ... ... ... ... ...10
Жабынның таңдалған тиімді нұсқасы үшін элементтерінің алдын ала көлденең қимасының қлшемдерін анықтау ... ... ... ... ... ... ... ... ... ... ... ..13
Тұтас құймалы темір бетонды арқалықты жабынды құрылымдау және есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 15
Бастапқы мәліметтер ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...15
Есептік аламын анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .15
Тақтаға түсетін жүктемені анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...15
Жабынға түсетін ішкі күштерді анықтау ... ... ... ... ... ... ... ... ... ... ... ... ...16
Қалыпты және еңіс қимасының беріктігін есептеу ... ... ... ... ... ... ... ... ..17
Тақтаны құрылымдау ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..19
Қосалқы арқалықты есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 23
Бастапқы мәліметтер ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...23
Есептік аламын анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..24
Қосалқы арқалыққа түсетін жүктемені анықтау ... ... ... ... ... ... ... ... ... .24
Көлденең күш және иіуші моменттің эпюрасын тұрғызу ... ... ... ... ... ... 25
Қалыпты қиманың беріктігін есептеу және арқалықтың есептік қимасындағы арматураларды таңдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ...26
Еңіс қиманың көлденең күште беріктігін есептеу ... ... ... ... ... ... ... ... ...29
Материалдар эпюрасын тұрғызу және қосалқы балканың арматурасының үзілу орнын анықтау ... ... ... ... ... ... ... ... ... ... ... ... ... ...34
Сырық үзілуіндегі нахлесты және анкерлеу ұзындығын анықтау ... ... .36
Қолданылған әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ..38
І.КІРІСПЕ.
Арнайы пәндерді оқытудың сапасын жоғарылатуда курстық жобалау үлкен рөл атқарады. Студентке курстық жобаның сәтті орындалуы үшін нұсқауларды көрсететін әдістеме, конструктивті шешімдердің нұсқалары, нормативті әдебиет мәліметтері және сандық мысалдар қажет.
Әдістемелік сипаттамада көп қабатты ғимараттың тұтас құймалы жабын конструкциясының есебінің мысалдары келтірілген және негізгі ережелері көрсетілген. Олар Құрылыс мамандығы бойынша білім алатын студенттер үшін курстық және дипломдық жобалау кезінде көп қабатты монолитті өндірістік ғимаратты және олардың конструкцияларын есептеу кезінде қолдану үшін берілген. Студенттер конструкциялаудың практикалық есептеулерінің, амалдарының және ережелерінің негіздерін және ҚНжЕ талаптарына сай алынған темірбетон конструкцияларының қалып және арматура сызбаларының графикалық суреттерін Темірбетон құрлымдары пәнін игере отырып, алған білімін шыңдай алады.
Әдістемелік сипаттамада курстық жұмысты орындау үшін барлық бөлімдеріне анықтамалық мәліметтер, сипаттамалар, қажетті әдебиеттер көрсетіледі.
Курстық жобаны қорғау кезінде студенттерге көмек ретінде жобаны қорғауға дайындау мақсатында берілген методикалық сілтемелерде сұрақтар және тезистар берілген.
IІ. ЖАЛПЫ БӨЛІМ.
Темірбетон құрлымдары пәнін оқу барысында студенттерге тқтас құймалы қабырғалы жабынмен көп қабатты өндірістік ғимаратты жобалау тапсырылады. Курстық жобаны өңдеу барысында ғимараттың конструктивті сұлбасының құрастырылуына (компоновкасына), құрылыс конструкциясына түсетін жүктемеге, ғимаратқа түсетін күштерге, сонымен қатар жеке конструкциялар мен элементтерге көңіл бөлу қажет. Қабылданған есептік сұлбалар материалдардың және құрылыс механикасының қарсыласу ережесімен анықталуы тиіс, конструкцияның шын мәніндегі жұмысын көрсетіп, тіреу немесе бекіту шарттарына сай болуы қажет.
IIІ.ЖОБАНЫҢ ҚҰРАМЫ.
Курстық жобаның құрамына көпқабатты өндірістік ғимраттың тұтас құймалы жабынының конструктивті шешімдерін және конструктивті элементтерін талдау жатады. Жоба барысында ғимараттың көтергіш конструкцияларының келесі элементтерінің жұмыс жобасын орындау қажет: тұтас құймалы қабырғалы темірбетон тақтасы, екінші дәрежелі темірбетон арқалық.
Қурстық жұмыс ЕСКД, СПДС [7,8] талаптарына және Л.Н. Гумилев атындағы ЕҰУ қабылдаған стандарттарына сәйкес рәсімделетін түсіндірме хаттан және графикалық бөлімнен тұрады.
Түсіндірме хат келесілерден тұрады:
Негізгі бет.
Курстық жұмыстағы анықтамалық мәліметтері бар тапсырмалар.
Мазмұны.
Кіріспе.
Жобаның есептік бөлімі.
Графикалық бөлімге түсіндірме қағаз (қажет болған жағдайда).
Қолданылған әдебиет тізімі.
Қосымшалар (қажет болған жағдайда).
Түсіндірме хат кәсіпорын стандарт талаптарына сай А4 форматта баспа түрінде немесе қолмен жазылады.
Хаттың тексті анық жазылуы керек және конструктивті шешімдер мен есептеулердің негізінде қабылданған қажет масштабты сұлбасы, түйіндері, қималары көрсетілген барлық атқарылған жұмыс этаптары айқындалуы қажет. Есептеулердің қорытындыларын қажет болған жағдайда кестеге жазу керек. Хаттың беттері көмірленген және мұқабаға түптестірілген болуы керек.
IV. АНЫҚТАМАЛЫҚ МӘЛІМЕТТЕР.
Тұтас құймалы жабын курстық жұмысындағы анықтамалық мәліметтер студенттермен №3 қосымша бойынша қабылданады. Осының негізінде курстық жұмыстың тапсырмасы (Қосымша №6) безендіріледі,кейіннен студент оқытушымен бірге қол қоюы керек.
V. ЖОБАНЫҢ ЕСЕПТІК БӨЛІМІ.
Орындау қажет:
тұтас құймалы жабынның арқалықты тақтасының құрастырылуы және есептелуі:
тұтас құймалы жабынның құрастырылуы (компоновка) және ең үнемді нұсқасын таңдау;
есептік қималардағы иілуші моменттердің мәнін анықтау;
жұмыс арматурасының есебі;
тақтадағы арматуралық торлардың үйлесуі және жайылуы;
тұтас құймалы жабынның қосалқы арқалығының есебі және конструкциясы;
күштердің қайта бөлінуін ескере отырып арқалықтың статикалық есебін, иілуші моменттердің және ендік күштердің айналатын эпюраларын анықтау;
бойлық және ендік жұмыс арматурасының есебі, иілуші момент бойынша материалдар эпюрасының құрылымы;
арқалықтың жеке бойлық сырықтары мен қамыттарының орналасуы және конструкциясы.
VІ. ЖОБАНЫҢ ГРАФИКАЛЫҚ БӨЛІГІ.
Жобаның графикалық бөлігі [7,8] стандарттың талаптарына сай орындалады. Ғимараттың көтеруші құрылымдарының элементтерің жұмыс сызбалары А1 фоматты парақта орындалады (594x420 мм).
Бұл жұмыста көрсетілу керек:
Тұтас құймалы жабын жобалауының конструктивті-құрастырмалы сызбасы, сонымен қатар бойлық қималар;
Тұтас құймалы жабындардың және екінші ретті арқалықтардың қалып сызбалары;
Элементтерді арматуралау сұлбасы;
Монолитті жабынның арматуралы бұйымдарының және қосалқы арқалықтардың сұлбасы;
Көтеруші элементтердің орналасу сұлбасының, арматуралау және арматуралық бұйымдар сұлбасының спецификациясы;
Жобаланушы конструкцияларға кететін болат шығынының ведоместі;
Конструктивті-құрастырмалы сұлбалардың салынуы кезінде кородинаталық осьтер, жалғанулары, жабын төбесінің белгіленуі, негізгі көтеруші конструкциялардың маркалары көрсетіледі. Сызбаны орындау масштабы 1:100; 1:200. Сұлбаға спецификациялар толтырылады.
Тұтас құймалы жабын РКМ1 (қабатаралық), РКМ2 (жоғары) символдарымен белгіленеді. Белгіленуі графасында жобаның шифрі көрсетіледі. Атауы графасында Тұтас құймалы қабырғалы жабын толық атауы келтіріледі. Саны графасында орналастыру сұлбасындағы әр жабын маркасының саны келтіріледі.
Барлық өлшемдерін келтіргеннен кейін қалып сызбаларын орындау кезінде 1:50; 1:20 масштабын қолдану ұсынылады. Арматуралық бұйымдар, детальдар, қорғаныш қабаты көрсетілген элементтерді арматуралау сұлбасы 1:100; 1:50; 1:20 масшатабымен алынады. Арматуралау сұлбаларына әр өңделген конструкция спецификациясы құрылады. Спецификацияда барлық құрамалы бірліктер көрсетіледі: аты мен нөмірі (позициясы) бар арматуралық бұйымдар, сонымен қатар жеке детальдар және арматуралық бұйымдардың детальдары. Арматуралық бұйымдар туралы мәліметтерден басқа, қосымша В классты бетон және бетон көлемі, м3 туралы мәліметтер беріледі.
Болат шығынының мәлімдемесін толтыру кезінде болаттың барлық класстарының шығыны және тұтас құймалы тақта диаметрі, қосалқы арқалық диаметрі туралы мәліметтер келтіріледі.
VIІ.КУРСТЫҚ ЖҰМЫСТЫ ОРЫНДАУ РЕТІ
1.Тұтас құймалы темір бетонды қырлы жабын
1.1 Тұтас құймалы жабынды құрылымдау және жобалаудағы негізгі нұсқаулар
Қазіргі уақытта көп қабатты ғимараттарды біріңғай көлемді сұлбаларды қолданып және жабын түрін құрамалы етіп жобалауда. Тұтас құймалы жабынды біріңғай көлемді жоспардар бастартып архитектуралық шешімдердің әртүрлі өзгеруіне байланысты алады. Тәжірибеде көп қабатты ғимараттарды жобалауда тұтас құймалы темір бетонды жабын индустриалды емес деген пікір қалыптасқан. Бірақта дұрыс механикалық жұмыстарды және жылжымалы қалыптарды пайдалану тұтас құймалы жабындарды тиімді және индустриалды етеді сонымен қоса шығыны төмен болады. Олардың артықшылығы беріктігі құрамалы жабындарға қарағанда жоғары болады, сол үшінде экономикалық тиімді келеді. Кемшілігі ретінде қысқы мезгілде жұмыс жүргізу қиындауы болады.
Тұтас құймалы қырлы жабын қиылысқан арқалықтар жүйесін құрайды, олар бас арқалық және қосалқы арқалықтан болып өзара бір бірне тұтас құймалы түрде бірігіп және үстінен тақтамен жабу арқылы байланысады. Тор өлшемдердің сәйкестігіне байланысты жабындар арқалықты және қарапайым контурлы болады.
Арқалықты тақта қырлы жабында тек қана бір-қысқа бағытта иілуге жұмыс жасайды. Басқа бағытта (ұзын жаққа) олардың бұралуы соншама төмен, шамалы иіуші момент мәні, тақтаға қарай өң бойымен жұмыс істегенде ешбір әсер етпейді. Арқалықты тақтада сl1lsh=2 иіуші момен ұзын бағыт бойында конструктивті арматурамен қабылданады.
Курстық жұмыста жартылай қаңқалы ғимарат қарастырылады, байланысты жүйеде жобаланады, яғни желдің және кез келген горизонталды жүктемелерді қабатаралық жабын қабылдап және оларды көлденең қатты вертикалды байланыстарға: баспалдақ торларына, лифт шахталарына, қалыңдығы 120см кем емес көлденең қабырғаларңға береді. Вертикалды жүктемелерді қаңқа злементтері қабылдайды.
Мұндай жағдайда тұтас құймалы қырлы жабын элементтерін статикалық есептеуде шарты есептік сұлбасын бас арқалыққа тірек ретінде ұстын және қабырға (шеткі тірек); қосалқы арқалық бас арқалыққа және қабырғаға тірелетін (шеткі тірек); бас арқалық және қосалқы арқалық тақтаға тірек ретінде етіп алады.
Тұтас құймалы жабынды жобалау келесідей ретпен жүреді.
Мүмкін болған құрастырмалы сұлбасын қарастырып және негізгі нұсқасын таңдап алынады.
Алдын ала жабын элементтерінің өлшемдері алынады.
Жеке элементтерге түсетін жүктемелерді анықтайды.
Конструкцияның статикалық есептеу жүргізіледі.
Элемент қимасының қалыпты және еңісті қимасының беріктігіне есептеу жүргізеді.
Элементтерді құрылымдау жүргізіледі.
Бастапқы қырлы жабын нұсқасын құруда темір бетон арқалықтары тақтасының алымын 1,5 2,7 м және сирек, оданда жоғары етіп алады. Қосалқы арқалық алымын 5 7 м аралығында және бас арқалықты 6 9 м етіп алады. Қосалқы арқалық адымы (ls өлшемі) курстық жұмыс шартына байланысты алынады, сонымен қоса lsbls=2 қатынасы сақталу керек.
Бас арқалықтың көлденең қимасының биіктігі қатаңдық шарты арқылы (18 112)* lmb тең деп аламыз, ал қосалқы арқалықты көлденең қимасының биіктіген (112 120 )* lsb арқалық биіктігі өзіне тақта қалыңдығын қосады.
Бас арқалыққа да қосалқы арқалыққа көлденең қимасының енін біиктігінің 0,3 ... 0,5 тең деп алады. Арқалық және тақта адымын таңдар алдында, сонымен қоса көлденең қимасының өлшемдерін модулді жүйемен алады, берілген конструкция түріне байланысты.
Тұтас құймалы тақта тиімді болуы тиіс және бетон мен арматура шығыны төмен болуы керек. Алдын ала тақта қалыңдығын оған түсер жүктеме мен алым өлшеміне байланысты (1 кестеден) алады, ал қаттылық шартын 2 кестеден алады. Құрылымдық шешіміне қарай отырып тақта қалыңдығын 60мм ден кем емес етіп алады.
Бетонды қорғағыштық қабат қалыңдығын қалыпты қолданыстағы тақтаның жұмысшы арматурасы және арқалықтар үшін 3кестеден алуды ұсынылады.
Кесте 1
Анықталған минималды арқалықты тақтаның өндірістік ғимраттардың қабатаралық қалыңдығы пайдалы жүктемеге байланысты қабылдайды.
Кесте 2
Қаттылық шартына байланысты минималды тақта қалыңдығы ұсынылады.
Тақта түрі және тірелу түрі
Бетон түрі
Ауыр
Жеңіл
Аралықты:
Еркін тірелу
Серпімді орналастыру
hs = (135) l s
hs = (145) l s
hs = (130) l s
hs = (135) l s
Ескерту: қабырғаға қарапайым тірелген жабындарды, еркін тірелген деп қарастырады, ал тұтас құймалы байланысқан темір бетонды арқалықтарды серпімді етіп қабылдайды.
Кесте 3
Ұсынылатын бетон қорғаныш қабатының қалыңдығы.
Элемент түрі
Қиманың биіктігі мен қалыңдығы, мм
Қорғаныш қабатының минималды қалыңдығы, мм
Көлденең жұмысшы арматура
Жабындар, қабырғалар, қырлы тақтаның сөрелері.
=100
10
Арқалық, тақта қабырғасы
150
20
Ұстындар
=250
20
Көлденең, таратушы және құрылымды арматура
Ауыр бетон элементтері
250
10
1.2 Арқалық торлардың нұсқаларын салыстыру және экономикалық тиімді жабынды алу
1.3Жабынды құрастырылымы
Тұтас құймалы қырлы жабынды элементтерді бетондау инвентарлы қалыптармен жүргізілгендіктен, ұстын торы сәйкесінше қалып қалқандарының ұзындығымен белгіленуі керек. Бұл жобалауда әдістемелік бағытта ұстын торын қалып қалқандарының ұзындығына қарамастан алуға болады.
Жабындарды құрылымдау үшін арқалықтық тордың 2-3 нұсқасын құру керек. Қаралып отырған арқалықты торлар бас арқалықтың және бас алымға қарай, қосалқы арқалық және тақтаға байланысты өзгертіледі. Қарастырылып отырған сұлбалардың ішінен әрі қарай дамыту үшін эканомикалық тиімді нұсқасы алынады, яғни темір бетон көлемі аз жұмсалатын нұсқасы алынады.
Тақтаның тірелу ауданының ұзындығы ls, sup және арқалық sup lsb, sup ; lmb, sup тірелуінің қабырғаның шартты беріктігі жергілікті сығумен беріледі, сонымен қоса тақтаның төменгі көлденең анкерлеу арматурасын және арқалық шеткі еркін тіреуін. Алдын ала өлшемді беру ұсынылады: ls, sup =120мм, lsb, sup =250мм, lmb, sup =380мм.
Жабын сұлбасын құрылымдау және олардың өлшемдерін белгілеу келесі жолмен жүргізген жөн.
ls,lsb,lmb- алымдар сәйкесінше жабын, қосалқы және бас арқалықтар метрмен
ns,nsb,nmb- алымдар саны сәйкесінше жабын, қосалқы және бас арқалықтар
qs,qsb,qmb- толық есептік жүктеме сәйкесінше жабын, қосалқы және бас арқалықтар
hs,hsb,hmb- биіктіктері сәйкесінше жабын, қосалқы және бас арқалықтар
gn- тұрақты жүктеменің, өз салмағын қоспағандағы, нормативті мәні кПа
рn- жабынға түсуші уақытша жүктеменің нормативті мәні, кПа
Нfl- қабат биіктігі
nfl- қабаттар саны
2.Тұтас құймалы темір бетонды есептеу
2.1Бастапқы мәліметтер
Жоспарда 24х57 м өлшемді және ұстын торының өстердегі 5,4х6,33 м өлшемді болатын ғимраттың ең тиімді жабын нұсқасын таңдау керек. Қабаттар саны 5 қабат биіктігі 3,3м тең. Қабатаралық жабындарға түсетін уақытша жүктеме 14,10кНм2 . Жабынға түсетін тұрақты жүктемені 0 деп қабылдаймыз, өйткені барлық нұсқалық есептеуде әсер ету көлемі бірдей болады, ал жүктемеге байланысты жеке қауіпсіздік коэффициентін 1,5 деп қабылдаймыз. С1620 бетон класының қолданысына байланысты 1класты сенімділіке жатады(сенімділік коэффициенті 1 тең).
2.2Нұсқа бойынша келтірілген жабының қалындығын табу
Бастапқы мәліметтер: 1-нұсқа бойынша.
ls=1,8м ; ns=15; γn=1 ; γf=1.5.
lsb=6,33м; nsb=9 ; Hf=3.3м; gk=0.
lmb=5,4м; nmb=5 ; hf=5; qk=14.1кНм2
Шешімі:
Жабынға түсетін толық есептік жүктеме:
gs+qs=γn1,1xgk+ls+γfxgk
gs+qs=11,1x0+1.8+1.5x14.1=23.13кНм
Қосалқы арқалыққа түсетін толық есептік жүктеме:
gsb+qsb=gs+qsls+0.04 γnlsb2
gsb+qsb=23.13*1.8+0.04*1*6.332=43.2 3 кНм
Бас арқалыққа түсетін толық есептік жүктеме:
gmb+qmb=gsb+qsblsb+0.07 γnlslmb2
gmb+qmb=43.23*6.33+0.07*1*1.8*5.42= 277.32кНм
hs,red - келтірілген жабын қалыңдығы:
hs,red=8.2*ls*gs+qs
hs,red=8.2*1.8*23.13=70.9мм
hsb,red - келтірілген қосалқы арқалық қалыңдығы:
hsb,red=0.54*lsbls*3(gsb+qsb)²lsb*n s-1ns
hsb,red=0.54*6.331.8*343.232*6.33*1 5-115=40.38мм
hmb,red - келтірілген бас арқалық қалыңдығы:
hmb,red=1.25lsb*3(gmb+qmb)²lmb*nsb- 1nsb
hmb,red=1.256.33*3277.322*5.4*9-19= 13.09мм
hc,red - келтірілген бас арқалық қалыңдығы:
hc,red=nfl*Hfl(gmb+qmb)11.5*ls*lsb* (nmb-1)(nsb-1)nmb*nsb
hc,red=5*3.3*277.3211.5*6.33*1.8*5- 19-15*9=24.83мм
hred - келтірілген жабын қалыңдығы:
hred=hs,red+hsb,red+hmb,red+hc,red
hred=70.9+40.38+13.09+24.83=149.2мм
Бастапқы мәліметтер: 2-нұсқа бойынша.
ls=2,11м ; ns=27; γn=1 ; γf=1.5.
lsb=5,4м; nsb=5 ; Hf=3.3м; gk=0.
lmb=6,33м; nmb=9 ; hf=5; qk=14.1кНм2
Шешімі:
Жабынға түсетін толық есептік жүктеме:
gs+qs=γn1,1xgk+ls+γfxgk
gs+qs=11,1x0+2,11+1.5x14.1=23.5кНм
Қосалқы арқалыққа түсетін толық есептік жүктеме:
gsb+qsb=gs+qsls+0.04 γnlsb2
gsb+qsb=23.5*2,11+0.04*1*5,42=50,75 кНм
Бас арқалыққа түсетін толық есептік жүктеме:
gmb+qmb=gsb+qsblsb+0.07 γnlslmb2
gmb+qmb=50,75*5,4+0.07*1*2,11*6,332 =274.9 кНм
hs,red - келтірілген жабын қалыңдығы:
hs,red=8.2*ls*gs+qs
hs,red=8.2*2,11*23.5=83,87мм
hsb,red - келтірілген қосалқы арқалық қалыңдығы:
hsb,red=0.54*lsbls*3(gsb+qsb)²lsb*n s-1ns
hsb,red=0.54*5,42,11*350,752*5,4*27 -127=32мм
hmb,red - келтірілген бас арқалық қалыңдығы:
hmb,red=1.25lsb*3(gmb+qmb)²lmb*nsb- 1nsb
hmb,red=1.255,4*3274,92*6,33*5-15=1 4,5мм
hc,red - келтірілген бас арқалық қалыңдығы:
hc,red=nfl*Hfl(gmb+qmb)11.5*ls*lsb* (nmb-1)(nsb-1)nmb*nsb
hc,red=5*3.3*274,911.5*2,11*5,4*9-1 5-19*5=24.6мм
hred - келтірілген жабын қалыңдығы:
hred=hs,red+hsb,red+hmb,red+hc,red
hred=83,87+32+14.5+24.6=179.5мм
Осы алынған нұсқаларды шығара отырып 1- нұсқа тиімді екендігіне байланысты қалған есептеулер осы нұсқа арқылы жүргізіледі.
Жабынның таңдалған тиімді нұсқасы үшін элементтерінің алдын ала көлденең қимасының қлшемдерін анықтау.
hs тақта қалыңдығын анықтау:
hs=26*ls*gs+qsα*fcd
hs=26*1.8*23.130.85*10.67=74.7мм
мұнда fcd - сығудағы бетон қарсыласуы, құрылымды қаттылық шартына байланысты талаптардан.
hs=135...145*ls=51.4...40 мм
1 кестеге сәйкес пайдалы жүктемелер және пайдалану класына қарай аламыз.
Нақты өлшем ретінде hs=80мм деп қабылдаймыз.
Қосалқы арқалық биіктігін анықтаймыз hsb:
hsb=80*3gsb+qsb*lsb2(α*fcd)
hsb=80*343.23*6.3320.85*10.67=460.7 мм
Конструктивті қаттылық шартының талаптарына байланысты:
hsb=112...120*lsb=527.5...316.5 мм
Арқалық өлшемдерінің градация шарттарына назарға аламыз, нақты өлшем ретінде hsb=470мм деп қабылдаймыз.
Арқалық ені: bsb=0.3...0.5hsb=0.3...0.5*420=126. ..210 мм
Нақты өлшем ретінде bsb=200 мм деп қабылдаймыз
Бас арқалықтың биіктігін hmb анықтау
hmb=125*3gsb+qsb*lmb2(α*fcd)
hmb=125*3277.32*5.420.85*10.67=685. 76мм
Конструктивті қаттылық шартының талаптарына байланысты:
hmb=18...115*lmb=675...360 мм
Нақты өлшем ретінде hmb=700 мм деп қабылдаймыз.
Бас арқалық ені:
bmb=0.3...0.5hmb=0.3...0.5*700=210. ..350мм
Нақты өлшем ретінде bmb=300 мм деп қабылдаймыз.
Ұстынның шаршы қимасының бір жағы келесі жолмен анықталады:
hc=bc=160nfl*qmb*lmbls30*α*fcd+4-γn *nfl*Hfl
hc=bc=1605*277.32*5.41.830*0.85*10. 67+4-1*5*3.3=532.47 мм
Ұстын қимасының өлшемдерін градация шарттарын назарға ала отырып, hc=bc=500мм деп қабылдаймыз.
3.Тұтас құймалы темір бетонды арқалықты жабынды құрылымдау және есептеу
3.1Бастапқы мәліметтер
2.2 және 2.3 бөлімдерде шығарылған тақта және қосалқы арқалық өлшемдері арқылы қажетті арматуралау және тұтас құймалы арқалықты тақта жабынын С1620 бетонды және уақытша (пайдалы) жүктеме qn=9.5 кПа болғанда анықтау керек. Жабындыны арматуралау үшін рулонды дәнекерленген тор қалыптағыдай S500 класты сымды диаметрі 3; 4; 5 мм немесе ыстықтай өңделген арматура S400 класын диаметрі 6; 8мм аламыз.
Есептік аламын анықтау
Жабынды сататикалық есептеуді жүргіземіз оны көп алымды кесілген арқалық деп енін b= 1000мм тең етіп аламыз.
Кірпішті қабырғаға байланысын а=250мм
Шеткі есептік алымын есептеу:
l0,кр=ls-а-b sb2+ls,sup2=1800-250-2002+1202=1510 мм
Орталық есептік алымын есептеу:
l0,ср=ls-b sb=1800-200=1600мм
Жабын алаңының өлшемін ұзын бойымен бағытталуы:
1-2 және 9-10 өстер арасы
ls,кр=lsb-а-b mb2+ls,sup2=633.-250-3002+1202=5990 мм
2-9 өстер арасы
l0,ср=ls-b mb=6330-300=6030мм
Жабын арқалықты ретінде есептеледі, ls,крl0,кр және ls,срl0,ср ≈3,72
3.3Тақтаға түсетін жүктемені анықтау
Еден жабынын келесі құрылымдармен алады: керамикалық тақта, цемент-құм ерітінді М200. 1м2 жабын үстіне түсетін жүктеме кПа 4 кестеде берілген.
Жүктемелер түрі
Нормативтік жүктеме, кПа
γf
Есептік жүктеме, кПа
Тұрақты g:
-тақталы еден
l=10мм,
p=20кНм3
-цемен-құмды стяшка
l=15мм,
p=22кНм3
-тақтаның өз салмағы
һs=80мм,
p=25кНм3
0,20
0,33
2,0
1,35
1,35
1,35
0,27
0,45
2,70
Барлығы:
2,53
3,42
Уақытша q:
Ғимаратқа байланысты
9,5
1,5
14,3
3.4 Жабынға түсетін ішкі күштерді анықтау
Жабын көп алымды арқалық ретінде қарастырылып, біқалыпты жүктелген және таратылған жүктеме. Сызық ені bs=100см немесе 1м түсетін жүктеме, тақтаға 1м2 келуші, 1м жүктеме көлеміне тең. Осыған байланысты жабынға түсетін есептік жүктеме: тұрақты жүктеме g = 3.42кНм, уақытша жүктеме q=14.3 кНм.
Шеткі алымдарда және шеткі тіректер қимасының 1-1 және 2-2 иіуші момент тең:
M1=g+q*l0,кр211=3.42+14.3*1.51²11=3 .67кНм
Бөлінген кездегі арматуралау бірінші қысқа уақытты тіректе момент тең:
M3=g+q*l0,кр214=3.42+14.3*1.51²14=2 ,88кНм
Орталық алымдарда және орталық тіректерде жабын үшін арқалық контур бойымен арматуралану түріне қарамастан моменті:
M2=g+q*l0,ср216=3.42+14.3*1.6²16=2, 83кНм
Орталық алымдарда және орталық тіректерде, жабын шектесуі барлық бойында тұтас құйыла арқалықтармен байланысқан моменті:
M4=0,8*M2=0,8*2,85=2,26 кН*м
Көлденең күштер:
VВл=Vmax=0,6*g+q*l0,кр=0.6*3.42+14. 3*1.51=16kH
VA=0,4*g+q*l0,кр=0.4*3.42+14.3*1.51 =10.7kH
VВпр=Vсл+Vспр=0,5*g+q*l0,кр=0.5*3.4 2+14.3*1.6=14,18kH
3.5Қалыпты және еңіс қимасының беріктігін есептеу
С1620 класты бетон үшін нормативті және есептелінген есептік мінездемесі: fck=16МПа, γс=1,5 , сонда fcd=10.67МПа ; α=0,85
С1620 класты бетон үшін εcu=3.5% , εc=0.810, k2=0.416 ,
C0=w0k2=1.947
S500 арматура класты есептік мінездемесі fуd=410МПа, S400 арматура классы үшін fуd=365МПа, Es=2*105МПа
Есептеуге алынған қима өлшемі: b=1000 мм hs=80 мм ,
с=c0+d2=25+62=28мм
c0 - жабын арматурасының қорғаныш қабаты
Жабын қимасының жұмыс биіктігі: d=hs-c=80-28=52мм
Қима
М, кНм
d, мм
αm
η
Қима ауданы, см2
есептік
Минимлды
Аst,min
S500 класы үшін
S400 класы үшін
Шеткі алым және шеткі тіреу үзіліссіз арматуралау
3,67
52
0,112
0,9387
1,379
1,55
... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
