Тақырыбы: Әуесуреттердегі құжаттар арқылы топографиялық план және карта құрастыру. Жергілікті фототопографиялық түсірілім. Жеке (дара) суреттер теориясы.

Орындаған: Сұлтанғали Ж.,
Шынжырхан Ш, Азханов Х,
Түзелбай С, Ұйқас Қ
Тексерген: Какимжанов Е.Х

Алматы, 2019

Жоспар
Кіріспе
Негізгі бөлім
а. Әуесуреттердегі құжаттар арқылы топографиялық план және карта құрастыру
б. Жергілікті фототопографиялық түсірілім
в. Жеке (дара) суреттер теориясы
Кіріспе
Пайдаланылған әдебиеттер

Кіріспе
Халықаралық фотограмметрия және қашықтықтан зондтау қоғамының (ISPRS) қазіргі анықтамасы бойынша, "фотограмметрия және қашықтықтан зондтау-бұл байланыссыз түсірілім құралдарымен және жер және оның қоршаған ортасы, басқа да физикалық объектілер мен процестер туралы басқа да құрылымдарымен, тіркеу, өлшеу, талдау және ұсыну жолымен сенімді ақпарат алу көзі, ғылымы және технологиясы". Фотограмметрияны және қашықтықтан зондтауды барынша қолдану аэротопографияда, топографиялық және кадастрлық карталарды құру және жаңарту кезінде, сондай-ақ геоақпараттық жүйелерді құру кезінде кеңінен қолданылады.
Алғаш рет фотосурет пайда болғаннан 13 жылдан кейін фотограмметрия ғылымы пайда болды. 1852 жылы жергілікті жердің жоспарын жасау үшін француздық инженер Эмме Лосседа Париждің алғашқы перспективті суреттерін алды. Түсірілім әуе шарында өткізілді. Кейінірек стерео компаратор құрастырылды, ол стереоскопиялық түрде кейбір базадан (кейбір қашықтықтан) алынған екі жабылатын суретті қарауға мүмкіндік берді. Бұл база суретке түсіру базисі деп аталды, ал жабылатын суреттер - суреттер стереопарасы. Сол және оң көзді бөлек қараған кезде байқаушының санасында суреттер бірыңғай көру бейнесіне қосылады. Сондықтан стереокомпаратордың өнертабысынан кейін суреттердің координаттары мен параллакстарын жоғары дәлдікпен өлшеу мүмкіндігі пайда болды. Егер стереобақылау кезінде суреттерді көру өрісіне өлшеу маркаларын енгізсе, онда олардың көмегімен сол суреттің нүктелерінің жазық координаттарын және көлденең параллакстарды (өлшенген абсциссалардың айырмашылықтары) және бірдей нүктелердің тік параллакстарын (өлшенген ординаттардың айырмашылықтары) өлшеуге болады. Бақылау кезінде екі марканың орнын ауыстыру кезінде бір кеңістіктік маркаға құйылады. Мұндай совмещение в маркалы действительном кеңістікте қиылысында проектирующих сәулесінің мүмкіндік береді есептеу кеңістіктік координаттары нүктесі. Стереоскопиялық модель, Егер суреттер түсірілгенде, яғни өзара немесе сыртқы бағдарлау процесін орындағанда орын алса, жасалуы мүмкін. Суреттерді өзара бағдарлау-бұл суреттердің бір-біріне және суретке түсіру базисіне қатысты бұрыштық жағдайы анықталатын процесс. Нәтижесінде суреттердің аттас нүктелері үшін қиылысатын жобалаушы сәулелер жатқан базистік жазықтықтарды жүргізуге болады. Суреттердің сыртқы бағыты-бұл тірек нүктелерінің координаттары мен суреттегі олардың суреттерінің координаттары арқылы берілген кеңістіктегі координаттардың кеңістіктегі суреттердің сызықтық және бұрыштық жағдайы анықталатын процесс.

Негізгі бөлім
а. Ғарыш түсірілімдерін фотограмметриялық өңдеу әдістемесі оларды алу шарттарымен, яғни фотокамераның және ғарыш объектісінің өзара орналасуымен, фотокамераның оптикалық осінің бағдарымен, бейнеақпаратты тіркеу әдісімен айқындалады.
Әрбір ғарыштық ұшуды жоспарлау кезінде орындау барысында мүмкіндік беретін оңтайлы траекторияны таңдайды белгіленген бағдарламаны іске асыру кезінде барынша ақпарат алу ғылыми-техникалық міндеттерді шешу. Траекториялардың барлық алуан түрлілігін төрт топқа бөлуге болады: түзу сызықты, эллиптикалық, параболикалық, гиперболалық.
Тікелей желі бойынша ғарыш аппаратының қозғалысы жылдамдық векторы тарту орталығы арқылы өтетін жағдайда ғана. Траекторияның мұндай нысаны планетаның бетіне тек оның тартылу күшінің әсерінен немесе оның бетінен тік ұшып көтерілу.
Эллиптикалық траекториялар ғаламшардың спутниктерінің орбиталары болып табылады, ол эллипстің фокустарының бірінде орналасқан. Нүкте
планетаның ортасына жақын орбиталар перицентр деп аталады, ал ең алыс-апоцентром. Эллиптикалық траекториялардың жеке жағдайы айналма орбиталар болып табылады.
Параболикалық және гиперболалық траекториялар сәйкес келеді парабола немесе гипербола бойынша ғарыш аппаратының қозғалысы.
Траекториялардың соңғы үш түрі спутниктің орбитасына шығумен басқа планеталарға ұшу үшін, ұшып өту үшін немесе жерге қайтумен ұшу.
Ұшудың оңтайлы траекториясын таңдағаннан кейін түсіру аппаратурасының тасымалдаушысы онда түсіру учаскелерін белгілейді (сеанстар) ғарыштық суреттер бойынша шешілетін міндеттерге байланысты. Келесі түсіру опциялары мүмкін сеанстар:
1) планетаға ұшқанда немесе одан ұшқанда,
2) шеткі орталық ауданнан өту кезінде, планета жанынан ұшып өту немесе оны айналып өту,
3) спутниктің орбитасы бойынша оның әртүрлі учаскелерінде ұшқан кезде.
Бұдан басқа, егер ұшу бағдарламасында планетаның бетіне қону белгіленген болса, онда түсіру жер бетіндегі фототүсірілімге ұқсас стационарлық немесе жылжымалы ғарыш аппараттарынан жүргізілуі мүмкін.
Орындалатын жұмыстардың ауқымды қатары масштабты карталарды құруды қамтиды, оларға 1:5000, 1:10 000, 1:25 000, 1:50 000 масштабтағы карталар мен пландар жатады. Топографиялық карталарды жасау және жаңарту үшін негіз ретінде әртүрлі ғарыш аппараттарынан Жерді қашықтықтан зондтау (ЖҚЗ) деректері пайдаланылады.
Топографиялық карталарды жасау технологиясы жұмыстардың толық циклін -- ЖҚЗ деректерін алдын ала өңдеуден және дешифрлеуден бастап дайын картаны векторлық түрде және қажетті форматта алғанға дейін орындауды көздейді. ЖҚЗ деректерінен басқа картографияланатын аумаққа әртүрлі картографиялық және анықтамалық деректер (дешифрлеуге арналған эталондар, далалық зерттеу нәтижелері және т.б.) пайдаланылуы мүмкін.
Топографиялық карталарды құру және жаңарту процесі ЖҚЗ деректерін өңдеуді және векторлық картаны тікелей жасауды (немесе жаңартуды) қамтиды. ЖҚЗ деректерін өңдеу Trimble INPHO фотограмметриялық кешенінде және ENVI ЖҚЗ деректерін өңдеуге арналған бағдарламалық кешенде жүргізіледі. Цифрлау және атрибуттау ArcGIS геоақпараттық жүйесінде немесе басқа ГАЖ-қосымшаларда жүргізіледі.
-ЖҚЗ деректерін өңдеу және шифрлеу кезеңі:
-ЖҚЗ деректерін фотограмметриялық өңдеу;
-рельефтің сандық моделін құру (ЦМР);
-топографиялық карта мазмұнының элементтерін дешифрлеу және векторлау;
-жер бедерінің, табиғи және антропогендік объектілердің биіктігі мен нысандарын анықтау, басқа да қажетті өлшемдерді жүргізу (жолдардың, өзендердің ені және т. б.);
-қажет болған жағдайда далалық зерттеулер үшін жерге шыға отырып, ЖҚЗ деректерін өңдеу және дешифрлеу нәтижелерін тексеру;
-ортофотоплан құру.
-Картаны тікелей жасау кезеңі қамтиды:
-редакциялық-дайындық жұмыстары;
-ортофотоплан бойынша Жоспарлы-биіктік негіз элементтерін векторлау (гидрография, жол желісі, ғимараттар мен құрылыстар және т. б.);
-ортофотопланда жоқ мазмұн элементтерін құру (шекаралар, атаулар және т. б.));
-адрестік деректер базасын құру;

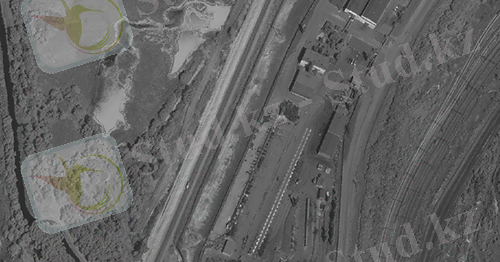

1-сурет. WorldView-1 ғарыштық суретінің фрагменті.

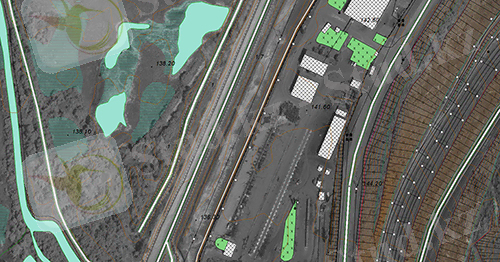

2-сурет. Карта мазмұнының нысандарын векторлау.

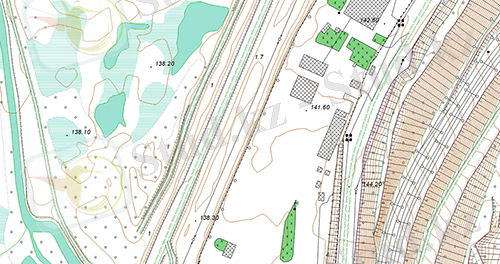

3-сурет. Құрылған векторлық картаның фрагменті.

Жергілікті фототопографиялық түсірілім
Фототопография топографиялық карталар мен жоспарлар жасау және фототүсірілім материалдарын пайдалана отырып, жергілікті жердің сандық модельдерін құру міндетін атқарады. Бұл фотограмметрияның бір бөлімі болып табылады. Суреттер бойынша топографиялық карталар мен жоспарлар жасау процестері кешені фототопографиялық түсірілім деп аталады.
Жергілікті жерді суретке түсіру үшін қолданылатын техникалық құралдарға байланысты фототопографиялық түсірудің екіге бөледі:
* жергілікті фототопографиялық
* аэрофототопографиялық
таулы жерлерде оларды кейде біріктіреді.
Жергілікті фототопографиялық түсірілімде жер бетіндегі нүктелерді фототеодолитпен суретке түсіреді. Оны көбінесе биік таулы және таулы, ашық жерде, және рельефі күрделі нысандары бар жерлерде қолданады.Жер бетіндегі фототопографиялық түсірілім кейбір Базис ұшынан фототеодолиттердің көмегімен алынған зерттелетін аумақтың жер бетіндегі фотосуреттерін пайдалануға негізделген . Фотосуреттерді өңдеуді стереофотограмметриялық әдіспен, арнайы аспаптардың көмегімен орындайды. Бұл түсіру әдісі кейде фототеодолит немесе жер бетіндегі стереофотограмметриялық түсірілім деп аталады. Қазіргі жағдайда фототеодолитті түсіру негізінен сәулет өлшемдері, ... жалғасы
