Кіріспе

Елімізде құрылыс материалдары өнеркәсібінің маңызы зор - құрылыс жұмыстарының қарқыны мен сапасы өндіріс деңгейіне толығымен байланысты.
Құрылыс материалдары өнеркәсібінің техникалық прогресінің басты бағыттары:
- энергетикалық, материалдық және еңбек ресурстарының аз шығынымен өнім алуды қамтамасыз ететін жаңа технологиялық процестерді құру және бар технологиялық процестерді жетілдіру;
- құрылыстың ең жоғары талаптарына жауап беретін, берілген қасиеттері бар құрылыс материалдары мен бұйымдарының жаңа түрлерін алу;
- аз қалдықсыз және қалдықсыз технологияларды кеңінен енгізу, өндірістің қайталама өнімдерін пайдалану.
Ғимараттар мен құрылыстардың түрлі пайдалану жағдайлары, технологиялық процестердің параметрлері құрылыс материалдарына қойылатын әртүрлі талаптарды негіздейді, ал осыдан олардың қасиеттерінің өте кең номенклатурасы туындайды: қалыпты немесе жоғары температурада беріктігі (соңғысы материалдың ыстыққа немесе отқа төзімділігін сипаттайды), суға төзімділігі, әртүрлі тұздардың, қышқылдар мен сілтілердің әсеріне қарсы төзімділігі, шлак төзімділігі (металлургиялық процестерде ерекше мәні бар) және т. б.
Құрылыста және техникада сұйықтықтарға, жылу газдарына, суыққа, электрлік және радиоактивті сәулеленуге арналған материалдардың өткізгіштігі (немесе өткізбеушілігі) кем емес маңызды.
Соңында тұрғын және қоғамдық ғимараттардың, бақтар мен парктердің үй-жайларын әрлеуге арналған материалдар әдемі және берік болуы тиіс.
Тағы бір маңызды міндет құрылыс материалдары өнеркәсібін озыңқы дамыту, өзіндік құнды және үлестік күрделі салымдарды бұлжытпай төмендету болып табылады.
Құрылыс материалдарын қолдану оларды құрылыс мақсаттары үшін ғана пайдаланумен шектелмейді. Онсыз бірде-бір техника аймағы болмайды.
Химиялық өнеркәсіп объектілерін конструкциялық жобалаудың маңызды операцияларының бірі монтаждық пысықтау болып табылады, оның нәтижесінде жабдықты орналастыру және цех ішіндегі құбырларды трассалау міндеттері шешіледі, жобаланатын өндірістің технологиялық жабдықтарын барлық технологиялық құбырлардың сызбалары мен байламалары жасалады.
Бұл міндет химия өнеркәсібі объектілерін жобалаудың ең қиын міндеттеріне жатады.
Оны автоматтандыру технологиялық схеманы аппаратуралық ресімдеудің мерзімін қысқартуға мүмкіндік береді. Өндірісті жинақтау деп технологиялық процестің қалыпты ағынын, жабдықты пайдалану қауіпсіздігін, құрылыстың оңтайлы көлемі кезінде аппаратураны монтаждау және жөндеу үшін қалыпты жағдайларды қамтамасыз ететін технологиялық жабдықтар мен құрылыстардың жобалық орналасуын түсінеді.

Бөлім 1. Патенттік ізденіс, қолдану саласы, жіктелімі, конструкциясын суреттеу

Білікті ұсақтағыштың негізгі жұмыс органы көлденең оське айналатын цилиндрлік білік болып табылады. Ұсақтауға жататын материал жоғарыдан беріледі, біліктер немесе біліктер мен ұсақтау камерасының футеровкасы арасында тартылады және осының нәтижесінде ұсақталады.
Біліктік ұсақтағыш біліктер саны бойынша (бір-, екі - және үш білікті және одан да көп); ауысымдық жұмыс органдарының типі бойынша (біліктердің тегіс, кедір-бұдырлы және тісті беттері бар) жіктеледі. Білікшені сипаттайтын негізгі параметрлер: білікшенің диаметрі мен ұзындығы. Тегіс біліктердің диаметрі тиелетін материал кесектерінің ең үлкен мөлшерінен 15-20 есе артық; кедір-бұдырланған - 10 есе және тісті-1,5-2 есе артық; біліктердің ұзындығы оның диаметрінен 0,3-0,7 құрайды.
Біліктердің айналу жиілігі 50-180 айнмин. біліктік ұсатқыштың өнімділігі 8-ден 250 тсағ дейін (біліктің айналу жиілігіне, оның ұзындығына, сондай-ақ шығу саңылауының еніне пропорционалды); бөлшектеуден кейін кесектердің ірілігі жұмыс органдарының типіне және шығу саңылауының еніне байланысты. Қатты жыныстар үшін 4-ке дейін; жұмсақ және тұтқыр үшін 6-8; тұтқыр сазды балшықтар үшін (тісті білікшелерде ұсақтау кезінде) 10-12 және одан көп.
Конструктивті білікті ұсақтағыш көбінесе біліктерге қатты бекітілген біліктермен орындалады, олардың корпустары цилиндрлік серіппелер тіректеріне үнемі қысылады. Тіреулер мен корпустардың арасында білік арасындағы саңылаудың шамасын реттейтін төсемдер орнатылады. Білікше ұсақтағыштың жетегі-электр қозғалтқышынан.
Бір және екі тісті біліктері бар білікті ұсақтағыш әктасты, мергельді, бор ірі ұсақтау үшін қолданылады. Кең таралған екі және үш білікті ұсақтағыштар орташа және ұсақ ұнтақтау үшін тегіс және рифленды бандаждар. Тау-кен кәсіпорындарында Орнатылатын стационарлық Білікше ұсақтағыштар және ұсақтау-сұрыптау қондырғыларына кіретін жылжымалы Білікше ұсақтағыштар қолданылады (сурет 1).
Валкалы ұсақтағыштың құнына конструкцияның қарапайымдылығы, қызмет көрсету және ылғалды материалдарды ұсақтау мүмкіндігі жатады; кемшіліктерге -- жоғары емес өнімділік және біліктердің жұмыс беттерінің үлкен жергілікті абразивті тозуы. Біліктік ұсатқыштың құрылымын жетілдіру жолдары - цилиндрлік серіппелерді амортизациялайтын пневмо-және гидроцилиндрлермен, ал электр жетегі редукторының тісті дөңгелектерін пневмошиндермен ауыстыру.
Конструктивтік орындау бойынша валкалы ұсақтағыштар бір-, екі - және төртвалкалы болады. Соңғы жағдайда біліктердің бір жұбы екіншісінде орналасады, яғни төртвалкалы ұсақтағыш бір корпусқа орнатылған еківалкалы ұсақтағыштар ретінде қарастырылуы мүмкін.
Біліктердің беті тегіс, бұдырлы, қырлы және тісті. Ұсақтау беттерінің комбинациясы әртүрлі болуы мүмкін: мысалы, екі білік тегіс беті немесе бір тегіс, екіншісі - кедір-бұдырлы және т. б.
Бірдей диаметрде кедір-бұдырлы және тісті біліктер тегіс материалдан үлкен кесектерін ала алады. Мәселен, егер D-біліктің диаметрі, d-материал кесегінің диаметрі, онда орташа беріктіктегі жыныстарды ұсату кезінде тегіс біліктер үшін Dd қатынасы 17-20, кедір-бұдырланған және тісті 2-6 құрайды.
ДГ, ДВГ типті білік диаметрі 200 мм-ге дейінгі зертханалық валкалы ұсақтағыштар бар.
Өнеркәсіптік білікті ұсақтағыштың диаметрі 400-500 мм және ұзындығы 0,4-1,0 диаметрге тең (тісті біліктердің ұзындығы диаметрден артық болуы мүмкін).
Валкалы ұнтақтағыштар тегіс және бұдырлы біліктерде және жұмсақ (80 МНм2 дейін) - тісті біліктерде негізгі орташа беріктіктегі (150 МНм2 дейін) материалдарды орташа және ұсақ ұнтақтау үшін қолданылады.
Құрылыс материалдары өнеркәсібінде еківалкалы ұсақтағыштар кең таралған. Мұндай ұсақтағыштар әсіресе ылғалды және тұтқыр материалдарды ұсақтау үшін ыңғайлы (мысалы, саз, өйткені басқа ұсақтағыш машиналар ұқсас материалдармен бітеледі, ал валкалы ұсақтағыштарда біліктердің бетінен жабысқақ материалды алатын арнайы қырғыштар орнатылуы мүмкін.
Біліктер бір-біріне қарама-қарсы айналады және олардың арасында түскен материалды бөлшектейді, бұл ретте ішінара уатылады. Кейде кейбір материалдарды ұсақтау кезінде қажетті үйкеліс әсерін арттыру үшін біліктерге әртүрлі шеңберлік жылдамдықты хабарлайды.
Төменде екі білігі бар валкалы ұсақтағыштың жалпы түрі көрсетілген, олардың біреуі тегіс, екіншісі кедір-бұдырлы. Біліктердің біреуінің подшипниктері 1 ұсақтағыш корпусына бекітіледі.
Корпус пен раманың жоғарғы бөлігінде біліктер арасындағы саңылауды реттеуге мүмкіндік беретін тартқыштар мен серіппелер жүйесінен тұратын, сондай-ақ жарамсыз зат түскен кезде біліктердің айырылуына жол беретін 4 сақтандырғыш механизмімен өзара байланысты. Бұл жағдайда біліктер жылжымалы рамамен және онда орнатылған электр қозғалтқышпен бірге топсаның айналасында бұрылады және біліктер арасындағы саңылау артады. Айналмайтын зат өткеннен кейін серіппені бастапқы қалыпқа қайтарады. Материалды ұсақтау үшін қажетті күш серіппелерді алдын ала сығумен қамтамасыз етіледі.
Біліктердің бірінің білігінің мойынтіректері серіппелерге тіреледі және қозғалуы мүмкін. Нәтижесінде, жарылмайтын зат түскен кезде бір білік екіншісінен шығып, жарылмайтын затты өткізіп жіберуі мүмкін, содан кейін серіппенің әсерінен бастапқы қалыпқа оралады.
Біліктерді жетектеу төменде көрсетілгендей жүзеге асырылады. Клиноременді және тісті берілістер арқылы қозғалтқыштан бір білік айналуға келтіріледі, екінші білік жарамсыз заттарды өткізу кезінде біліктердің кетуіне жол беретін ұзартылған тістері бар бірінші тісті доңғалақтармен байланысты.

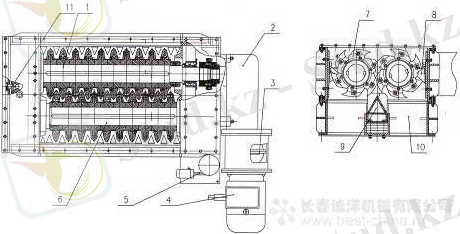

Сурет 1. Білікті ұсатқыш

Әр білікте шкив бар, сондықтан ұсақтағыштың жұмысы кезінде қосымша түтік моменті дамиды, нәтижесінде материалды ұсақтау біркелкі болады.
Әрбір біліктің жетегі корпуста және жылжымалы рамада орнатылған электр қозғалтқыштардан клино уақытша беріліспен жүзеге асырылады, сондықтан біліктердің алшақтығы кезінде центаралық клйноремендік берілістің арақашықтығы өзгермейді.
Бандаж валка жеке секторлардан тұрады, бұл ұсақтағышты бөлшектемей, тозған бандаждарды ауыстыруға мүмкіндік береді. Бандаждар марганецті болаттан жасалады.
Құрылыс материалдары өнеркәсібінде балшық массасын өңдеу және одан тастарды жою үшін дезинтеграторлық біліктер қолданылады. Олар екі біліктен тұрады, оның ішінде 1 үлкен диаметрлі біліктер тегіс болады, ал 3 кіші диаметрлі біліктердің жұмыс бетінде биіктігі 8-10 мм қабырға бар.

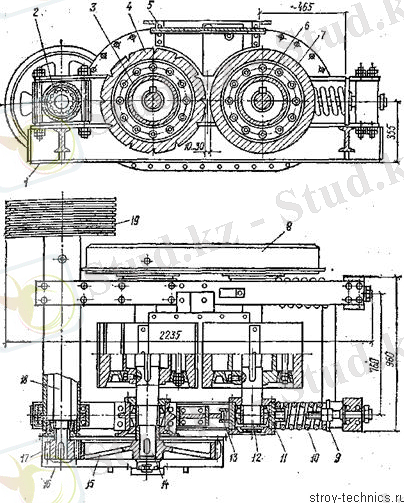

Сурет 2. Біліктер сызбасы

Бастапқы материал 2 воронкаға тиеледі және жылдам жүретін білікке түседі. Балшық кесектері валканың қабырғасына ұра отырып, деформацияланады, жылдамдықты жоғалтады және біліктер арасындағы саңылауға тартылады. Қатты қосылыстар, мысалы, тастар, құлпынай қабырғаларымен төгіледі және бұру науасына түседі. Осылайша, дезинтеграторлық біліктерде саз ұнтақтау оны қатты қоспалардан тазартумен ұштасады.
Төменде тесік біліктердің жалпы түрі (а) және кинематикалық схемасы (б) көрсетілген. Олар тыныш жүрісті 1 және жылдам жүрісті 2 валкадан тұрады, олардың әрқайсысы 3 жеке электр қозғалтқышынан 4 редуктор арқылы және 4 редуктор және 5 тісті бу арқылы Тынық жүрісті білік үшін айналуға келтіріледі. Тыныш жүрісті Білік 6 сақтандырғыш серіппелерге тіреледі және жарамсыз заттардың бастапқы материалына түскен кезде осы затты өткізіп, тез өтімді біліктен кетуі мүмкін.

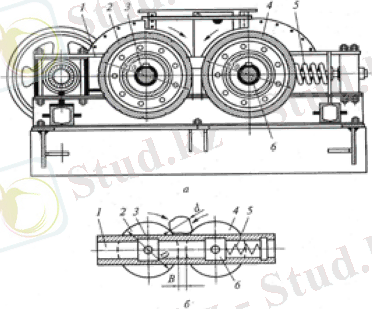

Сурет 3. Тісті ұсатқыштар

Біліктердің беті тесік. Бастапқы масса қабылдау шұңқырына беріледі және бір-біріне қарама-қарсы айналатын екі біліктер арасында тартылады, онда балшық массасы майланады, біліктердің әр түрлі шеңберлі жылдамдығының арқасында жуылады және біліктердің ішіне тесік арқылы сатылады; одан әрі ол бұру конвейеріне түседі. Бұл ретте балшық массасында бар қатты қосылыстар ұсақталады, өйткені тыныш жүрісті білік серіппелерінің алдын ала тартылу күші осындай күштерге есептелген.
Валкалы ұнтақтағыштарда көбінесе бандаждардың орташа бөлігі (ұзындығы бойынша) тозады, нәтижесінде ұсақталған өнімнің ірілігі біркелкі емес болып шығады. Сондықтан кейбір ұсатқыштарда біліктердің ұзындығы бойынша бастапқы материалды біркелкі бөлетін құрылғылар, сондай-ақ алдын ала жөндеу кезінде бандаждарды ағызуға арналған құрылғылар қарастырылған [2].

Бөлім 2. Негізгі параметрлерін таңдау және есептеу

Ұсақтағыштар көмірді, кенді, әктасты және басқа да материалдарды ұсақ және орташа ұсақтау үшін қолданылады. Валкалы ұнтақтаушы (4-сурет) - бірдей айналу жиілігімен бір-біріне қарама-қарсы айналатын 3 және 5 бірдей диаметрлі екі білік.

4 сурет. Білікті ұсақтағыштың схемасы

Нәзік материалдар үшін бұдырлы және тісті біліктер де қолданылады. Білікшелердің бірінің мойынтіректері бағыттауыштарда сырғуы мүмкін және 2 серіппелермен ұсталуы мүмкін.
Екі біліктердің мойынтіректерінің арасында біліктер арасындағы саңылаудың ені реттелетін 4 төсемдер орналастырылады. Бұл саңылаудың өлшемі ұсақтағыштан шығатын ұсақталған өнімнің ең үлкен мөлшерін анықтайды.
Тегіс біліктер үйкеліс күші арасындағы бөліктерді созып, материалдың кесектерін жаншып ұсақтайды. Тісті біліктер материалды жару арқылы ұсақтайды.
4-суретте көрсетілгендей, созылатын кускімен жанасу нүктелерінде тегіс біліктердің беттеріне жанасатын ОМ және ON-ның қиялданған жазықтықтары бір-бірімен β = 2α бұрышын құрайды, мұнда α валкалы ұсақтағыштың валкалы ұсақтағышын қармау бұрышы деп аталады.
Материалдың кесектерін біліктер арасындағы кеңістікке тарту үшін β = 2 α шарты сақталуы тиіс. Демек, бұл ұсақтағыш үшін
α = φ,
мұнда φ-білік туралы кесек материал үйкеліс бұрышы; (φ = arctg f).
Осылайша, материалды үйкеліс коэффициенті үшін F =0,3 және қармау бұрышы α=16°42'болуы тиіс. Тегіс біліктерге арналған ұсақтау жиілігі i =Dк d =3 5, кедір-бұдырлы және тісті-8-ге дейін; мұндай ұсатқыштардан көлемі 20 мм кем емес кесектер шығады.

Сурет 5. Білікті ұсақтағыштың жұмыс схемасы

DК ұнтақталған материалының ең үлкен ірілігі біліктердің диаметріне, олардың бетінің жай-күйіне және біліктер арасындағы саңылауға байланысты. Тегіс біліктерде Dк =(0,040,056); рифлендер үшін Dк =(0,080,1).
Ұсақтағыш өнімділігі ... жалғасы
