Қазақстан Республикасының білім және ғылым министрлігі
Қ. Жұбанов атындағы Ақтөбе өңірлік мемлекеттік университеті
Техникалық факультеті
Мұнай-газ ісі кафедрасы

Мәнжазба

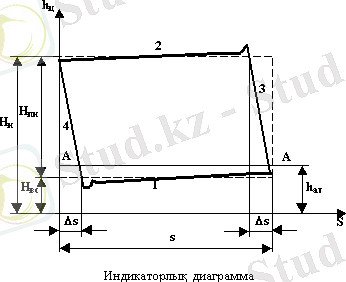

Тақырыбы:Сораптар диагностикасы құралы-индикаторлы диаграмма

Орындаған: Сулейменов Н

Ақтөбе 2019

Жоспар
Кіріспе
Негізгі бөлім
2.1 Сораптар диагностикасы
2. 2 Көлемді сораптар.

Қорытынды
Пайдаланылған әдебиеттер

Кіріспе
Сораптар, гидравликалық машиналар ретінде, ұзақ уақыт бойы тек су айдау үшін қолданылатын. Қазіргі таңда сораптар адамзат қызметінің көптеген салаларында (коммуналды және өндірістік сумен қамтамасыздандыру, гидроаккумуляция, тасымалдау). Сораптар жылу электр станцияларында қолданылады, сонымен қоса мұнай, мұнай химиясы, химия, қағаз, торфты, металлургия және басқа да өнеркәсіп салаларында қоданылатын сораптар белгілі. Көмекші құрылғы ретінде (үйкеліс түйіндерін майлау мен отын беру үшін) сораптар көптеген машиналар құрамына кіреді: іштен жану қозғалтқыштары, сұйықты-ракеталы қозғалтқыштарда және т.б. плазманы игеру жолында плазмалық сораптар пайда болып жатыр.
Сораптардың құрылымдық түрлері өте көп, сондықтан оларды тағайындалуы бойынша топтастыру қиын. Сорапты қазіргі таңда қозғалтқыштың механикалық энергияны айдалатын сұйықтың энергиясына түрлендіретін машина ретінде анықтаған жөн.
Сораптардың гидроқозғалтқышпен көптеген ұқсастықтары бар, өйткені оларда сұйықтың энергиясын механикалық энергияға түрлендіру процессіне кері процесс жүреді. Сондықтан сораптар мен гидроқозғалтқыштардың теориясы және құрылымдық құрылуы ұқсас болады.
Сұйытықтар мен газдардың физикалық қасиеттері (газдың дыбыс жылдамдығына дейін) өте ұқсас, бұл сораптарды газ машиналарының энергетикалық тобымен - желдеткіштер, газүрлегіштер, компрессорлар және кері процесті машиналармен - бу және газ турбиналарымен аз мөлшерде салыстыруға мүмкіндік береді.
Сораптардың басқа энергетикалық машиналарымен ұқсастығын анықтау машина жасаудың аралас салалары тәжірибесін пайдалануға мүмкіндік береді. Сонымен қатар сорап жасау тәжірибесі гидротурбиналарды, компрессорлық машиналарды және желдеткіштерді жобалағанда пайдалануға болады.

2.1 Сораптар диагностикасы

Сораптық-компрессорлық тізбек - өнімді қойнауқаттан мұнай мен газды шығаруға арналған. Бұрандамен жалғастыру арқылы сораптық-компрессорлық құбырлардан құрастырылады. Құбыр диаметрі 33-114 мм, қабырғасының қалыңдыгы 3,5-7,0 мм, ұзындығы 5,5-10 м. Сораптық-компрессорлық тізбектің ұзындығы 3000 м-ге, массасы 50 т-ға дейін жетеді. Бір қатарлы тізбектер пайдаланудың сорапты тәсілінде, екі қатарлылары бұрқақтық және компрессорлық тәсілдерде қолданылады. Бірнеше өнімді қойнауқат бір мезгілде пайдаланылғанда Сораптық-компрессорлық тізбектер ұңғымада параллель немесе концентрлі орналастырылады және газ сепараторларымен, іске қосу қақпақтарымен, ұңғымалық сораптармен қамтамасыз етіледі.
Қабатты гидравликалық жаруда сорапты-компрессорлы құбырлар арқылы өнімді қабатқа жару сұйықтығы айдалады:

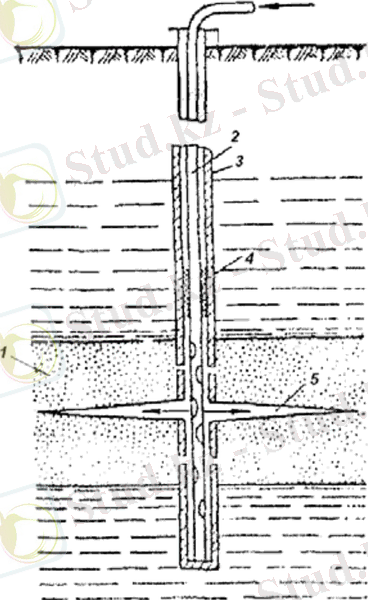

Гидрожарудың технологиялық сұлбасы
Пайдалану бағанасына жоғары қысым əсерін тигізбеу үшін қабаттың төбесінде пакер орнатылады. Жару қысымының жарықшақтардың пайда болу қысымына сəйкес келу кезінде, қабаттың өнімділік коэфициенті күрт өседі, оның алдында анықтағанымыздай Q=f(Pс) немесе Q=f(Pу) тəуелділіктері графиктерінде сызықтың бұрылысы айқын. Гидравликалық жару тəжірибесі көрсеткендей, сұйықтықпен бірге айдалған құм айыру қысымы жеткенде ғана қабатқа өте алады, одан төмен қысымдарда ол шөгеді жəне ұңғыманың түпінде жинақталады. Сонымен бірге табиғи жарықшақтығы жоқ монолитті қабатта жарықшақтардың пайда болу кезінде өнімділік коэфициенті күрт өсетіндігін атап айту керек. Табиғи жарықшақтағы бар қабаттарды гидравликалық жаруда бар болған жарықшақтар дамып жəне қатпарларға бөлінуден өнімділік коэфициентінің өсуі бір қалыпты болады. Гидрожарудың ақтық мақсатына ұңғыманың дебитын ұзақ уақыт мерзіміне арттыруға жету үшін қабатта пайда болған жарықшақтықтарды бекіту қажет. Жарықшақтықтарға ол үшін қысымның төмендеген кезінде жарықшақтардың қабысуына жол бермейтін, ереже ретінде, ірі өлшемді құм айдалады. Сонымен қатар капрон шыны, кішкене шарлар, қатты қыздырылған боксит жəне т.б. қолданады. Қабатты гидравликалық жару тəжірибесі көрсеткендей, жарықшақтардың тарау радиусы бірнеше ондаған метрлерге жетеді, ал жарықшақтың ені - 1-2 см жəне одан артық болады. Сонымен қабатты гидравликалық жаруда ұңғымалардың қабырғасынан едəуір қашықтықта сүзілу кедергісі азаяды, ол ұңғыманың өнімділігін арттырады жəне басқа əдістермен салыстырғанда қомақты артықшылығы болып табылады.
Қабатты гидравликалық жаруды өткізу үдерісі: жарықшақтардың пайда болуы, сорғы компрессорлы құбырларға құмды жіберу жəне пайда болған жарықшықтарды құммен бекіту сияқты 3 кезеңге бөлінеді. Жарықшақтардың пайда болу үшін жіберілген жұмыс сұйықтықтарында механикалы қоспалар жəне қабаттағы сұйықтықтармен немесе жыныспен өзара əрекеттесу кезінде ерітілмейтін шөгінділер болмау керек. Олар қабаттан жеңіл қайта алынуы қажет, ал ең жақсысы, егер олар қабаттағы сұйықтықта ерітілетін болса. Жұмыс сұйықтықтарының тұтқырлығы, ең болмаса, гидравликалық айыруды өткізу кезінде, елеулі өзгермеуі қажет. Одан басқа қабатты гидравликалық жаруда айыру сұйықтығына, сұйықтық құм тасымалдаушыға жəне қысымдаушы сұйықтыққа оған жарықшақтықтар арқылы сұйықтықтың сүзілуін алдын алу, құмның тұрақты қоюлығын сақтау, сонымен бірге құбырларда құмның шөгуіне жол бермеу үшін қажет болатын кейбір қосымша талаптар қойылады. Монолитты жыныстарда пайдаланатын жару сұйықтығын кеуекті орта арқылы жақсы сүзілу қабілетін қажет етеді, ал табиғи жарықшақтылығымен сипатталатын қабаттарда айыру сұйықтығы оған сүзілмеу керек немесе сүзілу жылдамдығы тез басылуы қажет болады. Сұйықтық - құм тасымалдаушы құмды қалқынды жағдайында жақсы ұстап қалу қажет.
Басты компонентеріне байланысты гидрожару үшін арналған сұйықтықтар су, көмірсутекті жəне аралас негізіндегі сұйықтықтарға бөлінеді. Су негізіндегі гидрожаруға арналған сұйықтықтар су жəне қышқыл қоспасы болып табылады. Сұйықтықтың тұтқырлығын жоғарылату үшін, құмды тасымалдау қабілетін өсіретін, қоюлатқыш агенттер сұйықтыққа қосылады. Көмірсутекті негізіндігі сұйықтықтар май жəне қышқылдың қоспасы болып табылады. Эмульсия типті (араласқан) сұйықтықтар май жəне судан немесе қышқылдан дайындалады. Бір фазасы өте кішкене тамшылар түрінде басқа фазасында шашыраған. Бұл сұйықтықтарға өте жақсы құм тасымалдау қабілеті жəне өте төмен сұйықтықтардың жоғалымы тəн, бірақ олар су негізіндегі сұйықтықтармен салыстырғанда қымбат болады. Гидрожару үшін жабдықтар:сорап қондырғысы, қоспалауыштар, құм тасымалдағыштар жəне сұйықтық тораптары сияқты 4 басты бөлімдерден тұрады.
Осы кездегі сорап қондырғылары 140 МПа-ға дейін қысымдарда үздіксіз жұмыс істей алады, оған қоса оларды бір өңдеуді жүргізу үшін біріктіруге болады. Бұл мақсатқа жету үшін 2АН-500, 4АН-700 агрегаттары жəне 3ПА құм қоспалауыштарын қолданады. Ұңғыманы гидрожару үшін қажетті оның беттеріндігі қысым 3 факторлар үйлесімімен:
- қабатқа ұңғыманың төменгі бөлігіне гидрожаруда сұйықтықты айдау үшін қажетті қысыммен;
- сорапты-компрессорлы құбырмен немесе шеген құбырымен төмен ағу
кезінде үйкелістен пайда болған қысымның жоғалымдарымен;
- ұңғымада сұйықтық діңгегінің əсерінен пайда болған қысыммен анықталады.
Қабаттағы қысымның үйкеліс нəтижесінде құбырдағы қысымның төмендеуінен қосылған жəне одан гидрожару сұйықтықтың гидростатикалық қысымын алу жер бетінде жинақталған қысымға тең болады. Көптеген жағдайларда, əсіресе, егер гидрожару сорапты-компрессорлық құбырлар арқылы орындалатын болса, үйкеліс ең маңызды құрастырушысы болып табылады.
Гидравликалық жарудың экономикалық тиімділігінің операцияны орындауға бағытталған шығыстың мұнай жəне газдың қосымша өңдірілген мөлшерлерімен анықталады. Бұдан қосымша өңдірілген өнімнің өзіндіқ құнын анықтайды жəне жоспарлағанымен салыстырылады. Игеруге еңгізілген кенорындарында экономикалық тиімділікті əрекеттегі ұңғымалардың жұмыс дебиттерінің арттыру нəтижесінде бұрғыланбайтын ұңғымалар санымен анықтайды.
Үрлеу желісіндегі ортадан тепкіш сораптар іс жүзінде шексіз теориялық тегеурін туғызуы мүмкін.
Бірақ сорудың геометриялық биіктігі - қоректендіргіш резервуардағы сұйық деңгейіне сораптың орналастыру биіктігі, оның мәні сору жағындағы сораптың жұмысшы шарттарымен шектелген және көптеген факторларға байланысты болады.
Сору биіктігін анықтағанда - қоректендіргіш резервуардағы сұйық деңгейіне сораптың орналасу биіктігін ескеру керек, оның мәні сору жағында қатаң шектелген және көптеген факторларға байланысты болады.
Сораптың қалыпты жұмыс істеуін қамтамасыз ету үшін сорапқа кірердегі қысым берілген температурада сұйықты сору кезіндегі буғаайналу қысымынан көп болуы керек. Егер осы шарт орындалмаса. Кавитация құбылысы пайда болады.
Мұндай процесс сораптың қысым аз болатын аймағында - жұмысшы доңғалаққа сұйыққа енуі кезінде жиі кездеседі. Осыны ескеріп, мүмкін болатын сору биіктігі келесі қатынас арқылы анықталады
Екі сипаттаманың қиылысу нүктесін (а нүктесі) берілген жүйеде жұмыс істейтін сораптың жұмысшы нүктесі деп атайды. Осы нүкте бойынша сораптың барлық сипаттамаларын (, , және ) анықтайды. Жүйедегі берілген шығын сораптың берілісіне тең, ал беріліс сорап тегеуріні сияқты, өз кезегінде жүйедегі тұтынытын тегеурінді анықтайды.
Іс жүзінде сораптар паралель және тізбектеліп қосылып жұмыс істейді.
Параллель қосылып жұмыс істегенде сораптардың жалпы сипаттамасы, әр сораптың сипаттамасының абсциссаларының қосындысына тең болады.
Тізбектеліп қосылған кезде сораптардың жалпы сипаттамасын, әр сораптың тегеурінін қосу арқылы алады.
Сораптардың бірігіп жұмыс істеуі мүмкін, мысалы, ортадан тепкіш және поршенді. Егер поршенді сораптың іс жүзінде шексіз тегеурін туғызатынын ескерсек, ортадан тепкіш сораптар үлкен берілісті болады, олар жүйеде бірігіп жұмыс істегенде оларды көбінесе параллель қосады.
Жұмыс істеу принципіне байланысты көлемді сораптарға поршенді сораптар жатады.
Поршенді сорғылар элетроқозғалтқыш арқылы айналады да, кривошипті-шатуды механизм жәрдемімен поршен цилиндр ішінде ілгерінді-кейінді жылжиды. Піспекті оңнан солға қарай жылжығанда цилиндр ішінде қысым пайда болады. Соның салдарынан сору клапаны жабылып үрлеу клапаны ашылады. Сұйық үрлеу клапаны арқылы айдау құбырына ығыстырылып шығарылады. Негізгі кемшілігі жұмыстың инерциондығы және сұйықты берудің біркелкеместігі.
Роторлы сораптарды тұтқырлығы жоғары және ластанған сұйықтарды тасымалдау үшін пайдаланады. Роторлы сораптарда клапандар және ауалы қақпақтар болмайды.
Роторлы сораптардың көлемі кішкене, ПӘК көп, поршенді сораптарға қарағанда берілісі біркелкі және реттеу мүмкін. Осы қасиеттеріне байланысты, сонда ақ жылдамжүрістілік және үлкен сенімділігіне байланысты роторлы сораптар гидрожетектерде және басқа да гидрожүйелерде қолданылады. Поршенді сораптар конструкциялық ерекшеліктері мен технологиялық міндеттеріне байланысты келесі түрлерге бөлінеді
1. Айдау және сору циклдарының саны бойынша бір екі жүрісті сораптарды біржақты жұмыс істейтін және екіжақты жұмыс істейтін деп ажыратады.
2. Поршендер немесе плунжерлер саны бойынша сораптар бірпоршенді, екіпоршенді, үшпоршенді және көппоршенді болады. Көппоршенді сораптарда жалпы кривошипті біліктен бір уақытта бірнеше біржақты немесе көпжақты әсердегі цилиндрлер жұмыс істейді. Бірақ әрбір цикл уақыт бойынша жылжиды, оның нәтижесінде берілістің бірқалыпсыздығы азаяды.
3. Сорғыш конструкциясы бойынша - сұйықты цилиндрден соратын жұмысшы орган, поршенді сораптар дискілі поршенді, плунжерлі, дифференциалды поршенді, сол сияқы мембраналы болады.
4. Жетек түрі бойынша - сораптар тура әрекетті және кривошиті механизмді.
5. Цилиндрлердің орналасуы бойынша - сораптар кеңістіктегі цилиндрлерінің орналасуы бойынша горизонтальды және вертикальді.
6. Клапандардың түрі бойынша - тәрелкелі клапанды және шарлы клапанды.
7. Міндеті бойынша - сораптар суға, кірге, кислотаға, ыстық сұйықтарға және т.б. арналған болады. Сораптың берілісі деп бірлік уақытта айдағыш құбырөткізгішке сораппен берілетін сұйықтың көлемдік мөлшері. Бұл анықтама барлық сораптар үшін ортақ болады. Поршенді сораптар үшін беріліс біркелкі болады. Көппоршенді сораптарды қолдану берілістің біркелкіеместігін азайтуға мүмкіндік береді.
Сораптың максималды берілісінің орташа берілісінен қаншалықты үлкен екенін көрсететін біркелкіеместік коэффициентін анықтау үшін графиктік әдіс қолданылады.

Құрылған диаграмманың ордината шамасы беріліс диаграммасы деп аталады, ол поршеннің берілген жылдамдығы кезіндесораптың лездегі секундтық беріліске пропорциональды.
Берілісті реттеудің тағы бір әдісі гидропневматикалық аккумуляторларды (ауа қалпақтарын) қолдану.

Ауа қалпақтарын сорғыш және айдағыш желілерде, жұмысшы камераға, одан қалпақтарға дейінгі жол минимальды болатындай, жақын жерге орналастырады.
Бұрғылау сораптары негізінен бұрғылау ерітінділерін шыңырауларға тұғырды тазарту мақсатында және долотаның жұмыс істеу шарттарын жақсарту мақсатында және құбырлық бұрғылауларда құбырлық бұрғының айналуын жақсарту мақсатында беруге арналған.
Бұрғылауда негізінен поршенді 12Гр, БРН-1, У8-6М және У8-7М сораптарын пайдаланады. Әрбір бұрғылау қондырғысы негізінен екі сораппен кешенделеді. Бірақ, бұрғылау шарттарын есепке ала отырып сораптардың санын азайтуға немесе көбейтуге болады.
Бұрғылау қондырғыларының типтеріне байланысты және олардың жабдықталғандығына байланысты сораптарды монтаждау үшін негіз болып бұрғылау қондырғыларының негіздері, сонымен қатар бетоннан жасалған тұғырлар немесе құмдақтарда орналасатын ағаш тұғырлар негіз болып саналуы мүмкін.
Бұрғылау сораптарын дайындау барысында шартты МЕСТ-пен бекітіледі. Бұрғылау тереңдігі өсумен бірге сораптың қуаттылығы мен осьпен бұрғылау талаптарына сай, бұрғылау сорабының жаңа модельдерін өндіріске еңгізуде жинақталған тәжірибе ғылыми-зеріттеу және тәжірибелік құрастыру жұмыстарымен, сонымен қатар сорапты жасауда жеткен жетістіктерге байланысты сораптардың өндірісі үздіксіз болып, одан да әрі даму үстінде.
Бұрғылау ертіндісін бұрғылау бағанашығына айдайды,бұрғылау кезінде ұңғы ішінде тоқтамсыз ауаны айналымын жасау үшін қолданады.
Бұрғылау бағанышығына қажет бұрғылау ертіндісін жібереді, ол ішіндегі тау жынысын бұрғылаудан кейінгі ... жалғасы
