Кіріспе

«Орша» фирмасының КУР 31 кл конструктивті-унифицирленген машиналары

31 кл конструктивті- унифицирленген қатардағы машиналары кіші, орташа, жоғары беткейлі қалыңдықтағы материалдардан бірсызықты қайып тігу операцияларын орындау үшін арналған. Осы қатардың құрамына бағдары жалпыға ортақ материалды әр түрлі орын ауыстыру механизмдерімен автоматизирленген емес және автомизирленген тігін машиналары кіреді. Сонымен қатар, әр түрлі технологиялық жабдықтаулары бар мамандандырылған машиналар да осы кластың құрамына кіреді.

Барлық машиналар өңделетін материалдардың қалыңдығына қарай үш топқа бөлінген: 3, 5 және 7 мм қалыңдықты өңдеуге арналған.

КУР негізі - орташа дәрежелі қалыңдықтағы (5 мм дейінгі қалыңдықта) материалды тігу үшін арналған 31-12 (131-12) кл. базалық машинасы (1-сурет) . Бұл машинада материалдың орын ауыстыруы төменгі білте тақтайшамен жүзеге асырылады және жіпті берудің қос иін-иін ағаш тәсілі механизмі қолданылады. Машинаның иненің механизмдерінде бөлшегін ауыстыру жолы мен жіпті беру негізінде, сонымен қатар, барлық модификациялардың автоматизирленген емес машиналар үшін тігін бастары топтастарылады.

1 - сурет

Қалыңдығы 3 мм-ден төмен материалдарды тігу кезінде ротационды жіптартқыш қолданылады.

Негізгі бөлім

Жоғарғы және төменгі жіптерді қамту және олардың тартылуын реттеу

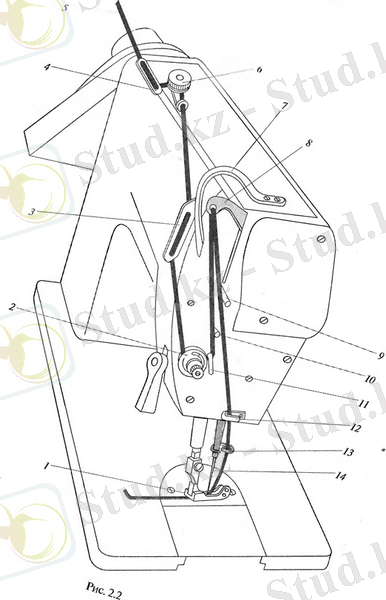

Жоғарғы және төменгі жіптерді қос иін жіптартқышымен машиналарда қамту келесі реттілікпен жүреді: (2-сурет) 5-жіпті белдектен сағат тілі бойынша 4 - жіптартқыштың саңылауына кіргізеді, 6 - қосымша тарту реттегішінің тығырықтар арасынан өткізеді. Кейін жіпті кезекпен 3 - жіптартқыштың саңылауына кіргізеді, сағат тіліне қарсы 2-жоғарғы жіпті қосымша тарту реттегішінің тығырықтар арасынан өткізеді. Жіптің соңын 11 - жіпбағдарлағыш серіппенің ілмегі мен жіпшағылдырғыштың артына жібереді. Солдан оңға қарай жіпті 7 - сақтандырғыш тұтқаның астында орналасқан 8 - жіптартқыштың құлақшасына енгізеді. Жіпті жоғарыдан төменге қарай 9 жіпшағылдырғышқа, 12 мен 13 жіпбағдарлағыштарға тие отырып жүргізеді, 14 иненің құлақшасына кіргізеді және 1 табандықтың астына салады.

Изображение выглядит как объект Описание создано с очень высокой степенью достоверности

2 - сурет

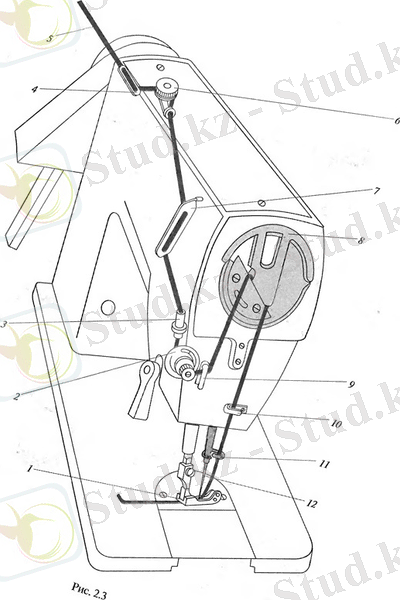

Ротационды жіптартқышы бар машиналарда жоғары жіпшелер мынандай кезекпен жүзеге асырылады: (3-сурет) 5-жіпті белдектен сағат тілі бойынша 4 - жіптартқыштың саңылауына кіргізеді, 6 - қосымша тарту реттегішінің тығырықтар арасынан өткізеді. Кейін 7 мен 3 жіпбағдарлағыштардың саңылауы арқылы, сағат тіліне қарсы 2 - жоғарғы жіпті қосымша тарту реттегішінің тығырықтар арасынан өткізеді. Сосын 9 жіпбағдарлағыш арқылы жіпті 8 жіптартқыштың жұдырықшалы беткей артына жібереді, фронтты тақтада орналасқан 10 - жіпбағдарлағышқа, иненің төменгі тығынына кигізілген 11 - сымды жіпбағдарлағышқағ 12 - иненің құлақшасына кіргізіп, 1 табандықтың астына салады.

3 - сурет

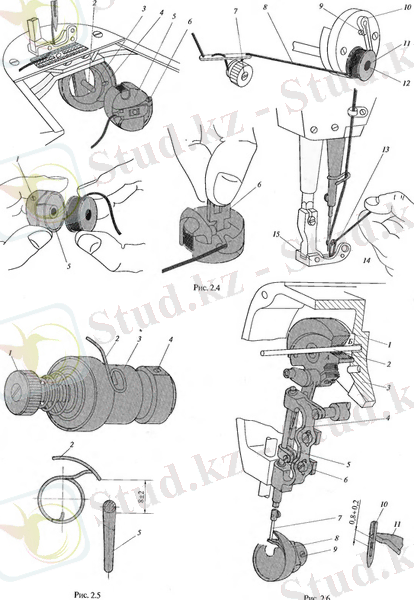

Төменгі жіпшені келесі кезекпен дайындайды. Алдымен, басының сермерін инені шеткі жоғарғы жағдайға орнатып айналдырады; 6 - тетікті сол қолдың екі саусағымен ұстап алып ысырмалы пластинаны жылжытады (4-сурет) және 5 - шөлмек қақпағынан алып шығады. Оны ашық бетінен бұрады да, 6 - тетікті жібереді. Кейін 11 - шөлмекті машинаның түтігінде құрастырылған 12 - орағыш сүмбісіне орнатады.

11 - тігін машинаның тетігіне оралатын жіптердің саны 9 - бұранда әлсірегеннен кейін 12 - орағыш сүмбесіндегі 10 - шектеуіш айналмасымен реттеледі.

Жіптің тартылуы 7 - тетікпен реттеледі. Егер, тетікті айналдырса, онда оралатын жіптің тартылысы жоғарылайды.

Орағыштан толған шөлмекті алғаннан кейін 5 - шөлмектік қақпақшаға енгізеді де, 5 - қақпақшаның ысырмасындағы 6 - тетікті сол қолдың үлкен және сұқ саусақтарымен ұстап алып, 3 шөлмек ұстағыштың 6 - тетіктің дөңес жері 4 - ойығына кіретіндей 3 - шөлмек ұстағыштың 2 - білігіне кигізеді. Жіптің бос соңының ұзындығы 40 мм-ден төмен болмау қажет.

Жоғарғы (инелік) және төменгі (қайықтық) жіпті дайындағаннан кейін 13 - жоғарғы жіптің бос соңын сол қолмен ұстап алады, сермерді бір айналымға айналдырады да, 14 - төменгі жіпше жоғарыға тартылғанға дейін 13 - жоғарғы жіпті өзіңе тартады, екі жіп те 15 табаншаның астына өзіңнен бағытта тартылады.

Жоғырғы және төменгі жіптердің айқасуы тігінші материалдардың ішкі жағында болады.

Егер жоғарғы жіптің тартылуы тым қатты болса немесе төменгі жіп әлсіз болса, онда айқасу тігінші материалдардың жоғарғы жағында болады, егер керісінше болса, төменгі жағында болады.

Төменгі жіптің тартылысының реттелуі 1 - тетікпен жүреді, ал төменгі жіптікі - 2 - тартылыс сомынымен жүреді (2- сурет) және 6 мен 2 (3-сурет) .

6 - сурет

5 - сурет

4 - сурет

Эксплуатация барысында 2 - серіппенің орнын және тартылысын реттеу қажеттілігі туындайды (5-сурет) . Тек бір ережені есте сақтау қажет: Жіңішке жіптермен және материалдармен жұмыс барысында тартылыс қатты болмау қажет.

Ине механизімін реттеу

10 - иненің орналасуы 11 - төменгі жіпшеге қарағанда 6 - бұраманы босатқаннан кейін 4 - ине жүргізгіштің орнын ауыстыру арқылы реттеледі. 2 калибрлі жоғарылықта инежүргізушіні дұрыс орнату үшін Л және Б саңылауды 1 инежүргізушінің қос иінінде «жапсырып тігеді».

... жалғасы
