Күшейткіштің кіріс кедергісі


Әл-Фараби атындағы Қазақ Ұлттық Университеті
Ақпараттық технологиялар факультеті
Жасанды интеллект және BIG DATA кафедрасы
№5 Зертханалық жұмыс
Транзисторлық каскадтардың жұмысын зерттеу
Орындаған:
Қабылдаған:
Алматы, 2019
Мақсаты:
1. Жалпы эмиттермен және жалпы коллектормен күшейткіштердегі кернеу бойынша күшейту коэффициентін зерттеу.
2. Күшейткіштердегі сигналдардың фазалық жылжуын анықтау.
3. Күшейткіштердің кіріс және шығыс кедергілерін өлшеу және олардың кернеу бойынша күшейту коэффициентіне әсерін зерттеу.
4. Жүктеменің кернеу бойынша күшейту коэффициентіне әсерін талдау.
5. Бөлгіш конденсатордың айнымалы сигналдың күшеюіне әсерін зерттеу.
5. 1 теориядан қысқаша мәліметтер
Күшейткіш каскадтар схемалары алуан түрлілігімен сипатталады. Сонымен қатар күшейткіш каскадтардың басты тізбектерін құру принципі бірдей, ол 5. 1, а суретінде құрылымдық сұлба мысалында көрсетілген.

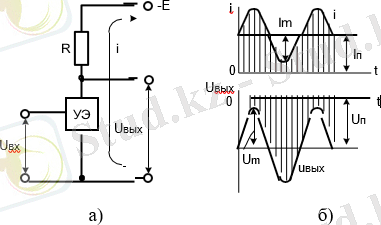

5. 1 сурет - күшейткіш каскадты құру принципі (а) және уақытша диаграммалар (б)
Каскадтың негізгі элементтері биполярлы (далалық) транзистор мен r резисторын орындайтын УЭ басқарылатын элементі болып табылады.
Каскад. Күшейткіш сигнал
5. 1 А суретте қабылданған U ÂÕ) қарапайымдылық үшін
синусоидалы, УЭ кіруіне беріледі. Ол УЭ кедергісінің өзгеруі нәтижесінде және, демек, I Шығыс тізбегіндегі ток әсерімен, кіріс - иірімжіптен құралады. Күшейту процесі Е тұрақты кернеу көзінің энергиясын кіріс сигналымен берілетін заң бойынша басқарылатын элементтің кедергісін өзгерту есебінен шығу тізбегіндегі ауыспалы кернеу энергиясына түрлендіруге негізделеді.
Тұрақты кернеу көзін қоректендіру үшін E ток I каскадтың шығу тізбегінде бір бағытты болып табылады (5. 1 А сурет) . Бұл ретте ауыспалы ток пен шығу тізбегінің кернеуін (кіріс сигналының кернеуіне пропорционалды ток пен кіріс сигналының кернеуіне) олардың тұрақты құрауыштары ІТ және UП және (5. 1 Б сурет) жүктелетін қосынды ток пен кернеудің ауыспалы құрамы ретінде қарастыру керек. Тұрақты және ауыспалы құрамдастар арасындағы байланыс тұрақты құрамдастардың амплитудалық мәндері тұрақты құрамдастардан, яғни ІП ≥ Im және uп ≥ Um аспауы тиіс. Егер бұл шарттар орындалмаса, Шығыс тізбектегі I тогы нөлге тең болады, бұл шығу сигналының пішінін бұрмалауға әкеледі. Осылайша, ауыспалы кіріс сигналы кезінде күшейткіш кас - кад жұмысын қамтамасыз ету үшін оның шығу тізбегінде соз - ІП тогының және UП кернеуінің тұрақты құрамдастары берілуге тиіс. Есепті тиісті UВХП тұрақты кернеуінің күшейтілетін сигналынан басқа (немесе ІВХП тиісті постоянный кіріс тогының тапсырмасынан) каскадтың кіріс тізбегіне беру тармақтарымен шешеді. Ток пен кернеудің тұрақты құраушылары күшейткіш каскадтың тыныштық режимі деп аталады. Кіріс тізбегі бойынша (ІВХП, UВХП) және шығу тізбегі бойынша (ІП, UП) тыныштық релесінің параметрлері кіріс сигналы болмаған кезде схеманың электрлік жай - күйін сипаттайды.
Күшейткіш каскадтар көрсеткіштері басқарылатын элементтің рөлін атқаратын тран - зисторды қосу тәсіліне байланысты. Биполярлы транзисторлардағы күшейткіш каскадтарды талдау қосудың үш тәсілі үшін жүргізіледі: жалпы эмитенттермен (ЭЕ), жалпы коллектормен (ОК) және жалпы базамен (ОБ) .

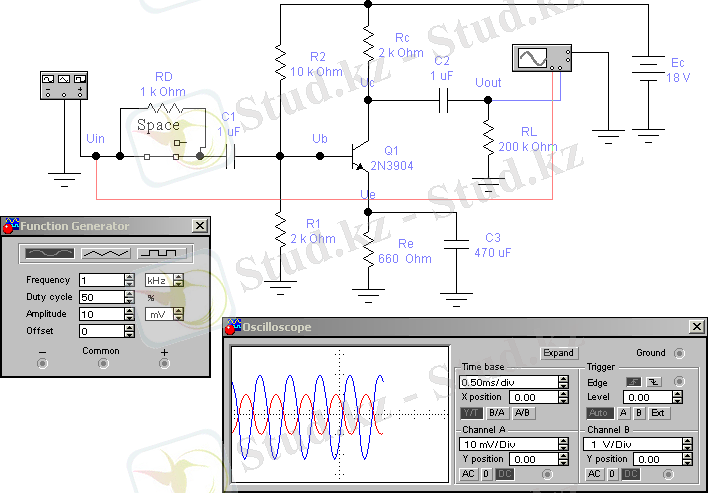

Эксперимент 1. Шағын сигнал аймағындағы жалпы эмитенттермен каскадты зерттеу.
б) кіріс кернеуінің амплитудасы:
Шығыс кернеуінің амплитудасы:
Кіріс және шығу фазаларының әртүрлілігі
синусоидалы кернеу
Кернеу бойынша күшейткіштің күшейту коэффициенті есептеу
в) Эмитент тогы
Дифференциалдық кедергі
эмиттерлік көшу
Кернеу бойынша күшейткіштің күшейту коэффициенті есептеу
г) кіріс кернеуінің амплитудасы
Шығыс кернеу амплитудасы
Кернеу бойынша күшейткіштің күшейту коэффициенті
д) кіріс кернеуінің амплитудасы u b
кернеу бойынша күшейткіштің күшейту коэффициенті кіріс тогын
Күшейткіштің кіріс кедергісі
е) ток беру коэффициенті R1 және R2 кедергісінің гэ эмиттерлік өтуінің дифференциалды кедергісі
Транзистордың кіріс кедергісі
Күшейткіштің кіріс кедергісі
ж) кіріс кернеуінің амплитудасы:
Шығыс кернеуінің амплитудасы: Кернеу бойынша күшейткіштің күшейту коэффициенті есептеу з) бос жүріс кернеуінің амплитудасы Шығыс кернеуінің амплитудасы есептеу:
Жүктеме кедергісі
Күшейткіштің кіріс кедергісі
к) кіріс кернеуінің амплитудасы:
Шығыс кернеуінің амплитудасы:
ОЭ каскадының күшейту коэффициенті
кернеу бойынша Эмитенттер тізбегіндегі кедергімен
л) кернеу бойынша күшейткіштің күшейту коэффициенті
... жалғасы- Іс жүргізу
