ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ

«АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ БАЙЛАНЫС УНИВЕРСИТЕТІ»

Коммерциялық емес акционерлік қоғамы

«Электр станциялары, тораптары мен жүйелері » кафедрасы

№1 СЕМЕСТРЛІК ЖҰМЫС

Пәні: Электротехникалық материалтану

Тақырыбы: НОМ сериялы кернеу трансформаторы

Мамандығы: 5В071800 - Электроэнергетика

Орындаған: Ідріс Аманат Тобы: ЭЭк-18-6

Қабылдаған: Амитов Е. Т.

Алматы, 2020 ж.

Мазмұны

Кіріспе . . .
1. Құрылымы, жұмыс істеу принципі, қолданылуы . . .

2. Сандық мінездемесі, қасиеттері . . .

Қорытынды . . .

Құрылымы, жұмыс істеу принципі, қолданылуы

Бір фазалы майлы кернеу трансформаторлары. Электр және өлшеу құралдарына, компенсацияланған және жерге қосылған бейтарабы бар желілердегі қорғау және сигнал беру тізбектері туралы өлшеуіш ақпарат сигналын шығаруға арналған.

Дәлдік класы 0, 5; 1, 0. Қуаты 1, 25-тен 10 кВА-ға дейінгі бір фазалы майлы екі орамалы трансформаторлар темір жол көлігінде сигнал беру және бұғаттау тізбектерін қоректендіруге арналған. 6, 10 кВ кернеу класындағы 1, 25 кВА қуатты трансформаторлар ЭБЖ рах ТҚЖ орнатуға арналған. 6-10 кВ кернеулі 4-10 кВА қуаты бар трансформаторлар блокты-комплектілі құрылғылар шкафтарында орнатуға арналған. Қуаты 10 кВА Кернеуі 35 кВ класты трансформаторлар айнымалы токтағы электрлендірілген темір жолдардың түйіспелі желісінен бір фазалы тұтынушыларды қоректендіруге арналған. Кернеуді реттеу НН жағында ауыстырып қосу жолымен жүзеге асырылады.

Кернеудің өлшеуіш трансформаторлары өлшеуіш аспаптардың кернеу орамдарын қоректендіру үшін және қорғау релесі, аспаптарды өлшеу шектерін кеңейту, оларды және реле жоғары бастапқы кернеуден оқшаулау үшін кернеуі 380 В және одан жоғары айнымалы ток қондырғыларында қолданылады. Трансформаторлар бастапқы орамға салынған кернеуді фаза мен жер арасында ВН орамасын қосқан кезде 100 В немесе 100 Н3 в шамаға дейін төмендетеді, бұл өлшенетін бастапқы кернеумен сәйкес трансформация коэффициентін ескере отырып, өлшеу аспаптары мен реленің құрылымын біріздендіруге, ал аспаптар шкалаларын градуирлеуге мүмкіндік береді. Мұндай аспаптар мен реле қарапайым конструкцияға ие, арзан, сенімді және өлшеудің жоғары дәлдігіне ие болуы мүмкін. Кернеу трансформаторлары арқылы аспаптар мен релелерді қосу оларға қызмет көрсету қауіпсіздігін қамтамасыз етеді және оларды Жоғары кернеу тізбектерінен едәуір қашықтықта орнатуға мүмкіндік береді. Қағидаты бойынша орындау, схемалар қосу ерекшеліктері мен жұмыс кернеу трансформаторлары еш айырмашылығы жоқ күштік төмендеткіш трансформаторлар. Олар электротехникалық болат табақты пластиналардан, бастапқы орамнан және бір немесе екі екінші орамнан алынған болат өзекшеден тұрады.

W бірінші орамымен қосылған, кернеу желісіне, W2 екінші орамына W2 вольтметр Р V параллель қосылған, KV кернеу релесі және Uv кернеуіне Pi белсенді энергия есептегіші.

Бір фазалы кернеу трансформаторы арқылы аспаптар мен релеге қосылу схемасы

Кернеу трансформаторымен кернеудің түрленуін сипаттайтын маңызды параметр оның номиналдық трансформация коэффициенті U 1ном және U 2ном - номиналды бастапқы және қайталама кернеу, В; W1и W2 - кернеу трансформаторының бірінші және екінші орамдарының орамдарының саны болып табылады. Кернеу трансформаторларына қойылатын маңызды талап өлшеу дәлдігінің талабы болып табылады, яғни өлшеуге енгізілетін мүмкін аз қателіктің қажеттілігі. Трансформацияның нақты коэффициенті номиналды Кмакс-тен айырмашылығы салдарынан туындайтын кернеуді өлшеу кезінде трансформатор енгізетін қателік

u кернеу шамасындағы қателіктен басқа кернеу трансформаторы 8 бұрыштық қателікті де енгізеді, ол U ₁ бастапқы кернеу векторы мен U ₂ екінші кернеу векторы арасындағы бұрыш болып табылады. Кернеу шамасындағы кернеу трансформаторының қателігі барлық өлшеу аспаптарының көрсеткішіне қате енгізеді. Оның шамасы бойынша пайызбен кернеу трансформаторлары төрт дәлдік сыныбына бөлінеді (кесте) . 3. 3) . Дәлдік класы-пайызда көрсетілген қателік. Дәлдік класы 0, 2 кернеу трансформаторлары үлгілі ретінде, сондай-ақ зертханаларда дәл өлшеу үшін қолданылады: ақшалай есептегіштерді қосу үшін дәлдік класы 0, 5 трансформаторлары қолданылады. Қалқанды өлшеу аспаптарын қосу үшін 1 және 3 класты трансформаторлар қолданылады. Релелік қорғаныс үшін трансформаторларға қойылатын талаптар қорғаныс түріне байланысты. Мұнда 0, 5; 1 және 3 сыныпты трансформаторлар пайдаланылуы мүмкін.

Дәлдік классы

Ең үлкен қателік

кернеуде, %

бұрыштық, мин

Дәлдік классы: 0, 2

Ең үлкен қателік: +0, 2

±10

Дәлдік классы: 0, 5

Ең үлкен қателік: ±0, 5

±20

Дәлдік классы: 1

Ең үлкен қателік: ±1

±40

Дәлдік классы: 3

Ең үлкен қателік: ±3

нормаланбайды

Әрбір дәлдік сыныбы үшін трансформатордың екінші орамының номиналды қуаты белгіленеді, ол кезде номиналды бастапқы кернеу кезіндегі оның қателігі кестеде көрсетілген мәндерден аспайды. Трансформатордың екінші жүктемесінің артуымен қателік өседі және дәлдік класы төмендейді.

Ең жоғары дәлдік класы номиналды болып табылады. Номиналды қуаттан басқа, әрбір кернеу трансформаторы орамалардың шамадан тыс қызып кетуін болдырмай, төмендететін күш трансформаторы ретінде дәлдік сыныбынан тыс ұзақ жұмыс істей алатын максималды қуатпен сипатталады. Конструкция және қолдану саласы бойынша кернеу трансформаторлары: қондырғы түрі бойынша-ішкі және сыртқы қондырғы үшін; оқшаулау тәсілі бойынша - құрғақ (құйылған) оқшауламасы бар (380 В - тан 6 кВ-ға дейін) және майлы (3 кВ-тан және одан жоғары) ; фазалар саны бойынша-бір фазалы және үш фазалы (үш тоқтың және бес тоқтың) ) ; екінші орамдар саны бойынша-бір және екі ораммен; бір фазалы трансформаторлардың жоғары вольтты кірмелерінің саны бойынша-фазалық кернеуге қосылу үшін бір енгізумен және желілік кернеуге қосылу үшін екі енгізумен; кернеу трансформаторларының шекті рұқсат етілген қателіктері кернеу трансформаторының әрбір түріне әріптік - цифрлық шартты белгілер беріледі: Н - кернеу трансформаторы; Т -үш фазалы; О - бір фазалы; 3-бастапқы орамның Жерге тұйықталған шықпасымен (ВН орамасының бір енгізуімен) ; С-құрғақ (ВН және НН орамаларының құрғақ) ; М-майлы (майға батырылған қағаз оқшаулағышы бар) ; Л - құйылған (құйылған шайырлы оқшаулағышы бар) ; К - каскадты (110 кВ және одан жоғары бір фазалы) ; К - бұрыштық қателікті азайту үшін компенсациялайтын орамасы бар (үш фазалы) ; және- бес тежелісті, желі фазаларының оқшаулануын бақылау үшін орамасы бар; Ф - корпуста фарформен; - цифрлардың бірінші тобы - киловольттардағы ВН орамасының кернеу класы; цифрлардың екінші тобы - конструкцияны әзірлеу жылы. - Сур. трансформатордың сыртқы түрі мен алмалы-салмалы бөлігі НОМ-10 (10 кВ бір фазалы майлы кернеу трансформаторы) көрсетілген. Ол трансформаторлы маймен толтырылған 4 бактан және НН, ВН орамдарының шықпалары бекітілген қақпақпен жабылған, май құю үшін 8 тығыны орналасқан, трансформаторды жерге қосу үшін 2 болт бекітілген. 7 магнит құбырында 6 орамдары орналасқан. Магнитопровод. бір фазалы, броньды типті. Электрокартоннан жасалған цилиндрге оралған қатпарлы орамалар бір-бірінің үстіне (жоғарғы жағы-ВН орауы, орама ішінде НН) . Мұндай трансформатордың үлкен өлшемдері мен салмағы бар (биіктігі 495 мм, салмағы - 36 кг) . Кернеудің жоғарылауына қарай трансформаторлардың өлшемдері, салмағы мен құны осындай.

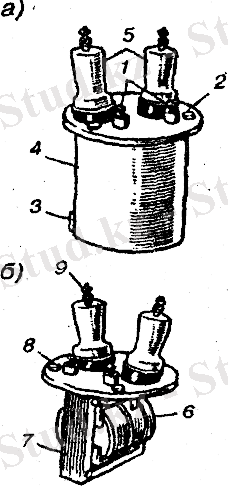

Кернеу трансформаторы НОМ-10: а-сыртқы түрі; б-кернеу трансформаторларының жаңа конструкцияларындағы сыртқы бөлігі қағаздан біртекті оқшаулауды қолданады, орамдарды оқшаулаудың жалғасы болып табылатын және жоғары вольтты енгізулер фарфорына кіретін май сіңірілген.

Май изоляторларында хабарланады майымен бұл қаптамадағы, сондықтан әуе кеңістігі астында қақпағы жоқ, әкеледі күрт азайту оқшаулау қашықтық мөлшерін қаптаманың санын май.

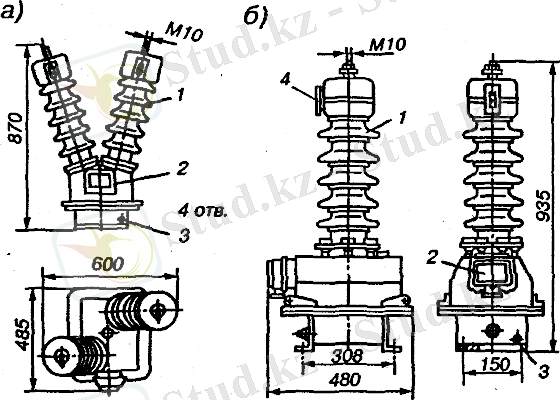

а типті бір фазалы трансформатордың сыртқы түрі көрсетіледі (бір фазалы майлы кернеу, 35 кВ, 1966 жылы жасалған), сызықтық кернеуді өлшеуге арналған. - Сур. 2, б фазалық кернеуді өлшеу үшін әзірленген 3hom-35-65 типті трансформатордың сыртқы түрі (бір фазалық майлы кернеуі 35 кВ, 1965 жыл) көрсетілген. Трансформаторда фазаның толық кернеуіне оқшауланған, орамның соңы Жерге тұйықталған қаптамаға жалғанады(трансформатор түріндегі 3 әріп) . Трансформаторлардың екіншілік орамалары НОМ-35 және 3HOM-35 2 қорапта орналасқан. Қаптамаларды жерге тұйықтау электр қондырғысының жерге тұйықтау контурымен 3 болтты қосу жолымен жүзеге асырылады. Жоғары вольтты енгізулердегі май деңгейі 4 май көрсеткішінің көмегімен бақыланады.

Бір фазалы кернеу трансформаторы:

а - типті НОМ-35-66;

б - типті 3HOM-35-65.

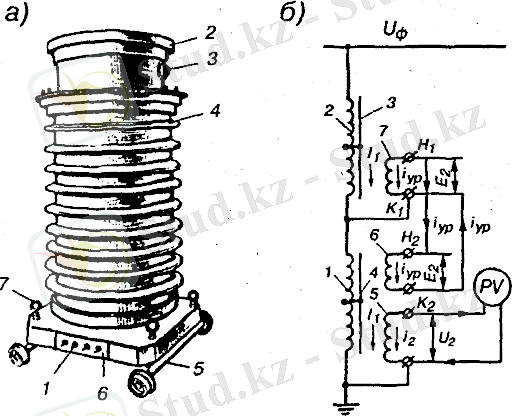

110 кВ және одан жоғары кернеу үшін НКФ типті Фарфор корпусы бар каскадты трансформаторлар шығарады. - Сур. 3. НКФ-110 типті 100 кВ кернеу трансформаторының жалпы түрі мен сұлбасы ұсынылған. Трансформатор 5 катоктары бар көліктік арбада орнатылған 4 Фарфор цилиндрлік корпустан тұрады. Жоғарғы бөлігінде 2 d кеңейткіші 3 май көрсеткішімен және вн орамасының басы қосылатын енгізумен, ал оның соңы - көлік арбасына қосылады. Екінші орамды енгізу 1 6 қорапта орналасады. Арбаның бұрыштары бойынша төрт рым-болт 7 орналастырылады. Трансформатордың ішін орау (сурет. 3, 6) 1 және 2 екі секциядан тұрады, олардың әрқайсысы 3 және 4 өзекшесінде орналасады. Бастапқы орам секцияларының орташа нүктелері өзекшелермен қосылған.

НКФ-110 кернеудің каскадты трансформаторы; 6 - оның электр схемасы

5 екінші орамның ажыратылған тізбегінде (трансформатордың бос жүрісі) орамның әрбір секциясына фаза кернеуінің жартысы келеді. Өзекшелер бір - бірінен U2 кернеуіне, ал секциялардың шеткі орамдарын өзекшелерден тек UJ4-ке оқшаулайды. Секциялар мен олардың өзекшелері арасындағы оқшаулама жұмысының жағдайын мұндай жеңілдету трансформатордың көлемі мен массасының төмендеуіне және оның құнының төмендеуіне ықпал етеді. Қайталама орау 5распола - Теңсіздік тогының шамасы бойынша екінші орамасындағы ток пайда әкеледі в релесі КА ток небаланса жұмыс режимін айтарлықтай артады туындаған кезде сыртқы ҚТ-да. Небаланс тогын есептеу кезінде оның үш құраушысы ескеріледі. Олардың біріншісі қорғаныс қоректендіретін ток трансформаторларының магниттену сипаттамаларының айырмашылығымен байланысты. Екінші нұсқа кернеуді реттеу кезінде күштік трансформатордың трансформация коэффициентінің өзгеруіне байланысты, себебі бұл ретте 12х және 122 ток арасындағы арақатынас өзгереді. Үшінші құрауыш реле токтың толық теңдігін, олардың айналымның иығында дәлсізденуінен ескереді. Ток теңсіздігінің компенсациясы аса қуатты және аз жүктелген ток трансформаторлары жағынан орнатумен жүзеге асырылады. Есебінен отпаек реттеуді жүзеге асырады ток /А2 арқылы өтетін реле К Ал автотрансформатор. Реледе орнатылуына қарамастан, қорғаныс болуы тиіс неиаланстың кейбір тогы өтеді

шартты бойынша салынды

де К3 және '3 - қор коэффициенттері; Інб макс - максималды ток небаланса кезінде сыртқы ҚТ-да. Трансформатордың бастапқы орамында пайда болатын магниттеу тогын лақтыру, ол кернеуді қосу немесе қалпына келтіру кезінде қалыпты ток амплитудасынан 6-8 есе артық болуы мүмкін. Дифференциалды қорғанысы үшін мұндай лақтыру магниттелу токтарының сәйкес келеді (idunre) және, өйткені ток релесі түседі, тек бір ток трансформаторының. Ток ағынының өшуі 1 ішінде болады . . . 2 Б. Алайда 0, 3 өткеннен кейін . . . 0, 5 с оның ең жоғарғы жылдам мәні трансформатордың номиналды тогының амплитудасынан аз болады. Отстройка қорғау лақтыру ток магниттелу жүзеге асырылуы мүмкін загрублением қорғау бойынша іске қосылу тогы (көтеру /лд төмендеуімен, оның сезімталдық), уақыт ұстанымы қорғау уақытқа дейін затухания лақтыру ток (қорғау жоғалтады өз шапшаңдық) . Ток трансформаторлары (НТТ) қажетті сезімталдық пен жылдам әрекетті сақтай отырып, магниттелу тогынан қорғануды қамтамасыз етеді. Қорғаныс үшін РНТ-565 типті релесі қолданылады.

110 кВ жоғары кернеудегі НКФ типті кернеу трансформаторлары бір Фарфор корпусында екі-екіден орналастырылатын бір элементтерден жиналады. Кернеуі 1000 В жоғары электр қондырғыларында кернеудің үш фазалы трансформаторлары 20 кВ дейінгі кернеуге НТМК немесе НТМИ типтерін қоса алғанда қолданылады. НТМК типті трансформаторларда (үш фазалы майлы компенсацияланған кернеу) үш тежеуіш өзекшесі болады. Әрбір өзекте бір фазаның ВН және НН орамалары орналасқан (сурет. 4, а) . ВН орамының әрбір фазасының негізгі орамдары бұрыштық қателікке сәйкес бұрышқа бастапқы кернеу векторының бұрылуына қол жеткізгеннен басқа фазадағы орамдардың аздаған санымен жалғанады. НТМК типті трансформаторлар Электр қондырғыларының желілік кернеулерін өлшеу үшін ғана пайдаланылуы мүмкін. - Сур. 4, б НТМИ типті трансформаторды (оқшаулауды бақылауға арналған үш фазалы майлы кернеу) Электр қондырғыларының шиналарына және оның аспаптарына қосу схемасы. Трансформатор бес тісті өзекшемен орындалады, оның шеткі өзекшелері жерге тұйықталу кезінде нөлдік тізбектегі кернеулерге және токтарға сәйкес келетін нөлдік тізбектегі магнит ағындарының тұйықталуын қамтамасыз етеді. НТМИ типті трансформаторлардың бастапқы және негізгі қайталама орамдары жұлдызға Жерге тұйықталған бейтарап қосылады, бұл өлшеу аспаптары мен релелерді сызықтық және фазалық кернеулерге қосуға мүмкіндік береді.

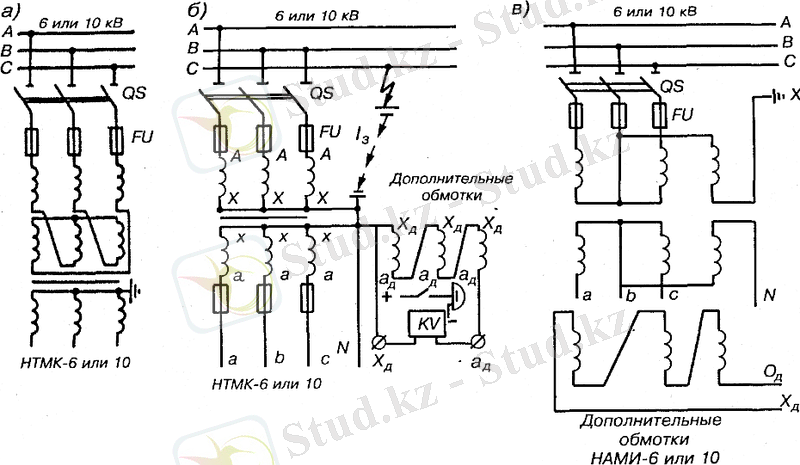

Үшфазалы кернеу трансформаторларын қосу сұлбалары:

а - НТМК типті;

б - НТМИ типті;

в - НАМИ типті.

Қосымша қайталама орамдар ашық үшбұрышқа қосылады. Жұмыстың қалыпты режимінде үшбұрыштың үш фазасының кернеу сомасы нөлге тең және үшбұрыштың ашық шықпаларындағы кернеу жоқ. Трансформатордың бір фазасының жерге тұйықталуы кезінде трансформатордың осы фазасының ВН орамасы шунтталады, онда ток жоқ, ажыратылған үшбұрыштың осы фазасының орамасында кернеу келтірілмейді. Басқа зақымданбаған екі фазаның жиынтық кернеуі к V оқшаулауды бақылау релесінде пайда болады, ол дыбыстық сигнал беру тізбегін өзінің түйіспесімен тұйықтайды. Кернеу трансформаторының бастапқы орамдары желілік кернеу астында көрсетіледі, өйткені трансформатордың бейтарабы оқшаулама сынамасы болған фазамен байланысты. Фазалық кернеуге қосылған А және В фазаларының вольтметрлері сызықтық кернеуді, ал С - нөл фазаларын көрсетеді. Нөлдік көрсеткіш бойынша вольтметр жерге оқшаулау сынамасы болған фазаны анықтайды. Жерге бір фазалы тұйықталу кезінде оқшауланған бейтарабы бар 6-35 кВ кернеулі желі жұмысына рұқсат етіледі, бірақ персонал тез арада бүлінген жерді іздестіруге кірісіп, оны қысқа мерзімде жоюға тиіс. Кернеуі 1000 В жоғары электр қозғалтқышы статорының орамасында жерге тұйықталғанда, егер жерге тұйықталу тогы 5 А асса, соңғысы дереу ажыратылуы тиіс. 4 сурет, в типті трансформаторды бізге 6 немесе 10 кВ шиналарға қосу схемасы (кернеуге қарсы, май, оқшаулауды бақылау үшін) бейнеленген. Трансформатор a, b, c, N кірмелерінде үш сызықты, үш фазалы кернеуді және қосымша орамды АҚ және хд кірмелерінде нөлдік тізбектегі кернеуді өлшеуді қамтамасыз етеді. трансформаторлардан айырмашылығы НТМИ-10 және ЗНОЛ-10 трансформаторларынан айырмашылығы НМИ-10, антирезонанстық қасиеттерінің арқасында желінің жерге тұйықталатын доғалы тұйықталуына жоғары сенімділік пен орнықтылық бар. Тұрақтылығын қамтамасыз ету үшін ол қажет емес кез-келген қосымша шараларды, бұл ретте шыдайды бір фазалы тұйықталу металл желісінің жерге шектеусіз ұзақтығын, ал доғалық тұйықталу ішінде 8-бабының Трансформатор ұсынады біріктіру конструктивті біртұтас екі трехобмоточных трансформаторлардың бірінші реттік орамалары бір-еуі қосу үшін желілік кернеу UAB және UBC, ал бастапқы орау басқа трансформатордың (заземляемого) қосылса фазное кернеуі UB. Магнитопровод трансформатордың енгізілетін, желілік кернеу, двухстержневого типа из пластин электротехникалық болат. Жерге тұйықталатын Трансформатордың магнит өткізгіші конструкциялық Болат пластиналарынан жиналған. Бір конструкцияға конструктивтік бөлшектердің қатарының көмегімен қосылған екі Трансформатордың магнит өткізгіштері трансформаторлық маймен толтырылған бак-қа орналастырылатын Трансформатордың белсенді бөлігін білдіреді. - Сур. 5 кернеудің бір фазалы трансформаторларын қосу және оларға аспаптарды қосу сұлбалары келтірілген. Мұрын немесе НОМ түріндегі бір трансформатор желілік кернеуге қосылады (сурет. 5, а) қажет болған жағдайда екі фазаның арасындағы кернеуді өлшеу. Егер аспаптар мен реле орамдарын кез келген сызықтық кернеуге қосу қажет болса, трансформаторларды толық емес (ашық) үшбұрышқа қосу схемасын қолданады (сурет. 5, б) . Бұл схема С / дв және UBQ екі сызықты кернеуді тікелей өлшеуге мүмкіндік береді. Ол негізгі жүктемені есептегіштер мен ваттметрлер құрайтын барлық жағдайларда орынды. Қарастырылып отырған схема UCA үшінші сызықтық кернеуді алуға мүмкіндік береді. Жоғары кернеудің Жерге тұйықталған бейтарабы бар жұлдыз схемасы бойынша қосылған, ЗНОМ және НКФ типті үш бір фазалы трансформатор сурет. Бұл жерге қатысты үш фазаның кернеуін р VA, PVv PVC вольтметрлерімен, сондай-ақ үш сызықтық кернеуді р VAB, Р VAС, Р Fac вольтметрлерімен өлшеуге мүмкіндік береді. Қосымша екінші орамдар ажыратылған үшбұрыштың схемасы бойынша оған НТМИ трансформаторында сияқты ЛГ желісінің фазаларын оқшаулауды бақылау релесін қосу үшін жалғанады (сурет. 4) . Тұйықталған үшбұрыштың қысқыштарындағы фазалардың бірінің сынамалық оқшаулауы кезінде 100 В кернеу пайда болады, оқшаулауды бақылау релесі іске қосылады және сынама туралы сигнал беретін қоңырау тізбегі тұйықталады.
