Ток шектейтін реакторлардың түрлері
МАЗМҰНЫ
бет
Кіріспе
4
1.
Негізгі бөлімі
7
1.1
Конденсациялық электр станциясы және оның жұмыс істеу принципі
8
1.2
Негізгі жүйелер
9
1.3
Қоршаған ортаға әсері
12
1.4
Қысқа тұйықталу
12
2.
Есептеу бөлімі
13
2.1
Тоқ шектеуіш реакторлар, тағайындалуы, қолдану аймағы
14
2.2
Реактордың орнату әдістері мен тәсілдері. Ток шектейтін реакторлардың түрлері
15
2.3
Турбогенераторларды таңдау
17
2.4
Берілген мәліметтер бойынша келесі типті ТГВ-500-2У3 турбогенераторы таңдалды
18
2.5
Күштік трансформатор таңдау
19
3.
Қауіпсіздік және еңбекті қорғау
23
3.1
Жобалатың құрылыстаң қауіпсіздік ережесі
24
3.2
Еңбекті қорғау
25
3.3
Қоршаған ортаны қорғау
27
3.4
Өртке қарсы қауіпсіздік шаралары
30
Қортынды
38
Пайдаланған әдебиеттер тізімі
40
КІРІСПЕ
Адамның қолы жұмыста немесе тұрмыста тигеннің бәрі электр қуатын үлкен немесе аз пайдалану арқылы жасалған. Бүгінгі күні ғылым-электроника туралы үлкен көлемі теориялық жұмыстардан бастап инженерлік-техникалық жоспардың практикалық біліміне дейін аяқтай отырып, ақпаратты қорғау. Электр біздің тұрмысымызға бұрыннан кірді. Біз екіталай аламыз өз өмірін электр құралдарынсыз және жарықсыз елестету. Үй мен пәтердегі Электрика-бұл біздің өміріміздің қиын күндері. Электриктің сыну қасиеті бар. То өрт сөндірілді, желдеткіш айналуды тоқтатты, саяжайдағы электр сорғыш бау-бақшаны сумен қамтамасыз етуді тоқтатты; заттар бар және көп мақта, мысалы, электр сым ескірген және қажет ауыстыру.
Басқаша айтқанда, электрика-дос пен көмекші, бірақ қамқорлық пен ласки талап етеді. Сапалы жөндеу және жаңа электр құралдарын дұрыс орнату, электромонтаждық жұмыстар, пәтерде немесе үйде көмектеседі, әр түрлі кәсіпорындар, шеберлер-электриктер және т. б. және сүйкімді, іс олардың жұмыс ақысын төлегенге дейін келмейді. Кейде кір жуғыш машина-автоматқа арналған жерге қосылған розетканы орнату жеке автоматты ажыратқыштан отбасылық бюджетте тесік тесуі мүмкін.
Әрине, пәтердегі немесе үйдегі электриктерді жөндеу және қызмет көрсету бойынша кейбір жұмыстарды тиісті білімі мен біліктілігі бар мамандар орындауы тиіс. Бірақ өзіңіз де жасай алатын жұмыстар бар. Бұл үлкен дәрежеде қатысты жаңа электр аспаптарын орнату және электр қондырғыларын жөндеу
құрылғылар (розеткалар, ажыратқыштар, жарық беру құралдары және т. б.)
Сіз жай ғана кеңес қажет болған жағдайлар бар мәселе байланысты электрикой. Мысалы: үш фазалы бар электрқозғалтқышты қалай қайта жасау керек, сіз білесіз және ешкімге көмектесу керек
Электр энергиясын жеткізушілер мен тұтынушылардың өзара қарым-қатынасының жекелеген құқықтық аспектілері талқыланатын болады. Абоненттер энергиямен жабдықтаушы ұйым өзіне қатысты және керісінше өзінің құқықтары мен міндеттерін білуі тиіс. Пәтер электр сымдарының, коммутациялық аппаратураның және орнату бұйымдарының құрылғысы егжей-тегжейлі сипатталатын болады. Электр энергиясын үнемдеу бойынша бірқатар ұсыныстар берілетін болады. Бұл кеңестер оны тиімді пайдалануға көмектеседі, бұл әсіресе қыста, жарық күні қысқа кезде, және айтарлықтай шығындарды азайту. Ақырында, электр қауіпсіздігі негіздері қарастырылады. Электр қуаты тек арнайы білімді ғана емес, қатаң білімді талап етеді бірқатар ережелерді сақтау. Ол қауіпті оларды пайдалана алмайтын адамдар үшін де, тым тәртіпті емес "шебер" үшін де. Барлық осы ұсыныстар мен алдын ала ескертулерге түсіністікпен қарауға шақырамыз.
Сіздерге барлық игіліктер, соның ішінде электр қуатын беретін игіліктер тілейміз. Ауылдық жерлерде, әдетте, ғимараттарды электрмен жабдықтау ӘЖ-дан, яғни әуе желілерінен ғимараттарға электр энергиясын есептеу қалқаншасына және одан ішкі электр сымдары бойынша тұтыну орындарына оқшауланған енгізулермен жүзеге асырылады. Қала жағдайында көп қабатты және басқа да жауапты ғимараттарды электрмен жабдықтау электрмен жабдықтауда үлкен сенімділігін қамтамасыз ету үшін ТП екі түрлі трансформаторлық қосалқы станциясынан КЖ жер асты кәбілдік желілерін төсеу жолымен жүзеге асырылады. Бұл қоректендіргіш желілер қорек көздерінен (ТП) тарату шкафтарына (РШ) кетеді, олардан тіректер бойынша (кіреберіс бойынша) және тұтыну орындарына ішкі электр сымдары бойынша электр энергиясын есепке алу қалқаншалары арқылы әр қабатта кетеді.
Ішкі электр сымы алюминий (сирек мыс) оқшауланған сыммен, әдетте, жасырын (сылақпен, құбырларда және т. б.) және ашық сыммен орындалады. Ішкі электр сымдары мен желілерін ҚТ токтарынан қорғау үшін балқитын сақтандырғыштар қызмет етеді. Бұл қарапайым ток қорғаныс аппараттары, олардың әрекеті балқымалы ендірменің жануына негізделген. Сақтандырғышты қорғау тізбегінің фазасына тізбектеп қосады. Ғимараттар мен құрылыстарды электрмен жабдықтау, әдетте, кернеуі 1 кВ дейінгі желілер бойынша жүзеге асырылады. Электр энергиясын тарату әртүрлі схемалары бар желілер бойынша жүзеге асырылады. Құру схемасын бірқатар факторларға байланысты, олардың негізгілері мыналар болып табылады: желі кернеуі, деңгейі электр жүктемелерінің қойылатын талаптар электрмен жабдықтау сенімділігі, үнемділігі, қарапайым және ыңғайлы қызмет көрсету, конструктивтік және жоспарлау ғимараттың ерекшеліктері. Бұдан басқа, электрмен жабдықтау схемасы монтаждаудың индустриялық әдістерін қолдануды қамтамасыз етуі тиіс. Электр энергиясын тарату сұлбасын тиімді құру қажеттілігі жоғарыда көрсетілгендерден басқа, ішкі желілерді салуға күрделі салымдардың жоғары үлес салмағымен анықталады. Желі кернеуі, әдетте, тең болып қабылданады 380220 В глухом бейтарапты жерге тұйықтау трансформаторларын қоректендіру қосалқы станция (ТП). Бұл кернеу тұрғын және қоғамдық ғимараттар үшін ең үнемді болып табылады. Қарапайым және ыңғайлы қызмет көрсету. Үнемділікпен қатар пайдалану ыңғайлылығына, көрнекілікке жеткілікті көңіл бөлінуі керек.
Жылумен жабдықтау көздері мен жүйелері. Жылу энергиясы өнеркәсіптік кәсіпорындардың жұмысы, жылыту, желдету, ауа баптау және ғимараттарды орталықтандырылған ыстық сумен жабдықтау үшін талап етіледі.
Қоныстарды жылумен жабдықтау 2 тәсілмен жүзеге асырылуы мүмкін:
орталықтандырылмаған жылумен жабдықтау-жергілікті жылу көздерінен (қазандық қондырғысынан, газ-су жылыту агрегатынан, пештен энергия алу);
орталықтандырылған жылумен жабдықтау.
Жылу электр орталығынан (ЖЭО), жергілікті қазандықтардан жылу энергиясын алу. Орталықтандырылған жылумен жабдықтау жылу көзінен, құбырлардан және жылу тұтынушылардан тұратын жүйе болып табылады. Жылу көзі үйлердің тобын, қала кварталын немесе ауданын, сондай-ақ өнеркәсіптік кәсіпорындарды жылумен қамтамасыз етеді. Жылу тасымалдаушы t және одан жоғары су, бу (төмен және жоғары қысымды) және ауа болуы мүмкін. Су жүйелері тұрғын үйлерде, өнеркәсіптік кәсіпорындарда бу жүйелерін, ауа жүйелерін - қоғамдық ғимараттарда пайдаланады.
1. НЕГІЗГІ БӨЛІМ
1.1 Конденсациялық электр станциясы және оның жұмыс істеу принципі.
Конденсациялық электр станциясы -- (КЭС) - тек электр энергиясын өндіретін жылу электр станциясы, өз атауымен электр станцияларының бұл түрі жұмыс принципінің ерекшеліктеріне міндетті. Тарихи түрде "МАЭС" -- мемлекеттік аудандық электр станциясы деп аталды. Уақыт өте келе "МАЭС" термині өзінің бастапқы мағынасын жоғалтқан ("аудандық") және қазіргі түсінікте, әдетте, Біріккен энергия жүйесінде басқа ірі электр станцияларымен қатар жұмыс істейтін үлкен қуатты конденсациялық электр станциясын (КЭС) білдіреді. Кейде "гидрорециркуляциялық электр станциясы" термині кездеседі, бұл аббревиатураға сәйкес келеді.

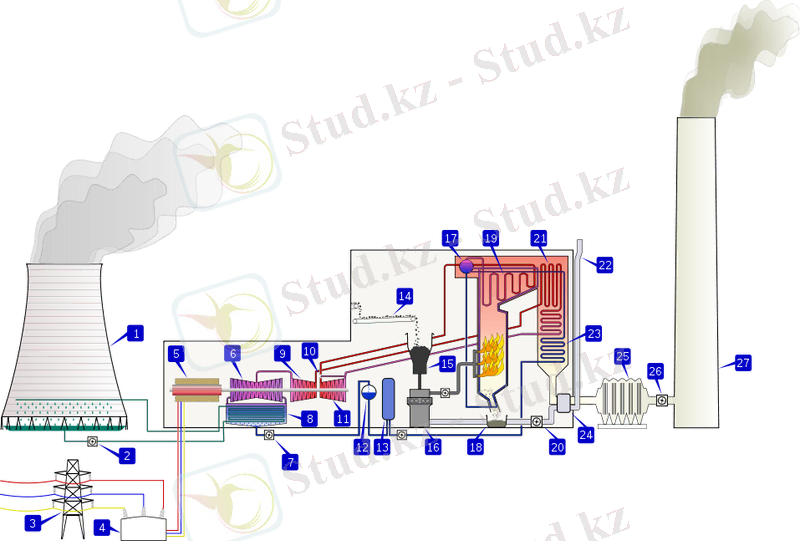

КЭС сызбасы
1.1 сурет
1 - градирня, 2 - Айналмалы сорғы, 3 - электр беру желісі, 4 - көтеру трансформаторы, 5 - турбогенератор, , 6 - бу турбинасының төмен қысымды цилиндрі, 7 - конденсатты сорғы, 8 - беттік конденсатор, 9 - бу турбинасының орташа қысымды цилиндрі,10 - тоқтату клапаны, 11 - бу турбинасының жоғары қысымды цилиндрі, 12-деаэратор, 13-регенеративті жылыту, 14 - отын беру транспортері, 1 5- көмір бункері, 16-көмір диірмені, 17 - қазан барабаны, 18 - шлак шығару жүйесі, 19 - бу қыздырғыш, 20-үрмелі желдеткіш, 21 - аралық бу қыздырғыш, 22 - ауа жинағыш, 23 - экономайзер, 24 - регенеративті ауа жылытқыш, 25 - сүзгі, 26 - түтін сорғыш , 27 - түтін құбыры.
Бу қазандығы қоректік сорғының көмегімен үлкен қысымды қоректік су, отын және жану үшін атмосфералық ауа жүргізіледі. Қазандық отында жану процесі жүріп жатыр-отынның химиялық энергиясы жылу және сәулелі энергияға айналады. Қоректік су қазандық ішінде орналасқан құбыр жүйесі арқылы өтеді. Жанатын отын қайнау температурасына дейін қызатын және буланатын қоректік суда берілетін қуатты жылу көзі болып табылады. Осы қазандықта алынатын бу қайнау температурасынан жоғары, шамамен 540°C дейін 13-24МПа қысыммен және бір немесе бірнеше құбыр арқылы бу турбинасына беріледі.
Бу турбинасы, электрогенератор және қоздырғыш жалпы турбоагрегатты құрайды. Бу турбинасында бу өте төмен қысымға дейін кеңейеді шамамен атмосфералық қысымнан 20 есе аз, және жоғары температураға дейін сығылған және қыздырылған будың әлеуетті энергиясы турбина роторының кинетикалық энергиясына айналады. Турбина генератор роторының айналу кинетикалық энергиясын электрлік токқа түрлендіретін электр генераторын қозғалысқа келтіреді. Электр генератор электр орамдарында ток генерацияланатын статордан және қоректенуі қоздырғыштан жүзеге асырылатын айналмалы электр магнит болып табылатын ротордан тұрады.
Конденсатор турбинадан түсетін Буды конденсациялау және терең сиретуді жасау үшін қызмет етеді, соның арқасында турбинада будың кеңеюі болады. Ол турбинадан шығарда вакуум жасайды, сондықтан бу жоғары қысымды турбинаға түсіп, конденсаторға жылжиды және оның потенциалдық энергиясын механикалық жұмысқа айналдыруды қамтамасыз етеді.
Технологиялық процестің осы ерекшелігінің арқасында конденсациялық электр станциялары өз атауын алды.
1.2 Негізгі жүйелер.
КЭС ғимараттардан, құрылыстардан, энергетикалық және өзге де жабдықтардан, құбырлардан, арматурадан, бақылау-өлшеу аспаптары мен автоматикадан тұратын күрделі энергетикалық кешен болып табылады. КЭС негізгі жүйелері:
қазандық қондырғысы;
бутурбиналық қондырғы;
отын шаруашылығы;
күл және қож шығару, түтін газдарын тазалау жүйесі;
электр бөлігі;
техникалық сумен жабдықтау (артық жылуды бұру үшін);
суды химиялық тазалау және дайындау жүйесі.
КЭС-ті жобалау және салу кезінде оның жүйелері кешеннің ғимараттары мен құрылыстарында, бірінші кезекте басты корпуста орналастырылады. ЖЭС пайдалану кезінде жүйелерді басқаратын персонал, әдетте, цехтарға (қазандық турбиналық, электр, отын беру, химиялық су дайындау, жылу автоматикасы және т.б.) біріктіріледі.
Қазандық қондырғысы бас корпустың қазандық бөлімінде орналасады. Казақстанның оңтүстік аудандарында қазандық орнату ашық болуы мүмкін, яғни қабырғалары мен шатыры жоқ. Қондырғы бу қазандарынан (бу генераторларынан) және бу құбырларынан тұрады. Бу қазандарынан бу турбиналарға "өткір" будың бу құбырлары бойынша беріледі. Әртүрлі қазандықтардың бу құбырлары, әдетте, көлденең байланыстарға қосылмайды. Мұндай схема "блоктық"деп аталады.
Бу турбиналық қондырғы машина залында және бас корпустың деаэраторлық (бункерлік-деаэраторлық) бөлімінде орналасады.
Оған кіреді:
бір білікке электр генераторы бар бу турбиналары;
турбинадан өткен бу су (конденсат) түзілуімен конденсацияланатын конденсатор;
конденсатты (қоректік суды) бу қазандықтарына қайтаруды қамтамасыз ететін конденсатты және қоректік сорғылар;
төмен және жоғары қысымды рекуперативті жылытқыштар -- ПНД және ПВД)
қоректік су турбинадан буды іріктеу арқылы жылытылатын жылу алмастырғыштар;
су газ тәрізді қоспалардан тазартылатын деаэратор (ПНД);
құбырлар және қосалқы жүйелер.
Отын шаруашылығының ЖЭС есептелген негізгі отынға байланысты әртүрлі құрамы бар. Көмір КЭС үшін отын шаруашылығына:
ашық жартылай вагондарда көмірді ерітуге арналған ерітетін құрылғы (т.б. "тепляк", немесе "сарай") ;
жүк түсіру құрылғысы (әдетте, вагон аударғыш);
кран-грейфер немесе арнайы қайта тиеу машинасына қызмет көрсететін
Көмір қоймасы;
көмірді алдын ала ұнтақтау зауыты;
көмірді тасымалдауға арналған конвейерлер;
аспирация, блоктау жүйелері және басқа да қосалқы жүйелер;
шар, білік, немесе балға көмір ұнтақтайтын диірмендерді қоса алғанда, шаң дайындау жүйесі.
Шаң дайындау жүйесі, сондай-ақ көмір бункерлері бас корпустың бункерлік -- деаэраторлық бөлімшесінде, қалған отын беру құрылғылары-бас корпустан тыс орналасады. Орталық шаң зауыты орнатылады. Көмір қоймасы КЭС үздіксіз жұмысының 7-30 күніне есептеледі. Отын беру құрылғыларының бір бөлігі резервтеледі.
Табиғи газдағы ЖЭС отын шаруашылығы ең қарапайым: оған газ тарату пункті мен газ құбырлары кіреді. Бірақ мұндай электр станцияларында резервтік немесе маусымдық көз ретінде мазут пайдаланылады, сондықтан мазут шаруашылығы да орнатылады. Мазут шаруашылығы көмір электр станцияларында да салынады, онда мазут қазандықтарды жағу үшін қолданылады.
Мазут шаруашылығына кіреді:
қабылдау-ағызу құрылғысы;
болат немесе темірбетон резервуарлары бар мазут қоймасы;
мазут жылытқыштары мен сүзгілері бар мазут сорғы станциясы;
бекіту-реттеу арматурасы бар құбырлар;
өртке қарсы және басқа да қосалқы жүйелер.
Күл-қож шығару жүйесі көмір электр станцияларында ғана орнатылады. Күл де, қож да -- көмірдің жанбайтын қалдықтары, бірақ қож қазандықтың оттығында тікелей пайда болады және ағын арқылы (қож шахтасындағы тесік) шығарылады, ал күл түтін газдарымен шығарылады және қазандықтан шығатын жерде ұсталады. Күл бөлшектерінің шлак кесектеріне қарағанда (60 мм дейін) айтарлықтай аз мөлшері (шамамен 0,1 мм) болады. Күл-қож шығару жүйелері гидравликалық, пневматикалық немесе механикалық болуы мүмкін. Айналмалы гидравликалық күл-қож жоюдың ең көп таралған жүйесі жуу аппараттарынан, арналардан, багерлік сорғылардан, қойыртпақ құбырлардан, күл-қож үйінділерден, сорғы және ағартылған судың су құбырларынан тұрады.
Атмосфераға түтін газдарының шығуы жылу электр станциясының қоршаған табиғатқа аса қауіпті әсері болып табылады. Түтін газдарынан күлді ұстау үшін үрлеу желдеткіштерінен кейін 90-99% қатты бөлшектерді ұстап тұратын әр түрлі сүзгілерді (циклондар, скрубберлер, электр сүзгілері, жеңдік мата сүзгілері) орнатады. Алайда түтінді зиянды газдардан тазарту үшін олар жарамсыз. Шет елдерде, ал соңғы уақытта отандық электр станцияларында (оның ішінде газ-мазутты) газдарды әкпен немесе әкпен десульфуризациялау жүйесін (т. б.) орнатады. аммиакпен (denox) азот оксидтерін каталитикалық қалпына келтіру. Тазартылған түтін газы түтін мұржасына түтін сорғыш арқылы шығарылады, оның биіктігі атмосферада қалған зиянды қоспалардың таралу жағдайларынан анықталады.
КЭС-тің электрлік бөлігі электр энергиясын өндіруге және оны тұтынушыларға таратуға арналған. Электр тораптарындағы энергия шығыны айтарлықтай азаятындықтан, генераторлардан кейін бірден кернеуі 35, 110, 220, 500 және одан жоғары кВ дейін арттыратын трансформаторлар орнатылады. Электр энергиясының бір бөлігі электр станциясының өз мұқтаждарына жұмсалады. Қосалқы станциялар мен тұтынушыларға кететін электр беру желілерін қосу және ажырату номиналды ток немесе қысқа тұйықталу токтары кезінде жоғары кернеулі электр тізбегін электр доғасының пайда болуы және өшірілуі бар ажыратқыштармен жарақталған ашық немесе жабық тарату құрылғыларында (АТҚ, ЗРҚ) жүргізіледі.
Техникалық сумен жабдықтау жүйесі турбина конденсаторларын салқындату үшін көп мөлшерде суық су беруді қамтамасыз етеді. Жүйелер тура ағынды, айналмалы және аралас болып бөлінеді. Тура ағынды жүйелерде су табиғи көзден (әдетте өзеннен) сорғыштармен алынады және конденсатор өткеннен кейін кері лақтырылады. Бұл ретте су шамамен 8-12 °C қызады,бұл бірқатар жағдайларда су қоймаларының биологиялық жағдайын өзгертеді. Айналмалы жүйелерде су айналмалы сорғылардың әсерінен айналады және ауамен салқындатылады. Суыту су қоймаларының-салқындатқыштардың бетінде немесе жасанды құрылыстарда: шашыратқыш бассейндерде немесе градирняларда жүргізілуі мүмкін.
Су аз аудандарда техникалық сумен жабдықтау жүйесінің орнына табиғи немесе жасанды тартымы бар ауа радиаторы болып табылатын ауа-конденсациялық жүйелер (құрғақ градирнялар) қолданылады. Бұл шешім әдетте мәжбүрлі, өйткені мұндай жүйелер салқындату тұрғысынан қымбатырақ және аз тиімді.
Химиялық су дайындау жүйесі жабдықтың ішкі беттерінде шөгінділерді болдырмау үшін бу қазандары мен бу турбиналарына түсетін судың химиялық тазартылуын және терең тұзсыздандырылуын қамтамасыз етеді. Әдетте су дайындау сүзгілері, ыдыстар және реагенттік шаруашылық КЭС-тің қосалқы корпусында орналастырылады.
Бұдан басқа, жылу электр станцияларында мұнай өнімдерімен, майлармен, жабдықтарды жуу және жуу суларымен, нөсерлі және еріген ағындармен ластанған сарқынды суларды тазартудың көп сатылы жүйесі құрылады.
1.3 Қоршаған ортаға әсері
Атмосфераға әсер ету. Отын жанған кезде оттегінің көп мөлшері тұтынылады, сондай-ақ мынадай жану өнімдерінің едәуір мөлшері шығарылады: Ұшпа күл, көміртектің газ тәрізді тотықтары, күкірт және азоттың, олардың бір бөлігі үлкен химиялық белсенділігі бар және бастапқы отындағы радиоактивті элементтер. Сондай-ақ ауыр металдар көп, оның ішінде сынап және қорғасын
Гидросфераға әсер ету. Ең алдымен, турбина конденсаторларынан Су ағызу, сондай-ақ өнеркәсіптік ағындар.
Литосфераға әсер ету. Күлдің үлкен массасын көму үшін көп орын қажет. Бұл ластану күл мен қождарды құрылыс материалдары ретінде пайдалану арқылы төмендейді.
1.4 Қысқа тұйықталу
Қысқа тұйықталу егер электр аспабына ток беретін екі сымнан асып кетсе, ток күрт өседі (10 және одан да көп рет). Токтың 10 есе өсуі сымдардағы жылу санының 100 есе өсуіне әкеледі. Бұл ретте сымдар қирауы және өрт қаупі туындауы мүмкін. Бұған жол бермеу үшін желі жылдам Автоматты ажырату құрылғысымен жабдықталуы тиіс.
Қайта тиеу. Осындай бұзылу қаупі, бірақ ұзақ уақыт бойы пайдаланылатын сым үшін рұқсат етілген нормадан жоғары ток күші асып кеткен кезде туындайды. Бұл жағдайда желі автоматты түрде өшірілуі тиіс.
Қысқа тұйықталу электр тізбегінің екі нүктесін құрылғының конструкциясында қарастырылмаған және оның қалыпты жұмысын бұзатын потенциалдың әртүрлі мәндерімен электрлік жалғау. Қысқа тұйықталу ток өткізгіш элементтердің оқшаулануының бұзылуы немесе оқшауланбаған элементтердің механикалық жанасуы нәтижесінде пайда болуы мүмкін. Сондай-ақ қысқа тұйықталу жүктеме кедергісі қуат көзінің ішкі кедергісінен аз болған кездегі жағдай деп аталады.
Үшфазалы электр желілерінде қысқа тұйықталудың келесі түрлері бар
бір фазалы (фазаның жерге тұйықталуы немесе бейтарап сым);
екі фазалы (екі фазаның өзара тұйықталуы);
жерге екі фазалы (екі фаза бір-бірімен және бір уақытта жерге);
үш фазалы (үш фаза өзара)
Электр машиналарында қысқа тұйықталу болуы мүмкін:
ротор орамаларының немесе статордың орамаларының орамдарының немесе трансформаторлар орамаларының орамдарының өзара тұйықталуы;
ораманың металл корпусына тұйықталуы.
Қысқа тұйықталу кезінде тізбекте өтетін ток күші күрт және бірнеше рет өседі, бұл Джоуль-Ленц Заңына сәйкес айтарлықтай жылу бөлінуіне әкеледі, және нәтижесінде электр сымдарының балқуы мүмкін, одан кейін жану пайда болады және өрттің таралуымен.
Қысқа тұйықталу бірінде элементтердің энергетикалық жүйесін қабілетті бұзатын, оның жұмыс істеуі тұтастай алғанда -- басқа тұтынушылардың төмендеуі мүмкін қорек кернеуі, бұл ақаулыққа себеп болуы мүмкін; үш фазалы желілерде кезінде қысқа тұйықталу пайда болады асимметрия кернеу бұзатын қалыпты электрмен жабдықтау. Үлкен энергия желілерінде қысқа тұйықталу ауыр жүйелік аварияларды тудыруы мүмкін.
2. ЕСЕПТЕУ БӨЛІМІ
2.1 Тоқ шектеуіш реакторлар, тағайындалуы, қолдану аймағы.
Ток шектейтін реактор-қысқа тұйықталудың соққы тогын шектеуге арналған электр аппараты. Қосылады дәйекті тізбегіне ток онда шектеуге, мен сияқты жұмыс істейді индуктивті (реактивті) қосымша кедергі, уменьшающее ток және демеуші кернеу қысқа тұйықталу кезінде желінің арттырады, ол тұрақтылық генераторлар мен жүйесі, тұтастай алғанда.
Реактор-тізбекке жүйелі қосылған тұрақты индуктивті кедергісі бар катушка. Конструкциялардың көпшілігінде ток шектейтін реакторлардың ферромагниттік өзекшелері жоқ. Қалыпты режимде реакторда кернеудің 3-4% - ға төмендеуі байқалады, бұл әбден мүмкін. Қысқа тұйықталу жағдайында кернеудің көп бөлігі реакторға келеді. Қысқа тұйықталудың максималды соққы тогының мәні мына формула бойынша есептеледі:
im=2,54IH 100%Xp (2.1)
мұнда: IH -- желінің номиналды тогы, Xp -- реактордың реактивті кедергісі.
Сәйкесінше, реактивті кедергі жоғары болған сайын, желідегі ең жоғары соққы тогының мәні соғұрлым аз болады. Реактивтілік катушканың индуктивті кедергісіне тікелей пропорционалды. Үлкен токтар кезінде Болат өзекшелері бар катушкаларда өзекшенің қанығуы болады, бұл реактивтілікті күрт төмендетеді және осының салдарынан реактор өзінің ток шектейтін қасиеттерін жоғалтады. Осы себепті реакторлар Болат өзекшесіз орындайды, бұл ретте индуктивтіліктің осындай мәнін ұстап тұру үшін оларды үлкен көлемде және массамен жасауға тура келеді. Егер 0,4-110 кВ электр беру желілерінде PLC технологиясы бойынша деректерді беру құрылғылары болса, онда реактор осы жиіліктерді сөндіретін болады
Қысқа тұйықталу кезінде тізбектегі ток қалыпты режимдегі токпен салыстырғанда айтарлықтай артады. Жоғары вольтты желілерде қысқа тұйықталу токтары осы токтардың өтуі салдарынан туындайтын электродинамикалық күштерге төтеп бере алатын қондырғыларды таңдау мүмкін емес шамаларға жетуі мүмкін. Қысқа тұйықталу тогын шектеу үшін К.з кезінде ток шектейтін реакторлар қолданылады. сондай-ақ жиналмалы қуат шиналарында жеткілікті жоғары кернеуді (реактордың өзінде үлкен құлдырау есебінен) ұстап тұрады, бұл басқа жүктемелердің қалыпты жұмыс істеуі үшін қажет.
2.2 Реактордың орнату әдістері мен тәсілдері. Ток шектейтін реакторлардың түрлері
Ток шектейтін реакторлардың келесі түрлері бар:
орнату орны бойынша: сыртқы қолдану және ішкі;
кернеу бойынша: орташа (3 -35 кВ) және жоғары (110 -500 кВ);
конструктивтік орындау бойынша: бетон, құрғақ, майлы және броньды;
фазалардың орналасуы бойынша: тік, көлденең және сатылы;
орамдарды орындау бойынша: дара және қосарланған;
функционалдық мақсаты бойынша: фидерлік, фидерлік топтық және секцияаралық.
Бетон реакторлар
Ішкі қондырғыда 35 кВ-қа дейінгі желі кернеуінде тарату алынды. Бетон реакторы радиальды орналасқан бетон колонкаларға құйылған оқшауланған көп желілі сымның концентрлік орналасқан орамалары болып табылады. Қысқа тұйықталу кезінде орамалар мен бөлшектер электродинамикалық күштермен шартталған едәуір механикалық кернеулерді сынайды, сондықтан оларды дайындау кезінде беріктігі жоғары бетон қолданылады. Реактордың барлық металл бөлшектері магнитті емес материалдардан жасалады. Үлкен ток болған жағдайда жасанды суыту қолданылады.
Реактордың фазалық катушкалары жиналған реактор кезінде катушкалардың өрістері қарсы орналасқан, бұл қысқа тұйықталу кезінде бойлық Динамикалық күштерді еңсеру үшін қажет. Бетон реакторлар табиғи-ауамен және ауамен-мәжбүрлі салқындату (үлкен номиналды қуаттар үшін), т.б. "үрлеу" (таңбалауда "Д" әрпі қосылады) орындалуы мүмкін.
2014 жылғы жағдай бойынша бетон реакторлар моральдық ескірген болып саналады және құрғақ реакторлармен ығыстырылады.
Майлы реакторлар
Май реакторы оқшаулағыш цилиндрлерге салынатын және маймен немесе өзге де электр техникалық диэлектрикпен құйылатын кәбілдік қағазбен оқшауланған мыс өткізгіштердің орамаларынан тұрады. Сұйықтық бір мезгілде оқшаулағыш және салқындатқыш ортада қызмет етеді. Бактың қабырғаларын реактор катушкаларының айнымалы өрісінен қыздыруды төмендету үшін электромагниттік экрандар мен магниттік шунттар қолданылады.
Электрмагниттік экран реактордың орамына қатысты шоғырланған орналасқан қысқа тұйықталған мыс немесе алюминий орамдары Бак қабырғаларының айналасында. Экрандау бұл орамдарда қарсы бағытталған және негізгі өрісті өтейтін электромагниттік өріс индуцирленуі есебінен жүзеге асырылады.
Магнитті шунт-бұл Бак қабырғасына қарағанда аз магнитті кедергісі бар жасанды магнитті өткізгішті жасайтын қабырғалардың жанында орналасқан Бак ішіндегі табақ. Болат пакеттері, бұл бак қабырғалары арқылы емес, реактордың негізгі магнитті ағынын тұйықтауға мәжбүр етеді. ПУЭ сәйкес бактағы майдың қызып кетуіне байланысты жарылыстарды болдырмау үшін кернеуі 500кВ және одан жоғары барлық реакторлар газ қорғанысымен жабдықталуы тиіс.
Құрғақ реакторлар.
Құрғақ реактор орамасының конструкциясының нұсқаларының бірінде диэлектрлік қаңқаға оралған кремний органикалық оқшауламасы бар кабель түрінде (әдетте габариттерді азайту, механикалық беріктілікті және қызмет ету мерзімін арттыру үшін тікбұрышты қима) орындалады. Реакторлардың басқа конструкциясында орау сым полиамидті пленкамен, содан кейін желіммен және оларды кремний органикалық лакпен сіңдірумен және кейіннен пісірумен шыны жіптердің екі қабатымен оқшауланады, бұл Н қызуға төзімділік сыныбына сәйкес келеді (жұмыс температурасы 180°С дейін) орау бандажымен престеу және тарту оларды соққы тогы кезінде механикалық кернеуге төзімді етеді.
Броньды реакторлар.
Ток шектейтін реакторларды ферромагнитті магнитті өткізгішсіз дайындау үрдісіне қарамастан (ток кезінде магниттік жүйенің қанығу қаупінің салдарынан және Ток шектейтін қасиеттердің күрт құлдырауы) кәсіпорындар электр техникалық болаттан броньды конструкцияның өзекшелері бар реакторларды дайындайды. Ток шектейтін реакторлардың осы түрінің артықшылығы аз массалық-габариттік көрсеткіштер мен құны (конструкциядағы түсті металдар үлесінің азаюы есебінен) болып табылады. Кемшілігі: жоғалту мүмкіндігі токты шектеуші қасиеттерінің кезде соқпалы ток, үлкен номиналды үшін осы реактордың, бұл өз кезегінде, талап етеді, мұқият есептеу қысқа тұйықталу токтарының. және таңдау броневого реактордың болатындай кез-келген режимінде желі ударный ток к. з. аспаған номиналды.
Қосарланған реакторлар.
Қосарланған реакторлар қалыпты режимде кернеудің төмендеуін азайту үшін қолданылады, ол үшін әрбір фаза қарсы қосылатын күшті магниттік байланысы бар екі орамнан тұрады, олардың әрқайсысына шамамен бірдей жүктеме қосылады, соның нәтижесінде индуктивтілік азаяды (қалдық айырымдық магниттік өріске байланысты). Бір орамның тізбегінде өріс күрт өседі, индуктивтілік артады және Ток шектеу процесі жүреді.
Секцияаралық және фидерлік реакторлар.
Секцияаралық реакторлар токтарды шектеу және секциялардың бірінде кернеуді ұстап тұру үшін секциялар арасында, к.з. басқа секцияда қосылады. Фидерлік және фидерлік топтық фидерлерде орнатылады (топтық фидерлер бірнеше фидерлер үшін ортақ болып табылады).
2.3 Турбогенераторларды таңдау
Турбогенератор - бұл синхронды генератор мен бу немесе газ турбинасынан тұратын құрылғы. Турбогенератор термині ГОСТ 533 атауына осы типтегі генераторларды ГОСТ 5616 турбиналарымен бірге қолданылатын тік генераторлардан ажырату үшін енгізілген жеке электр генераторларын сипаттау үшін турбогенератор және гидроэнергетика терминдерін қолдану дұрыс емес. Электр станциялары жағдайында турбиналық қондырғы термині қолданылады.
Негізгі функция - жұмыс сұйықтығының ішкі энергиясын бу немесе газ турбинасын айналдыру арқылы электр энергиясына түрлендіру. Ротордың жылдамдығы пайдаланылатын генератордың параметрлерімен анықталады: минутына ондаған мың айналымдардан (Энергия тұрақты электр магниттерінен қозғалатын синхронды генераторлар үшін) 3000, 1500 айн мин (ротор орамаларын қоздыратын синхронды генераторлар үшін). Турбина статордағы ротордың айналмалы магнит өрісі арқылы электрлік айналады. ротордың катушкасы статор орамаларында үш фазалық айнымалы кернеудің және токтың пайда болуына әкеледі. Статордағы кернеу мен ток қаншалықты үлкен болса, ротор өрісі соғұрлым күшті болады, яғни ротор орамаларындағы ток соғұрлым көп болады. ротор тиристорлық қоздыру жүйесімен немесе қоздырғышпен - негізгі генератордың білігіндегі шағын генератормен жасалады. ші нысаны кеңейтілген машина генератор еске түсіреді. 2 полюсті (3000 айн мин), 4 полюсті (Балаково АЭС жағдайында 1500 айн мин) және көп полюсті машиналар жұмыс орындарына және технологиялық талаптарға байланысты шығарылады.
Мұндай генераторларды салқындату үшін орамдарды салқындатудың келесі әдістері қолданылады:
сұйық - статор күртесі арқылы;
сұйықтық - орамаларды тікелей салқындату арқылы;
ауа;
сутегі атом электр станцияларында жиі қолданылады.
Салқындату жүйесіне байланысты турбогенераторлар бірнеше түрге бөлінеді: ауа, май, сутегі және суды салқындату арқылы. Сонымен қатар аралас түрлері бар, мысалы, сутегі суымен салқындатылған генераторлар.
Сондай-ақ арнайы турбогенераторлар бар, мысалы: локомотивтер, олар жарық тізбектері мен локомотивтің радиостанцияларына қызмет етеді. Авиацияда турбогенераторлар борттық қосымша қуат көзі ретінде қызмет етеді. Мысалы, TG-60 турбогенераторы компрессордан таңдалған сығылған ауа қозғалтқышында жұмыс істейді, үш фазалы айнымалы тогы 208 вольтты, 400 герц, номиналды қуаты 60 кВА болатын генератордың жетектерін қамтамасыз етеді. Сондай-ақ, жоғары өткізгіштікке негізделген КГТ-20 және КГТ-1000 супер қуатты өткізгіштер жасалды
2.4 Берілген мәліметтер бойынша келесі типті ТГВ-500-2У3 турбогенераторы таңдалды
Турбогенераторлардың техникалық көрсеткіштері келесі кестеде көрсетілген. Электр станцияларындағы электр энергияны өндірудің айнымалы графигі кезінде өзіндік мұқтаждықтың қуат шығынын анықтауға болады.
P0-8=0,4+0,6 ∙ PitPбелг∙Po.м.max
P0-8=0,4+0,6 ∙ 8%500∙500=25006125=200,048 (2.2)
Мұндағы: Pi(t)- t уақытта станцияның шинаға беретін қуаты, МВт;= 8%
Pуст - станцияның белгіленген қуаты, МВт; - 500
Po.м.max - өзіндік мұқтаждықтың максималды қуаты,- 500
2.1 кесте
Курстық жұмыстын берілгені бойынша генератордың түрін, қоздыру және салқындату жүйелерін таңдаймын
Турбогенера-тордың түрі
Толық, SНОМ, МВА
Активті, РНОМ, МВт
cosφ
Асқын өтпелі индуктивті
Қоздыру
жүйесі
Салқындату жүйесі
Бағасы,мың тенге
Статордың орамы
Ротордың орамы
ТГВ-500-2У3
588
500
0,85
0,243
ТН(тәуелсіз тиристорлық қоздырғыш)
НВ(тікелей сутегімен салқындату )
НВ(тікелей сутегіменсалқындату)
6400
2.5 Күштік трансформатор таңдау
Блоктық трансформаторларды таңдау:
- ші нұсқа үшін апатты режим
1.Жүктеменің қысқа максимумда 1- ші G1 генераторын ажыратамыз.
Бұл жағдайда 220 кВ ТҚ-на берілетін қуаттың мөлшері :
(G2+G3+G4)-(G2∙o.м.+G3∙o.м.+G4∙o.м. ) (2.3)
(500+500+500)-(40+40+40)=1380MBm
T2,T3,T4 куштік трансформаторынан өтетін қуат, 13803=460MBm
2.G1 ажыратылады. Бұл жағдайда 500 Кв-тық ТҚ-мен 220 кВ-тық ТҚ-ның арасындағы байланыс автотрансформатор арқылы өтетін қуаттың мөлшері
460MBm - 1200MBm=-740MBm (2.4)
3.Электр КЭС-тің 1-ші,2-ші,3-ші,4-ші,5-ші,6-шы генераторлардың энергетикалық жүйеге көп қуат беру режимі. Бұл жағдайда 220 кВ-тық ТҚ-нан 1,2,3,4 генераторлары 1840 MBт қуат береді. Ал 500 кВ-тық ТҚ-нан 5,6 генераторлары 920 МВт қуат беріледі.
1-ші нұсқа үшін күштік трансформаторды таңдаймыз.
ST1T5=PT1T5cosφном.s; (2.5)
220 кВ-тық тарату құрылғысының T1,T2,T3,T4 трансфарматор ретінде түрі ТНЦ-63000220 кВ
500 кВ - тық тарату құрылғысының T5, T6 трансформатор ретінде түрі ТЦ-630000500 кВ
2.2 кесте
ТЦ-630000500 және ТНЦ-63000220 трансформаторларының каталогтық берілгендері
Түрі
SHOMMBA
Шығын,кВт
Uk,%
Бағасы
Мың тенге
Рх
Рк
жк-ок
жк-тк
ок-тк
ТНЦ-63000220
630
400
1200
-
12,5
-
2895
ТЦ-630000500
630
400
1210
-
14
-
3350
Автотрансформаторды таңдау:
Бірінші нұсқа үшін 500 кВ және 220 кВ-тық ТҚ-ның арасындағы байланыс автотрансформаторын таңдаймыз.
Реактивті қуаттар:
QГЕН max= Pmax∙ tgφ =500 ∙310MBA (2.6)
QГЕН min= Pmin∙ tgφ =350∙0,62=217MBA (2.7)
Qo.m. = Pген∙ tgφ =40∙0,62=24,8MBA (2.8)
Qo.m. = Po.m. ∙ tgφ =28∙0,62=17,36MBA (2.9)
QНАГ max = Pmax ∙ tgφ =1200∙0,75=900MBA (2.10)
QНАГ min = Pmin∙ tgφ =840∙0,75=630MBA (2.11)
КЭС-тің толық қуатының құрамын анықтаймыз:
S= ( Pген + Po.m.)2 + (Qген + Qo.m.)2, MBA
S=(40+28)2+(310+24,8)2=341,63 MBA (2.12)
1-ші және 2-ші нұсқаларды технико-экономикалық салыстыру кезінде, трансформаторлардың және автотрансфордың заводтық құнын есептеу пайдаланамыз:
Сесептеу = α∙Сзавод (2.13)
мұндағы,Сзавод- заводтық құны
α-коэффициент
Менің жағдайымда трансформатордың коэффиценті α=1,3; ал автотрансформатор үшін α = 1,3 тең
2.3 - кесте
1-ші және 2-ші нұсқаларды технико-экономикалық салыстыру
Бөліктердің атауы
Біріліктің есептік құна ,мын тенге
1-нұсқа
2-нұсқа
бір,саны
дана
қосынды тенге
бір,саны
дана
қосынды тенге
1.Трансформатор ТНЦ-630000220
2895∙1,3 =3763,5
4
15054
-
-
2.Трансформатор ТЦ-630000500
3350 ∙1,3=4355
2
8710
-
-
3.Автотранформатор АТДЦН-500000500220
1010∙1,35=1364
1
1364
-
-
4.Трансформатор ТЦ-630000220
2895∙1,3=3763,5
-
-
3
11291
5.Транформатор
ТЦ-630000500
3350∙1,3=1364
-
-
3
13065
6.Автотрансформатор АТДЦ-500000500220
1010∙1,35=1364
-
-
1
1364
Барлығы:
25128
25720
1-ші Блок 220 кВ шинасында жұмыс істейді және онда ТНЦ-630000220 типті трансформаторлар орнатылған. Олар НЦ түрін салқындату жүйесі бар үш фазалы екі орамды күштік май трансформаторларын білдіреді (май циркуляциясымен мәжбүрлі бағытталған салқындатудың май-су жүйесі). Таратушы құбырлардың көмегімен салқындатқыш май тікелей трансформатордың әрбір фазасының орамаларына беріледі, бұл салқындату тиімділігі артады.
500 кВ шиналарға жұмыс істейді және онда Ц түрін салқындату жүйесімен ТЦ-630000500 типті үшфазалы екі орамды трансформаторлар орнатылған (орам ішіндегі майдың еріксіз бағытталмаған циркуляциясы бар салқындатудың май-су жүйесі).
Барабанды қазандары бар жылу электр станциясының схемасы
Сызба 2.1
1 - Оттық; 2 - оттық; 3 - қазандық барабаны; 4 - түсіру құбырлары; 5а - 5в - экрандардың, экономайзер мен бу қыздырғыштың коллекторлары; 6 - қайнату құбырлары; 7 - бу қыздырғыш; 8 - су экономайзері; 9 - ауа қыздырғыш; 10 - үрлеу желдеткіші; 11 - күл ұстағыш; 12 - түтін сорғыш; 13 - түтін құбыры; 14 - бу турбинасы; 15 - электрогенератор; 16 - су қыздырғыш; 17 - су қыздырғыш; 18 - су қыздырғыш; 19 - су қыздырғыш; жоғары кернеулі электр берілісінің ауа желісі; 18 - конденсатор; 19, 20 - циркуляциялық және конденсаторлық сорғылар; 21 - деаэрациялық баған; 22-қоректік Бак; 23-шикі су сорғысы; 24 - Су дайындау қондырғысы; 25 - өңделген су бағы; 26, 27 - өңделген және қоректік су сорғылары; 28 - өзен немесе тоған; 29 - күл немесе қож; 30 - төмен қысымды қыздырғыш; 31 - жоғары қысымды қыздырғыш; 32-градирня; 33-салқындату жүйесіне қоспалар
3. ҚАУІПСІЗДІК ЖӘНЕ ЕҢБЕКТІ ҚОРҒАУ
3.1 Жобалатың құрылыстаң қауіпсіздік ережесі
Қауіпсіздік шаралары - өндірістік қауіпті факторлардың әсеріне жол бермейтін ұйымдастырушылық шаралар, техникалық құралдар мен әдістер жүйесі.
Анықтама ГОСТ 12.0.002-80 еңбекті қорғау стандарттарында (SSBT) берілген. Терминдер мен анықтамалар (жойылды).
Қауіпсіздік техникасы кез-келген адамның, оның ішінде еңбек қызметінің қауіпсіздігін қамтамасыз етуге арналған қызмет түрі (ұйымдастыру-техникалық шаралар жүйесі, қорғаныс құралдары мен әдістері). Бұрын ғылым да сол атпен аталатын, оның субъектісі осы қызмет түрі болып табылады, ал қазіргі уақытта синдикаттық пән қауіпсіздік ғылымының пәнін өзіне сіңіретін кең көлемде дамып келеді.
Ескертпелер:
еңбек қауіпсіздігі тұрғысынан қауіпсіздік (қауіпсіздік) ұғымы жұмысшыларды өндірістік қауіпті факторлардың әсерінен қорғауды неғұрлым тереңірек білдіреді;
еңбекті қорғау тұрғысынан қауіпсіздік техникасы термині жұмысшыларды және оларға теңестірілген адамдарды жалпы алғанда еңбекті қорғаудың негізгі бөлігінің (еңбекті қорғаудың) негізгі бөлігі болып табылатын қауіпті өндірістік факторлардың әсерінен қорғауды білдіреді.
Анықтама ГОСТ 12.0.002-2014 еңбекті қорғау стандарттарында (SSBT) берілген. Терминдер мен анықтамалар (ГОСТ 12.0.002-80 орнына Кәсіби қауіпсіздік стандарттарының жүйесі (SSBT).
Техникалық қауіпсіздік (ТБ) - бұл ескірген термин, еңбекті қорғау функциясы - өндірісте жарақат пен аурудың алдын алуға бағытталған өндірістік қызметті басқару. Қазіргі уақытта ол іс жүзінде қолданылмайды және ресми құжаттарда жоқ.
Қазақстанда және ТМД елдерінде қазіргі заманғы атауы - еңбекті қорғау (OT), халықаралық компанияларда - Денсаулық және қауіпсіздік (H&S) Денсаулық және қауіпсіздік. Еңбекті қорғау аясы қауіпсіздік шаралары (денсаулық және қауіпсіздік) көлемімен сәл ғана сәйкес келеді. Еңбекті қорғау - бұл ең алдымен құқықтық мәселелер - еңбек кодексінің талаптарын сақтауды қамтамасыз ететін жұмысшылар мен жұмыс берушілердің құқықтары мен міндеттері.
Қауіпсіздік, керісінше, жұмысшылардың мінез-құлқына және жұмысшылардың ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
бет
Кіріспе
4
1.
Негізгі бөлімі
7
1.1
Конденсациялық электр станциясы және оның жұмыс істеу принципі
8
1.2
Негізгі жүйелер
9
1.3
Қоршаған ортаға әсері
12
1.4
Қысқа тұйықталу
12
2.
Есептеу бөлімі
13
2.1
Тоқ шектеуіш реакторлар, тағайындалуы, қолдану аймағы
14
2.2
Реактордың орнату әдістері мен тәсілдері. Ток шектейтін реакторлардың түрлері
15
2.3
Турбогенераторларды таңдау
17
2.4
Берілген мәліметтер бойынша келесі типті ТГВ-500-2У3 турбогенераторы таңдалды
18
2.5
Күштік трансформатор таңдау
19
3.
Қауіпсіздік және еңбекті қорғау
23
3.1
Жобалатың құрылыстаң қауіпсіздік ережесі
24
3.2
Еңбекті қорғау
25
3.3
Қоршаған ортаны қорғау
27
3.4
Өртке қарсы қауіпсіздік шаралары
30
Қортынды
38
Пайдаланған әдебиеттер тізімі
40
КІРІСПЕ
Адамның қолы жұмыста немесе тұрмыста тигеннің бәрі электр қуатын үлкен немесе аз пайдалану арқылы жасалған. Бүгінгі күні ғылым-электроника туралы үлкен көлемі теориялық жұмыстардан бастап инженерлік-техникалық жоспардың практикалық біліміне дейін аяқтай отырып, ақпаратты қорғау. Электр біздің тұрмысымызға бұрыннан кірді. Біз екіталай аламыз өз өмірін электр құралдарынсыз және жарықсыз елестету. Үй мен пәтердегі Электрика-бұл біздің өміріміздің қиын күндері. Электриктің сыну қасиеті бар. То өрт сөндірілді, желдеткіш айналуды тоқтатты, саяжайдағы электр сорғыш бау-бақшаны сумен қамтамасыз етуді тоқтатты; заттар бар және көп мақта, мысалы, электр сым ескірген және қажет ауыстыру.
Басқаша айтқанда, электрика-дос пен көмекші, бірақ қамқорлық пен ласки талап етеді. Сапалы жөндеу және жаңа электр құралдарын дұрыс орнату, электромонтаждық жұмыстар, пәтерде немесе үйде көмектеседі, әр түрлі кәсіпорындар, шеберлер-электриктер және т. б. және сүйкімді, іс олардың жұмыс ақысын төлегенге дейін келмейді. Кейде кір жуғыш машина-автоматқа арналған жерге қосылған розетканы орнату жеке автоматты ажыратқыштан отбасылық бюджетте тесік тесуі мүмкін.
Әрине, пәтердегі немесе үйдегі электриктерді жөндеу және қызмет көрсету бойынша кейбір жұмыстарды тиісті білімі мен біліктілігі бар мамандар орындауы тиіс. Бірақ өзіңіз де жасай алатын жұмыстар бар. Бұл үлкен дәрежеде қатысты жаңа электр аспаптарын орнату және электр қондырғыларын жөндеу
құрылғылар (розеткалар, ажыратқыштар, жарық беру құралдары және т. б.)
Сіз жай ғана кеңес қажет болған жағдайлар бар мәселе байланысты электрикой. Мысалы: үш фазалы бар электрқозғалтқышты қалай қайта жасау керек, сіз білесіз және ешкімге көмектесу керек
Электр энергиясын жеткізушілер мен тұтынушылардың өзара қарым-қатынасының жекелеген құқықтық аспектілері талқыланатын болады. Абоненттер энергиямен жабдықтаушы ұйым өзіне қатысты және керісінше өзінің құқықтары мен міндеттерін білуі тиіс. Пәтер электр сымдарының, коммутациялық аппаратураның және орнату бұйымдарының құрылғысы егжей-тегжейлі сипатталатын болады. Электр энергиясын үнемдеу бойынша бірқатар ұсыныстар берілетін болады. Бұл кеңестер оны тиімді пайдалануға көмектеседі, бұл әсіресе қыста, жарық күні қысқа кезде, және айтарлықтай шығындарды азайту. Ақырында, электр қауіпсіздігі негіздері қарастырылады. Электр қуаты тек арнайы білімді ғана емес, қатаң білімді талап етеді бірқатар ережелерді сақтау. Ол қауіпті оларды пайдалана алмайтын адамдар үшін де, тым тәртіпті емес "шебер" үшін де. Барлық осы ұсыныстар мен алдын ала ескертулерге түсіністікпен қарауға шақырамыз.
Сіздерге барлық игіліктер, соның ішінде электр қуатын беретін игіліктер тілейміз. Ауылдық жерлерде, әдетте, ғимараттарды электрмен жабдықтау ӘЖ-дан, яғни әуе желілерінен ғимараттарға электр энергиясын есептеу қалқаншасына және одан ішкі электр сымдары бойынша тұтыну орындарына оқшауланған енгізулермен жүзеге асырылады. Қала жағдайында көп қабатты және басқа да жауапты ғимараттарды электрмен жабдықтау электрмен жабдықтауда үлкен сенімділігін қамтамасыз ету үшін ТП екі түрлі трансформаторлық қосалқы станциясынан КЖ жер асты кәбілдік желілерін төсеу жолымен жүзеге асырылады. Бұл қоректендіргіш желілер қорек көздерінен (ТП) тарату шкафтарына (РШ) кетеді, олардан тіректер бойынша (кіреберіс бойынша) және тұтыну орындарына ішкі электр сымдары бойынша электр энергиясын есепке алу қалқаншалары арқылы әр қабатта кетеді.
Ішкі электр сымы алюминий (сирек мыс) оқшауланған сыммен, әдетте, жасырын (сылақпен, құбырларда және т. б.) және ашық сыммен орындалады. Ішкі электр сымдары мен желілерін ҚТ токтарынан қорғау үшін балқитын сақтандырғыштар қызмет етеді. Бұл қарапайым ток қорғаныс аппараттары, олардың әрекеті балқымалы ендірменің жануына негізделген. Сақтандырғышты қорғау тізбегінің фазасына тізбектеп қосады. Ғимараттар мен құрылыстарды электрмен жабдықтау, әдетте, кернеуі 1 кВ дейінгі желілер бойынша жүзеге асырылады. Электр энергиясын тарату әртүрлі схемалары бар желілер бойынша жүзеге асырылады. Құру схемасын бірқатар факторларға байланысты, олардың негізгілері мыналар болып табылады: желі кернеуі, деңгейі электр жүктемелерінің қойылатын талаптар электрмен жабдықтау сенімділігі, үнемділігі, қарапайым және ыңғайлы қызмет көрсету, конструктивтік және жоспарлау ғимараттың ерекшеліктері. Бұдан басқа, электрмен жабдықтау схемасы монтаждаудың индустриялық әдістерін қолдануды қамтамасыз етуі тиіс. Электр энергиясын тарату сұлбасын тиімді құру қажеттілігі жоғарыда көрсетілгендерден басқа, ішкі желілерді салуға күрделі салымдардың жоғары үлес салмағымен анықталады. Желі кернеуі, әдетте, тең болып қабылданады 380220 В глухом бейтарапты жерге тұйықтау трансформаторларын қоректендіру қосалқы станция (ТП). Бұл кернеу тұрғын және қоғамдық ғимараттар үшін ең үнемді болып табылады. Қарапайым және ыңғайлы қызмет көрсету. Үнемділікпен қатар пайдалану ыңғайлылығына, көрнекілікке жеткілікті көңіл бөлінуі керек.
Жылумен жабдықтау көздері мен жүйелері. Жылу энергиясы өнеркәсіптік кәсіпорындардың жұмысы, жылыту, желдету, ауа баптау және ғимараттарды орталықтандырылған ыстық сумен жабдықтау үшін талап етіледі.
Қоныстарды жылумен жабдықтау 2 тәсілмен жүзеге асырылуы мүмкін:
орталықтандырылмаған жылумен жабдықтау-жергілікті жылу көздерінен (қазандық қондырғысынан, газ-су жылыту агрегатынан, пештен энергия алу);
орталықтандырылған жылумен жабдықтау.
Жылу электр орталығынан (ЖЭО), жергілікті қазандықтардан жылу энергиясын алу. Орталықтандырылған жылумен жабдықтау жылу көзінен, құбырлардан және жылу тұтынушылардан тұратын жүйе болып табылады. Жылу көзі үйлердің тобын, қала кварталын немесе ауданын, сондай-ақ өнеркәсіптік кәсіпорындарды жылумен қамтамасыз етеді. Жылу тасымалдаушы t және одан жоғары су, бу (төмен және жоғары қысымды) және ауа болуы мүмкін. Су жүйелері тұрғын үйлерде, өнеркәсіптік кәсіпорындарда бу жүйелерін, ауа жүйелерін - қоғамдық ғимараттарда пайдаланады.
1. НЕГІЗГІ БӨЛІМ
1.1 Конденсациялық электр станциясы және оның жұмыс істеу принципі.
Конденсациялық электр станциясы -- (КЭС) - тек электр энергиясын өндіретін жылу электр станциясы, өз атауымен электр станцияларының бұл түрі жұмыс принципінің ерекшеліктеріне міндетті. Тарихи түрде "МАЭС" -- мемлекеттік аудандық электр станциясы деп аталды. Уақыт өте келе "МАЭС" термині өзінің бастапқы мағынасын жоғалтқан ("аудандық") және қазіргі түсінікте, әдетте, Біріккен энергия жүйесінде басқа ірі электр станцияларымен қатар жұмыс істейтін үлкен қуатты конденсациялық электр станциясын (КЭС) білдіреді. Кейде "гидрорециркуляциялық электр станциясы" термині кездеседі, бұл аббревиатураға сәйкес келеді.
КЭС сызбасы
1.1 сурет
1 - градирня, 2 - Айналмалы сорғы, 3 - электр беру желісі, 4 - көтеру трансформаторы, 5 - турбогенератор, , 6 - бу турбинасының төмен қысымды цилиндрі, 7 - конденсатты сорғы, 8 - беттік конденсатор, 9 - бу турбинасының орташа қысымды цилиндрі,10 - тоқтату клапаны, 11 - бу турбинасының жоғары қысымды цилиндрі, 12-деаэратор, 13-регенеративті жылыту, 14 - отын беру транспортері, 1 5- көмір бункері, 16-көмір диірмені, 17 - қазан барабаны, 18 - шлак шығару жүйесі, 19 - бу қыздырғыш, 20-үрмелі желдеткіш, 21 - аралық бу қыздырғыш, 22 - ауа жинағыш, 23 - экономайзер, 24 - регенеративті ауа жылытқыш, 25 - сүзгі, 26 - түтін сорғыш , 27 - түтін құбыры.
Бу қазандығы қоректік сорғының көмегімен үлкен қысымды қоректік су, отын және жану үшін атмосфералық ауа жүргізіледі. Қазандық отында жану процесі жүріп жатыр-отынның химиялық энергиясы жылу және сәулелі энергияға айналады. Қоректік су қазандық ішінде орналасқан құбыр жүйесі арқылы өтеді. Жанатын отын қайнау температурасына дейін қызатын және буланатын қоректік суда берілетін қуатты жылу көзі болып табылады. Осы қазандықта алынатын бу қайнау температурасынан жоғары, шамамен 540°C дейін 13-24МПа қысыммен және бір немесе бірнеше құбыр арқылы бу турбинасына беріледі.
Бу турбинасы, электрогенератор және қоздырғыш жалпы турбоагрегатты құрайды. Бу турбинасында бу өте төмен қысымға дейін кеңейеді шамамен атмосфералық қысымнан 20 есе аз, және жоғары температураға дейін сығылған және қыздырылған будың әлеуетті энергиясы турбина роторының кинетикалық энергиясына айналады. Турбина генератор роторының айналу кинетикалық энергиясын электрлік токқа түрлендіретін электр генераторын қозғалысқа келтіреді. Электр генератор электр орамдарында ток генерацияланатын статордан және қоректенуі қоздырғыштан жүзеге асырылатын айналмалы электр магнит болып табылатын ротордан тұрады.
Конденсатор турбинадан түсетін Буды конденсациялау және терең сиретуді жасау үшін қызмет етеді, соның арқасында турбинада будың кеңеюі болады. Ол турбинадан шығарда вакуум жасайды, сондықтан бу жоғары қысымды турбинаға түсіп, конденсаторға жылжиды және оның потенциалдық энергиясын механикалық жұмысқа айналдыруды қамтамасыз етеді.
Технологиялық процестің осы ерекшелігінің арқасында конденсациялық электр станциялары өз атауын алды.
1.2 Негізгі жүйелер.
КЭС ғимараттардан, құрылыстардан, энергетикалық және өзге де жабдықтардан, құбырлардан, арматурадан, бақылау-өлшеу аспаптары мен автоматикадан тұратын күрделі энергетикалық кешен болып табылады. КЭС негізгі жүйелері:
қазандық қондырғысы;
бутурбиналық қондырғы;
отын шаруашылығы;
күл және қож шығару, түтін газдарын тазалау жүйесі;
электр бөлігі;
техникалық сумен жабдықтау (артық жылуды бұру үшін);
суды химиялық тазалау және дайындау жүйесі.
КЭС-ті жобалау және салу кезінде оның жүйелері кешеннің ғимараттары мен құрылыстарында, бірінші кезекте басты корпуста орналастырылады. ЖЭС пайдалану кезінде жүйелерді басқаратын персонал, әдетте, цехтарға (қазандық турбиналық, электр, отын беру, химиялық су дайындау, жылу автоматикасы және т.б.) біріктіріледі.
Қазандық қондырғысы бас корпустың қазандық бөлімінде орналасады. Казақстанның оңтүстік аудандарында қазандық орнату ашық болуы мүмкін, яғни қабырғалары мен шатыры жоқ. Қондырғы бу қазандарынан (бу генераторларынан) және бу құбырларынан тұрады. Бу қазандарынан бу турбиналарға "өткір" будың бу құбырлары бойынша беріледі. Әртүрлі қазандықтардың бу құбырлары, әдетте, көлденең байланыстарға қосылмайды. Мұндай схема "блоктық"деп аталады.
Бу турбиналық қондырғы машина залында және бас корпустың деаэраторлық (бункерлік-деаэраторлық) бөлімінде орналасады.
Оған кіреді:
бір білікке электр генераторы бар бу турбиналары;
турбинадан өткен бу су (конденсат) түзілуімен конденсацияланатын конденсатор;
конденсатты (қоректік суды) бу қазандықтарына қайтаруды қамтамасыз ететін конденсатты және қоректік сорғылар;
төмен және жоғары қысымды рекуперативті жылытқыштар -- ПНД және ПВД)
қоректік су турбинадан буды іріктеу арқылы жылытылатын жылу алмастырғыштар;
су газ тәрізді қоспалардан тазартылатын деаэратор (ПНД);
құбырлар және қосалқы жүйелер.
Отын шаруашылығының ЖЭС есептелген негізгі отынға байланысты әртүрлі құрамы бар. Көмір КЭС үшін отын шаруашылығына:
ашық жартылай вагондарда көмірді ерітуге арналған ерітетін құрылғы (т.б. "тепляк", немесе "сарай") ;
жүк түсіру құрылғысы (әдетте, вагон аударғыш);
кран-грейфер немесе арнайы қайта тиеу машинасына қызмет көрсететін
Көмір қоймасы;
көмірді алдын ала ұнтақтау зауыты;
көмірді тасымалдауға арналған конвейерлер;
аспирация, блоктау жүйелері және басқа да қосалқы жүйелер;
шар, білік, немесе балға көмір ұнтақтайтын диірмендерді қоса алғанда, шаң дайындау жүйесі.
Шаң дайындау жүйесі, сондай-ақ көмір бункерлері бас корпустың бункерлік -- деаэраторлық бөлімшесінде, қалған отын беру құрылғылары-бас корпустан тыс орналасады. Орталық шаң зауыты орнатылады. Көмір қоймасы КЭС үздіксіз жұмысының 7-30 күніне есептеледі. Отын беру құрылғыларының бір бөлігі резервтеледі.
Табиғи газдағы ЖЭС отын шаруашылығы ең қарапайым: оған газ тарату пункті мен газ құбырлары кіреді. Бірақ мұндай электр станцияларында резервтік немесе маусымдық көз ретінде мазут пайдаланылады, сондықтан мазут шаруашылығы да орнатылады. Мазут шаруашылығы көмір электр станцияларында да салынады, онда мазут қазандықтарды жағу үшін қолданылады.
Мазут шаруашылығына кіреді:
қабылдау-ағызу құрылғысы;
болат немесе темірбетон резервуарлары бар мазут қоймасы;
мазут жылытқыштары мен сүзгілері бар мазут сорғы станциясы;
бекіту-реттеу арматурасы бар құбырлар;
өртке қарсы және басқа да қосалқы жүйелер.
Күл-қож шығару жүйесі көмір электр станцияларында ғана орнатылады. Күл де, қож да -- көмірдің жанбайтын қалдықтары, бірақ қож қазандықтың оттығында тікелей пайда болады және ағын арқылы (қож шахтасындағы тесік) шығарылады, ал күл түтін газдарымен шығарылады және қазандықтан шығатын жерде ұсталады. Күл бөлшектерінің шлак кесектеріне қарағанда (60 мм дейін) айтарлықтай аз мөлшері (шамамен 0,1 мм) болады. Күл-қож шығару жүйелері гидравликалық, пневматикалық немесе механикалық болуы мүмкін. Айналмалы гидравликалық күл-қож жоюдың ең көп таралған жүйесі жуу аппараттарынан, арналардан, багерлік сорғылардан, қойыртпақ құбырлардан, күл-қож үйінділерден, сорғы және ағартылған судың су құбырларынан тұрады.
Атмосфераға түтін газдарының шығуы жылу электр станциясының қоршаған табиғатқа аса қауіпті әсері болып табылады. Түтін газдарынан күлді ұстау үшін үрлеу желдеткіштерінен кейін 90-99% қатты бөлшектерді ұстап тұратын әр түрлі сүзгілерді (циклондар, скрубберлер, электр сүзгілері, жеңдік мата сүзгілері) орнатады. Алайда түтінді зиянды газдардан тазарту үшін олар жарамсыз. Шет елдерде, ал соңғы уақытта отандық электр станцияларында (оның ішінде газ-мазутты) газдарды әкпен немесе әкпен десульфуризациялау жүйесін (т. б.) орнатады. аммиакпен (denox) азот оксидтерін каталитикалық қалпына келтіру. Тазартылған түтін газы түтін мұржасына түтін сорғыш арқылы шығарылады, оның биіктігі атмосферада қалған зиянды қоспалардың таралу жағдайларынан анықталады.
КЭС-тің электрлік бөлігі электр энергиясын өндіруге және оны тұтынушыларға таратуға арналған. Электр тораптарындағы энергия шығыны айтарлықтай азаятындықтан, генераторлардан кейін бірден кернеуі 35, 110, 220, 500 және одан жоғары кВ дейін арттыратын трансформаторлар орнатылады. Электр энергиясының бір бөлігі электр станциясының өз мұқтаждарына жұмсалады. Қосалқы станциялар мен тұтынушыларға кететін электр беру желілерін қосу және ажырату номиналды ток немесе қысқа тұйықталу токтары кезінде жоғары кернеулі электр тізбегін электр доғасының пайда болуы және өшірілуі бар ажыратқыштармен жарақталған ашық немесе жабық тарату құрылғыларында (АТҚ, ЗРҚ) жүргізіледі.
Техникалық сумен жабдықтау жүйесі турбина конденсаторларын салқындату үшін көп мөлшерде суық су беруді қамтамасыз етеді. Жүйелер тура ағынды, айналмалы және аралас болып бөлінеді. Тура ағынды жүйелерде су табиғи көзден (әдетте өзеннен) сорғыштармен алынады және конденсатор өткеннен кейін кері лақтырылады. Бұл ретте су шамамен 8-12 °C қызады,бұл бірқатар жағдайларда су қоймаларының биологиялық жағдайын өзгертеді. Айналмалы жүйелерде су айналмалы сорғылардың әсерінен айналады және ауамен салқындатылады. Суыту су қоймаларының-салқындатқыштардың бетінде немесе жасанды құрылыстарда: шашыратқыш бассейндерде немесе градирняларда жүргізілуі мүмкін.
Су аз аудандарда техникалық сумен жабдықтау жүйесінің орнына табиғи немесе жасанды тартымы бар ауа радиаторы болып табылатын ауа-конденсациялық жүйелер (құрғақ градирнялар) қолданылады. Бұл шешім әдетте мәжбүрлі, өйткені мұндай жүйелер салқындату тұрғысынан қымбатырақ және аз тиімді.
Химиялық су дайындау жүйесі жабдықтың ішкі беттерінде шөгінділерді болдырмау үшін бу қазандары мен бу турбиналарына түсетін судың химиялық тазартылуын және терең тұзсыздандырылуын қамтамасыз етеді. Әдетте су дайындау сүзгілері, ыдыстар және реагенттік шаруашылық КЭС-тің қосалқы корпусында орналастырылады.
Бұдан басқа, жылу электр станцияларында мұнай өнімдерімен, майлармен, жабдықтарды жуу және жуу суларымен, нөсерлі және еріген ағындармен ластанған сарқынды суларды тазартудың көп сатылы жүйесі құрылады.
1.3 Қоршаған ортаға әсері
Атмосфераға әсер ету. Отын жанған кезде оттегінің көп мөлшері тұтынылады, сондай-ақ мынадай жану өнімдерінің едәуір мөлшері шығарылады: Ұшпа күл, көміртектің газ тәрізді тотықтары, күкірт және азоттың, олардың бір бөлігі үлкен химиялық белсенділігі бар және бастапқы отындағы радиоактивті элементтер. Сондай-ақ ауыр металдар көп, оның ішінде сынап және қорғасын
Гидросфераға әсер ету. Ең алдымен, турбина конденсаторларынан Су ағызу, сондай-ақ өнеркәсіптік ағындар.
Литосфераға әсер ету. Күлдің үлкен массасын көму үшін көп орын қажет. Бұл ластану күл мен қождарды құрылыс материалдары ретінде пайдалану арқылы төмендейді.
1.4 Қысқа тұйықталу
Қысқа тұйықталу егер электр аспабына ток беретін екі сымнан асып кетсе, ток күрт өседі (10 және одан да көп рет). Токтың 10 есе өсуі сымдардағы жылу санының 100 есе өсуіне әкеледі. Бұл ретте сымдар қирауы және өрт қаупі туындауы мүмкін. Бұған жол бермеу үшін желі жылдам Автоматты ажырату құрылғысымен жабдықталуы тиіс.
Қайта тиеу. Осындай бұзылу қаупі, бірақ ұзақ уақыт бойы пайдаланылатын сым үшін рұқсат етілген нормадан жоғары ток күші асып кеткен кезде туындайды. Бұл жағдайда желі автоматты түрде өшірілуі тиіс.
Қысқа тұйықталу электр тізбегінің екі нүктесін құрылғының конструкциясында қарастырылмаған және оның қалыпты жұмысын бұзатын потенциалдың әртүрлі мәндерімен электрлік жалғау. Қысқа тұйықталу ток өткізгіш элементтердің оқшаулануының бұзылуы немесе оқшауланбаған элементтердің механикалық жанасуы нәтижесінде пайда болуы мүмкін. Сондай-ақ қысқа тұйықталу жүктеме кедергісі қуат көзінің ішкі кедергісінен аз болған кездегі жағдай деп аталады.
Үшфазалы электр желілерінде қысқа тұйықталудың келесі түрлері бар
бір фазалы (фазаның жерге тұйықталуы немесе бейтарап сым);
екі фазалы (екі фазаның өзара тұйықталуы);
жерге екі фазалы (екі фаза бір-бірімен және бір уақытта жерге);
үш фазалы (үш фаза өзара)
Электр машиналарында қысқа тұйықталу болуы мүмкін:
ротор орамаларының немесе статордың орамаларының орамдарының немесе трансформаторлар орамаларының орамдарының өзара тұйықталуы;
ораманың металл корпусына тұйықталуы.
Қысқа тұйықталу кезінде тізбекте өтетін ток күші күрт және бірнеше рет өседі, бұл Джоуль-Ленц Заңына сәйкес айтарлықтай жылу бөлінуіне әкеледі, және нәтижесінде электр сымдарының балқуы мүмкін, одан кейін жану пайда болады және өрттің таралуымен.
Қысқа тұйықталу бірінде элементтердің энергетикалық жүйесін қабілетті бұзатын, оның жұмыс істеуі тұтастай алғанда -- басқа тұтынушылардың төмендеуі мүмкін қорек кернеуі, бұл ақаулыққа себеп болуы мүмкін; үш фазалы желілерде кезінде қысқа тұйықталу пайда болады асимметрия кернеу бұзатын қалыпты электрмен жабдықтау. Үлкен энергия желілерінде қысқа тұйықталу ауыр жүйелік аварияларды тудыруы мүмкін.
2. ЕСЕПТЕУ БӨЛІМІ
2.1 Тоқ шектеуіш реакторлар, тағайындалуы, қолдану аймағы.
Ток шектейтін реактор-қысқа тұйықталудың соққы тогын шектеуге арналған электр аппараты. Қосылады дәйекті тізбегіне ток онда шектеуге, мен сияқты жұмыс істейді индуктивті (реактивті) қосымша кедергі, уменьшающее ток және демеуші кернеу қысқа тұйықталу кезінде желінің арттырады, ол тұрақтылық генераторлар мен жүйесі, тұтастай алғанда.
Реактор-тізбекке жүйелі қосылған тұрақты индуктивті кедергісі бар катушка. Конструкциялардың көпшілігінде ток шектейтін реакторлардың ферромагниттік өзекшелері жоқ. Қалыпты режимде реакторда кернеудің 3-4% - ға төмендеуі байқалады, бұл әбден мүмкін. Қысқа тұйықталу жағдайында кернеудің көп бөлігі реакторға келеді. Қысқа тұйықталудың максималды соққы тогының мәні мына формула бойынша есептеледі:
im=2,54IH 100%Xp (2.1)
мұнда: IH -- желінің номиналды тогы, Xp -- реактордың реактивті кедергісі.
Сәйкесінше, реактивті кедергі жоғары болған сайын, желідегі ең жоғары соққы тогының мәні соғұрлым аз болады. Реактивтілік катушканың индуктивті кедергісіне тікелей пропорционалды. Үлкен токтар кезінде Болат өзекшелері бар катушкаларда өзекшенің қанығуы болады, бұл реактивтілікті күрт төмендетеді және осының салдарынан реактор өзінің ток шектейтін қасиеттерін жоғалтады. Осы себепті реакторлар Болат өзекшесіз орындайды, бұл ретте индуктивтіліктің осындай мәнін ұстап тұру үшін оларды үлкен көлемде және массамен жасауға тура келеді. Егер 0,4-110 кВ электр беру желілерінде PLC технологиясы бойынша деректерді беру құрылғылары болса, онда реактор осы жиіліктерді сөндіретін болады
Қысқа тұйықталу кезінде тізбектегі ток қалыпты режимдегі токпен салыстырғанда айтарлықтай артады. Жоғары вольтты желілерде қысқа тұйықталу токтары осы токтардың өтуі салдарынан туындайтын электродинамикалық күштерге төтеп бере алатын қондырғыларды таңдау мүмкін емес шамаларға жетуі мүмкін. Қысқа тұйықталу тогын шектеу үшін К.з кезінде ток шектейтін реакторлар қолданылады. сондай-ақ жиналмалы қуат шиналарында жеткілікті жоғары кернеуді (реактордың өзінде үлкен құлдырау есебінен) ұстап тұрады, бұл басқа жүктемелердің қалыпты жұмыс істеуі үшін қажет.
2.2 Реактордың орнату әдістері мен тәсілдері. Ток шектейтін реакторлардың түрлері
Ток шектейтін реакторлардың келесі түрлері бар:
орнату орны бойынша: сыртқы қолдану және ішкі;
кернеу бойынша: орташа (3 -35 кВ) және жоғары (110 -500 кВ);
конструктивтік орындау бойынша: бетон, құрғақ, майлы және броньды;
фазалардың орналасуы бойынша: тік, көлденең және сатылы;
орамдарды орындау бойынша: дара және қосарланған;
функционалдық мақсаты бойынша: фидерлік, фидерлік топтық және секцияаралық.
Бетон реакторлар
Ішкі қондырғыда 35 кВ-қа дейінгі желі кернеуінде тарату алынды. Бетон реакторы радиальды орналасқан бетон колонкаларға құйылған оқшауланған көп желілі сымның концентрлік орналасқан орамалары болып табылады. Қысқа тұйықталу кезінде орамалар мен бөлшектер электродинамикалық күштермен шартталған едәуір механикалық кернеулерді сынайды, сондықтан оларды дайындау кезінде беріктігі жоғары бетон қолданылады. Реактордың барлық металл бөлшектері магнитті емес материалдардан жасалады. Үлкен ток болған жағдайда жасанды суыту қолданылады.
Реактордың фазалық катушкалары жиналған реактор кезінде катушкалардың өрістері қарсы орналасқан, бұл қысқа тұйықталу кезінде бойлық Динамикалық күштерді еңсеру үшін қажет. Бетон реакторлар табиғи-ауамен және ауамен-мәжбүрлі салқындату (үлкен номиналды қуаттар үшін), т.б. "үрлеу" (таңбалауда "Д" әрпі қосылады) орындалуы мүмкін.
2014 жылғы жағдай бойынша бетон реакторлар моральдық ескірген болып саналады және құрғақ реакторлармен ығыстырылады.
Майлы реакторлар
Май реакторы оқшаулағыш цилиндрлерге салынатын және маймен немесе өзге де электр техникалық диэлектрикпен құйылатын кәбілдік қағазбен оқшауланған мыс өткізгіштердің орамаларынан тұрады. Сұйықтық бір мезгілде оқшаулағыш және салқындатқыш ортада қызмет етеді. Бактың қабырғаларын реактор катушкаларының айнымалы өрісінен қыздыруды төмендету үшін электромагниттік экрандар мен магниттік шунттар қолданылады.
Электрмагниттік экран реактордың орамына қатысты шоғырланған орналасқан қысқа тұйықталған мыс немесе алюминий орамдары Бак қабырғаларының айналасында. Экрандау бұл орамдарда қарсы бағытталған және негізгі өрісті өтейтін электромагниттік өріс индуцирленуі есебінен жүзеге асырылады.
Магнитті шунт-бұл Бак қабырғасына қарағанда аз магнитті кедергісі бар жасанды магнитті өткізгішті жасайтын қабырғалардың жанында орналасқан Бак ішіндегі табақ. Болат пакеттері, бұл бак қабырғалары арқылы емес, реактордың негізгі магнитті ағынын тұйықтауға мәжбүр етеді. ПУЭ сәйкес бактағы майдың қызып кетуіне байланысты жарылыстарды болдырмау үшін кернеуі 500кВ және одан жоғары барлық реакторлар газ қорғанысымен жабдықталуы тиіс.
Құрғақ реакторлар.
Құрғақ реактор орамасының конструкциясының нұсқаларының бірінде диэлектрлік қаңқаға оралған кремний органикалық оқшауламасы бар кабель түрінде (әдетте габариттерді азайту, механикалық беріктілікті және қызмет ету мерзімін арттыру үшін тікбұрышты қима) орындалады. Реакторлардың басқа конструкциясында орау сым полиамидті пленкамен, содан кейін желіммен және оларды кремний органикалық лакпен сіңдірумен және кейіннен пісірумен шыны жіптердің екі қабатымен оқшауланады, бұл Н қызуға төзімділік сыныбына сәйкес келеді (жұмыс температурасы 180°С дейін) орау бандажымен престеу және тарту оларды соққы тогы кезінде механикалық кернеуге төзімді етеді.
Броньды реакторлар.
Ток шектейтін реакторларды ферромагнитті магнитті өткізгішсіз дайындау үрдісіне қарамастан (ток кезінде магниттік жүйенің қанығу қаупінің салдарынан және Ток шектейтін қасиеттердің күрт құлдырауы) кәсіпорындар электр техникалық болаттан броньды конструкцияның өзекшелері бар реакторларды дайындайды. Ток шектейтін реакторлардың осы түрінің артықшылығы аз массалық-габариттік көрсеткіштер мен құны (конструкциядағы түсті металдар үлесінің азаюы есебінен) болып табылады. Кемшілігі: жоғалту мүмкіндігі токты шектеуші қасиеттерінің кезде соқпалы ток, үлкен номиналды үшін осы реактордың, бұл өз кезегінде, талап етеді, мұқият есептеу қысқа тұйықталу токтарының. және таңдау броневого реактордың болатындай кез-келген режимінде желі ударный ток к. з. аспаған номиналды.
Қосарланған реакторлар.
Қосарланған реакторлар қалыпты режимде кернеудің төмендеуін азайту үшін қолданылады, ол үшін әрбір фаза қарсы қосылатын күшті магниттік байланысы бар екі орамнан тұрады, олардың әрқайсысына шамамен бірдей жүктеме қосылады, соның нәтижесінде индуктивтілік азаяды (қалдық айырымдық магниттік өріске байланысты). Бір орамның тізбегінде өріс күрт өседі, индуктивтілік артады және Ток шектеу процесі жүреді.
Секцияаралық және фидерлік реакторлар.
Секцияаралық реакторлар токтарды шектеу және секциялардың бірінде кернеуді ұстап тұру үшін секциялар арасында, к.з. басқа секцияда қосылады. Фидерлік және фидерлік топтық фидерлерде орнатылады (топтық фидерлер бірнеше фидерлер үшін ортақ болып табылады).
2.3 Турбогенераторларды таңдау
Турбогенератор - бұл синхронды генератор мен бу немесе газ турбинасынан тұратын құрылғы. Турбогенератор термині ГОСТ 533 атауына осы типтегі генераторларды ГОСТ 5616 турбиналарымен бірге қолданылатын тік генераторлардан ажырату үшін енгізілген жеке электр генераторларын сипаттау үшін турбогенератор және гидроэнергетика терминдерін қолдану дұрыс емес. Электр станциялары жағдайында турбиналық қондырғы термині қолданылады.
Негізгі функция - жұмыс сұйықтығының ішкі энергиясын бу немесе газ турбинасын айналдыру арқылы электр энергиясына түрлендіру. Ротордың жылдамдығы пайдаланылатын генератордың параметрлерімен анықталады: минутына ондаған мың айналымдардан (Энергия тұрақты электр магниттерінен қозғалатын синхронды генераторлар үшін) 3000, 1500 айн мин (ротор орамаларын қоздыратын синхронды генераторлар үшін). Турбина статордағы ротордың айналмалы магнит өрісі арқылы электрлік айналады. ротордың катушкасы статор орамаларында үш фазалық айнымалы кернеудің және токтың пайда болуына әкеледі. Статордағы кернеу мен ток қаншалықты үлкен болса, ротор өрісі соғұрлым күшті болады, яғни ротор орамаларындағы ток соғұрлым көп болады. ротор тиристорлық қоздыру жүйесімен немесе қоздырғышпен - негізгі генератордың білігіндегі шағын генератормен жасалады. ші нысаны кеңейтілген машина генератор еске түсіреді. 2 полюсті (3000 айн мин), 4 полюсті (Балаково АЭС жағдайында 1500 айн мин) және көп полюсті машиналар жұмыс орындарына және технологиялық талаптарға байланысты шығарылады.
Мұндай генераторларды салқындату үшін орамдарды салқындатудың келесі әдістері қолданылады:
сұйық - статор күртесі арқылы;
сұйықтық - орамаларды тікелей салқындату арқылы;
ауа;
сутегі атом электр станцияларында жиі қолданылады.
Салқындату жүйесіне байланысты турбогенераторлар бірнеше түрге бөлінеді: ауа, май, сутегі және суды салқындату арқылы. Сонымен қатар аралас түрлері бар, мысалы, сутегі суымен салқындатылған генераторлар.
Сондай-ақ арнайы турбогенераторлар бар, мысалы: локомотивтер, олар жарық тізбектері мен локомотивтің радиостанцияларына қызмет етеді. Авиацияда турбогенераторлар борттық қосымша қуат көзі ретінде қызмет етеді. Мысалы, TG-60 турбогенераторы компрессордан таңдалған сығылған ауа қозғалтқышында жұмыс істейді, үш фазалы айнымалы тогы 208 вольтты, 400 герц, номиналды қуаты 60 кВА болатын генератордың жетектерін қамтамасыз етеді. Сондай-ақ, жоғары өткізгіштікке негізделген КГТ-20 және КГТ-1000 супер қуатты өткізгіштер жасалды
2.4 Берілген мәліметтер бойынша келесі типті ТГВ-500-2У3 турбогенераторы таңдалды
Турбогенераторлардың техникалық көрсеткіштері келесі кестеде көрсетілген. Электр станцияларындағы электр энергияны өндірудің айнымалы графигі кезінде өзіндік мұқтаждықтың қуат шығынын анықтауға болады.
P0-8=0,4+0,6 ∙ PitPбелг∙Po.м.max
P0-8=0,4+0,6 ∙ 8%500∙500=25006125=200,048 (2.2)
Мұндағы: Pi(t)- t уақытта станцияның шинаға беретін қуаты, МВт;= 8%
Pуст - станцияның белгіленген қуаты, МВт; - 500
Po.м.max - өзіндік мұқтаждықтың максималды қуаты,- 500
2.1 кесте
Курстық жұмыстын берілгені бойынша генератордың түрін, қоздыру және салқындату жүйелерін таңдаймын
Турбогенера-тордың түрі
Толық, SНОМ, МВА
Активті, РНОМ, МВт
cosφ
Асқын өтпелі индуктивті
Қоздыру
жүйесі
Салқындату жүйесі
Бағасы,мың тенге
Статордың орамы
Ротордың орамы
ТГВ-500-2У3
588
500
0,85
0,243
ТН(тәуелсіз тиристорлық қоздырғыш)
НВ(тікелей сутегімен салқындату )
НВ(тікелей сутегіменсалқындату)
6400
2.5 Күштік трансформатор таңдау
Блоктық трансформаторларды таңдау:
- ші нұсқа үшін апатты режим
1.Жүктеменің қысқа максимумда 1- ші G1 генераторын ажыратамыз.
Бұл жағдайда 220 кВ ТҚ-на берілетін қуаттың мөлшері :
(G2+G3+G4)-(G2∙o.м.+G3∙o.м.+G4∙o.м. ) (2.3)
(500+500+500)-(40+40+40)=1380MBm
T2,T3,T4 куштік трансформаторынан өтетін қуат, 13803=460MBm
2.G1 ажыратылады. Бұл жағдайда 500 Кв-тық ТҚ-мен 220 кВ-тық ТҚ-ның арасындағы байланыс автотрансформатор арқылы өтетін қуаттың мөлшері
460MBm - 1200MBm=-740MBm (2.4)
3.Электр КЭС-тің 1-ші,2-ші,3-ші,4-ші,5-ші,6-шы генераторлардың энергетикалық жүйеге көп қуат беру режимі. Бұл жағдайда 220 кВ-тық ТҚ-нан 1,2,3,4 генераторлары 1840 MBт қуат береді. Ал 500 кВ-тық ТҚ-нан 5,6 генераторлары 920 МВт қуат беріледі.
1-ші нұсқа үшін күштік трансформаторды таңдаймыз.
ST1T5=PT1T5cosφном.s; (2.5)
220 кВ-тық тарату құрылғысының T1,T2,T3,T4 трансфарматор ретінде түрі ТНЦ-63000220 кВ
500 кВ - тық тарату құрылғысының T5, T6 трансформатор ретінде түрі ТЦ-630000500 кВ
2.2 кесте
ТЦ-630000500 және ТНЦ-63000220 трансформаторларының каталогтық берілгендері
Түрі
SHOMMBA
Шығын,кВт
Uk,%
Бағасы
Мың тенге
Рх
Рк
жк-ок
жк-тк
ок-тк
ТНЦ-63000220
630
400
1200
-
12,5
-
2895
ТЦ-630000500
630
400
1210
-
14
-
3350
Автотрансформаторды таңдау:
Бірінші нұсқа үшін 500 кВ және 220 кВ-тық ТҚ-ның арасындағы байланыс автотрансформаторын таңдаймыз.
Реактивті қуаттар:
QГЕН max= Pmax∙ tgφ =500 ∙310MBA (2.6)
QГЕН min= Pmin∙ tgφ =350∙0,62=217MBA (2.7)
Qo.m. = Pген∙ tgφ =40∙0,62=24,8MBA (2.8)
Qo.m. = Po.m. ∙ tgφ =28∙0,62=17,36MBA (2.9)
QНАГ max = Pmax ∙ tgφ =1200∙0,75=900MBA (2.10)
QНАГ min = Pmin∙ tgφ =840∙0,75=630MBA (2.11)
КЭС-тің толық қуатының құрамын анықтаймыз:
S= ( Pген + Po.m.)2 + (Qген + Qo.m.)2, MBA
S=(40+28)2+(310+24,8)2=341,63 MBA (2.12)
1-ші және 2-ші нұсқаларды технико-экономикалық салыстыру кезінде, трансформаторлардың және автотрансфордың заводтық құнын есептеу пайдаланамыз:
Сесептеу = α∙Сзавод (2.13)
мұндағы,Сзавод- заводтық құны
α-коэффициент
Менің жағдайымда трансформатордың коэффиценті α=1,3; ал автотрансформатор үшін α = 1,3 тең
2.3 - кесте
1-ші және 2-ші нұсқаларды технико-экономикалық салыстыру
Бөліктердің атауы
Біріліктің есептік құна ,мын тенге
1-нұсқа
2-нұсқа
бір,саны
дана
қосынды тенге
бір,саны
дана
қосынды тенге
1.Трансформатор ТНЦ-630000220
2895∙1,3 =3763,5
4
15054
-
-
2.Трансформатор ТЦ-630000500
3350 ∙1,3=4355
2
8710
-
-
3.Автотранформатор АТДЦН-500000500220
1010∙1,35=1364
1
1364
-
-
4.Трансформатор ТЦ-630000220
2895∙1,3=3763,5
-
-
3
11291
5.Транформатор
ТЦ-630000500
3350∙1,3=1364
-
-
3
13065
6.Автотрансформатор АТДЦ-500000500220
1010∙1,35=1364
-
-
1
1364
Барлығы:
25128
25720
1-ші Блок 220 кВ шинасында жұмыс істейді және онда ТНЦ-630000220 типті трансформаторлар орнатылған. Олар НЦ түрін салқындату жүйесі бар үш фазалы екі орамды күштік май трансформаторларын білдіреді (май циркуляциясымен мәжбүрлі бағытталған салқындатудың май-су жүйесі). Таратушы құбырлардың көмегімен салқындатқыш май тікелей трансформатордың әрбір фазасының орамаларына беріледі, бұл салқындату тиімділігі артады.
500 кВ шиналарға жұмыс істейді және онда Ц түрін салқындату жүйесімен ТЦ-630000500 типті үшфазалы екі орамды трансформаторлар орнатылған (орам ішіндегі майдың еріксіз бағытталмаған циркуляциясы бар салқындатудың май-су жүйесі).
Барабанды қазандары бар жылу электр станциясының схемасы
Сызба 2.1
1 - Оттық; 2 - оттық; 3 - қазандық барабаны; 4 - түсіру құбырлары; 5а - 5в - экрандардың, экономайзер мен бу қыздырғыштың коллекторлары; 6 - қайнату құбырлары; 7 - бу қыздырғыш; 8 - су экономайзері; 9 - ауа қыздырғыш; 10 - үрлеу желдеткіші; 11 - күл ұстағыш; 12 - түтін сорғыш; 13 - түтін құбыры; 14 - бу турбинасы; 15 - электрогенератор; 16 - су қыздырғыш; 17 - су қыздырғыш; 18 - су қыздырғыш; 19 - су қыздырғыш; жоғары кернеулі электр берілісінің ауа желісі; 18 - конденсатор; 19, 20 - циркуляциялық және конденсаторлық сорғылар; 21 - деаэрациялық баған; 22-қоректік Бак; 23-шикі су сорғысы; 24 - Су дайындау қондырғысы; 25 - өңделген су бағы; 26, 27 - өңделген және қоректік су сорғылары; 28 - өзен немесе тоған; 29 - күл немесе қож; 30 - төмен қысымды қыздырғыш; 31 - жоғары қысымды қыздырғыш; 32-градирня; 33-салқындату жүйесіне қоспалар
3. ҚАУІПСІЗДІК ЖӘНЕ ЕҢБЕКТІ ҚОРҒАУ
3.1 Жобалатың құрылыстаң қауіпсіздік ережесі
Қауіпсіздік шаралары - өндірістік қауіпті факторлардың әсеріне жол бермейтін ұйымдастырушылық шаралар, техникалық құралдар мен әдістер жүйесі.
Анықтама ГОСТ 12.0.002-80 еңбекті қорғау стандарттарында (SSBT) берілген. Терминдер мен анықтамалар (жойылды).
Қауіпсіздік техникасы кез-келген адамның, оның ішінде еңбек қызметінің қауіпсіздігін қамтамасыз етуге арналған қызмет түрі (ұйымдастыру-техникалық шаралар жүйесі, қорғаныс құралдары мен әдістері). Бұрын ғылым да сол атпен аталатын, оның субъектісі осы қызмет түрі болып табылады, ал қазіргі уақытта синдикаттық пән қауіпсіздік ғылымының пәнін өзіне сіңіретін кең көлемде дамып келеді.
Ескертпелер:
еңбек қауіпсіздігі тұрғысынан қауіпсіздік (қауіпсіздік) ұғымы жұмысшыларды өндірістік қауіпті факторлардың әсерінен қорғауды неғұрлым тереңірек білдіреді;
еңбекті қорғау тұрғысынан қауіпсіздік техникасы термині жұмысшыларды және оларға теңестірілген адамдарды жалпы алғанда еңбекті қорғаудың негізгі бөлігінің (еңбекті қорғаудың) негізгі бөлігі болып табылатын қауіпті өндірістік факторлардың әсерінен қорғауды білдіреді.
Анықтама ГОСТ 12.0.002-2014 еңбекті қорғау стандарттарында (SSBT) берілген. Терминдер мен анықтамалар (ГОСТ 12.0.002-80 орнына Кәсіби қауіпсіздік стандарттарының жүйесі (SSBT).
Техникалық қауіпсіздік (ТБ) - бұл ескірген термин, еңбекті қорғау функциясы - өндірісте жарақат пен аурудың алдын алуға бағытталған өндірістік қызметті басқару. Қазіргі уақытта ол іс жүзінде қолданылмайды және ресми құжаттарда жоқ.
Қазақстанда және ТМД елдерінде қазіргі заманғы атауы - еңбекті қорғау (OT), халықаралық компанияларда - Денсаулық және қауіпсіздік (H&S) Денсаулық және қауіпсіздік. Еңбекті қорғау аясы қауіпсіздік шаралары (денсаулық және қауіпсіздік) көлемімен сәл ғана сәйкес келеді. Еңбекті қорғау - бұл ең алдымен құқықтық мәселелер - еңбек кодексінің талаптарын сақтауды қамтамасыз ететін жұмысшылар мен жұмыс берушілердің құқықтары мен міндеттері.
Қауіпсіздік, керісінше, жұмысшылардың мінез-құлқына және жұмысшылардың ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
