Қaзaқстaн республикaсы білім және ғылым министрлігі

Қ. И. Сәтбaев aтындaғы Қaзaқ ұлттық техникaлық зерттеу университеті

Ә. Бүркітбаев атындағы Өнеркәсіптік автоматтандыру және цифрлау институты

Электротехникa, телекоммуникация және ғарыштық технологиялар кaфедрaсы

Тақырыбы: Телекоммуникациядағы сигнал беру жүйесі

Орындаған: Сайфетдинова С. Р

Мамандық шифры 5В071900

Тексерген : Смайлов Н. К

Алматы 2020

Мазмұны

Кіріспе3

1 Байланыс желілеріндегі сигнал беру жүйелері4

1. 1 Сигнал беру жүйелерінің жіктелуі4

1. 2 Халықаралық стандартталған сигнал беру жүйелері6

1. 3 № 1 - 5 сигнал беру жүйелері8

2. №7 Жалпы арнамен сигнал беру жүйесі10

2. 1. Жалпы арнамен сигнал берудің артықшылықтары10

Қорытынды13

Пайланылған әдебиеттер тізімі14

Кіріспе

Соңғы онжылдықтар компьютерлік технологиялар мен деректерді беру желілерінің жалпы пайдаланудағы телефон желісінің құрылымы мен архитектурасына үдемелі әсерімен сипатталады. Әсіресе, бұл телефон желілерінде қолданылатын сигнал беру жүйесі аймағында көрінеді. Сигнал беру жүйесі, атап айтқанда, қолдауды қамтамасыз етуі тиіс: байланыс желілеріндегі коммутацияны жедел басқаруды; қызметтерді интеграциялаумен сандық желілердің қосымша қызметтерін ұсынуды басқаруды; ұялы жылжымалы байланыс желілеріндегі деректер базасына жүгінуді; интеллектуалды желі қызметтерін ұсыну кезінде ақпаратты үлестірілген өңдеуді.

Халықаралық Электр байланысы одағының (ХЭО-Т) стандарттау секторының ұсынымдарында маманданған және осы талаптарды қанағаттандыратын №7 жалпы арналы сигнал беру жүйесі халықаралық және Ұлттық Байланыс желілері үшін бүкіл әлемде қолданылатын стандарт болып табылады. № 7 ЖАС протоколы бойынша жұмыс істейтін сигналдық желілер - бұл коммутацияланған байланыс желілерінен логикалық қашықтан басқарылатын, телефон желілері мен ISDN желілерінде қосылуды басқару хабарламаларын тасымалдауға, сондай-ақ қашықтағы желі түйіндерінде жұмыс істеуге арналған сұраныстарға арналған мамандандырылған пакет.

1 Байланыс желілеріндегі сигнал беру жүйелері 1. 1 Сигнал беру жүйелерінің жіктелуі

Байланыс желілеріндегі сигнал беру деп шақыруларға қызмет көрсету кезінде байланысты орнату мен ажыратуды қамтамасыз ету үшін, сондай-ақ әртүрлі қызметтік ақпаратты беру үшін желі элементтері арасында берілетін сигналдар жиынтығы түсініледі. Желі учаскесіне байланысты сигнал берудің келесі түрлері ажыратылады:

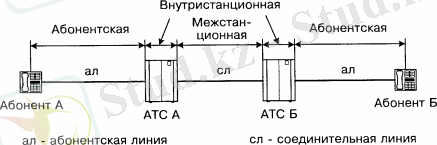

1. 1-сурет. Байланыс желілеріндегі сигнал беру

Желі учаскесіне байланысты сигнал берудің келесі түрлері ажыратылады:

  • абоненттік - абоненттік терминал мен коммутациялық станция арасындағы учаскеде;
  • станция ішіндегі - коммутациялық станция ішіндегі әртүрлі функционалдық тораптар мен блоктар арасында;
  • станцияаралық - желідегі әртүрлі коммутациялық станциялар арасында

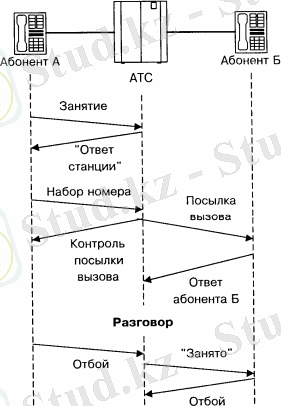

1. 2-сурет. Абоненттік сигнал беру үлгісі

Мысал ретінде 1. 2-суретте бір абоненттің бір телефон станциясына қосылған екі абоненттің қосылымын қалыпты орнату (ажырату) кезінде берілетін негізгі абоненттік сигнализацияны көрсетілген.

Станция ішіндегі сигнализация коммутациялық жүйенің құрылысына, қолданылатын элементтік базаға және құрылымға, архитектураға және құрылыстың принциптеріне байланысты және жүйенің әр түріне тән.

Станциялар аралық сигнал беру ақпаратын түрлі жолдармен беруге болады, оларды үш негізгі классқа бөлуге болады:

1. Сигналдарды тікелей телефон арнасы (дауыстық жол) арқылы тарату әдістері, кейде «іштегі» дабыл жүйелері. Телефон арналары (физикалық тізбектер) арқылы сигналдар тікелей ток (гальваникалық, ілмектік немесе аккумуляторлық әдістермен), тонус жиіліктері, индуктивті импульстар және т. б.

2. Жеке сигнал беру арнасы (VSK) . Әдетте, мұндай жүйелерде ақпаратты беру жолындағы әр телефон арнасы үшін ақпаратты таратудың арнайы құралдары (бөлінген арнаның сыйымдылығы) қарастырылған.

3. Каналды сигнализация жүйелері (ACS) . Осы кластағы жүйелерде адресаттық топтарды пайдалану қағидасына сәйкес, ACS мәліметтерді беру жолы телефон арналарының бүкіл шоғырын қамтамасыз етеді, яғни. сигналдар олардың мекен-жайына сәйкес беріліп, қажет болған кезде және әр арнада пайдалану үшін ортақ буферге орналастырылады.

Бұл сигнал беру тәсілдерінің үш класы терминалдар (соңғы жабдықтар) мен АТС арасында, сондай-ақ коммутациялық тораптар мен станциялар арасында мекенжайды және басқа да ақпаратты беру үшін қолданылады. Бұл тәсілдерде сигналдардың үш санаты берілуі мүмкін:

  • абоненттік желі бойынша тарату трактісін басқаратын және жергілікті коммутация жүйесінде тіркелу үшін мекенжай ақпаратын ұсынатын абоненттік сигналдар, сондай-ақ абоненттерге қосылу жағдайы туралы хабарлайды (акустикалық және зуммерлік сигналдар) ;
  • станциялар арасындағы байланыс арналары бойынша тарату трактісін басқаратын желілік сигналдар. Желілік сигналдар бастапқы жағдайда және қосылыс орнату кезінде аспаптар толық босағанға дейін тікелей және кері бағытта беріледі. Бұл сигналдар қосылысты орнатудың негізгі кезеңдерін белгілейді; шақыруларды тағайындау орнына бағыттау үшін мекенжай ақпаратын ұсынатын маршруттау сигналдары (мысалы, шақырушы абоненттің нөмірі туралы ақпарат, шақырушы абоненттің санаты мен нөмірі туралы ақпарат, шақыру категориясының сигналдары және басқалар) .

Мекенжай ақпараты екі жолмен станциялар арасында жіберілуі мүмкін:

  • "тораптан торапқа" әдісімен, оған сәйкес барлық мекенжай ақпараты қосылу жолындағы әрбір станцияға жіберіледі. Мысалы, Шығыс а станциясы Б станциясына барлық ақпаратты береді және оның таратқышы босатылады. Б станциясы адресті ақпаратты өңдейді және оны келесі В және т. б станциясына жібереді.
  • тура сигнал беру жүзеге асырылатын кезде "соңынан соңғыға" әдісімен. Мысалы, шақырушы абоненттің а станциясы келесі Б станциясында шақыруды маршруттау үшін қажетті ақпараттың бір бөлігін ғана береді, содан кейін ақпараттың бір бөлігі А станциясынан келесі В және т. б станциясына беріледі.
1. 2 Халықаралық стандартталған сигнал беру жүйелері

Телекоммуникация желілерінде ішкі және халықаралық деңгейде сәтті әрекеттесу үшін сигнал беру хаттамаларын біріздендіру қажет.

Телеграф және телефония бойынша халықаралық консультативтік комитет (ТТХКК) сигналдық протоколдарды біріздендіруге және стандарттауға қатысқан, кейіннен Халықаралық электрбайланыс одағының (ХЭО-T) Телекоммуникацияны стандарттау секторын айналысты.

Телефон желілерін дамытудың әртүрлі сатыларында Халықаралық Электр байланысы одағының (ХЭО-Т) телекоммуникацияларды стандарттау секторы сигнал беру жүйелерінің әртүрлі стандарттарын ұсынды, олардың сипаттамалары 1-кестеде келтірілген.

Сигнал жүйелерінің дамуын үш кезеңге бөлуге болады. Бірінші кезең тікелей басқарылатын декадты-сатылы станциялардың кеңінен қолданылуымен сипатталады, онда барлық функционалды сигналдар жеке жол бойымен беріледі. Мұндай жеке телефон сигналын берудің жолы - байланыс орнатылатын сөйлесу арнасының өзі немесе осы сөйлесу арнасына тағайындалған және оның жиілік диапазонының сыртында орналасқан жеке арнаулы сигнал арнасы. Бірінші кезең ТТХКК ұсынған қалааралық байланыс желісіне ұсынылған № 1-3 дабыл беру жүйелерін қамтиды. Осы жүйелердің барлығы функционалды сигналдарды беру үшін айтылған жолды пайдаланады. Сигналдарды кодтау үшін стандартты телефон арнасының спектрінде орналасқан бір немесе бірнеше жиілік қолданылады.

Екінші кезең телефон желілерінде жанама басқарылатын координаталық жүйе станцияларының пайда болуымен сипатталады. Жанама басқаруды енгізу берілетін басқару сигналдарының санын арттыруды, тарату жылдамдығы мен дұрыстығын арттыруды талап етті. Екінші кезеңге халықаралық байланыс желісі үшін ұсынылған № 4 және 5 сияқты сигнал беру жүйелері жатады. №4 сигнал беру жүйесінде функционалдық сигналдарды беру үшін екі жиілік - 2040 және 2400 Гц қолданылады. Сигналдарды тану ұзақтығы мен жиілігі бойынша жүргізіледі. №5 сигнал беру жүйесінде басқарушы ақпаратты беру үшін алты жиіліктен тұратын екі жиіліктің комбинациялары қолданылады, олар сөйлесу спектрінің жиілік жолағында беріледі. №5 сигнал беру жүйесіндегі желілік сигналдар 2400 және 2600 Гц жиіліктерде беріледі

Үшінші кезең телефон желілерінде бағдарламалық басқарылатын станцияларды қолданумен сипатталады. Бұл станцияларда электрондық басқару машиналарының (ЭЕМ) есте сақтау құрылғыларын және ақпаратты өңдеудің жоғары жылдамдығын пайдалану арқылы сигнал беру жабдығының көлемі мен құнын айтарлықтай қысқартуға болады.

Сигнал беру түрі
Сызықтық сигнал, Гц
Тіркеу сигналы
Сипаттамасы
Қолданылуы
Стандарттау күні
Сигнал беру түрі: № 1
Сызықтық сигнал, Гц: 500/20
Тіркеу сигналы: -
Сипаттамасы: Қол режимі үшін
Қолданылуы: Қысқа желілерде
Стандарттау күні: 1934
Сигнал беру түрі: № 2
Сызықтық сигнал, Гц: 600/750
Тіркеу сигналы: Бір жиілікпен f = 750 Гц нөмірді теру
Сипаттамасы: Жартылай автомат үшін
Қолданылуы: Ұлттық желілерде
Стандарттау күні: 1938
Сигнал беру түрі: № 3
Сызықтық сигнал, Гц: 2280
Тіркеу сигналы:

Екілік код

Жиілік 2280 Гц

Сипаттамасы: Автоматика және жартылай автоматтандыруға арналған бір бағытты жұмыс
Қолданылуы: Еуропада
Стандарттау күні: 1954
Сигнал беру түрі: № 4
Сызықтық сигнал, Гц: 2040/2400
Тіркеу сигналы:

Екілік код

f=2040/ 2400 Гц

Сипаттамасы: Автоматика және жартылай автоматтандыруға арналған бір бағытты жұмыс
Қолданылуы: Батыс Еуропа мен Жерорта теңізі
Стандарттау күні: 1954
Сигнал беру түрі: № 5
Сызықтық сигнал, Гц: 2400/2600
Тіркеу сигналы: MF (700-1700 Гц 6 жиілігінің екі жиілігінің комбинациясы)
Сипаттамасы: Автоматика және жартылай автоматтандыруға арналған екі бағытты жұмыс
Қолданылуы: Халықаралық желілерде
Стандарттау күні: 1964
Сигнал беру түрі: № 6
Сызықтық сигнал, Гц: Ақпаратты беру жылдамдығы: 56 Кбит/с (цифрлық), 4 Кбит / с (аналогтық) .
Тіркеу сигналы: Корея мен Жапония арасындағы халықаралық желілерде, АҚШ, Тайвань, Австралия, Англия
Сипаттамасы: 1968
Сигнал беру түрі: № 7
Сызықтық сигнал, Гц:

Ақпарат беру жылдамдығы: 64 Кбит / с (сандық),

4, 8 Кбит / с (аналогтық) .

Тіркеу сигналы: Цифрлық коммутация желілері
Сипаттамасы: 1980

1-кесте. Халықаралық стандартталған сигнал беру жүйелері

Бұл типті станциялар желілік және басқару сигналдарын жеке арналар бойынша емес, деректерді беру құралдарын қолдана отырып, сигнал берудің жалпы арнасы бойынша беруді қамтамасыз ете алады. 1968 жылы ТТХКК халықаралық телефон желісінің учаскелерінде ЖАС ұйымдастыру үшін ұсынылатын №6 сигнал беру жүйесі бекітілді. №6 сигнал беру жүйесін сынау барысында оның мынадай кемшіліктері анықталды: жүйе сигнал таратудың уақыты Үлкен арналар бойынша жұмысқа есептелмеген, кедергіге төзімділіктің жеткіліксіздігі, атаулы бөліктің шектеулі көлемі. Сондықтан 1973 жылы МККТК №7 сигнал беру жүйесін әзірлеу туралы мәселе қойылды. 1980 ж. әзірленген және бекітілген ХҚКТК ОКС №7 сигнал беру жүйесі келесі артықшылықтарға ие: әртүрлі мақсаттағы байланыс желілері үшін жарамды, әртүрлі модификациялары бар және халықаралық және Ұлттық желілерде қолданылады, сигналды уақытша таратудан 1 с дейінгі және 10-4 дейінгі қателер коэффициенті бар байланыс арналары бойынша тұрақты жұмысты қамтамасыз етеді.

1. 3 № 1 - 5 сигнал беру жүйелері

№1 жүйе 1934 жылы Будапештте өткен ITU-T пленарлы Х Ассамблеясында қосылыстарды орнатудың қолмен әдісі бар халықаралық арналар үшін қабылданды және 20 Гц жиілігімен импульс түрінде берілетін 500 Гц жиілігіндегі желілік сигналдарды ғана қарастырады. Негізгі компоненттер 1. 3-суретте көрсетілген.

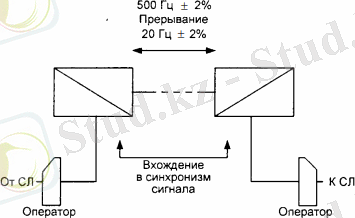

1. 3-сурет. № 1 ITU-T жүйесінің негізгі компоненттері

Бұл жүйе тікелей шақыру жүйесі болып табылады, онда 500/20 Гц импульстар түрінде тұрады және босатылады. Жүйе қысқа екі сымды желілерде пайдаланылса, 500/20 Гц сигналының орнына төмен жиілікті сигнал (16, 25 немесе 50 Гц) қолданылуы мүмкін. Қабылданатын сигналды тану уақыты 1200 мс дейін.

№2 жүйе 600 және 750 Гц жиіліктері бар сигналдарды пайдалана отырып, екі сымды желілер бойынша жартылай автоматты байланысты қолдауға арналған. Жүйенің кейбір елдердің желілерінде шақыруларға қызмет көрсетудің жартылай автоматты жүйелерінде шектеулі қолданылуы бар, бірақ ешқашан халықаралық байланыс үшін тәжірибеде қолданылған жоқ.

№3 жүйесі - сигнал берудің бір жиілікті жүйесі, 1946-1949 жылдары әзірленіп, 1949-1954 жылдары желілік жағдайларда сыналды және 1954 жылы ITU-T-мен стандартталды. Жүйе желілік және регистрлік сигнал беру үшін 2280±6 Гц бір жиілігін пайдаланады және бір жақты байланыс арналары бойынша жұмысқа арналған. Жүйе жартылай автоматты және автоматты жұмыс режимдеріне қолданылады. Сигнал қабылдау кезінде жиіліктің рұқсат етілген шамасы 2280±15 Гц құрайды. Сигнал беру кезінде рұқсат етілген жиілік 2280 ± 6 Гц, ал ұзақтығы - 300 ± 3 мс.

№ 4 жүйесі - екі жиілікті сигнал беру жүйесі - 1954 жылдан Еуропада кеңінен қолданыла басталды. Желілік және регистрлік сигнал беру үшін сөйлесу спектрінің (жолақішілік) бір жиіліктері f 1 =2040 Гц және f 2 =2400 Гц қолданылады. Желілік сигналдарды беру үшін үш жиіліктік комбинациялар қолданылады: х сигналы 2040 Гц жиілігін жіберу, Y сигналы 2400 Гц жиілігін жіберу, ал Р сигналы 2040 және 2400 Гц жиілік комбинациясы болып табылады. Бұл жүйе бір жақты байланыс арналарын қолданады және кәбілдің кез келген түріне қолданылады, алайда ол уақытты бөлумен (TASI) сөйлеу сигналдарын өңдеуді пайдаланатын құрлықаралық байланыс желілерімен келіспеді. Іс жүзінде №4 жүйесі №3 жүйеден әлдеқайда жылдам және кең таралған.

№5 жүйе 1964 жылы ITU-T стандартталған. Жүйе 700-ден 1700 Гц-ға дейінгі жолақта 200 Гц аралығымен бөлінген алты жиілікті пайдаланады және регистрлік сигналдар импульстермен жіберіледі, олардың әрқайсысы екі жиілікті комбинацияны білдіреді. Желілік сигнал беру тұрғысынан, №5 жүйеде ерте жүйелерге қарағанда өзін-өзі тексеретін коды бар желілік сигналдар қолданылды. Желілік сигнал беру үшін №5 жүйесі барлық желілік сигналдар үшін f 1 =2400 Гц және f 2 =2600 Гц, таржолақты екі жиілікті сигналдарды пайдаланады.

2. №7 Жалпы арнамен сигнал беру жүйесі 2. 1. Жалпы арнамен сигнал берудің артықшылықтары

Бағдарламалық басқарумен коммутация жүйелерінің пайда болуымен орталықтандырылған сигнал беру жүйелерін (ЦСЖ) пайдалану мүмкіндігі пайда болды. Бұл жағдайда сигналдарды беру үшін сигнал берудің арнайы жалпы арнасы (ОКС) ұйымдастырылады, ол бойынша барлық сигналдар беріледі. № 7 ЖАС перспективалы сигнал беру жүйесі болып табылады.

ЖАС арқылы арналардың бір немесе бірнеше топтары үшін қосылым орнатуға қажетті барлық сигналдар жіберіледі (2. 1-сурет) . Сигналдар екілік кодпен беріледі. Әрбір сигнал осы сигнал қандай сөйлеу арнасына жататынын көрсететін мекенжайды қамтиды. Сигнал коды мекен - жайды және қажет болған жағдайда басқа қосымша ақпарат сигналдық бірлікті құрайды.

Жалпы арна бойынша дәстүрлі сигнал беру жүйесіндегідей бір нақты сөйлесу арнасы үшін емес, көлемі 1000 сөйлесу арнасы үшін бір жалпы сигнал арнасы бойынша сигналдық ақпаратты беруге мүмкіндік береді

.

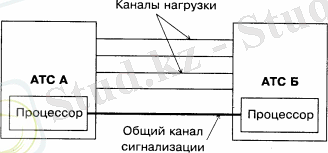

2. 1-Сурет. Орталықтандырылған дабыл жүйесі сигнал берудің жалпы арнасы бойынша

Жалпы арналық сигнал берудің негізгі артықшылықтары:

  • жылдамдық - көп жағдайда байланыс орнату уақыты 1 с аспайды

• жоғары өнімділік-бір сигнал арнасы бір уақытта көптеген телефон қоңырауларына қызмет көрсете алады;

  • үнемділік - дәстүрлі сигнал беру жүйелерімен салыстырғанда

коммутациялық станциядағы жабдық көлемі қысқартылады;

  • сенімділік - сигнал беру желісінде баламалы бағыттау мүмкіндігі есебінен қол жеткізіледі;
  • икемділік - жүйе кез келген деректерді - телефония деректерін ғана емес, сонымен қатар қызметтерді, жылжымалы байланыс желілерін, зияткерлік желілерді және т. б. интеграциялаумен цифрлық желілердің деректерін береді.

Алғашында 60-шы жылдардың соңында әзірленген жалпы арналы сигнал беру нұсқасы №6 сигнал беру жүйесі деп аталды. Алайда бұл жүйе негізінен аналогтық желілерде пайдаланылды және 70-ші жылдардың соңына қарай жетілдіріп және №7 сигнал беру жүйесі деп аталды.

... жалғасы
