CDMA жылжымалы радиобайланыс желісі


Қaзaқстaн республикaсы білім және ғылым министрлігі
Қ. И. Сәтбaев aтындaғы Қaзaқ ұлттық техникaлық зерттеу университеті
Ә. Бүркітбаев атындағы Өнеркәсіптік автоматтандыру және цифрлау институты
Электротехникa, телекоммуникация және ғарыштық технологиялар кaфедрaсы
СӨЖ
Тaқырыбы: Арналарды кодтау бөлімі бар ұялы байланыс (CDMA стандарты)
Баға
диапазоны
Орындалған,
%
Жұмыстың орындалуы және студенттің
белсенділігі
Анықтамалар мен техникалық
әдістемелерді, пәннің оқу-әдістемелік
кешенін, лекция конспектілерін қолдана
білуі
Орындaғaн: Дубек Ақерке
Мамандығы: 5В071900
Тексерген: Смайлов Н. К.
Aлмaты 2020
Мазмұны
Кіріспе . . . 3
Арналарды кодтау бөлімі бар ұялы байланыс (CDMA стандарты) . . . 4
CDMA жылжымалы радиобайланыс желісі . . . 5
CDMA әлемдік нарықтағы дамуы . . . 6
Қорытынды . . . 8
Пайдаланылған әдебиеттер тізімі . . . 9
Кіріспе
Ұялы байланыс - мобильді радиобайланыстың ұялы желіге негізделген бір түрі. Оның жалпы қамту аумағы жеке базалық станциялардың қамту аумағымен анықталатын ұяшықтарға бөлінген. Ұяшықтар бір-бірін көмкеріп, желі құрайды. Бір мезгілде бірнеше қоңыраулар радио ресурстарын бөлу мәселесін шешу үшін бірнеше қол жеткізу әдісі әзірленді. CDMA (CDMA - Code Divi-sion Multiple Access) әдісі тарату спектрін қолдануға негізделген және, әрине, әр түрлі мобильді жүйелерде, атап айтқанда, UMTS-де қолданылған ең күрделі схемалардың бірі болып табылады. Бөлудің бұл түрі да толқын формасының бөлінуі деп аталады.
Арналарды кодтау бөлімі бар ұялы байланыс (CDMA стандарты)
CDMA - арналары кодты бөлуі бар көптік арна. Трафик арналары мүндай арнаны бөлу әдісінде түтынушыға жолақтың барлық ені бойынша таралатын бөлек кодты беру арқылы қүрылады. Айтылған жағдайда уақыт бойынша бөлу жоқ, сондықтан барлық абонентер әр уақытта арнаның барлық енін қолданады. Бір арнаны ұйымдастыру үшін бөлінетін жиілік жолағы өте кең. Абоненттердің хабарласуы бір-біріне беттеседі, дегенмен олардың коды өзара ерекшеленетіндіктен, олар оңай диференциялдануы мүмкін.
CDMA қазіргі кезде өндіруші компаниялар Кодалық Бөлінген Көпстанционды Қатынас құруға бой ұсынады немесе оны әлемде CDMA деп атайды, онда шуыл тектес сигналдар кеңейтілген спектрде пайдаланылады. CDMA принципі бастапқы ақпараттық сигналдың спектрін кеңейтуге арналған.
1-сурет. Арналарды кодты бөлу көп станциялы қолжетімділік
1-суретте CDMA жүйесінде радио ресурстарын тарату принципін көрсетеді. CDMA (CDMA) радиосындағы FDMA және TDMA схемаларына қарағанда кодтар таратылады. Осылайша, барлық пайдаланушылар бірдей жолақты бір уақытта пайдалана алады. Әрбір пайдаланушыға бөлінген жиілік ауқымының бүкіл жиілік ауқымында сигнал кеңейтілетін көмегімен код беріледі. Кодтар транзакциялар саны бойынша ерекшеленеді және ұяшықтарды, арналарды және абоненттерді бөлу үшін қолданылады. Себебі, TDMA және FDMA жүйелерінен айырмашылығы, барлық абоненттер бірдей жиіліктерді бір уақытта пайдаланады, уақыт пен жиілік интервалына бөлінбейді. Екі жағдай бар:
• Егер бастапқы деректерді беру жылдамдығы аз болса, онда сигнал спектрі жақсы кеңейтілуі мүмкін және қажетті қуат беру деңгейі төмен болады.
• Егер дереккөздің деректерді беру жылдамдығы жоғары болса, сигнал бұдан әрі ұзартылуы мүмкін емес, сондықтан қажет қуаттылық күші жоғары болады.
CDMA стандарты қолданылған жағдайда жоғары деңгейлі бөгеуіл бар кезде ғана сигнал қабылданады, бірақ таратудың сол немесе одан да жоғары сапасы сақталынып қалады. Барлық абонент бір жиілік диапазонын қолданады. CDMA стандарты әр ұяшықта да және әр секторланған ұяшық секторында да бір жиілік жолағы қолданылады. Бүл жағдайда қайталап қолдану моделі N=1 түрінде болады. Бүл модель N=1 CDMA стандарты үшін басқа технологиялармен салыстырғанда жоғары өткізу жолағын қамтамасыз ететін шарт болып табылады. Басқа абоненттермен және басқа базалық станциялар әсерінен пайда болатын бөгеуілдер қорытындысында CDMA стандарты өткізу жолағының жоғары парағын анықтайтын фактор болып табылады. Біріншілік желіні өңдеудегі мақсат бөгеуілдің жалпы деңгейін төмен мәнге жеткізу. CDMA стандарты бөгеуілдің деңгейін төмендететін және желі сыйымдылығын жоғары мәнге жеткізетін көптеген әдістер бар. Арнаның кодтық бөлінуі бар жүйенің негізіндегі көпстанциялы рұқсатты жүйелер жұмыстық желіні қайта құру жолы арқылы спектрдің кеңеюі бар жүйелер және кездейсоқ тізбектілік көмегімен спектрдің тура кеңеюі бар жүйелер болып табылады. Олар көп станциялы байланыс негізін қалайды.
Көп станциялы рұқсатты арнаның кодты бөлінуі (КРАКБ) жүйесіне әр тұтынушыға кез-келген мүмкін болатын тізбектіліктен ерекшеленетін бөлек кез-келген мүмкін болатын тізбектілік бөлінген. Егер бұл кездейсоқ тізбектілік өзара корреляциаланған болса, бір ұя аумағында кез-келген мүмкін болатын тізбектіліктегі тәуелсіз абоненттер бір ғана радиожиілігін ала отырып, хабарды тарата алады, қорытындысында берілген хаттардың қалпына келуі болады.
CDMA жылжымалы радиобайланыс желісі
Арналарды бөлудің кодтық әдістері бұрыннан белгілі болғанымен, Qualcomm (АҚШ) фирмасымен өңделген, арналарының кодтық бөлінуі бар жылжымалы байланыстың цифрлық жүйесі тек 1995 жылы пайдалануға ұсынылды.
Кодтық бөлінуі бар CDMA (Code Division Multiple Access) жүйелерінің артықшылығы болып кең жолақты сигналдарды (КЖС) қолдану болып табылады. Оларды тағы да үлкен базалы сигналдар немесе шуыл тәрізді сигналдар деп атайды.
СDMA стандарты бүкіл желіде, барлық ұяда бір жиілікті қолдануға мүмкіндік береді. Бұдан шығатыны, CDMA үшін жиіліктерді қайталап қолдану коэффициенті с = 1. Осыдан, AMPS-ке қатысты сыйымдылық 7-10 есе көбейеді.
CDMA тәсілін қолданатын ұялы байланыс желілері дәстүрлі цифрлық ұялы байланыс желілерімен салыстырғанда, екі есе үлкен өткізу қабілеттігін қамтамасыз етеді.
Бұдан басқа, шуыл тәрізді сигналдарды қолдану негізінде CDMA тәсілі кең жолақты жеке байланыс (Personal Communication Services -PCS) орнатуда басты рөл атқарады. Бұл байланыс жылжымалы радиобайланыс желілері мен стационарлы тeлефон желілерінің мықты бәсекелесі болып табылады.

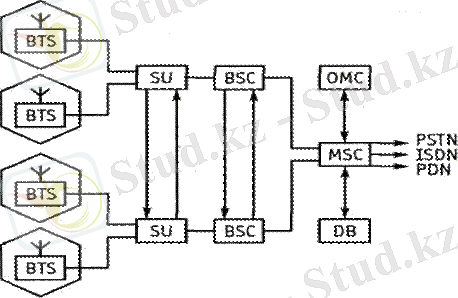

CDMA жылжымалы радиобайланыс желісінің жалпыланған құрылымдық сұлбасы 2 суретте көрсетілген.
2 Сурет - CDMA жылжымалы радиобайланыс желісінің жалпыланған құрылымдық сұлбасы
CDMA трафигінде сегіз арнаға дейін бірігу мүмкіндігі арқасында мәліметтерді тарату жылдамдығы 115 кбит/с (8x14, 4 кбит/с) болуы мүмкін, оған қоса құрылғыны өндірушілер біртіндеп біріктірілетін арналардың санын көбейте алады.
Qualcomm компаниясы бастапқы кезеңде екі немесе төрт біріктірілген арнаны тура бағытта қолдануды болжайды (БС-дан АС-ға) . Бұл сәйкесінше 28, 8 немесе 57, 6 кбит/с жылдамдықтарын және кері бағытта бір арнаны қамтамасыз етеді. Сондай-ақ, электронды почта мен Интернетке қол жеткізу сияқты қызметтерге тән асимметриялық трафикті көрсетеді.
CDMA әлемдік нарықтағы дамуы
Қазіргі таңда әлемде жиырмадан аса CDMA жүйесін жабдықтаушылар және елуден аса ұялы телефондарды өндірушілер бар. ZTE компаниясы CDMA-IS95 және cdma2000 жүйесін ойдағыдай өңдеп шығарды және оларды коммерциялық пайдаланымға енгізді.
Әлемдегі CDMA-дің даму тенденцияларын ескере отырып, CDMA технологиясының 3G ұялы байланысына өтуі әлдеқайда өседі деп айтуға болады. Қазіргі уақытта әлемнің 56 елінде CDMA технологиясының 180 желісі қолданысқа енді. Олардың 41%-ы азия-тынық мұхит аймағында, 38% -ы Солтүстік Америкасын, 19%-ы Латын Америкасында және 2% -басқа аймақтарда орналасқан. 2011 ж. CDMA-ді қолданушылардың жалпы саны 900 млн-ге дейін жетеді. Олардың 70%-ы cdma2000 ұялы байланысының желілерін қолданушылар болады. Әрбір қолданушының ақпараттарды таратудағы айлық көлемі 200 Мбайт-тан асады және ол Интернеттегі ақпараттарды тарату деңгейіне сәйкес келеді. Оңтүстік Корея, Индия, Жаңа Зеландия және Австралия сияқты елдерде CDMA нарқы өте жылдам дамып келе жатыр. cdma2000-1x жүйесі Оңтүстік Кореяда үлкен жетістікпен енгізілуде. Оны қолданушылардың жалпы саны 78 млн-нан асты. Оңтүстік Кореядағы үш негізгі оператор-SK, KTF және LG -cdma2000-1x қызметін жандандырды. SK және KTF компаниялары желіні ұйымдастыру үшін желілік қабаттасу режімін қолданды, ал LG telecom компаниясы IS-95 желісін модернизациялады.
