Реферат
Тақырыбы: Рассевтердің сипаттамасы, құрылысы, жұмыс жасау принципі, қолданылуы
Орындаған: ТПП-23 топ студенті Құтжан Т.Қ.
Тексерген: PhD доктор, аға оқытушы Умирзакова Г.А.
Орал 2020 жыл
Жоспары:
Рассевтердің қолданылуы
Рассевтердің жіктелуі
Сепарациялаудың анықтығына әсер ететін факторлар
Зрм және ЗРМ -2М рассевтері
ЗРШ-4М рассеві
РЗ-БРВ рассеві
РЗ-БРБ рассеві
Пайдаланылған әдебиеттер
Астықты ұнға қайта өңдеу процесінде ұсақталған астық өнімдерін сұрыптау үшін негізгі сепарациялаушы машиналар ретінде рассевтер пайдаланылады. Рассевтер сондай-ақ жарма зауыттарында дақылдарды фракцияларға сұрыптау үшін, қауыздау өнімдері мен дайын өнімді сұрыптау үшін қолданылады.
Електік корпустарды орындау бойынша себу пакеттік және шкафтық болып, ал корпустардың саны бойынша -- бір және екі корпустық болып бөлінеді. Рассевтер екі түрде шығарады: қисық және өздігінен теңгерілетін. Неғұрлым кеңінен таралғаны өздігінен теңгерілетін рассевтер. Қисықшипті рассевтер ұнды бақылау елеу үшін тек нан зауыттарында қолданылады. Жетек механизмінің типі бойынша қазіргі заманғы өздігінен теңгерілетін рассевтер екі топқа бөлінеді: қатты жетек білігі (ұршығы) бар және дебаланстың тұрақты статикалық сәті бар біліксіз.
Рассевтер әртүрлі технологиялық схемалармен шығарылады: сорттық тартылған ұн тарту зауыттары үшін -- ЗРМ және ЗРМ-2м, ЗРШ-4М және ЗРШ-6М, обойлық тартылған зауыт үшін -- ЗРМ және ЗРМ-2м, ЗРШ-4М және ЗРШ-6М, жармалар үшін -- ЗРЛ-2 себу.
Електер жұмысының тиімділігі жалпы електердің жалпы електеу бетіне зауыттың тәуліктік өнімділігіне тең үлес жүктемесімен сипатталады. Бидайдың көп сортты ұнтақтарында ЗРМ електеріне үлестік жүктеме 630-800 кг(м2-тәулік) шегінде, типтік електерге белгіленген. ЗРШ-900-1100 кг (м2-тәулік).
Сепарациялаудың анықтығына әсер ететін факторлар. Електердегі рассевтің дәлдігі бастапқы қоспаның гранулометриялық құрамына және оның физикалық-механикалық қасиеттеріне, меншікті жүктемелеріне, електі каналының өлшемдеріне (ауданы мен ұзындығының еніне қатынасы), кинематикалық параметрлерге (шеңберлі тербеліс траекториясының жиілігі мен радиусы), електің тесігінің өлшемдеріне, жіптің материалына және електің ауданы бірлігінің "тірі қимасына", електерді тазалау тәсіліне, өнімді електің орнын ауыстыру тәсіліне байланысты.
Бастапқы қоспадағы өту фракциясы көп болғанда (мысалы, ұнды бақылау кезінде) сепарациялаудың жалпы тиімділігі елеу процесіне байланысты. Оны интенсивтендіру үшін електе өнімнің белгілі бір қалыңдығын және електе төменгі қабаттың оңтайлы жылдамдығына қол жеткізілетін кинематикалық параметрлерді қамтамасыз ету қажет.
Бастапқы қоспадағы өтпелі фракцияның болмашы құрамы кезінде (мысалы, I дранды жүйеде) сепарациялаудың жалпы тиімділігі өнім қабатының қалыңдығының азаюымен және айналмалы тербелістер траекториясының тиісті ұлғаюы кезінде тербеліс жиілігінің азаюымен қарқындылығы өсе түсетін өзін-өзі сұрыптау процесіне байланысты.
Бастапқы қоспадағы өтпелі фракцияның орташа құрамы кезінде Електің басында сепарациялаудың жалпы тиімділігі елеу процесіне байланысты (егер електен бастапқы қоспаның түсуі кезінде өтпелі фракция қабаттың қалыңдығы бойынша біркелкі бөлінген болса), ал Електің соңында -- өздігінен сұрыптау процесіне байланысты.
Қабаттың қалыңдығы ұлғайған кезде елеу қарқындылығы алдымен жоғарылайды, кейбір сыни қалыңдықта максималды мәнге жетеді. Қабат биіктігінің одан әрі ұлғаюы Елеудің қарқындылығын азайтуға әкеледі. Көптеген астық ұнтақтау өнімдері үшін қабаттың оңтайлы қалыңдығы Яст=12н-18 мм (ядро -- 15-7-24 мм).
Електер мен електік арналардың өлшемдері көп мөлшерде електеу жұмысының тиімділігін алдын ала анықтайды. Елеу бетінің кез келген берілген ауданы үшін Електің ұзындығының оның еніне оңтайлы қатынасы бар, онда ең аз беру жылдамдығы мен сұрыптаудың ең жоғары тиімділігіне қол жеткізіледі. Мәселен, 0,25 -- 0,34 м2оптималдық бидайдың електеу аралық өнімдерінің көпшілігі үшін електеу ұзындығының екіге тең енге қатынасы болып табылады. 0,32 м2 ауданы кезіндегі ең жақсы нәтижелер мөлшері 400X800 ММ елеуіштерде алынды.
Рассевтерді жобалау кезінде барлық електердегі қабаттың оңтайлы қалыңдығын електерді параллель және дәйекті қосу жолымен қамтамасыз етеді.
ЗРМ және ЗРМ-2м екікорпустық және төртжүйелік рассевтері дәндерді ұнға қайта өңдеу кезінде ұсақталған астық өнімдерін сұрыптауға, сондай-ақ кездейсоқ түскен ірі фракцияларды бөлу мақсатында дайын өнімді бақылауға арналған.
ЗРМ және ЗРМ-2м өздігінен теңгерілетін, пакеттік конструкцияның електік корпустары бар, ұршықты немесе бекітілмеген жетегі бар. Өнім көлденең жазықтықта үздіксіз айналма үдемелі қозғалысты жасайтын жазық, көлденең орналасқан електер жиынтығы арқылы електеледі.
Зрм електері 3 екі електік корпус түрінде орындалған (сурет. 1) 2 басты рамаға ілінген және оған көлденең тартпалармен және тірек бұрандалармен бекітілген. Себудің әрбір корпусы 12 немесе 15 тік бұрышты ағаш електі рамалардан тұрады.
Себудің басты рамасы тіректер арқылы тасталған төрт болат троста ғимараттың төбелік жабынына бекітілген 5 металл рамаға ілінеді. Себу 1 теңгерімдік механизммен айналмалы үдемелі қозғалысқа келтіріледі. Осы механизмнің 4 жоғарғы аспасы да 5 металл рамасына бекітіледі.

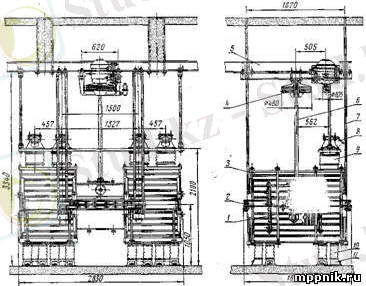

Зрм рассеві. Сур. 1.
1-теңгергіш механизм; 2-басты рама; 3 -- електі корпус; 4 -- жоғарғы аспа; 5 -- металл рама; 6 -- веретено; 7 -- трос; 8 -- қабылдау аспирациялық қорап; 9 -- қабылдау жең; 10 -- шығару жең; 11 -- шығару келте құбыры

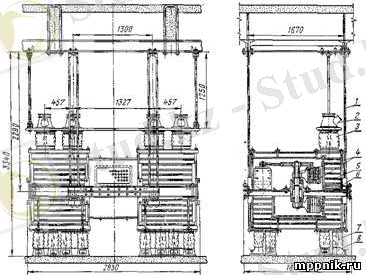

Сур. 2. Зрм-2М рассеві:
1-трос; 2 -- қабылдау аспирациялық қорап; 3 -- қабылдау жең; 4 -- теңгергіш механизм; 5 -- електі корпус; 6 -- басты рама; 7 -- выпускной жең; 8-выпускной патрубок
Зрм-2М Рассев 4 теңдестірілген механизмі бар (сурет. 2) тікелей себудің басты рамасында орнатылған екі роликті подшипниктері және бір тірек подшипнигі бар тік біліктен, екі дебаланс жүктерінен және электр қозғалтқышынан тұратын, есіксіз конструкциядан тұрады.
Себу корпустарының үстінде штангаларда төбе жабынының металл рамасына қабылдау тақтасын бекітеді, онда 2 аспирациялық қораптар құрастырылады. Корпус астында еденде 8 келтеқұбырлар орнатылады, олар арқылы себуден сұрыпталған өнім шығарылады. Себу корпустары қабылдау қораптарымен және шығу келте құбырларымен 3 және 7 маталы жеңдермен жалғанады.

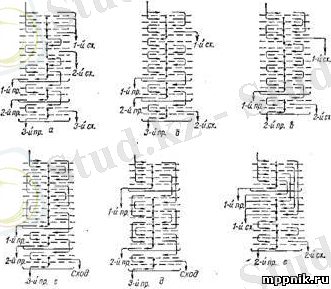

Сур. 3. ЗРМ және ЗРМ-2М елеу рассевтерінің корпустарының схемалары:
а-Жарма түзетін уран жүйелері үшін; б-жармаларды, дунстарды және ұнды сұрыптау үшін; в -- ұнтақтау жүйелері үшін; г - ұнтақтау жүйелері үшін; д -- ұнды бақылау үшін; е-обойлық тартылған ұн тарту зауыттарындағы барлық жүйелер үшін.
Електерде металл, жібек немесе капрон елеуіштері бар електі рамалар қолданылады. Електер рамаларға шегелер арқылы бекітіледі. Рама ені бойынша төрт арнаға бөлінген. Өнімді елек арқылы жылжыту үшін оң жағынан арнаның бүйір қабырғасына өнімнің жүрісі бойынша жарыс бекітілген. Електің төменгі жағында инерциялық щеткалармен тазартылады, олар рельс түрінде орындалған бағыттаушы бойынша електер мен түбі арасында орын ауыстырады. Металл елеуіштерді тазалау үшін жылқы қылынан қатты щеткалар, Жібек қылынан жұмсақ щеткалар қойылады.
Өнеркәсіп оң жүрісті (сағат тілі бойынша айналдыру, жоғарыдан қараңыз) шығарады. Ұн тарту өнеркәсібі үшін ЗРМ және ЗРМ-2м себу алты технологиялық схеманың бірі бойынша орындалады (сурет. 3).
Өнім өздігінен себудің қабылдау қорабына шығарылады және жеңдер арқылы бөлу құрылғысына түседі. Қабылдағыш ЕАТ арналары бойынша біркелкі бөлінген өнім айналмалы үдемелі қозғалыс және жарыс әсерінің ықпалымен електер бойынша қозғалады.
Ұсақ өнім, елеуіш тесіктері арқылы өтіп, түбінде жиналады, ол төменде орналасқан елеуіштерге немесе шығару каналына жіберіледі. Инерциялық щеткалардың төменгі бөлігі қозғалыс кезінде өнімді түбінен жояды. Өнімнің қозғалыс бағыты себу корпусының схемасына байланысты.
Көлемі бойынша сұрыпталған өнім шашыраудан корпустардың түбіндегі тесіктер арқылы шығады және жеңдері бойынша келте құбырларға, ал одан өздігінен ағатын құбырларға түседі. Өнімді елеу қабылдау қорабындағы тесіктер арқылы себуден сорылатын шаңмен сүйемелденеді.
ЗРМ және 3PM-2М рассевтерінің техникалық сипаттамасы:
ЕАТ пайдалы алаңы, м2 22,5-29,4
Веретен немесе балансир білігінің айналу жиілігі, айн мин 210
Айналмалы тербелістер радиусы, мм 45
Електі рамалардың өлшемдері, мм 1600X930
Аспирацияға ауа шығыны, м3 с 0,15
Электрқозғалтқыштың қуаты, кВт 2,8 (1,7)*
Габариттік өлшемдері, мм:
Ұзындығы 2830
Ені 1840
биіктігі (қабаттың биіктігіне байланысты, ең аз) 2500
Салмағы, кг 2000
Сорттық және обойлық тартылған ұн тарту зауыттарында астықты ұсақтау өнімдерін сұрыптауға арналған.
Рассевтің жеті орындалуы бар, олар технологиялық схемалардың нөмірлерімен және тиісті секциялардың шкафта орналасуымен анықталады. Зрш-4М рассев (сурет. 4) 4 аспаға ілінген және төрт канатта төбелік жабынның металл рамасына бекітілген 10 тұтас металл шкаф. Арқандар шкафқа 13 құлып және сына арқылы бекітіледі.
Шкафтың жоғарғы жағында инерциялық қоректендіргіші бар төрт қабылдағыш келте құбыры болады.
Қабылдау тақтасының қабылдау келтеқұбырлары мен келтеқұбырларына 8 маталы жеңдері сақиналардың көмегімен бекітіледі. Төменгі жағынан шкафқа бекітілген 14 және 15 келтеқұбырларға және магниттік қорғанысы бар 1'7 едендік келтеқұбырларға сақиналардың көмегімен шығару жеңдері бекітіледі 16.
Төбелік бекітпелерге ілінген тақталарға 3 ұстағыштардың және 5 штанганың білікшелерінің көмегімен -- 6 қабылдау қорабын, ал оларға-аспирация және өнім беру жүйелерінің құбыржолдарын бекітеді.

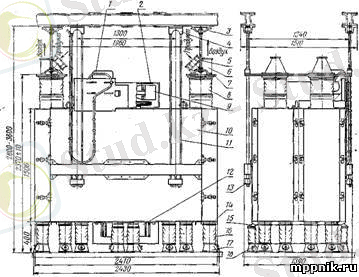

Сур. 4. Рассев ЗРШ-4М:
1-Электр қозғалтқышы; 2, 12-қоршаулар; 3 -- ұстағыш; 4 -- аспа; 5-Білікше -- штанга; 6 -- қабылдау қорабы; 7 -- қабылдау тақтасы; 8 -- жең; 9 -- дебаланстық тербеліс; 10 -- шкаф; ... жалғасы
Жәңгір хан атындағы Батыс Қазақстан аграрлық-техникалық
университеті
Агротехнологиялық институты
Тағам және қайта өңдеу өндірістерінің технологиялары
жоғары мектебі
5В072700 - Азық-түлік өнімдерінің технологиясы мамандығының 2 курс білім алушыларына арналған
Тағам өндірісінің үрдістері мен аппараттары пәнінен
Реферат
Тақырыбы: Рассевтердің сипаттамасы, құрылысы, жұмыс жасау принципі, қолданылуы
Орындаған: ТПП-23 топ студенті Құтжан Т.Қ.
Тексерген: PhD доктор, аға оқытушы Умирзакова Г.А.
Орал 2020 жыл
Жоспары:
Рассевтердің қолданылуы
Рассевтердің жіктелуі
Сепарациялаудың анықтығына әсер ететін факторлар
Зрм және ЗРМ -2М рассевтері
ЗРШ-4М рассеві
РЗ-БРВ рассеві
РЗ-БРБ рассеві
Пайдаланылған әдебиеттер
Астықты ұнға қайта өңдеу процесінде ұсақталған астық өнімдерін сұрыптау үшін негізгі сепарациялаушы машиналар ретінде рассевтер пайдаланылады. Рассевтер сондай-ақ жарма зауыттарында дақылдарды фракцияларға сұрыптау үшін, қауыздау өнімдері мен дайын өнімді сұрыптау үшін қолданылады.
Електік корпустарды орындау бойынша себу пакеттік және шкафтық болып, ал корпустардың саны бойынша -- бір және екі корпустық болып бөлінеді. Рассевтер екі түрде шығарады: қисық және өздігінен теңгерілетін. Неғұрлым кеңінен таралғаны өздігінен теңгерілетін рассевтер. Қисықшипті рассевтер ұнды бақылау елеу үшін тек нан зауыттарында қолданылады. Жетек механизмінің типі бойынша қазіргі заманғы өздігінен теңгерілетін рассевтер екі топқа бөлінеді: қатты жетек білігі (ұршығы) бар және дебаланстың тұрақты статикалық сәті бар біліксіз.
Рассевтер әртүрлі технологиялық схемалармен шығарылады: сорттық тартылған ұн тарту зауыттары үшін -- ЗРМ және ЗРМ-2м, ЗРШ-4М және ЗРШ-6М, обойлық тартылған зауыт үшін -- ЗРМ және ЗРМ-2м, ЗРШ-4М және ЗРШ-6М, жармалар үшін -- ЗРЛ-2 себу.
Електер жұмысының тиімділігі жалпы електердің жалпы електеу бетіне зауыттың тәуліктік өнімділігіне тең үлес жүктемесімен сипатталады. Бидайдың көп сортты ұнтақтарында ЗРМ електеріне үлестік жүктеме 630-800 кг(м2-тәулік) шегінде, типтік електерге белгіленген. ЗРШ-900-1100 кг (м2-тәулік).
Сепарациялаудың анықтығына әсер ететін факторлар. Електердегі рассевтің дәлдігі бастапқы қоспаның гранулометриялық құрамына және оның физикалық-механикалық қасиеттеріне, меншікті жүктемелеріне, електі каналының өлшемдеріне (ауданы мен ұзындығының еніне қатынасы), кинематикалық параметрлерге (шеңберлі тербеліс траекториясының жиілігі мен радиусы), електің тесігінің өлшемдеріне, жіптің материалына және електің ауданы бірлігінің "тірі қимасына", електерді тазалау тәсіліне, өнімді електің орнын ауыстыру тәсіліне байланысты.
Бастапқы қоспадағы өту фракциясы көп болғанда (мысалы, ұнды бақылау кезінде) сепарациялаудың жалпы тиімділігі елеу процесіне байланысты. Оны интенсивтендіру үшін електе өнімнің белгілі бір қалыңдығын және електе төменгі қабаттың оңтайлы жылдамдығына қол жеткізілетін кинематикалық параметрлерді қамтамасыз ету қажет.
Бастапқы қоспадағы өтпелі фракцияның болмашы құрамы кезінде (мысалы, I дранды жүйеде) сепарациялаудың жалпы тиімділігі өнім қабатының қалыңдығының азаюымен және айналмалы тербелістер траекториясының тиісті ұлғаюы кезінде тербеліс жиілігінің азаюымен қарқындылығы өсе түсетін өзін-өзі сұрыптау процесіне байланысты.
Бастапқы қоспадағы өтпелі фракцияның орташа құрамы кезінде Електің басында сепарациялаудың жалпы тиімділігі елеу процесіне байланысты (егер електен бастапқы қоспаның түсуі кезінде өтпелі фракция қабаттың қалыңдығы бойынша біркелкі бөлінген болса), ал Електің соңында -- өздігінен сұрыптау процесіне байланысты.
Қабаттың қалыңдығы ұлғайған кезде елеу қарқындылығы алдымен жоғарылайды, кейбір сыни қалыңдықта максималды мәнге жетеді. Қабат биіктігінің одан әрі ұлғаюы Елеудің қарқындылығын азайтуға әкеледі. Көптеген астық ұнтақтау өнімдері үшін қабаттың оңтайлы қалыңдығы Яст=12н-18 мм (ядро -- 15-7-24 мм).
Електер мен електік арналардың өлшемдері көп мөлшерде електеу жұмысының тиімділігін алдын ала анықтайды. Елеу бетінің кез келген берілген ауданы үшін Електің ұзындығының оның еніне оңтайлы қатынасы бар, онда ең аз беру жылдамдығы мен сұрыптаудың ең жоғары тиімділігіне қол жеткізіледі. Мәселен, 0,25 -- 0,34 м2оптималдық бидайдың електеу аралық өнімдерінің көпшілігі үшін електеу ұзындығының екіге тең енге қатынасы болып табылады. 0,32 м2 ауданы кезіндегі ең жақсы нәтижелер мөлшері 400X800 ММ елеуіштерде алынды.
Рассевтерді жобалау кезінде барлық електердегі қабаттың оңтайлы қалыңдығын електерді параллель және дәйекті қосу жолымен қамтамасыз етеді.
ЗРМ және ЗРМ-2м екікорпустық және төртжүйелік рассевтері дәндерді ұнға қайта өңдеу кезінде ұсақталған астық өнімдерін сұрыптауға, сондай-ақ кездейсоқ түскен ірі фракцияларды бөлу мақсатында дайын өнімді бақылауға арналған.
ЗРМ және ЗРМ-2м өздігінен теңгерілетін, пакеттік конструкцияның електік корпустары бар, ұршықты немесе бекітілмеген жетегі бар. Өнім көлденең жазықтықта үздіксіз айналма үдемелі қозғалысты жасайтын жазық, көлденең орналасқан електер жиынтығы арқылы електеледі.
Зрм електері 3 екі електік корпус түрінде орындалған (сурет. 1) 2 басты рамаға ілінген және оған көлденең тартпалармен және тірек бұрандалармен бекітілген. Себудің әрбір корпусы 12 немесе 15 тік бұрышты ағаш електі рамалардан тұрады.
Себудің басты рамасы тіректер арқылы тасталған төрт болат троста ғимараттың төбелік жабынына бекітілген 5 металл рамаға ілінеді. Себу 1 теңгерімдік механизммен айналмалы үдемелі қозғалысқа келтіріледі. Осы механизмнің 4 жоғарғы аспасы да 5 металл рамасына бекітіледі.
Зрм рассеві. Сур. 1.
1-теңгергіш механизм; 2-басты рама; 3 -- електі корпус; 4 -- жоғарғы аспа; 5 -- металл рама; 6 -- веретено; 7 -- трос; 8 -- қабылдау аспирациялық қорап; 9 -- қабылдау жең; 10 -- шығару жең; 11 -- шығару келте құбыры
Сур. 2. Зрм-2М рассеві:
1-трос; 2 -- қабылдау аспирациялық қорап; 3 -- қабылдау жең; 4 -- теңгергіш механизм; 5 -- електі корпус; 6 -- басты рама; 7 -- выпускной жең; 8-выпускной патрубок
Зрм-2М Рассев 4 теңдестірілген механизмі бар (сурет. 2) тікелей себудің басты рамасында орнатылған екі роликті подшипниктері және бір тірек подшипнигі бар тік біліктен, екі дебаланс жүктерінен және электр қозғалтқышынан тұратын, есіксіз конструкциядан тұрады.
Себу корпустарының үстінде штангаларда төбе жабынының металл рамасына қабылдау тақтасын бекітеді, онда 2 аспирациялық қораптар құрастырылады. Корпус астында еденде 8 келтеқұбырлар орнатылады, олар арқылы себуден сұрыпталған өнім шығарылады. Себу корпустары қабылдау қораптарымен және шығу келте құбырларымен 3 және 7 маталы жеңдермен жалғанады.
Сур. 3. ЗРМ және ЗРМ-2М елеу рассевтерінің корпустарының схемалары:
а-Жарма түзетін уран жүйелері үшін; б-жармаларды, дунстарды және ұнды сұрыптау үшін; в -- ұнтақтау жүйелері үшін; г - ұнтақтау жүйелері үшін; д -- ұнды бақылау үшін; е-обойлық тартылған ұн тарту зауыттарындағы барлық жүйелер үшін.
Електерде металл, жібек немесе капрон елеуіштері бар електі рамалар қолданылады. Електер рамаларға шегелер арқылы бекітіледі. Рама ені бойынша төрт арнаға бөлінген. Өнімді елек арқылы жылжыту үшін оң жағынан арнаның бүйір қабырғасына өнімнің жүрісі бойынша жарыс бекітілген. Електің төменгі жағында инерциялық щеткалармен тазартылады, олар рельс түрінде орындалған бағыттаушы бойынша електер мен түбі арасында орын ауыстырады. Металл елеуіштерді тазалау үшін жылқы қылынан қатты щеткалар, Жібек қылынан жұмсақ щеткалар қойылады.
Өнеркәсіп оң жүрісті (сағат тілі бойынша айналдыру, жоғарыдан қараңыз) шығарады. Ұн тарту өнеркәсібі үшін ЗРМ және ЗРМ-2м себу алты технологиялық схеманың бірі бойынша орындалады (сурет. 3).
Өнім өздігінен себудің қабылдау қорабына шығарылады және жеңдер арқылы бөлу құрылғысына түседі. Қабылдағыш ЕАТ арналары бойынша біркелкі бөлінген өнім айналмалы үдемелі қозғалыс және жарыс әсерінің ықпалымен електер бойынша қозғалады.
Ұсақ өнім, елеуіш тесіктері арқылы өтіп, түбінде жиналады, ол төменде орналасқан елеуіштерге немесе шығару каналына жіберіледі. Инерциялық щеткалардың төменгі бөлігі қозғалыс кезінде өнімді түбінен жояды. Өнімнің қозғалыс бағыты себу корпусының схемасына байланысты.
Көлемі бойынша сұрыпталған өнім шашыраудан корпустардың түбіндегі тесіктер арқылы шығады және жеңдері бойынша келте құбырларға, ал одан өздігінен ағатын құбырларға түседі. Өнімді елеу қабылдау қорабындағы тесіктер арқылы себуден сорылатын шаңмен сүйемелденеді.
ЗРМ және 3PM-2М рассевтерінің техникалық сипаттамасы:
ЕАТ пайдалы алаңы, м2 22,5-29,4
Веретен немесе балансир білігінің айналу жиілігі, айн мин 210
Айналмалы тербелістер радиусы, мм 45
Електі рамалардың өлшемдері, мм 1600X930
Аспирацияға ауа шығыны, м3 с 0,15
Электрқозғалтқыштың қуаты, кВт 2,8 (1,7)*
Габариттік өлшемдері, мм:
Ұзындығы 2830
Ені 1840
биіктігі (қабаттың биіктігіне байланысты, ең аз) 2500
Салмағы, кг 2000
Сорттық және обойлық тартылған ұн тарту зауыттарында астықты ұсақтау өнімдерін сұрыптауға арналған.
Рассевтің жеті орындалуы бар, олар технологиялық схемалардың нөмірлерімен және тиісті секциялардың шкафта орналасуымен анықталады. Зрш-4М рассев (сурет. 4) 4 аспаға ілінген және төрт канатта төбелік жабынның металл рамасына бекітілген 10 тұтас металл шкаф. Арқандар шкафқа 13 құлып және сына арқылы бекітіледі.
Шкафтың жоғарғы жағында инерциялық қоректендіргіші бар төрт қабылдағыш келте құбыры болады.
Қабылдау тақтасының қабылдау келтеқұбырлары мен келтеқұбырларына 8 маталы жеңдері сақиналардың көмегімен бекітіледі. Төменгі жағынан шкафқа бекітілген 14 және 15 келтеқұбырларға және магниттік қорғанысы бар 1'7 едендік келтеқұбырларға сақиналардың көмегімен шығару жеңдері бекітіледі 16.
Төбелік бекітпелерге ілінген тақталарға 3 ұстағыштардың және 5 штанганың білікшелерінің көмегімен -- 6 қабылдау қорабын, ал оларға-аспирация және өнім беру жүйелерінің құбыржолдарын бекітеді.

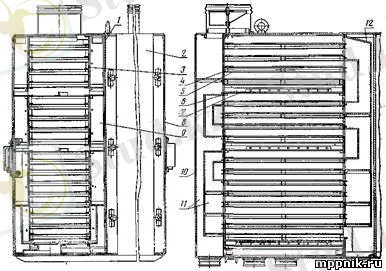

Сур. 4. Рассев ЗРШ-4М:
1-Электр қозғалтқышы; 2, 12-қоршаулар; 3 -- ұстағыш; 4 -- аспа; 5-Білікше -- штанга; 6 -- қабылдау қорабы; 7 -- қабылдау тақтасы; 8 -- жең; 9 -- дебаланстық тербеліс; 10 -- шкаф; ... жалғасы
