Кіріспе

Геологиялық жұмыстардың мақсаты 1:50 000 масштабындағы мұнай-газды құрылымдарды іздеу мақсатында сейсмобарлау жұмыстарын жүргізу болып табылады. Жұмыстың жоболанған ауданы Оңтүстік Шоқат құрылымында орналасқан. Іздеу мен барлаудың соңғы мақсаты мұнай мен газды іздеп табу болып табылады.

Оңтүстік Шоқат құрылымының мұнай газдылығының негізі көрсеткіштеріне бор және юра шөгінділерінде көлемді мұнай газдың болуы және қимадағы жағымды гидрогеологиялық жағдайлар жатады.

І - ІІ ұңғымаларын бұрғылау үрдісінде сұйық мұнайда 1040 - 1055м аралықта орта юралық шөгінділерді өту кезінде тұрақты газ көрінеді. Орташа құмды нүктенің солтүстік бөлігімен базалық нүктеде жоғарғы деңгейдегі газ көрінулері белгіленген. «4г» ұңғымасында 2240 - 2520 аралығында сағадағы газ бөлінуімен мұнайдың белгілері алынған және «6Г» және «7Г» ұңғымаларында 708 - 1127 м аралықта мұнай мен газдың белгісі алынған.

Мұнай - майлы сұйықтық, әдетте, қою-қоңыр түсті болады. Оның құрамында кіретін негізгі элементтерге көміртегі мен сутегі жатады. Мұнайда көміртегі 80%-тен 87. 5%-ке дейін, сутегі 11%-тен 14%-ке дейін ауытқиды. Мұнайда әртүрлі түрдегі көмірсутектердің болуына байланысты мынадай түрлерге бөлінеді: метанды, метанды-нафтенді, нафтенді, нафтенді-ароматты және ароматты.

Мұнай түрлі орталарда болады, ал оның кен орындары астасу жағдайларының пішіні мен сапасының көптүрлілігі бойынша ерекшеленеді.

Мұнай кенорындарының түрлері:

1. Жолақты қабатты құрылымдардағы мұнай сілемдерінде құмды, сазды түзілімдер, свиталы нашар деформацияланған.

2. Мұнай сілемдері қатпарлы аумақтарда жарылымды шөгінді-метаморфты қабаттарда деформацияланған.

Табиғи көміртекті газдар парафинді көмірсутектердің қарапайым өкілдерінен тұрады. Табиғатта кеңінен таралған көмірсутекті газдарға метан жатады, ол қандай да бір мөлшерде барлық табиғи газдардың құрамында бір мөлшерде кездесіп, біршама жинақ түзеді. Өнеркәсіптік жинақ түзетіндерге шөгінді қат-қабаттағы табиғи газдардың арасында құрғақ газдарды, мұнайлы газдар, газконденсатты кен орындардың газдары, таскөмірлі кен орындардың газдары жатады.

Табиғи жанғыш газдар көмірлі және газды кен орындардың өзіндік сілемдер түрінде болады немесе мұнайда ерітілген күйде болып, мұнай сілемдерінің үстінде газды қалпақ түзеді.

Жобаланған жұмыстар 1:50 000 масштабында орындалады. Оңтүстік Шоқат құрылымында мұнай мен газ құрылымдарын іздеу жұмыстар жалпы ұзақтығы (профильдер+пикеттер) 224км ² . Жұмыс жазғы уақытта 3-4 ай бойы орындалады. Казкоммерцбанк филлиалы қаржыландырады, оның бас офисі Алматы қаласында орналасқан. Біз күткен нәтиже жобаға кеткен уақытпен қорды ақтайды деген сенімдеміз.

1ЖАЛПЫ БӨЛІМ

1. 1 Геологиялық тапсырма

ОТНӘ-3Д далалық сейсмобарлау жұмыстарына жоба құрарастыру. Осы жағдайда жоба үш блімнен тұруы қажет.

Жалпы бөлім

Жұмыс ауданы туралы, геолого-геофизикалық зерттелу тарихы, жұмыс ауданының геологиялық сипаттамасы және тағы басқа мәліметтер негізі.

Геологиялық бөлім

Зерттелу ауданының геологиялық сипаттамасы, стратиграфия мен литологиясы, тектоникасы, мұнай-газдылығы, жұмыс жүргізу негізі.

Арнайы бөлім

Сейсмобарлау жұмыстарының әдістемесі мен технологиясы, ОТНӘ-3Д сейсмобарлау жабдықтары мен техникасы, топогеодезия, 3Д ОТНӘ материалдарын өңдеу мен тұжырымдау.

1. 2 Жұмыс ауданы туралы жалпы мәліметтер

Жұмыс ауданының әкімшілік жағдайы:

Жұмыс ауданы Қазақстан Республикасы, Атырау облысы, Мақат және Жылой ауданы;

Жұмыс ауданының географиялық жағдайы:

Каспий маңы ойпаты;

Жақын елді мекен мен темір жол станциясы Құлсары және Қосшағыл қалалары болып табылады.

Жергілікті халық- шабандар. Олар мал шаруашылығымен шұғылданады. Өнеркәсіп, кәсіпорындар- жоқ.

Жергілікті жер бедері жазық, кейбір жерлерде жырмалар мен жыралар торабымен шыңды белдемдер бұзылуы бар. Сорлар мен саздар, солтүстік батыста шағыл құмдар кең тараған.

Жер бедерінің абсолюттік белгілері ±5 метрден аспайды.

Жұмыс ауданы шөл және шөлейт белдемге жатады. Бұталар, жыңғылдар және т. б. кездеседі. Құмдарда сексеуіл өседі. Аудан мал шаруашылығы үшін маусымдық жайылым болып табылады.

Климаттық жағдайы

Ауданның климаты аз мөлшердегі атмосфералық жауын-шашынымен(жылына 120 мм), маусымдық және тәуліктік температураның үлкен ауытқуымен континенталды болып келеді. Қысы суық, қар аз жауады. Күндізгі температура (-10°С) -(-20°С), түнгі (-18°С) - (-30°С), ең төменгі (-35°С) . Қараша айының екінші жартысынан бастап тұрақты аяз басталады. Күшті жел жиі болып тұрады.

Көктем айларында біршама мөлшерде жаңбыр жауады. Жазы ыстық, құрғақ. Күндізгі температура (+30°С) - (+35°С), ең жоғарғы (+42°C), күнде (+18°С) - (+22°С) . Жазда құрғақ, кейде шаңды боран соғады. Бұл кезде айналаның көрінуі 100 метрге дейін қысқарады. Жыл бойы жел шығыстан және солтүстік-шығыстан соғады. Желдің жылдамдығы 3-5 м/c, кейде 25м/с жетеді.

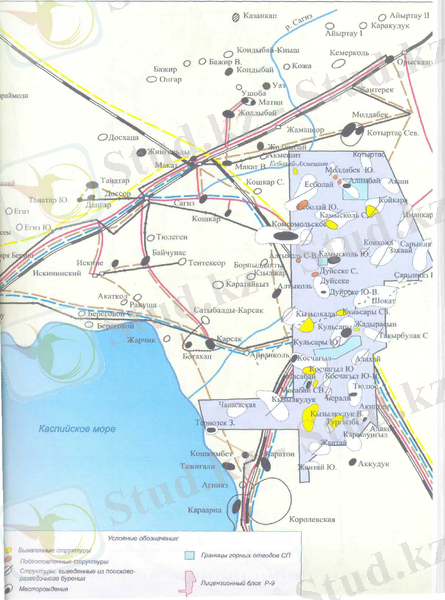

Жалпы шолу картасы

1. 2. 1-сурет

1. 3 Жұмыс ауданының геолого-геофизикалық зерттелуі

Жұмыс ауданындағы алғашқы геолого-геофизикалық зерттеулер өткен ғасырдың жиырмасыншы жылдарына жатады.

Өткен кезеңдерде үлкен көлемде геолого-геофизикалық жұмыс өткізілген; олардың қатарына бұрғылау, гравиметриялық, электробарлаулық және сейсмикалық зерттеулер бар.

Ауданның геолого-геофизикалық зерттелуінің анализі төменде берілген.

Дюсеке құрылымы

Дюсеке көтерілімі 1933 жылы маршрутты гравиметриялық түсірілім нәтижесінде анықталған. 1935-45 жылдары күмбезде картаға түсіру жұмыстары жүргізілді.

Құрылымдық-іздеу бұрғылау жұмыстарының нәтижесінде Дюсеке құрылымының солтүстік-шығыс қанатында төменгі бор, орта юра шөгінділерінде, оңтүстік-батыс қанатында пермотриас шөгінділерінде өндірістік емес көлемде мұнай анықталған.

Оңтүстік-батыс қанатында г-4 ұңғымасында мұнайдың аз ағымы, ал неоком шөгінділерінде к-3 құрылымдық-іздеу ұңғымасымен мұнай горизонты, ал г-1 барлау ұңғымасымен су горизонты анықталған.

1985-1986 жылдары «Эмбанефтегеофизика» трактының 8/84 және 8/85 сейсмопартияларымен Дюсеке-Шокат, Кульсары күмбездерінде және Дюсеке-Шокат күмбезаралық зонада тұз перешек анықталған. 1/93-94 сейсмопартия жұмысының нәтижесінде тұз перешкасына сәйкес құрылым Дюсеке деп аталды.

2000 жылы №1 ұңғыманы бұрғылау нәтижесінде продуктивті горизонттар анықталмағандықтан құрылым бұрғылаудан алынды.

2005 жылы Солтүстік Дюсеке құрылымында г-1 іздеу ұңғымасын бұрғылап, оның қимасында продуктивті горизонтттар анықталған жоқ. Ұңғыманы теріс нәтижемен таратты. Аудан бұрғылаудан шығарылды.

Қызылқала құрылымы

Тұз күмбезді Қызылқала құрылымы 1929 жылы маршруттық гравиметриялық түсірілім нәтижесінде анықталды.

1930-31 жылдары геологиялық карталау, 1940 жылы СТӘ сейсмикалық түсірім жүргізілді, 1943 жылы құрылымдық іздеу және барлау ұңғымалары бұрғыланды.

Құрылымның оңтүстік-батыс қанатындығы ұңғымалар мұнай, мұнайға қаныққан құмды ағындылармен ерекшеленген.

К-58 ұңғымасында мұнай белгілері ұңғыманың бүкіл ұңғысында байқалған.

54-69 және 144-134 метр тереңдікте орналасқан екі бор горизонтын сынау тәуліктік дебиті 0, 5-0, 7 т/с болатын әлсіз мұнай ағымдарын берді. Шөгінділер барлық көрсеткіштер бойынша шектелген өлшемдерге ие. Нәтижесінде аудан перспективтілігі жоқ болуы себебімен бұрғылаудан шығарылды.

Заквай құрылымы

Заквай ауданындағы геологиялық зерттеулер 1933 жылы нәтижесі гравиметриялық рекогносцирлік жұмыстармен басталып, нәтижесінде минимумді ауырлық күші анықталды. 1946-48 жылдары карталау мақсатында бұрғылау жұмыстары жүргізіліп, ШТӘ сейсмобарлау әдісі өткізілді. 1949 жылы құрылымда шағылысқан және сынған толқындар әдісімен сейсмобарлау жұмыстары жүргізілді. 1978 жылы Заквай, Оңтүстік Қамыскөл аудндарында ОТН әдісімен іздеу мақсатымен сейсмобарлау жұмыстары өткізілді. Заквай тұзды күмбездері 1982 жылы құрылымның солтүстік батыс қанатының ауданында және жапсарлас жатқан Бекбике, Есболай, Алимбай тұзды күмбездері аудандарында 1981 жылы өткізілген ОТНӘ сейсмикалық әдісімен дайындалды. Заквай құрылымы иілімдермен үш қанатқа бөлінген: солтүстік батыс, оңтүстік және шығыс. Тұз беткейі 300 м тереңдікте жатыр. Бор, юра, триас түзінділерінде мұнай және газ шоғырларын іздеу мақсатында 4 ұңғы бұрғыланып, нәтижесі теріс болды.

Солтүстік Қасқырбұлақ құрылымы

Солтүстік Қасқырбұлақ күмбезі 1933 жылы гравиметриялық түсіріммен анықталған. 1945-1946 жылдары аталған ауданда карталау мақсатында бұрғылау жұмыстары мен ШТӘ сейсмобарлау зерттеулері жүргізілсе, 1948-1951 жылдары құрылымды-іздеу бұрғылау жұмыстары өткізілді. 1976-1977 жылдары ауданда бөлшекті сейсмикалық зерттелімдер өткізілген. 1979 жылы «Эмбанефтегеофизика» трестінің 2/79 сейсмопартиясы ОТНӘ бөлшектік зерттелімдер өткізіп, нәтижесінде Солтүстік Қасқырбұлақ құрылымы бор, юра, пермотриас түзінділерін тереңдік бұрғылауға дайындалды және тұз үсті түзінділері бойынша екіқанатты көтерілім ретінде көрінеді. 1985 жылы іздеу бұрғылау жұмыстары өткізілді. Екі қанатта үш ұңғымадан бұрғыланып, өнімді горизонттар байқалмады. Аудан бұрғылау жұмыстарынан шығарылды.

Оңтүстік Сарнияз құрылымы

Оңтүстік Сарнияз гравитационды минимумы 1962 жылы бөлшекті гравибарлау түсіріліммен анықталды. 1976 жылы «Эмбанефтегеофизика» трестімен аймақтық ОТНӘ сейсмикалық зерттелімдері жүргізіліп, Шоқаттың оңтүстік ауданының құрылысы зерттелді, аудандар қатарын нақтылау мақсатында ОТНӘ бөлшекті жұмыстарын өткізу ұсынылды. 1977-1979 жылдары Оңтүстік Сарнияз және жапсарлас жатқан күмбезаралық зоналары аудандарында ОТНӘ сейсмикалық зерттеулер өткізілген. Тұзүстілік түзінділер бойынша құрылым екі қанаттан тұрады: солтүстік батыс және оңтүстік шығыс. Іздеу барлау бұрғылау жұмыстары объектісі болып солтүстік батыс қанат табылды. 1984-1985 жылдары аталған қанатта екі ұңғыма бұрғыланып, өнімді горизонттар анықталмады. Аудан бұрғылау жұмыстарынан шығарылды.

2 ГЕОЛОГИЯЛЫҚ БӨЛІМ

2. 1 Стратиграфия

Р-9 блок территориясында орналасқан құрылымдарда пермдік жастан бастап қазіргіге дейін қоса алғанда түзінділер кездеседі. Барлық түпкі жыныстар қалыңдылығы 20-30 м болатын көне каспий және қазіргі шөгінділнр қабатымен жабылған. Ең көнесі пермдік түзінділер болып табылады.

Перм жүйесі (P)

Төменгі бөлім (P ₁ )

Кунгур ярусы (P ₁ k)

Кунгур ярусіне негізінен “кепрок” аталатын гипс-ангидритті қабатпен жабылған ақ, ірі кристаллды тасты тұз түріндегі гидрохимиялық шөгінділерден тұратын қалың қабатты жатқызады. Тұз күмбездің ядросын құрап, Құлсары кенорнының жоғары көтерілген тұсында 20 м тереңдікте орналасқан. Қосшағылдағы ашылған тұздың қалыңдығы 15 метрден 210 метрге өзгерсе, кепрок қалыңдығы 75 метрден аспайды.

Пермо-Триас жүйеcі (PT)

Пермотриас түзінділеріне литологиялық түрде жентектаспен, ізбестасты сазды құмтастармен, жиі ірі түйіршікті құмдармен, кей орындарда көмірлі саздармен ұсынылған әлсіз ізбестасты, слюдалы, құмтасты, жиі сұр, ақшылдау, қатты құмданған, әртүсті шөгінділер жатқызылады.

Пермотриасті түзінділер терең ұңғымалардың көп санымен ашылған.

Құлсарыда пермотриас қабаты бойынша 3 мұнайлы көкжиек анықталған.

Ашылған түзінділер қалыңдылығы 33 метрден (Қосшағыл) 1560 метрге (Құлсары) дейін өзгереді.

Юра жүйесі (J)

Зерттелетін территорияда юра тастопшасы барлық үш бөліммен (төменгі, орта, жоғарғы) берілген.

Юра қимасын құрайтын тау жыныстары бір седиментациялық циклге жатады.

Қима негізін ірі түйіршікті құмды қабат (малтатас, жентектаспен бірге), орта бөлігін кезектесіп келетін сазды-құмайтасты тау жыныстары мен құмдар құраса, жоғарғы бөлігінің басым бөлігі сазды және карбонатты жыныстар түзеді.

Төменгі және орта бөліктерге фауналық сипаттама берілмеген.

Төменгі бөлім (J ₁ )

Төменгі юраның литологиялық шөгінділері жұмырланған, диаметрі 2 см-ге жететін қара және қою қоңыр түсті, кварц және кремний түйіршіктерінен тұратын жұқа қабатты құмтастар және малтатастардан тұратын саз қабатының құммен кезектесуімен бітеді.

Өсімдік қалдықтарымен бұрыштанған ашық сұр және сұр түсті саздың жұқа қабаттарынан, сулы, малтатасты, аз мөлшерде сазданған ашық сұр құмнан тұрады. Негізінен құм қабатшалары жиі кездеседі.

Түзінділер қалыңдылығы 55 метрден 150 метрге дейін өзгереді.

Орта бөлім (J ₂ )

Орта юралық лагунді континентальді түзінділері саз бен құмның жиі кезектесуімен ұсынылған.

Саздар қою-сұр түсті, қоңыр-сұр, ашық-сұр, тығыз, кейде микроқабатты, құмайттасты материал және көмірлі зат кездеседі. Құмдар жасыл-сұр, құмайттасты, сазды қоңыр көмір мен ұсақтүйіршікті құмтастар қабатшалары кездеседі.

Жеке орналасқан құмды қабаттардың қалыңдылығы 90 метрге дейін құрайды.

Жоғарғы бөлім (J ₃ )

Бөлім сазды әктас, саз, құмтас, құмдар қабаттары кезектесуінен тұрады. Құмдар негізінде ұсақ түйіршікті, құмайттасты, сұр, қою сұр. Құмтастар сұр, тығыз, қабатшалары қатты, ұсақ түйіршікті.

Саздар сұр, қою сұр, кейде жасыл белгілері бар, әртүрлі деңгейде ізбестасты және бұрыштанған өсімдік қалдықтары кездеседі.

Бор жүйесі (K)

Жүйенің құрылуы шөгілулерінде трансгрессивті қабатталып, екі бөлімнен тұрады: төменгі және жоғарғы.

Төменгі бөлім (K ₁ )

Баррем ярусы (K ₁ br)

Қабат шөгілулері 2 бөлімге бөлінеді: төменгі, астыңғы жыныстарда трансгрессивті жайылып жатқан “құмдар” көкжиегі және тұщысулы континентальді түзілімдерден тұратын қалың қабатты жоғарғы бөлім “алуан түсті тастопша”.

“Құмдар” көкжиегі жасыл-сұр, сары-сұр, ұсақтүйіршікті, сазды құмдар және көгілдір-сұр саз қабатшалары мен ұлутастардан тұратын құмайттастармен ұсынылған.

“Алуан түсті тастопшаның” шөгілулерінің төменгі бөлігін қоңыр, қою қызыл, жасыл-сұр саздар, кей жерлері құмды, сонымен бірге құмайттас, құмдар, құмтас, әктас, ізбестас қабатшалары астасады.

Тастопшаның жоғарғы бөлігі құм, құмайттас, сұр, қою сұр, жасыл-сұр, жасыл, қоңыр-қызыл, қою қызыл, саздар, құмтастар қабатшалары мен әктас, ізбестастардан тұрады.

Бұл қабаттың негізгі мұнайлы көкжиектері үстіңгі бөліктің құмдарымен байланысқан.

Қосшағыл күмбезінің перифериясындағы баррем ярусы шөгілулерінің қалыңдылығы 228 метр болса, оның 5-45 метрі “құмдар” көкжиегіне тиесілі.

Құлсары, Мұнайлы күмбездерінде “құмдар” көкжиегі 12-15 м қалыңдықта, ал Тереңөзек пен Қаратонда 30-45 метрге жетеді.

Апт ярусы (K ₁ a)

Апт ярусы шөгілулері баррем көкжиектерінде тік бұрышты үйлесімсіздікпен астасып жатыр.

Қабат негізіндегі зерттеу аумағында құм мен құмтастар астасып, құрамы кварцті- глауконитті, кварцті ұсақтастар, құмды көкжиекті екіге бөлетін слюдалы, қара саз қабатшаларымен толтырылған.

Құмды көкжиектің қалыңдылығы 10-30 метрге жетеді.

Жоғарыда әктас, кварцті глауконитті құмтастар мен алуан түйіршікті құмдардың қабатшалары құрамдас слюдалы, түсі қою сұрдан қараға дейін саздар астасып жатыр (Сағыз тастопшасы) .

Қиманың бұл бөлігі 120 метрге жетеді.
