Мазмұны
Кіріспе 7
1 Қарқаралы ауданының негізгі сипаттамалары 8
1.1 Географиясы 8
1.2 Тұрғылықты халқы 9
1.3 Қазіргі кезде жұмыс істеп тұрған желісі. 9
1.4 DRX – 4, М-200 станцияларына қысқаша мінездеме 10
1.2 Жобалаудың қажеттілігі 14
1.3 Жобаның негізгі мақсаты 14
1.4 Топология таңдау. 15
1.5 Станцияаралық желіні ұйымдастыру 16
2 ЦРБЛ құрылғысын таңдау 18
2.1 Радиобайланыс жүйелерін сұрыптау 18
2.2 PASOLINK NEC цифрлық байланыс жүйесі 19
2.3 Техникалық ақпараттар 25
2.4 Таратқыш құрылымы 25
2.5 ЦРРЛ интервалдарындағы сигналдардың тынуымен жүргізілетін күрестер
тәсілдері 27
3 ЦРРЛ пролеттерін есептеу 28
3.1 ЦРРЛ пролеттары үшін ақпараттар 29
3.2 ЦРРЛ пролеттарын Қарқаралы- РТС есептеу 30
3.4 Бахты- РТС ЦРРЛ пролетін есептеу 44
3.5 Томар- РТС ЦРРЛ пролеттерін есептеу 48
3.6 Қарағайлы- РТС ЦРРЛ пролеттерын есептеу 53
4 Бизнес план 58
4.1 Жалпы сипаттамалар 59
4.2 Нарық анализі 60
4.3 Өндірістік – ұйымдастырылған план 62
5 Еңбек қорғау және техникалық қауіпсіздігі 69
5.1 Жалпы жағдайы 69
5.2 РРЛ қызметкеріне қойылатын талап 70
5.3 Биіктікке көтерілуге байланысты жұмыс 71
5.4 Антенна-діңгекті ғимарат. Антенна-волноводты тракт 71
5.5 Көтеру құрылғылары 75
5.6 Жүкті тиеу-түсіру жұмыстары 76
5.7 Өрт қауіпсіздігінің шаралары 78
5.8 Дара қорғану құрылғылары 78
5.9 Нөлдестіру есебі 80
5.10 ЖЖ және АЖЖ-тегі электромагнит өрісінің әсерінен қорғану шаралары және
есебі. 84
Қорытынды 88
Қолданылатын әдебиеттер тізімі 89

Кіріспе

Соңғы үш онжылдықта электрониканың жетілуіне байланысты және
дециметрлік пен сантиметрлік диапазондарындағы толқындары кеңінен игеруге
байланысты радиорелейлік линия байланысы дамыды.
Тура көру радиорелейлік линия көмегімен, көпарналы телефон
сигналдарын аналогты және цифрлы түрде және телевизиялық сигналдарды
дыбыстық ілесі жүру сигналдарымен қоса тартады.
Цифрлық радиорелейлік линияның бөгеуілге қарсы тұрушылығы өте жоғары,
сигналдарды жоғары санамен тарататын цифрлық жүйе, сонымен қатар оның
экономикалық тиімділігі де жоғары.
Дипломдық жобада Қарағанды облысының, Қарқаралы аудандық
телекоммуникациялық торабта цифрлық радиорелейлік жүйе PASOLINK NEC
Corparation көмегімен байланыс ұйымдастыру қарастырылады.
PASOLINK жүйесі тар жолақты жаңа техникалық қондырғы, құрамында
дистанциялық қызмет көрсетуі бар, автоматты режимде және
7813151823262838 ГГц радиожиіліктер диапазондарында жылдамдығы 34
Мбитс болатын, бірнеше пункттер арасында цифрлық байланыс орнатады.
Есептеу бөлімінде тура көру цифрлық радиорелейлік линиялық жүйе
құрамына негізгі үш бөлім кіреді. Олар: антенналарды ілуін есептеу,
байланыс тұрақтылығын есептеу және энергетикалық есептеулер.
Сол сияқты дипломдық жобада Қарқаралы аудандық телекоммуникациялық
тарабтарда жоғары класты байланыс цифрлы қосқыш линиясын орнату мәселесі
шешіледі.

1 Қарқаралы ауданының негізгі сипаттамалары

1.1 Географиясы

Аудан орталығы – Қарқаралы.
Қарқаралы ауданы Қарағанды облысының солтүстік шығыс бөлігінде
орналасқан. Жалпы көлемі 280 кв.км. Негізгі бөлігін жазық дала,
игерілмеген бос жерлер алып жатыр. Солтүстікте таулы жерлер, ал
оңтүстігінде егістік жерлер орналасқан.

1.2 Тұрғылықты халқы

Ауданда бар жоғы 28 мың халық тұрады, оның алты мыңға жуығы аудан
орталығында тұрады.
Ауданда мал шаруашылығы фермалары жақсы дамыған, оның көпшілігі ірі
қара және ұсақ малдар. Аудан аумағында екі мыңнан астам ірі және ұсақ жеке
шаруашылықтар бар. Аудан елімізде жер асты және жер үсті байлықтарымен
ерекшеленеді. Сонымен қатар өндірістер, балық шаруашылығы, рудалар,
химиялық өндірістер де бар.Қарағайлыда алтын өндіретін Абыз рудасы бар.

1.3 Қазіргі кезде жұмыс істеп тұрған желісі.

Қарқаралы-Қарағайлы бөлімі Қазақстанның оңтүстігінен солтүстік
шарында орналасқан. Бұл аймақтың прунты құмды, балшықты, таулы болып
келеді.
Қазіргі кезде бұл жерлерде DRX-4, М-200 сияқты станциялар, ал
станция аралық байланыс әуелік ВО-12-2, КНК 12, аппаратуралармен істеп тұр.
Қолданылатын сым түрі биметал болып келеді.
ВО-12-2 аппаратурасының құрамы: кірістік құрылғыдан, қызмет
көрсететін пунктен; қызмет көрсететін күшейткіш 2-3 жиілікті автоматты
реттегіш құрылғыдан; линиялық трактіден, біріншілік және екіншілік
түрлендіргіш топтан; генераторлық құрылғыдан, одан линиялық контрольды
жиілік түзіледі; дистанциялық қоректендіруден; телемеханика; телеконтролдан
тұрады.
Қазіргі кезде Қарағанды облысында негізінен цифрлы радиорелейлік
құрылғылар, автоматтандыру және сол жерде өндірілетін көмір шаруашылығын
көбейту үшін өзінің ішкі байланысы болғаны тиімді. Мұндай байланыс сол
аймақтың барлық қажалатынан шығарады.
Осы облыста істен тұрған байланыс толығынан сол жердегі сұранысқа сай
келмейді, сондықтан да Қазақтелеком байланысшыларының алдында үлкен жүктеме
беріліп отыр, сол жердегі телекоммуникациялық байланысты жетілдіру, яғни
жаңалау, жаңғырту керек. Қарқаралы ауданының қазіргі кездегі істеп тұрған
желісі Қосымша А да келтірілген.

1.4 DRX – 4, М-200 станцияларына қысқаша мінездеме

DRX-4 байланыстың жаңа технологиясы көмегімен өндірілген сандық
телефондық станция. DRX-4 сандық телефондық станция ауылдар, қала типті
ауылдар және кәсіпорындар үшін арналған. Цифрлық телефондық станциясы DRX-4
МККТТ стандартына сәйкес және шеткі транзиттік, орталық мекемелік станция
ретінде пайдалануға болады. Жаңа цифрлық телефондық станция DRX-4 әртүрлі
АТС-термен байланысқанда ИКМ принципі бойынша жүзеге асырылады. Станцияның
модульдік құрылуы бар. Бұл модульдік құрылу станцияның сиымдылығын арзан
және жеңіл көбейтуді қамтамасыз етеді. Әрбір стативте төрт модульдан
болады. Үлестірілген процессорлық басқару көмегімен жүйенің сиымдылығы бір
стативтен сегiз стативке дейін жеңіл енгізіледі. Сонымен қатар жүйенің
конструкциясы станцияаралық АЛ және ҚЛ-ны үш икемді үлестіруді жібереді.
Бір стативте аналогты-цифрлық ҚЛ және АЛ-ны іске асыруға болады. Жүйенің
барлық функциялары жадыда, өзгеретін бағдарламаға сәйкес іске асырылады.
DRX-4 цифрлық телефондық станцияның ең көп сиымдылығы: 3000 нөмір, 300
сандық ҚЛ немесе 3840 абонентке 384 аналогтық ҚЛ. DRX-4 цифрлық телефондық
станцияны іске енгізу кезінде абоненттерді қалаға шығуға мүмкіндік береді.
Қазіргі кезге дейін қолданылатын қолдық каналдар автоматты түрде істен
шығып қалады. DRX-төрт сандық телефондық станция гелий аккумуляторымен
қоректенеді. Станция терморегулятор көмегімен бөлмеде қажетті температураны
автономды ұстап тұрады. DRX-4 сандық телефондық станцияда сервисті қызмет
көрсету мүмкіндіктері бар. Мысалы: будильник тәртібі. Бұл кезде телефон
бойынша кодты тергенде қоңырау уақытын жадыға салып қою мүмкіндігіңіз бар.
Сонымен бірге белгілі бір мезетте сізге қажетті нөмірді қосуды
бағдарламалау, сіз тек қана кодпен қажетті манипуляцияны жүргізесіз, ал
қалғаны автоматты түрде іске асырылады. DRX-4 сандық телефондық станция
өзіне-өзі қызмет көрсетеді. Станция ішінде жұмыс тәртібін тексеретін
компьютерлік начинка бар. Электр энергия сөнген кезде немесе желіде
кернеудің секіруі кезінде, бұл ауылдық жерлерде сипатты, автономды
қоректену жүйесі іске қосылады. Станцияның биіктігі 2100 мм, ені 870 мм,
тереңдігі 580 мм, салмағы 350 кг.(бір статив үшін), ауданы 0,48 м2.
Сондықтан телефондық нөмірге қызмет ету көлемін кеңейтуге болады. Енді
абоненттер үшін қосымша қызмет етуін қарастырып кетейік. Олар: шақыруды
бағыттау, терілген нөмірді автоматты қайталау, қысқа теру, "Бос емес"
кезінде кері теру, кірістік байланысқа тиім салу, күтуде шақыруды орнату, 3
абоненттің конференц-байланысы, кедергі жасау.
Станция қызмет етуінде ерекше талаптар қоймайды, бірақ қажетті
нормаларды бақылау керек. Олар қоршаған ортаның температурасы, дымқылдық,
бөлме тазалығы деген көрсеткіштер. Тағандағы модульдерге көңіл бөліп
кетейік. Тағанның жоғарғы бөлігінде шақырушы генератор және бақылау блогы
орналасқан. Тағанның қалған бөлігі перифериялық бақылау платадан тұратын 4
модульге бөлінген.
а) Перифериялық плата (абоненттік, каналдық, VTR, қосқыш плата);
ә) Қадағалау платасы (МХС модульдер байланысы және бақылау платасы,
GNS желісі және топтың коммтация платасы, цифралық қосқыш линия платасы).
Станция әрбір модульде орналасқан МХС және GNS плата бақылаудың
үлестіру жүйесімен жұмыс істейді. Жүйеде қолданылатын жады құрылғысы қатты
дискіде барлық абоненттік қоңырауларды тіркейді, оларды жүйелендіреді және
жазбаша түрде таратады. Абоненттік жүйесі және станцияаралық линиясы бар
кезінде аналогты және цифралық станцияаралық ағындарды және бір тағанда
абоненттік линияларды біріктіруі мүмкін. NETAS фирмасымен шығарылатын KEBAN
құрылғысымен қамтамасыз етілетін жүйенің жұмысы үшін қажетті кернеу-48 V.
Әрбір модульде орналасқан қуатты түрлендіргіш платасымен өндірілетін (PRG)
бақылау және алып салынатын платаның жұмысы үшін қажетті кернеу (12V және
(5V. DRX-4 цифрлық телефондық станцияның өзінің техникалық ерекшеліктері
бар. Сол ерекшеліктеріне көңіл бөлейік.
Технологиясы: жазылған бағдарлама, үлестірілген басқару; коммутация;
МККТТ стандарты.
Импульсті-кодалық модуляция (ИКМ) 2048Мбитс МККТТ стандарты бойынша
өлшеу.
Номинальды кедергі: 600 Ом. Бос каналдың шуы: Псофометрикалық шу: ≤
-65 дБ моп.
Бір жиіліктің шуы ≤-50 дБ моп.
Аспаптың шулық эффектісі ≤-75 дБ моп.
Импульстік шу: -35 дБ моп. бестен аз табалдырық деңгей кезінде;
Бейнеленген сигналдың әлсіреуі: Номиналды кедергі кезінде 300-600Гц
жиілікте 12дБ әлсіреуі. Гармоникалық құрушылар –10 дБ моп және 300-3400 Гц
кезінде кірістік сигнал үшін негізгі гармоникадан төмен орналасқан екi
және үш гармоника;
Сыртқы модуляция: 35 дБ.

Сурет 1.1 - DRX-4 коммутациялық жабдығының негізінен толық
сипаттамасының архитектурасы
М-200 байланыстың жаңа технологиясы көмегімен өндірілген сандық
телефондық станция. М-200 сандық телефондық станция ауылдар, қала типті
ауылдар және кәсіпорындар үшін арналған. М-200 цифрлық телефондық станциясы
МККТТ стандартына сәйкес және шеткі транзиттік, орталық мекемелік станция
ретінде пайдалануға болады. Жаңа цифрлық телефондық станция М-200 әртүрлі
АТС-термен байланысқанда ИКМ принципі бойынша жүзеге асырылады. Жүйенің
архитектурасы модульденген құрылымды. Бұл модульдік құрылу станцияның
сиымдылығын арзан және жеңіл көбейтуді қамтамасыз етеді.
М-200 станциясының функцианалдық қызметі әр модульдерге бөлінген,
яғни байланысты жылдамда дұрыс қосуды және сенімді қызмет көрсетуге себеп
болады. Барлық жүйедегі модульдер орталық коммутациялық өрістегі (GSM)
генератордан синхрондалады. М-200 станциясы жазылған бағдарлама көмегімен
басқарылады.Жүйенің бағдарламасы магниттік таспада сақталады, ал станцияны
іске қосқанда модульдердің сақтау жадысына керекті ақпараттар
жіберіледі.Бұл функция администраторлық модуль (ADM) арқылы жүзеге асады.

1.2 Жобалаудың қажеттілігі

Бұл жобада негізгі проблема жоғарыда айтылғандай станцияаралық
бағыттағы байланыста ВО-12 аппаратурасы жұмыс істейді, бұл аудандағы
рудалардың іске қосылыуы, президентіміздің ауылды көтеру бағдарламасына
сәйкес ауылдағы халық санының күрт артуына байланысты халықтың
байланысқа деген сұранысын қанағаттандырмай отыр. Сол себепті бұл
проблеманың шешімін қарастырып отырған ауылдардың географиялық орналасуына
байланысты жылдамдықты радиорелелік цифрлық беру жүйелері көмегімен шештім.
Бұл шарттарда үлестірімді басқарумен жұмыс істейтін станциялар,
интеграцияның жеңілдігін қамтамассыз етеді. Бұл кезде байланыс құрылғылары
жалпы техникалық принциптермен, құралған бір комплекске біріктіріледі

1.3 Жобаның негізгі мақсаты

Жоба алдына қойылатын негізгі мақсат, станция аралық байланысты
цифрлық радиорелейлік линия (ЦРРЛ) арқылы технико-экономикалық тиімді,
қазіргі кездегі барлық нормаларға сай радио байланысты тарату сапасы жоғары
етіп жобалау.
Жобаланатын ЦРРЛ қызмет көрсету жағынан аудан тұрғындарының барлық
қажетіне тиімді болуы керек. Яғни абонент ауданның қай бұрышында болмасын
байланыс қызметінің жоғары сапалы болуын қалайды.
Сонымен қатар, байланыс қызметінің сапалы болуы, оның ауыл аумағында
орнату шығыны аз, әрі оңай болуы тиіс.

1.4 Топология таңдау.

Қазіргі кезде қосылу топологиясының бірнеше түрлері бар. Ең алдымен,
қазіргі кездегі тепологиялардың барлық түрлерін және оларды таңбалаудағы
артықшылықтарын міндетті түрде қарауымыз керек. Желіні толығымен жобалау
үшін бірнеше этаптардан өтіуіміз керек. Бұлардың әрқайсысында жобалау
барысында қойылған функционалды есептер шешіледі. Соның бірі желі
топологиясын таңдау, көрсетілген топологияға сәйкес желі түйіндегі жабдықты
таңдау, желіні басқару және синхронизациялауды формалау болуы мүмкін.
Осылардың бірінші болып желі топологиясын таңдау есебі табылады.
Топология түрлері:
- Нүкте – нүкте;
- Сызықты тізбектелген;
- Жұлдызша;
- Сақина.
Жоғарыда келтірілген топологиялардың әр қайсысының өзіндік
қасиеттерін қарастыра отырып, бұл жобада қарастырып отырған Қарқаралы –
Қарағайлы елді мекендерінің географиялық орналасуларын ескере отырып
жұлдызша тәріздес топологиясын таңдауды жөн көрдім.

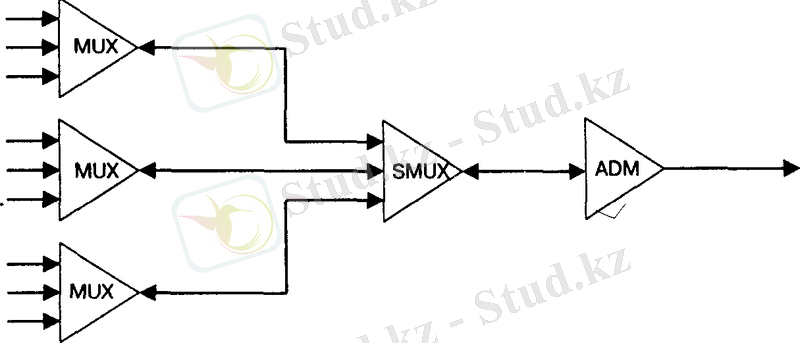

Сурет 1.2 Жұлдызша топологиясының

1.5 Станцияаралық желіні ұйымдастыру

Цифрлық радиорелейлік тарату жүйелері (ЦРТЖ) магистральды,
аумақішіндік және жергілікті желілерде жұмыс істейді.
ЦРТЖ көмегімен тарату арналары мен топтық арналар ұйымдастырылады.
Жалпы ақпараттарды тарату жүйесі құрамында жұмыс істей отырып, бір
терминал мен ақпараттарды сымсыз линия арқылы тарату линиясы қызметін
атқару, төмендегідей негізгі міндеттерді атқарады:
- байланыс арнасының жоғарғы сенімділігін қамтамасыз етеді,
өйткені маршрут бойымен өтетін объектілердің физикалық бұзылу
қаупі мүлдем жоқ;
- ең қиын географиялық зоналарда байланыс орнату мүмкіндігі;
- жүйе экономикалық тиімділігін қамтамасыз етуі;
- РРЛ техникалық қызмет көрсетуге ыңғайлы, әрі тез, жеңіл
монтаждау мүмкіндігі туындайды.
Сонымен қатар, РРЛ радио жиіліктер пайдалану, тарату желілерін
ұйымдастыру кезінде олардың тиімділігін арттырады. Талшықты оптикалық
байланыс линиялары (ТОБЛ) мен РРЛ-ды салыстырсақ олардың келесідей
артықшылықтары мен кемшіліктері бар:
- РРЛ-да ТОБЛ-на қарағанда өткізу қабілеттілігі төмен;
- РРЛ-да тарату арналарындағы ТОБЛ-ға қарағанда ақаулықтарды
түзеу оңай;
- РРЛ-да ТОБЛ-ға қарағанда өміршеңдігі (пайдалану мерізімі) өте
аз;
- ТОБЛ-ға жаңа инфраструктура құруға болады, ал РРЛ-да
аппаратураны өзгерту керек.
Жоғарыда берілген техникалық сипаттама бойынша және коммутациялық
жабдықтарды жобалауда қолданылатын құжаттар негізінде Қарқаралы Қарағайлы
бөліміне жобаланатын радиорелелік байланыс желісінің құрылымдық
сызбанұсқаны келесідей ойластырдым. Ол сызбанұсқа келесідей болады.

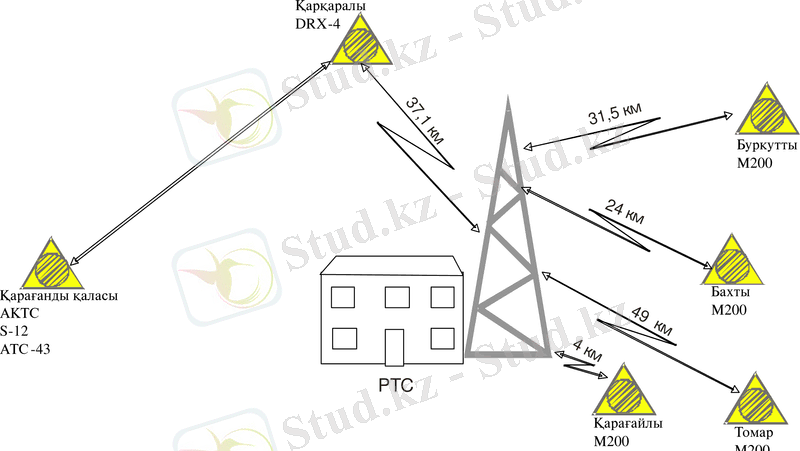

Сурет 1.3 – Қарқаралы-Қарағайлы бөліміне жобаланатын радиорелелік
PASOLINK станцияларының құрылымдық сызбанұсқасы.

Ал станцияаралық желінің радиорелелік PASOLINK арналарын ұйымдастыру
сызбасы Қосымша Ә де келтірілген.

2 ЦРБЛ құрылғысын таңдау

2.1 Радиобайланыс жүйелерін сұрыптау

Біріншілік желінің тұрған жеріне байланысты Қарқаралы-Қарағайлы
бөлімі зоналық аймаққа жатады. Зоналық (аймақішіндік) цифрлы радиобайланыс
линиясы (ЦРБЛ) – орта сиымдылықты линиядан, сол сияқты Технологиялық РРЛ-
дан тұратын құрылғы, электр тарату линиясын, темір жол транспортында, көмір
өндіруде кеңінен қолданылатын технологиялық байланыс орнатуға болады.
Қазіргі РРЛ әртүрлі жиіліктік диапозандарда 0,1-ден 15 ГГц жұмыс істейді.
Радиорелейлік станциялар функционалды белгісіне байланысты, торабтың, соңғы
және аралық байланыс бөлінеді.
Қазақстанда қазіргі кезде көптеген шетел компанияларының цифрлық
радиобайланыс құрылғылары бар. Сол компания құрылғыларының негізгілері
NEC, Ericsson, Alcatel, Nokia, Siemens, Радан.
Солардың ішіндегі NEC корпорациясының PASOLINK құрылғысы жоғарыда
келтірілген РРЛ-ға қойылатын барлық талаптарға сай. Қазақстан байланыс
саласында Қарағанды облысының таулы аудандарында жұмыс істеуге ыңғайлы
байланыстың кең тараған түрі.

2.2 PASOLINK NEC цифрлық байланыс жүйесі

PASOLINK NEC байланыс жүйесі жергілікті желілерде сапалы байланыс
жүйесін құруға, қазіргі байланыс желілерінің толық мүмкіншілігін қолдана
отырып, соңғы тұтынушыларға жеткізуге болатын таржолақты радиорелейлік
комплекс. Сонымен қатар бұл комплекс пункттер арасында цифрлы байланыс құра
отырып 7 8 13 15 18 23 26 28 38 ГГц жұмыстық диапозандарға жұмыс
істейді.
Бұндай жүйенің өмірге келуі қазіргі кезде ақпарат тарататын цифрлы
қызметке сұраныс артуына байланысты өсіп отыр. PASOLINK комплексі байланыс
линиясын құруда, жалпы тасымалдаушысы бар клиенттерге кіріс енгізу үшін,
корпоративті байланыс линиясын түзу, жергілікті қалалық және селолық
байланыс орнату үшін, сонымен бірге уақытша желіні құру, немесе апат
кезінде байланыс линиясын құру үшін кеңінен қолданыс тапты. Бұл кезде
телефон және ақпараттарды еркін таратуға болады.

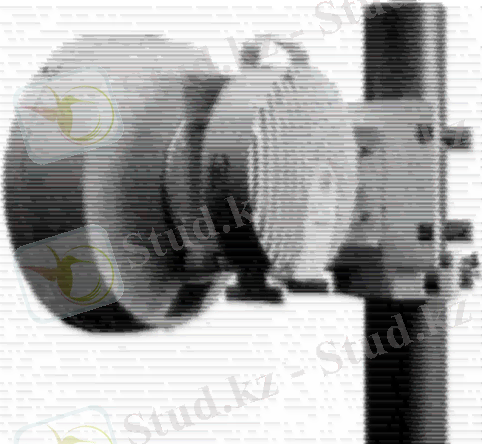

Сурет 2.1 - Диаметрі 0,3 м антенна және сыртқы қондырғы блогы ODU

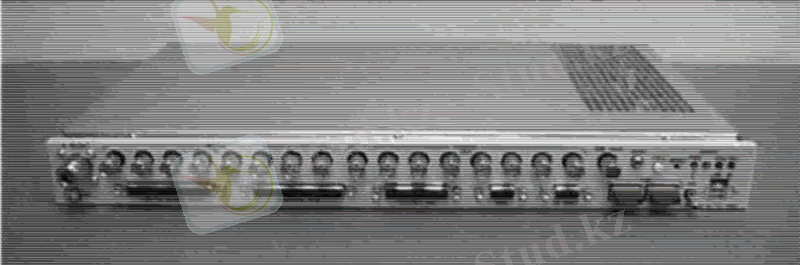

Сурет 2.2 - IDU, ішкі қондырғы блогы (1+0, 1U – бір блок)

2.2.1 Заманға сай технологияның техникалық
ерекшеліктері

- Модуляторлы-демодуляторы бір чиптің ішінде (толығымен
цифрлы);
- Найквист бойынша квадратты үздіксіз өңдеу;
- Сенімділігі жоғары;
- Қуатты аз жұмысайды;
- Тартқыш қуатын автоматты түрде реттеу қарастырылған.

2.2.2 Күшейту коэффициенті жүйесі жоғары

Спектр кеңдігі тиімді әрі жоғары. Жүйенің күшейту коэффициенті
жоғарылығы, QPSK технологиясына байланысты қателерді тура түзету, МШУ
смесителінің өте сенімділігі (қабылдағыштың сезімталдығы тамаша), QPSK
технологиясының таңдауына байланысты спектрді қолдану, пайдалануы жоғары
болып есептеледі. Аз размерлі антенналарды қолдану мүмкіншілігі, жүйенің
бағасын арзандатады.

2.2.3 Монтаждау қарапайымдылығы және жеңілдігі

- Блоктар арасын қосу тек бір коаксиальды кабель және
автоматты түзету;
- Салмағы өте аз, габариттері өте ықшамды. Монтаждаудың әр
түрлілігі IDU, ODU және антенналар.

2.2.4 Жиіліктерді өзгерту жылдам және іске қосылуы қарапайым

- Жазық далада гетеродинді ауыстыру жеңілдігі (синтезатор);
- Модульді аустырмасытан, өлшеуаппаратурасынсыз;
- Жиіліктің жұмыстық нүктесін өзгерту жеңіл.

2.2.5 Таратқыш қуатын басқару

0-ден 30 дБ дейін (QPSK) және 24 дБ (16 QАМ) ауыстыру қадамы 1 дБ
аралығында реттеу. Тартқыш аттеннатрының тіркелген өшулігі 30дБ тапсырма
бойынша тіркелген.

2.2.6 Жүйенің икемділігі және әмбебаптылығы

- (1+0) резервтелмеген немесе (1+1) резервтелген;
- 1+1 өтпелі резервтелген кезде, жазықтың толқуы, трассаның
екіге бөлінуі;
- 13 15 18 23 26 28 38 ГГц диапозандар үшін ішкі
құрылғының жалпы блогы қолданылады;
- 1х34 16х2 8х2 1х8 4х2 2х2 Мбитс сигналдары үшін сыртқы
құрылғының жалпы блогы қолданылады. Кірістік қоректену
кернеуі диапозандары кең В-тан В тұрақты тоқ.

2.2.7 Техникалық қызмет көрсетулер

- Ішкі қондырғы блогының кабелдерімен және интерфейстермен
жұмыс жасауға толық мүмкіншілік бар;
- Жақын трасса соңында арнаұйымдастыратын жабдықты кері шлейф
бар. Қашық трасса соңында арнаұйымдастыратын жабдықты кері
шлейф бар;
- Ішкі қондырғы блогнда сыртқы қондырғы блогының жұмыс істеу
параметрлерін қашықтан басқару бар;
- Ішкі және сыртқы қондырғы блоктарын өзара шақыру қондырғысы;
- Ішкі және сыртқы қондырғы блокында жергілікті және қашықтан
телесигнализациялау функциясы бар.

8. Қызметтік арналар

Кесте 2.1 – Қызметтік арналар
( Барлық бағыттағы қызметтік арналар (OW)
(Қосымша В қара) IDU–IDU
IDU–ODU
ODU–ODU
( Цифрлық порт: 64 кбитс, G.703V11) немесе
9,6 кбитс, асинхронды (RS-232C) (1
арна, тапсырыс бойынша)
9,6 кбитс, асинхронды (RS232C, 422,
485) (1 арна, тапсырыс бойынша )
( ТЖ порты 0,3 ден 3,4 кГц, (2 арна, тапсырыс
бойынша )
немесе цифрлық 9,6 кбитс, асинхронды (2 арна,
порт: тапсырыс бойынша )

9. Желіні басқару жүйесі

- Эксплуатациялау қарапайымдылығына жету Windows NT98( қолдана
отырып, техникалық қызмет көрсету;
- Осы желідегі PASOLINK пультіне қашықтықтан кіру және басқару.
Осы байланыс линиясына контроль және басқаруға бағытталады
(РРЛ-дің екі жағында);
- Жағдайлардың тіркелуі;
- G.826 МСЭ-Т ұсынуына монитор техникалық көрсеткішінің
сәйкесуі (кестелік немесе графикалық түрде);
- Кіру деңгейіне көпдеңгейлі қорғаныс жүйесі (жіберілу);
- SNMP интерфейсі.

10. МСЭ-Р, МСЭ-Т және ЕТСИ стандарттарына сәйкес

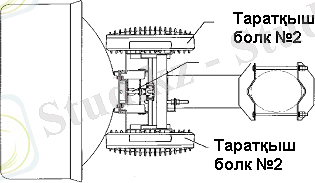

Сурет 2.3 (а) - конфигурациясы (1+1) PASOLINK сыртқы қондырғы
блогының бекітілуі (бір блокпен тармақталатын антенна үшін)

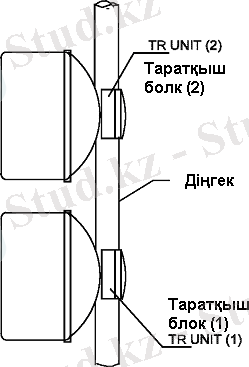

Сурет 2.4 (b) - конфигурациясы (1+1) PASOLINK сыртқы қондырғы
блогының бекітілуі (екі антенна)

2.3 Техникалық ақпараттар

Негізгі техникалық ақпараттар 1-кестеге енгізілген. PASOLINK
аппаратурасының негізгі техникалық параметрлері.

Кесте 2.1 – PASOLINK аппаратурасының параметрлері

Параметрлер аттары Техникалық
ақпараттар
Жұмыстың жиіліктер диапозандары, ГГц 14,5-26,5
Бір пролеттің орташа ұзындығы, км 45
Резервтеу сұлбасы 1+1
Бір стволдағы телефондық арналар саны 480
Ақпараттар тарату жылдамдығы, Мбитс 4, 8, 16, 32, 34
Модуляция түрі 16 КАМ

Кесте 2.1 жалғасы

Параметрлер аттары Техникалық
ақпараттар
Дуплексті стволдар 6
Қабылдағыш шығысындағы шуыл коэффициенті, дБ
Қабылдағыш кірісіндегі сигналшуыл қоймасы, дБ 4,5
Жұмыс істеу режимі
17,5
сөтке бойы

2.4 Таратқыш құрылымы

Сурет 2.4 - Тартқыштың құрылымдық сұлбасы

Сурет 2.5 – Таратқыштың құрылымдық сұлбасы

Таратқыштың құрылымдық сұлбасы 2.4 - суретте келтірілген. СМІ
кірістік сигналы 34 Мбитс жылдамдықпен синхрондау блогына келіп түседі,
сол жерде төрт бинарлы сигналға түрленеді. Сол жерде қателер түзетіледі.
(КО). Одан әрі төрт бинарлы сигналдар екі бірқалыпты матрицалар
модульдерімен уақытша селекторлары бар (цифрлық сүзгі ЦФ)өңдеу жүргізіледі.
Одан кейін сигнал цифрлы аналогты түрлендіргіш (ЦАП) арқылы өткізіліп,
төмен жиілікті фильтрден (ФНҮ) өтіп, радиожиілікті модуляторға (РҮМД)
түседі, ол жерде фазалық синхрондау жүргізіледі.
РҮМД шығысынан сигнал екі каскадты күшейткішке қуатты көрсететін
индикаторы бар түседі, одан әрі жолақтық сүзгі (ПФ) арқылы антенналы-
фнуерлі трактігі түседі. Қабылданатын жоғары жиілікті (СВҮ) сигнал
үшзвеналы жолақтық сүзгісі бар қабылдағышқа түседі. Сигналдарды қабылдау
екі тәсіл арқылы орындалады: кеңістіктік алшақтатылған және
алшақтатылмаған. Қабылдау алшақтатылмаған жағдайда сигнал аз шуылды
күшейткішке (МШУ) келіп түседі, онда жиіліктің жолақтар деңгейі
алшақтатылған басқару блогы көмегімен реттеледі. Содан кейін сигнал
радиожиілікті демодулятор (РҮДМД) арқылы өтіп, онда цифрлық эквалайзер
көмегімен бақылау жүргізіледі.
Адаптивті корректор қолданғанда қателер ықтималдылығы орта
есеппен екі-үш есе артады.
Радиожиілікті демодулятордан кейін жолақтың сүзгі теріс кері
байланысты күшейткіші бар, қабылдағыш шығысында деңгей реттегіші бар
қосылған. Одан әрі сигнал аналогты-цифрлы түрлендіргішке түседі. Одан кейін
төрт бинарлы сигналдар СМІ кодына өңделеді.
Егер сигналдар кеңістіктік алшақтатылған қабылдау көмегімен
жүргізілсе, онда қабылдау блогыныңкеңістіктік алшақтатылған жинағышында
жинақталады.

2.5 ЦРРЛ интервалдарындағы сигналдардың тынуымен жүргізілетін күрестер
тәсілдері

Сигналдардың интерференциялық ЦРРЛ интервалдарында тынумен күресу
әртүрлі тәсілдермен жүргізіледі.
ЦРРЛ интервалдарындағы трассаны жан-жақты таңдау (жер түзулігінен
және су бетінен қашу, интервалдар ұзақтығын қысқарту, станция орнатылатын
орынды таңдау, антенналар сәуле шағылысуынан туындайтын интервалдардан
жойылуы, трассаның зичзакты болуы, станциялар арасындағы антенналар іліну
биіктігі әртүрлі шамада болуы). Қосарланған қабылдаудың қолданылуы
(қабылдау антенналары биіктігі арасы кеңістікті алшақ немесе жұмыстық
жиіліктер алшақтығы).
а) жүйенің энергетикалық потенциялын таратқыш қуатын өсіре отырып
және антенналардың эффектілігін Ғ көтеру;
б) антенналардың бағытталған қасиетін қолдана отырып тыну тереңдігін
азайту;
в) резервтелген тез қосуды қолдану.
ЦРРЛ интервалдарында сигналдардың тынуымен күрес тәсілдері көбіне
тиімді болуы үшін қабылдағыш антенналар биіктігі екі кеңістіктік
алшақтатылған қос қабылдағышты қолдану арқылы жүргізіледі.
Екінші көбіне тиімді тәсіл – бөлімдерге бөле отырып қолданылатын
резервтілеу. Бұл кезде корреляциялау баяу жүргізіледі.

3 ЦРРЛ пролеттерін есептеу

Радиорелейлік линияны жобалаудан бұрын ең бастысы оның тұратын жерін
анықтап алу керек, ол үшін аралық станция санын, трассасын картографиялық
материал көмегімен анықтау керек. Бұл жұмысты орындаудан бұрын жобаланатын
жоба кейін үзіліссіз жұмыс жасауы, сол сияқты оның құрамын, құнын пайдалану
кезінде тиімді болуын мұқият тексеріп алу керек болады.
РРЛ жобалаудан бұрын оның орналасатын трассасын дұрыс орналастыру
жағдайы қарастырылады, өйткені жербетіндік станциядан шағылысатын сәуле
төмен болуы қажет (яғни әлсіреп тұруы). Сондықтан жер қыртысына көп көңіл
бөлу керек, жер беті тегіс және сулы болмауы тиіс, бөлінетін (шағылысатын)
сәуле қандай-да бір кедергімен бөлінуі болуы үшін ретранциялық пунктерді
дұрыс орналастыру қажет.
Сол үшін, топографиялық картаға қарай отырып жобаланатын жұмыста бір
аралық станция және бес соңғы станция Қарқаралы селосы мен Қрағайлы селосы
арасында байланыс орнатамыз. Ол үшін бес интервал арасын есептеу керек
болады.

3.1 ЦРРЛ пролеттары үшін ақпараттар

Кесте 3.1 - ЦРРЛ пролеттары үшін ақпараттар

Параметр Өлшем Зонаға арналған шамалар
біріліктері,
белгілер
Қарқаралы-РТБуркутты- Бахты- Томар- Қарағайлы
С РТС РТС РТС РТС
РРЛ пролетының ұзындығы, 37,1 31,5 24 49 4
км
Жер қыртысының ең биік 19 15,5 12,5 25 2
шамасына дейін, км

Кесте 3.1 жалғасы

Параметр Өлшем Зонаға арналған шамалар
біріліктері,
белгілер
Қарқаралы-РТБуркутты- Бахты- Томар- Қарағайлы
С РТС РТС РТС РТС
Кедергілер кеңдігі, м 9000 5000 2000 3000 2000
РРЛ 14,51 14,749 15,188 15,582 16,100
жиіліктері
15,351 15,911 20,412 23,761 26,136
Антеннала-дың 36 36 36 36 36
күшейту
коэффициен-те
рі
36 36 36 36 36
Жүйенің коэффициенті, дБ 113,5 113,5 113,5 113,5 113,5
ПӘК антенналы-фидерлі 26 26 26 26 26
трактідегі, дБ
Пролеттер MN [M] 86 60 50 8,5 15
проджлері CD [M]
ZY [M]
104 72 51 22 4
72 51 24 5 3

3.2 ЦРРЛ пролеттарын Қарқаралы- РТС есептеу

3.2.1 Антенналардың ілінуін есептеу

Радиорелейлік линиялар көмегімен орталық станциялар арасында қосқыш
линияларды алу үшін қолданылады. Бұл кезде антенналарды ілу биіктігін
жердің қыртысына қарай отырып анықтау, сол сияқты байланыс тұрақтылығын РРЛ
пролеттеріндегі есептейміз.
Негізгі есептелген жиынтық 2-кестеде келтірілген қосымша ақпараттар
ретінде:
А=6370, км – жер радиусы;
q=-11*10-8, 1м; 1м – орта мәндер.
Профильді құру үшін Жердің қыртысын (қисықтығын) Х, (м) есептеу
керек, пролеттің ортасына дейін, сол нүктеде шама ең үлкен мәнде болады.

(3.1)
мұндағы К – пролет ортасындағы координата, км; R0 – РРЛ пролетінің
ұзындығы, км.
(3.2)
мұндағы R1 – рельефтің максималды нүктесіндегі қашықтық, км

Алынған қорытындыны 3.1 формуласына қоя отырып төмендегідей
есептеулер жүргіземіз:

Антенналар биіктігін есептеуде кретерий ретінде Френел (Н0) зонасының
минималды экрандау қиындығы жоқтығын аламыз, төмендегі формуламен
есептейміз:
(3.3)
мұндағы - толқын ұзындығы, м.
(3.4)
мұндағы С – жарық жылдамдығы, мс; - жиілік, Гц.

Алынған қорытындыны 3.3 формулаға қойып есептейміз:

Рефракция әсерінен болатын орташа өсіндісі (м), уақыттың 80
пайызын алады.
(3.5)

Просвеш шамасы радиотолқындарының рефрекциясы жоқ Н(0), (м)
анықталады, яғни (q=0).
(3.6)

Антеналарды ілу биіктігі пролет профилі арқылы төмендегідей
формуламен анықталады:
(3.7)
(3.8)
мұндағы NM, CD, ZY – пролет параметрлері, (м) 3.1-кестеден алынады.

Антеналарды ілу сұлбасы сурет 3.1 келтірілген.

Сурет 3.1 – Антенналардың іліну сұлбасы

3.2.2 Байланыс анықтылығын есептеу

Тыну қорын есептеу төмендегідей формуламен жүргізіледі:
(3.9)
мұндағы - жүйенің күшейту коэфициенті; - антенді фидерлі
трактінің пайдалы әсер коэффициенті (ПӘК); - тарату және қабылдау
антенналардың күшейту коэффициентері; - бос кеңістік
радиотолқындардың өшулігі.
(3.10)

Онда:

Пролеттегі терең тынулар бір-бірінен тәуелсіз себептерден пайда
болады, сондықтан:
(3.11)
Көпсәулелі таратулардан пайда болатын тыну есептеулері мынадай
формуламен есептейміз:
(3.12)
мұндағы - жер қыртысы мен климат әсерінен пайда болатын
коэффициент.
(3.13)
мұндағы

(3.14)

в=0.89; с=3,6
Онда:

Жауын әсерінен болатын тыну есептеулері, төмендегідей формуламен
есептеледі:
(3.15)
мұндағы А0,01 – жауын әсерінен болатын трассадағы өшулік, уақыттың
0,01%-нен аспауы керек.
(3.16)
(3.17)

мұндағы және - поляризация және жиіліктен тәуелді
коэффициенттер.
Вертикалды поляризациялар үшін, егер
;
Горизонталды поляризациялар үшін егер
;
мұндағы - уақыттың 0,01% аспайтын жауын интенсивтілігі

- трассаның эффективті ұзындығы
(3.18)
мұндағы - азайту коэффициенті
(3.19)
мұндағы - тіркелу қашықтығы

Онда:

, бұдан кейіегі есептеулерде орнына қоямыз.
Байланыстың нашарлау уақыт пайызын есептеу, төмендегі формуламен
есептейміз.
- графиктен есептейміз [1.39]
(3.20)
Онда:
(3.21)

Салыстырмалы просвет мынадай формуламен анықталады:
(3.22)
Просвет шамасы радиотолқын рефракциясымен
(3.23)

(3.24)
(3.25)
мұндағы - рефракцияны есептемеген жағдайдағы просвет.
- Френельдің бірінші зонасының радиусы, төмендегідей
формуламен анықталады:
(3.26)

(3.27)

(3.28)

просветі туралы, сигналдық терең жануын төмендегі формуламен
анықтаймыз:
(3.29)
мұндағы -дегі көбейткіш босатылуы; - көбейткіш босатылуы
минималды шамасы.

(3.30)
мұндағы - табуға арналған параметр.
(3.31)
мұндағы - РРЛ пролеті ұзындығы мен кедергі кеңдігі арасындағы
қатынасы.
Есептеулерді біртекті жасау үшін апроксимация жасау керек, ол үшін
қашықтығында АВ түзулігін керегі төбесінен жүргіземіз және сол
профильден кедергі кеңдігін табамыз.

Табылған шамаларды формулаларды қойып есептейміз:

(5, 1.28-сурет)
Сигнал тереңдеу тынуын, просветтің қатысты шамасы арқылы төмендегі
формуламен есептейміз:

Онда:

Бұл жерден (5, 1.29-сурет)
Байланыс орнықтылығы төмендегі қатынаспен анықталады:
(3.32)
мұндағы - ЦРРЛ үшін процентке шаққанда байланыс сапасының
төмендеу уақыты.
(3.33)

3.32 формулада көрсетілген шарт орындалады, Қарқаралы-РТС бөліміндегі
байланыс тұрақты.
3.11 формулада көрсетілген байланыс сигналдық қайта қайтуын есептеуге
болады, мұнда тек қайта қайту жиілігі қосылады, сөйтіп 3.32 формуласымен
тексереміз:

Сөйтіп сигнал қайта қайтқан кезде де байланыстың орықты екенін
көреміз.

3.2.3 Қарқаралы- РТС ЦРРЛ энергетикалық есептеу

ЦРРЛ пролетындағы сипаттамаларын бағалау үшін, энергетикалық есептеу
жүргіземіз.
Бос кеңістіктегі сигнал таралуының жоғалуы:

(3.34)

Қабылдағыш кірісіндегі байланыс линиясы жұмысының сапасы сигнал
деңгейімен және тыну кезіндегі деңгей ауытқуымен анықталады.
Қабылдағыш крісіндегі, тыну жоқ кездегі қуат:
(3.35)
мұндағы тартқыш қуаты; антеннаның күшейту коэффициенті;
антенналы-фидерлі трактідегі жоғалтулар.

Тыну қоры, кірістік деңгей мен қабылдағыш деңгейі табалдырығы
арасындағы айырыммен анықталады:

мұндағы - қателер деңгейі қабылдағыш табалдырығы (х=3,6),
дБм.

Деңгейлер диаграммасы ықшамдалып сурет 3.2 келтірілген, бұл жерде
ЦРРЛ пролеттер әртүрлі бөлігінде сигнал деңгейлері көрсетілген.

Сурет 3.2 – Деңгейлер диаграммасы

3.3 Буркутты-РТС бөлігіндегі ЦРРЛ пролеттерін есептеу

3.3.1 Антенналарды ілуді есептеу

Жер қисықтығын Х, (м) есептейміз:

Толқын ұзындығы:

Френел зонасы экрандау кедергісінің жоқтығын есептеу:

(м), просветтің өсіндісінің орташа мәні.

Радиотолқын рефракциясы Н(0), м жоқ болған жағдайдағы просвеш шамасын
анықтау: (q=0 болғанда).

Ілінетін антенналар биіктігін анықтау:

3.3.2 Байланыс тұрақтылығын есептеу

Бос кеңістіктегі радиотолқын өлшеулігін есептеу:

Тыну қорын есептейміз:

Климатқа әсері бар коэффициент:

Онда:

Көп сәулелі таралу кезіндегі тыну:

және - поляризациялаудан және жиіліктен тәуелді
коэффициенттер.
Вертикалды поляризациялар үшін:
;
Горизонталды поляризациялар үшін:
;
Онда:

Опоралық қашықтық:

Төмендету коэффициенті:

Трасса ұзындығы тиімділігі:

Уақыттың 0,01% асатын, жауын-шашын әсерінен болатын трассадағы
өшулік:

, болғандықтан бұдан кейінгі есептеулерде шамасының орнына
шамасын аламыз.

, м просвет шамасы, радиотолқын рефракциясын қосқанда:

Бірінші Френел зонасының - радиусы:

қатынасы төмендегідей форформуламен анықталады:

Төменгі рауалы босату көрсеткіші тең:

РРЛ пролет ұзындығы және кедергі қатынасы кеңдігі:

параметрлері үшін:

Осыған байланысты
просвет, бұл кезде сигнал тынуының тереңдігі пайда болады.

Онда:

Бұдан
Сонымен:
ЦРРЛ үшін, байланыс сапасының нашарлануы рауалы пайызы:

тексереміз.
Жоғарыда келтірілген тексеру орындалады. Сондықтан Буркутты- РТС
арасындағы байланыс тұрақты деп есептейміз.

3.3.3 Буркутты- РТС ЦРРЛ энергетикалық есептеу

ЦРРЛ пролетындағы сипаттамаларын бағалау үшін, пролеттің
энергетикасын есептейміз:
Бос кеңістіктегі сигнал таралуы жоғалуын есептейміз:

Байланыс линиясы жұмысының сапасын қабылдағыш кірісіндегі сигнал
деңгейімен анықтаймыз және сол деңгейдің тыну кезіндегі мүмкін болатын
ауытқуымен анықталады. Қабылдағыш крісінде тыну жоқ болғандығы қуат:
(3.35)

мұндағы тартқыш қуаты; антеннаның күшейту коэффициенті;
антенналы-фидерлі трактідегі жоғалу коэффициенті.

Тыну қоры, қабылдағыштың табалдырық деңгейі және номиналды кірістік
деңгей арасындағы айырым:

мұндағы - қабылдағыш табалдырығы, егер қате деңгейі
болса. (х=3,6), дБм.

3.4 Бахты- РТС ЦРРЛ пролетін есептеу

3.4.1 Антенналарды ілуді есептеу

Бұл кезде коэффициент қорытындысы:

Толқын ұзындығы:

Френел зонасының минималды мәнін экрандау кедергісі жоқ болған
жағдайда есептеу:

Рефракция әсерінен болатын просвет өсіндісінің орташа мәні:

Радиотолқын рефракциясы Н(0) жоқ болған жағдайдағы просвет мәні (егер
q=3):

Антенналар ілу биіктігі:

3.4.2 Байланыс тұрақтылығын есептеу

Бос кеңістіктегі радиотолқын өлшеулігі:

Тыну қоры:

Жер қыртысы мен климат әсерін есептейтін коэффициент:

Онда:

Көпсәулелі таралу әсерінен болатын тыну:

және - коэффициенттері, бұлар жиілік пен поляризациядан
тәуелді болып келеді.
Вертикалды поляризацияны есептейміз:
;
Горизонталды поляризация:
;

Опоралар қашықтығы:

Төмендету коэффициенті:

Трасса ұзындығы тиімділігі:

Жауын-шашын әсерінен Уақыттың 0,01%-дан аспайтын трассадағы өшулік:

, келесі есептеулерде орнына аламыз.

радиотолқын рефракциясын есептегендегі мәні:

Бірінші Френел зонасы - радиусы:

қатынасын анықтаймыз:

Минималды жіберілген босату көбейткішін анықтаймыз:

Кедергі кеңдігі қатынасы мен РРЛ пролет ұзындығы:

-ді анықтайтын параметрлер:

Бұдан
просветіне қатысты, сигналдың тереңдетілген тынуы болады.

Онда

Бұл жерден (5,1,29-сурет)
Сонымен, есептейміз:

ЦРРЛ үшін, % есептегенде байланыс сапасының төмендеуінің жіберілген
пайызы:

Теңсіздік шартының орындалуын тексереміз:

Теңсіздік шарты орындалады. Бахты-РТС бөлігінде байланыс орнықты.
Байланыс орнықтылығы қайта қайтқанда кестеден аламыз.
Сигналдың қайта қайтуы төмендегі формуламен есептейміз:

РТС-Бахты бөлігіндегі байланыс орнылықтылығы бар, яғни шарт
орындалады.

3.4.3 Бахты- РТС арасындағы ЦРРЛ энергетикалығын есептеу

ЦРРЛ пролеттары сипаттамасын бағалау үшін, энергетика есебін жүргізу
керек.
Бос кеңістіктер радиотолқын таралуының жоғалуын есептейміз:

Қабылдағыш кірісіндегі байланыс линиясының сапасын сигнал деңгейімен
анықтаймыз және тыну кезіндегі мүмкін болатын ауытқуы.
Тыну жоқ кездегі қабылдағыш крісіндегі қуат:
(3.35)
мұндағы тартқыш қуаты;
антеннаның күшейту коэффициенті;
антенналы-фидерлі трактідегі жоғалу.

Тыну қоры, номиналды кірістік деңгей мен қабылдағыштың табалдырық
деңгейі айырымымен анықталады:

мұндағы - қате деңгейі қабылдағыш табалдырығы, (х=3,6),
дБм.

3.5 Томар- РТС ЦРРЛ пролеттерін есептеу

3.5.1 Антенналарды ілуді есептеу

3.2 формула бойынша k есептейміз:

3.1 формула бойынша Х:

Толқын ұзындығы:

Минималды Френел зонасында кедергі экрандауы шарты жоқ болған
жағдайда:

Радиотолқын рефракциясы Н(0) жоқ болған жағдайдағы просвет мәнін
анықтаймыз (егер q=0) болса:

Антенналарды ілу биіктігі:

3.5.2 Байланыс орнықтылығын есептейміз

Бос кеңістіктегі радиотолқын өшулігі:

Тыну қоры

Жер қыртысы мен климатты есептегендегі коэффициент:

Онда:
Көпсәулелі таралу әсерінен болатын тыну:

және - поляризация және жиіліктен тәуелді коэффициенттер.

Вертикалды поляризацияны үшін:
;
Горизонталды поляризация үшін:
;
Онда - жауын интенсивтілігін 0,01% уақыт ішіндегі

Опорлық қашықтық:

Төмендету коэффициенті

Трассаның ұзындығы тиімділігі:

Трассадағы өшулік, жауын-шашын әсерінен болатын, бірақ 0,01% уақыттан
аспайды:

мұндағы - трассадағы өшулік,

, болғандықтан бұдан кейінгі есептеулерден орнына
алатын боламыз.

радиотолқын рефракциясын қосқандағы просвет мәні:

Бірінші Френел зонасы радиусы:

қатынасын анықтаймыз:

Минималды жіберілетін көбейткіш босатылуы:

РРЛ пролеттерінің ұзындығы және кедергі кеңдігі қатынасы тең:

-ді анықтау үшін қолданылатын параметр:

Осыдан
Тереңдетілген сигнал тынуына просвет :

Онда 3.23 анықтамасы:

Осыдан (5,1.29-сурет)
Осыған байланысты:

ЦРРЛ үшін, байланыс сапасы жіберілген уақыт пайызына шаққанда:

Шарт орындалуын тексереміз:

Шарт орындалады, яғни Бахты- РТС арасындағы бөлімде байланыс орнықты.

Байланыс орнықтылығы қайта қайтқандағы жиілік арқылы, жоғарыдағы 3.1
- кестеде көрсетілгендей табамыз.

Мұнда да шарт орындалады, яғни байланыс орнықты.

3.5.3 Томар- РТС ЦРРЛ энергетикалық есептеу

ЦРРЛ пролеттары сипаттамасын бағалау үшін, пролеттер энергетикасына
есептеу жүргізу керек болады.
Бос кеңістіктер радиотолқын таралуының жоғалуын есептейміз:

Байланыс линиясы сапасы қабылдағыш кірісіндегі сигнал деңгейімен және
тыну кезінде осы деңгейдің мүмкін болатын ауытқуымен анықталады:
Қабылдағыш крісінде сигнал тынуы жоқ болған жағдайдағы қуаты:

мұндағы тартқыш қуаты;
антеннаның күшейту коэффициенті;
антенналы-фидерлі трактідегі жоғалулар.

Сигналдың тыну қоры, номиналды кірістік деңгей және қабылдағыш
табалдырығы деңгейі айырымымен анықталады:

мұндағы - қате деңгейі қабылдағыш табалдырығы, (х=3,6),
дБм.

3.6 Қарағайлы- РТС ЦРРЛ пролеттерын есептеу

3.6.1 Антенналарды ілуді есептеу

Толқын ұзындығы:

Минималды Френел зонасы кедергіні экрандаудың жоқтығы әсерінен
болатын шарт , (м):

Рефракциясы әсерінен болатын просветтің орташа өсіндісі:

Антенналарды ілу биіктіктері есептейміз:

3.6.2 Байланыс орнықтылығын есептейміз

Бос кеңістіктегі радиотолқын өшулігін есептейміз:

Тыну қорын есептейміз:

Жер қыртысы мен климат әсерінен болатын коэффициентті есептейміз:

Онда:
Көпсәулелі таралу әсерінен болатын толқын тынуы:

және - жиілік поляризациядан тәуелді коэффициенттер.
Вертикалды поляризацияны үшін:
;
Горизонталды поляризация үшін:
;
Онда 3.18 шаралар үшін:

Опорлық қашықтық:

Төмендету коэффициенті

Трасса ұзындығы тиімділігі:

Трассадағы өшулік, уақыттың 0,01% асатын жауын-шашын әсерінен болады.

, болғандықтан, бұдан ары қарай мәнінің орнына мәнін
алатын боламыз.

Радиотолқын рефракциясын есептегендегі ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Цррл пролеттерін есептеу
Бухгалтерлік және қаржылық есеп берудің негізгі принциптері
Менеджменттегі ақпарат жүйелері
Негізгі құралдарды және материалды емес активтерді тіркеу
Қаржылық есеп туралы жалпы түсінік
Астықты қайта өңдеуге кеткен шығынның ішкі аудиты мен талдауы
Сигналдық каналдарды ұйымдастыру туралы
Ұсақ қол моторикасын дамытудың жолдары
Қаржылық есеп беруді пайдаланушыларды жіктеу
Қазақстанның қазіргі даму жағдайындағы бюджет саясатында қазынашылықтың атқаратын ролі
Пәндер
