ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
Қ.И.Сәтбаев атындағы Қазақ ұлттық техникалық университеті
Ақпараттық технологиялар институты
Есептеу техникасы кафедрасы

Курстық жобаға арналған
ТҮСІНДІРМЕ ЖАЗБА
Тақырыбы: “Fast Ethernet жергілікті желісін жобалау”

Тексерген:
Тех.ғыл.кан., проф.Тұрым А.Ш.
Орындаған: Сейталин Н.А.
Мамандығы: 3704
Оқу тобы: ЗБИ-02-1қ

АЛМАТЫ 2006
ТАПСЫРМА
№15 тапсырма. Келесі сипаттамалары бар жергілікті желіні жобалау керек:
1) Сызба-құрылым (топология) – Жұлдыз;
2) Қатынас құру әдісі – СSМАCD;
3) Желінің түйіндерінің саны – 21;
4) Синтез жасау әдісі – МІӘ;
5) Желілік шабуыл – ICMP Redirect жалған хабары;
6) Кадр түрі: Fast Ethernet SNAP кадры;
7) Желілік бейімдеуіштің функционалдық сұлбасын әзірлеу және
сипаттау;
8) Жергілікті желіні салу, оған түсініктеме беру.

Тапсырма берілген күн: „25” қыркүйек 2006 жыл.

Тапсырма берген: т.ғ.к., профессор: Тұрым А.Ш.
Тапсырма алған студент: Сейталин Н.А.

МАЗМҰНЫ
КІРІСПЕ 4
1 FAST ETHERNET ЖЕРГІЛІКТІ ЖЕЛІСІН ЖОБАЛАУ 5
1.1 Желі үлгілері 5
1.2 Желілік сызба – құрылымдар 8
1.3 Деректерді тасымалдау ортасы 9
1.4 Деректерді тасымалдау ортасына қатынас құру әдістері 11
1.5 Желінің құрылымын синтез жасау 13
1.5.1 Жұлдыз тәрізді құрылымның математикалық үлгісі 13
1.5.2 Cинтез жасау, медиана іздеу әдісі 14
1.6 Хаттамалар және стандарттар 16
1.6.1 Fast Ethernet SNAP кадры 16
1.6.2 Fast Ethernet стандарттары 19
1.7 Сигналды физикалық деңгейде кодалау 20
1.8 Желілік бейімдеуіштің функционалды сұлбасы 22
1.9 Желілік шабуылдар 24
1.10 Жабдықтар айқындамасы 26
1.11 Ақпараттық кәбілді салу-жүргізу сұлбасы 26
1.12 Желінің құрылымдық сұлбасы 28
1.13 Желінің параметрлерін есептеу 33
ҚОРЫТЫНДЫ 34
ӘДЕБИЕТТЕР ТІЗІМІ 35
ҚОСЫМША А 36
ҚОСЫМША Ә 37
ҚОСЫМША Б 38
ҚОСЫМША Г 39
ҚОСЫМША Д 40

КІРІСПЕ
Бұл курстық жобаның негізгі мақсаты әрқайсымызға берілген тапсырма
бойынша компьютерлік желіні жобалау және алған білімімізді бекіту.
Алдымен, компьютерлік желі дегеніміз – арнайы коммуникациялық құрылғы
мен программалық қамтама арқылы бір-бірімен ақпараттық әрекеттесу
мүмкіндігі бар түйіндердің (копьютерлердің, терминалдардың, баспа
құрылғылары) жинтығы. Желінің өлшемі өте кең, ол көршілес стөлдерде
орналасқан екі компьютерден, дүниежүзінің шеткері жерлерінде орналасқан
миллиондаған компьтерлерді байланыстырады. Өлшеміне байланысты желі бірнеше
түрге бөлінеді. Соның бірі – жергілікті желі немесе LAN (Local Area
Network). Жергілікті желі деп бір-бірімен шамалы ғана қашықтықта орналасқан
және деректер тасымалданатын физикалық орта арқылы біртұтас желіге
біріктірілген абонеттік жүйелер (есептеу машиналары, принтерлер, т.б.)
жиынтығын айтады.
Жергілікті желілердің алғашқылары – 1970 жылдары IBM фирмасы ұсынған
Token Ring технологиясы және 1980 жылы DEC, Intel және Xerox фирмаларының
ұсынған Ethernet технологиясы. Қазір, көптеген жаңа жоғары жылдамдықты
коммуникациялық технологиялар пайда болды. Internet желісінің күрт өсуінен
және ақпаратты жылдам жеткізудің қажеттілігінен жоғары жылдамдықты АТМ,
ISDN, Fast Ethernet және Gigabit Ethernet технологиялары кең тарала
бастады. Пайдаланушыларға жоғары жылдамдықты кең жолақты технологияларды
артықшылықтарын тиімді пайдалана алатын жаңа хаттамалар стандарттары
жасалынған.

1 FAST ETHERNET ЖЕРГІЛІКТІ ЖЕЛІСІН ЖОБАЛАУ
1.1 Желі үлгілері
Адамдар өзара қарым-қатынас жасау үшін ортақ тіл қолданады. Егер олар
тікелей сөйлесе алмаса, онда хабар жіберу үшін сәйкес қосымша амал
пайдаланады. Хабарды таратушыдан қабылдаушыға жіберу кезінде де осыған
ұқсас механизм пайдаланылады.
Ақпаратты байланыс желісі арқылы тасымалдау үшін деректерді бірдей
кодалайтын және өзара байласуы бар машиналар керек. Ақпараттар
тасымалданатын байланыс желісіндегі деректерді бірегей түрге келтіру үшін
Халықаралық стандарттар Ұйымы (ағыл. ISO – International Standarts
Organization) құрылған.
Ашық жүйелер әрекеттестігі (АЖӘ), TCPIP, IBM фирмасының SNA (System
Network Architecture), Digital компаниясының DNA (Digital Network
Architecture), Novell фирмасының NovellNetWare, АТМ (Asynchronous Transfer
Mode) және т.б. желілік үлгілер бар.
1984 жылы Халықаралық стандарттар Ұйымы негізгі желі үлгісі – ашық
жүйелер әрекеттестігін (ағыл. OSI – Open Systems Interconnection) жасап
шығарады. Бұл үлгі деректерді тасымалдауда халықаралық стандарт болып
табылады.
OSI үлгісі жеті бөлек деңгейлерге бөлінген:
1) Физикалық – ақпаратты жіберудің биттік хаттамасы; 2) Арналық кадрды
пішіндеу, ортаға қатынас құруды басқару; 3) Желілік – бейімдеуіш, деректер
ағынын басқару; 4) Көліктік – алшатылған үрдістердің өзара әрекеттестігін
қамтамасыз ету; 5) Сеанстық – алшатылған үрдіс арасындағы диалогты қолдау;
6) Көрсетімдік – жіберілетін деректердің интерпретациясы; 7) Қолданбалық –
деректерді қолданбалы басқару.
Осы аталған деңгейлер атқаратын қызметтеріне қарай үш топқа бөлінеді.
Алғашқы үшеуі (физикалық, арналық, желілік) деректерді тасымалдау мен
бағдарғылауға жатады. Төртінші (көліктік) деңгей алғашқы үшеуі мен жоғарғы
деңгейлер арасындағы байланысты қамтамасыз етеді. Соңғы үш (сеанстық,
көрсетімділік, қолданбалы) деңгей пайдаланушылар қолданбаларына қызмет
көрсетеді.
Бұл үлгінің негізгі мақсаты әр деңгейге, тасымалдау ортасына да
белгілі бір міндетті жүктеу. Осыған байланысты деректерді жіберудің жалпы
есебі бөлек жеңіл есептерге бөлінеді. Әрбір деңгей өзінің жоғарғы деңгейге
көрсететін қызметімен және хаттамасымен анықталады. Төменгі деңгей жоғарғы
деңгейге қызмет етеді. Сервис әрбір деңгейдің қандай қызмет атқаратынын
анықтайды, бірақ оның қалайша жүзеге асырылатынын көрсетпейді. Бір
деңгейдің жоғары немесе төмен орналасқан деңгейлермен байланысына қажетті
келісімдер хаттама деп аталады.
Базалық үлгінің дербес деңгейлері деректерді жіберушіде төмен
бағытталған (7-деңгейден 1-деңгейге) және деректерді қабылдаушыда жоғары
бағытталған (1-деңгейден 7-деңгейге). Соңғы деңгейге жетпегенше
пайдаланушының деректері төмен орналасқан деңгейге арнайы тақырыппен қоса
жіберіліп тұрады.
Физикалық деңгейде (Physical layer) Желілік байланыс арнасы арқылы
деректер тасымалдайды және осы міндетті атқаратын аппараттық құралдардан
тұрады. Хабар құрайтын символдар электрлік сигналдарға түрлендіріледі және
олардың есептеу машиналар арасында тасымалданылуы қамтамасыз етіледі. Бұл
деңгейде есептеу машиналарының аттары, хабардың мазмұны және оның
тасымалданатын бағдарғысы жайында ештеңе белгісіз болады. Басқа деңгейлерде
осы жұмыстар істелініп қойылғандықтан физикалық деңгейде тек электрлік
сигналдарды кәбілге жіберу жұмыстары ғана жүргізіледі.
Физикалық деңгей ақпарат дестелерін жоғары жатқан деңгейлерден алып,
оларды 0 немесе 1-лік бинарлық ағынды электрлік немесе оптикалық
сигналдарға айналдырады. Бұл сигналдар тасымалдау ортасы арқылы қабылдау
түйініне барады. Тасымалдау ортасының механикалық және электрлікоптикалық
қасиеттері физикалық деңгейде анықталады және мыналардан құралады:
1) кәбілдер типі;
2) 0 және 1 мәндерін кодалау сұлбасы.
Физикалық деңгейдің көп тараған түрлеріне мыналар жатады:
• EIA-RS-232-C, CCITT V.24V.28 – тураланбаған тізбекті
интерфейстің механикалықэлектрлік сипаттамалары;
• EIA-RS-422449, CCITT V.10 - тураланған тізбекті интерфейстің
механикалықэлектрлік және оптикалық сипаттамалары;
• IEEE 802.3u – Fast Ethernet; +IEEE 802.5 – Token ring.
Арналық деңгей (Data Link layer). Физикалық деңгейге керек биттер
тасымалданады. Арналық деңгейдің (Data Link ) бір міндеті тасымалдау
ортасына қатынас құруды тексеру болып табылады. Қателерді түзету және
іздеп табу тетігін жүзеге асыру арналық деңгейдің басқа бір міндеті. Бұл
үшін арналық деңгейде биттер кадрлар (frames) деп аталатын жиынға
топтастырылады.
Арналық деңгей деректер дестесінің құрамына кіретін символдарды
тізбектелген түрде тасымалдауға арналған. Бұл деңгейде желінің түйіндерінің
физикалық деңгейді пайдалану ережелері анықталады. Физикалық деңгейден
алынған деректерді желілік деңгейге түсінікті (деректер кадрі деп аталатын)
түрге аударады. Және керісінше, желілік деңгейден қабылданған кадрларды
физикалық деңгейге керек биттер (ақпарлар) ағынына түрлендіреді. Арналық
деңгей екі желілік деңгей арасында тасымалданатын деректердің тұтастығын
қадағалап отырады.
Арналық деңгей керек кадрларын жасау, жіберу және қабылдау қызметін
атқарады. Бұл деңгей желілік деңгейдің сұранымдарын орындап, дестелерді
қабылдау және жіберу үшін физикалық деңгейдің қызметін қолданады. IEEE
802.х ерекшелігі арналы деңгейді екі деңгейшеге бөледі: логикалық арнаны
басқару (LLC) және ортаға қатынас жасауды басқару (MAC). LLC желілік
деңгейге қызмет көрсетеді, ал МАС деңгейшесі физикалық ортаға қатынас
құруды реттейді.
Екінші деңгейдегі ең көп қолданатын хаттамалар:
# HDLC – тізбектеп жалғау үшін;
# IEEE 802.2 LLC (I және II тип) 802.x ортасына МАС қамтамасыз
етеді;
# Ethernet # Token ring # FDDI # X.25 # Frame relay

1.2 Желілік сызба – құрылымдар

Желінің сызба-құрылымы (topology) деп желінің геометриялық нысанын
немесе есептеу машиналарының бір-біріне қарағандағы орналасуын айтады.
Желінің сызба-құрылымы желілік тасымалдау ортасының және қосылған
құрылғылардың физикалық орналасуын сипаттайды.
Желілік сызба-құрылымның бірнеше түрі бар: құрсым (магистраль, Bus),
сақина (Ring), жұлдыз (Star), бұтақ (Tree) және ұяшықты (гибридті).
“Жұлдыз” сызба-құрылымы
Есептеу желісінің қалған түйіндерінің әрқайсысымен деректер
тасымалданатын жеке желі арқылы байланысқан, орталық түйін бар сызба-
құрылым мультиплексор, көп портты қайталауыш немесе шоғырлауыш деп атайды.
”Жұлдыз“ сызба-құрылымды желіде басқару толық орталықтандырылғандықтан
мұнда ешқандай қақтығыс болуы мүмкін емес. ”Жұлдыздың“ белсенді және
бейбелсенді түрі бар. Бірінші түрінде ақпарат айырбастаудың барлығы тек
орталық компютер арқылы жүреді. Әдетте, осы орталық компютер ретінде ең
қуатты есептеу машинасы тағайындалады және оған айырбастауды басқару
міндеті жүктеледі.

Бейбелсенді ”Жұлдыз“ жұлдызға тек сырттай ғана ұқсайды және қазіргі
уақытта анағұрлым көп таралған. Ол Ethernet желісінде қолданылады. Осындай
желінің орталығында компьютер емес, көп портты қайталауыш немесе шоғырлауыш
(Хаб) орналасады. Шоғырлауыш өзінің кез келген портына келіп түскен
сигналдарды қалған барлық порттарына жібереді. Осының нәтижесінде
түйіндердің біреуінен шыққан сигналдар қалғандарының барлығына жететін
болады. Бұзылған түйінді есептеу желісінің құрамынан шығарып тастау
мүмкіншілігі осы құрылымның ыңғайлы жағы болып табылады. Бірақ егер орталық
түйін бұзылса, онда барлық есептеу желісі жұмыс істеу қабілетін жоғалтады.

Жұлдыз сызба-құрылымы барлық қосылу нүктелері бір орынға жиналған (2-
сурет). Бұл желі жұмысын жеңіл бақылауға, кейбір абоненттерді орталықтан
жай ғана ажырату арқылы желідегі ақауларды түзетуге, сондай-ақ, желінің
маңызды бөліктеріне бөтен адамдардың қол жеткізуіне шек қоюға мүмкіндік
береді. Басқа сызба-құрылымдарға қарағанда (әсіресе егер орталық түйін
сызба-құрылымның геометриялық орталығында орналаспаған жағдайда) кәбіл
шығыны анағұрлым көп болатыны жұлдыз сызба-құрылымының кемшілігі болып
табылады.

Жұлдыз тәрізді сызба-құрылымы бар есептеу желісіне мысал ретінде
Fast Ethernet (100Ваsе-TX деп аталатын) жергілікті есептеу желісін
келтіруге болады.

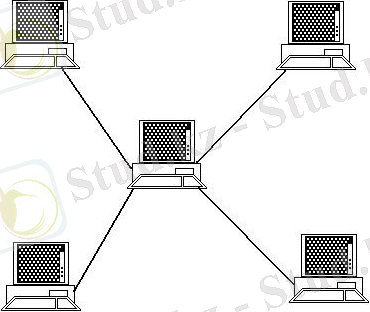

2-сурет Жұлдыз сызба-құрылымы

1.3 Деректерді тасымалдау ортасы

Деректерді тасымалдау ортасы деп компьютерлер арасында ақпарат
айырбастау жүргізілетін байланыс арналарын атайды. Әрбір компьютерлік
желіде деректер тасымалдау ортасы деректерді электрлік немесе
электромагниттік сигнал түрінде тасымалдайды. Тасымалдау үшін әртүрлі
физикалық орталар қолданылады. Жалпы жағдайда деректер тасымалдау ортасы
шектелген (сымды немесе кәбілдік) және шектелмеген (сымсыз) болып екіге
бөлінеді.
Деректер тасымалдаудың шектелген ортасының ең көп таралған түрі
кәбілдер болып табылады. Желілерде кәбілдердің мынадай негізгі түрлері
қолданылады: талшық-оптикалық, коаксиал және есулі қоссым. Есулі қоссымда
және коаксиалда сигналдар тасымалдау үшін металл өткізгіш, ал талшық-
оптикалық кәбілде – шыныдан немесе пластмассадан жасалған жарықөткізгіш
қолданылады.

3-сурет Есулі қоссым
Есулі қоссым — бірге ширатылып екі айырылған өткізгіш. Бұл жұп
сыртынан қоршаумен, қосымша айырғыш затпен немесе басқа есулі сыммен
қоршалуы мүмкін (3-сурет). Есулі қоссымның бірнеше түрі болғанымен
экрандалмаған (UTP – Unshielded Twisted Pair) және экрандалған (STP –
Shielded Twisted Pair) деп аталатын екі түрі бар. Қазіргі өндіріліп жатқан
есулі қоссымдардың көбі қоршаусыз болғандықтан олар электромагниттік
бөгеуілдер әсеріне шалдыққыш болып келеді. Бірақ есулі қоссымдарды ауыстыру
немесе салу жеңіл. Сондықтан мен өз курстық жобамда есулі қос сымды
пайдалануды шештім.
Экрандалмаған UTP есулі қоссымдар өткізу қабілетіне қарай бірнеше
санатқа бөлінеді. Мәселен: UTP1–телефондық қатынаста қолданылады және
деректер тасымалдауға жарамайды; UTP2 – 4 Мбитс дейінгі жылдамдықпен
деректер тасымалдау үшін қолданылады; UTP3 – 10 Мбитс дейінгі жылдамдықпен
деректер тасымалдау үшін қолданылады (мыс., 10Base-T желісінде); UTP4 – 16
Мбитс дейінгі жылдамдықпен деректер тасымалдау үшін қолданылады (мыс.,
Token Ring желісінде); UTP5–100 Мбитс және одан астам жылдамдықпен
деректер тасымалдау үшін қолданылады (мыс., 100Base-TX желісінде).
Экрандалмаған қоссым желінің қауіпсіздігін және сенімділігін арттыруға
мүмкіндік береді.
Экрандалмаған қоссым экрандалған түріне қарағанда арзан. Бірақ жоғары
жылдамдықты желілерде экрандалмаған қоссымды қолданған кезде бірнеше жайтты
ескеру керек болады. Солардың бірі—деректердің қауіпсіздігін қамтамасыз ету
мәселесі. Экрандалмаған қоссым қолданылатын желілерде (мәселен, 10Base-T,
100Base-T) осындай кәбіл таратушы антенна рөлін атқара алады. Сондықтан,
экрандалмаған қоссымға тікелей жалғанбай-ақ, тек одан біршама қашықтықта
қабылдауыш антенна орналастыру арқылы желіден керекті ақпаратты алуға
болады. Бұл жағдайда, тыңдаушыға, тек қосымша, радиосигналдарды қабылдағыш,
оларды өңдейтін электроника және компьютер қажет. Кейбір мекемелерде
қорғауды талап ететін ақпаратты экрандалмаған кәбілмен тасымалдау үшін
оларды шартбелгілеу (шифрлау) технологиясы қолданылады. Бұл вариант
экрандалған қоссымды пайдаланудан қымбатқа түседі.

1.4 Деректерді тасымалдау ортасына қатынас құру әдістері

Желіге қатынас құру деп басқа түйіндермен ақпарат алмасу үшін жұмыс
бекетінің деректер тасымалдау ортасымен өзара әрекеттестігін айтады.
Деректер тасымалдау ортасына қатынас құруды басқару – жұмыс бекеттерінің
деректер тасымалдау ортасына қатынас құру тәртібін тағайындау.
Қатынас құру әдісі – келесі кезекте қайсы жұмыс бекеті (немесе
компьютер) деректер тасымалдау үшін есептеу желісің пайдалана алатынын
анықтайтын тәсіл (ережелер жинағы). Көп тараған қатынас құру әдістеріне
кездейсоқ және детерминалдық әдістер жатады.
Кездейсоқ қатынас құру әдісі
Кездейсоқ қатынас құру әдістерінің тиімділігі деректер тасымалдап
бастар алдында осы ортаның жай-күйі туралы мәліметтің бар-жоқтығына
байланысты. Кездейсоқ қатынас құру әдістері екі топқа бөлінеді:
CSMACD – тасуышты бақылау және қақтығысты іздеп-таба отырып,көптік
қатынас құру әдісі
Басқа түйіндер не істеп жатқанын анықтау және одан кейін ғана шешім
қабылдау мүмкіндігі жүзеге асырылатын әдіс – CSMACD (Carrier Sense
Multiple Access with Collision Detection). Тасымалдауға арналған ақпараты
бар түйін деректер тасымалдауды бастаудың алдында арнаның жай-күйін
тексереді, бұл операцияны тасуышты бақылау деп атайды да, ол бейімдеуіште
орнатылған қарапайым сұлбаның көмегімен жүзеге асырылады. Егер арна бос
болса, онда бейімдеуіш дестелерді тасымалдай бастайды; керісінше, болмаса –
кездейсоқ уақытты күтеді де, тасымалдау үдерісін қайтадан ұйымдастыруға
кіріседі. Тасуышты бақылау операциясын қолдану қақтығыс болу ықтималдығын
кемітеді.
Бұл әдіс кезінде бірнеше жұмыс бекеті (көптік қатынас құру)
тасымалдау ортасына қатынас құру үшін олар осы ортада тасымалдау үзілісі
болғанша оны бақылайды (тасуышты тексеру). Одан кейін деректер тасымалдана
бастайды және онымен қатарласа тасымалдау әрекеттері тексеріледі
(қақтығысты табу). Әрбір жұмыс бекеті (өзінше) желі бос деп санап, хабар
тасымалдауға тырысады. Егер қақтығыс бола қалса, онда белгілі бір уақыт
өткен соң хабар тасымалдауға қайтадан әрекет жасайды. Бұл қатынас құру
әдісі ең көп тараған әдістер қатарына жатады және Fast Ethernet сияқты
есептеу желілерінде қолданылады.
Қайталау уақыты: tқ=L(tқау
tқау – қос айналым уақыты. Екі бекет арасындағы сигналдардың барып-
қайтып келетін уақыты – 5,12 мкс
L=[0,2N-1] - мына аралықта жатқан сандар тізбегі.
N - қатынас құруды қайталау нөмірі (16-ға дейін рұқсат берілген
L([0,1]
00 – қақтығыс болады;
11 – қақтығыс болады;
01 – қақтығыс болмайды;
10 – қақтығыс болмайды.

1.5 Желінің құрылымын синтез жасау
1.5.1 Жұлдыз тәрізді құрылымның математикалық үлгісі
Жұлдыз тәрізді сызба-құрылымды жергілікті желіде әрбір абоненттік жүйе
(АЖ) орталық коммутациялау бекетіне (КБ) қатынас құра алады. Бұл бекет АЖ-
нің сұранысын анықтағаннан кейін екі АЖ-ні бір-бірімен байластырады. Жұлдыз
тәріздес құрылымды синтездеу келесі түрдегі функционалды минимизациялауға
әкеледі:
(min (5.1)
Бұл кезде төмендегі шектеулер орындалуы тиісті [3].
1 Әрбір түйінде АЖ-нің тек бір түрі орналасуы мүмкін:
(j(M0) (5.2)
2 Әрбір пайдаланушы тек қана бір АЖ-не бекітіледі:
(i ≠j, j(M0) (5.3)
3 АЖ-нің өнімділігі бір уақыт өлшемінде келіп түсетін сұраныстардың
барлық түрін өңдеуді қамтамасыз етуге жеткілікті болуы керек
(j(M0) (5.4)
және
, (j≠k, ()
(5.5)
(5.6)
(5.7)
Мұнда ( – КБ орнатылуы мүмкін түйіндердің іш жиынтығы; Vl –
КБ-нің l түрінің өткізу қабілеті; L – КБ орнату нұсқасының жиынтығы; Cjk –
бір уақыт өлшемінде j-ші АЖ-ден k-ші КБ арқылы ақпарат тасымалдаудың
келтірілген шығындары. (5.5) шектеу КБ орналастыруға мүмкін болатын
түйіндердің берілген жиынтығында барлық АЖ-мен байланысқан тек бір
ғана КБ ұйымдастыру болатынын білдіреді. (5.7) шектеуде КБ және байланыс
арнасының өткізу қабілетіне қойылатын талаптар ескеріледі. Бұл кезде
байланыс арнасының өткізу қабілеті КБ-нің барынша көп жүктемеленуін толық
қамсыздандырады деп есептелінеді.
1.5.2 Cинтез жасау, медиана іздеу әдісі
Жұлдыз тәрізді желілерде әрбір абоненттік жүйе (АЖ) деректер
тасымалдаудың жекеше ортасы арқылы коммутациялау бекетімен (КБ) қосылады.
Әрбір уақыт ішінде КБ тек бір АЖ сұранысына ғана қызмет көрсетеді.
Сондықтан бұндай ЖЕТ шапшаңдылығы ең алдымен КБ-нің өткізу қабілеттілігімен
анықталады.
Мұндай есепті шешудің бір амалы - медианасын іздеу әдісі. Медианасы
деп өзінің орналасқан жерінен бастап қалған барлық төбелеріне дейінгі ең
қысқа арақашықтықтардың қосындысы ең аз болатын графтың төбесін атайды.
Әрбір төбе үшін беріліс сандары деп аталатын екі санды анықтайық:

мұнда төбесінен төбесіне дейінгі ең қысқа аралық, нақты
жағдайда . және сандары сәйкесінше төбесінің сыртқы
және ішкі беріліс сандары деп аталады. төбесі G графының сыртқы
медианасы деп аталады, егер мына келесі өрнек орындалса:
(5.1)
Ал () төбесі G-графының ішкі медианасы деп аталады, егер мына
келесі өрнек орындалса:
(5.2)
Егер G графы шығындар матрицасы симметриялы болса, яғни бір сол
байланыс арналары арқылы деректер жіберу және қабылдау жүзеге асырылатын
болса (мысалы, ЖЕТ-ғы сияқты), онда . Сонымен, КБ-ны орналастыру
түйіні ретінде сыртқы-ішкі медианасы болып табылатын төбесін алуға
болады.
КБ орнату вариантын оны құру кезіндегі шығын аз болатындай және мына
шарт орындалатындай етіп тандау керек:
(5.3)
мұнда wj(r) – j-ші түйінде орналасқан КБ-ның r-ші вариантының өткізу
қабілеті.
1-ші адым. КБ орнату варианттарын құрудағы барлық шығындарды
өсуі бойынша реттеу: С1 С2 ... . Cr ... Сn
2-ші адым. КБ-ды құруға кететін шығындардың өсуі ретінде оларды орнату
варианттарын шарты орындалғанша қарап шығу.
3-ші адым. Егер (5.3) шарты орындалса, онда j-ші КБ-ға wj(r)
өнімділікті r-ші техникалық құралдар тағайындалады. Егер шарты орындалмаса,
ондау j=j+1 амалын орындаған соң 1-ші адымға өту.
4-ші адым. Егер jm болса, онда 5-ші адымға өту. Әйтпесе j=j+1
амалын орындағаннан кейін 1-ші адымға көшу.
5-ші адым. Сыртқы немесе ішкі беріліс сандарын есептеу.
6-шы адым. (5.1) және (5.2) өрнектері арқылы графтың сыртқы-ішкі
медианасын анықтау. Алгоритмнің соңы.
Егер шығындар матрицасының симметриялы екенін ескерсек, сондай-ақ
барлық j үшін деп қабылдасақ, онда

Онда КБ орналастыру түйінін іздеу элементтерінің ең аз қосындысы бар
бағанды (немесе қатарды) табуға әкеледі. Жоба бойынша медиананы іздеу әдісі
ҚОСЫМША Д көрсетілген.
Синтез жасау әдісі: медиананы іздеу әдісі болып табылады. Осы әдістің
негізгі мақсаты: желінің оңтайлы құрылымын табу мәселесін шешу. Сол арқылы
біз шоғырлауыштың орналасу орнын анықтаймыз.

1.6 Хаттамалар және стандарттар
Желінің құрамына кіретін барлық компьютерлер өзара әрекеттесуге
тиісті. Осы өзара әрекеттесу процедурасы әрекеттестік ережелерінің жиыны
ретінде сипатталуы мүмкін. Бір деңгейде, бірақ әртүрлі түйіндерде
орналасқан желілік сыңарлардың хабар алмасу ретін және оның пішімін
анықтайтын ережелерді хаттама деп атайды. Сонымен, деректер тасымалдау
кезінде желінің функционал бөлшектерінің қимылын анықтайтын семантикалық
және синтаксистік ережелер жиыны хаттама деп аталады. Хаттамалар қатынас
ережелерін анықтайды. Хаттамалар ол есептеу жүйелерінде деректерді
тасымалдау кезінде қолданылатын ережелер мен кесінділер жиынтығы.
Хаттамалардың 100 түрі бар. Ұзақ пайдалану нәтижесінде көпшілік
қолданылуына ие болған хаттамалар стандарт деп те аталады. Оларға Ethernet,
ІЕЕЕ802.3, ІЕЕЕ802.5, Token Ring, FDDI және т.б. жатқызуға болады.
1.6.1 Fast Ethernet SNAP кадры
Практика жүзінде Ethernet желілерінің арналық деңгейде 4 түрлі (әр
түрлі пішімді) кадрлары қолданылады. Оларға мыналар жатады:
▪ 802.3LLC кадры (802.3802.2 немесе Novell 802.2 кадры);
▪ Raw 802.3 кадры (немесе Novell 802.3 кадры);
▪ Ethernet DIX кадры (немесе Ethernet II кадры);
▪ Ethernet SNAP кадры.
Ethernet SNAP кадры Organizationally Unique Identifier (OUI) және Type
өрістерінен тұратын SNAP хаттамасының қосымша бастамасын енгізуіне
байланысты 802.3LLC кадрының кеңейтілген түрі болып табылады.
Type өрісі 2 байттан тұрады және жоғарғы деңгейдегі хаттаманың үлгісін
көрсетеді. OUI өрісі Type өрісінде хаттамалардың кодасын бақылайтын ұйымның
ұқсастырғышын анықтайды. 802 технологиясы үшін хаттамалар кодасын мәні
000000 тең болатын OUI ұқсастырғышы бар IEEE ұйымы бақылайды. Егер
болашақта қандай да бір жаңа технологияға хаттамалардың басқа кодалары
қажет болса, осы кодаларды тағайындайтын ұйымның басқа ұқсастырғышын
көрсеткен жеткілікті, ал кодалардың ескі мәндері өз күшінде қалады (4-
сурет).
SNAP LLC хаттамасының ішіне енгізілген хаттама болып табылатындықтан,
DSAP және SSAP өрістерінде 0xAA кодалары жазылады. LLC бастамасының Control
өрісі 0x03-ке орнатылады, бұл нөмірленбеген кадрлардың қолданылуына сәйкес
келеді.
SNAP бастамасы LLC бастамасына қосымша болып табылады, сондықтан ол
Ethernet кадрларына ғана емес, сонымен қатар 802 технологиясының басқа
хаттамаларының кадрларына да қатысты.
7 1 6 6 2
LLC бастамасы SNAP баст.

4-сурет Fast Ethernet SNAP кадры

Бастау, преамбула (Preamble). Бұл өріс дестені уақытүйлесімдіру үшін
қажет. Жеті байттан тұрады – 10101010.
Десте басының белгісі (Start-of-frame-delimiter, SFD). Бұл өріс бір
байттан тұрады – 10101011. Алғашқыда бұл өріс бастау өрісімен бірге
көрсетілген.
Бұл екі өріс Ethernet стандартының бастау өрісіне сәйкес келеді.
Қабылдауыштың мекені (Destination Address, DA). Алты байттан тұратын
өріс осы дестенің қай түйінге арналғанын көрсетеді.
Таратуыштың мекені (Source Address, SA). Хабар жіберуші түйіннің
мекенін көрсетеді.
Ұзындық (Length, L). Екі байттық өрісте дестедегі деректердің ұзындығы
жайында ақпарат сақталады.
Қабылдаушының сервисіне кіру нүктесінің мекені (Destination Service
Access Point, DSAP) және жіберушінің сервисіне кіру нүктесінің мекені
(Source Service Access Point, SSAP) жоғары деңгейдің қайсы қызметі осы кадр
арқылы деректер тасымалдап жатқанын анықтауға мүмкіндік береді. Желі
түйінінің бағдарламалық қамтамасы арналық деңгейден кадр қабылдаған кезде
осы кадрдың деректер өрісіне қандай хаттама өзінің дестесін орналастырғанын
білу қажет. Өйткені ол кадрдың ішінен шығарылып алынған дестені әрі қарай
өңдеу үшін тиісті хаттамаға жіберуге міндетті. DSAP және SSAP мәндері
ретінде хаттаманың кодасын көрсетуге болады.
Қызметке қатынас құру нүктесінің (Service Access Point, SAP)
нөмірлерін тағайындаумен IEEE шұғылданады. Мәселен, осы мекеме мынадай
нөмірлер (он алтылық санау жүйесінде) тағайындап берген: Novell үшін Е0,
NetBIOS үшін F0, TCPIP үшін 06, SNAP үшін AA және т.б.
Басқару өрісі (Control). Бір байттан тұратын бұл өріс кадр
(ақпараттық, басқарушы немесе нөмірленбеген) түрін ажырату үшін
пайдаланылады.
Деректер (Data). Тасымалданатын ақпарат сақталады. Бұл өрістің
ұзындығы 0 байттан 1500 байтқа дейін. Егер тасымалданатын деректер 46
байттан кем болса, онда оны керекті деңгейге дейін жеткізу үшін келесі өріс
пайдаланылады.
Толықтырғыш (Padding). Егер тасымалданатын деректер 46 байттан
кем болса, оны керекті деңгейге дейін жеткізу толқтырғыш өрісі қолданылады.
Өрісте десте ұзындығын керекті (46 байт) мөлшерге жеткізу үшін қажет
символдар сақталады.
Бақылау қосындысы (Frame Check Sequence, FSC). Бұл өрістің ұзындығы 4
байтқа тең және онда CRC-32 тектес полином арқылы саналған бақылау
қосындысы сақталады. Хабар жіберетін жақта бақылау қосындысы саналады да,
дестенің осы өрісіне жазылады. Қабылдайтын жақ келген деректердің бақылау
қосындысын өзінше санап, оны дестемен келген мәнімен салыстырады. Егер екі
қосынды тең болып шықса, онда десте қатесіз тасымалданған деп саналады. Осы
жайында хабар жіберген жаққа жауап-кадр жіберіледі. SNAP кадрын
тасымалданып болуын Fast Ethernet желісінде қосымша қызметтік кодалау
арқылы жүзеге асады.
1.6.2 Fast Ethernet стандарттары
Бұл стандарт 1995 жылы қабылданған және стандарттар құрылымнында IEEE
802.3u стандарты деп белгіленеді. CSMACD қатынас құру әдісі қалған және
кадр форматы өзгермеген. Биттік интервал ұзақтығы 10 есе қысқарды (10 нс
дейін).
100BaseTX – желінің тасымалдау ортасы ретінде 3, 4, 5 категориялы
экрандалмаған екі есулі қоссымды (UTP) және STP-1 пайдаланады. Ағытпаны
пайдалануы 10 Base-T стандартына сәйкес. Логикалық кодалауы 4B5B кодасы
арқылы жүзеге асады, яғни бастапқы 4 биттік информация 5 биттік символға
өзгереді. Артықтық шынайылықты жоғарылату үшін және және қызметтік мақсатта
пайдаланады.
100BaseT4 – 3, 4 категориялы экрандалмаған (төмен емес) төрт есулі
қоссымды (UTP) пайдаланады. Мұнда қосымша екі жұбы екі бағытта жұмыс
істейді және деректерді параллелдеу үшін арналған. Белгілі бір жұп арқылы
тасымалданатын әр 8 бит (екілік разряд-Binary) алты үштік (Ternary) цифрмен
кодаланады.(8B6T кодасы).
100BaseT2 – аз таралған (стандартталмаған) 3 категориялы экрандалмаған
екі есулі қоссымды (UTP) пайдаланады. 5 – деңгейлі PAM-5 кодасы қолданады.
Жартылай және толық дуплексті қолдайды, толық дуплекс режимінде сигналдар
қарама – қарсы бағытта әр жұп арқылы тасымалданады.
100BaseFX – ... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
АЖӘ үлгінің құрылымы
Физикалық деңгейдің стандартына
Жергілікті есептеу желілерін жобалау туралы ақпарат
“Жергілікті есептеу желілерін жобалау”
Есептеу желілері (Компьютерлік желілер)
Деректер тасымалдау ортасына қатынас құру әдісі
Жергілікті есептеу торабы
Торап
Жергілікті есептеу торабын жобалау
Есептеу жүйелері
Пәндер
