ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ
МИНИСТРЛГІ
Қ.И.СӘТПАЕВ АТЫНДАҒЫ ҚАЗАҚ ҰЛТТЫҚ УНИВЕРСИТЕТІ
Ақпараттану кафедрасы
КУРСТЫҚ ЖОБАҒА ТҮСІНІК
ТАҚЫРЫБЫ: COREL DRAW 11 ГРАФИКТІК РЕДАКТОРЫНДА ЖҰМЫС ЖАСАУ
Жетекші: Абишева Г.
_______________2004 ж.
Орындаған: Болатов Н.
Топ: ССБ- 03-1 к
Алматы 2004 ж
Мазмұны
КІРІСПЕ 3
1 Негізгі бөлім 4
1.1 Corel Draw графиктік редакторының жұмыс істеу орны 4
1.2 Corel Draw графиктік редакторында құжатпен жұмыс 5
1.3 Corel Draw графиктік редакторындағы құралдар және олармен жұмыс 9
ҚОРЫТЫНДЫ 20
Қолданылған әдебиеттер тізімі 21
КІРІСПЕ
Бұл курстық жобаға түсінікте векторлық графикалармен жұмыстарға
қолданылатын Corel Draw пакетінің 11-ші версиясы туралы айтылады.
Corel Draw(Graphics Suite 11 адамның қандай да болмасын шығармашылық
қиялын қанағаттандыратын толық графикалық пакет. Corel Draw(Graphics Suite
11-мен иллюстрациялар, макеттер мен суреттер салу және өңдеу оңайлатылды.
Бұл жұмыстың түсініктемесінде программаның барлық құралдары, олардың
функциялары, командалары, эффекттері және де әртүрлі мүмкіндіктері туралы
жазылған. Көптеген мысал суреттер құрал мүмкіндіктерін көрсетеді.
Corel Draw 11 бұл версиясында жаңа интерфейсі тартымды көрінеді.
Ең бастысы жаңа құралдар: үш нүктелі құралдар (үш нүктелі тіктөртбұрыш, үш
нүктелі эллипс, үш нүктелі қисық), Езгіш бояуыш құралы, Сынған құралы,
Қылқалам құралы, Шашақтауыш бояуыш құралы енгізілді. Және де 100-ден астам
экспорт пен импорт фильтрін қолдайтын болады. Қабаттармен жұмыс
жеңілдетілді.
1 Негізгі бөлім
1.1 Corel Draw графиктік редакторының жұмыс істеу орны
Corel Draw графиктік редакторында құралдармен және басқа
ресурстармен негізгі терезе мен құжат терезесінде жұмыс жасалынады.

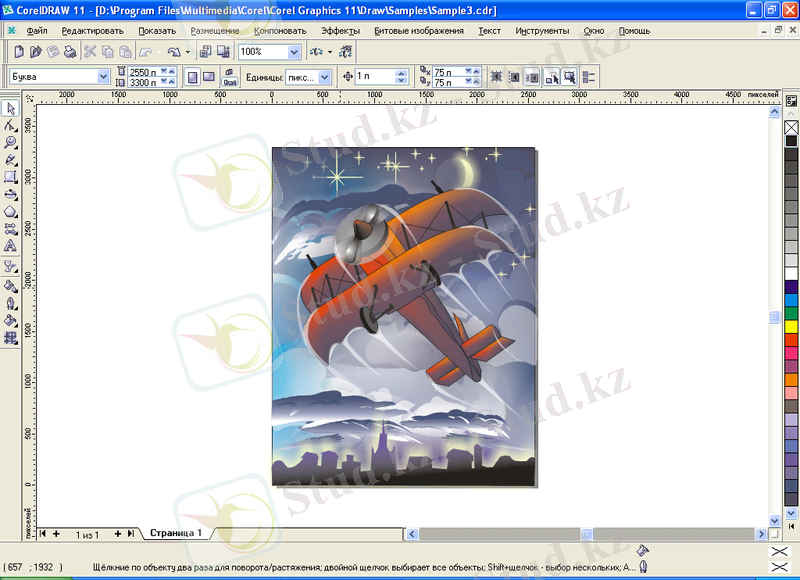

Негізгі терезе
Программа жүктелгеннен кейін қыстырма(заставка) терезе(кейінірек
тоқтаймыз), содан кейін негізгі терезе пайда болады. Негізгі терезеде
қолданушы интерфейсінің негізгі элементтері: меню қатары, құралдар тақтасы,
құралдар жиыны, қалып-күй қатары және түстер палитрасы орналасады.
Негізгі терезе
Corel Draw графиктік редакторында Windowsтың стандартты батырмалары,
командалары( жабу, ашу, бүктеу, қайта қалпына кетіру, буфермен жұмыс және
тағы басқалар) қолданылады. Және де Параметрлер терезесінен парақтың
пішімін(формат страницы) және бағдарын(альбомная и книжная оиентация),
реңнің түсін(фон), макеттерін келтіруге болады. Параметрлер терезесін ашу
үшін Макет→Парақ параметрлері(Размещение →Настройка страницы) командасын
орындау керек.
1.2 Corel Draw графиктік редакторында құжатпен жұмыс
1 Жаңа құжатты жасау. Corel Draw графиктік редакторын ашқанда
қыстырмадан жаңа графикті таңдасақ жаңа құжат ашылады. Немесе стандартты
құралдар тақтасынан "Жаңа" батырмасын басу арқылы жаңа құжат ашуға болады.
Файл→Жаңа(Файл→Новый) командасы арқылы да жасуға болады. Жаңа құжат
пішімін(формат) құралдар тақтасынан таңдаймыз.
Corel Draw 11-ге қош келдің қыстырма терезесі.

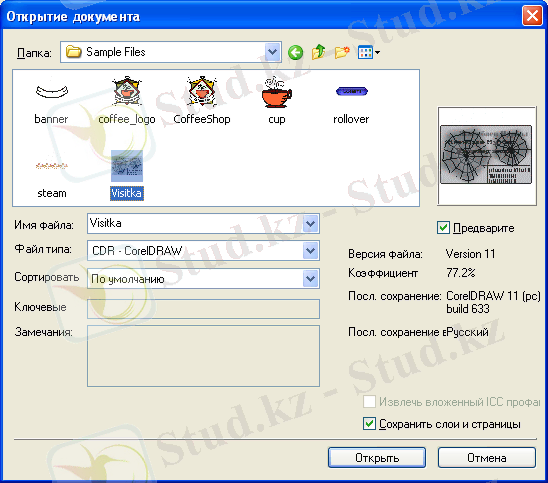

2 Құжатты ашу. Мұны да қыстырмадан таңдауға немесе Файл→Ашу
(Файл→Открыть) командасы арқылы орындауға болады. Сол кезде Құжатты ашу
терезесі ашылады.
Мұнда ашылатын құжаттың тұрған бумасын көрсетеміз. Сол арқылы
іздеген құжатты табамыз. Файл типі тізімінен керекті құжат форматын
көрсетуге болады. Және құжатты Алдын-ала көруге болады. Егер ашатын құжат
Corel Draw, Corel R.A.V.E немесе Corel Photo-Paint файлы болса, онда алдын-
ала құжаттың версиясын, қолданба программаның атын, ескерту, түйінді сөз,
жасалған уақытын, тілін және типін білуге болады. Бірнеше құжаттарды Ctrl
және Shift пернелерінің комбинациялары арқылы таңдап ашуға болады. Басқа
программаның құжатын ашқанда, ондағы графиктік және мәтіндік объекттер
Corel Draw қолдайтын эквиваленттерге айналады. Кейбір құжаттар Corel Draw-
да ашылмайды. Ол жағдайда құжатты импорттау керек.

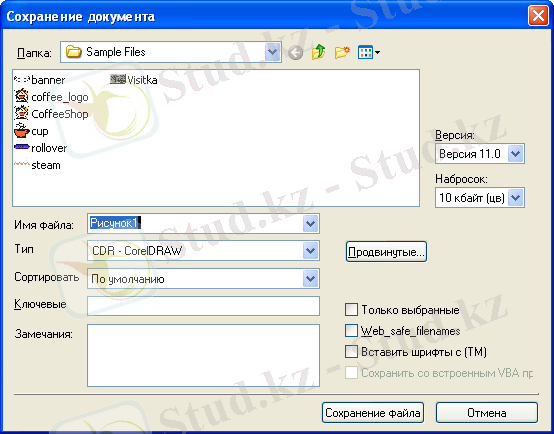

3 Құжатты сақтау. Ең бірінші сақтағанда Файл→Сақтау (Файл→Сохранить)
командасымен сақталады. Сол уақытта Құжатты сақтау терезесі ашылады.
Мұнда сақталатын құжаттың аты, версиясы (алдыңғы 5 версияға дейін)
[Егер құжат алдыңғы версияда сақталса, онда кейбір эффекттерден айырылады],
нобай [Нобай алдын-ала көру ауданында көрінетін кішкене көріністің
параметрлерін көрсетеді. 10 Кбайт(толық түрлі-түсті көрініс), 5
Кбайт(түстер жиынында шектеуі бар түрлі-түсті көрініс), 1 Кбайт
(монохромдақ-қара түсті көрініс) және көрініс жоқ форматтарының бірі
белгіленеді], тек белгіленген объекттерді сақтау [Тек белгіленген
объекттерді ғана сақтайды. Бұл келешекте тек белгіленген объектілермен
жұмыс істеу үшін қолайлы], Web-баспа аты үшін қауіпсіз файл аты [Егер
сақталатын құжатты Web-бет ретінде қолданғыңыз келсе, осы бөлімді
белгілеңіз], True Doc-пен қаріпті(шрифт) енгізу [Басқа операциялық жүйеде
не программада сіз қолданған қаріптер болмауы мүмкін. Егер бұл бөлімді
белгелесеңіз, қаріптер басқа жерлерде қиындықсыз ашылатындай болып
өзгереді] сияқтыларды белгілеуге болады.
4 Қалай сақтау командасы. Бұл Сақтау командасымен өте ұқсас. Бірақ
басқа параметрлерін сақтай отырып, көшірмесін(копия) сақтауға болады.
5 Жабу. Программа Файл→Шығу(Файл→Выход) командасы арқылы, ал құжат
Терезе→Жабу(Окно→закрыть) арқылы жабылады. Егер барлық құжатты жабатын
болса, Терезе→Бәрін жабу командасын белгілесе жеткілікті. Көбінесе жабу
командасынан кейін өзгерісті сақтау- сақтамау туралы сұхбат терезесі
шығады.

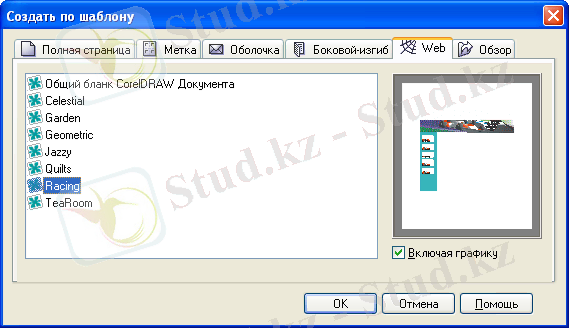

6 Үлгіні(шаблон) ашу. Егер шаблонды пайдаланып жұмыс істеу керек
болса, онда Файл→Үлгі бойынша ашу(Файл→Создать по шаблону) командасы
орындалады.
Бұл терезенің үстіңгі бөлігіндегі Толық бет, Белгі, Буклет, Брошюра
және Web үшін үлгі бөлімдерінен керекті үлгіні іздеуге болады. Шолу
бөлімінен ертеректе сақталған үлгіні пайдалануға болады. Және де әр
бәлімдегі тізімнің бірінші үлгісі – таза үлгі бланкісін ашуға болады.
7 Альбомдар. Бұл жапсырмалы терезеде көп қолданатын векторлық және
растрлық суреттер, макеттер және сызбаларды орналастыруға болады.
Clipart жинағынан суреттер, формалар және Интернетке рұқсат болса,
Corel фирмасының Web-сайтынан объекттерді жүктеуге болады. Альбомды ашу
үшін Құралдар→Альбомдар→Іздеу(Инструмент ы→Тектографический файл→Поиск)
командасын орындау керек.

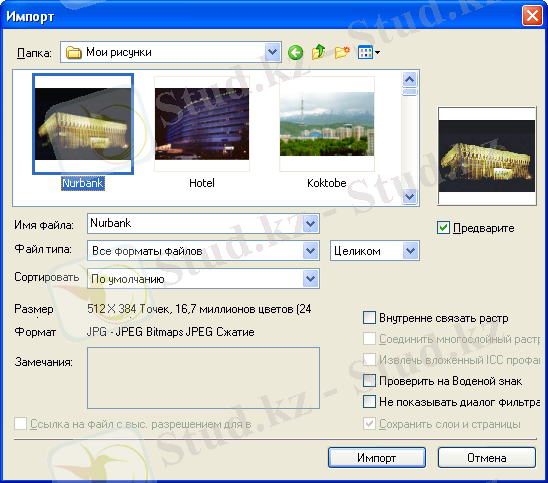

8 Файлдарды импорттау. Импорт – сырттан әртүрлі форматтағы файлдарды
енгізу. Corel Draw 11 импортты 61 фильтр ақылы өткізеді Импорттау
Файл→Импорт командасы арқылы жүзеге асады.
9 Файлдарды экспорттау. Бұл ағымдағы(текущий) файлдың басқа
программаларда қиындықсыз қолдану үшін қажет. Экспорттау үшін файл
сақтағаннан кейін Файл→Экспорт командасын орындау керек.

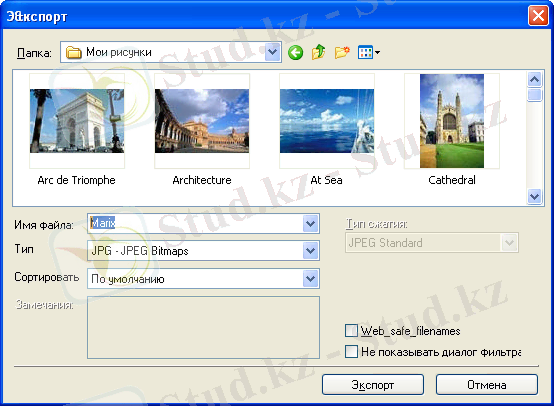

Экспорттау терезесінде файл форматын көрсетіп экпорттайды. Содан
кейін файлдың параметрлерін келтіруге болады.
1.3 Corel Draw графиктік редакторындағы құралдар және олармен жұмыс
Құралдармен жұмыстан бұрын объектімен жұмысты (белгілеу, жылжыту,
өлшемін ұзарту-қысқарту, көшірмесін алу, өшіру және тағы да басқа қарапайым
операциялар) қарастырсақ.
1.3.1 Таңдау құралы. Таңдау құралы – ең маңызды құралдардың бірі.
Алдыңғы айтылған операциялар осы құрал арқылы орындалады. Белгілеу
дегеніміз объектіні Таңдау құралымен үстінен бір рет шерту. Жылжыту таңдау
құралымен объектінің үстінен басып тұрып керекті жерге апарамыз. Өлшемін
ұзарту-қысқарту объектінің шеткі маркерленрін тарту не қысу арқылы
орындалады. Егер Shift пернесін бірге басып өлшемін өзгертсе, центрге
қарағанда ұзарады не қысылады немесе үлкейеді не кішірейеді.
Объектіні қисайту арқылы объектіні айналдыру, қисайту, өске
қарағанда айналдыру операцияларын орындайды. Өшіру Таңдау құралымен
белгіленген объектіні Delete пернесін басу арқылы жүзеге асырылады.
Көшірмесін алудың бірнеше түрі бар: 1) Жылжыту кезінде тышқанның оң жағын
шертсе 2) Жылжыту кезінде бос орын(пробел) пернесін басу арқылы
3) Объектіні белгілеп + пернесін(цифрлық бөлігіндегі) басса, 4)
Қосарлау арқылы Ctrl+D пернесін басса көшірмесі пайда болады. Клондау –
көшірме алудың ең қызық түрі. Белгіленген объектіні Түзету→Клондау
(Редактировать→Клонировать) арқылы клондасақ, көшірмесі шығады. Егер
клондалған объектіні өзгертсек, клон-көшірмелері де өзгереді.
Базалық фигуралар.
Базалық фигуралар Құралдар жиынында орналасады. Құралды таңдау
құралдар жиынынан белгілеу немесе тышқанның оң жағы→объектті жасау →құрал
командасы арқылы орындалады.
1.3.2 Тіктөртбұрыш. Тіктөртбұрышты таңдап, бір төбесін тышқанды
шертіп белгілеп жібермей диагональ арқылы қарама-қарсы төбесін көрсетіп
тышқанды жібереміз.
Тіктөртбұрыштың төбелерін дөңгелектеуге болады.
1.3.3 Үш нүктелі тіктөртбұрыш. Үш нүктелі тіктөртбұрыш салу үшін
бірінші бір төбесін белгілеп сол арқылы тіктөртбұрыштың бір қабырғасын
саламыз, сосын тышқанды жібергеннен кейін биіктігін көрсету арқылы
тіктөртбұрышты салуды бітіреміз.
1.3.4 Эллипс. Тышқанды бір шертіп жібермей, қалаған жаққа
қарай тарсақ салынатын эллипстің контуры көрінеді, тышқанды жіберсек
келтірілген формаға келеді.
Құралдың қасиеттік тақтасынан салынған эллипсті доғаға не секторға
ауыстырып, бұрыштарын келтіруге болады.
1.3.5 Үш нүктелі эллипс. Үш нүктелі эллипс үш нүктелі тіктөртбұрышты
салғандай етіп салады.
1.3.6 Көпбұрыш. Көпбұрыш салу тіктөртбұрыш сияқты оңай. Қасиеттік
тақтада бұрыштар санын , көпбұрыштық не жұлдыздық режимін және бұрыштардың
сүйірленуін көрсетуге болады. Көпбұрыш арқылы 3-тен 500 бұрышты көпбұрыш
салуға болады.
1.3.7 Спираль. Спираль салынғаннан кейін қасиеттік тақтада орама
санын, симметриялық не логарифмдік спираль қылып өзгертуге болады.
1.3.8 Диаграмдық тор. Қасиеттік тақтада тордың қатар мен баған санын
және тордың шаршысының өлшемдерін өзгертіп, сан түрлі торлар салуға
болады.
.3.9 Автофигуралар. Автофигуралар – бұл динамикалық объектілер.
Автофигураларды сырт көрінісінін бір не бірнеше контрольдық нүктелер
(маркерлер) арқылы өзгертуге болады. Автофигуралар беске: негізгі
фигуралар, бағдар, блок-схема, жұлдыз және шығарылған сөздер(выноски) болып
бөлінеді.
1.2.10 Түзу салу құралдары. Түзу салу құралдары - Қисық(свободная
рука), Безье қисығы, Көркемдік түзу(живопись), Қылқалам(перо), Сынық
(Ломаной), Үш нүктелі қисық, Өлшемдік және Интерактивті түзу қосқыш
(инструмент интерактивного соеденения ) құралдары.
Түзу салу құралдарының мақсаты бір болса да, қолданатын жері мен
қолдану ережелері әртүрлі. Барлық түзу тышқанды шетіп жібермей сызылады.
Бұл құралдардың кейбірі бірнеше құралдардан тұрады. Төменде кейбір бір-
біріне ұқсастығы бар құралдарға сипаттама берілген.
Көркемдік түзу. Көркемдік түзу әртүрлі “көркемдік түзулер” түрін салуға
өте ыңғайлы. Көркемдік түзу құралы режимінде 5 түрлі: Дайын штрихтар
(заготовка), Бояғыш (кисть), Бүріккіш (пульверизатор), Каллиграфиялық
қылқалам, Қысқышы бар қылқалам (перо с нажимом).
Дайын штрихтар қалыңдығы 0,03-тен 10 дюймге дейін жететін 23 түрлі
штрихтарды пайдаланып түзу сызуға болады.
Бояғыш арқылы дайын штрихтар тізімінен әртүрлі штрихті пайдаланып
түзулер сызуға болады.
Бүріккішпен жұмыс істеу қиындау. Ол сызылған түзу орнына дайын
объектілер тобын салады. Мысалы, шарлар, шөп, гүлдер, адамдар, жапырақтар
және адамның ізі – объект бола алады.
Каллиграфиялық қылқалам мен қысқышы бар қылқаламның қалыңдықтарын
және бұрышын өзгертуге болады.
Осы құралдарды пайдалана отырып алынған түзуді дайын штрих ретінде
сақтауға болады. Оны көп пайдаланатын түзулерге қолданған жөн.
Қисық және сынық құралдары. Екеуі де қисық сызық не түзу сызық
сызуға көмектеседі. Екеуінің айырмашылығы Қисық құралымен түзудің басын
тышқанды шерту арқылы бастапқы нүктесін белгілеп жібермей соңғы нүктесінде
тышқанды жіберсек, түзуді сол жерде үзіп аламыз.
Ал Сынық құралында түзудің соңғы нүктесінде түзу үзілмейді,
жалғасып сызыла береді, үзу үшін екі рет шерту керек. Екеуінің де қасиеттік
тақтасы бірдей десек те болады.
Үш ... жалғасы
МИНИСТРЛГІ
Қ.И.СӘТПАЕВ АТЫНДАҒЫ ҚАЗАҚ ҰЛТТЫҚ УНИВЕРСИТЕТІ
Ақпараттану кафедрасы
КУРСТЫҚ ЖОБАҒА ТҮСІНІК
ТАҚЫРЫБЫ: COREL DRAW 11 ГРАФИКТІК РЕДАКТОРЫНДА ЖҰМЫС ЖАСАУ
Жетекші: Абишева Г.
_______________2004 ж.
Орындаған: Болатов Н.
Топ: ССБ- 03-1 к
Алматы 2004 ж
Мазмұны
КІРІСПЕ 3
1 Негізгі бөлім 4
1.1 Corel Draw графиктік редакторының жұмыс істеу орны 4
1.2 Corel Draw графиктік редакторында құжатпен жұмыс 5
1.3 Corel Draw графиктік редакторындағы құралдар және олармен жұмыс 9
ҚОРЫТЫНДЫ 20
Қолданылған әдебиеттер тізімі 21
КІРІСПЕ
Бұл курстық жобаға түсінікте векторлық графикалармен жұмыстарға
қолданылатын Corel Draw пакетінің 11-ші версиясы туралы айтылады.
Corel Draw(Graphics Suite 11 адамның қандай да болмасын шығармашылық
қиялын қанағаттандыратын толық графикалық пакет. Corel Draw(Graphics Suite
11-мен иллюстрациялар, макеттер мен суреттер салу және өңдеу оңайлатылды.
Бұл жұмыстың түсініктемесінде программаның барлық құралдары, олардың
функциялары, командалары, эффекттері және де әртүрлі мүмкіндіктері туралы
жазылған. Көптеген мысал суреттер құрал мүмкіндіктерін көрсетеді.
Corel Draw 11 бұл версиясында жаңа интерфейсі тартымды көрінеді.
Ең бастысы жаңа құралдар: үш нүктелі құралдар (үш нүктелі тіктөртбұрыш, үш
нүктелі эллипс, үш нүктелі қисық), Езгіш бояуыш құралы, Сынған құралы,
Қылқалам құралы, Шашақтауыш бояуыш құралы енгізілді. Және де 100-ден астам
экспорт пен импорт фильтрін қолдайтын болады. Қабаттармен жұмыс
жеңілдетілді.
1 Негізгі бөлім
1.1 Corel Draw графиктік редакторының жұмыс істеу орны
Corel Draw графиктік редакторында құралдармен және басқа
ресурстармен негізгі терезе мен құжат терезесінде жұмыс жасалынады.
Негізгі терезе
Программа жүктелгеннен кейін қыстырма(заставка) терезе(кейінірек
тоқтаймыз), содан кейін негізгі терезе пайда болады. Негізгі терезеде
қолданушы интерфейсінің негізгі элементтері: меню қатары, құралдар тақтасы,
құралдар жиыны, қалып-күй қатары және түстер палитрасы орналасады.
Негізгі терезе
Corel Draw графиктік редакторында Windowsтың стандартты батырмалары,
командалары( жабу, ашу, бүктеу, қайта қалпына кетіру, буфермен жұмыс және
тағы басқалар) қолданылады. Және де Параметрлер терезесінен парақтың
пішімін(формат страницы) және бағдарын(альбомная и книжная оиентация),
реңнің түсін(фон), макеттерін келтіруге болады. Параметрлер терезесін ашу
үшін Макет→Парақ параметрлері(Размещение →Настройка страницы) командасын
орындау керек.
1.2 Corel Draw графиктік редакторында құжатпен жұмыс
1 Жаңа құжатты жасау. Corel Draw графиктік редакторын ашқанда
қыстырмадан жаңа графикті таңдасақ жаңа құжат ашылады. Немесе стандартты
құралдар тақтасынан "Жаңа" батырмасын басу арқылы жаңа құжат ашуға болады.
Файл→Жаңа(Файл→Новый) командасы арқылы да жасуға болады. Жаңа құжат
пішімін(формат) құралдар тақтасынан таңдаймыз.
Corel Draw 11-ге қош келдің қыстырма терезесі.
2 Құжатты ашу. Мұны да қыстырмадан таңдауға немесе Файл→Ашу
(Файл→Открыть) командасы арқылы орындауға болады. Сол кезде Құжатты ашу
терезесі ашылады.
Мұнда ашылатын құжаттың тұрған бумасын көрсетеміз. Сол арқылы
іздеген құжатты табамыз. Файл типі тізімінен керекті құжат форматын
көрсетуге болады. Және құжатты Алдын-ала көруге болады. Егер ашатын құжат
Corel Draw, Corel R.A.V.E немесе Corel Photo-Paint файлы болса, онда алдын-
ала құжаттың версиясын, қолданба программаның атын, ескерту, түйінді сөз,
жасалған уақытын, тілін және типін білуге болады. Бірнеше құжаттарды Ctrl
және Shift пернелерінің комбинациялары арқылы таңдап ашуға болады. Басқа
программаның құжатын ашқанда, ондағы графиктік және мәтіндік объекттер
Corel Draw қолдайтын эквиваленттерге айналады. Кейбір құжаттар Corel Draw-
да ашылмайды. Ол жағдайда құжатты импорттау керек.
3 Құжатты сақтау. Ең бірінші сақтағанда Файл→Сақтау (Файл→Сохранить)
командасымен сақталады. Сол уақытта Құжатты сақтау терезесі ашылады.
Мұнда сақталатын құжаттың аты, версиясы (алдыңғы 5 версияға дейін)
[Егер құжат алдыңғы версияда сақталса, онда кейбір эффекттерден айырылады],
нобай [Нобай алдын-ала көру ауданында көрінетін кішкене көріністің
параметрлерін көрсетеді. 10 Кбайт(толық түрлі-түсті көрініс), 5
Кбайт(түстер жиынында шектеуі бар түрлі-түсті көрініс), 1 Кбайт
(монохромдақ-қара түсті көрініс) және көрініс жоқ форматтарының бірі
белгіленеді], тек белгіленген объекттерді сақтау [Тек белгіленген
объекттерді ғана сақтайды. Бұл келешекте тек белгіленген объектілермен
жұмыс істеу үшін қолайлы], Web-баспа аты үшін қауіпсіз файл аты [Егер
сақталатын құжатты Web-бет ретінде қолданғыңыз келсе, осы бөлімді
белгілеңіз], True Doc-пен қаріпті(шрифт) енгізу [Басқа операциялық жүйеде
не программада сіз қолданған қаріптер болмауы мүмкін. Егер бұл бөлімді
белгелесеңіз, қаріптер басқа жерлерде қиындықсыз ашылатындай болып
өзгереді] сияқтыларды белгілеуге болады.
4 Қалай сақтау командасы. Бұл Сақтау командасымен өте ұқсас. Бірақ
басқа параметрлерін сақтай отырып, көшірмесін(копия) сақтауға болады.
5 Жабу. Программа Файл→Шығу(Файл→Выход) командасы арқылы, ал құжат
Терезе→Жабу(Окно→закрыть) арқылы жабылады. Егер барлық құжатты жабатын
болса, Терезе→Бәрін жабу командасын белгілесе жеткілікті. Көбінесе жабу
командасынан кейін өзгерісті сақтау- сақтамау туралы сұхбат терезесі
шығады.
6 Үлгіні(шаблон) ашу. Егер шаблонды пайдаланып жұмыс істеу керек
болса, онда Файл→Үлгі бойынша ашу(Файл→Создать по шаблону) командасы
орындалады.
Бұл терезенің үстіңгі бөлігіндегі Толық бет, Белгі, Буклет, Брошюра
және Web үшін үлгі бөлімдерінен керекті үлгіні іздеуге болады. Шолу
бөлімінен ертеректе сақталған үлгіні пайдалануға болады. Және де әр
бәлімдегі тізімнің бірінші үлгісі – таза үлгі бланкісін ашуға болады.
7 Альбомдар. Бұл жапсырмалы терезеде көп қолданатын векторлық және
растрлық суреттер, макеттер және сызбаларды орналастыруға болады.
Clipart жинағынан суреттер, формалар және Интернетке рұқсат болса,
Corel фирмасының Web-сайтынан объекттерді жүктеуге болады. Альбомды ашу
үшін Құралдар→Альбомдар→Іздеу(Инструмент ы→Тектографический файл→Поиск)
командасын орындау керек.
8 Файлдарды импорттау. Импорт – сырттан әртүрлі форматтағы файлдарды
енгізу. Corel Draw 11 импортты 61 фильтр ақылы өткізеді Импорттау
Файл→Импорт командасы арқылы жүзеге асады.
9 Файлдарды экспорттау. Бұл ағымдағы(текущий) файлдың басқа
программаларда қиындықсыз қолдану үшін қажет. Экспорттау үшін файл
сақтағаннан кейін Файл→Экспорт командасын орындау керек.
Экспорттау терезесінде файл форматын көрсетіп экпорттайды. Содан
кейін файлдың параметрлерін келтіруге болады.
1.3 Corel Draw графиктік редакторындағы құралдар және олармен жұмыс
Құралдармен жұмыстан бұрын объектімен жұмысты (белгілеу, жылжыту,
өлшемін ұзарту-қысқарту, көшірмесін алу, өшіру және тағы да басқа қарапайым
операциялар) қарастырсақ.
1.3.1 Таңдау құралы. Таңдау құралы – ең маңызды құралдардың бірі.
Алдыңғы айтылған операциялар осы құрал арқылы орындалады. Белгілеу
дегеніміз объектіні Таңдау құралымен үстінен бір рет шерту. Жылжыту таңдау
құралымен объектінің үстінен басып тұрып керекті жерге апарамыз. Өлшемін
ұзарту-қысқарту объектінің шеткі маркерленрін тарту не қысу арқылы
орындалады. Егер Shift пернесін бірге басып өлшемін өзгертсе, центрге
қарағанда ұзарады не қысылады немесе үлкейеді не кішірейеді.
Объектіні қисайту арқылы объектіні айналдыру, қисайту, өске
қарағанда айналдыру операцияларын орындайды. Өшіру Таңдау құралымен
белгіленген объектіні Delete пернесін басу арқылы жүзеге асырылады.
Көшірмесін алудың бірнеше түрі бар: 1) Жылжыту кезінде тышқанның оң жағын
шертсе 2) Жылжыту кезінде бос орын(пробел) пернесін басу арқылы
3) Объектіні белгілеп + пернесін(цифрлық бөлігіндегі) басса, 4)
Қосарлау арқылы Ctrl+D пернесін басса көшірмесі пайда болады. Клондау –
көшірме алудың ең қызық түрі. Белгіленген объектіні Түзету→Клондау
(Редактировать→Клонировать) арқылы клондасақ, көшірмесі шығады. Егер
клондалған объектіні өзгертсек, клон-көшірмелері де өзгереді.
Базалық фигуралар.
Базалық фигуралар Құралдар жиынында орналасады. Құралды таңдау
құралдар жиынынан белгілеу немесе тышқанның оң жағы→объектті жасау →құрал
командасы арқылы орындалады.
1.3.2 Тіктөртбұрыш. Тіктөртбұрышты таңдап, бір төбесін тышқанды
шертіп белгілеп жібермей диагональ арқылы қарама-қарсы төбесін көрсетіп
тышқанды жібереміз.
Тіктөртбұрыштың төбелерін дөңгелектеуге болады.
1.3.3 Үш нүктелі тіктөртбұрыш. Үш нүктелі тіктөртбұрыш салу үшін
бірінші бір төбесін белгілеп сол арқылы тіктөртбұрыштың бір қабырғасын
саламыз, сосын тышқанды жібергеннен кейін биіктігін көрсету арқылы
тіктөртбұрышты салуды бітіреміз.
1.3.4 Эллипс. Тышқанды бір шертіп жібермей, қалаған жаққа
қарай тарсақ салынатын эллипстің контуры көрінеді, тышқанды жіберсек
келтірілген формаға келеді.
Құралдың қасиеттік тақтасынан салынған эллипсті доғаға не секторға
ауыстырып, бұрыштарын келтіруге болады.
1.3.5 Үш нүктелі эллипс. Үш нүктелі эллипс үш нүктелі тіктөртбұрышты
салғандай етіп салады.
1.3.6 Көпбұрыш. Көпбұрыш салу тіктөртбұрыш сияқты оңай. Қасиеттік
тақтада бұрыштар санын , көпбұрыштық не жұлдыздық режимін және бұрыштардың
сүйірленуін көрсетуге болады. Көпбұрыш арқылы 3-тен 500 бұрышты көпбұрыш
салуға болады.
1.3.7 Спираль. Спираль салынғаннан кейін қасиеттік тақтада орама
санын, симметриялық не логарифмдік спираль қылып өзгертуге болады.
1.3.8 Диаграмдық тор. Қасиеттік тақтада тордың қатар мен баған санын
және тордың шаршысының өлшемдерін өзгертіп, сан түрлі торлар салуға
болады.
.3.9 Автофигуралар. Автофигуралар – бұл динамикалық объектілер.
Автофигураларды сырт көрінісінін бір не бірнеше контрольдық нүктелер
(маркерлер) арқылы өзгертуге болады. Автофигуралар беске: негізгі
фигуралар, бағдар, блок-схема, жұлдыз және шығарылған сөздер(выноски) болып
бөлінеді.
1.2.10 Түзу салу құралдары. Түзу салу құралдары - Қисық(свободная
рука), Безье қисығы, Көркемдік түзу(живопись), Қылқалам(перо), Сынық
(Ломаной), Үш нүктелі қисық, Өлшемдік және Интерактивті түзу қосқыш
(инструмент интерактивного соеденения ) құралдары.
Түзу салу құралдарының мақсаты бір болса да, қолданатын жері мен
қолдану ережелері әртүрлі. Барлық түзу тышқанды шетіп жібермей сызылады.
Бұл құралдардың кейбірі бірнеше құралдардан тұрады. Төменде кейбір бір-
біріне ұқсастығы бар құралдарға сипаттама берілген.
Көркемдік түзу. Көркемдік түзу әртүрлі “көркемдік түзулер” түрін салуға
өте ыңғайлы. Көркемдік түзу құралы режимінде 5 түрлі: Дайын штрихтар
(заготовка), Бояғыш (кисть), Бүріккіш (пульверизатор), Каллиграфиялық
қылқалам, Қысқышы бар қылқалам (перо с нажимом).
Дайын штрихтар қалыңдығы 0,03-тен 10 дюймге дейін жететін 23 түрлі
штрихтарды пайдаланып түзу сызуға болады.
Бояғыш арқылы дайын штрихтар тізімінен әртүрлі штрихті пайдаланып
түзулер сызуға болады.
Бүріккішпен жұмыс істеу қиындау. Ол сызылған түзу орнына дайын
объектілер тобын салады. Мысалы, шарлар, шөп, гүлдер, адамдар, жапырақтар
және адамның ізі – объект бола алады.
Каллиграфиялық қылқалам мен қысқышы бар қылқаламның қалыңдықтарын
және бұрышын өзгертуге болады.
Осы құралдарды пайдалана отырып алынған түзуді дайын штрих ретінде
сақтауға болады. Оны көп пайдаланатын түзулерге қолданған жөн.
Қисық және сынық құралдары. Екеуі де қисық сызық не түзу сызық
сызуға көмектеседі. Екеуінің айырмашылығы Қисық құралымен түзудің басын
тышқанды шерту арқылы бастапқы нүктесін белгілеп жібермей соңғы нүктесінде
тышқанды жіберсек, түзуді сол жерде үзіп аламыз.
Ал Сынық құралында түзудің соңғы нүктесінде түзу үзілмейді,
жалғасып сызыла береді, үзу үшін екі рет шерту керек. Екеуінің де қасиеттік
тақтасы бірдей десек те болады.
Үш ... жалғасы
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
![google play](assets/img/google-play-badge.png)
Ақпарат
Қосымша
Email: info@stud.kz
