Бетон қоспасын дайындау технологиясы
Жоспар:
I.
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ...
... ... ... ... ... ... ...
II. Негізгі бөлім
2.1. Бетон қоспасын дайындау технологиясы ... ... ... ... ... ... .
2.2.
Бетонараластырғыштар ... ... ... ... ... ... ... ... ... ... ... ... ... ...
III.
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ...
... ... ... ... ... ..
Кіріспе
Бетон, (французша: bton, лат. bіtumen — тау шайыры), құйматас — жасанды
тас материал; байластырғыш заттар (цемент, гипс, алебастр, әктас, т.б.), су
(кейде сусыз) және толтырғыш материалдар (құм, малтатас, қиыршықтас, т.б.),
кейде арнайы үстеме заттар қоспасының қатаюы нәтижесінде алынады; маңызды
құрылыс материалы. Қоспа қалыпқа құйылғанға дейін бетон қоспасы деп
аталады.
Бетон құрамындағы байластырғыш түріне қарай: органикалық емес
байластырғыштармен алынған бетон (цементті бетон, гипсбетон, силикатты
бетон, т.б. арнайы бетондар) және органикалық байластырғыш заттармен
алынған бетон (асфальтбетон, полимербетон) болып жіктеледі. Орташа
тығыздығына (көлемі бойынша) байланысты аса ауыр (2500 кгм3-ден жоғары),
ауыр (1800 — 2500 кгм3), жеңіл (1800 — 500 кгм3), өте жеңіл (500 кгм3-
ден төмен) болып бөлінеді.
Қолдану түріне қарай құралымдық, құралымдық-жылу оқшаулағыш, жылу
оқшаулағыш және арнайы жасалған бетондар (отқа төзімді, қышқылға төзімді,
жолға төсеуге арналған, т.б.) болып ажыратылады.
Бетон - гравийдің, қиыршықтастың, малтатастың, қиынды тастың цемент
немесе басқадай тұткыр материал ертіндісімен араластырып жасаған, тез
қатаятын қоспасы. Бетон түрлері:
• тез кагатын бетон;
• су откізбейтін бетон;
• ауа еткізбейтін бетон;
• беріктігі жогары бетон;
• жеңіл бетон; ауыр бстон;
• кеуекті бетон.
.1 м3 бетон қоспасын дайындау үшін 250-350 кг цемент; 1000-1200 кг
щебень; 500- 600 кг құм; 100-200 л су қажет. Компоненттердің массасын бетон
классына , бар материалдардың сипаттамасына қарап анықтайды.
Цементті қолданбастан бұрын сапасын тексеріп алу керек. Инертные
крупный и мелкий заполнители (щебень и песок) перед применением моют и
сортируют по фракциям. Ұсақ және ірі толтырғыштарды бірінші жуып , кейін
фракцияға жіктейді.
Бетон қоспасын дайындау процесстері :
А) Қоймадан толтырғыш заттарды және цемент араластырғыштар қондырғыға
жеткізу;
Б) Компоненттерді бөлек-бөлек дозалар мен өлшеу;
с ) Араластырылған дайын қоспаларды төсеу орындарына жеткізу.
Бетон қоспасын дайындау кезіндегі ең негізгі операциялардың бірі, оларды
құрайтын компонеттерді механикалық араластыру болып табылады.
Бетон қоспасын дайындау технологиясы
Бетон қоспасын дайындау технологиясы жергілікті және орталық
қондарғыларда, зауыттарда қолда бар құралдармен , сонымен қоса бетон
қоспасының құрамымен және басқада факторлар бойынша белгілі технологиялық
сүлбелер арқылы жүзеге асырылады. Алайда, бетон қоспасының сапасы
технологиялық процесс сүлбесінен тәуелсіз жобалау тапсырмасының талаптарына
сәйкес келуі керек. Бетон қоспасының сапасына әсер ететін негізгі фактор
болып мыналар табылады: барабанның айналу жылдамдығы, барабанның жүктеме
дәрежесі және араластыру ұзақтығы.
Бетон қоспасысын дайындаудың негізгі технологиялық операциясы болып
бастапқы материалдарды мөлшерлеу және оларды араластыру болып табылады.
Бетон қоспасын берілген құрылым көрсеткіштерімен дайындаудың ең маңызды
шарты болып бетонның жұмыс құрамын құрайтын мөлшерлеудің дәлдігі болып
саналады. Материалдарды периодты немесе үздіксіз әрекет мөлшерлегішпен
мөлшерлейді. Біріншісі қолды, автоматты және жартылай автоматты басқаруға
ие болады.
Зауытта және iрi қондырғыларда бетон қоспасын дайындау технологиясы
келесi негiзгi операциялардан тұрады: жүк түсiру және материалдарын жинауы
және бункерде олардың беруi; материалдарды мөлшерлеу; дозаланған
материалдарды араластыру және көлiк қаржыларында даяр бетон қоспасының
беруi.
Қатты және өте қатты бетон қоспасын дайындау үшін виброараластырғыштар
ойлап табылған, онда құраушы материалдарды араластыру вибрация арқылы
жүзеге асрылады.
Цементке арналған автоматтық мөлшерлегіш
1 —автоматтық таразы; 2 ·— цемент бункері; 3 — тұтастырғышты беру үшін
арналған шнектер.
Қоспаны дайындау процесі тізбекпен орындалатын төмендегі операциялардан
тұрады: араластырғыш машинаға дәлмөлшерленген құраушыларды тұтқырландырғыш
, толтырғыш, су тиеу , құраушыларды араластыру және дайын қоспаны түсіру.
Араластыру сипатына қарай машиналарды еркінше құлаған материалды
гравитациялық араластырғыштар және мәжбүрлі араластырғыштар деп ажыратады.
Қызмет корсету аумағында жұмыс істеу мерзіміне қарай бетон заводтары
тұрақты, жартылай тұрақты және жылжымалы деп аясыратылады. Тұрақты бетон
заводтары дайын бетон қоспасын, құрғақ қоспаны және бетон, темірбетон
бұйымдарын жасайды. Олар тәулік бойы лсұмыс істейтін қондырғылармен
лсабдықталады. Жартылай тұрақты заводтар негізінен белгілі бір құрылыс
объектісіне қызмет етуге арналады да, құрылыс жұмысы ол объектіде
аяқталғанда, келесі жерге көшіріледі. Жылжымалы бетон заводтары, әдетте,
бір жерде бір құрылыс маусымы бойы қызмет атқарады. Олар аз уақытта аз
шығынмен жедел бөлектеніп-жинақталатын және жылжымалы, мобильді
қондырғылармен жабдықталады.
Негізгі жабдықтарының типіне қарай бетон заводтары циклді және үздіксіз
әсерлі болады. Циклді әсерлі заводтарда тиеу, араластыру, түсіру (арылу)
сияқты жұмыс циклдері қайталанатын құрылыс машиналары қолданылады. Үздіксіз
әсерлі заводтарда аталған жұмыс түрлері бір уақытта және үздіксіз
атқарылады.
Негізгі жабдықтарының үйлес тірілуіне қарай заводтар екі түрлі болады:
(1) мұнара типті, онда қоспа құрамындағы заттар жоғарыда орналасқан
(мұнарада) таратқыш құрылғыдарда көтеріледі де, олар темен орналасқан
жабдықтарға өз салмақ күшімен гравитация әсерімен беріледі; 2) партер
типті, онда жабдықтар екі-үш сатылы сұлбамен орналасады, қоспа құрамындағы
заттар екі, үш рет көтеріліп-түскенде мөлшерленіп, араластырылып, соңында
көлік құралдарына тиеледі. Құрғақ қоспаны беру үшін бетонның барлық
құраушылары баламалаушы мөлшерлегішке (13), одан кейін автобетонарь
ластырғышқа (14) тиеледі. Дайындалған қоспаны беру үшін кұраушылар
таратқыштан (15) үздіксіз әсерлі араластырғышка (12) беріледі. Сол уақытта
қатарлас араластырғышқа суқоймасынаі: (8) сорғы-мөлшерлегіш 9 арқылы
үшжүрісті шүмектен (10) су ағылады. Дайын қоспа араластырғыштан автокөлікке
(11)тиеледі.

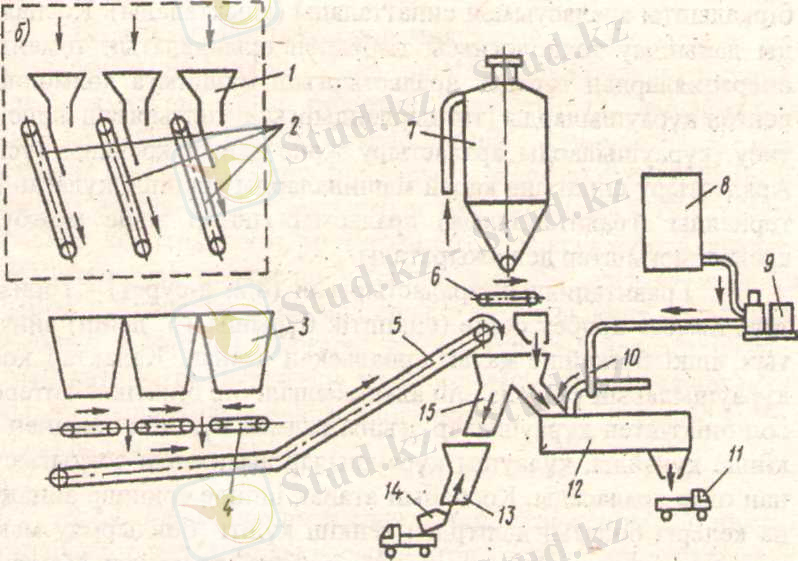

Бетон мен оның қоспаларын дайындау технологиясының барысы келесі суретте
берілген.
толықтырғыштары қоректендіргіштерден (1) тасымалдағыштармен (2)
шанақтарға (3) беріледі, одан дәлмөлшерлегіштер (4) арқылы тасымалдағыштаг
мен (5) таратқыштарға (15) түсіріледі. Цемент тарату шанағынан (1) өз
ағымымен цемент дәлмөлшерлегішіне 6, одан ары тараткышқа (15) түсіріледі.
Гравитациялық араластырғыш - горизонталь немесе көлбеу осьте (еңкіштік
бұрышы 15° дейін) айналатын, ішкі беткейіне қалақ орналасқан атанак.
Қалақтар қоспа құраушыларын үздіксіз іліп алып, белгілі бір биіктікке
кетереді сол биіктіктен құраушылар ағыны салмақ күшінің әсерінен еркінше
құлайды, құлаушы қүраушылар ағынының соқтығысуынан олар араласады. Қоспаның
атанақ ішінде еркінше айналуына кедергі болатын центрден тепкіш күшті
болдырмау мақсатында атанақтың айналу жиілігі 0,3...0,4 с-1 артпайды.
Мәжбүрлі араластырғыштарда қоспа қүраушылары қозғалмайтын атанақта
горизонталь немесе вертикаль қалақты біліктермен немесе қалақты ротормен
араластырылады.

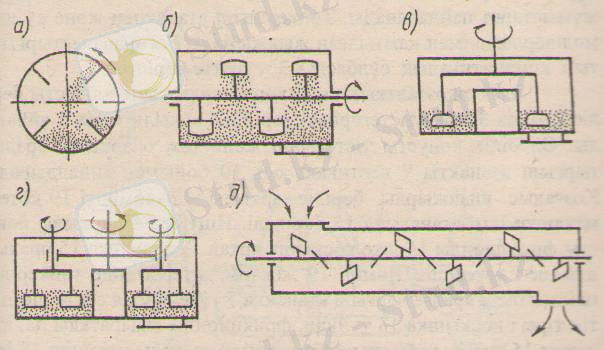

Араластырғыш машиналарда материалдарды араластыру сұлбалары
Бетонараластыргыштар.
Бетон араластырғыш - материалдарды араластыру арқылы бетон қоспасын
дайындауға арналған машина. Бетон араластырғыш жылжымалы және стационарлы
болады. Материалдарды араластыру тәсіліне байланысты бетон араластырғыштар
гравитациялык әсер ететін (материалдардың еркін құлауымен) және ықтиярсыз
араластыратынға ерекшелінеді. Жұмыс істеу өзгешелігі бойынша бетон
араластырғыштар циклдік әсер ететін (оқтын- оқтын) және үздіксіз
машиналарға бөлінеді.
Әр бетонараластырғыш паспортында көрсетілген барабанның айналу
жылдамдығымен жұмыс жасауы қажет. Заводта әр машинаға айналу саны
бекітіледі. Ол бетон араластырғыш ксплуатациясының қалыпты шартына сәйкес
келеді. Қалыпты жағдайға қарсы айналу санын жоғарлату барсында бетон
қоспасын араластыру дәрежесі төмендейді. Қандайда болсын барабанның айналу
жылдамдығын өзгерту бетонның тығыздығын не жоғарлатады не төмендетеді.
Гравитациялық ... жалғасы
