Министерство образования и науки Республики Казахстан

Евразийский национальный университет им. Л. Н. Гумилева

Факультет информационных технологий

Кафедра «Системный анализ и управление»

Лабораторная работа

Тема: Программируемые логические контроллеры OMRON CP1L

Подготовила: студентка группы АУ-31

Амангельдиева А. А.

Проверила: Магперов И. О.

Нур - Султан 2020 г.

Программируемый логический контроллер (сокр. ПЛК; англ. programmable logic controller, сокр. PLC; более точный перевод на русский - контроллер с программируемой логикой), программируемый контроллер - специальная разновидность электронной вычислительной машины. Чаще всего ПЛК используют для автоматизации технологических процессов. В качестве основного режима работы ПЛК выступает его длительное автономное использование, зачастую в неблагоприятных условиях окружающей среды, без серьёзного обслуживания и практически без вмешательства человека.

Иногда на ПЛК строятся системы числового программного управления станков.

ПЛК - устройства, предназначенные для работы в системах реального времени.

ПЛК имеют ряд особенностей, отличающих их от прочих электронных приборов, применяемых в промышленности:

  • в отличие от микроконтроллера (однокристального компьютера) - микросхемы, предназначенной для управления электронными устройствами - ПЛК являются самостоятельным устройством, а не отдельной микросхемой.
  • в отличие от компьютеров, ориентированных на принятие решений и управление оператором, ПЛК ориентированы на работу с машинами через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы;
  • в отличие от встраиваемых систем ПЛК изготавливаются как самостоятельные изделия, отдельные от управляемого при его помощи оборудования.

Программируемые логические контроллеры (ПЛК) являются в современном производстве одним из основных программно-технических средств автоматизации технологических объектов управления в различных отраслях промышленности. Разработчики и производители предлагают на рынке средств автоматизации сотни различных моделей ПЛК, различающихся техническими характеристиками, функциональными возможностями, стоимостью, средствами программирования и т. д.

В этих условиях инженеру-электромеханику, занимающемуся проектированием, наладкой и эксплуатацией автоматизированных систем управления технологическими процессами важно знать организацию и технические параметры ПЛК, принципы разработки программного обеспечения контроллеров.

Целью лабораторной работы является изучения основных приемов работы в программном комплексе CX-Programmer и получение практических навыков проектирования прикладного программного обеспечения для контроллера CP1L компании OMRON.

Функциональные возможности и технические характеристики контроллера CP1L

В программируемом контроллере CP1L (рисунок 1) сочетается компактность микроконтроллеров с функциональными возможностями модульных ПЛК, в том числе с обеспечением управления движением (позиционированием) исполнительных механизмов объекта. Контроллер CP1L позволяет гибко наращивать конфигурацию системы управления. Если требуется увеличение количества входов/выходов, то это можно выполнить с помощью дополнительных модулей расширения. Он обладает более высокой скоростью выполнения операций по сравнению с другими контроллерами и занимает прочную позицию в своем классе по соотношению цены и рабочих характеристик. Контроллеры серии CP1L совместимы с другими ПЛК компании OMRON (серии CP1H, CJ1 и CS1) .

Основные технические характеристики контроллера CP1L приведены в таблице 1.

Архитектура и принцип работы лабораторного стенда

В данной лабораторной работе контроллер CP1L входит в состав лабораторного стенда, предназначенного для изучения и исследования автоматизированной системы управления дозированием и перекачкой жидких продуктов. Функциональная схема стенда приведена на рисунке 2.

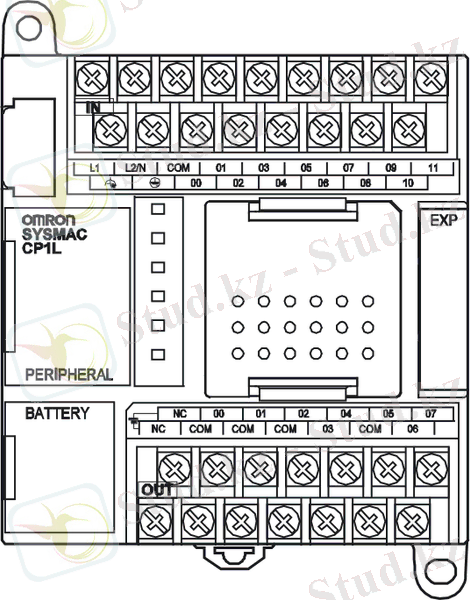

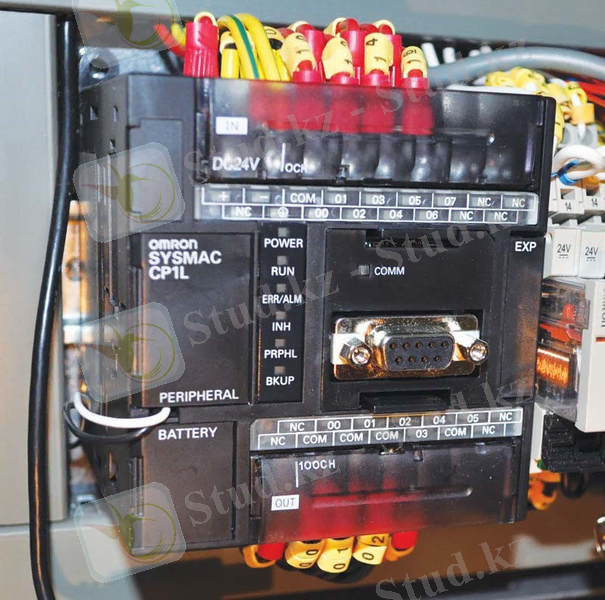

Рисунок 1. Контроллер CP1L

Таблица 1 - Основные технические характеристики контроллера CP1L.

Наименование
Модель контроллера

CP1L-L14

CP1L-20

CP1L-M30
CP1L-M40
Наименование:

Количество дискретных входов

Модель контроллера: 8
12
18
24
Наименование:

Количество дискретных выходов

Модель контроллера: 6
8
12
16
Наименование:

Количество подключаемых модулей расширения серии СР

Модель контроллера: 3
1
Наименование:

Максимальное количество входов /выходов у модулей расширения

Модель контроллера: 40 х 3 модуля
40 х 1 модуль
Наименование:

Быстродействующие входы

Модель контроллера: 6 входов (мин. длительность входных импульсов - 50 мкс)
4 входа
Наименование:

Высокоскоростные счетчики

Модель контроллера:

4 счетчика, 2 оси (вход 24 В=), 4 входа: двухканальный со сдвигом фаз, 50 кГц или одноканальный (импульс + направление, прямой/обратный счет, приращение), 100 кГц; диапазон значений: 32 разряда, линейный или кольцевой режим; прерывания: достижение заданного значения или попадание в диапазон

Внешний аналоговый вход
1 вход (разрешение: 1/256, диапазон входного сигнала: 0 . . . 10 В) ; гальваническая развязка не предусмотрена.
Внешний аналоговый вход: Способ управления
1 вход (разрешение: 1/256, диапазон входного сигнала: 0 . . . 10 В) ; гальваническая развязка не предусмотрена.: Выполнение хранимой прикладной программы
Внешний аналоговый вход: Способ обработки входов/ выходов
1 вход (разрешение: 1/256, диапазон входного сигнала: 0 . . . 10 В) ; гальваническая развязка не предусмотрена.: Циклический опрос с немедленным обновлением
Внешний аналоговый вход: Язык программирования
1 вход (разрешение: 1/256, диапазон входного сигнала: 0 . . . 10 В) ; гальваническая развязка не предусмотрена.: LD (релейно-контактная схема)
Внешний аналоговый вход: Релейно-контактная схема Функциональные блоки
1 вход (разрешение: 1/256, диапазон входного сигнала: 0 . . . 10 В) ; гальваническая развязка не предусмотрена.: Макс. количество определений функциональных блоков: 128; макс. количество экземпляров: 256 Языки программирования, применяемые в функциональных блоках: Релейно-контактные схемы, структурированный текст (ST)
Внешний аналоговый вход: Время выполнения команды
1 вход (разрешение: 1/256, диапазон входного сигнала: 0 . . . 10 В) ; гальваническая развязка не предусмотрена.: Базовые команды: миним. 0, 55 мкс; специальные команды: миним. 4, 1 мкс
Внешний аналоговый вход: Общее время обработки
1 вход (разрешение: 1/256, диапазон входного сигнала: 0 . . . 10 В) ; гальваническая развязка не предусмотрена.: 0, 4 мс
Внешний аналоговый вход: Количество задач
1 вход (разрешение: 1/256, диапазон входного сигнала: 0 . . . 10 В) ; гальваническая развязка не предусмотрена.: 288 (32 циклические задачи и 256 задач обработки прерываний)

Рисунок 2. Функциональная схема лабораторного стенда

В состав лабораторного комплекса входят следующие элементы: ПЛК CP1L; сенсорный терминал серии DOP-B фирмы DELTA; три ёмкости, первая из которых оснащена дискретными датчиками минимального и максимального уровня ДУ1 и ДУ2, вторая и третья емкости - двумя аналоговыми датчика уровня ДУ3 и ДУ4; три насоса; три клапана, не допускающие самопроизвольного перетекания жидкости. Измерительная информация с датчиков уровня ДУ3, ДУ4 поступает на аналоговый вход контроллера. Датчики ДУ1 и ДУ2 подключены к дискретным входам контроллера. Управление насосами и клапанами осуществляется сигналами с дискретных выходов контроллера. Визуализация процесса, а так же изменение исходных данных, осуществляется с помощью сенсорного терминала. В ручном режиме возможно управление перекачиванием жидкости из одной емкости в другую при помощи переключателей, расположенных на лицевой панели стенда

Программирование контроллера CP1L выполняется в программной среде CX-Programmer.

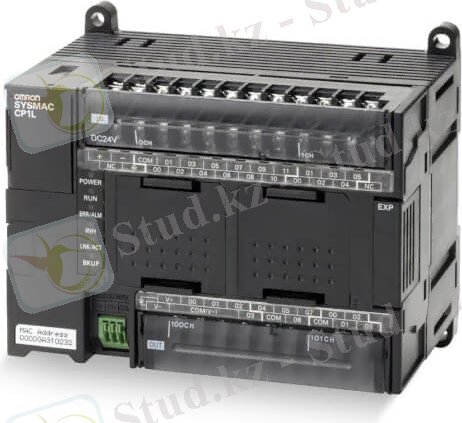

Рисунок 3. OMRON CP1L

Компактный программируемый логический контроллер CP1L относится к ПЛК класса «микро», а по возможностям не уступает модульным ПЛК, обладает всеми функциями, которые необходимы для управления станками и другим оборудованием, включая прекрасно реализованную функцию позиционирования.

Отличительные особенности:

  • Программирование через стандартный USB-порт
  • Языки программирования стандарта IEC-61131: Ladder, IL, ST, FB
  • Время базовой команды - 0. 55 мкс
  • Время цикла программы - от 0. 4 мс
  • Большой выбор модулей расширения, взаимозаменяемых с серией CPM1/2A
  • 2 встроенных счетчика и 2 имп. выхода на 100 кГц
  • Питание: 24VDC или 220VAC - на выбор
  • Выходы: реле, NPN, PNP - на выбор
  • Документация на русском языке

Модуль ЦПУ CP1L по своей конструкции и функциям является программируемым логическим контроллером (ПЛК) и выпускается в вариантах на 10, 14, 20, 30, 40 или 60 точек ввода/вывода. В серию CP1E входят модули ЦПУ типа E (базовые модели) для стандартных операций управления с использованием базовых команд, команд управления движением, арифметических команд и команд сравнения и модули ЦПУ типа N (модели специального назначения), которые поддерживают подключение к программируемым терминалам, инверторам и сервоприводам. Модули ЦПУ обоих типов выпускаются в исполнениях на 20, 30 или 40 точек ввода/вывода.

Модули на 10 точек ввода/вывода (CP1L-L10D)

Модули на 10 точек ввода/вывода (CP1L-L10D) В модуле ЦПУ имеется 6 входов и 4 выхода. Отсутствует возможность добавления точек ввода/вывода с помощью модулей расширения входов/выходов серии CP.

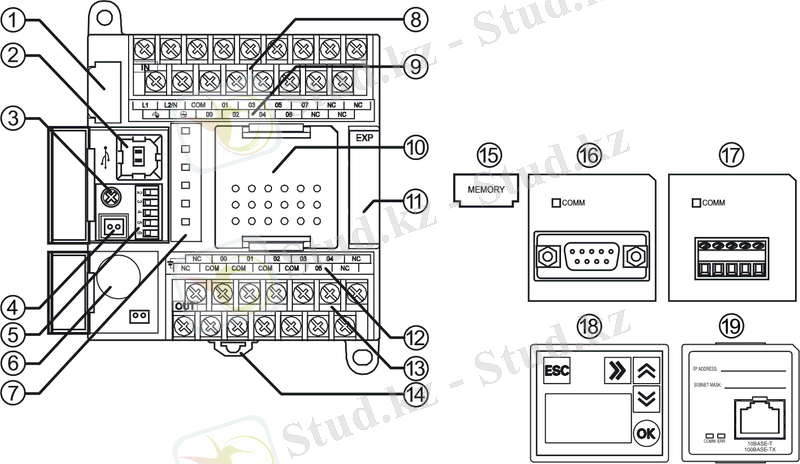

В данном разделе описаны названия и функции элементов на примере модуля CP1L на 14 точек ввода/вывода и модуля CP1E на 40 точек ввода/вывода.

■Модуль CP1L на 14 точек ввода/вывода

  1. Гнездо карты памяти (только CP1L)

Используется для подключения карты памяти (15) . Карты памяти можно использовать для хранения резервных копий программ и параметров CP1L, а также данных. Кроме того, использование карт памяти позволяет копировать данные в другие модули CP1L без применения инструмента программирования (программного обеспечения) .

  1. Периферийный порт USB

Используется для подключения к компьютеру. Компьютеры можно использовать для программирования и контроля.

  1. Аналоговый регулятор

Вращая данный регулятор, можно изменять значение по адресу A642CH

(CP1E: A642CH/A643CH) (вспомогательная область) в диапазоне от 0 до 255. Это позволяет, изменять уставки таймеров и счетчиков без применения инструмента программирования (программного обеспечения) .

1-2 Названия и функции элементов

... продолжение
