Введение

Что из себя представляет программа Revit, основные термины, знакомство с интерфейсом, а также как работать с программой можно будет узнать ознакомившись с рефератом.

Программа Revit.

Autodesk Revit - это платформа параметрического моделирования, предоставляющая возможности для архитектурного проектирования, проектирования инженерных систем и строительных конструкций, а также моделирования зданий. Данные информационной модели здания, созданной в Autodesk Revit, позволяют создавать графики строительных работ, контролировать соблюдение экологических требований, выполнять проверки и управлять изготовлением строительных изделий.

Эта система гарантирует высокий уровень сотрудничества обмена проектными данными между проектировщиками, подрядчиками и разработчиками. Изменения, внесенные во время планирования, автоматически отображаются на всех соответствующих видах и чертежах, а также в спецификациях. Созданные спецификации и ведомости динамически обновляются в соответствии с внесенными изменениями и наоборот. Это гарантирует согласованность рабочего процесса и документации, а также значительно снижает количество ошибок.

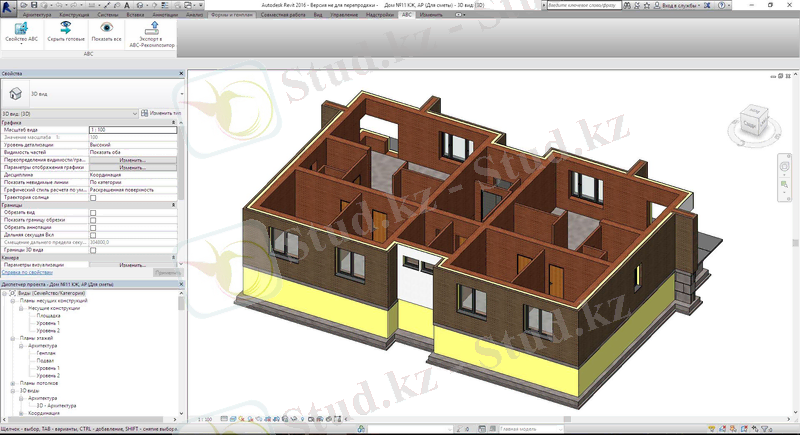

В Revit можно моделировать объект в 3D и чертить его в 2D. Проектировщик создает трехмерную информационную модель здания. Каждый элемент этой информационной модели имеет множество разных технических характеристик. Проектировщик может настроить эти свойства независимо друг от друга и изменить их в любое время. Например, он выделяет стену или колонну в здании и изменяет ее толщину или положение этого элемента. Изменение сразу видно во всех частях проекта - планах, профилях, фасадах, 3D моделях. (Рис 1. )

Рис 1.

Помимо простых геометрических параметров, информационная модель здания может содержать информацию о структуре, плотности, теплопроводности и других физических свойствах используемых материалов. После качественного создания информационной модели здания проектировщик может автоматически получить практически всю проектную документацию для предлагаемого здания, включая все чертежи, планы, строительные схемы, электронные таблицы и спецификации материалов и изделий. Виртуальный объект должен содержать:

В Revit можно четко перенести сборочную конструкцию на стройплощадку. Revit - это виртуальная строительная площадка. После того, как материалы для стен были доставлены на объект, проектировщик в виртуальном пространстве адаптирует типы материалов, которые ему нужны. В результате меньше недоразумений и изменений. Ошибки в проектной документации и человеческий фактор исключены.

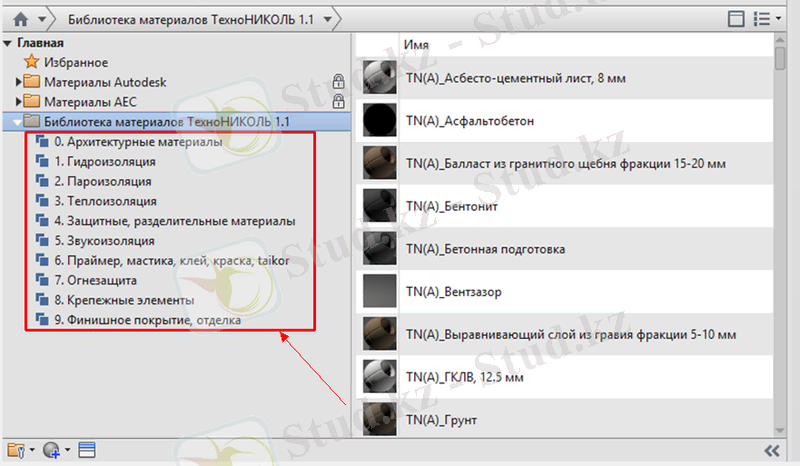

С Revit мы можем использовать различные строительные материалы при строительстве строительных конструкций: сталь, монолитный железобетон, бетон, товарный бетон, стены, дерево и т. Д. (рис. 2) Поскольку в строительных конструкциях обычно используется большое количество материалов, Revit предоставляет набор функции моделирования в желаемой комбинации. Проектировщики могут создавать сборочные чертежи и управлять ими. Виды сборки можно размещать на производственных чертежах для улучшения детализации разрабатываемых проектов. Подготовка к моделированию и подготовке чертежей взаимосвязана. Программист лишь сообщает системе какие планы разрезы и фасады должны появиться в документации, а потом «вытягивает» их на поле чертежа.

Рис. 2

Остается только нанести пояснительные надписи: размеры, рамки чертежей и таблицы. При этом они всегда показывают «честное» значение своего параметра. Например, размер, который указывает расстояние от отверстия до поверхности конструкции, указывает точное расстояние, на котором отверстие находится от стены. Невозможно изменить это значение, как в Auto, просто «прервав» его другими цифрами. Для этого необходимо сдвинуть отверстие, что достигается изменением значения размерности.

В Revit проектировщик может легко определять и визуализировать армирование железобетонных конструкций. Он видит правильное отображение самопересекающегося арматурного стержня.

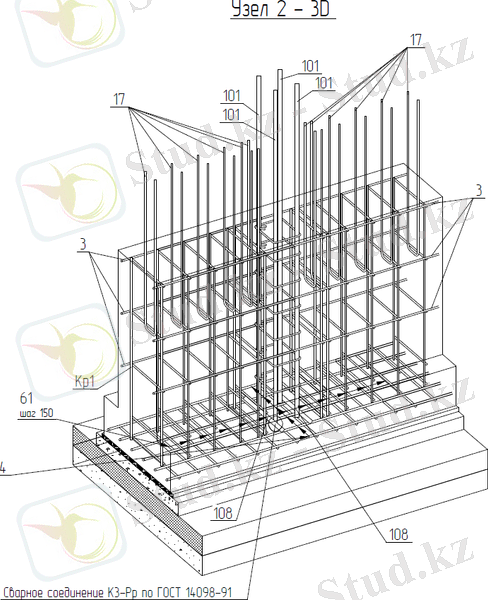

Железобетонные конструкции можно армировать проволочной сеткой. (рис. 3) . Армирующую сетку можно укладывать на плитку и фундамент, а также на несущие стены. Обширная информация о строительных узлах поможет лучше понять структуру и последовательность строительства во время строительства. Проектировщики могут настроить экран по своему вкусу, отвезти их на стройку. Результатом работы является извлечение точного количества элементов и материалов. Потому что архитектурные, строительные и технические объекты - это системы большей сложности. Количество содержащихся в них предметов может достигать до тысяч.

Рис. 3

В процессе разработки технология BIM позволяет одновременно планировать все части курса, что с одной стороны значительно сокращает время разработки, а с другой стороны сводит количество ошибок практически к нулю. В результате получается практически построенное здание в виртуальной среде. С этой модели можно получить практически всю проектную документацию.

Основные термины.

Вся работа в Revit происходит в проектах. Проекты хранят абсолютно всю информацию об объекте проектирования - все модели, чертежи, спецификации, виды, планы и так далее. С точки зрения файловой системы проект Revit представляет собой один отдельный файл. Данный файл является вполне самодостаточным и не требует практически никаких внешних ссылок, за исключением случаев совместного проектирования или файлов, подключённых в виде ссылок. Файлы проектов имеют расширение.

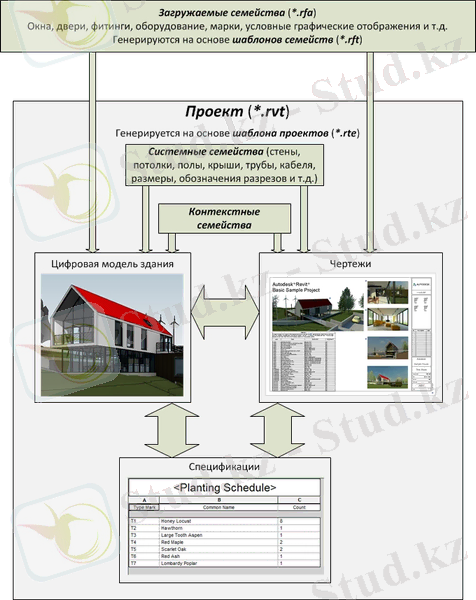

Вся работа в Revit связана с проектом . Проекты хранят всю информацию об объектах проектирования - все модели, чертежи, спецификации, виды, планы и т. д. (рис. 4) С точки зрения файловой системы проекта Revit в виде отдельного файла. Файл полностью самодостаточен и не требует внешних ссылок. Файлы проектов имеют расширение.

Рис. 4

Проекты Revit создаются на основе шаблонов проектов. Они содержат больше, чем просто декоративные полуфабрикаты. По сути, шаблоны проектов - это одни и те же проекты, различающиеся только назначением и расширением - * . rte. Они могут содержать любые предустановки и любые загруженные модели, включая модель здания.

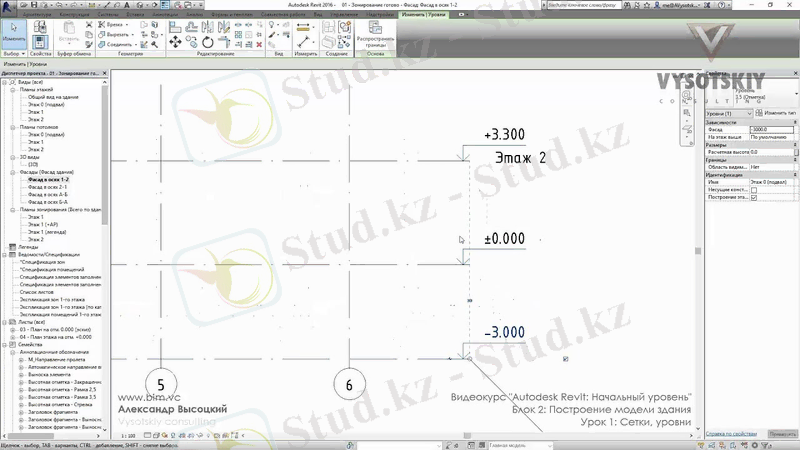

Уровни представляют собой бесконечные горизонтальные плоскости. (Рис. 5) Они используются для привязки элементов модели - стен, полов, потолков, элементов сантехники, элементов вентиляции и т. д. При изменении высоты уровня все соответствующие значения изменяются в высоте прикрепленных к нему элементов. Например, желательно соединить каждый этаж многоэтажного дома со всеми его элементами по уровням. В результате при изменении высоты на любом уровне соответствующее перекрытие перемещается, и вместе с ним перемещаются все элементы, связанные с уровнем - окна, двери, лампы, мебель, трубы и т. д.

Рис. 5

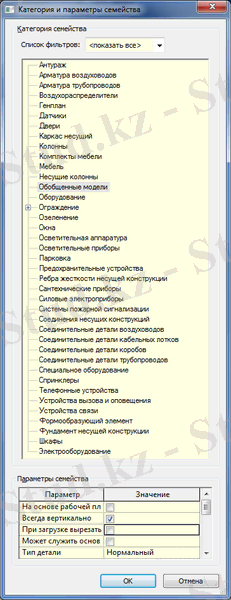

Все компоненты, составляющие модель здания или системы, а также почти все аннотации относятся к так называемым семействам. Семейства аналогичны библиотекам в других САПР. Семества бывают трех типов:

загружаемые семейства;
системные семейства;
контекстные семейства.

(Рис. 6)

Загружаемые семейства - это элементы, которые хранятся в отдельных файлах с расширением * . rfa и загружаются в проект по мере необходимости. Загружаемые семейства обычно представляют собой неделимые компоненты здания, которые фактически приобретаются отдельно, доставляются на строительную площадку и устанавливаются внутри или вокруг здания. Например - двери, окна, фурнитура для трубопроводов, различное оборудование и многое другое. Если семейство загружено в проект, то проекту Revit не нужны внешние файлы этого семейства, потому что вся информация о нем хранится в проекте (Рис. 6)

Системные группы - это компоненты зданий, сооружений и систем, которые собираются непосредственно на строительной площадке - стены, полы, крыши, трубы, кабельные системы, трубы и т. д. Для редактирования этих семейств нет отдельного редактора, все настройки свойств и графические корректировки производятся прямо в проекте. Эти семейства хранятся только в проекте и изначально имеют определенные предпочтения, которые можно изменить по мере необходимости. Вы можете перенести эти семейства в другие проекты с помощью шаблона или специального шаблона свойств копии.

Контекстные семейства - это уникальные компоненты, созданные для текущего проекта и не предназначенные для использования другими. При создании таких компонентов вы можете захотеть посмотреть на существующую геометрию проекта. В результате эта геометрия изменит геометрию контекстного семейства. Фактически, этот тип семьи представляет собой нечто среднее между загружаемой и системной. С одной стороны, когда дело касается создания и редактирования, это похоже на загруженные семейства. С другой стороны, как и в случае системных семейств, для этого типа семейств нет отдельного файла или редактора.

Семейства могут содержать разные типоразмеры. В этом случае семейство - это серия компонентов одного типа, которые отличаются друг от друга определенными характеристиками. Например, серия шаровых кранов определенной модели, типоразмер которой рассчитан на установку на трубы своего диаметра.

Стандартный размер семейства аналогичен каталогу стандартного размера. Этот инструмент также представляет собой набор компонентов того же типа, но информация о компонентах хранится во внешнем файле (* . csv или * . txt) или эта информация встроена в модель. Разница между стандартным размером и каталогом компонентов заключается в том, что стандартный размер выбирается только вручную, и система может автоматически выбрать элемент с заданными параметрами из каталога.
