  1. АНАЛИЗ СУЩЕСТВУЮЩИХ СИСТЕМ ТЕПЛОВЫХ НАСОСНЫХ СТАНЦИЙСистема управления современных насосных станций

Насосная станция - это технический комплекс оборудований и сооружений, состоящих из нескольких насосных агрегатов обеспечивающих перекачку жидкости. Насосные станции классифицируются по разным параметрам, в зависимости от выполняемой функции и характера установки существуют промышленные и бытовые.

Главным элементом промышленных насосных станций является обеспечение подачи жидкости в большом количестве. Соответственно, в связи с этим возникает нагрузка системы. Обеспечение безотказной работы должна достигаться с помощью дополнительно оборудованных установок. Промышленные насосы обладают значительной мощностью, производительностью и повышенной надежностью. Такие насосные станции устанавливают для водо- и теплоснабжения жилых зданий, промышленных сооружений, крупных сельскохозяйственных объектов, в противопожарных системах.

В загородных домах, коттеджах, дачах, а также для полива огородов, садов и теплиц используются бытовые насосные станции. Водоснабжение обеспечивается подачей воды из скважины или колодца.

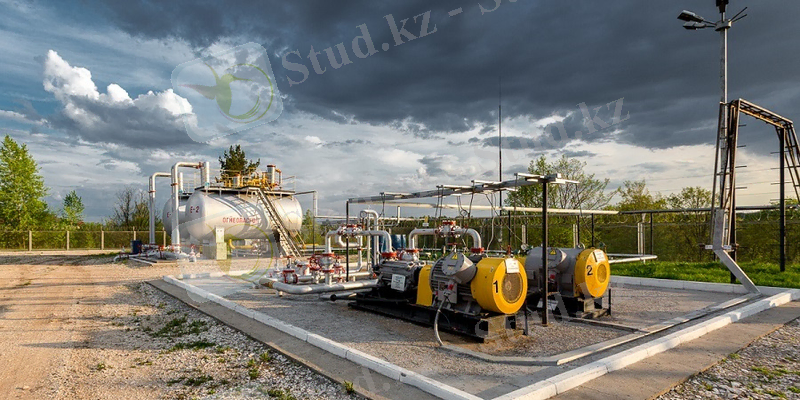

Насосные станции применяются в нефтедобывающей промышленности и на месторождениях. Дожимная насосная станция (ДНС) осуществляет транспортировку смеси с кустов нефтедобывающих скважин на места сбора и переработки нефти, а также хранения уже готовой нефти.

Дожимные насосные станции (ДНС) | Технотекс - проектирование и производство нефтегазового оборудования

При подаче водогазонефтяной смеси по нефтепроводу задействуются мультифазные насосы. На ДНС также присутствует техоборудование для подготовки продукции скважин - установка предварительного сброса воды (УПСВ) для разделения пластовой воды и попутного нефтяного газа. На месторождениях, которые проектируются с применением технологии поддержания пластового давления (ППД), в состав дожимных насосных станций включаются оборудование и агрегаты для закачки воды в нагнетательные скважины.

На магистральных нефтепроводах дожимные насосные станции выполняют функции транспортировки товарной нефти на большие дистанции, в системе станций также содержатся резервуарные парки для приема, учета хранения нефтепродуктов.

Насосные станции в системах пожаротушения служат для организации безопасности человека от возможного возгорания в здании, сооружении, на предприятии, промышленном объекте и т. п., а также обеспечение эффективного пожаротушения и предотвращение распространения огня.

В общем виде противопожарная станция состоит из основного и резервного насосов, нагнетательных и всасывающих коллекторы, запорной арматуры для регулирования давления и направления, шкаф управления, система датчиков.

На станциях насосы устанавливают центробежные. Резервный насос предназначен для своевременной замены основного в случае отказа последнего. Автоматика исполняет функцию мгновенного реагирования на появление пожара. Насосы оснащаются манометрами, необходимыми для регулировки давления жидкости в системе. В случае отсутствия достаточного количества жидкости в резервуаре - срабатывают датчики и подают сигнал на насосную станцию, которая в свою очередь запускает основной насос. Параметры достигают необходимых значений, и с помощью пульта управления запускается автоматика системы. В отдельных случаях, задействуют запасное оборудование.

К примеру, две системы пожаротушения водяного типа, спринклерные и дренчерные, применяют в гражданских и промышленных объектах. Эти системы успевают срабатывать до того как огонь начинает распространяться на том или ином объекте, предотвращая огромный урон. Спринклерные и дренчерные системы близки по устройству, но разные по принципу работы. Спринклерные состоят из отдельных оросителей с термодатчиками на трубопроводе. Во время срабатывания этого датчика происходит подача воды с помощью клапана по узлу, тем самым начинается первичное тушение пожара. К сожалению, данная система не идеальна и не может быть использована в местах с пониженной температурой, приводящая к обледенению труб. Немаловажный факт, что термодатчики в виде терморегулирующих колб и тепловых замков являются одноразовыми т. к. они саморазрушаются при срабатывании и нуждаются в обновлении после каждого реагирования на очаги возгорания.

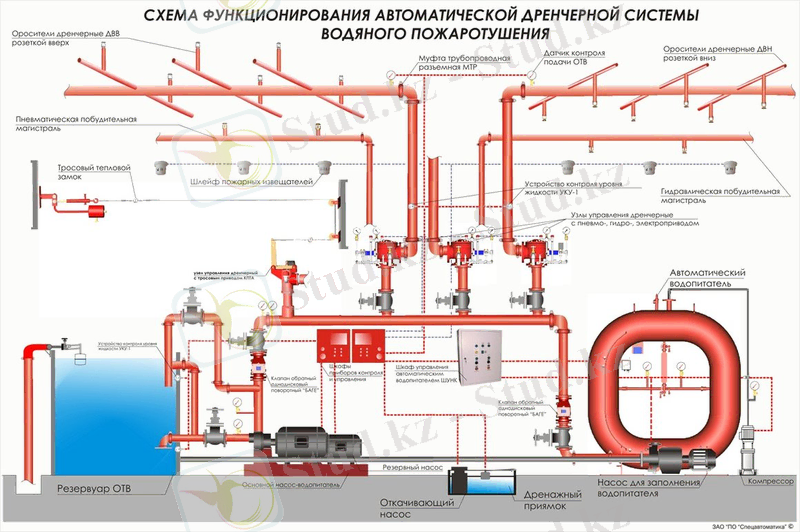

Дренчерные установки более совершенны, система не должна быть постоянно заполненной водой - она подается только при срабатывании сигнала датчика. В отличие от выпускных элементов ОТВ (огнетушащего вещества) спринклерных систем, дренчеры многоразовые.

Различается и целевое назначение этих двух систем. Спринклерные системы реагируют на изменение окружающих параметров объекта с высоким риском возгорания. Дренчеры включаются автоматически или вручную, позволяя тушить пожары сразу для больших площадей. Система второго типа может эксплуатироваться для помещений с низкими температурами, так как вода в трубы подается после сигнала с пульта управления. Также следует отметить, что дренчерная система срабатывается практически моментально, тогда как для спринклеров требуется время на разрушение терморегулирующей колбы или замка.

sprinclernaia-drenchernaia-sistema-vodianogo-pozharotusheniia-03

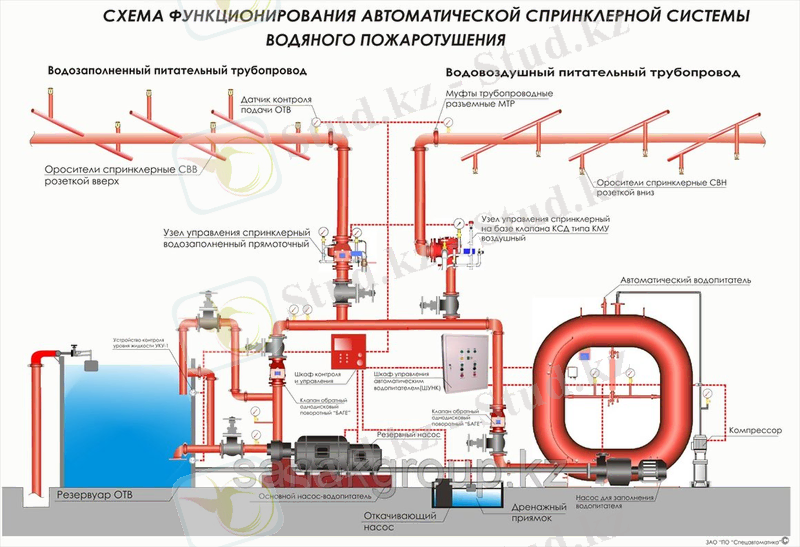

Спринклерная система состоит из отдельных спринклеров, то есть оросителей, которые вмонтированы в трубопровод с циркулирующей под давлением водой. При срабатывании термодатчика, встроенного в ороситель, происходит его разрушение, вода начинает поступать наружу для первичного тушения. При вытекании воды давление в системе падает, срабатывает общая управляющая система и включается насос, подающий воду к месту возгорания.

В состав системы спинклерного пожаротушения входят:

  • трубопровод со специальными клапанами;
  • оросители с термодатчиками;
  • резервный и основной насосы;
  • водяные резервуары;
  • контрольно-сигнальные устройства.

Система этого типа подходит не для всех объектов, например, для помещений с электрооборудованием ее применять нельзя, тут требуется порошковое, а лучше газовое пожаротушение. Не используются системы этого типа для заправочных станций и складов, где хранится бензин. К минусам также стоит отнести необходимость установки новых датчиков после каждого срабатывания, так как они разрушаются.

sprinclernaia-drenchernaia-sistema-vodianogo-pozharotusheniia-04

Насосные станции систем водоснабжения и канализации представляют собой комплекс сооружений и оборудования, обеспечивающий водоподачу или водоотведение в соответствии с нуждами потребителя.

Состав сооружений, их конструктивные особенности, тип и число основного и вспомогательного оборудования определяются исходя из принципов комплексного использования водных ресурсов и охраны природы с учетом назначения насосной станции и предъявляемых к ней технологических требований.

По своему назначению и расположению в общей схеме водоснабжения насосные станции подразделяются на станции I подъема, II подъема, подкачивающие и циркуляционные.

Насосные станции I подъема забирают воду из источника водоснабжения и подают ее на очистные сооружения или, если не требуется очистки воды, непосредственно в резервуары, распределительную сеть, водонапорную башню либо другие сооружения в зависимости от принятой схемы водоснабжения. На промышленных предприятиях с процессами, предъявляющими различные требования к качеству воды, на одной и той же насосной станции могут быть установлены насосы, подающие воду, как на очистные сооружения, так и непосредственно на предприятия без очистки.

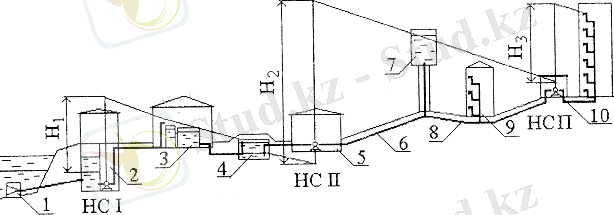

Виды насосных станций водоснабжения

Насосные станции II подъема служат для подачи очищенной воды потребителям, обычно из резервуаров чистой воды. В некоторых случаях насосы I и II подъема могут быть размещены на одной станции, что позволяет уменьшить расходы на строительство и эксплуатацию. Однако такое решение не всегда возможно и зависит от вида водоисточника, наличия и типа очистных сооружений, от рельефа местности и т. п.

Назначение насосных станций в схемах канализации заключается в подъеме сточной воды на очистные сооружения, если рельеф местности не позволяет подавать эти воды самотеком. Канализационные насосные станции устраивают также для того, чтобы избежать большого заглубления самотечного коллектора. В этом случае сточные воды из заглубленного коллектора подаются в другой, расположенный выше.

Подкачивающую насосную станцию (ПНС) также называют повысительной или промежуточной насосной станцией. Такая станция предназначена для перекачивания и повышения давления чистой воды в системе водоснабжения. Установка данного оборудования - ПНС - обеспечивает решение задач хозяйственно-бытового и противопожарного водоснабжения не только одного или нескольких зданий промышленного, административного или жилого назначения (в том числе, повышенной этажности), но и целых населённых пунктов и предприятий.

http://masters.donntu.org/2018/fkita/milyutin/library/images/Shema1.jpg

Режим работы подкачивающей станции может быть круглосуточным. В таком случае, её подключают непосредственно к трубопроводу, и она будет запускаться каждый раз, когда давление в трубах начнёт ослабевать. В производственных трубопроводах такую схему используют чаще всего.

В жилых комплексах напор воды падает в определённые часы, когда происходит максимальное водопотребление. В таком случае, режим работы подкачивающей станции может быть ступенчатым. Тогда группу насосов подключают к трубопроводу не напрямую, а через накопительный резервуар. Как только уровень жидкости в нём падает до определённой отметки, поплавковые датчики дают команду на запуск и подкачку воды. Расстояния от насосной станции до жилых и общественных зданий принимаются с учетом норм допустимого уровня шума в жилой застройке.

Насосные станции в тепловых сетях предназначены для увеличения располагаемого напора, повышения расхода теплоносителя и изменения давления в трубопроводах теплосети. Автоматизация и телемеханизация насосных станций должны обеспечивать бесперебойную работу станции в отсутствии постоянного обслуживающего персонала. В начальный период эксплуатации (1 - 2 года) насосные станции обычно находятся под постоянным наблюдением эксплуатационного персонала, что необходимо учитывать при компоновке помещений.

В здании насосной станции предусматриваются: машинный зал, в котором размещаются насосные агрегаты; помещение распределительных устройств; щитовое помещение; трансформаторные камеры; мастерская для производства мелкого ремонта; помещения для эксплуатационного персонала; санитарный узел. Расстояние от насосной станции до жилых и общественных зданий принимаются с учетом норм допустимого уровня шума в жилой застройке.

Коллекторы трубопроводов и запорная арматура в насосных станциях тепловых сетей в отличие, например, от насосных станций системы водоснабжения, не резервируются. В подкачивающих насосных в зависимости от режима работы тепловой сети на трубопроводах подающей и обратной сетевой воды могут быть установлены регулятор давления, регулятор рассечки, обратный и сбросной клапаны. Обратные клапаны, а также регулирующие клапаны и другие устройства, в которых происходит потеря давления, устанавливают на напорных трубопроводах насосов. Их не рекомендуется устанавливать на всасывающих линиях насосов во избежание кавитации. Вокруг насосов рекомендуется предусматривать обводную линию для сохранения циркуляции в тепловых сетях в случае остановки насосов. В этом случае на обводной линии устанавливается обратный клапан.

Для защиты от загрязнения оборудования и приборов, перед ними (считая по ходу теплоносителя) располагаются грязевики, фильтры. Запорная арматура позволяет осуществить ремонт или произвести замену оборудования и арматуры без выключения всей насосной. Минимальное число рабочих подкачивающих насосов в насосных станциях принимается равным двум. Независимо от числа рабочих насосов должна быть предусмотрена установка одного резервного насоса.

  1. Система теплоснабжения в г. Усть-Каменогорск.

Современный уровень систем городского теплоснабжения не что иное, как сложный комплекс инженерных сооружений. Источниками теплоты служат теплоэлектроцентрали или крупные котельные, имеющие высокие КПД, транспортирующие и распределяющие теплоноситель по тепловым сетям протяженностью 10-15 км, с максимальным диаметром труб 1000-1400 мм, обеспечивающим подачу потребителям теплоносителя в требуемых количествах и с требуемыми параметрами.

Централизация теплоснабжения городов составляет 70-80%. В крупных городах с преимущественно современной застройкой уровень использования ТЭЦ в качестве источников теплоты для жилищно-коммунального сектора достигает 50-60%.

Крупные централизованные системы снабжения имеют несколько источников теплоты, связанных резервными тепломагистралями, обеспечивающими маневренность и надежность их функционирования. В централизованные системы снабжения входят и системы теплоснабжения зданий, связанные с ней единым гидравлическим и тепловым режимами и общей системой управления. Однако ввиду многообразия технических решений теплоснабжения зданий их выделяют в самостоятельную техническую систему, называемую системой отопления. Поэтому централизованные системы снабжения начинается источником теплоты и заканчивается абонентским вводом в здание.

В составе тепловых сетей имеются трубопроводы; компенсаторы, для восприятия температурных расширений; отключающая, регулирующая и предохранительная арматура, устанавливаемая в специальных павильонах и камерах; тепловые пункты, в т. ч. и районные; насосные станции.

Средой теплоносителя в системах теплоснабжения служит горячая вода или водяной пар. От источников выработки тепловой энергии теплоноситель транспортируют по теплотрассам. Горячая вода транспортируется к потребителям по подающим трубам, передает в теплообменниках свое тепло, а затем охлажденная возвращается по обратной системе к источнику тепла. Теплоноситель постоянно циркулирует между потребителями тепловой энергии и ее источником.

Основное преимущество воды как теплоносителя в значительно меньшем расходе энергии на транспортирование единицы теплоты в виде горячей воды, чем в виде пара, что обусловливается большей плотностью воды. Снижение расхода энергии дает возможность транспортировать воду на большие расстояния без существенной потери энергетического потенциала. В крупных системах температуpa воды понижается примерно на 1° на пути в 1 км, тогда как давление пара (его энергетический потенциал) на том же расстоянии примерно на 0, 1-0, 15 МПа, что соответствует 5-10°С. Поэтому давление пара в отборах турбины у водяных систем ниже, чем у паровых, что приводит к сокращению расхода топлива на ТЭЦ. К другим достоинствам водяных систем относятся возможность центрального регулирования подачи теплоты потребителям путем изменения температуры теплоносителя и более простая эксплуатация системы (отсутствие конденсатоотводчиков, конденсатопроводов, конденсатных насосов) . К достоинствам пара следует отнести возможность удовлетворения и отопительных и технологических нагрузок, а также малое гидростатическое давление.

Учитывая достоинства и недостатки теплоносителей, водяные системы используют для теплоснабжения жилых массивов, общественных и коммунальных зданий, предприятий, использующих горячую воду, а паровые - для промышленных потребителей, которым необходим водяной пар. Водяные централизованные системы снабжения - основные системы, обеспечивающие теплоснабжение городов.

Город Усть-Каменогорск расположен в месте слияния рек Иртыш и Ульба в районе Калбинского горного хребта в Восточном Казахстане. Теплоснабжением в городе занимается компания АО «Усть-Каменогорские тепловые сети» (далее - АО "УК ТС") . Компания занимается производством, передачей, распределением и снабжением тепловой энергией более ста тысяч потребителей на протяжении 38 лет.

Производственные объекты АО «УКТС» располагаются на 13 площадках, включая 11 площадок в пределах города и две площадки в селе Меновое.

Объекты Компании располагаются в разных районах города и включают следующие сооружения:

  • 6 действующих котельных для централизованного теплоснабжения, в том числе 5 угольных котельных и 1 местная электрокотельная.
  • 411, 868 км. канала теплосетей (линейное расстояние), включая 98, 249 км. канала магистральных трубопроводов централизованного теплоснабжения и 313, 619 км. канала распределительных сетей.
  • 4 центральных тепловых пункта, подключенных к Котельной № 3, включая 3 пункта в поселке Аблакетка и 1 пункт в микрорайоне «Промбаза».
  • 14 насосных станций для обеспечения необходимого гидравлического режима в сетях централизованного теплоснабжения.
  • Отстойник золы, расположенный в 3, 4 км к юго-западу от Котельной № 2.

Поставка тепловой энергии производится от основного источника в городе от ТОО «Усть-Каменогорская ТЭЦ» (УК ТЭЦ) .

Компания предоставляет услуги централизованного теплоснабжения 199, 5 тыс. человек в г. Усть-Каменогорск (около 62, 3% общей численности населения города), в том числе 6, 1 тыс. человек, проживающим в частных домах. Общая отапливаемая площадь составляет 8, 66 млн. м 2 , включая государственные учреждения и коммерческие предприятия. Общее число зданий, подключенных к системе централизованного теплоснабжения, составляет 6004 (по состоянию на июль 2019), в том числе:

  • 1 601 многоквартирных жилых домов;
  • 2 224 частных домов;
  • 1 853 прочие не бюджетные организации;
  • 90 больниц и зданий здравоохранения;
  • 132 образовательных учреждений;
  • 344 другие бюджетные организации.

В 2019 г. Компания произвела 240, 1 тыс. Гкал тепловой энергии, при этом расход угля составил 75, 198 тыс. тонн из угольного разреза «Каражыра» каменноугольного бассейна Семей. Это около 10, 4 % всей передаваемой и распределяемой тепловой энергии. Остальной объем тепловой энергии (2068, 1 Гкал) закупался от Усть-Каменогорской ТЭЦ.

Информация по доступным мощностям, согласно существующей схеме работы тепломагистралей, по состоянию на 31. 03. 2021г.

Источник
Располагаемая мощность, Гкал/час
Присоединенная нагрузка, Гкал/час
Остаток мощности теплоисточника по договорной нагрузке профицит (+), дефицит (-), Гкал/час
Источник: ТОО «УК ТЭЦ», Котельная №2
Располагаемая мощность, Гкал/час: 736, 85
Присоединенная нагрузка, Гкал/час: 947, 174
Остаток мощности теплоисточника по договорной нагрузке профицит (+), дефицит (-), Гкал/час: -210, 324
Источник: Котельная №3
Располагаемая мощность, Гкал/час: 40, 21
Присоединенная нагрузка, Гкал/час: 19, 022
Остаток мощности теплоисточника по договорной нагрузке профицит (+), дефицит (-), Гкал/час: 21, 188
Источник: Котельная №4
Располагаемая мощность, Гкал/час: 6, 33
Присоединенная нагрузка, Гкал/час: 3, 904
Остаток мощности теплоисточника по договорной нагрузке профицит (+), дефицит (-), Гкал/час: 2, 426
Источник: Котельная №6
Располагаемая мощность, Гкал/час: 3, 66
Присоединенная нагрузка, Гкал/час: 3, 551
Остаток мощности теплоисточника по договорной нагрузке профицит (+), дефицит (-), Гкал/час: 0, 109
Источник: Котельная №7
Располагаемая мощность, Гкал/час: 2, 93
Присоединенная нагрузка, Гкал/час: 1, 182
Остаток мощности теплоисточника по договорной нагрузке профицит (+), дефицит (-), Гкал/час: 1, 748
Источник: Котельная №9
Располагаемая мощность, Гкал/час: 1, 92
Присоединенная нагрузка, Гкал/час: 1, 497
Остаток мощности теплоисточника по договорной нагрузке профицит (+), дефицит (-), Гкал/час: 0, 423
Источник: Котельная №105
Располагаемая мощность, Гкал/час: 8, 42
Присоединенная нагрузка, Гкал/час: 4, 431
Остаток мощности теплоисточника по договорной нагрузке профицит (+), дефицит (-), Гкал/час: 3, 989
Источник: ТОО «Согринская ТЭЦ»
Располагаемая мощность, Гкал/час:

57

Присоединенная нагрузка, Гкал/час:

33, 033

Остаток мощности теплоисточника по договорной нагрузке профицит (+), дефицит (-), Гкал/час:

23. 967

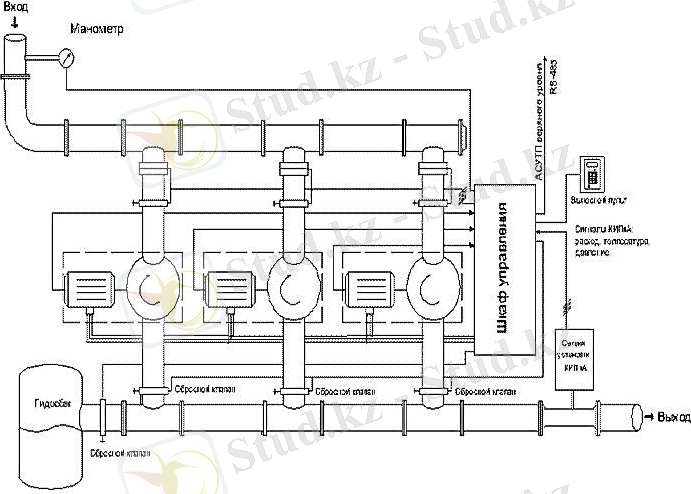

Автоматизированная система управления позволит контролировать все технологические процессы с помощью современных проборов в реальном времени. Также она обеспечит персонал полной и своевременной информацией о текущих процессах, позволит спланировать оптимальные режимы эксплуатации оборудования и его необходимых ремонтов. Кроме того, автоматизация в целом повысит уровень надежности и безопасности теплоснабжения города.

АСУ ТП насосных станций предназначена для экономичного, надежного и качественного управления теплоснабжением за счет:

  • автоматизации и соответствующего повышения эффективности управления технологическим оборудованием
  • сокращения эксплуатационных издержек
  • работы технологического оборудования без эксплуатационного персонала (переход к «безлюдной» технологии) .

Цели и задачи:
