Цех птицефабрики по подращиванию молодняка кур в г. Аягоз
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН
МЕЖДУНАРОДНАЯ ОБРАЗОВАТЕЛЬНАЯ КОРПОРАЦИЯ
Дипломный проект
Сайлаукенов Данияр Аскарович
Цех птицефабрики по подращиванию молодняка кур в г.Аягоз
5В072900 - специальность Строительство,
специализация
Расчет и проектирование зданий и сооружений
Алматы, 2021
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН
МЕЖДУНАРОДНАЯ ОБРАЗОВАТЕЛЬНАЯ КОРПОРАЦИЯ
Факультет общего строительства
МОК 5В072900 Строительство
№ ФОС-0420 от 26.10.2020 г
Допущен к защите
Декан ФОС
_________ Р.С.Имамбаева
04 мая 2021 г.
Дипломный проект
на тему: Цех птицефабрики по подращиванию молодняка кур в г.Аягоз
5В072900 - специальность Строительство,
специализация
Расчет и проектирование зданий и сооружений
Выполнил: Сайлаукенов Д.
Руководитель:
Имамбаева Р.С.
Ответственный Имамбаева Р.С.
По направлению:
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН
Международная образовательная корпорация
ЗАДАНИЕ
на выполнение дипломного проекта
Студенту(ке): Сайлаукенов Данияр Аскарович
Тема дипломного проекта: Цех птицефабрики по подращиванию молодняка кур в г.Аягоз
Утверждено приказом по МОК: № ФОС-04220 от 26.10.2020 г.
Срок сдачи на факультет готового проекта: 17 апреля 2021 г.
Исходные данные к работе: Место строительства - г. Аягоз, 1-х этажный, высота здания-17,180 м, размеры в плане-19,00 х 52,82 м.
Расчетно-пояснительная записка:
а) архитектурно-конструктивный раздел - Введение, объемно-планировочные решения, архитектурно-конструктивные решения, теплотехнический расчет ограждающих конструкций (покрытия и перекрытия), определение глубины заложения фундамента.
б) расчетно-конструктивный раздел - Компьютерный расчет пространственного каркаса здания, расчет и конструирование монолитной колонны и фундамент.
в) раздел технологии и организации строительства - разработать технологическую карту на подземной части зданий, календарный план производства работ с применением программы MS PROJECT, стройгенплан на весь период строительства.
г) раздел охрана труда и техника безопасности - разработать основные положения по Технике безопасности при производстве строительно-монтажных работ, Электробезопасности на строительной площадке, Пожарной безопасности на строительной площадке, Охрана окружающей среды и экологии.
г) раздел экономики строительства - локальная смета на виды работы, входящих в технологическую карту, ресурсная и сводная сметы.
Перечень графического материала:
а) архитектурно-строительный раздел - фасады, планы, разрезы и узлы (указать конкретно, объем 2-3 листа);
б) расчетно-конструктивный раздел - КЖМКДК на рассчитываемые элементы (указать конкретно конструкцию, объем 2-3 листа);
в) раздел технологии и организации строительства - технологическая карта на подземной части зданий, календарный план производства работ, стройгенплан (2-3 листа листа).
Рекомендуемая литература, справочные и архивные материалы:
1. СП РК EN 1998-1:20042012. Проектирование сейсмостойких конструкций.
2. СН РК 3.02-07-2014 Общественные здания и сооружения
3. ... ... ... ... ... ... ... ... ... ... ... ... .
КАЛЕНДАРНЫЙ ПЛАН
ВЫПОЛНЕНИЯ ЭТАПОВ ДИПЛОМНОГО ПРОЕКТИРОВАНИЯ
Наименование мероприятия
Сроки выполнения
Форма отчетности
Утверждение темы ДП и руководителя
Приказ - - - - - - - - -
Приказ № ФОС-04220 от 26.10.2020 г.
Начало весеннего семестра
25.01.2021
Выдача календарного плана
Преддипломная практика
08.02.2021-19.03.2021
Отчет и дневник по практике
Основная работа над ДП технологические этапы и заключения проекта
График консультаций согласовать с руководителем
Преддипломная практика. Сбор информации по теме ДП
15.02.2021-02.04.2021
Реферат-отчет по преддипломной практике.
Конференция НИРС состоится в марте 2020 г.
Наименование раздела
Сроки выпол-нения
Дата представления материалов ДП для отчета
% выполнения, подпись
Подпись руководителя (консультант) раздела ДП
Подпись специалиста ОРдата
Норм
факт
Архитектурно-конструк-тивный раздел, Статический расчет рамы каркаса - 33%
3 нед.
15.02.21-19.02.21
33
Расчет элементов каркаса здания, подготовка одной технологической карты -33%
4 нед.
15.03.21-19.03.21
66
Календарный план приозводства работ, СГП - 24%.
Охрана труда и ТБ - 5%.
Экономика строительства - 5%.
4 нед.
12.04.21-16.04.21
90
95
100
Проверка ДП на плагиат, пред. защита
С 19.04.2021
с 26 апреля по 16 мая защита дипломных проектов
Студенты, не выполняющие данный график, к защите допущены не будут.
Ознакомлен
Студент ______________ __________________ Сайлаукенов Д.А.
(подпись, Ф.И.О.)
Научный руководитель_______________________ ________ Имамбаева Р.С.
(подпись, Ф.И.О.)
Ответственный по направлению ______________________ Имамбаева Р.С.
(подпись, Ф.И.О.)
МИНИСТЕРСТВО ОБРАЗОВНИЯ И НАУКИ РЕСПУБЛИКИ
КАЗАХСТАН
Международная образовательная корпорация
Факультет общего строительства
Специальность 5В072900 Строительство
АННОТАЦИЯ
На дипломный проект студента очной формы Сайлаукенов Данияр Аскарұлы
по теме: Цех птице фабрики по подращиванию ку молодняка г.Аягоз
Дипломный проект состоит из: пояснительной записки, содержащей 67 страниц , 11 таблиц , 8 листов чертежей формата А3.
В дипломном проекте представлены: введение, архитектурно-строительный часть, расчетно конструктивный часть, технологическая строительного производства, охрана труда и техники безопасноти, экономический раздел, заключения и список использованный источников.
Руководитель дипломного проекта Имамбаева Р.С
Дипломник Сайлаукенов Д.С
АННОТАЦИЯ
Күндізгі бөлімде оқитын Сайлаукенов Данияр Асқарұлының дипломдық жобасы үшін
тақырыбында: Аягөзде жас жануарларды өсіру зауытындағы құс фабрикасы
Дипломдық жоба мыналардан тұрады: 67 парақ, 11 кесте, А3 форматты суреттердің 8 парағы бар түсіндірме жазба.
Дипломдық жобада: кіріспе, сәулет-құрылыс бөлімі, есептеу конструктивті бөлігі, технологиялық құрылыс өндірісі, еңбекті қорғау және қауіпсіздік технологиясы, экономикалық бөлім, қорытындылар және пайдаланылған дерек көздерінің тізімі ұсынылған.
Дипломдық жобаның жетекшісі Имамбаева Р.С
Түлек Сайлаукенов Д.С
ANNOTATION
For the graduation project of full-time student Sailaukenov Daniyar Askaruly
on the subject: Workshop of poultry at the factory for rearing young animals in Ayagoz
The diploma project consists of: an explanatory note containing 67 pages, 11 tables, 8 sheets of A3 format drawings.
The diploma project presents: an introduction, an architectural and construction part, a computationally constructive part, a technological construction production, labor protection and safety technology, an economic section, conclusions and a list of sources used.
Head of the graduation project Imambaeva R.S
Graduate Sailaukenov D.S
СОДЕРЖАНИЕ
Введение
1 АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
0.1 Климатическая характеристика района и площадки строительства
1.2 Объемно-планировочные решение здания 1.3 Экспликация помещений 1.4 Конструктивные решения 1.5 Инженерные оборудование и сети
1.6 Теплотехнический расчет ограждающей конструкции
(наружная стена).
1.7 Определение глубины заложения фундамента
2 РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕ
2.1 Компоновка каркаса
2.2. Сбор нагрузок
2.3 Результаты автоматизированного расчёта
2.3.1 Исходные данные для расчета
2.3.2 Расчет
2.4 Расчет монолитного внецентренно нагруженного
фундамента под колону
2.4.1 Исходные-данные для проектирования
2.4.2 Определение нагрузок и усилий
2.4.3 Предварительные размеры подошвы фундамента
2.4.4 Определение краевого давления на основание
2.4.5 Расчет тело фундамента
2.4.6 Расчет продольной арматуры подколонника
2.4.7 Расчет поперечной арматуры подколонника
2.4.8 Расчет нижней части фундамента
2.5 Расчет прочности монолитной колонны
2.5.1 Расчет производим по результатам расчета на программном комплексе ЛИРА-САПР
3 ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
3.1 Земляные работы
3.2 Методы и последовательность производства работ
3.3 Организация и технология строительного процесса
3.5 Определение объема работ
3.6 Объем комплексно - механизированного способов процесса земляных работ
3.7 Калькуляция затрат машинного времени и затрат труда
3.8 Принципы построения календарного графика производства работ
3.9 Строительный генеральный план
3.9.2 Подсчет переходящего водоснабжения
3.9.3 Подсчет временного водопровода
3.9.4 Расчет временного электроснабжения
3.9.5 Расчет количества прожекторов
4 ОХРАНА ТРУДА И ТЕХНИКА БЕЗТОПАСНОСТИ
4.1 Техника безопасности при производстве строительно-монтажных работ
4.2 Электробезопасность на строительной площадке
4.3 Противопожарные мероприятия
4.4 Охрана труда и окружающей среды
5. ЭКОНОМИЧЕСКАЯ ЧАСТЬ
5.1. Расчет сметной стоимости строительства (ручной способ)
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ пред
ВВЕДЕНИЕ
Промышленное производство, как известно, является одним из обязательных условий нормальной жизнедеятельности современного общества. Главные цели это - создание нужной для жизни человека актуальной среды, вид и удобство которой складывались степенью формирования общества, его уровнем культуры, достижениями науки и техники. Данная актуальная среда, именуемая архитектурой, реализуется в зданиях, обладающих внутреннее место, комплексах строений и построек, концентрирующих внешнее пространство - дороги и участка.
В нынешнем представлении строительства - это мастерство планировать и создавать сооружения, постройки и их сложные комплексы. Она образует все актуальные процессы. Согласно собственному воздействию архитектура - один с наиболее существенных и древнейших искусств. Влияние её образных фигур регулярно воздействуют на человека, так как вся его жизнедеятельность в окружении архитектуры. Совместно с этим, формирование производственной архитектуры потребует существенных расходов социального труда и периода. По этой причине в область условий, предъявляемых к архитектуре наравне с многофункциональной необходимостью, удобством и красой вступают условия промышленной необходимости и экономичности. Помимо разумной распланировки помещений, надлежащим этим либо другим многофункциональным действиям практичность абсолютно всех строений гарантируется точным распределением лестниц, размещением оборудования и инженерных устройств (санитарные приборы, отопление, вентиляция). Подобным способом, модель сооружения в значительным обусловливается многофункциональной закономерностью, однако совместно она строится по законам красоты.
Снижение расходов в строительстве исполняется оптимальными объемно - планировочными решениями строений, точным подбором строительных и отделочных материалов, облегчением конструкции, улучшением способом постройки. Основным финансовым запасом считается увеличение производительности применения территории.
Строительство, являясь материалоемким, трудоемким, капиталоемким, энергоемким и наукоемким производством, содержит в себе решение многих локальных и глобальных проблем, от социальных до экологических.
Одним из главных этапов строительства является проектирование и расчет здания.
Первостепенным в разработке проекта любого здания является не только рациональный выбор объемно-планировочных и архитектурных решений, но и правильное расположение объекта в среде городской застройки. Здание должно удовлетворять принципам комфортабельности, вписываться в архитектурный облик города, сохраняя уникальность, эстетичность и современность.
В данной дипломной работе рассчитывался проект цеха птицефабрики по подращиванию кур молодняка, расположенный по адресу: ВКО в городе Аягоз в районе Мясокомбинат.
Расчетно-пояснительная записка содержит такие разделы, как: архитектурно-строительный раздел, расчетно-конструктивный раздел, раздел технологии и организации строительного производства, раздел экономики строительства.
Составление сметного расчета стоимости строительства, локальных смет позволяет оценить материалоемкость и целесообразность проекта строительства объекта.
В любом производстве, в том числе и в строительстве, человеческие ресурсы и труд требуют обеспечения безопасных, комфортных и защищенных в правовом смысле условий. Для этого разрабатывается комплекс мероприятий по технике безопасности и охране труда, которые освещены в соответствующем разделе.
1 АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
1.1 Природно-климатические условия площадки строительство гидрогеологические характеристики грунтов основания
Город Аягоз находится на крайнем юго-востоке степи Сарыарка и в южной часть Восточно-Казахстанской области. Город расположен в полупустынной природной зоне обоим берегам протекающей через город одноименной реки Аягоз.
Площадка под строительства расположена в районе Мясокомбинат в городе Аягоз. Поверхность площадки ровная, со слабым понижением в северном направлении. Уклон площадки по разности отметок устьев скважин составляет 0.12 метра. С поверхности насыпным грунтом суглинком со строй-мусором до 20%. Мощность отложений 0.7м. Аллювиально-пролювиально средне-верхнечетвертичные отложения (арQ п.щ) представлены суглинком коричневыми, полутвердыми мощность 0,7 -1,1м. Мезозойские отложения представлены дресвяно-щебнистым грунтом, серого цвета, слабовыветрелым и песчаником прочным кварцевым Мощность отлжений 6,2-7,3 м. Подземные воды выработками не вскрыты до разведанной глубины 8,0м нормативная глубина сезонного промерзания 1,3 м. Сейсмичность района строительства 5-6 баллов.
Таблица 1.1. Физические свойства грунтов
№ пп
Характеристики
ИГЭ-2 суглинок полутвердый
1
Влажность на границе текучести, д.ед
0,25
2
Влажность на границе раскатывания, д.ед
0,14
3
Число пластичности
0,11
4
Природная влажность, д.ед
0,14
5
Коэффициент водонасыщения
0,26
6
Показатель текучести
0,25
7
Плотность, гсм3
1,78
8
Плотность водонасыщенного грунта, гсм3
2,10
9
Плотность в сухом состоянии, гсм3
1,56
10
Плотность частиц грунта, гсм3
2,71
11
Пористость, %
42,4
12
Коэффициент пористости
0,74
13
Коэффициент фильтрации,
мсут
0,07
14
Модуль деформации при естественной влажности, кгссм
100
15
Модуль деформации при замачивании, кгссм2
70
16
Угол внутреннего трения при естественной влажности,
градус
24
17
Угол внутреннего трения при замачивании, градус
20
18
Сила сцепления при водонасыщении, кгссм2 .
0,24
19
Сила сцепления при естественной влажности,
кгссм2 .
,028
Таблица 1.2 Грансостав
Размер частиц, мм
10
10-5
5-2
2
Щебенисто-дресвяный грунт
36,4
18,6
16,5
28,5
Таблица 1.3 Расчетные параметры района строительство
Температура воздуха наиболее холодных суток С обеспеченностью 0.98
-42
Температура воздуха наиболее холодных суток С обеспеченностью 0.92
-41
Температура воздуха наиболее холодной пятидневки С обеспеченностью 0.98
-40
Температура воздуха наиболее холодной пятидневки С обеспеченностью 0.92
-37
Температура воздуха С обеспеченностью 0.94
-43
Средняя суточная амплитуда температуры воздуха наиболее холодного меяца С
11,6
Средняя месячная относительная влажность воздуха наиболее холодного месяца %
75
Таблица 1.4 Среднемесячные температуры г.Аягоз
Месяц
Среднемесячная температура
Месяц
Среднемесячная температура
Месяц
Среднемесячная температура
Январь
-15.8
Май
13.3
Сентябрь
12.7
Февраль
-14.5
Июнь
18.9
Октябрь
4.4
Март
-7.2
Июль
20.9
Ноябрь
-5.3
Апрель
5.9
Август
19.1
Декабрь
12.8
Контроль качества строительно-монтажных работ осуществлять в строгом соответствии с требованиями:
· СН РК 5.03-07-2013 "Несущие и ограждающие конструкции";
· СП РК 5.01-101-2013 "Земляные сооружения, основания и фундаменты";
· СП РК 1.03-106-2012 "Охрана труда и техника безопасности в строительстве";
· СП РК 2.04-108-2014 "Изоляционные и отделочные покрытия";
· СП РК 2.01-101-2013 "Защита строительных конструкций от коррозии".
1.2 Архитектурно - планировочное решение
Строительство здание прямоугольной формы в плане одноэтажное без подвала, имеет размеры в осях 119,00 х 52,82 м. за нулевую отметку принята отметка 1-ого этажа. Высота здания по коньку 17,180 м. Здание прямоугольной формы в плане. Конструктивная система здания - трехпролетная, железобетонная рамно-связевая каркасная система. Несущие конструкции здания - поперечные несущие сборные железобетонные рамы. - Фундаменты - монолитные столбчатые стаканного типа. - Рамы выполнены из монолитных железобетонных колонн сечением 400х400мм и сборных железобетонных ферм арочного типа сечением 3000х300мм. Колонны, расположенные в здании разделены на два типа - средние расположенные по осям Б и В, и крайние расположенные по осям А и Г.
Таблица 1.5. Экспликация помещений
№
Наименования
Площадь м2
1
Помещение для приема и сортировки яиц
216,4
2
Камера хранения
145,0
3
Выращивания молодняка до 3 недель
425,0
4
Доращивания от 3-16 недель
286,1
5
Содержания взрослой птицы 16-20 недель
286,1
6
Содержания взрослой птицы от 20-68 недель
595,7
7
Помещение для отбора здоровых цыплят
249,3
8
Выводной зал
456,3
9
Инкубатор птицеводческая
319,8
10
Дезкамера
73,5
11
Кладовая внешней тары
72,6
12
Помещения для храенения и приготовления дезраствора
78,3
13
Хранение корма
72,6
14
Помещения для сушки тары
74,3
15
Камера хранения
145,1
16
Лаборатория
145,1
17
Прием пищи
215,4
18
Помещения для сортировки здоровых цыплят
216,4
19
Тех. помещения
74,1
20
Тех. помещения
74,1
21
Тех. помещения
74,1
22
Тех. помещения
67,5
23
Тех. помещения
54,0
24
Электрощитовая
71,2
25
Дез.барьер чистая зона
108,5
26
Дез.барьер чистая зона
73,3
27
Женская СУ
20,7
28
Женская СУ
20,7
29
Мужская СУ
16,8
30
Мужская СУ
16,8
31
Мужская душевая
21,8
32
Женская душевая
21,8

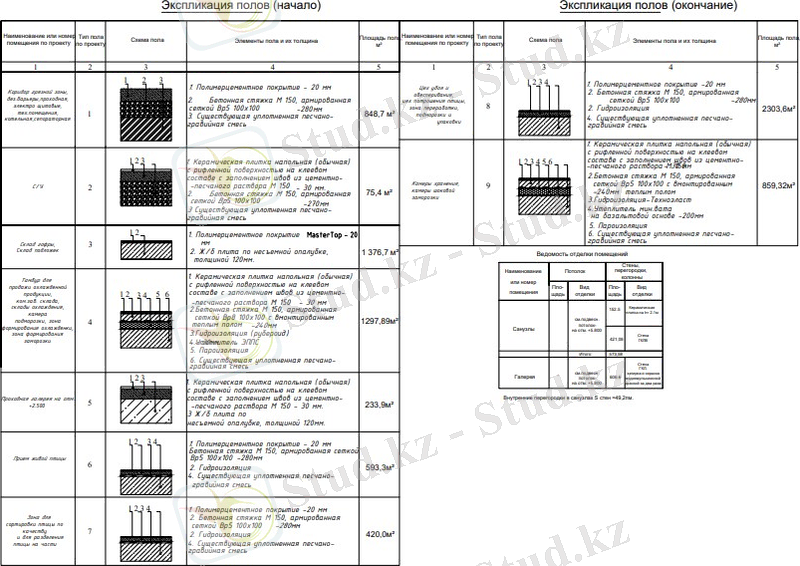

1.3 Конструктивные решения
1.3.1 Конструктивная система здания - трехпролетная, железобетонная рамно-связевая каркасная система.
Несущие конструкции здания - поперечные несущие сборные железобетонные рамы.
Фундаменты - монолитные столбчатые.
Рамы выполнены из монолитных железобетонных колонн сечением 400х400мм и
Сборных железобетонных ферм арочного типа сечением 3000х300мм, а также подкрановых металлических балок двутаврового сечения 765х380мм.
Колонны расположенные в здании разделены на два типа - средние расположенные по осям Б и В, и крайние расположенные по осям А и Г.
Один пролет в осях между рамами составляет 18м, крайние пролеты составляют 17,4м.
Покрытие выполнено из сборных железобетонных ребристых предварительно напряженных плит размером 6000х3000м и толщиной 350мм уложенных на сборные железобетонные фермы.
Между несущими колоннами в осях А6-7, Б6-7, В6-7, Г6-7, А15-16, Б15-16, В15-16, Г15-16 установлены крестовые металлические связи. Конструкция связи выполнена из спаренных металлических уголков сечением 110х70х5мм.
В осях В-Г19 установлены дополнительные две колонны из металлического двутаврового профиля №36.
Кровля здания - двухскатная, трехпролетная.
На кровле в осях Б-В2-21 выполнены зенитные витражи. Габаритные размеры зенитных витражей в плане 108х6м. Поверху зенитных витражей уложены ребристые плиты покрытия, выполнена двухскатная кровля.
1.4 Инженерные оборудование и сети
Общие указания.
Рабочий проект инженерных систем разработан и выполнен на основании:
-задания на проектирование;
-архитектурно-планировочных чертежей;
и соответствует требованиям:
* СН РК 4.01-02-2011 "Внутренний водопровод и канализация зданий";
* ГОСТ 21.601-2011 "Рабочие чертежи. Водопровод и канализация";
* ГОСТ 21.205-93 "Условные обозначения элементов санитарно-технических систем";
* СП РК 2.02-101-2014 "Пожарная безопасность зданий и сооружений";
* Технический регламент "Общие требования к пожарной безопасности", утвержденный постановлением правительства Республики Казахстан от 16 января 2020 г.;
* СН РК 4.01-05-2002 "Инструкция по проектированию и монтажу сетей водоснабжения и канализации из пластмассовых труб". Рабочий проект отопления и вентиляции объекта Цех 6534м2, расположенный по адресу: в г.Аягоз в районе Мясокомбинат разработан на основании технологического задания, архитектурно-строительных чертежей и действующих нормативных документов:
* СН РК 4.02-01-2011 "Отопление, вентиляция и кондиционирование воздуха";
* СН РК 2.04-01-2017 "Строительная климатология";
* СН РК 2.04-21-2004* "Энергопотребление и тепловая защита гражданских зданий";
* МСН 2.04-02-2004 "Тепловая защита зданий"
* СП РК 4.02-05-2013 "Котельные установки".
Расчетная температура наружного воздуха для проектирования систем отопления - минус 20,1°С. Расчетные температуры наружного воздуха для проектирования систем вентиляции: в холодный период - минус 20,1°С; в теплый период - плюс 28.2°С.
Источник тепла - проектируемая собственная котельная, теплоноситель - вода с параметрами 95-70 °С. Теплоноситель готовится по четырех трубной схеме - две трубы для теплоснабжения систем отопления и вентиляции с параметрами 95-70°С и отдельно две трубы для системы ГВС. На вводе в здание цеха предусмотрен автоматический узел управления и контроля теплоснабжения систем отопления и вентиляции. системы отопления - с теплоносителем 95-70.С; системы горячего водоснабжения - с теплоносителем 60 ºС,
Отопление.
Отопление здания цеха рассчитано на компенсацию теплопотерь наружными ограждениями. Теплоносителем служит вода с параметрами 95-70°C, которая готовиться в проектируемой собственной котельной. Магистральные трубопроводы и трубопроводы, прокладываемые открыто, выполняются из водо-газопроводных или электросварных труб.
Системы отопления запроектированы 2-х трубные с попутным движением теплоносителя.
В качестве нагревательных приборов используются чугунные радиаторы МС-90 г. Караганда с автоматическими терморегуляторами. Удаление воздуха из системы отопления осуществляется с помощью автоматических воздуховыпускных кранов, устанавливаемых в верхних точках трубопроводов и нагревательных приборов.
Вентиляция.
В помещениях завода запроектирована обще-обменная приточно-вытяжная вентиляция с механическим и естественным побуждением.
Воздухообмены вспомогательно-служебных помещений рассчитаны по кратностям и по результатам расчетов ассимиляции выделяющихся вредностей.
Наружный воздух, в зимнее время подогретый, подается приточными камерами в помещения на компенсацию вытяжных систем.
В проекте заложено вентиляционное оборудование фирмы АВЗ (Казахстан). VTS (Польша)
Все воздуховоды выполнены, из не оцинкованной листовой стали. Монтаж систем отопления и вентиляции вести в соответствии с требованиями внутренние санитарно - технические устройства.
В проекте предусмотрены следующие системы водоснабжения и канализации:
* система хозяйственно-питьевого водопровода - В1;
* система противопожарного водопровода - В2;
* система горячего водопровода - Т3;
* система циркуляции горячего водопровода - Т4;
* система хозяйственно-бытовой канализации - К1;
* система производственной канализации - К3.
Сети хоз-питьевого водопровода и противопожарного водопровода приняты раздельные.
Система хозяйственно-питьевого водопровода.
Источник водоснабжения - городская сеть. Гарантированный напор в сети -___ м.
Система водопровода холодной воды - тупиковая c устройством одного ввода. На вводе предусмотрена установка водомерного узла диаметром 65 мм.
Расчетные расходы на хозяйственно-питьевые нужды приняты в соответствии со СП РК 4.01-101-2012 Внутренний водопровод и канализация зданий и сооружений " и СН РК 4.01-03-2013 "Водоснабжение. Наружные сети и сооружения". Расходы воды по объекту приведены в таблице основных показателей.
Сети проектируемых систем водопровода приняты - магистрали- из стальных водогазопроводных труб по ГОСТ 3262-75*, разводка по санузлам - из полипропиленовых труб PN20 SDR6 по СТ РК ГОСТ Р 52134-2010. Трубопроводы прокладываются открыто по полу, магистрали под потолком. Полипропиленовые трубопроводы изолируются гибкой трубчатой изоляцией (кроме подводок к сантех- приборам и технологическому оборудованию).
Система противопожарного водопровода.
Сети противопожарного водопровода - кольцевые с устройством двух вводов. Согласно СН РК 4.01-02-2011 табл. 1 для общественных зданий высотой до 28 м и объемом св. 25 м3, расход на внутреннее пожаротушение составляет 2 струи по 2,5 лс. По табл. 3 СН РК 4.01-41-2011 уточненный расход на внутреннее пожаротушение при высоте помещений 10 м для пожарных кранов Ø65 составит 2 струи по 3,3 лс. Напор у пожарного крана составит 14,6 м.
Внутреннее пожаротушение осуществляется из пожарных кранов Ф65 мм с рукавами длиной 20 м, диаметром спрыска наконечника пожарного ствола 16мм. В каждом пожарном шкафу предусматривается возможность размещения двух ручных огнетушителей.
Согласно Приложению 8 Технического регламента "Общие требования к пожарной безопасности", утвержденный постановлением правительства Республики Казахстан от 16 января 2009 г. для зданий со II степенью огнестойкости и категорией по пожарной опасности Д и при объеме здания св. 50 до 200 тыс. м³, расход на наружное пожаротушение составляет 15 лс.
Наружное пожаротушение с расходом 15 лсек осуществляется из пожарных гидрантов, расположенных на внутриплощадочных сетях водопровода, в пределах границы обслуживания проектируемого здания. Качество воды в водопроводе соответствует СТ РК ГОСТ Р 51232-2003 "Вода питьевая".
Сети проектируемых систем противопожарного водопровода приняты из стальных электросварных труб.
Система горячего водопровода.
Система горячего водоснабжения от котельной (см. часть ОВ). Циркуляция горячей воды осуществляется по магистралям, стоякам и полотенцесушителям. Сети проектируемой системы приняты из стальных водогазопроводных труб и полипропиленовых труб SDR6 PN 20 по СТ РК ГОСТ Р 52134-2010. Магистральные трубопроводы прокладываются под потолком. Необходимо предусмотреть тепловую изоляцию для подающих и циркуляционных трубопроводов системы горячего водоснабжения, включая стояки, кроме подводок к водоразборным приборам. Теплоизоляцию выполнить гибкой трубчатой изоляцией "К-FLEX". На ответвлениях от магистральной сети и стояках предусмотрена установка запорной арматуры.
Система хозяйственно-бытовой канализации.
Система бытовой канализации предусмотрена для отвода сточных вод от сантехнических приборов. Отвод стоков осуществляется самотеком. Трубопроводы прокладываются в по полу санузлов и монтируются из полиэтиленовых канализационных ПНД труб.Магистральные сети прокладываются под полом и монтируются из чугунных канализационных труб . Трубопроводы прокладываются с уклоном 0,02 к выпуску. На отводящих трубопроводах и стояках установлены прочистки и ревизии. Система канализации вентилируется через вытяжные части канализационных трубопроводов, которые выводятся на высоту 0,5 м выше скатной кровли. При производстве строительных работ предусмотреть уравнители электрических потенциалов от металлических сан. приборов из стальной проволоки диаметром 6 мм.
Система производственной канализации.
Система производственной канализации предусмотрена для отвода сточных вод от санитарных приборов, расположенных в общих моечных и от технологического оборудования кухни. Отвод стоков осуществляется самотеком. Cети монтируются из полиэтиленовых канализационных ПНД труб . Магистральные сети прокладываются под полом и монтируются из канализационных чугунных труб по ГОСТ 6942-98. Вытяжные части стояков выводятся через кровлю на высоту: от плоской кровли на 0,3 м. На выпуске системы предусмотрена установка жироуловителя.
При скрытой прокладке сетей и стояков водопровода и канализации в местах установки ревизий, прочисток и запорной арматуры предусмотреть лючки размером 300х400 мм. В местах прохождения через строительные конструкции трубопроводы прокладывать в гильзах.
Жесткая заделка труб в стенах и в фундаментах не допускается. Зазор между трубой и гильзой заделывается мягким водонепроницаемым материалом вдоль продольной оси. В местах поворота из вертикального в горизонтальное положение должны быть предусмотрены бетонные упоры. Стыковые соединения раструбных труб производятся с помощью резиновых колец.
Размер отверстий для пропуска труб через стены и фундаменты выполнить с зазором вокруг трубы - 200 мм. Зазор заполнить эластичным водо- и газонепроницаемым материалом (СН РК 4.01-02-2011 п. 10.8). Все стальные неизолированные трубопроводы, прокладываемые открыто, окрашиваются краской за 2 раза. Отверстия в стенах и перекрытиях, не показанные в разделе "КЖ", выполнить по месту.
Проект систем водоснабжения и канализации выполнен в соответствии с требованиями ГОСТ 21.601-2011 "Водопровод и канализация. Рабочие чертежи." Условные обозначения сан-тех. приборов и элементов систем водоснабжения и канализации приняты по ГОСТ 21.205-93 "Условные обозначения элементов санитарно-технических систем".
Электроосвещение.
Проект предусматривается рабочее, аварийное (эвакуационное и освещение безопасности) и ремонтное освещение. Напряжение сети рабочего и аварийного освещения 220 В, ремонтного 36В и 12В. Освещение выполняется светильниками с люминесцентными лампами и лампами накаливания. В коридоре и рекреациях освещение выполняется встраиваемыми в подвесной потолок светильниками с люминесцентными лампами.
Освещение учебных помещений выполняется светильниками с люминесцентными лампами с электронными пускорегулирующими аппаратами, обеспечивающими особо низкий уровень шума и рассеянного света, а также высокое качество освещения 9 коэффициент пульсации светового потока практически сведен к нулю, благодаря питанию ламп током высокой частоты. Светильники общего освещения класса устанавливаются рядами. Параллельно длинной стороне с окнами с раздельным включением и отключением рядов. Управление освещением осуществляется местными выключателями, установленными на высоте 1,8 м от уровня пола. Освещение классной доски выполняется зеркальными светильниками несимметричного светораспределения, устанавливаемыми параллельно доске. Светильники размещаются выше верхнего края на 0,3 м и 0,6 м в сторону класса перед доской.
Светильники и электроустановочные изделия выбираются в соответствии с назначением, характером среды и архитектурно-строительными особенностями помещений. Нормы освещенности и коэффициенты запаса принимаются в соответствии с СП РК.
Проектом предусматривается установка указателей выхода для аварийно-эвакуационного освещения, снабженных автономными источниками питания. В отдельных местах светильники аварийного освещения снабжаются блоками аварийного питания с аккумуляторными батареями, что позволяет обеспечить автономное аварийно-эвакуационное освещение в течение 2-х часов при отсутствии напряжения в сети.
Проектом предусматривается в учебных классах, оборудованных компьютерами, установка не менее 5 штепсельных розеток. Штепсельные розетки снабжаются защитными шторками и устанавливаются на высоте 1,8 м от уровня пола. Для обеспечения безопасности при поражении электрическим током, все розеточные сети защищаются устройствами защитного тока (УЗО) с отключающим номинальным током 30мА.
В качестве групповых щитков освещения к установке принимаются навесные модульные запирающие щитки типа ЩРНс. На вводе в щитки для защиты от возгорания устанавливаются устройства защитного отключения (УЗО) с током срабатывания 100мА.
Групповые сети освещения выполняются кабелем марки ВВГнг в ПВХ трубах, прокладываемых скрыто под штукатуркой и в полу вышележащего этажа. В техподполье кабели прокладываются открыто в ПВХ трубах.
Для обеспечения безопасности обслуживающего персонала от поражения электрическим током предусматривается заземление всех нормально нетоковедущих элементов электрооборудования, которые могут оказаться под напряжением при повреждении изоляции, путем присоединения всего светотехнического оборудования третьей жилой провода к заземляющей шине распределительного щита, согласно ПУЭ РК.
1.8 Теплотехнический расчет ограждающей конструкции
(наружная стена).
Рассчитать приведенное сопротивление теплопередаче наружной стены производственного здания с применением в качестве утепляющего слоя плит из стеклянного штапельного волокна URSA.
Район строительства - г.Аягоз.
Материал утепляющего слоя - плиты из стеклянного штапельного волокна URSA плотностью 20 кгм3.
Исходные данные:
* расчетная температура внутреннего воздуха - tint = 18 [о]С;
* расчетная относительная влажность воздуха ϕint = 50%;
* расчетная температура наружного воздуха - text = -37 [о]С;
* средняя температура отопительного периода tht = -8,4 [о]С;
* продолжительность отопительного периода zht = 221 сут;
* зона влажности - сухая [2];
* влажностный режим помещений здания - нормальный;
* температура точки росы - td = 7,4 [о]С;
* коэффициент условий соприкосновения с наружным воздухом - n = 1;
* коэффициент теплоотдачи внутренней поверхности стены - αint = 8,7 Вт(м2⋅[о]С);
* коэффициент теплоотдачи наружной поверхности утеплителя, обращенной в сторону вентилируемой прослойки - αext = 10,8 Вт(м2⋅[о]С);
* условия эксплуатации ограждающих конструкций - А;
* расчетный коэффициент теплопроводности утепляющего слоя (плиты из стеклянного штапельного волокна URSA) - λА = 0,043 Вт(м [о]С);
* расчетный коэффициент теплопроводности ветрозащитного слоя - λА = 0,046 Вт(м [о]С);
* расчетный коэффициент теплопроводности металла λ = 58 Вт(м [о]С)
Порядок расчета.
Рассчитываем величину градусо-суток отопительного периода Dd:
Dd = [18 - (-8,4)] ⋅ 221 = 5834 [о]С⋅сут.
Определяем
Rreg = 2,17 м[2]⋅ [о]СВт.
Принимаем в качестве возможного конструктивного решения стену СП ПС-С-Центр-100+30. Коэффициент теплотехнической однородности данной конструкции составляет r= 0,71.
Рассчитываем сопротивление теплопередаче по глади стены вне зоны теплопроводных включений Rо[усл] (от внутренней поверхности до вентилируемой прослойки):
Rо[усл] = 18,7 + (0,00858 + 0,10,043 + 0,0300,046) +110,8 = 3,19 м[2]⋅ [о]СВт.
По формуле Rо = Rо [усл]⋅ r определяем приведенное сопротивление теплопередаче
Rо = 3,19 ⋅ 0,71 = 2,26 м[2]⋅ [о]СВт .
По показателю приведенное сопротивление теплопередаче выбранная конструкция стены соответствует требованиям СН РК 2.04-04-2011(Rо = 2,26 м2⋅ [о]СВт Rreg = 2,17 м[2]⋅ [о]СВт).
Определяем величину расчетного температурного перепада Δtо между температурой внутреннего воздуха и температурой внутренней поверхности стены
Δtо = 1⋅ [18 - (-37)](2,26 ⋅8,7) = 2,8 [о]С.
В соответствии с нормами величина нормируемого температурного перепада Δtn должна быть не более (tint - td ), но не более 7 [о]С.
Поскольку (tint - td ) = 18 - 7,4 = 10,6 [о]С 7[о]С, принимаем Δtn = 7,0 [о]С.
Сопоставление величин Δtn и Δtо показывает, что и по данному показателю выбранная конструкция стены соответствует требованиям СН РК 2.04-04-2011
Теплотехнический расчет покрытия. СН РК 2.04-04-2011 тепловая защита зданий\
Рисунок 1.2-Схема ограждающей конструкции покрытия.
Таблица 1.3-Исходные данные:
№ слоя
Наименование слоя
,
кгм3
,
Втм С
,
м
R= ,
м С Вт
1
Жб плита
2500
2,04
0,22
0,108
2
Пароизоляция(1 слой рубероида)
600
0,17
0,002
0,047
3
Утеплитель URSA
59
0,04
0,05
1,25
4
Цементно-песчаная стяжка
1800
0,93
0,025
0,027
Величины теплотехнических показателей и коэффициентов:
- коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху n=0,9
- нормативная температура перепада
tн=0,8(tв-tточ. росы)=0,8(18-1,6)=10 С
106, следовательно, tн=6 С
- коэффициент теплоотдачи внутренней поверхности ограждающих конструкций в=8,7 Вт(м2 С)
oo коэффициент теплоотдачи наружной поверхности ограждающих конструкций н=23 Вт(м2 С)
oo расчётная температура наружного воздуха tн= -21 С
Требуемое сопротивление теплопередаче (расчёт ведём по средней температуре наиболее холодных суток, обеспеченностью 0,92).
R0тр.= (n (tв tн)) ( tн в)
R0тр = 0,9 (18+21)(6 8,7) = 0,84 (м2 С Вт)
Требуемое сопротивление теплопередаче по условиям энергосбережения Rэ.с. определяю в зависимости от данных по градусосуткам отопительного периода
ГСОП=(tв-tот. пер.)zот. пер.=(18+1,6)168=4243,5 гр. сут.
Требуемое сопротивление теплопередаче ограждающих конструкций по условиям энергосбережения определяем методом интерполяции: Rэ.с.=1,461
Rэ.с.=1,461Rс.г=0,84 м2 С Вт
Определяем толщину утеплителя
ут = R-(1 в+ 1 1+ 2 2+ 4 4+1 н) ут = 1,461 - ( 18,7+
+0,222,04+0,0020,17+ 0,0250,93+123) 0,04 = 0,047 0,05м
Вывод: в результате теплотехнического расчёта была определена толщина утепляющего слоя покрытия. Толщину слоя принимаем 5см.
1.9 Определение глубины заложения фундамента
Несущим слоем является галечниковый.
Нормативная глубина сезонного промерзания грунта для г.Аягоз
dfn=1,3 м.
Расчетная глубина сезонного промерзания грунта df, определяется по формуле:
df=kh * dfn,
Где df - расчетная глубина сезонного промерзания грунта, м;
kh - коэффициент, учитывающий влияние теплового режима сооружения, так как здание с подвалом принимаем kh=0,7.
df=0.7 * 1.3= 0.91м.
Глубина заложения фундамента равна
d= df + (0,10,15),
где d - глубина заложения фундамента, м;
df - расчетная глубина сезонного промерзания грунта, м;
d= 0.91+ 0,15=1,06м
Из конструктивных особенностей здания глубина заложения фундамента равна 1.2м. Согласно требованиям СН РК 5.01-01.2013 Земляные сооружения, основания и фундаменты подошва фундамента должна залегать не менее 15 см в несущий слой грунта; - условие выполняется.
Окончательно принимаем глубину заложения не менее d = 1,3м;
2 РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ
В данном разделе произведено расчёт монолитного каркаса, с жестким соединением несущих элементов (колонны, ригели) в узлах в ортогональных направлениях плана здания. Каркас, состоящий из поперечных и продольных рам (рамный каркас). Действующие нагрузки определены при помощи программного комплекса ЛИРA-САПР.
ПК ЛИРA -- многофункциональный программный комплекс, предназначенный для проектирования и расчёта машиностроительных и строительных конструкций различного назначения. Расчёты в программе выполняются как на статические, так и на динамические воздействия. Основой расчётов является метод конечных элементов (МКЭ). Различные подключаемые модули (процессоры) позволяют делать подбор и проверку сечений стальных и железобетонных конструкций, моделировать грунт, рассчитывать мосты и поведение зданий в период монтажа и т.
2.1 Компоновка каркаса
Общие сведения.
Условия площадки строительства:
* нормативная снеговая нагрузка для III снегового района 100 кгсм2;
* нормативный скоростной напор ветра для III ветрового района 38 кгсм2;
* грунты II категории.
Условия эксплуатации здания: отапливаемое.
Уровень ответственности здания: II согласно, коэффициент надежности по назначению 0.95.
Характеристика проектных решений.
Железобетонные конструкции запроектированы в соответствии с требованиями:
* СП РК EN 1991-1-1:20022011 Еврокод 1. Воздействия на несущие конструкции. Часть 1-1. Общие воздействия. Собственный вес, постоянные и временные нагрузки на здания
* СП РК 2.01-101-2013 Защита строительных конструкций от коррозии.
Стальные конструкции запроектированы в соответствии с требованиями:
* СНиП РК 5.04-23-2002 Стальные конструкции
* Материал конструкций железобетон класса В25, арматура класса A-I и A-III.
2.2. Сбор нагрузок
На здание действуют следующие виды нагрузок: постоянная от покрытия; временная (снеговая), ветровая; постоянная нагрузка от перекрытия, полезная.
Постоянные нагрузки - это нормативные значения нагрузок от массы конструкций определенные по размерам, установленным в процессе проектирования на основе опытов предыдущих проектов и справочных материалов. Нагрузки от грунтов установлены в зависимости от грунта, его вида и плотности.
Переход к расчетным нагрузкам осуществлен путем умножения соответствующих нормативных нагрузок на коэффициент надежности по нагрузке f, который учитывает изменчивость нагрузок, зависящую от ряда факторов. Коэффициенты надежности по нагрузке устанавливают после обработки статистических данных наблюдений за фактическими нагрузками, которые отмечены во время эксплуатации сооружений. Эти коэффициенты зависят от вида нагрузки, вследствие чего каждая нагрузка имеет свое значение коэффициента надежности.
Приведем некоторые значения коэффициентов надежности по нагрузке для отдельных строительных конструкций:
1,1 - для железобетонных, бетонных (со средней плотностью свыше 1600 кгм[3]), деревянных, каменных и армокаменных конструкций;
1,3 - для бетонных (со средней плотностью 1600 кгм[3] и менее), изоляционных, выравнивающих и отделочных слоев (плиты, материалы в рулонах, засыпки, стяжки и т.д.), выполняемые на строительной площадке.
Для равномерно-распределенных временных нагрузок коэффициент f равен:
1,3 - при полном нормативном значении нагрузки менее 2 кПа;
1,2 - при полном нормативном значении нагрузки 2 кПа и более.
Коэффициенты по нагрузке, по материалу, по назначению здания задаются и учитываются программой ПК "ЛИРА" автоматически. Автоматически учитывается собственный вес конструктивных элементов, поэтому при сборе нагрузок задаем все нагрузки (нормативные) кроме веса монолитных железобетонных конструкций.
Коэффициенты надежности по нагрузке принимаем:
* для постоянной нагрузки γn=1,1;
... продолжение
Вы можете абсолютно на бесплатной основе полностью просмотреть эту работу через наше приложение.
МЕЖДУНАРОДНАЯ ОБРАЗОВАТЕЛЬНАЯ КОРПОРАЦИЯ
Дипломный проект
Сайлаукенов Данияр Аскарович
Цех птицефабрики по подращиванию молодняка кур в г.Аягоз
5В072900 - специальность Строительство,
специализация
Расчет и проектирование зданий и сооружений
Алматы, 2021
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН
МЕЖДУНАРОДНАЯ ОБРАЗОВАТЕЛЬНАЯ КОРПОРАЦИЯ
Факультет общего строительства
МОК 5В072900 Строительство
№ ФОС-0420 от 26.10.2020 г
Допущен к защите
Декан ФОС
_________ Р.С.Имамбаева
04 мая 2021 г.
Дипломный проект
на тему: Цех птицефабрики по подращиванию молодняка кур в г.Аягоз
5В072900 - специальность Строительство,
специализация
Расчет и проектирование зданий и сооружений
Выполнил: Сайлаукенов Д.
Руководитель:
Имамбаева Р.С.
Ответственный Имамбаева Р.С.
По направлению:
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН
Международная образовательная корпорация
ЗАДАНИЕ
на выполнение дипломного проекта
Студенту(ке): Сайлаукенов Данияр Аскарович
Тема дипломного проекта: Цех птицефабрики по подращиванию молодняка кур в г.Аягоз
Утверждено приказом по МОК: № ФОС-04220 от 26.10.2020 г.
Срок сдачи на факультет готового проекта: 17 апреля 2021 г.
Исходные данные к работе: Место строительства - г. Аягоз, 1-х этажный, высота здания-17,180 м, размеры в плане-19,00 х 52,82 м.
Расчетно-пояснительная записка:
а) архитектурно-конструктивный раздел - Введение, объемно-планировочные решения, архитектурно-конструктивные решения, теплотехнический расчет ограждающих конструкций (покрытия и перекрытия), определение глубины заложения фундамента.
б) расчетно-конструктивный раздел - Компьютерный расчет пространственного каркаса здания, расчет и конструирование монолитной колонны и фундамент.
в) раздел технологии и организации строительства - разработать технологическую карту на подземной части зданий, календарный план производства работ с применением программы MS PROJECT, стройгенплан на весь период строительства.
г) раздел охрана труда и техника безопасности - разработать основные положения по Технике безопасности при производстве строительно-монтажных работ, Электробезопасности на строительной площадке, Пожарной безопасности на строительной площадке, Охрана окружающей среды и экологии.
г) раздел экономики строительства - локальная смета на виды работы, входящих в технологическую карту, ресурсная и сводная сметы.
Перечень графического материала:
а) архитектурно-строительный раздел - фасады, планы, разрезы и узлы (указать конкретно, объем 2-3 листа);
б) расчетно-конструктивный раздел - КЖМКДК на рассчитываемые элементы (указать конкретно конструкцию, объем 2-3 листа);
в) раздел технологии и организации строительства - технологическая карта на подземной части зданий, календарный план производства работ, стройгенплан (2-3 листа листа).
Рекомендуемая литература, справочные и архивные материалы:
1. СП РК EN 1998-1:20042012. Проектирование сейсмостойких конструкций.
2. СН РК 3.02-07-2014 Общественные здания и сооружения
3. ... ... ... ... ... ... ... ... ... ... ... ... .
КАЛЕНДАРНЫЙ ПЛАН
ВЫПОЛНЕНИЯ ЭТАПОВ ДИПЛОМНОГО ПРОЕКТИРОВАНИЯ
Наименование мероприятия
Сроки выполнения
Форма отчетности
Утверждение темы ДП и руководителя
Приказ - - - - - - - - -
Приказ № ФОС-04220 от 26.10.2020 г.
Начало весеннего семестра
25.01.2021
Выдача календарного плана
Преддипломная практика
08.02.2021-19.03.2021
Отчет и дневник по практике
Основная работа над ДП технологические этапы и заключения проекта
График консультаций согласовать с руководителем
Преддипломная практика. Сбор информации по теме ДП
15.02.2021-02.04.2021
Реферат-отчет по преддипломной практике.
Конференция НИРС состоится в марте 2020 г.
Наименование раздела
Сроки выпол-нения
Дата представления материалов ДП для отчета
% выполнения, подпись
Подпись руководителя (консультант) раздела ДП
Подпись специалиста ОРдата
Норм
факт
Архитектурно-конструк-тивный раздел, Статический расчет рамы каркаса - 33%
3 нед.
15.02.21-19.02.21
33
Расчет элементов каркаса здания, подготовка одной технологической карты -33%
4 нед.
15.03.21-19.03.21
66
Календарный план приозводства работ, СГП - 24%.
Охрана труда и ТБ - 5%.
Экономика строительства - 5%.
4 нед.
12.04.21-16.04.21
90
95
100
Проверка ДП на плагиат, пред. защита
С 19.04.2021
с 26 апреля по 16 мая защита дипломных проектов
Студенты, не выполняющие данный график, к защите допущены не будут.
Ознакомлен
Студент ______________ __________________ Сайлаукенов Д.А.
(подпись, Ф.И.О.)
Научный руководитель_______________________ ________ Имамбаева Р.С.
(подпись, Ф.И.О.)
Ответственный по направлению ______________________ Имамбаева Р.С.
(подпись, Ф.И.О.)
МИНИСТЕРСТВО ОБРАЗОВНИЯ И НАУКИ РЕСПУБЛИКИ
КАЗАХСТАН
Международная образовательная корпорация
Факультет общего строительства
Специальность 5В072900 Строительство
АННОТАЦИЯ
На дипломный проект студента очной формы Сайлаукенов Данияр Аскарұлы
по теме: Цех птице фабрики по подращиванию ку молодняка г.Аягоз
Дипломный проект состоит из: пояснительной записки, содержащей 67 страниц , 11 таблиц , 8 листов чертежей формата А3.
В дипломном проекте представлены: введение, архитектурно-строительный часть, расчетно конструктивный часть, технологическая строительного производства, охрана труда и техники безопасноти, экономический раздел, заключения и список использованный источников.
Руководитель дипломного проекта Имамбаева Р.С
Дипломник Сайлаукенов Д.С
АННОТАЦИЯ
Күндізгі бөлімде оқитын Сайлаукенов Данияр Асқарұлының дипломдық жобасы үшін
тақырыбында: Аягөзде жас жануарларды өсіру зауытындағы құс фабрикасы
Дипломдық жоба мыналардан тұрады: 67 парақ, 11 кесте, А3 форматты суреттердің 8 парағы бар түсіндірме жазба.
Дипломдық жобада: кіріспе, сәулет-құрылыс бөлімі, есептеу конструктивті бөлігі, технологиялық құрылыс өндірісі, еңбекті қорғау және қауіпсіздік технологиясы, экономикалық бөлім, қорытындылар және пайдаланылған дерек көздерінің тізімі ұсынылған.
Дипломдық жобаның жетекшісі Имамбаева Р.С
Түлек Сайлаукенов Д.С
ANNOTATION
For the graduation project of full-time student Sailaukenov Daniyar Askaruly
on the subject: Workshop of poultry at the factory for rearing young animals in Ayagoz
The diploma project consists of: an explanatory note containing 67 pages, 11 tables, 8 sheets of A3 format drawings.
The diploma project presents: an introduction, an architectural and construction part, a computationally constructive part, a technological construction production, labor protection and safety technology, an economic section, conclusions and a list of sources used.
Head of the graduation project Imambaeva R.S
Graduate Sailaukenov D.S
СОДЕРЖАНИЕ
Введение
1 АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
0.1 Климатическая характеристика района и площадки строительства
1.2 Объемно-планировочные решение здания 1.3 Экспликация помещений 1.4 Конструктивные решения 1.5 Инженерные оборудование и сети
1.6 Теплотехнический расчет ограждающей конструкции
(наружная стена).
1.7 Определение глубины заложения фундамента
2 РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕ
2.1 Компоновка каркаса
2.2. Сбор нагрузок
2.3 Результаты автоматизированного расчёта
2.3.1 Исходные данные для расчета
2.3.2 Расчет
2.4 Расчет монолитного внецентренно нагруженного
фундамента под колону
2.4.1 Исходные-данные для проектирования
2.4.2 Определение нагрузок и усилий
2.4.3 Предварительные размеры подошвы фундамента
2.4.4 Определение краевого давления на основание
2.4.5 Расчет тело фундамента
2.4.6 Расчет продольной арматуры подколонника
2.4.7 Расчет поперечной арматуры подколонника
2.4.8 Расчет нижней части фундамента
2.5 Расчет прочности монолитной колонны
2.5.1 Расчет производим по результатам расчета на программном комплексе ЛИРА-САПР
3 ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
3.1 Земляные работы
3.2 Методы и последовательность производства работ
3.3 Организация и технология строительного процесса
3.5 Определение объема работ
3.6 Объем комплексно - механизированного способов процесса земляных работ
3.7 Калькуляция затрат машинного времени и затрат труда
3.8 Принципы построения календарного графика производства работ
3.9 Строительный генеральный план
3.9.2 Подсчет переходящего водоснабжения
3.9.3 Подсчет временного водопровода
3.9.4 Расчет временного электроснабжения
3.9.5 Расчет количества прожекторов
4 ОХРАНА ТРУДА И ТЕХНИКА БЕЗТОПАСНОСТИ
4.1 Техника безопасности при производстве строительно-монтажных работ
4.2 Электробезопасность на строительной площадке
4.3 Противопожарные мероприятия
4.4 Охрана труда и окружающей среды
5. ЭКОНОМИЧЕСКАЯ ЧАСТЬ
5.1. Расчет сметной стоимости строительства (ручной способ)
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ пред
ВВЕДЕНИЕ
Промышленное производство, как известно, является одним из обязательных условий нормальной жизнедеятельности современного общества. Главные цели это - создание нужной для жизни человека актуальной среды, вид и удобство которой складывались степенью формирования общества, его уровнем культуры, достижениями науки и техники. Данная актуальная среда, именуемая архитектурой, реализуется в зданиях, обладающих внутреннее место, комплексах строений и построек, концентрирующих внешнее пространство - дороги и участка.
В нынешнем представлении строительства - это мастерство планировать и создавать сооружения, постройки и их сложные комплексы. Она образует все актуальные процессы. Согласно собственному воздействию архитектура - один с наиболее существенных и древнейших искусств. Влияние её образных фигур регулярно воздействуют на человека, так как вся его жизнедеятельность в окружении архитектуры. Совместно с этим, формирование производственной архитектуры потребует существенных расходов социального труда и периода. По этой причине в область условий, предъявляемых к архитектуре наравне с многофункциональной необходимостью, удобством и красой вступают условия промышленной необходимости и экономичности. Помимо разумной распланировки помещений, надлежащим этим либо другим многофункциональным действиям практичность абсолютно всех строений гарантируется точным распределением лестниц, размещением оборудования и инженерных устройств (санитарные приборы, отопление, вентиляция). Подобным способом, модель сооружения в значительным обусловливается многофункциональной закономерностью, однако совместно она строится по законам красоты.
Снижение расходов в строительстве исполняется оптимальными объемно - планировочными решениями строений, точным подбором строительных и отделочных материалов, облегчением конструкции, улучшением способом постройки. Основным финансовым запасом считается увеличение производительности применения территории.
Строительство, являясь материалоемким, трудоемким, капиталоемким, энергоемким и наукоемким производством, содержит в себе решение многих локальных и глобальных проблем, от социальных до экологических.
Одним из главных этапов строительства является проектирование и расчет здания.
Первостепенным в разработке проекта любого здания является не только рациональный выбор объемно-планировочных и архитектурных решений, но и правильное расположение объекта в среде городской застройки. Здание должно удовлетворять принципам комфортабельности, вписываться в архитектурный облик города, сохраняя уникальность, эстетичность и современность.
В данной дипломной работе рассчитывался проект цеха птицефабрики по подращиванию кур молодняка, расположенный по адресу: ВКО в городе Аягоз в районе Мясокомбинат.
Расчетно-пояснительная записка содержит такие разделы, как: архитектурно-строительный раздел, расчетно-конструктивный раздел, раздел технологии и организации строительного производства, раздел экономики строительства.
Составление сметного расчета стоимости строительства, локальных смет позволяет оценить материалоемкость и целесообразность проекта строительства объекта.
В любом производстве, в том числе и в строительстве, человеческие ресурсы и труд требуют обеспечения безопасных, комфортных и защищенных в правовом смысле условий. Для этого разрабатывается комплекс мероприятий по технике безопасности и охране труда, которые освещены в соответствующем разделе.
1 АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
1.1 Природно-климатические условия площадки строительство гидрогеологические характеристики грунтов основания
Город Аягоз находится на крайнем юго-востоке степи Сарыарка и в южной часть Восточно-Казахстанской области. Город расположен в полупустынной природной зоне обоим берегам протекающей через город одноименной реки Аягоз.
Площадка под строительства расположена в районе Мясокомбинат в городе Аягоз. Поверхность площадки ровная, со слабым понижением в северном направлении. Уклон площадки по разности отметок устьев скважин составляет 0.12 метра. С поверхности насыпным грунтом суглинком со строй-мусором до 20%. Мощность отложений 0.7м. Аллювиально-пролювиально средне-верхнечетвертичные отложения (арQ п.щ) представлены суглинком коричневыми, полутвердыми мощность 0,7 -1,1м. Мезозойские отложения представлены дресвяно-щебнистым грунтом, серого цвета, слабовыветрелым и песчаником прочным кварцевым Мощность отлжений 6,2-7,3 м. Подземные воды выработками не вскрыты до разведанной глубины 8,0м нормативная глубина сезонного промерзания 1,3 м. Сейсмичность района строительства 5-6 баллов.
Таблица 1.1. Физические свойства грунтов
№ пп
Характеристики
ИГЭ-2 суглинок полутвердый
1
Влажность на границе текучести, д.ед
0,25
2
Влажность на границе раскатывания, д.ед
0,14
3
Число пластичности
0,11
4
Природная влажность, д.ед
0,14
5
Коэффициент водонасыщения
0,26
6
Показатель текучести
0,25
7
Плотность, гсм3
1,78
8
Плотность водонасыщенного грунта, гсм3
2,10
9
Плотность в сухом состоянии, гсм3
1,56
10
Плотность частиц грунта, гсм3
2,71
11
Пористость, %
42,4
12
Коэффициент пористости
0,74
13
Коэффициент фильтрации,
мсут
0,07
14
Модуль деформации при естественной влажности, кгссм
100
15
Модуль деформации при замачивании, кгссм2
70
16
Угол внутреннего трения при естественной влажности,
градус
24
17
Угол внутреннего трения при замачивании, градус
20
18
Сила сцепления при водонасыщении, кгссм2 .
0,24
19
Сила сцепления при естественной влажности,
кгссм2 .
,028
Таблица 1.2 Грансостав
Размер частиц, мм
10
10-5
5-2
2
Щебенисто-дресвяный грунт
36,4
18,6
16,5
28,5
Таблица 1.3 Расчетные параметры района строительство
Температура воздуха наиболее холодных суток С обеспеченностью 0.98
-42
Температура воздуха наиболее холодных суток С обеспеченностью 0.92
-41
Температура воздуха наиболее холодной пятидневки С обеспеченностью 0.98
-40
Температура воздуха наиболее холодной пятидневки С обеспеченностью 0.92
-37
Температура воздуха С обеспеченностью 0.94
-43
Средняя суточная амплитуда температуры воздуха наиболее холодного меяца С
11,6
Средняя месячная относительная влажность воздуха наиболее холодного месяца %
75
Таблица 1.4 Среднемесячные температуры г.Аягоз
Месяц
Среднемесячная температура
Месяц
Среднемесячная температура
Месяц
Среднемесячная температура
Январь
-15.8
Май
13.3
Сентябрь
12.7
Февраль
-14.5
Июнь
18.9
Октябрь
4.4
Март
-7.2
Июль
20.9
Ноябрь
-5.3
Апрель
5.9
Август
19.1
Декабрь
12.8
Контроль качества строительно-монтажных работ осуществлять в строгом соответствии с требованиями:
· СН РК 5.03-07-2013 "Несущие и ограждающие конструкции";
· СП РК 5.01-101-2013 "Земляные сооружения, основания и фундаменты";
· СП РК 1.03-106-2012 "Охрана труда и техника безопасности в строительстве";
· СП РК 2.04-108-2014 "Изоляционные и отделочные покрытия";
· СП РК 2.01-101-2013 "Защита строительных конструкций от коррозии".
1.2 Архитектурно - планировочное решение
Строительство здание прямоугольной формы в плане одноэтажное без подвала, имеет размеры в осях 119,00 х 52,82 м. за нулевую отметку принята отметка 1-ого этажа. Высота здания по коньку 17,180 м. Здание прямоугольной формы в плане. Конструктивная система здания - трехпролетная, железобетонная рамно-связевая каркасная система. Несущие конструкции здания - поперечные несущие сборные железобетонные рамы. - Фундаменты - монолитные столбчатые стаканного типа. - Рамы выполнены из монолитных железобетонных колонн сечением 400х400мм и сборных железобетонных ферм арочного типа сечением 3000х300мм. Колонны, расположенные в здании разделены на два типа - средние расположенные по осям Б и В, и крайние расположенные по осям А и Г.
Таблица 1.5. Экспликация помещений
№
Наименования
Площадь м2
1
Помещение для приема и сортировки яиц
216,4
2
Камера хранения
145,0
3
Выращивания молодняка до 3 недель
425,0
4
Доращивания от 3-16 недель
286,1
5
Содержания взрослой птицы 16-20 недель
286,1
6
Содержания взрослой птицы от 20-68 недель
595,7
7
Помещение для отбора здоровых цыплят
249,3
8
Выводной зал
456,3
9
Инкубатор птицеводческая
319,8
10
Дезкамера
73,5
11
Кладовая внешней тары
72,6
12
Помещения для храенения и приготовления дезраствора
78,3
13
Хранение корма
72,6
14
Помещения для сушки тары
74,3
15
Камера хранения
145,1
16
Лаборатория
145,1
17
Прием пищи
215,4
18
Помещения для сортировки здоровых цыплят
216,4
19
Тех. помещения
74,1
20
Тех. помещения
74,1
21
Тех. помещения
74,1
22
Тех. помещения
67,5
23
Тех. помещения
54,0
24
Электрощитовая
71,2
25
Дез.барьер чистая зона
108,5
26
Дез.барьер чистая зона
73,3
27
Женская СУ
20,7
28
Женская СУ
20,7
29
Мужская СУ
16,8
30
Мужская СУ
16,8
31
Мужская душевая
21,8
32
Женская душевая
21,8
1.3 Конструктивные решения
1.3.1 Конструктивная система здания - трехпролетная, железобетонная рамно-связевая каркасная система.
Несущие конструкции здания - поперечные несущие сборные железобетонные рамы.
Фундаменты - монолитные столбчатые.
Рамы выполнены из монолитных железобетонных колонн сечением 400х400мм и
Сборных железобетонных ферм арочного типа сечением 3000х300мм, а также подкрановых металлических балок двутаврового сечения 765х380мм.
Колонны расположенные в здании разделены на два типа - средние расположенные по осям Б и В, и крайние расположенные по осям А и Г.
Один пролет в осях между рамами составляет 18м, крайние пролеты составляют 17,4м.
Покрытие выполнено из сборных железобетонных ребристых предварительно напряженных плит размером 6000х3000м и толщиной 350мм уложенных на сборные железобетонные фермы.
Между несущими колоннами в осях А6-7, Б6-7, В6-7, Г6-7, А15-16, Б15-16, В15-16, Г15-16 установлены крестовые металлические связи. Конструкция связи выполнена из спаренных металлических уголков сечением 110х70х5мм.
В осях В-Г19 установлены дополнительные две колонны из металлического двутаврового профиля №36.
Кровля здания - двухскатная, трехпролетная.
На кровле в осях Б-В2-21 выполнены зенитные витражи. Габаритные размеры зенитных витражей в плане 108х6м. Поверху зенитных витражей уложены ребристые плиты покрытия, выполнена двухскатная кровля.
1.4 Инженерные оборудование и сети
Общие указания.
Рабочий проект инженерных систем разработан и выполнен на основании:
-задания на проектирование;
-архитектурно-планировочных чертежей;
и соответствует требованиям:
* СН РК 4.01-02-2011 "Внутренний водопровод и канализация зданий";
* ГОСТ 21.601-2011 "Рабочие чертежи. Водопровод и канализация";
* ГОСТ 21.205-93 "Условные обозначения элементов санитарно-технических систем";
* СП РК 2.02-101-2014 "Пожарная безопасность зданий и сооружений";
* Технический регламент "Общие требования к пожарной безопасности", утвержденный постановлением правительства Республики Казахстан от 16 января 2020 г.;
* СН РК 4.01-05-2002 "Инструкция по проектированию и монтажу сетей водоснабжения и канализации из пластмассовых труб". Рабочий проект отопления и вентиляции объекта Цех 6534м2, расположенный по адресу: в г.Аягоз в районе Мясокомбинат разработан на основании технологического задания, архитектурно-строительных чертежей и действующих нормативных документов:
* СН РК 4.02-01-2011 "Отопление, вентиляция и кондиционирование воздуха";
* СН РК 2.04-01-2017 "Строительная климатология";
* СН РК 2.04-21-2004* "Энергопотребление и тепловая защита гражданских зданий";
* МСН 2.04-02-2004 "Тепловая защита зданий"
* СП РК 4.02-05-2013 "Котельные установки".
Расчетная температура наружного воздуха для проектирования систем отопления - минус 20,1°С. Расчетные температуры наружного воздуха для проектирования систем вентиляции: в холодный период - минус 20,1°С; в теплый период - плюс 28.2°С.
Источник тепла - проектируемая собственная котельная, теплоноситель - вода с параметрами 95-70 °С. Теплоноситель готовится по четырех трубной схеме - две трубы для теплоснабжения систем отопления и вентиляции с параметрами 95-70°С и отдельно две трубы для системы ГВС. На вводе в здание цеха предусмотрен автоматический узел управления и контроля теплоснабжения систем отопления и вентиляции. системы отопления - с теплоносителем 95-70.С; системы горячего водоснабжения - с теплоносителем 60 ºС,
Отопление.
Отопление здания цеха рассчитано на компенсацию теплопотерь наружными ограждениями. Теплоносителем служит вода с параметрами 95-70°C, которая готовиться в проектируемой собственной котельной. Магистральные трубопроводы и трубопроводы, прокладываемые открыто, выполняются из водо-газопроводных или электросварных труб.
Системы отопления запроектированы 2-х трубные с попутным движением теплоносителя.
В качестве нагревательных приборов используются чугунные радиаторы МС-90 г. Караганда с автоматическими терморегуляторами. Удаление воздуха из системы отопления осуществляется с помощью автоматических воздуховыпускных кранов, устанавливаемых в верхних точках трубопроводов и нагревательных приборов.
Вентиляция.
В помещениях завода запроектирована обще-обменная приточно-вытяжная вентиляция с механическим и естественным побуждением.
Воздухообмены вспомогательно-служебных помещений рассчитаны по кратностям и по результатам расчетов ассимиляции выделяющихся вредностей.
Наружный воздух, в зимнее время подогретый, подается приточными камерами в помещения на компенсацию вытяжных систем.
В проекте заложено вентиляционное оборудование фирмы АВЗ (Казахстан). VTS (Польша)
Все воздуховоды выполнены, из не оцинкованной листовой стали. Монтаж систем отопления и вентиляции вести в соответствии с требованиями внутренние санитарно - технические устройства.
В проекте предусмотрены следующие системы водоснабжения и канализации:
* система хозяйственно-питьевого водопровода - В1;
* система противопожарного водопровода - В2;
* система горячего водопровода - Т3;
* система циркуляции горячего водопровода - Т4;
* система хозяйственно-бытовой канализации - К1;
* система производственной канализации - К3.
Сети хоз-питьевого водопровода и противопожарного водопровода приняты раздельные.
Система хозяйственно-питьевого водопровода.
Источник водоснабжения - городская сеть. Гарантированный напор в сети -___ м.
Система водопровода холодной воды - тупиковая c устройством одного ввода. На вводе предусмотрена установка водомерного узла диаметром 65 мм.
Расчетные расходы на хозяйственно-питьевые нужды приняты в соответствии со СП РК 4.01-101-2012 Внутренний водопровод и канализация зданий и сооружений " и СН РК 4.01-03-2013 "Водоснабжение. Наружные сети и сооружения". Расходы воды по объекту приведены в таблице основных показателей.
Сети проектируемых систем водопровода приняты - магистрали- из стальных водогазопроводных труб по ГОСТ 3262-75*, разводка по санузлам - из полипропиленовых труб PN20 SDR6 по СТ РК ГОСТ Р 52134-2010. Трубопроводы прокладываются открыто по полу, магистрали под потолком. Полипропиленовые трубопроводы изолируются гибкой трубчатой изоляцией (кроме подводок к сантех- приборам и технологическому оборудованию).
Система противопожарного водопровода.
Сети противопожарного водопровода - кольцевые с устройством двух вводов. Согласно СН РК 4.01-02-2011 табл. 1 для общественных зданий высотой до 28 м и объемом св. 25 м3, расход на внутреннее пожаротушение составляет 2 струи по 2,5 лс. По табл. 3 СН РК 4.01-41-2011 уточненный расход на внутреннее пожаротушение при высоте помещений 10 м для пожарных кранов Ø65 составит 2 струи по 3,3 лс. Напор у пожарного крана составит 14,6 м.
Внутреннее пожаротушение осуществляется из пожарных кранов Ф65 мм с рукавами длиной 20 м, диаметром спрыска наконечника пожарного ствола 16мм. В каждом пожарном шкафу предусматривается возможность размещения двух ручных огнетушителей.
Согласно Приложению 8 Технического регламента "Общие требования к пожарной безопасности", утвержденный постановлением правительства Республики Казахстан от 16 января 2009 г. для зданий со II степенью огнестойкости и категорией по пожарной опасности Д и при объеме здания св. 50 до 200 тыс. м³, расход на наружное пожаротушение составляет 15 лс.
Наружное пожаротушение с расходом 15 лсек осуществляется из пожарных гидрантов, расположенных на внутриплощадочных сетях водопровода, в пределах границы обслуживания проектируемого здания. Качество воды в водопроводе соответствует СТ РК ГОСТ Р 51232-2003 "Вода питьевая".
Сети проектируемых систем противопожарного водопровода приняты из стальных электросварных труб.
Система горячего водопровода.
Система горячего водоснабжения от котельной (см. часть ОВ). Циркуляция горячей воды осуществляется по магистралям, стоякам и полотенцесушителям. Сети проектируемой системы приняты из стальных водогазопроводных труб и полипропиленовых труб SDR6 PN 20 по СТ РК ГОСТ Р 52134-2010. Магистральные трубопроводы прокладываются под потолком. Необходимо предусмотреть тепловую изоляцию для подающих и циркуляционных трубопроводов системы горячего водоснабжения, включая стояки, кроме подводок к водоразборным приборам. Теплоизоляцию выполнить гибкой трубчатой изоляцией "К-FLEX". На ответвлениях от магистральной сети и стояках предусмотрена установка запорной арматуры.
Система хозяйственно-бытовой канализации.
Система бытовой канализации предусмотрена для отвода сточных вод от сантехнических приборов. Отвод стоков осуществляется самотеком. Трубопроводы прокладываются в по полу санузлов и монтируются из полиэтиленовых канализационных ПНД труб.Магистральные сети прокладываются под полом и монтируются из чугунных канализационных труб . Трубопроводы прокладываются с уклоном 0,02 к выпуску. На отводящих трубопроводах и стояках установлены прочистки и ревизии. Система канализации вентилируется через вытяжные части канализационных трубопроводов, которые выводятся на высоту 0,5 м выше скатной кровли. При производстве строительных работ предусмотреть уравнители электрических потенциалов от металлических сан. приборов из стальной проволоки диаметром 6 мм.
Система производственной канализации.
Система производственной канализации предусмотрена для отвода сточных вод от санитарных приборов, расположенных в общих моечных и от технологического оборудования кухни. Отвод стоков осуществляется самотеком. Cети монтируются из полиэтиленовых канализационных ПНД труб . Магистральные сети прокладываются под полом и монтируются из канализационных чугунных труб по ГОСТ 6942-98. Вытяжные части стояков выводятся через кровлю на высоту: от плоской кровли на 0,3 м. На выпуске системы предусмотрена установка жироуловителя.
При скрытой прокладке сетей и стояков водопровода и канализации в местах установки ревизий, прочисток и запорной арматуры предусмотреть лючки размером 300х400 мм. В местах прохождения через строительные конструкции трубопроводы прокладывать в гильзах.
Жесткая заделка труб в стенах и в фундаментах не допускается. Зазор между трубой и гильзой заделывается мягким водонепроницаемым материалом вдоль продольной оси. В местах поворота из вертикального в горизонтальное положение должны быть предусмотрены бетонные упоры. Стыковые соединения раструбных труб производятся с помощью резиновых колец.
Размер отверстий для пропуска труб через стены и фундаменты выполнить с зазором вокруг трубы - 200 мм. Зазор заполнить эластичным водо- и газонепроницаемым материалом (СН РК 4.01-02-2011 п. 10.8). Все стальные неизолированные трубопроводы, прокладываемые открыто, окрашиваются краской за 2 раза. Отверстия в стенах и перекрытиях, не показанные в разделе "КЖ", выполнить по месту.
Проект систем водоснабжения и канализации выполнен в соответствии с требованиями ГОСТ 21.601-2011 "Водопровод и канализация. Рабочие чертежи." Условные обозначения сан-тех. приборов и элементов систем водоснабжения и канализации приняты по ГОСТ 21.205-93 "Условные обозначения элементов санитарно-технических систем".
Электроосвещение.
Проект предусматривается рабочее, аварийное (эвакуационное и освещение безопасности) и ремонтное освещение. Напряжение сети рабочего и аварийного освещения 220 В, ремонтного 36В и 12В. Освещение выполняется светильниками с люминесцентными лампами и лампами накаливания. В коридоре и рекреациях освещение выполняется встраиваемыми в подвесной потолок светильниками с люминесцентными лампами.
Освещение учебных помещений выполняется светильниками с люминесцентными лампами с электронными пускорегулирующими аппаратами, обеспечивающими особо низкий уровень шума и рассеянного света, а также высокое качество освещения 9 коэффициент пульсации светового потока практически сведен к нулю, благодаря питанию ламп током высокой частоты. Светильники общего освещения класса устанавливаются рядами. Параллельно длинной стороне с окнами с раздельным включением и отключением рядов. Управление освещением осуществляется местными выключателями, установленными на высоте 1,8 м от уровня пола. Освещение классной доски выполняется зеркальными светильниками несимметричного светораспределения, устанавливаемыми параллельно доске. Светильники размещаются выше верхнего края на 0,3 м и 0,6 м в сторону класса перед доской.
Светильники и электроустановочные изделия выбираются в соответствии с назначением, характером среды и архитектурно-строительными особенностями помещений. Нормы освещенности и коэффициенты запаса принимаются в соответствии с СП РК.
Проектом предусматривается установка указателей выхода для аварийно-эвакуационного освещения, снабженных автономными источниками питания. В отдельных местах светильники аварийного освещения снабжаются блоками аварийного питания с аккумуляторными батареями, что позволяет обеспечить автономное аварийно-эвакуационное освещение в течение 2-х часов при отсутствии напряжения в сети.
Проектом предусматривается в учебных классах, оборудованных компьютерами, установка не менее 5 штепсельных розеток. Штепсельные розетки снабжаются защитными шторками и устанавливаются на высоте 1,8 м от уровня пола. Для обеспечения безопасности при поражении электрическим током, все розеточные сети защищаются устройствами защитного тока (УЗО) с отключающим номинальным током 30мА.
В качестве групповых щитков освещения к установке принимаются навесные модульные запирающие щитки типа ЩРНс. На вводе в щитки для защиты от возгорания устанавливаются устройства защитного отключения (УЗО) с током срабатывания 100мА.
Групповые сети освещения выполняются кабелем марки ВВГнг в ПВХ трубах, прокладываемых скрыто под штукатуркой и в полу вышележащего этажа. В техподполье кабели прокладываются открыто в ПВХ трубах.
Для обеспечения безопасности обслуживающего персонала от поражения электрическим током предусматривается заземление всех нормально нетоковедущих элементов электрооборудования, которые могут оказаться под напряжением при повреждении изоляции, путем присоединения всего светотехнического оборудования третьей жилой провода к заземляющей шине распределительного щита, согласно ПУЭ РК.
1.8 Теплотехнический расчет ограждающей конструкции
(наружная стена).
Рассчитать приведенное сопротивление теплопередаче наружной стены производственного здания с применением в качестве утепляющего слоя плит из стеклянного штапельного волокна URSA.
Район строительства - г.Аягоз.
Материал утепляющего слоя - плиты из стеклянного штапельного волокна URSA плотностью 20 кгм3.
Исходные данные:
* расчетная температура внутреннего воздуха - tint = 18 [о]С;
* расчетная относительная влажность воздуха ϕint = 50%;
* расчетная температура наружного воздуха - text = -37 [о]С;
* средняя температура отопительного периода tht = -8,4 [о]С;
* продолжительность отопительного периода zht = 221 сут;
* зона влажности - сухая [2];
* влажностный режим помещений здания - нормальный;
* температура точки росы - td = 7,4 [о]С;
* коэффициент условий соприкосновения с наружным воздухом - n = 1;
* коэффициент теплоотдачи внутренней поверхности стены - αint = 8,7 Вт(м2⋅[о]С);
* коэффициент теплоотдачи наружной поверхности утеплителя, обращенной в сторону вентилируемой прослойки - αext = 10,8 Вт(м2⋅[о]С);
* условия эксплуатации ограждающих конструкций - А;
* расчетный коэффициент теплопроводности утепляющего слоя (плиты из стеклянного штапельного волокна URSA) - λА = 0,043 Вт(м [о]С);
* расчетный коэффициент теплопроводности ветрозащитного слоя - λА = 0,046 Вт(м [о]С);
* расчетный коэффициент теплопроводности металла λ = 58 Вт(м [о]С)
Порядок расчета.
Рассчитываем величину градусо-суток отопительного периода Dd:
Dd = [18 - (-8,4)] ⋅ 221 = 5834 [о]С⋅сут.
Определяем
Rreg = 2,17 м[2]⋅ [о]СВт.
Принимаем в качестве возможного конструктивного решения стену СП ПС-С-Центр-100+30. Коэффициент теплотехнической однородности данной конструкции составляет r= 0,71.
Рассчитываем сопротивление теплопередаче по глади стены вне зоны теплопроводных включений Rо[усл] (от внутренней поверхности до вентилируемой прослойки):
Rо[усл] = 18,7 + (0,00858 + 0,10,043 + 0,0300,046) +110,8 = 3,19 м[2]⋅ [о]СВт.
По формуле Rо = Rо [усл]⋅ r определяем приведенное сопротивление теплопередаче
Rо = 3,19 ⋅ 0,71 = 2,26 м[2]⋅ [о]СВт .
По показателю приведенное сопротивление теплопередаче выбранная конструкция стены соответствует требованиям СН РК 2.04-04-2011(Rо = 2,26 м2⋅ [о]СВт Rreg = 2,17 м[2]⋅ [о]СВт).
Определяем величину расчетного температурного перепада Δtо между температурой внутреннего воздуха и температурой внутренней поверхности стены
Δtо = 1⋅ [18 - (-37)](2,26 ⋅8,7) = 2,8 [о]С.
В соответствии с нормами величина нормируемого температурного перепада Δtn должна быть не более (tint - td ), но не более 7 [о]С.
Поскольку (tint - td ) = 18 - 7,4 = 10,6 [о]С 7[о]С, принимаем Δtn = 7,0 [о]С.
Сопоставление величин Δtn и Δtо показывает, что и по данному показателю выбранная конструкция стены соответствует требованиям СН РК 2.04-04-2011
Теплотехнический расчет покрытия. СН РК 2.04-04-2011 тепловая защита зданий\
Рисунок 1.2-Схема ограждающей конструкции покрытия.
Таблица 1.3-Исходные данные:
№ слоя
Наименование слоя
,
кгм3
,
Втм С
,
м
R= ,
м С Вт
1
Жб плита
2500
2,04
0,22
0,108
2
Пароизоляция(1 слой рубероида)
600
0,17
0,002
0,047
3
Утеплитель URSA
59
0,04
0,05
1,25
4
Цементно-песчаная стяжка
1800
0,93
0,025
0,027
Величины теплотехнических показателей и коэффициентов:
- коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху n=0,9
- нормативная температура перепада
tн=0,8(tв-tточ. росы)=0,8(18-1,6)=10 С
106, следовательно, tн=6 С
- коэффициент теплоотдачи внутренней поверхности ограждающих конструкций в=8,7 Вт(м2 С)
oo коэффициент теплоотдачи наружной поверхности ограждающих конструкций н=23 Вт(м2 С)
oo расчётная температура наружного воздуха tн= -21 С
Требуемое сопротивление теплопередаче (расчёт ведём по средней температуре наиболее холодных суток, обеспеченностью 0,92).
R0тр.= (n (tв tн)) ( tн в)
R0тр = 0,9 (18+21)(6 8,7) = 0,84 (м2 С Вт)
Требуемое сопротивление теплопередаче по условиям энергосбережения Rэ.с. определяю в зависимости от данных по градусосуткам отопительного периода
ГСОП=(tв-tот. пер.)zот. пер.=(18+1,6)168=4243,5 гр. сут.
Требуемое сопротивление теплопередаче ограждающих конструкций по условиям энергосбережения определяем методом интерполяции: Rэ.с.=1,461
Rэ.с.=1,461Rс.г=0,84 м2 С Вт
Определяем толщину утеплителя
ут = R-(1 в+ 1 1+ 2 2+ 4 4+1 н) ут = 1,461 - ( 18,7+
+0,222,04+0,0020,17+ 0,0250,93+123) 0,04 = 0,047 0,05м
Вывод: в результате теплотехнического расчёта была определена толщина утепляющего слоя покрытия. Толщину слоя принимаем 5см.
1.9 Определение глубины заложения фундамента
Несущим слоем является галечниковый.
Нормативная глубина сезонного промерзания грунта для г.Аягоз
dfn=1,3 м.
Расчетная глубина сезонного промерзания грунта df, определяется по формуле:
df=kh * dfn,
Где df - расчетная глубина сезонного промерзания грунта, м;
kh - коэффициент, учитывающий влияние теплового режима сооружения, так как здание с подвалом принимаем kh=0,7.
df=0.7 * 1.3= 0.91м.
Глубина заложения фундамента равна
d= df + (0,10,15),
где d - глубина заложения фундамента, м;
df - расчетная глубина сезонного промерзания грунта, м;
d= 0.91+ 0,15=1,06м
Из конструктивных особенностей здания глубина заложения фундамента равна 1.2м. Согласно требованиям СН РК 5.01-01.2013 Земляные сооружения, основания и фундаменты подошва фундамента должна залегать не менее 15 см в несущий слой грунта; - условие выполняется.
Окончательно принимаем глубину заложения не менее d = 1,3м;
2 РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ
В данном разделе произведено расчёт монолитного каркаса, с жестким соединением несущих элементов (колонны, ригели) в узлах в ортогональных направлениях плана здания. Каркас, состоящий из поперечных и продольных рам (рамный каркас). Действующие нагрузки определены при помощи программного комплекса ЛИРA-САПР.
ПК ЛИРA -- многофункциональный программный комплекс, предназначенный для проектирования и расчёта машиностроительных и строительных конструкций различного назначения. Расчёты в программе выполняются как на статические, так и на динамические воздействия. Основой расчётов является метод конечных элементов (МКЭ). Различные подключаемые модули (процессоры) позволяют делать подбор и проверку сечений стальных и железобетонных конструкций, моделировать грунт, рассчитывать мосты и поведение зданий в период монтажа и т.
2.1 Компоновка каркаса
Общие сведения.
Условия площадки строительства:
* нормативная снеговая нагрузка для III снегового района 100 кгсм2;
* нормативный скоростной напор ветра для III ветрового района 38 кгсм2;
* грунты II категории.
Условия эксплуатации здания: отапливаемое.
Уровень ответственности здания: II согласно, коэффициент надежности по назначению 0.95.
Характеристика проектных решений.
Железобетонные конструкции запроектированы в соответствии с требованиями:
* СП РК EN 1991-1-1:20022011 Еврокод 1. Воздействия на несущие конструкции. Часть 1-1. Общие воздействия. Собственный вес, постоянные и временные нагрузки на здания
* СП РК 2.01-101-2013 Защита строительных конструкций от коррозии.
Стальные конструкции запроектированы в соответствии с требованиями:
* СНиП РК 5.04-23-2002 Стальные конструкции
* Материал конструкций железобетон класса В25, арматура класса A-I и A-III.
2.2. Сбор нагрузок
На здание действуют следующие виды нагрузок: постоянная от покрытия; временная (снеговая), ветровая; постоянная нагрузка от перекрытия, полезная.
Постоянные нагрузки - это нормативные значения нагрузок от массы конструкций определенные по размерам, установленным в процессе проектирования на основе опытов предыдущих проектов и справочных материалов. Нагрузки от грунтов установлены в зависимости от грунта, его вида и плотности.
Переход к расчетным нагрузкам осуществлен путем умножения соответствующих нормативных нагрузок на коэффициент надежности по нагрузке f, который учитывает изменчивость нагрузок, зависящую от ряда факторов. Коэффициенты надежности по нагрузке устанавливают после обработки статистических данных наблюдений за фактическими нагрузками, которые отмечены во время эксплуатации сооружений. Эти коэффициенты зависят от вида нагрузки, вследствие чего каждая нагрузка имеет свое значение коэффициента надежности.
Приведем некоторые значения коэффициентов надежности по нагрузке для отдельных строительных конструкций:
1,1 - для железобетонных, бетонных (со средней плотностью свыше 1600 кгм[3]), деревянных, каменных и армокаменных конструкций;
1,3 - для бетонных (со средней плотностью 1600 кгм[3] и менее), изоляционных, выравнивающих и отделочных слоев (плиты, материалы в рулонах, засыпки, стяжки и т.д.), выполняемые на строительной площадке.
Для равномерно-распределенных временных нагрузок коэффициент f равен:
1,3 - при полном нормативном значении нагрузки менее 2 кПа;
1,2 - при полном нормативном значении нагрузки 2 кПа и более.
Коэффициенты по нагрузке, по материалу, по назначению здания задаются и учитываются программой ПК "ЛИРА" автоматически. Автоматически учитывается собственный вес конструктивных элементов, поэтому при сборе нагрузок задаем все нагрузки (нормативные) кроме веса монолитных железобетонных конструкций.
Коэффициенты надежности по нагрузке принимаем:
* для постоянной нагрузки γn=1,1;
... продолжение
Вы можете абсолютно на бесплатной основе полностью просмотреть эту работу через наше приложение.
Похожие работы
Дисциплины
- Информатика
- Банковское дело
- Оценка бизнеса
- Бухгалтерское дело
- Валеология
- География
- Геология, Геофизика, Геодезия
- Религия
- Общая история
- Журналистика
- Таможенное дело
- История Казахстана
- Финансы
- Законодательство и Право, Криминалистика
- Маркетинг
- Культурология
- Медицина
- Менеджмент
- Нефть, Газ
- Искуство, музыка
- Педагогика
- Психология
- Страхование
- Налоги
- Политология
- Сертификация, стандартизация
- Социология, Демография
- Статистика
- Туризм
- Физика
- Философия
- Химия
- Делопроизводсто
- Экология, Охрана природы, Природопользование
- Экономика
- Литература
- Биология
- Мясо, молочно, вино-водочные продукты
- Земельный кадастр, Недвижимость
- Математика, Геометрия
- Государственное управление
- Архивное дело
- Полиграфия
- Горное дело
- Языковедение, Филология
- Исторические личности
- Автоматизация, Техника
- Экономическая география
- Международные отношения
- ОБЖ (Основы безопасности жизнедеятельности), Защита труда
