РЕФЕРАТ

Тема магистерской диссертации: Проектирование информационной системы строительного предприятия ОАО «АПМ ГРАДАР»

Магистерская диссертация выполнена на 96 страницах, содержит 23 таблицы, 33 рисунка, 4 формулы, 62 источника литературы.

Сегодня на рынке представлено множество решений информационных систем со своими особенностями и подходами к решению вопросов, с которыми она должна справляться. Однако часто происходит, что ни одна из предложенных систем не способна полностью подстроиться под нужды предприятия.

В таком случае оптимальным решением становится разработка собственной системы. Разработка любого продукта основывается на информационной модели, именно поэтому тема данной магистерской диссертации так актуальна на сегодняшний день.

Целью данной магистерской диссертации является проектирование и разработка элементов информационной системы для будущей внутрикорпоративной ИС компании ОАО «АПМ ГРАДАР», которая будет включать разработку требований к системе, основных принципов ее работы, схему данных и связей между ними.

Научная новизна данной магистерской диссертации заключается в совершенствовании уже существующих информационных моделей организации внутрикорпоративных систем с целью создания новой системы, которая будет соответствовать принципам работы конкретного предприятия, его организационной структуре и подстраиваться под определенные нужды данной компании.

Практическая значимость данного исследования состоит в применении результатов магистерской диссертации на предприятии ОАО «АПМ ГРАДАР», перед руководством которой стоит задача по частичному переходу с бумажного документооборота на электронный, а также в оптимизации бизнес процессов

компании, разработанные конкретно под данную компанию модули информационной системы, могут послужить толчком к дальнейшим действиям и реализации.

Эффективность проекта подтверждена расчетами таких показателей, как коэффициент эффективности проекта, период окупаемости, дисконтированный период окупаемости, чистый дисконтированный доход, внутренняя норма доходности и индекс прибыльности, что свидетельствует о жизнеспособности проекта и возможности получении компанией не только материальных выгод, но и улучшения бизнес-процессов предприятия в целом.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 3

АНАЛИЗ ПРЕДМЕТНОЙ ОБЛАСТИ 7НОРМАТИВНЫЕ ПРАВОВЫЕ ДОКУМЕНТЫ 7АНАЛИЗ СОВРЕМЕННЫХ ИНФОРМАЦИОННЫХ СИСТЕМ 8ВНЕДРЕНИЕ ИНФОРМАЦИОННЫХ СИСТЕМ НА ПРЕДПРИЯТИЯХ 23ВЫВОДЫ ПЕРВОГО РАЗДЕЛА 27
РАЗРАБОТКА ИНФОРМАЦИОННОЙ СИСТЕМЫ ОАО «АПМ ГРАДАР» 29ХАРАКТЕРИСТИКА ОАО «АПМ ГРАДАР» 29МОДЕЛЬ АРХИТЕКТУРЫ КОМПАНИИ 31КОНЦЕПТУАЛЬНАЯ МОДЕЛЬ ВНУТРИКОРПОРАТИВНОЙ ИС 44СОСТАВЛЕНИЕ ИНФОРМАЦИОННОЙ МОДЕЛИ ДАННЫХ 49СОСТАВЛЕНИЕ ИНФОРМАЦИОННОЙ МОДЕЛИ ДАННЫХ 57ВЫВОДЫ ВТОРОГО РАЗДЕЛА 61
ТЕХНИКО - ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРОЕКТА 63ИНТЕРФЕЙС ИНФОРМАЦИОННОЙ СИСТЕМЫ 63РАСЧЕТ ЭФФЕКТИВНОСТИ ПРОЕКТА 75ВЫВОДЫ ТРЕТЬЕГО РАЗДЕЛА 87

ЗАКЛЮЧЕНИЕ 88

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 90

ВВЕДЕНИЕ

Строительный комплекс Российской Федерации занимает одну из ключевых позиций в экономике страны. Согласно данным Росстата в 2010 году среднегодовая численность занятых в строительстве составила 5266, 5 тыс. чел. или 7, 8% процентов общего числа занятых в экономике. Объем строительных работ при этом составил 3998, 3 млрд. руб.

В деятельности современных строительных организаций информационные технологии играют значительную роль, способствуя повышению производительности труда и улучшению качества принимаемых решений. Разработано большое число программных систем, используемых на различных стадиях строительного процесса, в организациях, представляющие разные звенья договорных отношений, специалистами различного профиля.

Сметное программное обеспечение многократно повышает производительность труда инженера-сметчика, позволяет обмениваться информацией, проводить экспертизу сметных проектов, отражать результаты выполнения строительно-монтажных работ, формировать отчетные документы с минимальными затратами времени, контролировать исполнение строительных смет. Программное обеспечение для календарного планирования широко используется при управлении строительными проектами и позволяет внести значительные изменения в организацию процесса строительства. Специализированное программное обеспечение позволяет осуществлять учет, анализ, отчетность в условиях строительной отрасли. Специалисты- проектировщики широко применяют системы, как общего назначения, так и для проектирования.

Сложность задачи создания информационных систем в строительстве определяется многообразием компонентов строительных программных систем (сегодня на рынке представлено множество вариантов программного обеспечения для тех или иных задач, например, для сметных расчетов или

управления строительными проектами), необходимостью их интеграции, требованием учета специфических особенностей строительной отрасли. Таким образом, проблема анализа потребительского качества информационных систем строительных организаций является актуальной.

В то же время, пока не разработано единого комплекса моделей и методов для оценки потребительского качества информационных систем строительных организаций, учитывающего специфику строительной отрасли. Проблема приложения математических и инструментальных методов к оценке потребительского качества информационных систем строительных организаций нуждается в дальнейшей разработке. Эти обстоятельства обусловили выбор темы диссертационного исследования, предопределили его цель, задачи и структуру.

Любой программный продукт обладает своими особенностями и подходами к решению вопросов. Именно поэтому руководство предприятий часто сталкивается с проблемой выбора информационной системы, которая смогла бы с наибольшим успехом решать поставленные задачи и оправдала бы инвестиции на свое внедрение.

Однако часто происходит, что ни одна из предложенных систем не способна полностью подстроиться под нужды предприятия. В таком случае самым оптимальным решением становится разработка собственной системы. Разработка любого продукта основывается на информационной модели, именно поэтому тема данной магистерской диссертации «Проектирование информационной системы строительного предприятия» так актуальна на сегодняшний день.

Объектом данного исследования выступает компания ОАО «АПМ ГРАДАР», а предметом является внутрикорпоративная информационная система, которая решает вопросы автоматизации проектно- сметных, управленческих и учетных процессов для данной компании.

Основной целью диссертационного исследования является разработка и внедрение автоматизированной информационной системы на предприятии ОАО

«АПМ ГРАДАР».

Достижение поставленной цели потребовало решения следующих задач:

проанализировать существующие информационные системы строительных предприятий, определить их поход к решению задач, выявить преимущества и недостатки;
провести анализ компании ОАО «АПМ ГРАДАР», разработать архитектуру предприятия;
изучить проблематику профессиональной деятельности компании;
разработать требования, предъявляемые к будущей внутрикорпоративной системе;
разработать схему данных, на основе которой будет работать система, обозначить связи и типы их полей;
произвести расчет эффективности предлагаемого проекта.

Научная новизна данной магистерской диссертации заключается в совершенствовании уже существующих информационных моделей организации внутрикорпоративных систем с целью создания новой системы, которая будет соответствовать принципам работы конкретного предприятия, его организационной структуре и подстраиваться под определенные нужды данной компании.

Практическая значимость данного исследования заключается в применении результатов магистерской диссертации на предприятии ОАО «АПМ ГРАДАР», перед руководством которой стоит задача по переходу с бумажного документооборота на электронный, а некоторые готовые элементы информационной системы, разработанные конкретно под данную компанию, могут послужить толчком к дальнейшим действиям и реализации.

Теоретическую и методологическую основу исследования составили

труды отечественных и зарубежных ученых, посвященные проблемам экономики строительства, вопросам разработки и применения программного обеспечения в строительстве, автоматизации управленческой деятельности, объектно-ориентированного анализа предметной области, законодательные и нормативные акты Правительства РФ, материалы научных конференций и публикаций в периодической печати.

Эмпирической базой исследования являлись экспериментальные и статистические данные, собранные автором в процессе проектирования и создания ИС строительной организаций.

Инструментарий исследования составили такие программные продукты, как Microsoft Word, Paint, Microsoft Access и 1С Предприятие.

Структура магистерской диссертации состоит из реферата, введения, основной части, состоящей из трех разделов, заключения, списка использованной литературы.

В первом разделе рассмотрены основные нормативные правовые акты, регламентирующие ИС и проанализированы современные информационные системы, представленные на рынке. Во втором разделе исследована структура компании ОАО «АПМ ГРАДАР» и принципы ее работы, на основании которых разработаны элементы информационной модели для внутрикорпоративной системы. В третьем разделе представлены возможные результаты реализации проекта, рассчитана эффективность вложения денежных средств.

1 АНАЛИЗ ПРЕДМЕТНОЙ ОБЛАСТИ НОРМАТИВНЫЕ ПРАВОВЫЕ ДОКУМЕНТЫ

Сферу информационных систем регулируют различные нормативные правовые акты, специальные законы в области информации и информатизации, отраслевые законы, указы Президента РФ и Постановления Правительства РФ, акты министерств и ведомств, а также международные нормативные акты.

Среди перечисленных документов особое значение имеют следующие нормативные правовые акты: Федеральный закон «Об информации, информационных технологиях и о защите информации» № 149-ФЗ от 27 июля 2006 г. и Федеральный закон «Об электронной подписи» N 63-ФЗ от 6 апреля 2011 г.

Федеральный закон «Об информации, информационных технологиях и о защите информации» №149-ФЗ от 27. 07. 2006 регулирует отношения, возникающие в следующих сферах:

осуществление права на поиск, получение, передачу, производство и распространение информации;
применение информационных технологий;
обеспечение защиты информации.

Данный федеральный закон подразделяет информацию на общедоступную, которая может использоваться любыми физическими и юридическими лицами, и ограниченную, доступ к которой должен быть защищен.

Общедоступная информация представляет собой различные нормативно- правовые акты, информацию о состоянии окружающей среды, информацию о деятельности государственных органов и органов местного самоуправления и другую информацию, недопустимость ограничения доступа к которой установлена федеральными законами.

К информации, доступ к которой ограничен, можно отнести персональные данные граждан, сведения, содержащие государственную, коммерческую и служебную тайны.

С точки зрения данной магистерской работы интерес для нас представляет статья 13 рассматриваемого федерального закона, в ней идет речь об информационных системах. В данной статье упоминается такой термин, как оператор информационной системы (гражданин или юридическое лицо, осуществляющие деятельность по эксплуатации информационной системы, в том числе по обработке информации, содержащейся в ее базах данных) .

Согласно пункту 6 статьи 13 рассматриваемого федерального закона разработка и использование информационной системы определяет оператор данной информационной системы, то есть непосредственно сам разработчик и правообладатель, в том случае если информационная система не является государственной или муниципальной. Поэтому при разработке системы электронного документооборота важно уделить особое внимание сопровождающей документации.

Статья 16 рассматриваемого федерального закона содержит положения о защите информации. В пункте 4 данной статьи определены требования к оператору информационной системы, который должен их обеспечить для защиты информации.

АНАЛИЗ СОВРЕМЕННЫХ ИНФОРМАЦИОННЫХ СИСТЕМ

На сегодняшний день на российском рынке предложено множество систем как российских, так и зарубежных разработчиков.

Данные программные продукты отличаются не только по стоимости, но и способами реализации одних и тех же функциональных требований, платформами разработки и технологиями. Среди данного многообразия есть свои лидеры, однако это не мешает появлению на рынке новых решений.

Необходимо провести анализ сильных и слабых сторон существующих готовых систем, оптимальных для данного предприятия, верно оценить стоимость и потраченные силы.

В результате анализа сформируется вывод о необходимости приобретения готового продукта или же разработки собственного.

С учетом числа строительных организаций, численности их работников и роли строительного комплекса в экономике России задачи управления строительными организациями являются одними из наиболее актуальных, а информационные системы строительных организаций - одними из самых востребованных. В диссертации рассмотрены особенности информационных систем строительных организаций, их ключевые компоненты, основные тенденции их развития. На рисунке 1 приведена модель структуры информационной системы строительной организации.

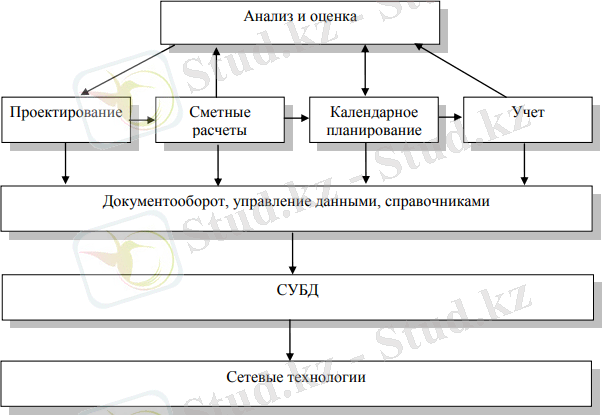

Рисунок 1 - Укрупненная структура ИС строительный организаций [12]

Анализ научных и технических публикаций и практики использования информационных систем в деятельности строительных организации позволяет выделить следующие особенности автоматизации строительных организаций: - ориентация на проект. В силу специфики строительства проект оказывается ключевым элементом системы. Методы, технологии и программные средства управления проектами играют значительную роль в информационной системе строительной организации. При этом разные подсистемы рассматривают проект с разных точек зрения и с разной степенью детализации. Высокий уровень риска для организации. Во многих случаях строительная организация берет на себя ответственность за ту или иную сторону строительства крупного объекта. Для многих таких организаций успешное выполнение работ по одному проекту определяют успешность функционирования компании в целом. Проектирование Сметные расчеты Анализ и оценка Документооборот, управление данными, справочниками Календарное планирование СУБД Учет Сетевые технологии взаимное переплетение технической и экономической информации. Например, смета является неотъемлемой частью проектно-сметной строительной документации и сама зависит от параметров проекта ориентация на холдинги. Во многих случаях строительные организации существуют в рамках крупных строительных холдингов. Такой холдинг может включать несколько организаций, осуществляющих проведение строительно-монтажных работ, а также несколько организаций выполняющих задачи, например, перевозка строительных грузов, материально-техническое снабжение, проектирование. Таким образом, информационные системы различных организаций должны интенсивно взаимодействовать между собой. Интеграция разнородных систем. Информационные системы строительных организаций включают множество различных систем: САПР, системы управления проектами, системы сметных расчетов, системы финансового анализа, учетные системы. Все эти компоненты должны взаимодействовать между собой. Высокий уровень ответственности. Результаты функционирования строительных

информационных систем воплощаются в конечном итоге в виде выполняемых работ и возводимых зданий. Соответственно гораздо выше по сравнению с другими отраслями и требования к безопасности: к безопасности для жизни и здоровья людей, безопасности для материальных объектов, безопасности с точки зрения охраны окружающей среды. Информационная система должна способствовать соблюдению государственных строительных норм и правил. Значительный объем государственного регулирования. Во-первых, в строительной области от предприятий требуется исполнение многочисленных норм и правил, государственных нормативов и расценок, которые информационная система должна, таким образом, поддерживать. Во-вторых, утверждение государственными органами значительной доли проектных решений. В-третьих, представители государственных органов имеют право и обязанность контролировать соблюдение норм и правил непосредственно во время выполнения строительств и по его окончанию. Это также предъявляет дополнительные требования к информационной системе, которая должна поддерживать государственные утвержденные формы документов, выдавать необходимые отчеты и оперативную информацию. Особый характер взаимоотношений между участниками строительного процесса. Специфика строительного комплекса заключается и в том, что участники строительного процесса (инвестор, заказчик, проектировщик, генеральный подрядчик, субподрядчики) интенсивно взаимодействуют между собой на всем протяжении строительства. При этом возникает значительный объем информационного обмена. Информационные системы систем различных субъектов строительного процесса, таким образом, должны быть связаны между собой и поддерживать возможность обмена электронными документами. Перечисленные особенности дают представление о специфике информационных строительных организаций, объясняют существующее большое число программных систем для строительства, и говорят об актуальности исследования потребительского качества информационных систем в строительной отрасли. Сегодня развитие

информационных систем строительных организаций характеризуется следующими основными тенденциями:
