Основное оборудование НПС
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ
РЕСПУБЛИКИ КАЗАХСТАН
НАО АТЫРАУСКИЙ УНИВЕРСИТЕТ НЕФТИ И ГАЗА ИМЕНИ САФИ УТЕБАВА
НЕФТЕГАЗОВЫЙ ФАКУЛЬТЕТ
ОТЧЕТ
По производственной практике 1
На тему Основное оборудование НПС
Выполнил:
обучающийся группы НГД(ПЭНГ) 19 ро
Сатанов Алишер Р.
Проверил:
Руководитель от университета Махамбетова Ш.К
Атырау-2021г.
Содержание:
1. Основное и вспомогательное оборудование НПС
1.1 Основное или технологическое оборудование НПС
1.2 Подсобно - хозяйственное или вспомогательное оборудование НПС
2. Схема работы НПС
3. Нефтеперекачивающие насосы и электроприводы НПС
3.1 Типы нефтеперекачивающих насосов и их применение
3.2 Приводы как элемент основного оборудования
4 .Вспомогательные системы НПС
4.1 Важность обеспечения НПС качественной системой вентиляции.
5 .Сооружение нефтеперекачивающей станции
5.1 Начальные этапы и их особенности
5.2 Основной этап возведения НПС
5.3 Завершение строительства
6.Литература
Основное оборудование НПС
НПС или нефтеперекачивающая станция - это комплекс различного рода оборудования и сооружений, главным предназначением которого является создание (при помощи насосов) в нефтепроводе давления для перекачки нефти от нефтепромыслов или НПЗ до конечной точки. В самом начале нефтепровода находиться ГНПС (головная нефтеперекачивающая станция), назначение этого объекта -- принимать подготовленную нефть с промысла или нефтепродукт с заводов. Нефть приходит на ГНПС с мест добычи, проходит через систему фильтров и поступает в резервуары. Оттуда начинается транспортировка по основной магистрали.
ППС -- Промежуточные нефтеперекачивающие станции, на нефтепроводе они размещаются через определенные расстояния (от 50 до 200 км), которые зависят от разных факторов: физических свойств нефти (в первую очередь -- вязкости), заданного расхода нефти (т.е. какое количество необходимо перекачивать за определенную единицу времени), диаметра нефтепровода, характеристики применяемых насосов и других условий. Текущая нефть преодолевает силу трения стенки трубы. Давление в нефтепроводе постепенно снижается, а на НПС оно снова повышается до параметров, которых будет достаточно для продолжения перекачки нефти до следующей станции.
Нефтепродуктоперекачивающая станция - перекачивает готовый нефтепродукт с заводов до мест потребления. Ее состав и назначение такие же как НПС.
Основное и вспомогательное оборудование НПС
В состав нефтеперекачивающей станции входит различное оборудование, которое условно делят на две группы: основное и вспомогательное.
Основное или технологическое оборудование НПС
* резервуарный парк (РП);
* узел фильтров -- грязеуловителей;
* магистральная насосная (МНС);
* подпорная насосная;
* система сглаживания волн давления (или ССВД, которая ставиться только на ППС);
* технологические нефтепроводы и запорно-регулирующая арматура;
* регуляторы давления;
* КПП СОД (камеры пуска и приема средств очистки и диагностики).
3
Подсобно - хозяйственное или вспомогательное оборудование НПС
* система водоснабжения;
* узел связи;
* административно -- хозяйственные здания;
* системы отвода стоков (бытовых и промышленных);
* ремонтные и механические мастерские;
* пожарное депо;
* понижающая трансформаторная;
* котельная;
* склады;
* гаражи и т.д.

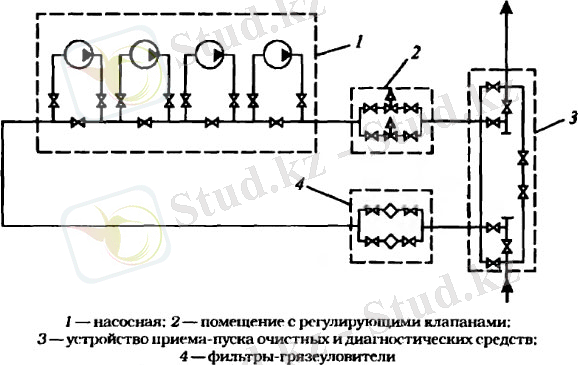

Схема работы НПС
Оборудование ГНПС предназначено для выполнения следующих операций: нефть выкачивается из резервуарного парка (с помощью подпорных насосов) и проходит через сеть узлов учета. При прохождении через них определяется оптимальное количество нефти, которое должно попасть в магистраль, чтобы процесс перекачивания не был нарушен. При выходе из насосной станции нефть следует очистить от различного рода загрязнений. Для этого предназначен такой элемент как фильтры-грязеуловители.
После очистки нефть оказывается в узле предохранительных устройств. По сути, это заключительный этап перед ее попаданием непосредственно в магистраль. Проходя через этот узел, определяются показатели давления, если они выше предельно допустимых значений, то излишки нефти возвращаются обратно в резервуары, а нужное количество отправляется по магистрали.
Повышение давления потока нефти в магистральном нефтепроводе, для дальнейшей транспортировки осуществляется на промежуточных нефтеперекачивающих станциях (ППС). В состав промежуточных НПС может входить резервуарный парк или станция может быть без РП. Есть разные способы работы нефтеперекачивающих станций, выбор режима работы зависит от наличия в составе НПС резервуаров.
1. Если нефтеперекачивающая станция не имеет в своем составе резервуарного парка, то такой режим работы называется из насоса -- в насос (т.е. предыдущий участок нефтепровода своим концом входит (подключается) напрямую во всасывающую линию насоса следующей станции);
2. Если в составе станции есть резервуарный парк, то перекачка жидкости производится через резервуары.
На НПС также устанавливаются камеры приема и пуска средств очистки и диагностики, которые используются для запуска и извлечения средств очистки стен трубопровода от загрязнений (парафиновых отложений), а также диагностических приборов, которые выявляю дефекты трубы.
4
Система регулирования давления при избыточном давлении сбрасывает излишки нефти в специальный накопительный коллектор. ССВД (системы сглаживания волн давления), назначение этой системы -- защита нефтепровода от гидравлических ударов, которые могут возникнуть во время аварийных остановок.
Нефтеперекачивающие насосы и электроприводы НПС
В качестве основного оборудования нефтеперекачивающих станций используются:
* нефтеперекачивающие насосы различного уровня (высоконапорные или низконапорные);
* электроприводы.
5
Типы нефтеперекачивающих насосов и их применение

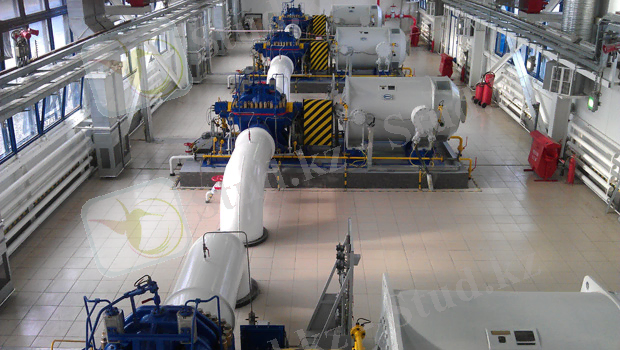

Что касается нефтеперекачивающих насосов, то они должны быть, прежде всего, высокопроизводительными (особенно если дело касается длинных нефтепроводных магистралей). Наиболее эффективно использование высоконапорных нефтеперекачивающих насосов. Объясняется это тем, что для более быстрого процесса перекачивания нефти давление внутри трубопровода должно быть как можно более высоким.
Насосы устанавливается в магистральной насосной, они могут соединятся параллельно или последовательно.
Низконапорные нефтеперекачивающие насосы могут использоваться в нефтепроводах средней и малой протяженности. Кроме того, их можно использовать в магистральном трубопроводе, однако только в качестве подпорных насосов (через который нефть попадает ... продолжение
РЕСПУБЛИКИ КАЗАХСТАН
НАО АТЫРАУСКИЙ УНИВЕРСИТЕТ НЕФТИ И ГАЗА ИМЕНИ САФИ УТЕБАВА
НЕФТЕГАЗОВЫЙ ФАКУЛЬТЕТ
ОТЧЕТ
По производственной практике 1
На тему Основное оборудование НПС
Выполнил:
обучающийся группы НГД(ПЭНГ) 19 ро
Сатанов Алишер Р.
Проверил:
Руководитель от университета Махамбетова Ш.К
Атырау-2021г.
Содержание:
1. Основное и вспомогательное оборудование НПС
1.1 Основное или технологическое оборудование НПС
1.2 Подсобно - хозяйственное или вспомогательное оборудование НПС
2. Схема работы НПС
3. Нефтеперекачивающие насосы и электроприводы НПС
3.1 Типы нефтеперекачивающих насосов и их применение
3.2 Приводы как элемент основного оборудования
4 .Вспомогательные системы НПС
4.1 Важность обеспечения НПС качественной системой вентиляции.
5 .Сооружение нефтеперекачивающей станции
5.1 Начальные этапы и их особенности
5.2 Основной этап возведения НПС
5.3 Завершение строительства
6.Литература
Основное оборудование НПС
НПС или нефтеперекачивающая станция - это комплекс различного рода оборудования и сооружений, главным предназначением которого является создание (при помощи насосов) в нефтепроводе давления для перекачки нефти от нефтепромыслов или НПЗ до конечной точки. В самом начале нефтепровода находиться ГНПС (головная нефтеперекачивающая станция), назначение этого объекта -- принимать подготовленную нефть с промысла или нефтепродукт с заводов. Нефть приходит на ГНПС с мест добычи, проходит через систему фильтров и поступает в резервуары. Оттуда начинается транспортировка по основной магистрали.
ППС -- Промежуточные нефтеперекачивающие станции, на нефтепроводе они размещаются через определенные расстояния (от 50 до 200 км), которые зависят от разных факторов: физических свойств нефти (в первую очередь -- вязкости), заданного расхода нефти (т.е. какое количество необходимо перекачивать за определенную единицу времени), диаметра нефтепровода, характеристики применяемых насосов и других условий. Текущая нефть преодолевает силу трения стенки трубы. Давление в нефтепроводе постепенно снижается, а на НПС оно снова повышается до параметров, которых будет достаточно для продолжения перекачки нефти до следующей станции.
Нефтепродуктоперекачивающая станция - перекачивает готовый нефтепродукт с заводов до мест потребления. Ее состав и назначение такие же как НПС.
Основное и вспомогательное оборудование НПС
В состав нефтеперекачивающей станции входит различное оборудование, которое условно делят на две группы: основное и вспомогательное.
Основное или технологическое оборудование НПС
* резервуарный парк (РП);
* узел фильтров -- грязеуловителей;
* магистральная насосная (МНС);
* подпорная насосная;
* система сглаживания волн давления (или ССВД, которая ставиться только на ППС);
* технологические нефтепроводы и запорно-регулирующая арматура;
* регуляторы давления;
* КПП СОД (камеры пуска и приема средств очистки и диагностики).
3
Подсобно - хозяйственное или вспомогательное оборудование НПС
* система водоснабжения;
* узел связи;
* административно -- хозяйственные здания;
* системы отвода стоков (бытовых и промышленных);
* ремонтные и механические мастерские;
* пожарное депо;
* понижающая трансформаторная;
* котельная;
* склады;
* гаражи и т.д.
Схема работы НПС
Оборудование ГНПС предназначено для выполнения следующих операций: нефть выкачивается из резервуарного парка (с помощью подпорных насосов) и проходит через сеть узлов учета. При прохождении через них определяется оптимальное количество нефти, которое должно попасть в магистраль, чтобы процесс перекачивания не был нарушен. При выходе из насосной станции нефть следует очистить от различного рода загрязнений. Для этого предназначен такой элемент как фильтры-грязеуловители.
После очистки нефть оказывается в узле предохранительных устройств. По сути, это заключительный этап перед ее попаданием непосредственно в магистраль. Проходя через этот узел, определяются показатели давления, если они выше предельно допустимых значений, то излишки нефти возвращаются обратно в резервуары, а нужное количество отправляется по магистрали.
Повышение давления потока нефти в магистральном нефтепроводе, для дальнейшей транспортировки осуществляется на промежуточных нефтеперекачивающих станциях (ППС). В состав промежуточных НПС может входить резервуарный парк или станция может быть без РП. Есть разные способы работы нефтеперекачивающих станций, выбор режима работы зависит от наличия в составе НПС резервуаров.
1. Если нефтеперекачивающая станция не имеет в своем составе резервуарного парка, то такой режим работы называется из насоса -- в насос (т.е. предыдущий участок нефтепровода своим концом входит (подключается) напрямую во всасывающую линию насоса следующей станции);
2. Если в составе станции есть резервуарный парк, то перекачка жидкости производится через резервуары.
На НПС также устанавливаются камеры приема и пуска средств очистки и диагностики, которые используются для запуска и извлечения средств очистки стен трубопровода от загрязнений (парафиновых отложений), а также диагностических приборов, которые выявляю дефекты трубы.
4
Система регулирования давления при избыточном давлении сбрасывает излишки нефти в специальный накопительный коллектор. ССВД (системы сглаживания волн давления), назначение этой системы -- защита нефтепровода от гидравлических ударов, которые могут возникнуть во время аварийных остановок.
Нефтеперекачивающие насосы и электроприводы НПС
В качестве основного оборудования нефтеперекачивающих станций используются:
* нефтеперекачивающие насосы различного уровня (высоконапорные или низконапорные);
* электроприводы.
5
Типы нефтеперекачивающих насосов и их применение
Что касается нефтеперекачивающих насосов, то они должны быть, прежде всего, высокопроизводительными (особенно если дело касается длинных нефтепроводных магистралей). Наиболее эффективно использование высоконапорных нефтеперекачивающих насосов. Объясняется это тем, что для более быстрого процесса перекачивания нефти давление внутри трубопровода должно быть как можно более высоким.
Насосы устанавливается в магистральной насосной, они могут соединятся параллельно или последовательно.
Низконапорные нефтеперекачивающие насосы могут использоваться в нефтепроводах средней и малой протяженности. Кроме того, их можно использовать в магистральном трубопроводе, однако только в качестве подпорных насосов (через который нефть попадает ... продолжение
