Геодезическое обеспечение при строительстве многопрофильной больницы в городе Петропавловск
НАО "Карагандинский технический университет имени Абылкаса Сагинова"
К. Т. Кушербаев
Геодезическое обеспечение при строительстве многопрофильной больницы в городе Петропавловск
ДИПЛОМНАЯ РАБОТА
образовательная программа: 6B07302 Геодезия и картография
Караганда 2022
НАО "Карагандинский технический университет имени Абылкаса Сагинова"
Допущен к защите
Зав. кафедрой__________
Хмыровой Е. Н.
"____"___________20__ г
ДИПЛОМНАЯ РАБОТА
На тему: Геодезическое обеспечение при строительстве многопрофильной больницы в городе Петропавловск
по образовательной программе: 6B07302 Геодезия и картография
Выполнил К. Т. Кушербаев
Руководитель
ст. преп. Е. В. Кайгородова
Караганда 2022
НАО "Карагандинский технический университет имени Абылкаса Сагинова"
Горный факультет
Образовательная программа: 6B07302 Геодезия и картография
кафедра Маркшейдерское дело и геодезия
Утверждаю:
Зав. Кафедрой Хмырова Е. Н.
____________________20__ г
ЗАДАНИЕ
ПО ДИПЛОМНОМУ ПРОЕКТУ (РАБОТЕ) СТУДЕНТА
_______________________Кушербаев Канат Талгатович____________________
(фамилия, имя, отчество)
1 Тема проекта (работы) Геодезическое обеспечение при строительстве многопрофильной больницы в городе Петропавловск
утверждена приказом по университету от 03 марта 2022г. № 255са
2 Срок сдачи студентом законченного проекта (работы) 08.06.2022
3 Исходные данные к проекту (работе) задание к дипломному проекту, отчеты по производственным практикам
4 Содержание пояснительной записки (перечень подлежащих разработке вопросов)
1 Физико-географические условия расположения объекта
2 Организация геодезических работ в строительстве
3 Геодезическое обеспечение строительства больницы
4 Геодезическое оборудование, применяемое при строительстве многопрофильной больницы
5 Экономическая часть
6 Охрана труда
7 Экология
Заключение
Список использованной литературы
5 Перечень графического материала (с точным указанием обязательных чертежей)
Лист 1 - Исполнительная схема монолитных колонн
Лист 2 - Исполнительная схема плиты перекрытия
Лист 3 - Разбивочная схема кладки ____
Лист 4 - Схема расположения временных реперов
Лист 5 - Разбивочная схема колонн и диафрагм жесткости
Лист 6 - Разбивочная схема технологических отверстий
6 Консультанты по работе (с указанием относящихся к ним разделов работы)
Раздел
Консультанты
Подпись, дата
Задание
выдал
Задание
принял
1 Физико-географические условия расположения объекта
Ст.преподователь
Кайгородова Е.В.
07.03.22
11.03.22
2 Организация геодезических работ в строительстве
12.03.22
21.03.22
3 Геодезическое обеспечение строительства больницы
22.03.22
26.04.22
4 Геодезическое оборудование, применяемое при строительстве многопрофильной больницы
27.04.22
01.05.22
5 Экономическая часть
02.05.22
11.05.22
6 Охрана труда
12.05.22
26.05.22
7 Экология
27.05.22
31.05.22
8 Нормативный контроль
31.05.22
08.06.22
7 Дата выдачи задания 07.03.2022__________________
Руководитель
(подпись)
Задание принял к исполнению
(подпись студента)
КАЛЕНДАРНЫЙ ПЛАН
Наименование этапов дипломного проекта (работы)
Срок выполнения
этапов проекта (работы)
Примечание
1 Физико-географические условия расположения объекта
07.03.22-11.03.22
выполнено
2 Организация геодезических работ в строительстве
12.03.22-21.03.22
выполнено
3 Геодезическое обеспечение строительства больницы
22.03.22-26.04.22
выполнено
4 Геодезическое оборудование, применяемое при строительстве многопрофильной больницы
27.04.22-01.05.22
выполнено
5 Экономическая часть
02.05.22-11.05.22
выполнено
6 Охрана труда
12.05.22-26.05.22
выполнено
7 Экология
27.05.22-31.05.22
выполнено
8 Нормативный контроль
31.05.22-08.06.22
выполнено
Студент-дипломник Кушербаев Канат Талгатович
Руководитель работы Кайгородова Евгения Владимировна
Аңдатпа
Дипломдық жұмыста Петропавл қаласындағы 510 орындық көпсалалы аурухананың құрылысы туралы ақпарат берілген. Аурухана кешені әртараптандырылған, тозығы жеткен жеті нысанның орнына салынады. Жоба денсаулық сақтау инфрақұрылымын дамытудың өңірлік ұзақ мерзімді жоспарлары аясында жүзеге асырылуда. Құрылыс Leica TS10 электронды тахеометр көмегімен жүзеге асырылады. Осы құрылғылардың көмегімен барлық тахеометрлық, атқарушы түсірулер жүргізілді, нүктелерді жер бедеріне шығару, реперлерді бекіту және басқа да геодезиялық жұмыстар жүргізілді. Қалыптарды биіктікпен орнатулар Leica NA720 оптикалық нивелирлармен орындалды. Мәліметтерді өңдеу Autodesk AutoCAD бағдарламалық құралымен орындалды. Бұл дипломдық жұмыста іздестіру жұмыстары кезінде, ғимараттардың, құрылыстардың, инженерлік коммуникациялардың жобаларын және олардың құрылысын аумаққа көшіру кезіндегі геодезиялық жұмыстардың құрамы мен мазмұны көрсетілген. Құрылыста қолданылатын геодезиялық аспаптар сипатталған. Деформацияларды аспаптармен бақылау әдістері, және де құрылыстардың пайдалану сапасын инженерлік бағалау.
Аннотация
Дипломная работа содержит сведения о строительстве Многопрофильной больницы на 510 коек в городе Петропавловск. Больничный комплекс построят взамен семи многопрофильных, изношенных и разрозненных объектов. Проект реализуют в рамках региональных перспективных планов развития инфраструктуры здравоохранения. Строительство производится с помощью электронных тахеометра Leica TS10. Выполнялись все тахеометрические, исполнительные съемки, вынос точек в натуру, закрепление реперов и прочие геодезические работы выполнялись данными приборами. Высотные установки опалубок, выполнялись оптическими нивелирами Leica NA720. Обработка данных выполнялась программным обеспечением Autodesk AutoCAD. В данной дипломной работе изложены состав и содержание геодезических работ при изысканиях, при перенесении на местность проектов зданий, сооружений, инженерных коммуникаций и их строительстве. Описаны геодезические приборы, применяемые в строительстве. Приведены методы инструментального наблюдения за деформациями, а также инженерной оценки эксплуатационных качеств зданий, сооружений.
Нормативные ссылки
В настоящем дипломном проекте использованы следующие нормативные документы:
СП РК 2.04-01-2017. Строительная климатология.
СП РК 2.01-101-2013 Защита строительных конструкций от коррозии.
СП РК 5.01-102-2013 Основания зданий и сооружений.
СН РК 3.01-01-2013 и СП РК 3.01-101-2013. Градостроительство. Планировка и застройка городских и сельских населенных пунктов.
СН РК 1. 03-03-2018. Геодезические работы в строительстве.
СП РК 1. 02-105-2014. Инженерные изыскания для строительства.
СП РК 1. 02-101-2014. Инженерно-геодезические изыскания для строительства.
СН РК 5.03-07-2013. Несущие и ограждающие конструкции.
ГОСТ 10180-2012. Бетоны. Методы определения прочности по контрольным образцам.
ГОСТ 18105-2010. Бетоны. Правила контроля и оценки прочности.
СП РК 3.02-107-2014. Общественные здания и сооружения.
СН РК 8.02-02-2011. Методики определения стоимости строительной продукции в Республике Казахстан
Определения
В настоящем дипломном проекте применяются следующие определения:
GPS - Global Positioning System. Спутниковая система навигации. Позволяет в любом месте Земли (не включая приполярные области), почти при любой погоде, а также в космическом пространстве вблизи планеты определить местоположение и скорость объектов.
Геодезический пункт - пункт геодезической сети, отменный на местности заложенным в землю центром и возведенным над ним знаком.
Дренаж - естественное либо искусственное удаление воды с поверхности земли, либо подземных вод.
Триангуляция - метод определения положения геодезических пунктов путем построения на местности систем треугольников, в которых измеряют все углы и длины некоторых базисных сторон.
Тахеометр - геодезический инструмент для измерения расстояний, горизонтальных и вертикальных углов. Близок к классу не повторительных теодолит, используется для определения координат и высот точек местности при топографической съёмке местности, при разбивочных работах, выносе на местность высот и координат проектных точек, прямых и обратных засечек, тригонометрического нивелирования и так далее.
Генеральный план (генплан, ГП) в общем смысле -- проектный документ, на основании которого осуществляется планировка, застройка, реконструкция и иные виды градостроительного освоения территорий.
Красные линии - линии, которые обозначают границы территорий общего пользования и подлежат установлению, изменению или отмене в документации по планировке территории. Красные линии отделяют общественные (публичные) территории от земельных участков, застраиваемых частными лицами. Названы по цвету обозначения на картах проектов планировки территории.
Обозначения и сокращения
В настоящем дипломном проекте применяются следующие сокращения:
ИГЭ - Инженерно-геологический элемент.
СП РК - Свод правил Республики Казахстан.
СН РК - Строительные нормы Республики Казахстан.
ППГР - Проект производства геодезических работ.
ППР - Проект производства работ.
ФАГС - Фундаментальная астрономо-геодезическая сеть.
ВАГС - Высокоточная астрономо-геодезическая сеть.
СГС-1 - Спутниковая геодезическая сеть 1 класса.
СНиП - Строительные нормы и правила.
ГГС - Государственная геодезическая сеть.
WGS - Всемирная геодезическая система (WGS) является стандартом для использования в картографии, геодезии и спутниковой навигации, включая GPS.
СК - Система координат.
ГОСТ (Государственный стандарт) - одна из основных категорий стандартов в СССР, сегодня межгосударственный стандарт в СНГ. Принимается Межгосударственным советом по стандартизации, метрологии и сертификации (МГС).
Содержание
Введение
Физико-географические условия расположения объекта.
1.1 Общие сведения
1.2 Рельеф и геоморфология
1.3 Инженерно-геологические условия площадки строительства
1.4 Гидрогеология
12
13
13
15
16
18
2 Организация геодезических работ в строительстве
19
2.1 Состав и виды геодезических работ
19
2.2 Создание планово-высотного обоснования
21
2.3 Проектная и нормативная документация для выполнения геодезических работ
3 Геодезическое обеспечение строительства больницы
22
24
3.1 Создание геодезической разбивочной основы
24
3.2 Перенесение проектной отметки
26
3.3 Организация геодезических работ при устройстве котлована
27
3.4 Устройство фундаментов
3.4.1 Проектные указания по устройству фундаментов
3.5 Вынос проекта многопрофильной больницы на местность
3.6 Геодезический контроль за геометрическими параметрами сооружений
3.7 Геодезические работы при устройстве инженерных сетей
3.8 Способы проверки вертикальности стен
4 Геодезическое оборудование, применяемое при строительстве многопрофильной больницы
4.1 Геодезические инструменты
4.1.1 Механический тахеометр Leica TS10
4.1.2 Оптический нивелир Leica NA 720
4.2 Современные программы для обработки данных измерений
4.2.1 Программное обеспечение AutoCAD
5 Экономическая часть
5.1 Исходные данные по многопрофильной больнице
5.2 Экономика района строительства
5.2.1 Основные технико-экономические показатели планируемой больницы
5.3 Сметная документация объекта
5.3.1 Объектный сметный расчёт
6 Охрана труда
6.1 Общие требования охраны труда
6.2 Требования охраны труда во время работы
7 Экология
7.1 Охрана окружающей среды
28
29
31
33
36
38
Заключение
53
Список используемых источников
54
Введение
Тема дипломной работы Геодезическое обеспечение при строительстве многопрофильной больницы в городе Петропавловск.
Многопрофильная больница в Петропавловске будет построена турецкой компанией YDA Holding совместно с BI Group.
Больница строится на площади 60 000 квадратных метров. С ноября 2019 года здесь забили сваи и начали приступать к проведению коммуникации. Все это для того, чтобы люди могли получить медицинскую помощь в комфортных условиях.
Больница будет состоять из семи корпусов. Сердцем медучреждения станет областная больница, в которую также войдут перинатальный, онкологический, кардиологический и многопрофильный центры, будет выделено крыло для инфекционного отделения, скорой помощи и кожно-венерологической клиники.
Предполагается внедрение инновационных технологий. Проведение позиционной томографии онкологическим больным, внедрение комбинированных операций. В настоящее время такие операции проводятся только в двух городах Казахстана: Нур-Султане и Алматы.
В больнице планируют внедрить множество новых технологий, в том числе хирургию. Это позволит развивать местную медицину. Особое внимание уделяется оборудованию, оно должно быть современным. Это позволит врачам оказывать качественную помощь своим пациентам.
После завершения строительства ультрасовременной больницы все существующие помещения медицинских учреждений Петропавловска будут преобразованы в поликлиники для усиления связи с первичным звеном. Общая площадь объекта составляет 90 000 квадратных метров. Все фундаментные работы уже завершены, возведены все 7 этажей двух 7-этажных корпусов. Больница будет оснащена по последнему слову техники и будет соответствовать всем международным стандартам.
Не считая столицы, это будет первая больница в Казахстане, соответствующая стандартам JCI.
Аккредитация JCI (Joint Commission International) является наиболее престижной и объективной международной сертификацией в области здравоохранения, признанной золотым стандартом качества и является подтверждением соответствия медицинской организации международным медицинским и административным стандартам, а также требованиям по выполнению международных показателей безопасности пациентов.
1 Физико-географические условия расположения объекта
Общие сведения
Больничный комплекс расположен в северной части города и представлен в виде треугольной площадки. Его границы с северо-западной стороны обозначены ул. Жуковой, а с востока - ул. Промышленной, проходящей с западной стороны от АО СевКазЭнерго; с юга - прорывается на восток от ул. Жукова до ул. Промышленный.
С северо-запада к больнице примыкает лесной массив. На изгибе ул. Жукова в юго-восточном углу лесного массива расположен новый инфекционный госпиталь на 200 коек, построенный для борьбы с коронавирусом. С южной стороны проходит наружная магистральная тепловая сеть. С восточной стороны от ул. Промышленной к территории объекта примыкает коммунально-производственная зона.
Больничный комплекс разместится на площади 15 га. Он будет состоять из нескольких отдельных и сблокированных зданий:
основной корпус, состоящий из блоков A, B, C, D, E;
конференц-зал;
техническое здание и морг;
гараж для спецтехники
На территории больничного комплекса также предусмотрены:
подземный паркинг;
автостоянка на 59 машино-мест;
гостевая стоянка на 32 машино-места;
гостевая стоянка на 29 машино-мест;
накопительная площадка; зелёная зона;
вертолётная площадка.
Главный корпус занимает центральную часть больничного комплекса и состоит из 7-этажного основного корпуса (блоки А, В, С, D, Е), 2-этажного вестибюля и примыкающего к нему с южной стороны 2-этажного блока G [1].
Западная и восточная части госпиталя состоят из четырех блоков А, В и С, D, перпендикулярных друг другу, установленных под углом 45° к параллельной оси и образующих равностороннюю Г-образную форму. Высота блоков А, В и C, D - 7 этажей. Внутри длина Г-образных корпусов одинакова и составляет 47 м. Ширина корпусов 20 м. Элементом, соединяющим западный и восточный корпуса, является двухэтажный вестибюль и 7-этажный центральный корпус, который ориентирован строго в широтном направлении.
К вестибюльной части с южной стороны примыкает двухэтажное квадратное здание размерами 76,9х76,9 м, в котором будут расположены онкологическое отделение и операционная. С юго-западной стороны от онкологического корпуса планируется техническое здание для многопрофильной больницы с моргом в цокольном этаже.
Цокольные этажи онкологического корпуса и технического корпуса находятся ниже уровня земли под открытым небом. Спуск на открытый нижний уровень земли (-3 м) происходит по пандусу с юго-востока и отходит от южного коридора внешнего периметрального проезда. Стыковка пандуса и пересечения южного периметрального проезда осуществляется под углом 45°. Нижняя открытая площадка обеспечивает стоянку для прибывающих машин скорой помощи на 12 единиц.
Одноэтажный конференц-зал размером 30х30м расположен с западной стороны основного здания под углом 45°. Западный угол конференц-зала закруглен.
В северной части треугольной площадки комплекса будет построен подземный паркинг на 286 автомобилей. С восточной стороны к нему примыкает открытая автостоянка на 120 автомобилей для посетителей. Подземная парковка и внешняя парковка соединены пандусом.
В северной части комплекса по азимуту разместятся два 5-этажных жилых дома для сотрудников. Их фасады выходят на ул. Жукова. К югу от жилых корпусов расположена гостиница на 50 мест для больных, прибывающих издалека.
По проекту в жилом фонде будут проживать 309 человек. Существовавший жилищный фонд в районе составлял 2,1 тыс. кв. м. В основном это коттеджные дома с приусадебными участками. Проектом предусмотрен полный снос усадебных построек.
Для развития предусмотрены резервные площадки в юго-восточной и северо-западной частях.

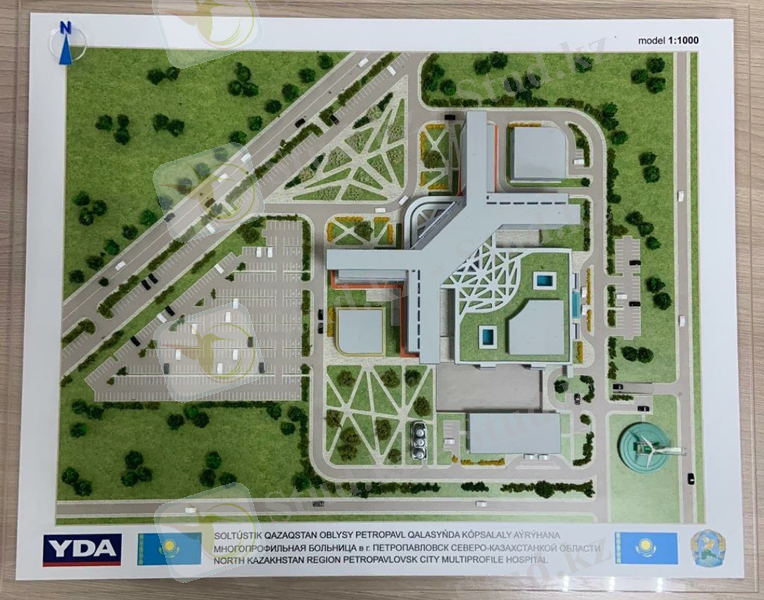

Рисунок 1 - Макет многопрофильной больницы в г. Петропавловск
1.2 Рельеф и геоморфология
Геоморфологически территория города приурочена к Ишим-Камышловской водораздельной равнине и долине реки Есиль.
Равнина Ишимо-Камышловского водораздела представляет собой равнинную недренируемую территорию со слабо врезанными заболоченными понижениями, которые часто встречаются в восточной и юго-восточной частях района. Заболоченные угодья представляют собой осоковые болота или промежуточную форму от понижений, заполненных талыми водами, до болот.
По степени дренированности и проявления современных физико-геологических процессов на описываемой территории выделяют плоские и склоновые участки равнины. Плоский участок равнины покрывает большую часть территории и весь слегка наклонен к реке Есиль. Абсолютные отметки поверхности колеблются от 138 м на востоке до 120 м на западе.
Склоновый участок равнины простирается вдоль берега реки Есиль шириной от 100 до 650 м, с уклоном от 0,026 до 0,030 %. Граница склонового участка на северо-западе проходит по правому берегу реки Есиль, на юго-западе, по горизонтали 120 м. Склон изрезан многочисленными трещинами и сетью оврагов, часть которых поднимается вверх. На отдельных участках развиваются оползневые процессы.
Долина реки Есиль в черте города имеет асимметричный поперечный профиль. Правый берег высокий 90-135 м, крутой с уклоном 45°-60°, обрывистый, обнаженный, изрезанный оврагами. Левый берег высотой 10-15 м, пологий.
В долине р. Есиль выделяются:
- низкая пойма;
- высокая пойма с останцами I надпойменной террасы;
- II-надпойменная терраса.
Низкие поймы прослеживаются вдоль современного русла реки и имеют абсолютные отметки поверхности 90-94,5 м. По левому берегу реки она тянется в виде полосы шириной 50-450 м в среднем 200-300 м. По правому берегу пойма чаще всего размыта или прослеживается в виде 3-5-метровой полосы.
Низкая пойма холмистая, лугово-травяная. В некоторых районах встречаются заболоченные понижения и старичные водоемы.
Превышение низкой поймы над меженным уровнем составляет 1,0-1,5 м. Во время паводка заливается речными водами реки Есиль.
Высокая пойма занимает большую часть долины реки Есиль и имеет абсолютные отметки площади 95-100 м. Есиль и имеет абсолютные отметки поверхности 95-100 м. В наиболее многоводные годы она также затапливается водами реки, за исключением останцев I-надпойменной террасы. Пойма луговая, холмистая, местами заболоченная.
Надпойменная терраса II является древнейшим геоморфологическим образованием реки Есиль. Прослеживается в виде трех останцев по правому берегу реки на абсолютных высотах 110-120 м [1].
1.3 Инженерно-геологические условия площадки строительства
Инженерно-геологические изыскания выполнены в 2019 г. Участок изыскательских работ расположен в г. Петропавловск, в новом микрорайоне "Шыгыс". На участке изысканий и прилегающей к участку территории наблюдается скопление поверхностных вод (заболоченные участки) в пониженных участках рельефа. Исследуемая территория относится к IB климатическому подрайону, согласно СП РК 2.04-01-2017 [2].
Поверхность территории изысканий характеризуется колебанием абсолютных отметок на момент производства работ (по устьям пробуренных скважин) в пределах 135.50-135.80 м. Площадка строительства состоит из следующих грунтов:
ИГЭ 1 - почвенно-растительный слой суглинистого состава, мощностью 0.3-0,6м.
ИГЭ 2 - суглинок коричневого цвета, от твердой до текучей консистенции, с прослоями и линзами песка и супеси мощностью до 20см. Мощность слоя составила 3.45,4 м.
- удельное сцепление 32.4 кПа;
- угол внутреннего трения 13.1°;
- модуль деформации 6.12 МПа;
- плотность грунта 2.03 тм3;
ИГЭ 3 - Глина, от твердой до тугопластичной консистенции, с прослойками и включениями щебня, дресвы и гипса, белого и бежевого цветов, с прослойками песка пылеватого, мощностью до 20 см.
Мощность слоя составила 9.021,0 м.
- удельное сцепление 52.0 кПа;
- угол внутреннего трения 6.5°;
- модуль деформации 2.76 МПа;
- плотность грунта 1.8 тм3.
ИГЭ 4 - Суглинок темно-серого цвета, твердой консистенции, с линзами песка пылеватого и глины, а также с прослойками супеси мощностью до 20 см. Вскрытая мощность слоя - 5.0м.
- удельное сцепление 9.6 кПа;
- угол внутреннего трения 24.1°;
- модуль деформации 11.35 МПа;
- плотность грунта 1.85 тм3.
На участке изысканий по данным бурения грунтовые воды вскрыты на глубине 1.8-3.5м, абсолютные отметки установившегося уровня составили 133.50 - 135.06м (рисунок 2). Амплитуда колебания уровня в изученном районе составила до уровня поверхности. Участок проектирования относится к подтопляемым поверхностными водами в весенний период [3].
Согласно СП РК 2.01-101-2013 подземные воды обладают средней углекислотной агрессией по отношению к бетонам марки W4, слабой углекислотной агрессией по отношению к бетонам марки W6; по отношению к бетону марки W4 на портландцементе не обладают сульфатной агрессией; по отношению к арматуре железобетонных конструкций при периодическом смачивании - среднеагрессивные; при постоянном погружении - неагрессивные, грунты незасолены.
Согласно СП РК 2.01-101-2013 грунты обладают сильной сульфатной агрессией по отношению к бетону марки W4 на портландцементе; средней сульфатной агрессией по отношению к бетону марки W6 на портландцементе; слабой сульфатной агрессией по отношению к бетону марки W8 на портландцементе. По степени агрессивности хлоридов на арматуру железобетонных конструкций, к бетону марки W4 и W6 - сильноагрессивная; к бетону марки W8 - средняя.
Согласно СП РК 2.01-101-2013 грунты обладают высокой степенью коррозийной активности по отношению к конструкции из углеродистой стали [4].
Грунты слагающие верхний горизонт основания участка проектирования повсеместно подвержены морозному пучению.
Нормативная глубина промерзания для г. Петропавловск согласно СП РК 5.01-102-2013 [5]:
180 см (для суглинков и глин),
219 см (для супесей, песков мелких и пылеватых),
235 см (для песков гравелистых, крупных и средней крупности),
266 см (для крупнообломочных грунтов).
Рисунок 2 - Инженерно-геологический разрез
1.4 Гидрогеология
По гидрогеологическому районированию территория города относится к артезианскому бассейну Ишим-Иртыша. Уровень грунтовых вод колеблется от 0-1 м в поймах рек и на небольших городских районах до 3-4 м на востоке, северо-востоке и юго-востоке города. Подземные воды питаются за счет инфильтрации атмосферных осадков. Равнинный рельеф с небольшими понижениями, водоупорными грунтами, все это приводит к задержке ливневых и талых вод, что приводит к затоплению территорий. Гидрогеологические условия района определяются геологическим строением, физико-географическими и геоморфологическими особенностями.
Эти факторы влияют на условия формирования, транзита и разгрузки подземных вод. Отложения разного состава обладают разными водопроницаемыми свойствами, которые определяются степенью пористости, типом заполнителя и водоотдачей пород [6].
Грунтовые воды в городе залегают на различной глубине, от 0 см до нескольких десятков и более метров от дневной поверхности. Глубина залегания зависит в основном от элемента рельефа.
Отводы от существующих скважин выполняются металлическими трубами диаметром 150 мм и ниже.
В целях улучшения инженерно-гидрогеологических условий проектом предусмотрены мероприятия по понижению уровня грунтовых вод. Согласно СН РК 3.01-01-2013 и СП РК 3.01-101-2013 на участках, предназначенных для строительства капитальных жилых и общественных зданий, обеспечить понижение уровня грунтовых вод необходимо (считая от проектной отметки участка) не менее чем на 2,0 м. Для территорий скверов и других зеленых насаждений - не менее 1,0 м [7].
Проектом предусмотрено выполнение закрытой горизонтальной дренажной системы на участке с залеганием грунтовых вод от 0 до 2,0 м, дополнительно для зданий с цокольными этажами - гидроизоляция подвальных помещений.
Дренажные воды, смешанные с ливневой канализацией, после отстаивания и очистки в течение вегетационного периода рекомендуются для полива городских зеленых насаждений.
Применение вышеуказанных профилактических мероприятий в незатопляемых застраиваемых территориях позволит во многих случаях соответственно предотвращать или ликвидировать наводнения как неблагоприятное гидрогеологическое явление для хозяйственной деятельности [1].
2 Организация геодезических работ в строительстве
2.1 Состав и виды геодезических работ
Инженерно-геодезические работы - это комплекс измерений, расчетов и построений в чертежах и в натуре, обеспечивающих правильное и точное расположение зданий и сооружений и установку их конструктивно-планировочных элементов в соответствии с геометрическими параметрами проекта и требованиями к нормативным документам. Работы являются неотъемлемой частью проектирования и строительства зданий. Отсюда следует, что их содержание и технологическая очередность должны формироваться этапами и технологией основного производства.
Геодезические работы в строительстве производятся в поставленном объеме и с поставленной точностью, что обеспечивает соответствие геометрических параметров проектной документации, требованиям строительных норм и правил при возведении и размещении строительных объектов. Работы разделяются на следующие основные виды: съемочные, трассировочные, разбивочные, а также исполнительные съемки, наблюдения за деформациями объектов строительства.
Съемочные и трассировочные работы предшествуют строительному проекту и производятся в ходе инженерных изысканий [15].
Разбивочные работы проводятся непосредственно в период строительства и ориентированы на вынос осей и точек, зданий и сооружений с проекта на местность.
Исполнительные съемки проводятся во время строительства и после его завершения с целью контроля за исполнением и качеством строительно-монтажных работ и подготовки нового плана застроенной территории.
Наблюдения за деформацией строительных объектов проводятся с начала их возведения до завершения строительства и при необходимости продолжаются в период эксплуатации. При выборе участка под строительство геодезические работы включают в себя сбор, анализ и обобщение материалов, необходимых для проектирования. Кроме того, в случае особо сложных физико-геологических процессов и высокоточных сооружений иногда организуются геодезические наблюдения за деформациями земной поверхности [11].
Для строительства производятся непосредственно топографо-геодезические изыскания и обеспечивают в геодезическом отношении иные варианты изысканий. При изготовлении строительных конструкций осуществляется контроль соответствия геометрических параметров формующего оборудования, а также статистический контроль геометрических параметров строительных конструкций. К геодезическим работам, связанных с их исполнением непосредственно на строительной площадке, относятся:
- создание геодезической разбивочной основы для разметки строительства, в том числе построение разбивочной сети строительной площадки и вынос в натуру главных или основных разбивочных осей зданий и сооружений, магистральных и внеплощадочных линейных сооружений, а также для монтажа технологического оборудования;
- разбивка внутриплощадочных, кроме магистральных, линейных сооружений или их частей, временных зданий (сооружений);
- создание внутренней разбивочной сети зданий (сооружений) на исходном и монтажном горизонтах и разбивочной сети под установку технологических оборудований, если это предусмотрено в проекте производства геодезических работ или в проекте производства работ, а также производство детальных разбивочных работ;
- геодезический контроль точности геометрических параметров зданий (сооружений) и исполнительные съемки завершенных объектов или их отдельных частей с составлением исполнительной геодезической документации;
- геодезические измерения деформаций оснований, конструкций зданий (сооружений) и их частей, если это предусмотрено проектной документацией, установлено авторским надзором или органами государственного надзора.
Вышеуказанные геодезические работы составляют неотъемлемую часть технологии строительно-монтажных работ и производятся по единому графику, увязанному со сроками выполнения строительного процесса и специальных работ. После завершения строительства составляется технический отчет по результатам проведенных при строительстве геодезических работ и составляется исполнительный генеральный план.
Создание геодезической разбивочной основы для строительства и геодезические измерения деформаций зданий (сооружений) и их частей в процессе строительства производятся заказчиком. В обязанности подрядчика входит исполнение геодезических работ в процессе строительства, геодезический контроль точности геометрических параметров зданий (сооружений) и исполнительные съемки.
В случае строительства крупных и сложных объектов и зданий выше 9 этажей проекты производства геодезических работ (ППГР) разрабатываются в порядке, установленном для разработки проектов производства работ (ППР). ППГР может разрабатываться как подрядчиком, так и специализированными проектными организациями (по заданию заказчика).
До начала выполнения геодезических работ на строительной площадке рабочие чертежи, используемые при разбивочных работах, должны быть проверены в части взаимной увязки размеров, координат и отметок и разрешены к производству техническим надзором заказчика.
Геодезические работы должны выполняться измерительными приборами требуемой точности. Геодезические приборы должны быть поверены и отрегулированы в установленном порядке, систематически проверяться до начала работ.
Геодезические работы начинаются после расчистки участка согласно проектной документации, освобождения от зданий, подлежащих сносу и вертикальной планировки [8].
2.2 Создание планово-высотного обоснования
Понятие о геодезических пунктах, положение которых фиксируется в общей совокупности геодезических координат, именуется плановой геодезической сетью.
Как правило, государственные геодезические сети состоят из четырех классов. Плановая сеть первого класса является самой точной среди остальных и покрывает всю территорию страны. Оставшиеся классы сетей являются сетями сгущения и строятся на основе предыдущих классов. При возведении плановых геодезических сетей I-, II-, III- и IV классов используют метод триангуляции.
В современном мире методы спутниковых измерений применяются для построения государственных сетей. В связи с этим было принято решение о создании трех рангов государственной геодезической спутниковой сети:
Фундаментальная астрономо-геодезическая сеть (ФАГС).
Высокоточная астрономо-геодезическая сеть (ВАГС).
Спутниковая геодезическая сеть 1 класса (СГС-1) [10].
Для уплотнения точек сетей в характерной расчетной области используется их сгущение. Планируемые сети сгущения объединяются в 2 разряда.
Для геодезического обеспечения сооружения создаются индивидуальные геодезические сети в виде временных реперов, плотность которых зависит от сложности ситуации. Именно такая опорная сеть используется при строительстве больницы. Подробнее об этом описано в подпункте 3.1.
Государственные высотные геодезические сети являются нивелирными сетями от 1 до 4 класса. За начало высот в странах СНГ был зафиксирован средний уровень Балтийского моря в 1825 г.
Для решения расширенного круга задач в строительстве разработана высокопроизводительная нивелирующая сеть.
Геодезическая разбивочная основа является предметом переноса проектных конструкций в натуру. Она выполнена в виде пунктов, которые при закреплении на местности образуют сеть, пригодную для построения внешней разбивочной сети и проведения исполнительных съемок.
Разбивочное обоснование представляет собой набор пунктов, в которых отметки высоты и плановые координаты обозначены реперами или марками. На формирование разбивочного обоснования влияют размеры здания, рельеф застраиваемой территории, своеобразие строения.
Как правило, строительная сетка служит разбивочным обоснованием для промышленных зданий, а красная линия - расположением гражданских и административных объектов.
По правилам градостроительства возведение сооружения за красной линией запрещено, так как за ними могут находиться значимые объекты, например, инженерные сети, автомобильные дороги и многое другое [7].
2.3 Проектная и нормативная документация для выполнения геодезических работ
Приказ Председателя Комитета по делам строительства и жилищно-коммунального хозяйства Министерства по инвестициям и развитию Республики Казахстан от 20 апреля 2018 года № 88-нқ. Зарегистрирован в Министерстве юстиции Республики Казахстан 4 мая 2018 года № 16863.
В соответствии с подпунктом 23-16 статьи 20 Закона Республики Казахстан от 16 июля 2001 года "Об архитектурной, градостроительной и строительной деятельности в Республики Казахстан", подпунктом 443 пункта 17 "Положения о Министерстве по инвестициям и развитию Республики Казахстан", утвержденного постановлением Правительства Республики Казахстан от 19 сентября 2014 года № 995, утверждено:
Три основных документа регламентируют геодезические работы. СН РК 1. 03-03-2018 Геодезические работы в строительстве включает требования к геодезической разбивочной основе, разбивочным работам, контролю точности строительно-монтажных работ, а также определяет условия обеспечения точности геодезических измерений. СП РК 1. 02-105-2014 Инженерные изыскания для строительства и СП РК 1. 02-101-2014 Инженерно-геодезические изыскания для строительства регламентируют исполнение всего комплекса геодезических работ при проведении инженерно-геодезических изысканий. Во многих СНиПах, относящихся к различным видам проектно-строительных работ, присутствуют разделы, устанавливающие требования к точности геодезической разбивки и разбивочной геодезической основы.
Геодезические работы в строительстве могут быть регламентированы местными и ведомственными строительными нормами. Применяются также нормативная и инструктивная документация Комитета геодезии и картографии Министерства цифрового развития, инноваций и аэрокосмической промышленности Республики Казахстан. Всего используется свыше 25 общеказахстанских стандартов и СНиПов, где приведены нормы и правила геодезических работ [9].
Строительство зданий и сооружений осуществляется по проектам. ключевым проектным документом, отражающим принципы организации грядущего строительства, является генеральный план (генплан) застройки участка местности, на котором представлены взаимное расположение зданий, сооружений и инженерных сетей, объекты благоустройства и озеленения. Топографический план территории, фиксирующий положение зданий и сооружений, а также рельефа местности после завершения строительства, называют исполнительным генпланом.
Помимо генпланов, для выполнения разбивочных работ, связанных с перенесением проектируемых объектов на местность, при проведении работ по вертикальной планировке и благоустройству территории застройки применяются разбивочные чертежи. Они составляются на основе генплана с учетом размещения пунктов геодезической основы на строительной площадке и содержат значения горизонтальных углов и расстояний, необходимые для перенесения на местность той или иной точки, линии, плоскости.
Для осуществления детальной разбивки зданий, сооружений, а также для решения прочих вопросов, связанных с выполнением геодезических работ на строительной площадке, применяются рабочие чертежи. Они представляют собой крупномасштабные и вертикальные разрезы зданий, сооружений.
К основным рабочим чертежам, используемым при геодезических работах, относятся заглавный лист проекта, план разбивки главных или основных осей, план фундаментов зданий, сооружений, площадок под оборудование, вертикальные разрезы, чертежи на монтажные работы и технологическое оборудование.
Наряду с основной характеристикой архитектурно-планировочного решения в заглавном листе проекта содержатся сведения по планово-высотной геодезической привязке объекта, связи абсолютных отметок с условными, а также указана условная нулевая отметка (уровень пола 1-го этажа).
На плане разбивки главных или основных осей здания или сооружения представлены главные оси, продольные и поперечные основные оси, характеризующие размеры строящегося объекта, указаны координаты пересечения осей, а также координаты углов поворота дорог, опор линий электропередачи, колодцев подземных инженерных сетей.
На плане фундаментов здания, сооружения представлены все разбивочные оси с привязками к ним отдельных частей фундамента, его габариты и отметки верхнего обреза, глубина заложения в грунте, расстояние между осями.
На плане фундаментов под оборудование показаны расположение осей фундаментов под оборудование, габариты и глубина их заложения с привязкой к основным осям здания, сооружения, а также разбивочные сведения закладных деталей и выпускаемых анкерных болтов.
На вертикальных разрезах здания, сооружения изображены глубина заложения фундаментов, размеры и отметки оконных и дверных проемов, а также конструкций и отдельных частей здания, сооружения.
Монтажные чертежи технологического оборудования применяются для выполнения точных геодезических разбивок основных и вспомогательных осей, а также для выноса проектных отметок.
В состав проектной документации, помимо упомянутых выше материалов, входит ряд иных документов. Например, чертежи по выносу в натуру проекта вертикальной планировки (картограмма земляных масс и т. При строительстве крупных и сложных объектов, а также многоэтажных крупнопанельных зданий обязательно наличие ППГР [8].
Геодезическое обеспечение строительства больницы
3.1 Создание геодезической разбивочной основы
Геодезическое разбивочное обоснование служит координацией для воздвижения объекта. Разбивочное обоснование создается для точного выявления высотного и планового расположения точек здания на строительном участке в виде фиксированных символов, создающих сеть, привязанную к ГГС.
План разбивочного обоснования должен соответствовать масштабу генерального плана объекта. Следует помнить о фактическом и проектном расположении нынешних постройках и сетей инженерии, о целостности временных реперов.
Имеется два вида разбивочных обоснований для проведения строительных работ:
- Разбивочное обоснование в форме сети, предусмотренное для проведения исполнительных съемок, переноса на местность основных осей.
- Наружное разбивочное обоснование, предназначенное для нанесения в натуру и фиксирования на местности расчетных данных возводимого сооружения.
Для геодезического обеспечения строительства объекта необходимы пункты ГГС, которые отсутствуют в округе района строительства. Следовательно, с использованием спутникового геодезического GPS прибора методом относительных спутниковых наблюдений с дифференциальными поправками от Петропавловской базы были созданы 3 репера близ территории строительства в системе координат WGS-84 и трансформированы в Петропавловскую городскую СК [10], а затем передан каталог координат (таблица 1) инженерно-геологической компанией ТОО Гео центр АСТАНА (рисунок 3).
Рисунок 3 - Размещение реперов, переданных ТОО Гео центр АСТАНА
Таблица 1
Каталог координат реперов
№
Наименование репера
X
Y
Z
1
RP1
6075164.454
3323972. 901
135.799
2
RP2
6075453.364
3323741.650
136.344
3
RP3
6075275.126
3323978.718
135.2353
На точность реперов воздействовали множество показателей, таких как количество доступных спутников, продолжительность наблюдений, наличие преград и другие. Впоследствии производится сгущение пунктов с целью наблюдения при обратной и прямой засечках смотря на расположение станции, используя временные марки (рисунок 4). Временные марки играют значительную роль при геодезическом обеспечении строительства, потому что изначальные пункты зачастую искажаются спецтехникой либо прочими работами.
Рисунок 4 - Временная геодезическая марки
... продолжение
Вы можете абсолютно на бесплатной основе полностью просмотреть эту работу через наше приложение.
К. Т. Кушербаев
Геодезическое обеспечение при строительстве многопрофильной больницы в городе Петропавловск
ДИПЛОМНАЯ РАБОТА
образовательная программа: 6B07302 Геодезия и картография
Караганда 2022
НАО "Карагандинский технический университет имени Абылкаса Сагинова"
Допущен к защите
Зав. кафедрой__________
Хмыровой Е. Н.
"____"___________20__ г
ДИПЛОМНАЯ РАБОТА
На тему: Геодезическое обеспечение при строительстве многопрофильной больницы в городе Петропавловск
по образовательной программе: 6B07302 Геодезия и картография
Выполнил К. Т. Кушербаев
Руководитель
ст. преп. Е. В. Кайгородова
Караганда 2022
НАО "Карагандинский технический университет имени Абылкаса Сагинова"
Горный факультет
Образовательная программа: 6B07302 Геодезия и картография
кафедра Маркшейдерское дело и геодезия
Утверждаю:
Зав. Кафедрой Хмырова Е. Н.
____________________20__ г
ЗАДАНИЕ
ПО ДИПЛОМНОМУ ПРОЕКТУ (РАБОТЕ) СТУДЕНТА
_______________________Кушербаев Канат Талгатович____________________
(фамилия, имя, отчество)
1 Тема проекта (работы) Геодезическое обеспечение при строительстве многопрофильной больницы в городе Петропавловск
утверждена приказом по университету от 03 марта 2022г. № 255са
2 Срок сдачи студентом законченного проекта (работы) 08.06.2022
3 Исходные данные к проекту (работе) задание к дипломному проекту, отчеты по производственным практикам
4 Содержание пояснительной записки (перечень подлежащих разработке вопросов)
1 Физико-географические условия расположения объекта
2 Организация геодезических работ в строительстве
3 Геодезическое обеспечение строительства больницы
4 Геодезическое оборудование, применяемое при строительстве многопрофильной больницы
5 Экономическая часть
6 Охрана труда
7 Экология
Заключение
Список использованной литературы
5 Перечень графического материала (с точным указанием обязательных чертежей)
Лист 1 - Исполнительная схема монолитных колонн
Лист 2 - Исполнительная схема плиты перекрытия
Лист 3 - Разбивочная схема кладки ____
Лист 4 - Схема расположения временных реперов
Лист 5 - Разбивочная схема колонн и диафрагм жесткости
Лист 6 - Разбивочная схема технологических отверстий
6 Консультанты по работе (с указанием относящихся к ним разделов работы)
Раздел
Консультанты
Подпись, дата
Задание
выдал
Задание
принял
1 Физико-географические условия расположения объекта
Ст.преподователь
Кайгородова Е.В.
07.03.22
11.03.22
2 Организация геодезических работ в строительстве
12.03.22
21.03.22
3 Геодезическое обеспечение строительства больницы
22.03.22
26.04.22
4 Геодезическое оборудование, применяемое при строительстве многопрофильной больницы
27.04.22
01.05.22
5 Экономическая часть
02.05.22
11.05.22
6 Охрана труда
12.05.22
26.05.22
7 Экология
27.05.22
31.05.22
8 Нормативный контроль
31.05.22
08.06.22
7 Дата выдачи задания 07.03.2022__________________
Руководитель
(подпись)
Задание принял к исполнению
(подпись студента)
КАЛЕНДАРНЫЙ ПЛАН
Наименование этапов дипломного проекта (работы)
Срок выполнения
этапов проекта (работы)
Примечание
1 Физико-географические условия расположения объекта
07.03.22-11.03.22
выполнено
2 Организация геодезических работ в строительстве
12.03.22-21.03.22
выполнено
3 Геодезическое обеспечение строительства больницы
22.03.22-26.04.22
выполнено
4 Геодезическое оборудование, применяемое при строительстве многопрофильной больницы
27.04.22-01.05.22
выполнено
5 Экономическая часть
02.05.22-11.05.22
выполнено
6 Охрана труда
12.05.22-26.05.22
выполнено
7 Экология
27.05.22-31.05.22
выполнено
8 Нормативный контроль
31.05.22-08.06.22
выполнено
Студент-дипломник Кушербаев Канат Талгатович
Руководитель работы Кайгородова Евгения Владимировна
Аңдатпа
Дипломдық жұмыста Петропавл қаласындағы 510 орындық көпсалалы аурухананың құрылысы туралы ақпарат берілген. Аурухана кешені әртараптандырылған, тозығы жеткен жеті нысанның орнына салынады. Жоба денсаулық сақтау инфрақұрылымын дамытудың өңірлік ұзақ мерзімді жоспарлары аясында жүзеге асырылуда. Құрылыс Leica TS10 электронды тахеометр көмегімен жүзеге асырылады. Осы құрылғылардың көмегімен барлық тахеометрлық, атқарушы түсірулер жүргізілді, нүктелерді жер бедеріне шығару, реперлерді бекіту және басқа да геодезиялық жұмыстар жүргізілді. Қалыптарды биіктікпен орнатулар Leica NA720 оптикалық нивелирлармен орындалды. Мәліметтерді өңдеу Autodesk AutoCAD бағдарламалық құралымен орындалды. Бұл дипломдық жұмыста іздестіру жұмыстары кезінде, ғимараттардың, құрылыстардың, инженерлік коммуникациялардың жобаларын және олардың құрылысын аумаққа көшіру кезіндегі геодезиялық жұмыстардың құрамы мен мазмұны көрсетілген. Құрылыста қолданылатын геодезиялық аспаптар сипатталған. Деформацияларды аспаптармен бақылау әдістері, және де құрылыстардың пайдалану сапасын инженерлік бағалау.
Аннотация
Дипломная работа содержит сведения о строительстве Многопрофильной больницы на 510 коек в городе Петропавловск. Больничный комплекс построят взамен семи многопрофильных, изношенных и разрозненных объектов. Проект реализуют в рамках региональных перспективных планов развития инфраструктуры здравоохранения. Строительство производится с помощью электронных тахеометра Leica TS10. Выполнялись все тахеометрические, исполнительные съемки, вынос точек в натуру, закрепление реперов и прочие геодезические работы выполнялись данными приборами. Высотные установки опалубок, выполнялись оптическими нивелирами Leica NA720. Обработка данных выполнялась программным обеспечением Autodesk AutoCAD. В данной дипломной работе изложены состав и содержание геодезических работ при изысканиях, при перенесении на местность проектов зданий, сооружений, инженерных коммуникаций и их строительстве. Описаны геодезические приборы, применяемые в строительстве. Приведены методы инструментального наблюдения за деформациями, а также инженерной оценки эксплуатационных качеств зданий, сооружений.
Нормативные ссылки
В настоящем дипломном проекте использованы следующие нормативные документы:
СП РК 2.04-01-2017. Строительная климатология.
СП РК 2.01-101-2013 Защита строительных конструкций от коррозии.
СП РК 5.01-102-2013 Основания зданий и сооружений.
СН РК 3.01-01-2013 и СП РК 3.01-101-2013. Градостроительство. Планировка и застройка городских и сельских населенных пунктов.
СН РК 1. 03-03-2018. Геодезические работы в строительстве.
СП РК 1. 02-105-2014. Инженерные изыскания для строительства.
СП РК 1. 02-101-2014. Инженерно-геодезические изыскания для строительства.
СН РК 5.03-07-2013. Несущие и ограждающие конструкции.
ГОСТ 10180-2012. Бетоны. Методы определения прочности по контрольным образцам.
ГОСТ 18105-2010. Бетоны. Правила контроля и оценки прочности.
СП РК 3.02-107-2014. Общественные здания и сооружения.
СН РК 8.02-02-2011. Методики определения стоимости строительной продукции в Республике Казахстан
Определения
В настоящем дипломном проекте применяются следующие определения:
GPS - Global Positioning System. Спутниковая система навигации. Позволяет в любом месте Земли (не включая приполярные области), почти при любой погоде, а также в космическом пространстве вблизи планеты определить местоположение и скорость объектов.
Геодезический пункт - пункт геодезической сети, отменный на местности заложенным в землю центром и возведенным над ним знаком.
Дренаж - естественное либо искусственное удаление воды с поверхности земли, либо подземных вод.
Триангуляция - метод определения положения геодезических пунктов путем построения на местности систем треугольников, в которых измеряют все углы и длины некоторых базисных сторон.
Тахеометр - геодезический инструмент для измерения расстояний, горизонтальных и вертикальных углов. Близок к классу не повторительных теодолит, используется для определения координат и высот точек местности при топографической съёмке местности, при разбивочных работах, выносе на местность высот и координат проектных точек, прямых и обратных засечек, тригонометрического нивелирования и так далее.
Генеральный план (генплан, ГП) в общем смысле -- проектный документ, на основании которого осуществляется планировка, застройка, реконструкция и иные виды градостроительного освоения территорий.
Красные линии - линии, которые обозначают границы территорий общего пользования и подлежат установлению, изменению или отмене в документации по планировке территории. Красные линии отделяют общественные (публичные) территории от земельных участков, застраиваемых частными лицами. Названы по цвету обозначения на картах проектов планировки территории.
Обозначения и сокращения
В настоящем дипломном проекте применяются следующие сокращения:
ИГЭ - Инженерно-геологический элемент.
СП РК - Свод правил Республики Казахстан.
СН РК - Строительные нормы Республики Казахстан.
ППГР - Проект производства геодезических работ.
ППР - Проект производства работ.
ФАГС - Фундаментальная астрономо-геодезическая сеть.
ВАГС - Высокоточная астрономо-геодезическая сеть.
СГС-1 - Спутниковая геодезическая сеть 1 класса.
СНиП - Строительные нормы и правила.
ГГС - Государственная геодезическая сеть.
WGS - Всемирная геодезическая система (WGS) является стандартом для использования в картографии, геодезии и спутниковой навигации, включая GPS.
СК - Система координат.
ГОСТ (Государственный стандарт) - одна из основных категорий стандартов в СССР, сегодня межгосударственный стандарт в СНГ. Принимается Межгосударственным советом по стандартизации, метрологии и сертификации (МГС).
Содержание
Введение
Физико-географические условия расположения объекта.
1.1 Общие сведения
1.2 Рельеф и геоморфология
1.3 Инженерно-геологические условия площадки строительства
1.4 Гидрогеология
12
13
13
15
16
18
2 Организация геодезических работ в строительстве
19
2.1 Состав и виды геодезических работ
19
2.2 Создание планово-высотного обоснования
21
2.3 Проектная и нормативная документация для выполнения геодезических работ
3 Геодезическое обеспечение строительства больницы
22
24
3.1 Создание геодезической разбивочной основы
24
3.2 Перенесение проектной отметки
26
3.3 Организация геодезических работ при устройстве котлована
27
3.4 Устройство фундаментов
3.4.1 Проектные указания по устройству фундаментов
3.5 Вынос проекта многопрофильной больницы на местность
3.6 Геодезический контроль за геометрическими параметрами сооружений
3.7 Геодезические работы при устройстве инженерных сетей
3.8 Способы проверки вертикальности стен
4 Геодезическое оборудование, применяемое при строительстве многопрофильной больницы
4.1 Геодезические инструменты
4.1.1 Механический тахеометр Leica TS10
4.1.2 Оптический нивелир Leica NA 720
4.2 Современные программы для обработки данных измерений
4.2.1 Программное обеспечение AutoCAD
5 Экономическая часть
5.1 Исходные данные по многопрофильной больнице
5.2 Экономика района строительства
5.2.1 Основные технико-экономические показатели планируемой больницы
5.3 Сметная документация объекта
5.3.1 Объектный сметный расчёт
6 Охрана труда
6.1 Общие требования охраны труда
6.2 Требования охраны труда во время работы
7 Экология
7.1 Охрана окружающей среды
28
29
31
33
36
38
Заключение
53
Список используемых источников
54
Введение
Тема дипломной работы Геодезическое обеспечение при строительстве многопрофильной больницы в городе Петропавловск.
Многопрофильная больница в Петропавловске будет построена турецкой компанией YDA Holding совместно с BI Group.
Больница строится на площади 60 000 квадратных метров. С ноября 2019 года здесь забили сваи и начали приступать к проведению коммуникации. Все это для того, чтобы люди могли получить медицинскую помощь в комфортных условиях.
Больница будет состоять из семи корпусов. Сердцем медучреждения станет областная больница, в которую также войдут перинатальный, онкологический, кардиологический и многопрофильный центры, будет выделено крыло для инфекционного отделения, скорой помощи и кожно-венерологической клиники.
Предполагается внедрение инновационных технологий. Проведение позиционной томографии онкологическим больным, внедрение комбинированных операций. В настоящее время такие операции проводятся только в двух городах Казахстана: Нур-Султане и Алматы.
В больнице планируют внедрить множество новых технологий, в том числе хирургию. Это позволит развивать местную медицину. Особое внимание уделяется оборудованию, оно должно быть современным. Это позволит врачам оказывать качественную помощь своим пациентам.
После завершения строительства ультрасовременной больницы все существующие помещения медицинских учреждений Петропавловска будут преобразованы в поликлиники для усиления связи с первичным звеном. Общая площадь объекта составляет 90 000 квадратных метров. Все фундаментные работы уже завершены, возведены все 7 этажей двух 7-этажных корпусов. Больница будет оснащена по последнему слову техники и будет соответствовать всем международным стандартам.
Не считая столицы, это будет первая больница в Казахстане, соответствующая стандартам JCI.
Аккредитация JCI (Joint Commission International) является наиболее престижной и объективной международной сертификацией в области здравоохранения, признанной золотым стандартом качества и является подтверждением соответствия медицинской организации международным медицинским и административным стандартам, а также требованиям по выполнению международных показателей безопасности пациентов.
1 Физико-географические условия расположения объекта
Общие сведения
Больничный комплекс расположен в северной части города и представлен в виде треугольной площадки. Его границы с северо-западной стороны обозначены ул. Жуковой, а с востока - ул. Промышленной, проходящей с западной стороны от АО СевКазЭнерго; с юга - прорывается на восток от ул. Жукова до ул. Промышленный.
С северо-запада к больнице примыкает лесной массив. На изгибе ул. Жукова в юго-восточном углу лесного массива расположен новый инфекционный госпиталь на 200 коек, построенный для борьбы с коронавирусом. С южной стороны проходит наружная магистральная тепловая сеть. С восточной стороны от ул. Промышленной к территории объекта примыкает коммунально-производственная зона.
Больничный комплекс разместится на площади 15 га. Он будет состоять из нескольких отдельных и сблокированных зданий:
основной корпус, состоящий из блоков A, B, C, D, E;
конференц-зал;
техническое здание и морг;
гараж для спецтехники
На территории больничного комплекса также предусмотрены:
подземный паркинг;
автостоянка на 59 машино-мест;
гостевая стоянка на 32 машино-места;
гостевая стоянка на 29 машино-мест;
накопительная площадка; зелёная зона;
вертолётная площадка.
Главный корпус занимает центральную часть больничного комплекса и состоит из 7-этажного основного корпуса (блоки А, В, С, D, Е), 2-этажного вестибюля и примыкающего к нему с южной стороны 2-этажного блока G [1].
Западная и восточная части госпиталя состоят из четырех блоков А, В и С, D, перпендикулярных друг другу, установленных под углом 45° к параллельной оси и образующих равностороннюю Г-образную форму. Высота блоков А, В и C, D - 7 этажей. Внутри длина Г-образных корпусов одинакова и составляет 47 м. Ширина корпусов 20 м. Элементом, соединяющим западный и восточный корпуса, является двухэтажный вестибюль и 7-этажный центральный корпус, который ориентирован строго в широтном направлении.
К вестибюльной части с южной стороны примыкает двухэтажное квадратное здание размерами 76,9х76,9 м, в котором будут расположены онкологическое отделение и операционная. С юго-западной стороны от онкологического корпуса планируется техническое здание для многопрофильной больницы с моргом в цокольном этаже.
Цокольные этажи онкологического корпуса и технического корпуса находятся ниже уровня земли под открытым небом. Спуск на открытый нижний уровень земли (-3 м) происходит по пандусу с юго-востока и отходит от южного коридора внешнего периметрального проезда. Стыковка пандуса и пересечения южного периметрального проезда осуществляется под углом 45°. Нижняя открытая площадка обеспечивает стоянку для прибывающих машин скорой помощи на 12 единиц.
Одноэтажный конференц-зал размером 30х30м расположен с западной стороны основного здания под углом 45°. Западный угол конференц-зала закруглен.
В северной части треугольной площадки комплекса будет построен подземный паркинг на 286 автомобилей. С восточной стороны к нему примыкает открытая автостоянка на 120 автомобилей для посетителей. Подземная парковка и внешняя парковка соединены пандусом.
В северной части комплекса по азимуту разместятся два 5-этажных жилых дома для сотрудников. Их фасады выходят на ул. Жукова. К югу от жилых корпусов расположена гостиница на 50 мест для больных, прибывающих издалека.
По проекту в жилом фонде будут проживать 309 человек. Существовавший жилищный фонд в районе составлял 2,1 тыс. кв. м. В основном это коттеджные дома с приусадебными участками. Проектом предусмотрен полный снос усадебных построек.
Для развития предусмотрены резервные площадки в юго-восточной и северо-западной частях.
Рисунок 1 - Макет многопрофильной больницы в г. Петропавловск
1.2 Рельеф и геоморфология
Геоморфологически территория города приурочена к Ишим-Камышловской водораздельной равнине и долине реки Есиль.
Равнина Ишимо-Камышловского водораздела представляет собой равнинную недренируемую территорию со слабо врезанными заболоченными понижениями, которые часто встречаются в восточной и юго-восточной частях района. Заболоченные угодья представляют собой осоковые болота или промежуточную форму от понижений, заполненных талыми водами, до болот.
По степени дренированности и проявления современных физико-геологических процессов на описываемой территории выделяют плоские и склоновые участки равнины. Плоский участок равнины покрывает большую часть территории и весь слегка наклонен к реке Есиль. Абсолютные отметки поверхности колеблются от 138 м на востоке до 120 м на западе.
Склоновый участок равнины простирается вдоль берега реки Есиль шириной от 100 до 650 м, с уклоном от 0,026 до 0,030 %. Граница склонового участка на северо-западе проходит по правому берегу реки Есиль, на юго-западе, по горизонтали 120 м. Склон изрезан многочисленными трещинами и сетью оврагов, часть которых поднимается вверх. На отдельных участках развиваются оползневые процессы.
Долина реки Есиль в черте города имеет асимметричный поперечный профиль. Правый берег высокий 90-135 м, крутой с уклоном 45°-60°, обрывистый, обнаженный, изрезанный оврагами. Левый берег высотой 10-15 м, пологий.
В долине р. Есиль выделяются:
- низкая пойма;
- высокая пойма с останцами I надпойменной террасы;
- II-надпойменная терраса.
Низкие поймы прослеживаются вдоль современного русла реки и имеют абсолютные отметки поверхности 90-94,5 м. По левому берегу реки она тянется в виде полосы шириной 50-450 м в среднем 200-300 м. По правому берегу пойма чаще всего размыта или прослеживается в виде 3-5-метровой полосы.
Низкая пойма холмистая, лугово-травяная. В некоторых районах встречаются заболоченные понижения и старичные водоемы.
Превышение низкой поймы над меженным уровнем составляет 1,0-1,5 м. Во время паводка заливается речными водами реки Есиль.
Высокая пойма занимает большую часть долины реки Есиль и имеет абсолютные отметки площади 95-100 м. Есиль и имеет абсолютные отметки поверхности 95-100 м. В наиболее многоводные годы она также затапливается водами реки, за исключением останцев I-надпойменной террасы. Пойма луговая, холмистая, местами заболоченная.
Надпойменная терраса II является древнейшим геоморфологическим образованием реки Есиль. Прослеживается в виде трех останцев по правому берегу реки на абсолютных высотах 110-120 м [1].
1.3 Инженерно-геологические условия площадки строительства
Инженерно-геологические изыскания выполнены в 2019 г. Участок изыскательских работ расположен в г. Петропавловск, в новом микрорайоне "Шыгыс". На участке изысканий и прилегающей к участку территории наблюдается скопление поверхностных вод (заболоченные участки) в пониженных участках рельефа. Исследуемая территория относится к IB климатическому подрайону, согласно СП РК 2.04-01-2017 [2].
Поверхность территории изысканий характеризуется колебанием абсолютных отметок на момент производства работ (по устьям пробуренных скважин) в пределах 135.50-135.80 м. Площадка строительства состоит из следующих грунтов:
ИГЭ 1 - почвенно-растительный слой суглинистого состава, мощностью 0.3-0,6м.
ИГЭ 2 - суглинок коричневого цвета, от твердой до текучей консистенции, с прослоями и линзами песка и супеси мощностью до 20см. Мощность слоя составила 3.45,4 м.
- удельное сцепление 32.4 кПа;
- угол внутреннего трения 13.1°;
- модуль деформации 6.12 МПа;
- плотность грунта 2.03 тм3;
ИГЭ 3 - Глина, от твердой до тугопластичной консистенции, с прослойками и включениями щебня, дресвы и гипса, белого и бежевого цветов, с прослойками песка пылеватого, мощностью до 20 см.
Мощность слоя составила 9.021,0 м.
- удельное сцепление 52.0 кПа;
- угол внутреннего трения 6.5°;
- модуль деформации 2.76 МПа;
- плотность грунта 1.8 тм3.
ИГЭ 4 - Суглинок темно-серого цвета, твердой консистенции, с линзами песка пылеватого и глины, а также с прослойками супеси мощностью до 20 см. Вскрытая мощность слоя - 5.0м.
- удельное сцепление 9.6 кПа;
- угол внутреннего трения 24.1°;
- модуль деформации 11.35 МПа;
- плотность грунта 1.85 тм3.
На участке изысканий по данным бурения грунтовые воды вскрыты на глубине 1.8-3.5м, абсолютные отметки установившегося уровня составили 133.50 - 135.06м (рисунок 2). Амплитуда колебания уровня в изученном районе составила до уровня поверхности. Участок проектирования относится к подтопляемым поверхностными водами в весенний период [3].
Согласно СП РК 2.01-101-2013 подземные воды обладают средней углекислотной агрессией по отношению к бетонам марки W4, слабой углекислотной агрессией по отношению к бетонам марки W6; по отношению к бетону марки W4 на портландцементе не обладают сульфатной агрессией; по отношению к арматуре железобетонных конструкций при периодическом смачивании - среднеагрессивные; при постоянном погружении - неагрессивные, грунты незасолены.
Согласно СП РК 2.01-101-2013 грунты обладают сильной сульфатной агрессией по отношению к бетону марки W4 на портландцементе; средней сульфатной агрессией по отношению к бетону марки W6 на портландцементе; слабой сульфатной агрессией по отношению к бетону марки W8 на портландцементе. По степени агрессивности хлоридов на арматуру железобетонных конструкций, к бетону марки W4 и W6 - сильноагрессивная; к бетону марки W8 - средняя.
Согласно СП РК 2.01-101-2013 грунты обладают высокой степенью коррозийной активности по отношению к конструкции из углеродистой стали [4].
Грунты слагающие верхний горизонт основания участка проектирования повсеместно подвержены морозному пучению.
Нормативная глубина промерзания для г. Петропавловск согласно СП РК 5.01-102-2013 [5]:
180 см (для суглинков и глин),
219 см (для супесей, песков мелких и пылеватых),
235 см (для песков гравелистых, крупных и средней крупности),
266 см (для крупнообломочных грунтов).
Рисунок 2 - Инженерно-геологический разрез
1.4 Гидрогеология
По гидрогеологическому районированию территория города относится к артезианскому бассейну Ишим-Иртыша. Уровень грунтовых вод колеблется от 0-1 м в поймах рек и на небольших городских районах до 3-4 м на востоке, северо-востоке и юго-востоке города. Подземные воды питаются за счет инфильтрации атмосферных осадков. Равнинный рельеф с небольшими понижениями, водоупорными грунтами, все это приводит к задержке ливневых и талых вод, что приводит к затоплению территорий. Гидрогеологические условия района определяются геологическим строением, физико-географическими и геоморфологическими особенностями.
Эти факторы влияют на условия формирования, транзита и разгрузки подземных вод. Отложения разного состава обладают разными водопроницаемыми свойствами, которые определяются степенью пористости, типом заполнителя и водоотдачей пород [6].
Грунтовые воды в городе залегают на различной глубине, от 0 см до нескольких десятков и более метров от дневной поверхности. Глубина залегания зависит в основном от элемента рельефа.
Отводы от существующих скважин выполняются металлическими трубами диаметром 150 мм и ниже.
В целях улучшения инженерно-гидрогеологических условий проектом предусмотрены мероприятия по понижению уровня грунтовых вод. Согласно СН РК 3.01-01-2013 и СП РК 3.01-101-2013 на участках, предназначенных для строительства капитальных жилых и общественных зданий, обеспечить понижение уровня грунтовых вод необходимо (считая от проектной отметки участка) не менее чем на 2,0 м. Для территорий скверов и других зеленых насаждений - не менее 1,0 м [7].
Проектом предусмотрено выполнение закрытой горизонтальной дренажной системы на участке с залеганием грунтовых вод от 0 до 2,0 м, дополнительно для зданий с цокольными этажами - гидроизоляция подвальных помещений.
Дренажные воды, смешанные с ливневой канализацией, после отстаивания и очистки в течение вегетационного периода рекомендуются для полива городских зеленых насаждений.
Применение вышеуказанных профилактических мероприятий в незатопляемых застраиваемых территориях позволит во многих случаях соответственно предотвращать или ликвидировать наводнения как неблагоприятное гидрогеологическое явление для хозяйственной деятельности [1].
2 Организация геодезических работ в строительстве
2.1 Состав и виды геодезических работ
Инженерно-геодезические работы - это комплекс измерений, расчетов и построений в чертежах и в натуре, обеспечивающих правильное и точное расположение зданий и сооружений и установку их конструктивно-планировочных элементов в соответствии с геометрическими параметрами проекта и требованиями к нормативным документам. Работы являются неотъемлемой частью проектирования и строительства зданий. Отсюда следует, что их содержание и технологическая очередность должны формироваться этапами и технологией основного производства.
Геодезические работы в строительстве производятся в поставленном объеме и с поставленной точностью, что обеспечивает соответствие геометрических параметров проектной документации, требованиям строительных норм и правил при возведении и размещении строительных объектов. Работы разделяются на следующие основные виды: съемочные, трассировочные, разбивочные, а также исполнительные съемки, наблюдения за деформациями объектов строительства.
Съемочные и трассировочные работы предшествуют строительному проекту и производятся в ходе инженерных изысканий [15].
Разбивочные работы проводятся непосредственно в период строительства и ориентированы на вынос осей и точек, зданий и сооружений с проекта на местность.
Исполнительные съемки проводятся во время строительства и после его завершения с целью контроля за исполнением и качеством строительно-монтажных работ и подготовки нового плана застроенной территории.
Наблюдения за деформацией строительных объектов проводятся с начала их возведения до завершения строительства и при необходимости продолжаются в период эксплуатации. При выборе участка под строительство геодезические работы включают в себя сбор, анализ и обобщение материалов, необходимых для проектирования. Кроме того, в случае особо сложных физико-геологических процессов и высокоточных сооружений иногда организуются геодезические наблюдения за деформациями земной поверхности [11].
Для строительства производятся непосредственно топографо-геодезические изыскания и обеспечивают в геодезическом отношении иные варианты изысканий. При изготовлении строительных конструкций осуществляется контроль соответствия геометрических параметров формующего оборудования, а также статистический контроль геометрических параметров строительных конструкций. К геодезическим работам, связанных с их исполнением непосредственно на строительной площадке, относятся:
- создание геодезической разбивочной основы для разметки строительства, в том числе построение разбивочной сети строительной площадки и вынос в натуру главных или основных разбивочных осей зданий и сооружений, магистральных и внеплощадочных линейных сооружений, а также для монтажа технологического оборудования;
- разбивка внутриплощадочных, кроме магистральных, линейных сооружений или их частей, временных зданий (сооружений);
- создание внутренней разбивочной сети зданий (сооружений) на исходном и монтажном горизонтах и разбивочной сети под установку технологических оборудований, если это предусмотрено в проекте производства геодезических работ или в проекте производства работ, а также производство детальных разбивочных работ;
- геодезический контроль точности геометрических параметров зданий (сооружений) и исполнительные съемки завершенных объектов или их отдельных частей с составлением исполнительной геодезической документации;
- геодезические измерения деформаций оснований, конструкций зданий (сооружений) и их частей, если это предусмотрено проектной документацией, установлено авторским надзором или органами государственного надзора.
Вышеуказанные геодезические работы составляют неотъемлемую часть технологии строительно-монтажных работ и производятся по единому графику, увязанному со сроками выполнения строительного процесса и специальных работ. После завершения строительства составляется технический отчет по результатам проведенных при строительстве геодезических работ и составляется исполнительный генеральный план.
Создание геодезической разбивочной основы для строительства и геодезические измерения деформаций зданий (сооружений) и их частей в процессе строительства производятся заказчиком. В обязанности подрядчика входит исполнение геодезических работ в процессе строительства, геодезический контроль точности геометрических параметров зданий (сооружений) и исполнительные съемки.
В случае строительства крупных и сложных объектов и зданий выше 9 этажей проекты производства геодезических работ (ППГР) разрабатываются в порядке, установленном для разработки проектов производства работ (ППР). ППГР может разрабатываться как подрядчиком, так и специализированными проектными организациями (по заданию заказчика).
До начала выполнения геодезических работ на строительной площадке рабочие чертежи, используемые при разбивочных работах, должны быть проверены в части взаимной увязки размеров, координат и отметок и разрешены к производству техническим надзором заказчика.
Геодезические работы должны выполняться измерительными приборами требуемой точности. Геодезические приборы должны быть поверены и отрегулированы в установленном порядке, систематически проверяться до начала работ.
Геодезические работы начинаются после расчистки участка согласно проектной документации, освобождения от зданий, подлежащих сносу и вертикальной планировки [8].
2.2 Создание планово-высотного обоснования
Понятие о геодезических пунктах, положение которых фиксируется в общей совокупности геодезических координат, именуется плановой геодезической сетью.
Как правило, государственные геодезические сети состоят из четырех классов. Плановая сеть первого класса является самой точной среди остальных и покрывает всю территорию страны. Оставшиеся классы сетей являются сетями сгущения и строятся на основе предыдущих классов. При возведении плановых геодезических сетей I-, II-, III- и IV классов используют метод триангуляции.
В современном мире методы спутниковых измерений применяются для построения государственных сетей. В связи с этим было принято решение о создании трех рангов государственной геодезической спутниковой сети:
Фундаментальная астрономо-геодезическая сеть (ФАГС).
Высокоточная астрономо-геодезическая сеть (ВАГС).
Спутниковая геодезическая сеть 1 класса (СГС-1) [10].
Для уплотнения точек сетей в характерной расчетной области используется их сгущение. Планируемые сети сгущения объединяются в 2 разряда.
Для геодезического обеспечения сооружения создаются индивидуальные геодезические сети в виде временных реперов, плотность которых зависит от сложности ситуации. Именно такая опорная сеть используется при строительстве больницы. Подробнее об этом описано в подпункте 3.1.
Государственные высотные геодезические сети являются нивелирными сетями от 1 до 4 класса. За начало высот в странах СНГ был зафиксирован средний уровень Балтийского моря в 1825 г.
Для решения расширенного круга задач в строительстве разработана высокопроизводительная нивелирующая сеть.
Геодезическая разбивочная основа является предметом переноса проектных конструкций в натуру. Она выполнена в виде пунктов, которые при закреплении на местности образуют сеть, пригодную для построения внешней разбивочной сети и проведения исполнительных съемок.
Разбивочное обоснование представляет собой набор пунктов, в которых отметки высоты и плановые координаты обозначены реперами или марками. На формирование разбивочного обоснования влияют размеры здания, рельеф застраиваемой территории, своеобразие строения.
Как правило, строительная сетка служит разбивочным обоснованием для промышленных зданий, а красная линия - расположением гражданских и административных объектов.
По правилам градостроительства возведение сооружения за красной линией запрещено, так как за ними могут находиться значимые объекты, например, инженерные сети, автомобильные дороги и многое другое [7].
2.3 Проектная и нормативная документация для выполнения геодезических работ
Приказ Председателя Комитета по делам строительства и жилищно-коммунального хозяйства Министерства по инвестициям и развитию Республики Казахстан от 20 апреля 2018 года № 88-нқ. Зарегистрирован в Министерстве юстиции Республики Казахстан 4 мая 2018 года № 16863.
В соответствии с подпунктом 23-16 статьи 20 Закона Республики Казахстан от 16 июля 2001 года "Об архитектурной, градостроительной и строительной деятельности в Республики Казахстан", подпунктом 443 пункта 17 "Положения о Министерстве по инвестициям и развитию Республики Казахстан", утвержденного постановлением Правительства Республики Казахстан от 19 сентября 2014 года № 995, утверждено:
Три основных документа регламентируют геодезические работы. СН РК 1. 03-03-2018 Геодезические работы в строительстве включает требования к геодезической разбивочной основе, разбивочным работам, контролю точности строительно-монтажных работ, а также определяет условия обеспечения точности геодезических измерений. СП РК 1. 02-105-2014 Инженерные изыскания для строительства и СП РК 1. 02-101-2014 Инженерно-геодезические изыскания для строительства регламентируют исполнение всего комплекса геодезических работ при проведении инженерно-геодезических изысканий. Во многих СНиПах, относящихся к различным видам проектно-строительных работ, присутствуют разделы, устанавливающие требования к точности геодезической разбивки и разбивочной геодезической основы.
Геодезические работы в строительстве могут быть регламентированы местными и ведомственными строительными нормами. Применяются также нормативная и инструктивная документация Комитета геодезии и картографии Министерства цифрового развития, инноваций и аэрокосмической промышленности Республики Казахстан. Всего используется свыше 25 общеказахстанских стандартов и СНиПов, где приведены нормы и правила геодезических работ [9].
Строительство зданий и сооружений осуществляется по проектам. ключевым проектным документом, отражающим принципы организации грядущего строительства, является генеральный план (генплан) застройки участка местности, на котором представлены взаимное расположение зданий, сооружений и инженерных сетей, объекты благоустройства и озеленения. Топографический план территории, фиксирующий положение зданий и сооружений, а также рельефа местности после завершения строительства, называют исполнительным генпланом.
Помимо генпланов, для выполнения разбивочных работ, связанных с перенесением проектируемых объектов на местность, при проведении работ по вертикальной планировке и благоустройству территории застройки применяются разбивочные чертежи. Они составляются на основе генплана с учетом размещения пунктов геодезической основы на строительной площадке и содержат значения горизонтальных углов и расстояний, необходимые для перенесения на местность той или иной точки, линии, плоскости.
Для осуществления детальной разбивки зданий, сооружений, а также для решения прочих вопросов, связанных с выполнением геодезических работ на строительной площадке, применяются рабочие чертежи. Они представляют собой крупномасштабные и вертикальные разрезы зданий, сооружений.
К основным рабочим чертежам, используемым при геодезических работах, относятся заглавный лист проекта, план разбивки главных или основных осей, план фундаментов зданий, сооружений, площадок под оборудование, вертикальные разрезы, чертежи на монтажные работы и технологическое оборудование.
Наряду с основной характеристикой архитектурно-планировочного решения в заглавном листе проекта содержатся сведения по планово-высотной геодезической привязке объекта, связи абсолютных отметок с условными, а также указана условная нулевая отметка (уровень пола 1-го этажа).
На плане разбивки главных или основных осей здания или сооружения представлены главные оси, продольные и поперечные основные оси, характеризующие размеры строящегося объекта, указаны координаты пересечения осей, а также координаты углов поворота дорог, опор линий электропередачи, колодцев подземных инженерных сетей.
На плане фундаментов здания, сооружения представлены все разбивочные оси с привязками к ним отдельных частей фундамента, его габариты и отметки верхнего обреза, глубина заложения в грунте, расстояние между осями.
На плане фундаментов под оборудование показаны расположение осей фундаментов под оборудование, габариты и глубина их заложения с привязкой к основным осям здания, сооружения, а также разбивочные сведения закладных деталей и выпускаемых анкерных болтов.
На вертикальных разрезах здания, сооружения изображены глубина заложения фундаментов, размеры и отметки оконных и дверных проемов, а также конструкций и отдельных частей здания, сооружения.
Монтажные чертежи технологического оборудования применяются для выполнения точных геодезических разбивок основных и вспомогательных осей, а также для выноса проектных отметок.
В состав проектной документации, помимо упомянутых выше материалов, входит ряд иных документов. Например, чертежи по выносу в натуру проекта вертикальной планировки (картограмма земляных масс и т. При строительстве крупных и сложных объектов, а также многоэтажных крупнопанельных зданий обязательно наличие ППГР [8].
Геодезическое обеспечение строительства больницы
3.1 Создание геодезической разбивочной основы
Геодезическое разбивочное обоснование служит координацией для воздвижения объекта. Разбивочное обоснование создается для точного выявления высотного и планового расположения точек здания на строительном участке в виде фиксированных символов, создающих сеть, привязанную к ГГС.
План разбивочного обоснования должен соответствовать масштабу генерального плана объекта. Следует помнить о фактическом и проектном расположении нынешних постройках и сетей инженерии, о целостности временных реперов.
Имеется два вида разбивочных обоснований для проведения строительных работ:
- Разбивочное обоснование в форме сети, предусмотренное для проведения исполнительных съемок, переноса на местность основных осей.
- Наружное разбивочное обоснование, предназначенное для нанесения в натуру и фиксирования на местности расчетных данных возводимого сооружения.
Для геодезического обеспечения строительства объекта необходимы пункты ГГС, которые отсутствуют в округе района строительства. Следовательно, с использованием спутникового геодезического GPS прибора методом относительных спутниковых наблюдений с дифференциальными поправками от Петропавловской базы были созданы 3 репера близ территории строительства в системе координат WGS-84 и трансформированы в Петропавловскую городскую СК [10], а затем передан каталог координат (таблица 1) инженерно-геологической компанией ТОО Гео центр АСТАНА (рисунок 3).
Рисунок 3 - Размещение реперов, переданных ТОО Гео центр АСТАНА
Таблица 1
Каталог координат реперов
№
Наименование репера
X
Y
Z
1
RP1
6075164.454
3323972. 901
135.799
2
RP2
6075453.364
3323741.650
136.344
3
RP3
6075275.126
3323978.718
135.2353
На точность реперов воздействовали множество показателей, таких как количество доступных спутников, продолжительность наблюдений, наличие преград и другие. Впоследствии производится сгущение пунктов с целью наблюдения при обратной и прямой засечках смотря на расположение станции, используя временные марки (рисунок 4). Временные марки играют значительную роль при геодезическом обеспечении строительства, потому что изначальные пункты зачастую искажаются спецтехникой либо прочими работами.
Рисунок 4 - Временная геодезическая марки
... продолжение
Вы можете абсолютно на бесплатной основе полностью просмотреть эту работу через наше приложение.
Похожие работы
Дисциплины
- Информатика
- Банковское дело
- Оценка бизнеса
- Бухгалтерское дело
- Валеология
- География
- Геология, Геофизика, Геодезия
- Религия
- Общая история
- Журналистика
- Таможенное дело
- История Казахстана
- Финансы
- Законодательство и Право, Криминалистика
- Маркетинг
- Культурология
- Медицина
- Менеджмент
- Нефть, Газ
- Искуство, музыка
- Педагогика
- Психология
- Страхование
- Налоги
- Политология
- Сертификация, стандартизация
- Социология, Демография
- Статистика
- Туризм
- Физика
- Философия
- Химия
- Делопроизводсто
- Экология, Охрана природы, Природопользование
- Экономика
- Литература
- Биология
- Мясо, молочно, вино-водочные продукты
- Земельный кадастр, Недвижимость
- Математика, Геометрия
- Государственное управление
- Архивное дело
- Полиграфия
- Горное дело
- Языковедение, Филология
- Исторические личности
- Автоматизация, Техника
- Экономическая география
- Международные отношения
- ОБЖ (Основы безопасности жизнедеятельности), Защита труда
