Министерство образования и науки Республики Казахстан
----------------------------------- ----------------------------------- ----------
Карагандинский Технический Университет
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
Допущен к защите
----------------------------------- ----------------------------------- ----------
Зав. кафедрой ДА и ПМ___________
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
_________М. О. Иманов
----------------------------------- ----------------------------------- ----------
_____________________2021г
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
ДИПЛОМНЫЙ ПРОЕКТ
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
На тему: Бизнес центр
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
по специальности: 5В042000 Архитектура
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
Выполнил Кудайбергенов С.С
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
Руководитель
----------------------------------- ----------------------------------- ----------
старший преподаватель Бекова Ж.М
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
Караганда 2021
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
Карагандинский Технический Университет
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
Кудайбергенов С.С
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
Торгово развлекательный комплекс
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
ДИПЛОМНЫЙ ПРОЕКТ
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
специальность: 5В042000 Архитектура
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
Караганда 2021
----------------------------------- ----------------------------------- ----------
Содержание
Введение
7
1 Анализ проектирования бизнес-центров
7
1.2 Формирование офисно-делового пространства. Бизнес-центр - новый тип общественного здания
1.3 Классификация бизнес-центров и требования к ним.
8
10
1.4 Проектирования и строительства зарубежных бизнес-центров.
12
1.5 Требования к размещению бизнес-центров
12
1.6 Особенности архитектурной организации бизнес-центров
14
2. Природно-климатические условия города Караганды
18
3. Технология строительного производства
21
3.1 Земляные работы
22
3.2 Выбор способов производства и комплектов машин
23
3.3 Выбор схемы разработки котлована
23
3.4 Подсчет количества транспорта
25
3.5 Подсчет объемов дополнительных работ
28
3.6 Технология производства разработки котлована
29
4 Инженерные сети
30
4.1 Общая характеристика
31
4.2 Система отопления
32
4.3 Система вентиляции
32
4.4.Система кондиционирования воздуха
33
5 Расчетная часть
35
5.1 Расчет многопустотной панели перекрытия
38
5.2 Расчет прочности нормального сечения
39
5.3 Определение геометрических характеристик приведенного двутаврового сечения и усилий обжатия
39
5.4 Расчет прочности по наклонным сечениям
40
5.5 Расчет по образованию трещин нормальных, к продольной оси элемента
40
5.6 Расчет прогиба плиты
42
6. Экология
42
Заключение
52
Список использованной литературы
53
Правильная эксплуатация ограждающей конструкции обеспечивает помещение в постоянном температурном режиме. В офисных помещениях при влажности 60 % +20 градусов, в санузле + 16 градусов.
Земляные стены цельнолитые, толщина 60см. Стены хранилища кирпичные по ГОСТ 530-95.
Внутренние стены земляного полотна из керамического кирпича толщиной 380мм по ГОСТ 530-95.
Наружные стены толщиной 510 мм из светлого керамического кирпича Кладка КОРПо НФ1002,050 ГОСТ 530-2007-75 серия 2. исполнение 130-8 0; 1 тип кладки а-64, теплоизоляция - утеплитель Евро-Вент t-80мм и минеральное покрытие М125, утеплитель Евро - Вент Н t-100мм, наружная кладочная поверхность после воздушного зазора 30мм выполнена керамогранитной панелью 600х600мм.
Перегородки-полноразмерный керамический кирпич по ГОСТ 530-2007 толщиной 120 мм, 250 мм, 380 мм.
1.4.3. ДСП и полы
Плиты перекрытия-из сборного многокомпонентного железобетонного покрытия. Толщина 200мм.
Пол-сборная конструкция, устанавливаемая поверх земли или покрытия. Конструктивное выполнение набора и отдельных слоев пола определяется его предполагаемыми условиями эксплуатации.
Верхний элемент пола, который подвергается непосредственному эксплуатационному воздействию, называется покрытием ("настоящий" пол). Тип покрытия пола определяется его именем: паркет, плитка мозаичная и так далее.
Между перекрытием пола и несущим элементом помещения, в котором находится пол, находятся промежуточные этажи, каждый из которых имеет конкретную функциональную задачу: этажность, стяжка, водоотвод, теплопроводность, настил. Слой, который уменьшает общую теплопроводность пола, это теплопроводность. В качестве покрытия используются железобетонные плиты толщиной 200 мм.
В офисных помещениях полы выложены паркетом, в вестибюле, тамбуре и на лестничной площадке выложена керамическая плитка. Конструкция полов обеспечивает нормальную звукоизоляцию перекрытий между этажами от воздуха и ударного шума.
Оконные покрытия (перемычки) сборные железобетонные 1.038.1. По 1 серии.
1. 4.4 лестницы
Лестницы назначаются для соотношения комнат, расположенных на каждом этаже. А также для аварийной эвакуации людей и имущества из здания и облегчения работы пожарных групп. Лестницы состоят из железобетонных прессов по косоуру из монолитной стали. Печатные сетки соответствуют требованиям СНиП РК 2.02-05-2002 разработана в соответствии с требованиями пожарной безопасности зданий и сооружений " [6].
1.4.5 крыша
Крыша здания-вентилируемая, покрытая асбестоцементными листами, деревянными стропилами.
Здание используется при влажности не более 60%. СНиП деталей, используемых во всех сталях и соединениях 2.03-11-85 выполнять согласно инструкции Защита строительных конструкций от ржавчины".
В моем проекте двухсторонняя врезка выполнена из стропильной металлочерепицы в системе кровельных опор.
1.4. 6 окна и двери

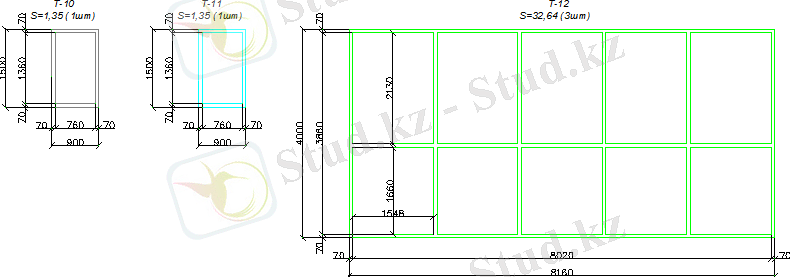

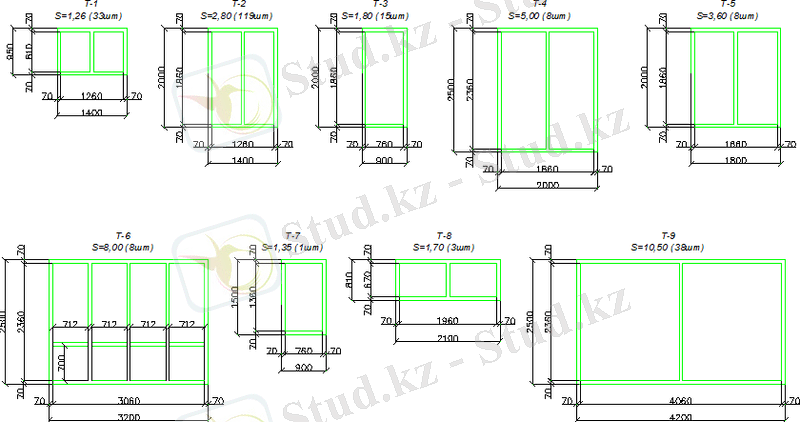

Назначение светопроницаемых ограждений-пропускать свет от солнца в помещения для обеспечения визуального контакта людей с внешней средой. Основным материалом, пропускающим Солнце, является силикатное стекло. Элементы из алюминия и металлопластика, придающие стеклу твердость.Размеры окон
светообеспечение назначается с учетом нормативных требований, архитектурной композиции, эксплуатационных потерь. Размеры дверей стандартизированы. Они были спроектированы как двухпольные, так и однопольные. Высота 2,1 м, ширина 0,71 м, 0,8 м, 0,9 м, 1,0 м, 1,2 м, 1,3 м, 1,35 м, 2 м. В связи с эвакуацией все двери открываются наружу.

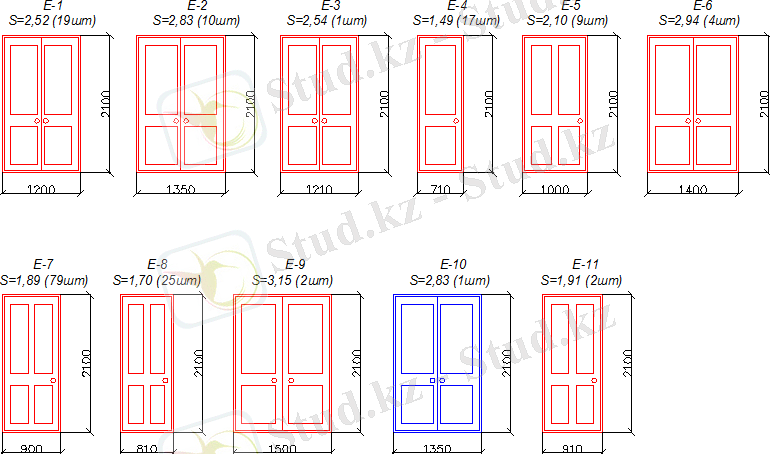

Окна-алюминиевые с трехрядным остеклением.Наружные двери-из дерева, металла, металлопластика. Межкомнатные двери-индивидуальны. Оконные блоки-из металлопластика в двухкамерный оконный пакет. Подоконник (подоконник) выполнен из металлопластика.Общее количество дверей 338, количество окон 258.
Сурет 1.5-1. Есіктің түрлері
Выполнение внутренних отделочных работ является завершающим этапом возведения помещений. Их задачей будет дать жилье законченного типа.
Техническая задача отделки определяется прежде всего взаимосвязью образований с окружающей средой. Отделочные покрытия защищают образования от воздействия увлажнения, коррозии, механических повреждений. Они также могут передавать акустические свойства помещений, их инсоляцию, воздухообмен.
Эксплуатационные свойства покрытия во многом определяются хозяйственной деятельностью человека. Поэтому отделочные покрытия должны быть устойчивыми к механическим воздействиям, допускающими санитарно-гигиеническую очистку, не токсичны и длительное время сохраняют свой первоначальный вид.
Внутренние отделочные работы по технологическим признакам подразделяются на штукатурные, малярные, поклейки обоев и другие виды работ.
Цоколь построен из водостойкого гранита. Центральная и вспомогательная лестницы построены из гранита . Стены и потолок офисных помещений отделаны от штукатурки витонитом и сверху оклеены обоями. Плинтусы сделаны из дерева. Потолок коридоров подвесной потолок обработан "ARMSTRONG". Число. в узлах, складах стены облицованы керамической плиткой М 150.
1.4.8 защита деревянных и стальных конструкций.
Защита стальных связей изделий от коррозии, т. е. выполнение анкерных и сварочных связей в соответствии с требованиями СНиП РК 2.01-19-2004г. Окраска цельнометаллических изделий ПФ-1 ГОСТ 6405-76* эмалью с двухслойной грунтовкой ГФ ГОСТ 25129-82*. В целях предохранения всех деревянных изделий от гниения и формирования необходимой огнестойкости проводится тщательная антисептирование и обработка антиперенами.Защищает металлические конструкции от окрашивания эмалью краской ПФ-115.
1.5. теплотехнический расчет наружной стены
Определение необходимого внутреннего сопротивления ограждающим конструкциям R0тр, расчет толщины слоя утеплителя по требуемому сопротивлению, определенному в соответствии с требованиями СНиП.
Значение сопротивления теплопередаче ограждающих конструкций должно быть больше или равно значению R0 требуемого сопротивления r0тр.
Значение сопротивления r0тр, необходимого для теплопроводности ограждающих конструкций, определяется большим из двух измерений:
Rсгтр - необходимое сопротивление по санитарно-гигиеническим нормам;
Rэнтр-необходимое сопротивление по накоплению энергии.
Rсгтр определяется по формуле:
, (1. 1)
где tвн-характеристическая температура отапливаемого помещения, tвн=20ºС;
tн.о-расчетная температура воздуха в самую холодную пятидневку, ºС.
n-коэффициент, принимаемый в зависимости от расположения наружной поверхности ограждающих конструкций относительно наружного воздуха, n=1 (для наружных стен);
Δtн-разность нормативных температур между внутренним воздухом и внутренней поверхностной температурой ограждающих конструкций, Δtн=4ºС (для наружных стен);
ав-коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, ав=8,7 Вт м2∙ ºС;
м2∙ ∙ С Вт
Далее определяем необходимое сопротивление теплопередаче по условиям энергосбережения. Для этого определяем градус-сутки прогретого периода по формуле:
ГСОП = (tвн - tоп)∙n0, (1. 2)
где tоп - средняя температура периода при среднесуточной температуре воздуха 8 С С, tоп = -8,1 С (для г. Петропавловска);
n0-продолжительность периода при среднесуточной температуре воздуха 8 С С, n0 = 215 сут.
ГСОП = (20+8,6)∙218 = 6235 С∙сут
Используя таблицу 1.1, методом интерполяции определяем сопротивление теплопередаче Rэнтр.
Таблица 1.1-сопротивление теплопередаче по договору энергосбережения
Здание ГСОП,∙с ∙ сутки Rтр, м2∙ ∙ С Вт
настенное потолочное покрытие окна и двери
Жилые дома, детские сады, интернаты 4000 2,8 4,2 0,45
6000 3,5 5,2 0,60
8000 4,2 6,2 0,70
10000 4,9 7,2 0,75
12000 5,6 8,2 0,80
Необходимое сопротивление теплопередаче ограждающих конструкций:
6000 Rэнтр = 3,51,163 = 3,009 м2∙ ∙ С Вт
8000 Rэнтр=4,21,163 = 3,61 м2∙ ∙ СВт
м2∙ ∙ С Вт
Требуемое сопротивление теплопередаче ограждающих конструкций принимаем равным наибольшему значению rсгтр и Rэнтр двух измерений R0тр.
Поскольку Rэнтр Rсгтр, R0тр = м2∙ ∙ С Вт.
Полное сопротивление внешней стенки R0 определяется по сумме термических сопротивлений слоев, а также сопротивлений внутренней Rв и внешней Rн поверхностей теплопередаче по формуле:
, (1.3)
где ан-коэффициент теплоотдачи наружной поверхности ограждающих конструкций, ан = 23 Вт(м2∙ ∙ С);
ав-коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, ан = 8,7 Вт(м2∙ ∙ С).
(1.4)
Стена состоит из следующих слоев:
1 слой-кирпич в цементно-песчаном растворении, λк=0,52 Вт (м∙ ∙ С), δк=0,120 м;
2 слой-утеплитель минеральная вата, λж=0,064 Вт (м∙ ∙ С);
3 слой-кирпич в цементно-песчаном растворении, λк=0,52 Вт (м∙ ∙ С), δк=0,120 м;
4 слой-цементно-песчаный раствор λк = 0,76 Вт (м∙ ∙ С), δк = 0,01 м
5 слой-кирпич в цементно-песчаном растворении, λк=0,52 Вт (м∙ ∙ С), δк=0,250 м
Определяем толщину слоя утеплителя:
δж=0,144 м=144мм
С учетом сортаментов выпускаемых минеральных плит принимаем толщину нагревательного слоя δж= 140 мм. Тогда толщина наружной стены составит 640 мм.
Определим действительное значение теплового сопротивления, приведенного к теплопроводности ограждающих конструкций:
R0ф = 0,115+0,231+2,188+0,231+0,131+0,481 +0,0434 = 3,4204 м2∙ ∙ С Вт
Коэффициент теплопроводности ограждающих конструкций рассчитываем по формуле:
К=1 R0ф (1.5)
К=1 1,746=0,29 Втм2∙к
Все величины, принятые в результате расчетов, удовлетворяют требованиям.
1.6. инженерные сети
При проектировании систем водоснабжения, тепловой канализации общественного здания руководствовались следующими видами документов:
- СНиП 2.08.02-89* "Общественные здания и сооружения";
- СНиП 2.04.05-91* "Отопление, вентиляция и кондиционирование воздуха";
- СНиП 2.04.01-85* "водоснабжение и канализация".
Сведения, предоставленные для выполнения раздела "инженерные сети":
1. Зимняя пятидневная температура наружного воздуха для расчетной системы отопления tнхп= - 32 С, наиболее холодная суточная температура зимнего воздуха tнхс = -36 С, а для летней расчетной системы вентиляции tж=19°С.
2. температуры внутренних помещений:
Кабинеты-tт.с.=20°С;
Чистовые комнаты-tт.с.=25°С;
Вход-tкр.=16°С;
Столовая-tасх.=15°С.
3. гарантированный напор городских узлов водоснабжения Нкеп=20 м. ст. воды.
4. величина тепловых узлов для центрального теплоснабжения 120-70 °С.
5.суточный расход питьевой и хозяйственной воды Qх.В.=6,45 м3 сут.
6. суточный расход горячей воды Qг.В.=6,88 м3 сут.
1.6.1 теплоотдача
Теплоснабжение здания предусмотрено от наружных центральных тепловых сетей. Городские теплопроводы приняты в качестве источников тепла. График системы теплоснабжения 120-70ºС. Теплоносителем для системы теплоснабжения является горячая вода с температурой 70-95ºС. Система теплоснабжения выводится из ТЭС и распределяется по теплопроводам к отопительному оборудованию, расположенному в различных помещениях и этажах.
принято. Проект отопления предусмотрен для здания с техническим подземным помещением. Теплопроводы против зимних морозов утепляются минеральной ватой толщиной 50мм с облицовкой марки URSA". Внутриквартирные трубы и отопительные установки окрашиваются масляной краской в 2 раза [18]
В системе используется элеватор № 1 с соплом d = 18 мм.
1.6.2 водоснабжение
Холодное и горячее водоснабжение предусмотрено в Центральном городском магистральном узле. d = 100мм принят вход из чугуна.
Внутренняя водо-направляющая труба спроектирована как оцинкованная чугунная труба с водо - газопроводом d=15-75мм. Водопроводные трубы установлены скрытно. Гарантированный напор городских узлов водоснабжения обеспечивает 6-этажное водоснабжение. Для обеспечения остальных слоев водой устанавливаем резервуар объемом 2м3 в верхнем техническом помещении, заполняем насосом марки 4 КМ-8а.
Таблица 5.1 - технические данные насоса
Подача, л с 17;
Арын, ст. м. су 49;
Частота вращения, об мин 2900;
Мощность вала насоса, кВт 13,9.
1.6.3 вентиляция
Проектом предусмотрена естественная вентиляция, канальная вентиляция и приточно-вытяжная вентиляция. Применяется в чистящих помещениях и столовых тягового типа. Через дополнительные форточки окон воздух заменяется и усиливается.
Проектный размер каналов, проходящих через стену, d = 120мм. Отдельно стоящие вертикальные вытяжные каналы в каждом 2-м этаже размерами 200х200 мм объединяются в один магистральный канал размером 250х200 мм. Их защищает зонт размером 600х500 мм, расположенный на крыше.
1.6.4 система канализации
Административно-бытовое здание канализационная система спроектирована бытовым и централизованным способом. Так как проектируемое здание расположено в центре города, канализационная труба подключена к центральной городской канализации.
Санитарные помещения приняты в проекте с санитарно-технической кабиной. Внутренняя канализационная система имеет трубы, которые сливаются в колодец во внешнем канализационном узле. В зоне подключения колонн к канализационным магистралям технический настил расположен на первом и втором этажах. Канализационные колонки расположены в нижней части стены. Для обеспечения нормальной эксплуатации водопроводных и канализационных сетей магистральные трубопроводы, отводы и оборудование на площадке должны иметь уклон 0,1 для обеспечения выхода из них необходимой воды.
Канализационные колонки должны располагаться вертикально без каких-либо перерывов. Отклонением могут быть трубы длиной от 2 мм до 2м в вертикальном направлении. Канализация проектируется из чугунных труб диаметром ø 125 мм. Сорная вода, поступающая в подвал из унитаза, через систему полиэтиленовых труб диаметром ø100 мм и с уклоном 0,02 в горизонтальной зоне. Межквартирные разводки проектируются полиэтиленовыми трубами с уклоном 0,035, диаметром ø50. При размещении канализационных труб в подвале устанавливаются открытые, внутриквартирные канализационные трубы-скрытые.
Канализационные трубы подключаются к центральной сети через фундаментные канавки из подвала размером 400x400 мм. Свободное место в месте примыкания к проему фундамента кладут кирпичом и штукатурят цементно-песчаным раствором марки М75.
Мое проектируемое 2-х этажное административно-бытовое здание с полным рассмотрением и выбором путей водо -, теплоснабжения и системы вентиляции, канализации, решено очень эффективно.
2 . Расчетно-конструктивная часть
2.1.расчет лестничной клетки.
Укрупненные лестничные клетки и площадные плиты представляют собой ребристые железобетонные плиты. В сжатой зоне располагается тавровое сечение и работает на изгиб. Косоуры дробных лестниц рассчитываются с учетом уклона лестниц, размещенных на свободной опоре, как балочный элемент.
В зависимости от расположения здания нормативную временную нагрузку на сборные железобетонные ступени принимают в пределах 3-5кНм2.
Железобетонные элементы лестницы, как и перекрытия, рассчитывают против прочности (1.в. д.) и деформации (2.в. д.).
2.2 расчет сборной железобетонной лестницы.
В 3-х этажную школу необходимо рассчитать и установить лестницу шириной 1,35 м. Высота этажа 3,6 м. Угол наклона ступеней α ≈30 , размеры лестниц 15 * 30 см. Бетонмарка М300, класс каркасной арматуры А-2, класс решетчатой арматуры В-1.
Решение: определение эффектов с нагрузками.
Удельный вес типовых лестниц по каталогу индустриальных изделий для жилого и гражданского строительства (ИИ-03) равен: g =3.6 кНм2 по горизонтальной проекции .., Временные нагрузки на лестничные клетки жилых домов равны Р = 4кНм2 (400кгсм2) коэффициент загрузки п=1,3; нагрузка на длину 1м: Q=(g +p )*a=(3,6*1,1+4*1,3)*1,35=11,3 кНм.
Расчетный изгибающий момент в центре лестничного пролета равен: М = q * l 28= 11,3*328=12,7 кНм.
Поперечная сила на опоре: Q = q * l 2=11,3*32=16,95 кН*м.
. Предварительное назначение размеров сечений ступеней.
Относительно типовой заводской формы назначаем: толщина доски (между сечениями ступеней) һ =30мм, толщина стен b=80мм и высота стен (косоуров) h = 170мм. Меняем фактическое сечение лестницы на Таврическое расчетное сечение, где в сжатой зоне расположена полка: b=2b =2*80=160мм; ширину полки B =2(16)+b=2(3006)+16=116см или b =12b +b=12*3+16 = 52см больше не берем. За расчетное значение принимаем меньшее значение b =52см.
2.2.4. выбор сечения продольной арматуры.
Выбор сечения по условию. По условию выбираем расчетный момент для таврового сечения (при х=b): при М R m *b *h *(h -0,5*h ) нейтральная ось проходит через полку;
127000013.5(100)*0,85*52*3(14,5-0, 5*3)=2330000 Н * см, выполняется условие, выполняем расчет арматуры на квадратное сечение B.
Рассчитаем: А = М R m b * h =127000013,5*(100)*0,85*52*14,52=
η=0,95, ξ = 0,1 находим из таблицы.
A =mη * h * R =12000000,95*14,5*270(100)=3,23 см2.
Принимаем 2 Ø14 а-2, А =3,08см2 (-4,5%, удовлетворяет)
2 Ø16 при а-2, А =4,02см2 ( +25%, арматура несколько расходуется.). На каждой стене размещаем плоский каркас К-1.
2.2.5 расчет наклонного сечения на поперечное усилие.
Проверяем договор:
Q0,35*R m *b*h 169500,35*13,5(100)*0,85*16*14,5=9 3177H. условие выполняется, принятые размеры сечения стенки совпадают.
Qк * R m * b * h 169500,6*1(100)*0,85*16*14,5=11800 H, условие не удовлетворяет, необходимо рассчитать поперечную арматуру. По расчету монтируем арматуру в (14) от опоры. На расстоянии (14) интервала поперечная сила равна Q = Q-d 4=16950-11300(34)=16950-8475=8475 H11800h; в центральной части стены располагаем поперечную арматуру шагом 200 мм. На (14) интервала обозначим поперечные арматуры с шагом конструктивного сечения S=80 мм, Ø6 мм а-1: (h2=1702 = не более 85 мм), f =0.283 см2, R =170 МПа; для двух каркасов п=2 F =0,283*2=0,566 см2. Назначенный шаг S=80мм соответствует следующему условию:
S = 0,75 * к * R * b * h 2 Q=0,75*2*1(100)16*14,5216950=29,8
По формуле вычисляем воспринимающий эффект единицы длины стенки поперечными стержнями: q = R F U=170(100)0,5668=1200 Н см; поперечная сила, принимаемая бетонными и поперечными стержнями, рассчитывается по формуле:
Q = 2 * к * b * h 2 * R * m * q =2*2*16*14,52*1(100)*0,85*1200=2620 0hQ = 16950H; обеспечивается прочность ступеней лестницы по поперечному сечению. Лестничную доску армируют сеткой с помощью стержня диаметром 4-6мм. Шаг позиционирования 100-300мм. Доска связана с педалями как сплошной слиток, и ее сохранность обеспечивается полностью с учетом работы с педалями. Трапы на косоур считаются балками треугольного сечения с пустой опорой.
Рабочая арматура трапов назначается с учетом транспортных и сборочных воздействий и в зависимости от длины трапов ...:
... Диаметр стержней 6мм при 1-1, 4 м;
... Диаметр прутков 7-8 мм при 1 об = 1,5-1,9 м;
... При 1д = 2-2,4 м прутки выполняют из арматуры диаметром 8-10 мм; хомуты-из арматуры диаметром 4-6мм, шагом 20см.
2.2.6 6 расчет плиты бетонной площадки
Необходимо просчитать и найти настенную плиту двух маршевых лестничных клеток. Ширина доски 1400 мм, толщина 60 мм, ширина ступенчатой решетки 2900 мм. Временная нормативная нагрузка 4 кН м (400кгсм2) коэффициент загрузки п=1,3. марка бетона М300, класс стальной арматуры а 2.
Определение нагрузки; удельный нормативный вес доски при hn= 6см: g = 0,06 * 25000=1500 кН м ;
Удельный нормативный вес доски:
g=1500*1.1=1650 кН м ;
Удельный нормативный вес боковой стенки (за вычетом веса доски):
q= (0.29*0.11+0.07*0.07)*1*25000*1.1=1 000 Н м;
удельный нормативный вес стены, прилегающей к периферической стене:
q = 0.14*0.09*1*25000*1.1=350Н м.
Временная расчетная нагрузка
р=4*1.3=5.2 кНм.
При расчете квадратной доски в следующий раз используется маркировка и настенная стена, расположенная на стене, хорошо прикрепленной к стене, к половине доски.
2. Определение полок доски. Горизонтальная стенка крепится к каждой полке покрытия, частично прижимая ее к стойке.Расчетная балка привязана к расстоянию от стены на 1-13м
При появлении пластикового шарнира тецес моментов зависит от формулы балки и опоры
Моп =Мпр = q * l2 16= 6850*1,13216=547кН м,
где, q=(g+p)= 1650+5200= 6850
b=100 h0 = h - a = 6 - 2 =4
А =М R m b * h =5470013,5*(100)*0,85*100*42=0.03
η=0,987, ξ = 0,03 находим по таблице.
Fa=м η H Rb= 574000,988*4*315(100)= 0,44 см2.
FA =0.на опорах 36см2 комплектуем сетку марки с-I 20020033 на 1 погонный метр.
1. Расчет боковой стенки. На боковую стенку воздействуют следующие нагрузки: постоянная и временная нагрузка влияют на стойку и собственный вес;
q= (1650+5200)*1.352+1000= 5630H м
равномерно распределенная нагрузка от опорного реакционного марша,
q1 = 169501,35= 1255 ≈1260hм.
1 пог от нагрузки Q. Крутящий момент на М
M= q*10+72 =1260*172=10710н*см 107,1 = Н*м(10,71 кгс*м).
Расчет средней балочной стенки с крутящим моментом:
M= (q+q1)*l028= (5630+1260)*2.928=7243.
Расчетное значение поперечной силы
Q=( q+q1)*l2=(5630+1260)2.92= 9991H.
3. Технология и Организация строительного производства
3.1 составление технологической карты на возведение надземной части
В состав проекта производства работ по сборке строительных сборных конструкций входят следующие сведения:
- перечень и объемы производства предкомплектных подготовительных работ;
- график поставки необходимых запасов;
- периодический график производства работ;
- часовые графики сборки транспорта и конструкций;
- комплексная технологическая карта процесса сборки;
- отчетно-пояснительная записка.
В расчетно-пояснительной записке приводятся технологические расчеты, обосновываются принятые решения и технико-экономические решения, даются необходимые пояснения к материалам проекта. В целом, в пояснительной записке рассматриваются следующие вопросы:
- характеристика складируемого здания;
- определение объемов и трудоемкости сборочных работ;
- определение способа накопления;
- выбор сборочных и захватных устройств;
- определение требуемых рабочих параметров кранов. Выбор типа и марки сборочного крана;
- определение эффективного типа сборочного крана по технико-экономическим показателям;
- обоснование схемы перемещения крана при сборке сборных конструкций;
- расчет состава комплексной бригады;
- определение требуемого количества транспорта.
3.2. расчет объема работ.
Расчет объема работ-начальный этап производства строительных работ.
Одним из основных элементов в составе проекта производства работ является календарный план строительства объекта, так как на основании этого документа определяется общая продолжительность строительства, последовательность выполнения отдельных строительно-монтажных работ, сроки и их взаимосвязь.
Объем работ проводим по архитектурно-строительным чертежам (планы, сечения, фасады, объемная планировка, конструктивные решения). В ведомости работы заполняются по каждому отдельному сбору, объединенному в соответствии со своей технологической цепью, по видам работ.
Таблица 3.1
Ведомость расчета объема работ.
Фамилия Работ единица Измерения Количество 1
1 1. земляные работы
1. механизированным способом побрить растительный слой земли.
2. копка котлована механизированным способом.
3. ручная обработка остаточного грунта.
4. засыпка грунта бульдозером с толчком на дорогу.
5.уплотнение подошвы фундамента гравийным песком.
6. перекопка грунта вручную.
7. уплотнение перезахороненного грунта.
950
2 2. монолитный литой фундамент
1. укладка подготовительного слоя из камней
2. Создание и разрушение опалубки.
3.Установка арматурных сеток и каркасов.
4. бетонирование фундамента объемом 3м2.
5. монтаж бетонного ленточного фундамента
6. 3. изоляция поверхностей фундамента от влаги.
Изоляция поверхностей фундамента от влаги.
3 Монтаж кровель дома
3. установка монолитных наливных колонн.
1. Создание и разрушение колонных опалубок.
2.Установка арматурных сеток и каркасов.
3. бетонирование колонны.
6 6. возведение межэтажного перекрытия
1. установка плит межэтажного покрытия площадью 3м2
2. установка плит межэтажного покрытия площадью 10м2
3. установка плит межэтажного покрытия площадью 15м2
4. сварка и закрепление швов плиты
5. заделка швов плиты бетоном
6. заливка сейсмического пояса
7. армирование
7 . Возведение кровли здания
1. установка плит перекрытия площадью 3м2
2. установка плит перекрытия площадью 5м2
3. установка плит перекрытия площадью 10м2
4. установка плит перекрытия площадью 15м2
5. сварка и закрепление швов плиты
6. заделка швов плиты бетоном
7. заливка сейсмического пояса
8. армирование
9. очистка площадки покрытия от сажи
10. возведение пароизоляционного слоя
11. возведение теплосберегающего слоя
12. установка защитного слоя
3.3. технология проведения работ
а) земляные работы
При возведении объекта выполняем следующие земляные работы:
Слоевище растений; подготовка котлованов и траншей; ручная обработка остаточного грунта; ручная обработка почвы; засыпка котлованов с перемещением грунта; уплотнение, рыхление грунта. Выполняем слоистое оружие бульдозером ЛС-17 С. Заложенный грунт оставляем на хранение в аренду, т. к. используем на этом грунте для работ по благоустройству. Котлован выполняем с помощью экскаватора ЭО-2161 с одноковшовой лопатой. Выполняем ручную обработку остатков, параллельно с основным процессом. Начинать эту работу следует только после определения безопасного пространства. Часть грунта, необходимую для засыпки, с помощью бульдозера толкаем и укладываем на дорогу. Засыпку котлованов осуществляем после полного возведения подземной части дома. А работы по уплотнению грунта выполняются параллельно с этой работой, поэтому следует строго соблюдать условия безопасного выполнения работ.
Проталкивание грунта выполняется с помощью булдозера ЛС-17С, а уплотнение грунта-с помощью электрошокеров ЭС-50.
б) возведение фундаментов
Работы по устройству наливных фундаментов производятся бригадой бетонщиков. Работы начинаем после полной готовности котлована. В качестве основной машины используем стреловой кран МКГ-25.
Работы по влагозащите фундамента проводятся параллельно с процессами возведения фундамента и для того, чтобы был достаточный объем работ, лучше начинать эту работу через 1-2 дня после основного процесса.
в) монтаж конструктивных элементов надземной части
Монтажные работы при возведении конструктивных элементов надземной части выполняются столярами, электросварщиками, специализированной специализированной бригадой. Монтажные работы выполняются с помощью одного крана ДЭК-25. Эту работу мы начнем после выполнения необходимых для возведения подземной части дома процессов.
Осуществляем монтажные работы по одному из трех видов монтажа:
Возведение колонн, монтаж элементов покрытия, возведение наружных кирпичных стен.
г) возведение кирпичных частей стен и тонких межкомнатных перегородок
Эту работу выполняют каменщики и звено, состоящее из деревянных захватов. Возводят кирпичные части стен. Производим параллельно с процессом монтажа наружных стеновых панелей. Приступим к работе после полного завершения возведения каркаса здания.
В случае, когда требуемое пространство на месте работ окажется недостаточным, работы по кладке камня и монтажу наружных стеновых панелей следует выполнять в две очереди с учетом условий безопасного выполнения работ. В первую очередь выполняем кладку, а во вторую-монтажные работы. Во вторую очередь при выполнении работ необходимо обеспечить достаточную освещенность рабочих мест.
д) отделочные работы
Отделочные работы выполняем следующим образом: внутренние штукатурные работы, наружные отделочные работы, малярные, малярные и облицовочные работы. Внутренние штукатурные работы целесообразно начинать после возведения строительного покрытия, а в холодные периоды-после завершения работ по остеклению. Наружные отделочные, окрасочные, малярные работы выполняем параллельно, так как фронт работ располагается в двух зонах, не препятствующих друг другу. Выполняем облицовочные работы параллельно с внутренними штукатур-ными работами. Рабочие процессы , входящие в этот комплекс, выполняют в комплексной среде, состоящей из штукатурок, маляров, облицовщиков и плотников.
е) возведение покрытия здания
Работы по возведению покрытия, возведению конструктивных элементов надземной части здания начинаем после полного завершения. Учитывая условия безопасности этой работы, мы параллельно выполняем раздельный Сток, укладку цемента, песка. После монтажа цементно-песчаного слоя следует предусмотреть трехдневный технологический перерыв до начала следующей работы.
ж) возведение пола
Рабочий стол следует начинать с подготовки подготовительного слоя. Возведение щебня, и подготовительного слоя проводим параллельно с внутренними штукатур-ными работами. После этих работ целесообразно организовать технологический перерыв, чтобы рабочее пространство было недоступно. Мы приступаем к возведению чистого пола, как только закончим возведение подготовительного слоя, наряду с работами по бетону, керамической плитке, рулонному материалу штукатурке. Все работы, связанные с влажными процессами, желательно завершить до начала покрасочных работ.
з) специальные специализированные работы
Приступаем к комплексу работ, санитарно-техническим, электротехническим, монтажу оборудования, благоустройству окрестностей. Работы, входящие в этот комплекс, выполняются специализированными бригадами. Сроки выполнения специальных работ необходимо производить с согласованием с общестроительными работами. Основными учитываемыми вопросами здесь являются очередность выполнения работ и соблюдение требований правил безопасности при параллельном выполнении различных работ. Очередность и сроки выполнения специальных работ приведены в календарном графике строительства.
3.4. назначение монтажного крана
Для монтажа каркаса надземной части здания используются башенные краны. Назначение монтажных кранов состоит из двух этапов.
- На первом этапе определяются необходимые технические параметры крана для самых высоких, удаленных конструкций (колонны, снег, плиты). Технические параметры, найденные по каждому элементу, заполняем в специальной таблице. По значению этих параметров принимаем два крана, характеристики которых параллельны каталок.
- На втором этапе необходимо выполнить необходимое из двух принятых кранов
назначаем путем сравнения экономических параметров.
Определим необходимые технические параметры крана для колонны:
Высота подъема крюка крана: (Нкр), м.
Нкр= HM + һз + һэ + һстр; м [3.6]
Где:
һт-опорная подставка монтируемого элемента
Высота, м;
һз-высота, снимаемая по условиям безопасности
(һз ≈ 1 2 м) һз = 1м.
һэ-высота монтируемого элемента, м; һэ = 0,3 м.
һстр-высота грузового крюка, м; һстр = 1,6 м.
Итак,
Нкр= 6,4+1+0,3+1,6 = 9,3 м.:
Падение стрелы крана: (ℓж), м.
ℓж = (һт-һш) tg α + b 2 + S + d; м. [3.7]
tg α = 3√ 2 (һт-һш) b + 2S [3.8]
Где:
һш-к стояку крана шарнира крепления стрелы крана
высота до (һш ≈ 1 2 м) һш = 2 м.
b-ширина или длина монтируемого элемента, м;
b = 0,4 м.
S-стрела крана от края монтируемой конструкции
расстояние до оси, м; (S ≈ 0,5 1м) S = 1,2 м.
d-от оси вращения крана до шарнира стрелы
расстояние d = 1,5 м
α-угол наклона стрелы крана.
Итак,
ℓж = ( 4,4 1,3 ) + ( 1,5 2 ) + 1,2 + 1,5 = 6,63 м.:
tg α = 3√ 2*4,4 4 + 2*1,2 = 1,300
α = 520 30′
sinα = 0,734; cosα = 0,688;
Длина стрелы крана: (Lж), м.
Lж = (һт-һш) sinα + b + 2S 2cosα; м. (3.4)
Итак,
Lж = 4,4 0,734 + (1,5 + 2*1,2) 2*0,688 = 8,8 м
Требуемая грузоподъемность крана: (Qкр), тн.
Qкр = qэ + qс; тн. (3.5)
Где:
qэ-вес монтируемого элемента
(спецификациядан).
qс-вес грузовой вешалки.
Итак,
Qкр = 1,75 + 0,3 = 2,05 тн;
Определим необходимые технические параметры крана для балки ТБ:
Высота подъема крюка крана: (Нкр), м.
Нкр =5,5 + 1 + 0,9 + 3,2 = 10,7 м;
һт = 5,5 м; һз = 1м; һэ = 0,4 м; һстр = 3,2 м;
Падение стрелы крана: (ℓж), м.
ℓж = (10,7 - 2) 0,793 + (12 2) + 1,5 + 1 = 12,91 м.:
һт = 10,7; һш = 2м; b = 12М; S = 1м; d = 1,5 м;
tg α = 3√ (2*3,50) (12 + 2*1) = 0,793
α = 380 24′
sinα = 0,6211; cosα = 0,7837;
Длина стрелы крана: (Lж), м.
Lж = 3,50 0,6211+ (12 + 2*1) 2*0,7837 =14,56 м;
Требуемая грузоподъемность крана: (Qкр), тн.
Qкр = 4,5 + 0,8 = 5,3 тн;
Определим необходимые технические параметры крана для полой плиты:
Высота подъема крюка крана: (Нкр), м.
Нкр =6,3 + 1 + 0,3 + 2,0 = 9,6 м;
һт = 6,3 м; һз = 1м; һэ = 0,3 м; һстр = 2,0 м;
Падение стрелы крана: (ℓж), м.
ℓж = (6,3 - 2) 1,098 + (1,5 2) + 1,5 + 1 = 5,86 м.:
һт = 6,3; һш = 2м; b = 1,5 м; S = 1м; d = 1,5 м;
tg α = 3√ (2*5,3) (1,5 + 2*1) = 1,098
α = 470 42′
sinα = 0,6747; cosα = 0,7396;
Длина стрелы крана: (Lж), м.
Lж = 5,3 0,6747+ (1,5 + 2*1) 2*0,7396 =11,91 м;
Требуемая грузоподъемность крана: (Qкр), тн.
Qкр = 1,75 + 0,8 = 2,5 тн;
Данные, определенные по этим анализируемым параметрам, заполняем в таблице. (3.4 см. таблицу).
Необходимые технические параметры крана.
3.5.выбор транспортных средств.
При монтаже строительных конструкций для перевозки конструктивных элементов применяются специальные виды транспорта (колонновоз, балковоз, фермовоз, панель, плитовоз). Под спецтранспортом понимается система, состоящая из грузового тягача и полуприцепа для перевозки конструкции. Количество спецтранспорта в зависимости от способов монтажа определяется по формуле:
N = ( 2L V + t1 + t2) Рк tp ∙һэл ∙k ; (3.10)
Где: L-расстояние транспортировки
V-средняя скорость транспортного средства 20-25
t1-время загрузки колонн в одном рейсе
t2-время разгрузки колонн в одном рейсе
Рк-монтируемые вдоль 2-3 очереди
количество видов конструкций
k - коэффициент неравномерности, равный 1,3
tp - продолжительность очереди tp = 8
һэл количество перевозимых элементов в одном рейсе
t1,2 = Ну ∙ ПЭ пж 3.11)
Где: Ну-количество времени
пж-количество рабочих
Назначение транспорта производится в следующем порядке:
1.определяется вид транспорта и транспортируемая конструкция.
2.по этим данным определяется марка автомобиля и назначаются его технические характеристики.
3.по формулам в плане определяется количество транспорта.
То есть, по указанным данным, для перевозки колонны достаточно иметь 1 количество транспорта.
Транспорт для балки:
N = (2 ∙ 15) (25+222,6+ 222,6) ∙ 288 (8 ∙ 57 ∙ 1,3) = 0,03;
L = 15км; V = 25км ч; t1, t2 = 222,6; Рк = 288; k = 1,3; tp = 8; һэл = 2;
То есть, по указанным данным, для перевозки балок также достаточно иметь 1 количество транспорта.
Транспорт для плит перекрытия:
N = (2 ∙ 15) (25+63,48 + 63,48) ∙ 46 (8 ∙ 44 ∙ 1,3) = 0,01;
L = 15км; V = 25км ч; t1, t2 = 63,48; Рк = 46; k = 1,3; ... продолжение
Вы можете абсолютно на бесплатной основе полностью просмотреть эту работу через наше приложение.
----------------------------------- ----------------------------------- ----------
Министерство образования и науки Республики Казахстан
----------------------------------- ----------------------------------- ----------
Карагандинский Технический Университет
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
Допущен к защите
----------------------------------- ----------------------------------- ----------
Зав. кафедрой ДА и ПМ___________
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
_________М. О. Иманов
----------------------------------- ----------------------------------- ----------
_____________________2021г
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
ДИПЛОМНЫЙ ПРОЕКТ
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
На тему: Бизнес центр
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
по специальности: 5В042000 Архитектура
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
Выполнил Кудайбергенов С.С
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
Руководитель
----------------------------------- ----------------------------------- ----------
старший преподаватель Бекова Ж.М
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
Караганда 2021
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
Карагандинский Технический Университет
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
Кудайбергенов С.С
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
Торгово развлекательный комплекс
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
ДИПЛОМНЫЙ ПРОЕКТ
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
специальность: 5В042000 Архитектура
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
----------------------------------- ----------------------------------- ----------
Караганда 2021
----------------------------------- ----------------------------------- ----------
Содержание
Введение
7
1 Анализ проектирования бизнес-центров
7
1.2 Формирование офисно-делового пространства. Бизнес-центр - новый тип общественного здания
1.3 Классификация бизнес-центров и требования к ним.
8
10
1.4 Проектирования и строительства зарубежных бизнес-центров.
12
1.5 Требования к размещению бизнес-центров
12
1.6 Особенности архитектурной организации бизнес-центров
14
2. Природно-климатические условия города Караганды
18
3. Технология строительного производства
21
3.1 Земляные работы
22
3.2 Выбор способов производства и комплектов машин
23
3.3 Выбор схемы разработки котлована
23
3.4 Подсчет количества транспорта
25
3.5 Подсчет объемов дополнительных работ
28
3.6 Технология производства разработки котлована
29
4 Инженерные сети
30
4.1 Общая характеристика
31
4.2 Система отопления
32
4.3 Система вентиляции
32
4.4.Система кондиционирования воздуха
33
5 Расчетная часть
35
5.1 Расчет многопустотной панели перекрытия
38
5.2 Расчет прочности нормального сечения
39
5.3 Определение геометрических характеристик приведенного двутаврового сечения и усилий обжатия
39
5.4 Расчет прочности по наклонным сечениям
40
5.5 Расчет по образованию трещин нормальных, к продольной оси элемента
40
5.6 Расчет прогиба плиты
42
6. Экология
42
Заключение
52
Список использованной литературы
53
Правильная эксплуатация ограждающей конструкции обеспечивает помещение в постоянном температурном режиме. В офисных помещениях при влажности 60 % +20 градусов, в санузле + 16 градусов.
Земляные стены цельнолитые, толщина 60см. Стены хранилища кирпичные по ГОСТ 530-95.
Внутренние стены земляного полотна из керамического кирпича толщиной 380мм по ГОСТ 530-95.
Наружные стены толщиной 510 мм из светлого керамического кирпича Кладка КОРПо НФ1002,050 ГОСТ 530-2007-75 серия 2. исполнение 130-8 0; 1 тип кладки а-64, теплоизоляция - утеплитель Евро-Вент t-80мм и минеральное покрытие М125, утеплитель Евро - Вент Н t-100мм, наружная кладочная поверхность после воздушного зазора 30мм выполнена керамогранитной панелью 600х600мм.
Перегородки-полноразмерный керамический кирпич по ГОСТ 530-2007 толщиной 120 мм, 250 мм, 380 мм.
1.4.3. ДСП и полы
Плиты перекрытия-из сборного многокомпонентного железобетонного покрытия. Толщина 200мм.
Пол-сборная конструкция, устанавливаемая поверх земли или покрытия. Конструктивное выполнение набора и отдельных слоев пола определяется его предполагаемыми условиями эксплуатации.
Верхний элемент пола, который подвергается непосредственному эксплуатационному воздействию, называется покрытием ("настоящий" пол). Тип покрытия пола определяется его именем: паркет, плитка мозаичная и так далее.
Между перекрытием пола и несущим элементом помещения, в котором находится пол, находятся промежуточные этажи, каждый из которых имеет конкретную функциональную задачу: этажность, стяжка, водоотвод, теплопроводность, настил. Слой, который уменьшает общую теплопроводность пола, это теплопроводность. В качестве покрытия используются железобетонные плиты толщиной 200 мм.
В офисных помещениях полы выложены паркетом, в вестибюле, тамбуре и на лестничной площадке выложена керамическая плитка. Конструкция полов обеспечивает нормальную звукоизоляцию перекрытий между этажами от воздуха и ударного шума.
Оконные покрытия (перемычки) сборные железобетонные 1.038.1. По 1 серии.
1. 4.4 лестницы
Лестницы назначаются для соотношения комнат, расположенных на каждом этаже. А также для аварийной эвакуации людей и имущества из здания и облегчения работы пожарных групп. Лестницы состоят из железобетонных прессов по косоуру из монолитной стали. Печатные сетки соответствуют требованиям СНиП РК 2.02-05-2002 разработана в соответствии с требованиями пожарной безопасности зданий и сооружений " [6].
1.4.5 крыша
Крыша здания-вентилируемая, покрытая асбестоцементными листами, деревянными стропилами.
Здание используется при влажности не более 60%. СНиП деталей, используемых во всех сталях и соединениях 2.03-11-85 выполнять согласно инструкции Защита строительных конструкций от ржавчины".
В моем проекте двухсторонняя врезка выполнена из стропильной металлочерепицы в системе кровельных опор.
1.4. 6 окна и двери
Назначение светопроницаемых ограждений-пропускать свет от солнца в помещения для обеспечения визуального контакта людей с внешней средой. Основным материалом, пропускающим Солнце, является силикатное стекло. Элементы из алюминия и металлопластика, придающие стеклу твердость.Размеры окон
светообеспечение назначается с учетом нормативных требований, архитектурной композиции, эксплуатационных потерь. Размеры дверей стандартизированы. Они были спроектированы как двухпольные, так и однопольные. Высота 2,1 м, ширина 0,71 м, 0,8 м, 0,9 м, 1,0 м, 1,2 м, 1,3 м, 1,35 м, 2 м. В связи с эвакуацией все двери открываются наружу.
Окна-алюминиевые с трехрядным остеклением.Наружные двери-из дерева, металла, металлопластика. Межкомнатные двери-индивидуальны. Оконные блоки-из металлопластика в двухкамерный оконный пакет. Подоконник (подоконник) выполнен из металлопластика.Общее количество дверей 338, количество окон 258.
Сурет 1.5-1. Есіктің түрлері
Выполнение внутренних отделочных работ является завершающим этапом возведения помещений. Их задачей будет дать жилье законченного типа.
Техническая задача отделки определяется прежде всего взаимосвязью образований с окружающей средой. Отделочные покрытия защищают образования от воздействия увлажнения, коррозии, механических повреждений. Они также могут передавать акустические свойства помещений, их инсоляцию, воздухообмен.
Эксплуатационные свойства покрытия во многом определяются хозяйственной деятельностью человека. Поэтому отделочные покрытия должны быть устойчивыми к механическим воздействиям, допускающими санитарно-гигиеническую очистку, не токсичны и длительное время сохраняют свой первоначальный вид.
Внутренние отделочные работы по технологическим признакам подразделяются на штукатурные, малярные, поклейки обоев и другие виды работ.
Цоколь построен из водостойкого гранита. Центральная и вспомогательная лестницы построены из гранита . Стены и потолок офисных помещений отделаны от штукатурки витонитом и сверху оклеены обоями. Плинтусы сделаны из дерева. Потолок коридоров подвесной потолок обработан "ARMSTRONG". Число. в узлах, складах стены облицованы керамической плиткой М 150.
1.4.8 защита деревянных и стальных конструкций.
Защита стальных связей изделий от коррозии, т. е. выполнение анкерных и сварочных связей в соответствии с требованиями СНиП РК 2.01-19-2004г. Окраска цельнометаллических изделий ПФ-1 ГОСТ 6405-76* эмалью с двухслойной грунтовкой ГФ ГОСТ 25129-82*. В целях предохранения всех деревянных изделий от гниения и формирования необходимой огнестойкости проводится тщательная антисептирование и обработка антиперенами.Защищает металлические конструкции от окрашивания эмалью краской ПФ-115.
1.5. теплотехнический расчет наружной стены
Определение необходимого внутреннего сопротивления ограждающим конструкциям R0тр, расчет толщины слоя утеплителя по требуемому сопротивлению, определенному в соответствии с требованиями СНиП.
Значение сопротивления теплопередаче ограждающих конструкций должно быть больше или равно значению R0 требуемого сопротивления r0тр.
Значение сопротивления r0тр, необходимого для теплопроводности ограждающих конструкций, определяется большим из двух измерений:
Rсгтр - необходимое сопротивление по санитарно-гигиеническим нормам;
Rэнтр-необходимое сопротивление по накоплению энергии.
Rсгтр определяется по формуле:
, (1. 1)
где tвн-характеристическая температура отапливаемого помещения, tвн=20ºС;
tн.о-расчетная температура воздуха в самую холодную пятидневку, ºС.
n-коэффициент, принимаемый в зависимости от расположения наружной поверхности ограждающих конструкций относительно наружного воздуха, n=1 (для наружных стен);
Δtн-разность нормативных температур между внутренним воздухом и внутренней поверхностной температурой ограждающих конструкций, Δtн=4ºС (для наружных стен);
ав-коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, ав=8,7 Вт м2∙ ºС;
м2∙ ∙ С Вт
Далее определяем необходимое сопротивление теплопередаче по условиям энергосбережения. Для этого определяем градус-сутки прогретого периода по формуле:
ГСОП = (tвн - tоп)∙n0, (1. 2)
где tоп - средняя температура периода при среднесуточной температуре воздуха 8 С С, tоп = -8,1 С (для г. Петропавловска);
n0-продолжительность периода при среднесуточной температуре воздуха 8 С С, n0 = 215 сут.
ГСОП = (20+8,6)∙218 = 6235 С∙сут
Используя таблицу 1.1, методом интерполяции определяем сопротивление теплопередаче Rэнтр.
Таблица 1.1-сопротивление теплопередаче по договору энергосбережения
Здание ГСОП,∙с ∙ сутки Rтр, м2∙ ∙ С Вт
настенное потолочное покрытие окна и двери
Жилые дома, детские сады, интернаты 4000 2,8 4,2 0,45
6000 3,5 5,2 0,60
8000 4,2 6,2 0,70
10000 4,9 7,2 0,75
12000 5,6 8,2 0,80
Необходимое сопротивление теплопередаче ограждающих конструкций:
6000 Rэнтр = 3,51,163 = 3,009 м2∙ ∙ С Вт
8000 Rэнтр=4,21,163 = 3,61 м2∙ ∙ СВт
м2∙ ∙ С Вт
Требуемое сопротивление теплопередаче ограждающих конструкций принимаем равным наибольшему значению rсгтр и Rэнтр двух измерений R0тр.
Поскольку Rэнтр Rсгтр, R0тр = м2∙ ∙ С Вт.
Полное сопротивление внешней стенки R0 определяется по сумме термических сопротивлений слоев, а также сопротивлений внутренней Rв и внешней Rн поверхностей теплопередаче по формуле:
, (1.3)
где ан-коэффициент теплоотдачи наружной поверхности ограждающих конструкций, ан = 23 Вт(м2∙ ∙ С);
ав-коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, ан = 8,7 Вт(м2∙ ∙ С).
(1.4)
Стена состоит из следующих слоев:
1 слой-кирпич в цементно-песчаном растворении, λк=0,52 Вт (м∙ ∙ С), δк=0,120 м;
2 слой-утеплитель минеральная вата, λж=0,064 Вт (м∙ ∙ С);
3 слой-кирпич в цементно-песчаном растворении, λк=0,52 Вт (м∙ ∙ С), δк=0,120 м;
4 слой-цементно-песчаный раствор λк = 0,76 Вт (м∙ ∙ С), δк = 0,01 м
5 слой-кирпич в цементно-песчаном растворении, λк=0,52 Вт (м∙ ∙ С), δк=0,250 м
Определяем толщину слоя утеплителя:
δж=0,144 м=144мм
С учетом сортаментов выпускаемых минеральных плит принимаем толщину нагревательного слоя δж= 140 мм. Тогда толщина наружной стены составит 640 мм.
Определим действительное значение теплового сопротивления, приведенного к теплопроводности ограждающих конструкций:
R0ф = 0,115+0,231+2,188+0,231+0,131+0,481 +0,0434 = 3,4204 м2∙ ∙ С Вт
Коэффициент теплопроводности ограждающих конструкций рассчитываем по формуле:
К=1 R0ф (1.5)
К=1 1,746=0,29 Втм2∙к
Все величины, принятые в результате расчетов, удовлетворяют требованиям.
1.6. инженерные сети
При проектировании систем водоснабжения, тепловой канализации общественного здания руководствовались следующими видами документов:
- СНиП 2.08.02-89* "Общественные здания и сооружения";
- СНиП 2.04.05-91* "Отопление, вентиляция и кондиционирование воздуха";
- СНиП 2.04.01-85* "водоснабжение и канализация".
Сведения, предоставленные для выполнения раздела "инженерные сети":
1. Зимняя пятидневная температура наружного воздуха для расчетной системы отопления tнхп= - 32 С, наиболее холодная суточная температура зимнего воздуха tнхс = -36 С, а для летней расчетной системы вентиляции tж=19°С.
2. температуры внутренних помещений:
Кабинеты-tт.с.=20°С;
Чистовые комнаты-tт.с.=25°С;
Вход-tкр.=16°С;
Столовая-tасх.=15°С.
3. гарантированный напор городских узлов водоснабжения Нкеп=20 м. ст. воды.
4. величина тепловых узлов для центрального теплоснабжения 120-70 °С.
5.суточный расход питьевой и хозяйственной воды Qх.В.=6,45 м3 сут.
6. суточный расход горячей воды Qг.В.=6,88 м3 сут.
1.6.1 теплоотдача
Теплоснабжение здания предусмотрено от наружных центральных тепловых сетей. Городские теплопроводы приняты в качестве источников тепла. График системы теплоснабжения 120-70ºС. Теплоносителем для системы теплоснабжения является горячая вода с температурой 70-95ºС. Система теплоснабжения выводится из ТЭС и распределяется по теплопроводам к отопительному оборудованию, расположенному в различных помещениях и этажах.
принято. Проект отопления предусмотрен для здания с техническим подземным помещением. Теплопроводы против зимних морозов утепляются минеральной ватой толщиной 50мм с облицовкой марки URSA". Внутриквартирные трубы и отопительные установки окрашиваются масляной краской в 2 раза [18]
В системе используется элеватор № 1 с соплом d = 18 мм.
1.6.2 водоснабжение
Холодное и горячее водоснабжение предусмотрено в Центральном городском магистральном узле. d = 100мм принят вход из чугуна.
Внутренняя водо-направляющая труба спроектирована как оцинкованная чугунная труба с водо - газопроводом d=15-75мм. Водопроводные трубы установлены скрытно. Гарантированный напор городских узлов водоснабжения обеспечивает 6-этажное водоснабжение. Для обеспечения остальных слоев водой устанавливаем резервуар объемом 2м3 в верхнем техническом помещении, заполняем насосом марки 4 КМ-8а.
Таблица 5.1 - технические данные насоса
Подача, л с 17;
Арын, ст. м. су 49;
Частота вращения, об мин 2900;
Мощность вала насоса, кВт 13,9.
1.6.3 вентиляция
Проектом предусмотрена естественная вентиляция, канальная вентиляция и приточно-вытяжная вентиляция. Применяется в чистящих помещениях и столовых тягового типа. Через дополнительные форточки окон воздух заменяется и усиливается.
Проектный размер каналов, проходящих через стену, d = 120мм. Отдельно стоящие вертикальные вытяжные каналы в каждом 2-м этаже размерами 200х200 мм объединяются в один магистральный канал размером 250х200 мм. Их защищает зонт размером 600х500 мм, расположенный на крыше.
1.6.4 система канализации
Административно-бытовое здание канализационная система спроектирована бытовым и централизованным способом. Так как проектируемое здание расположено в центре города, канализационная труба подключена к центральной городской канализации.
Санитарные помещения приняты в проекте с санитарно-технической кабиной. Внутренняя канализационная система имеет трубы, которые сливаются в колодец во внешнем канализационном узле. В зоне подключения колонн к канализационным магистралям технический настил расположен на первом и втором этажах. Канализационные колонки расположены в нижней части стены. Для обеспечения нормальной эксплуатации водопроводных и канализационных сетей магистральные трубопроводы, отводы и оборудование на площадке должны иметь уклон 0,1 для обеспечения выхода из них необходимой воды.
Канализационные колонки должны располагаться вертикально без каких-либо перерывов. Отклонением могут быть трубы длиной от 2 мм до 2м в вертикальном направлении. Канализация проектируется из чугунных труб диаметром ø 125 мм. Сорная вода, поступающая в подвал из унитаза, через систему полиэтиленовых труб диаметром ø100 мм и с уклоном 0,02 в горизонтальной зоне. Межквартирные разводки проектируются полиэтиленовыми трубами с уклоном 0,035, диаметром ø50. При размещении канализационных труб в подвале устанавливаются открытые, внутриквартирные канализационные трубы-скрытые.
Канализационные трубы подключаются к центральной сети через фундаментные канавки из подвала размером 400x400 мм. Свободное место в месте примыкания к проему фундамента кладут кирпичом и штукатурят цементно-песчаным раствором марки М75.
Мое проектируемое 2-х этажное административно-бытовое здание с полным рассмотрением и выбором путей водо -, теплоснабжения и системы вентиляции, канализации, решено очень эффективно.
2 . Расчетно-конструктивная часть
2.1.расчет лестничной клетки.
Укрупненные лестничные клетки и площадные плиты представляют собой ребристые железобетонные плиты. В сжатой зоне располагается тавровое сечение и работает на изгиб. Косоуры дробных лестниц рассчитываются с учетом уклона лестниц, размещенных на свободной опоре, как балочный элемент.
В зависимости от расположения здания нормативную временную нагрузку на сборные железобетонные ступени принимают в пределах 3-5кНм2.
Железобетонные элементы лестницы, как и перекрытия, рассчитывают против прочности (1.в. д.) и деформации (2.в. д.).
2.2 расчет сборной железобетонной лестницы.
В 3-х этажную школу необходимо рассчитать и установить лестницу шириной 1,35 м. Высота этажа 3,6 м. Угол наклона ступеней α ≈30 , размеры лестниц 15 * 30 см. Бетонмарка М300, класс каркасной арматуры А-2, класс решетчатой арматуры В-1.
Решение: определение эффектов с нагрузками.
Удельный вес типовых лестниц по каталогу индустриальных изделий для жилого и гражданского строительства (ИИ-03) равен: g =3.6 кНм2 по горизонтальной проекции .., Временные нагрузки на лестничные клетки жилых домов равны Р = 4кНм2 (400кгсм2) коэффициент загрузки п=1,3; нагрузка на длину 1м: Q=(g +p )*a=(3,6*1,1+4*1,3)*1,35=11,3 кНм.
Расчетный изгибающий момент в центре лестничного пролета равен: М = q * l 28= 11,3*328=12,7 кНм.
Поперечная сила на опоре: Q = q * l 2=11,3*32=16,95 кН*м.
. Предварительное назначение размеров сечений ступеней.
Относительно типовой заводской формы назначаем: толщина доски (между сечениями ступеней) һ =30мм, толщина стен b=80мм и высота стен (косоуров) h = 170мм. Меняем фактическое сечение лестницы на Таврическое расчетное сечение, где в сжатой зоне расположена полка: b=2b =2*80=160мм; ширину полки B =2(16)+b=2(3006)+16=116см или b =12b +b=12*3+16 = 52см больше не берем. За расчетное значение принимаем меньшее значение b =52см.
2.2.4. выбор сечения продольной арматуры.
Выбор сечения по условию. По условию выбираем расчетный момент для таврового сечения (при х=b): при М R m *b *h *(h -0,5*h ) нейтральная ось проходит через полку;
127000013.5(100)*0,85*52*3(14,5-0, 5*3)=2330000 Н * см, выполняется условие, выполняем расчет арматуры на квадратное сечение B.
Рассчитаем: А = М R m b * h =127000013,5*(100)*0,85*52*14,52=
η=0,95, ξ = 0,1 находим из таблицы.
A =mη * h * R =12000000,95*14,5*270(100)=3,23 см2.
Принимаем 2 Ø14 а-2, А =3,08см2 (-4,5%, удовлетворяет)
2 Ø16 при а-2, А =4,02см2 ( +25%, арматура несколько расходуется.). На каждой стене размещаем плоский каркас К-1.
2.2.5 расчет наклонного сечения на поперечное усилие.
Проверяем договор:
Q0,35*R m *b*h 169500,35*13,5(100)*0,85*16*14,5=9 3177H. условие выполняется, принятые размеры сечения стенки совпадают.
Qк * R m * b * h 169500,6*1(100)*0,85*16*14,5=11800 H, условие не удовлетворяет, необходимо рассчитать поперечную арматуру. По расчету монтируем арматуру в (14) от опоры. На расстоянии (14) интервала поперечная сила равна Q = Q-d 4=16950-11300(34)=16950-8475=8475 H11800h; в центральной части стены располагаем поперечную арматуру шагом 200 мм. На (14) интервала обозначим поперечные арматуры с шагом конструктивного сечения S=80 мм, Ø6 мм а-1: (h2=1702 = не более 85 мм), f =0.283 см2, R =170 МПа; для двух каркасов п=2 F =0,283*2=0,566 см2. Назначенный шаг S=80мм соответствует следующему условию:
S = 0,75 * к * R * b * h 2 Q=0,75*2*1(100)16*14,5216950=29,8
По формуле вычисляем воспринимающий эффект единицы длины стенки поперечными стержнями: q = R F U=170(100)0,5668=1200 Н см; поперечная сила, принимаемая бетонными и поперечными стержнями, рассчитывается по формуле:
Q = 2 * к * b * h 2 * R * m * q =2*2*16*14,52*1(100)*0,85*1200=2620 0hQ = 16950H; обеспечивается прочность ступеней лестницы по поперечному сечению. Лестничную доску армируют сеткой с помощью стержня диаметром 4-6мм. Шаг позиционирования 100-300мм. Доска связана с педалями как сплошной слиток, и ее сохранность обеспечивается полностью с учетом работы с педалями. Трапы на косоур считаются балками треугольного сечения с пустой опорой.
Рабочая арматура трапов назначается с учетом транспортных и сборочных воздействий и в зависимости от длины трапов ...:
... Диаметр стержней 6мм при 1-1, 4 м;
... Диаметр прутков 7-8 мм при 1 об = 1,5-1,9 м;
... При 1д = 2-2,4 м прутки выполняют из арматуры диаметром 8-10 мм; хомуты-из арматуры диаметром 4-6мм, шагом 20см.
2.2.6 6 расчет плиты бетонной площадки
Необходимо просчитать и найти настенную плиту двух маршевых лестничных клеток. Ширина доски 1400 мм, толщина 60 мм, ширина ступенчатой решетки 2900 мм. Временная нормативная нагрузка 4 кН м (400кгсм2) коэффициент загрузки п=1,3. марка бетона М300, класс стальной арматуры а 2.
Определение нагрузки; удельный нормативный вес доски при hn= 6см: g = 0,06 * 25000=1500 кН м ;
Удельный нормативный вес доски:
g=1500*1.1=1650 кН м ;
Удельный нормативный вес боковой стенки (за вычетом веса доски):
q= (0.29*0.11+0.07*0.07)*1*25000*1.1=1 000 Н м;
удельный нормативный вес стены, прилегающей к периферической стене:
q = 0.14*0.09*1*25000*1.1=350Н м.
Временная расчетная нагрузка
р=4*1.3=5.2 кНм.
При расчете квадратной доски в следующий раз используется маркировка и настенная стена, расположенная на стене, хорошо прикрепленной к стене, к половине доски.
2. Определение полок доски. Горизонтальная стенка крепится к каждой полке покрытия, частично прижимая ее к стойке.Расчетная балка привязана к расстоянию от стены на 1-13м
При появлении пластикового шарнира тецес моментов зависит от формулы балки и опоры
Моп =Мпр = q * l2 16= 6850*1,13216=547кН м,
где, q=(g+p)= 1650+5200= 6850
b=100 h0 = h - a = 6 - 2 =4
А =М R m b * h =5470013,5*(100)*0,85*100*42=0.03
η=0,987, ξ = 0,03 находим по таблице.
Fa=м η H Rb= 574000,988*4*315(100)= 0,44 см2.
FA =0.на опорах 36см2 комплектуем сетку марки с-I 20020033 на 1 погонный метр.
1. Расчет боковой стенки. На боковую стенку воздействуют следующие нагрузки: постоянная и временная нагрузка влияют на стойку и собственный вес;
q= (1650+5200)*1.352+1000= 5630H м
равномерно распределенная нагрузка от опорного реакционного марша,
q1 = 169501,35= 1255 ≈1260hм.
1 пог от нагрузки Q. Крутящий момент на М
M= q*10+72 =1260*172=10710н*см 107,1 = Н*м(10,71 кгс*м).
Расчет средней балочной стенки с крутящим моментом:
M= (q+q1)*l028= (5630+1260)*2.928=7243.
Расчетное значение поперечной силы
Q=( q+q1)*l2=(5630+1260)2.92= 9991H.
3. Технология и Организация строительного производства
3.1 составление технологической карты на возведение надземной части
В состав проекта производства работ по сборке строительных сборных конструкций входят следующие сведения:
- перечень и объемы производства предкомплектных подготовительных работ;
- график поставки необходимых запасов;
- периодический график производства работ;
- часовые графики сборки транспорта и конструкций;
- комплексная технологическая карта процесса сборки;
- отчетно-пояснительная записка.
В расчетно-пояснительной записке приводятся технологические расчеты, обосновываются принятые решения и технико-экономические решения, даются необходимые пояснения к материалам проекта. В целом, в пояснительной записке рассматриваются следующие вопросы:
- характеристика складируемого здания;
- определение объемов и трудоемкости сборочных работ;
- определение способа накопления;
- выбор сборочных и захватных устройств;
- определение требуемых рабочих параметров кранов. Выбор типа и марки сборочного крана;
- определение эффективного типа сборочного крана по технико-экономическим показателям;
- обоснование схемы перемещения крана при сборке сборных конструкций;
- расчет состава комплексной бригады;
- определение требуемого количества транспорта.
3.2. расчет объема работ.
Расчет объема работ-начальный этап производства строительных работ.
Одним из основных элементов в составе проекта производства работ является календарный план строительства объекта, так как на основании этого документа определяется общая продолжительность строительства, последовательность выполнения отдельных строительно-монтажных работ, сроки и их взаимосвязь.
Объем работ проводим по архитектурно-строительным чертежам (планы, сечения, фасады, объемная планировка, конструктивные решения). В ведомости работы заполняются по каждому отдельному сбору, объединенному в соответствии со своей технологической цепью, по видам работ.
Таблица 3.1
Ведомость расчета объема работ.
Фамилия Работ единица Измерения Количество 1
1 1. земляные работы
1. механизированным способом побрить растительный слой земли.
2. копка котлована механизированным способом.
3. ручная обработка остаточного грунта.
4. засыпка грунта бульдозером с толчком на дорогу.
5.уплотнение подошвы фундамента гравийным песком.
6. перекопка грунта вручную.
7. уплотнение перезахороненного грунта.
950
2 2. монолитный литой фундамент
1. укладка подготовительного слоя из камней
2. Создание и разрушение опалубки.
3.Установка арматурных сеток и каркасов.
4. бетонирование фундамента объемом 3м2.
5. монтаж бетонного ленточного фундамента
6. 3. изоляция поверхностей фундамента от влаги.
Изоляция поверхностей фундамента от влаги.
3 Монтаж кровель дома
3. установка монолитных наливных колонн.
1. Создание и разрушение колонных опалубок.
2.Установка арматурных сеток и каркасов.
3. бетонирование колонны.
6 6. возведение межэтажного перекрытия
1. установка плит межэтажного покрытия площадью 3м2
2. установка плит межэтажного покрытия площадью 10м2
3. установка плит межэтажного покрытия площадью 15м2
4. сварка и закрепление швов плиты
5. заделка швов плиты бетоном
6. заливка сейсмического пояса
7. армирование
7 . Возведение кровли здания
1. установка плит перекрытия площадью 3м2
2. установка плит перекрытия площадью 5м2
3. установка плит перекрытия площадью 10м2
4. установка плит перекрытия площадью 15м2
5. сварка и закрепление швов плиты
6. заделка швов плиты бетоном
7. заливка сейсмического пояса
8. армирование
9. очистка площадки покрытия от сажи
10. возведение пароизоляционного слоя
11. возведение теплосберегающего слоя
12. установка защитного слоя
3.3. технология проведения работ
а) земляные работы
При возведении объекта выполняем следующие земляные работы:
Слоевище растений; подготовка котлованов и траншей; ручная обработка остаточного грунта; ручная обработка почвы; засыпка котлованов с перемещением грунта; уплотнение, рыхление грунта. Выполняем слоистое оружие бульдозером ЛС-17 С. Заложенный грунт оставляем на хранение в аренду, т. к. используем на этом грунте для работ по благоустройству. Котлован выполняем с помощью экскаватора ЭО-2161 с одноковшовой лопатой. Выполняем ручную обработку остатков, параллельно с основным процессом. Начинать эту работу следует только после определения безопасного пространства. Часть грунта, необходимую для засыпки, с помощью бульдозера толкаем и укладываем на дорогу. Засыпку котлованов осуществляем после полного возведения подземной части дома. А работы по уплотнению грунта выполняются параллельно с этой работой, поэтому следует строго соблюдать условия безопасного выполнения работ.
Проталкивание грунта выполняется с помощью булдозера ЛС-17С, а уплотнение грунта-с помощью электрошокеров ЭС-50.
б) возведение фундаментов
Работы по устройству наливных фундаментов производятся бригадой бетонщиков. Работы начинаем после полной готовности котлована. В качестве основной машины используем стреловой кран МКГ-25.
Работы по влагозащите фундамента проводятся параллельно с процессами возведения фундамента и для того, чтобы был достаточный объем работ, лучше начинать эту работу через 1-2 дня после основного процесса.
в) монтаж конструктивных элементов надземной части
Монтажные работы при возведении конструктивных элементов надземной части выполняются столярами, электросварщиками, специализированной специализированной бригадой. Монтажные работы выполняются с помощью одного крана ДЭК-25. Эту работу мы начнем после выполнения необходимых для возведения подземной части дома процессов.
Осуществляем монтажные работы по одному из трех видов монтажа:
Возведение колонн, монтаж элементов покрытия, возведение наружных кирпичных стен.
г) возведение кирпичных частей стен и тонких межкомнатных перегородок
Эту работу выполняют каменщики и звено, состоящее из деревянных захватов. Возводят кирпичные части стен. Производим параллельно с процессом монтажа наружных стеновых панелей. Приступим к работе после полного завершения возведения каркаса здания.
В случае, когда требуемое пространство на месте работ окажется недостаточным, работы по кладке камня и монтажу наружных стеновых панелей следует выполнять в две очереди с учетом условий безопасного выполнения работ. В первую очередь выполняем кладку, а во вторую-монтажные работы. Во вторую очередь при выполнении работ необходимо обеспечить достаточную освещенность рабочих мест.
д) отделочные работы
Отделочные работы выполняем следующим образом: внутренние штукатурные работы, наружные отделочные работы, малярные, малярные и облицовочные работы. Внутренние штукатурные работы целесообразно начинать после возведения строительного покрытия, а в холодные периоды-после завершения работ по остеклению. Наружные отделочные, окрасочные, малярные работы выполняем параллельно, так как фронт работ располагается в двух зонах, не препятствующих друг другу. Выполняем облицовочные работы параллельно с внутренними штукатур-ными работами. Рабочие процессы , входящие в этот комплекс, выполняют в комплексной среде, состоящей из штукатурок, маляров, облицовщиков и плотников.
е) возведение покрытия здания
Работы по возведению покрытия, возведению конструктивных элементов надземной части здания начинаем после полного завершения. Учитывая условия безопасности этой работы, мы параллельно выполняем раздельный Сток, укладку цемента, песка. После монтажа цементно-песчаного слоя следует предусмотреть трехдневный технологический перерыв до начала следующей работы.
ж) возведение пола
Рабочий стол следует начинать с подготовки подготовительного слоя. Возведение щебня, и подготовительного слоя проводим параллельно с внутренними штукатур-ными работами. После этих работ целесообразно организовать технологический перерыв, чтобы рабочее пространство было недоступно. Мы приступаем к возведению чистого пола, как только закончим возведение подготовительного слоя, наряду с работами по бетону, керамической плитке, рулонному материалу штукатурке. Все работы, связанные с влажными процессами, желательно завершить до начала покрасочных работ.
з) специальные специализированные работы
Приступаем к комплексу работ, санитарно-техническим, электротехническим, монтажу оборудования, благоустройству окрестностей. Работы, входящие в этот комплекс, выполняются специализированными бригадами. Сроки выполнения специальных работ необходимо производить с согласованием с общестроительными работами. Основными учитываемыми вопросами здесь являются очередность выполнения работ и соблюдение требований правил безопасности при параллельном выполнении различных работ. Очередность и сроки выполнения специальных работ приведены в календарном графике строительства.
3.4. назначение монтажного крана
Для монтажа каркаса надземной части здания используются башенные краны. Назначение монтажных кранов состоит из двух этапов.
- На первом этапе определяются необходимые технические параметры крана для самых высоких, удаленных конструкций (колонны, снег, плиты). Технические параметры, найденные по каждому элементу, заполняем в специальной таблице. По значению этих параметров принимаем два крана, характеристики которых параллельны каталок.
- На втором этапе необходимо выполнить необходимое из двух принятых кранов
назначаем путем сравнения экономических параметров.
Определим необходимые технические параметры крана для колонны:
Высота подъема крюка крана: (Нкр), м.
Нкр= HM + һз + һэ + һстр; м [3.6]
Где:
һт-опорная подставка монтируемого элемента
Высота, м;
һз-высота, снимаемая по условиям безопасности
(һз ≈ 1 2 м) һз = 1м.
һэ-высота монтируемого элемента, м; һэ = 0,3 м.
һстр-высота грузового крюка, м; һстр = 1,6 м.
Итак,
Нкр= 6,4+1+0,3+1,6 = 9,3 м.:
Падение стрелы крана: (ℓж), м.
ℓж = (һт-һш) tg α + b 2 + S + d; м. [3.7]
tg α = 3√ 2 (һт-һш) b + 2S [3.8]
Где:
һш-к стояку крана шарнира крепления стрелы крана
высота до (һш ≈ 1 2 м) һш = 2 м.
b-ширина или длина монтируемого элемента, м;
b = 0,4 м.
S-стрела крана от края монтируемой конструкции
расстояние до оси, м; (S ≈ 0,5 1м) S = 1,2 м.
d-от оси вращения крана до шарнира стрелы
расстояние d = 1,5 м
α-угол наклона стрелы крана.
Итак,
ℓж = ( 4,4 1,3 ) + ( 1,5 2 ) + 1,2 + 1,5 = 6,63 м.:
tg α = 3√ 2*4,4 4 + 2*1,2 = 1,300
α = 520 30′
sinα = 0,734; cosα = 0,688;
Длина стрелы крана: (Lж), м.
Lж = (һт-һш) sinα + b + 2S 2cosα; м. (3.4)
Итак,
Lж = 4,4 0,734 + (1,5 + 2*1,2) 2*0,688 = 8,8 м
Требуемая грузоподъемность крана: (Qкр), тн.
Qкр = qэ + qс; тн. (3.5)
Где:
qэ-вес монтируемого элемента
(спецификациядан).
qс-вес грузовой вешалки.
Итак,
Qкр = 1,75 + 0,3 = 2,05 тн;
Определим необходимые технические параметры крана для балки ТБ:
Высота подъема крюка крана: (Нкр), м.
Нкр =5,5 + 1 + 0,9 + 3,2 = 10,7 м;
һт = 5,5 м; һз = 1м; һэ = 0,4 м; һстр = 3,2 м;
Падение стрелы крана: (ℓж), м.
ℓж = (10,7 - 2) 0,793 + (12 2) + 1,5 + 1 = 12,91 м.:
һт = 10,7; һш = 2м; b = 12М; S = 1м; d = 1,5 м;
tg α = 3√ (2*3,50) (12 + 2*1) = 0,793
α = 380 24′
sinα = 0,6211; cosα = 0,7837;
Длина стрелы крана: (Lж), м.
Lж = 3,50 0,6211+ (12 + 2*1) 2*0,7837 =14,56 м;
Требуемая грузоподъемность крана: (Qкр), тн.
Qкр = 4,5 + 0,8 = 5,3 тн;
Определим необходимые технические параметры крана для полой плиты:
Высота подъема крюка крана: (Нкр), м.
Нкр =6,3 + 1 + 0,3 + 2,0 = 9,6 м;
һт = 6,3 м; һз = 1м; һэ = 0,3 м; һстр = 2,0 м;
Падение стрелы крана: (ℓж), м.
ℓж = (6,3 - 2) 1,098 + (1,5 2) + 1,5 + 1 = 5,86 м.:
һт = 6,3; һш = 2м; b = 1,5 м; S = 1м; d = 1,5 м;
tg α = 3√ (2*5,3) (1,5 + 2*1) = 1,098
α = 470 42′
sinα = 0,6747; cosα = 0,7396;
Длина стрелы крана: (Lж), м.
Lж = 5,3 0,6747+ (1,5 + 2*1) 2*0,7396 =11,91 м;
Требуемая грузоподъемность крана: (Qкр), тн.
Qкр = 1,75 + 0,8 = 2,5 тн;
Данные, определенные по этим анализируемым параметрам, заполняем в таблице. (3.4 см. таблицу).
Необходимые технические параметры крана.
3.5.выбор транспортных средств.
При монтаже строительных конструкций для перевозки конструктивных элементов применяются специальные виды транспорта (колонновоз, балковоз, фермовоз, панель, плитовоз). Под спецтранспортом понимается система, состоящая из грузового тягача и полуприцепа для перевозки конструкции. Количество спецтранспорта в зависимости от способов монтажа определяется по формуле:
N = ( 2L V + t1 + t2) Рк tp ∙һэл ∙k ; (3.10)
Где: L-расстояние транспортировки
V-средняя скорость транспортного средства 20-25
t1-время загрузки колонн в одном рейсе
t2-время разгрузки колонн в одном рейсе
Рк-монтируемые вдоль 2-3 очереди
количество видов конструкций
k - коэффициент неравномерности, равный 1,3
tp - продолжительность очереди tp = 8
һэл количество перевозимых элементов в одном рейсе
t1,2 = Ну ∙ ПЭ пж 3.11)
Где: Ну-количество времени
пж-количество рабочих
Назначение транспорта производится в следующем порядке:
1.определяется вид транспорта и транспортируемая конструкция.
2.по этим данным определяется марка автомобиля и назначаются его технические характеристики.
3.по формулам в плане определяется количество транспорта.
То есть, по указанным данным, для перевозки колонны достаточно иметь 1 количество транспорта.
Транспорт для балки:
N = (2 ∙ 15) (25+222,6+ 222,6) ∙ 288 (8 ∙ 57 ∙ 1,3) = 0,03;
L = 15км; V = 25км ч; t1, t2 = 222,6; Рк = 288; k = 1,3; tp = 8; һэл = 2;
То есть, по указанным данным, для перевозки балок также достаточно иметь 1 количество транспорта.
Транспорт для плит перекрытия:
N = (2 ∙ 15) (25+63,48 + 63,48) ∙ 46 (8 ∙ 44 ∙ 1,3) = 0,01;
L = 15км; V = 25км ч; t1, t2 = 63,48; Рк = 46; k = 1,3; ... продолжение
Вы можете абсолютно на бесплатной основе полностью просмотреть эту работу через наше приложение.
Похожие работы
Дисциплины
- Информатика
- Банковское дело
- Оценка бизнеса
- Бухгалтерское дело
- Валеология
- География
- Геология, Геофизика, Геодезия
- Религия
- Общая история
- Журналистика
- Таможенное дело
- История Казахстана
- Финансы
- Законодательство и Право, Криминалистика
- Маркетинг
- Культурология
- Медицина
- Менеджмент
- Нефть, Газ
- Искуство, музыка
- Педагогика
- Психология
- Страхование
- Налоги
- Политология
- Сертификация, стандартизация
- Социология, Демография
- Статистика
- Туризм
- Физика
- Философия
- Химия
- Делопроизводсто
- Экология, Охрана природы, Природопользование
- Экономика
- Литература
- Биология
- Мясо, молочно, вино-водочные продукты
- Земельный кадастр, Недвижимость
- Математика, Геометрия
- Государственное управление
- Архивное дело
- Полиграфия
- Горное дело
- Языковедение, Филология
- Исторические личности
- Автоматизация, Техника
- Экономическая география
- Международные отношения
- ОБЖ (Основы безопасности жизнедеятельности), Защита труда
