Совершенствование организации сквозного планирования местной работы


Тип работы:  Дипломная работа
Бесплатно:  Антиплагиат
Объем: 49 страниц
В избранное:

ВВЕДЕНИЕ

Важнейшим элементом эксплуатационной деятельности дорог является местная работа, в которую входят: операции по погрузке, выгрузке, передаче вагонов между отделениями и развозу местного груза, распределения порожних вагонов.

Груженые вагоны, находящиеся на дороге или отделении дороги и следующие под выгрузку на станции этой дороги или отделения, называются местными вагонами или местным грузом. Местная работа составляет основную часть перевозочной работы. На отделении «Св» она составляет 60%.

Рациональная организация работы с местными вагонами имеет существенное значение для улучшения всей эксплуатационной деятельности, ускорения оборота вагона, увеличения объемов перевозок. Организация местной работы на дороге и отделении увязана с решением других эксплуатационных задач, и в частности с задачей по пропуску транзитных вагонопотоков.

Работа с местными вагонами по последовательности выполнения операций складывается из следующих основных элементов: передача местного груза, развоз местного груза, операции с местными вагонами на станции выгрузки. Т. е. подача вагонов к местам выгрузки и процесс выгрузки вагонов, включая в необходимых случаях и очистку вагонов после их разгрузки.

Общее время, затрачиваемое на выполнение указанных операций, является оборотом местного вагона. Или оборот местного вагона - это среднее время нахождения местного вагона на дороге или отделении от момента приема его в груженом состоянии до момента окончания выгрузки его на станции назначения и показывает какое количество вагонов с местным грузом приходится на 1 вагон выгрузки.

Поэтому при организации структурных преобразований системы управления перевозочным процессом на железнодорожном транспорте с концентрацией управления из единого дорожного центра управления (ДЦУП) особое внимание было уделено сохранению «сквозной» технологии.

В результате структурных преобразований система управления перевозочным процессом на железнодорожном транспорте реорганизована по схеме: Центральная дирекция управления движением АО “КТЖ”- Дирекция управления движением - Линейные подразделения дирекции управления движением (станции) .

В целях формирования вертикально-интегрированной структуры управления перевозочным процессом на дороге рассмотрен вопрос по изменению структуры и технологии управления местной работой.

Организация и границы районов управления местной работы определены с учетом законченности технологического цикла, создания единой организации работы парка маневровых, вывозных и передаточных локомотивов.

Цель дипломного проекта - совершенствование организации сквозного планирования местной работы.

Для достижения этой цели необходимо решить следующие задачи:

  1. Анализ вагонопотоков на отделении дороги.
  2. Анализ структуры управления местной работы на отделении, включая изучение технологии местной работы, информационной структуры управления местной работы.
  3. Анализ и формирование функциональной структуры управления местной работы на отделении.
  4. Формирование задач и технологии работы АСУ МР диспетчера района управления ДЦУД.
  5. Прогнозирование объемов выгрузки на дороге.
  6. Построение тренда линейной, квадратичной и кубической функции выгрузки на станциях.

1 ОБЩАЯ ЧАСТЬ

  1. Технико -эксплутационная характеристика железной дороги Св

Дорога Св - железная дорога, пролегающая по территории Сев-Зап и Сред Ур и Уд. Дорога бесперебойно обеспечивает пропуск поездов из центральных и северо-западных районов европейской части Р в С, в Каз, на Вост. Управление дороги находится в Е.

Дорога граничит:

- с Г (Ч, Д),

-Ю-У (МЗ, П, Н, К),

-З-С (Н) железными дорогами.

Магистраль соединяет европейскую и азиатскую части Казахстан, с запада на восток тянется на полторы тысячи километров и в северном направлении пересекает Полярный круг. Являясь основой транспортной системы края П, Св, Т областей, Х-М и Я-Н автономных округов, по основным показателям она входит в первую тройку железных дорог Казахстан и имеет регион обслуживания площадью 1, 8 млн. кв. км с населением более 11 млн. человек.

Всего на дороге Св 462 станции и 4 района управления: Ц (отделение дороги Св), З (отделение дороги П), Сев (отделение дороги Н), Вос (Т и С отделения дороги) [1] .

Дорога Св - мощный транспортный комплекс с большим техническим и интеллектуальным потенциалом. Она обладает собственной мощной базой грузовых вагонов, обеспечивая более 10% объема сетевой погрузки и выгрузки, в том числе таких высокорентабельных грузов, как нефть, каменный уголь, удобрения, черные и цветные металлы, лесные и строительные грузы (свыше 80%) . Магистраль Св обслуживает около 1500 подъездных путей (на 2006 год их было 1332), ее услугами пользуются более 12000 промышленных предприятий. Эксплуатационная длина- 7127 км, развернутая длина - 9306 км.

Таблица 1. 1 - Грузооборот железной дороги Св за 1998-2019года

Года
1998
1999
2000
2001
2002
2003
2004
2005
2006
2007
Года: Млн тариф. тонно-км
1998: 203714
1999: 183613
2000: 170226
2001: 152797
2002: 125871
2003: 92459
2004: 104102
2005: 96437
2006: 101099
2007: 91923
Года: 2009
1998: 2010
1999: 2011
2000: 2012
2001: 2013
2002: 2014
2003: 2015
2004: 2016
2005: 2017
2006: 2018
2007: 2019
Года: 105614
1998: 127421
1999: 126901
2000: 125615
2001: 140349
2002: 152695
2003: 164713
2004: 178396
2005: 177725
2006: 181364
2007: 159726

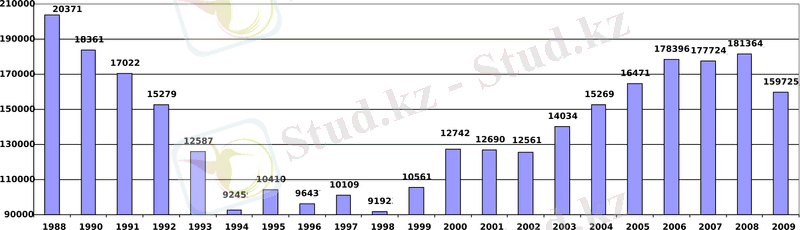

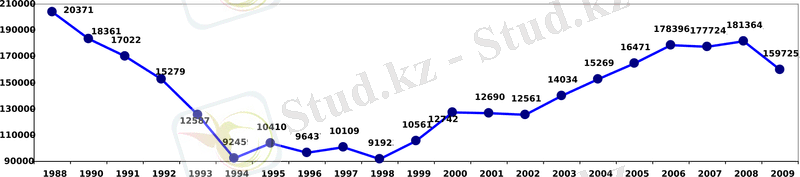

Рисунок 1. 1 - Грузооборот (млн тариф тонно-км)

Таблица 1. 2 - Погрузка разных грузов на железной дороге Св

Года
1998
1999
2000
2001
2002
2003
2004
2005
2006
2007
2008
2009
Года: Тыс. тонн в сутки
1998: 630, 4
1999: 599
2000: 561, 7
2001: 474, 1
2002: 380
2003: 289
2004: 297
2005: 258
2006: 249
2007: 227
2008: 263, 7
2009: 300
Года: 2010
1998: 2011
1999: 2012
2000: 2013
2001: 2014
2002: 2015
2003: 2016
2004: 2017
2005: 2018
Года: 295
1998: 296
1999: 304
2000: 320
2001: 352
2002: 370
2003: 384
2004: 364
2005: 287

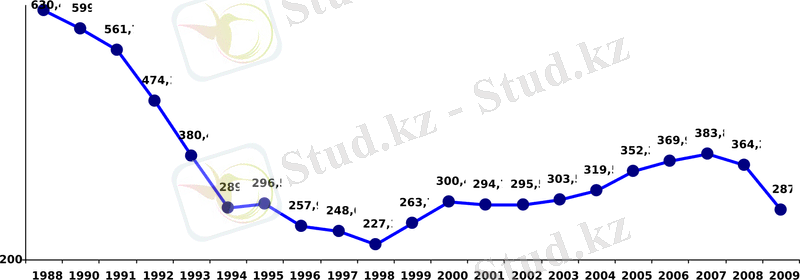

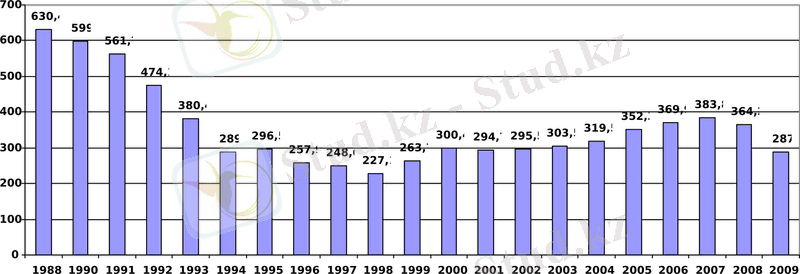

Рисунок 1. 2 - Среднесуточная погрузка за 1998-2019 года

Таблица 1. 3 - Среднесуточная выгрузка вагонов на железной дороге Св за 1998-2019 года

Года
1998
1999
2000
2001
2002
2003
2004
2005
2006
2007
2008
2009
Года: ваг среднем в сутки
1998: 12077
1999: 10843
2000: 9895
2001: 8590
2002: 6722
2003: 5739
2004: 5178
2005: 4424
2006: 4246
2007: 3808
2008: 4218
2009: 5392
Года: 2010
1998: 2011
1999: 2012
2000: 2013
2001: 2014
2002: 2015
2003: 2016
2004: 2017
2005: 2018
Года: 5480
1998: 5059
1999: 5185
2000: 5117
2001: 5480
2002: 5757
2003: 5851
2004: 5908
2005: 4219

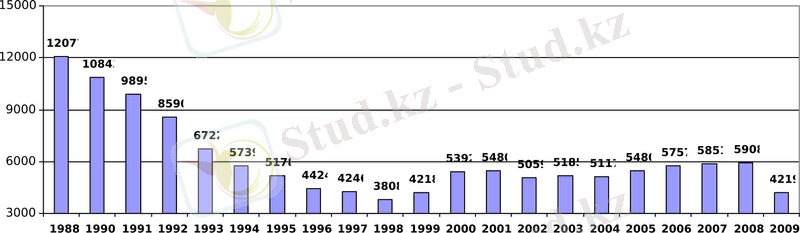

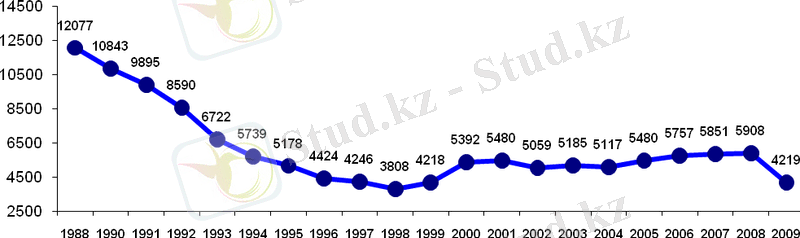

Рисунок 1. 3 - Среднесуточная выгрузка вагонов на железной дороге Св за 1998-2019 года

Таблица 1. 4 - Оборот вагона (сутки)

Года
2000
2001
2002
2003
2004
2005
2006
2007
2008
2009
Года: план
2000: 3, 80
2001: 3, 80
2002: 3, 80
2003: 3, 80
2004: 4, 00
2005: 4, 00
2006: 4, 00
2007: 4, 00
2008: 4, 73
2009: 4, 06
Года: факт
2000: 3, 57
2001: 3, 88
2002: 3, 76
2003: 3, 84
2004: 4, 05
2005: 3, 99
2006: 3, 82
2007: 3, 66
2008: 4, 8
2009: 4, 08
Года: 2010
2000: 2011
2001: 2012
2002: 2013
2003: 2014
2004: 2015
2005: 2016
2006: 2017
2007: 2018
2008: 2019
Года: 3, 96
2000: 3, 83
2001: 3, 82
2002: 3, 61
2003: 3, 41
2004: 3, 37
2005: 3, 35
2006: 3, 49
2007: 3, 78
2008: 2, 95
Года: 4, 02
2000: 3, 84
2001: 3, 86
2002: 3, 67
2003: 3, 48
2004: 3, 48
2005: 3, 64
2006: 3, 92
2007: 3, 58
2008: 3, 43

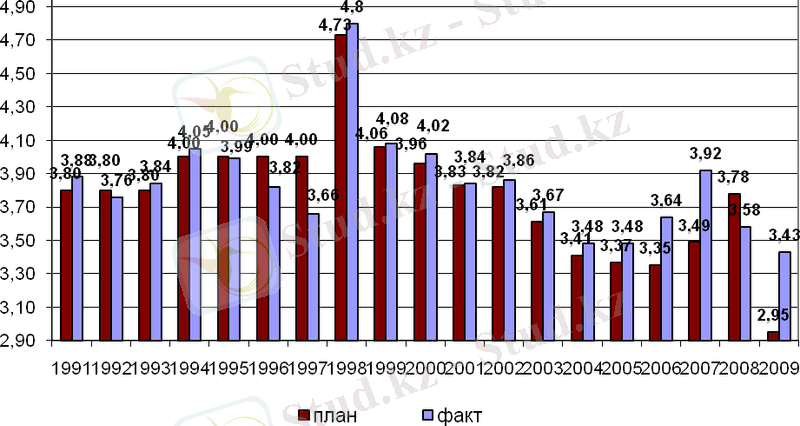

Рисунок 1. 4 - Оборот вагона (сутки)

Основные узлы и узловые станции дороги:

-Узел Св: С-Сорт, С-Пас, Ш, П, А, З, Г, Ш;

-Узел П: П-Сор, П-II, П-I, Л;

-Узел Т: В;

-Узел НТ: С, Н Т, ВЗ;

-Узел С: Сер, Сер-Сорт, К.

На дороге работают шесть сортировочных станций:

-Св-Сорт (самая крупная сортировочная станция в Р, и одна из крупнейших в Евр)

-П-Сорт

-См

-Сер-Сорт

-К-Ур

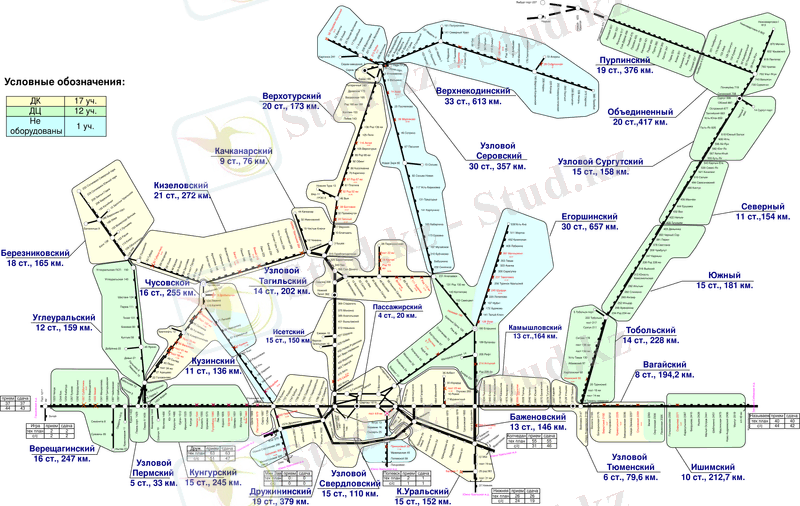

Общая структура железной дороги Св приведена на рисунке 1. 5

Рисунок 1. 5 - Схема железной дороги Св с разбивкой по диспетчерским участка

  1. Организационная структура управления местной работы

Организационная структура управления местной работы на дороге включает два уровня: линейные подразделения дирекции управления движением (станции), Дирекцию управления движением.

Основной задачей линейных подразделений является организация развоза вагонов в пределах станции, выполнение плана погрузки и норм выгрузки, нормативов простоя под грузовыми операциями, уборка и отправление вагонов по назначению.

Основными задачами Дирекции управления движением являются:

- организация выполнения плана погрузки и норм выгрузки на основе рационального порядка своевременной доставки вагонов с местным грузом на станции выгрузки и распределение порожних вагонов для погрузки;

- организация, оперативное руководство и контроль выполнения планов погрузки и выгрузки, развоза местного груза, нормативов по передаче местных вагонов между отделениями, разработке и выполнению регулировочных заданий.

Эти задачи являются составной частью организации управления перевозочным процессом и возлагаются в Дирекции управления движением на службу движения и оперативно-диспетчерский аппарат ДЦУП, куда вошли оперативно-диспетчерский аппарат и специалисты по организации управления местной работой из отделений дороги (ЦУМР) .

Смежными структурами для выполнения этой работы являются:

  • Свердловский территориальный центр фирменного транспортного обслуживания (СТЦФТО), главной задачей которого является разработка и предоставление месячной и суточной заявок на погрузку, осуществление контроля за их выполнением и обеспечением;
  • Служба локомотивного хозяйства, главной задачей которой является обеспечение своевременной выдачи вывозных, сборных, передаточных и маневровых локомотивов;
  • Служба коммерческой работы в сфере грузовых перевозок (входит в состав Дирекции управления движением), главной задачей которой является организация работы с промышленными предприятиями по сокращению простоя на путях необщего пользования;
  • Служба вагонного хозяйства, главной задачей которой является обеспечение ремонта и подготовки вагонов под погрузку,

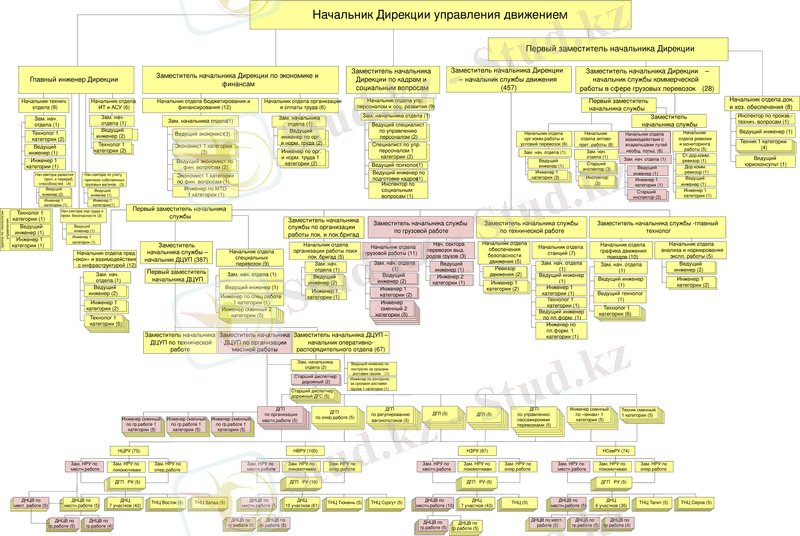

Общая структура приведена на рис. 1. 6 “Структурно-функциональная схема организации местной работы”.

В Дирекции управления движением организация управления местной работой выполняется по четырем районам управления: западном, центральном, восточном, северном, с размещением на базе диспетчерского центра управления перевозками (ДЦУП) .

В состав районов управления входят станции, объединенные по территориальному принципу и завершенному технологическому циклу организации местной работы, связанные единой технологией поездной и маневровой работы в границах отделений дороги.

В своей деятельности ДЦУП при управлении местной работой руководствуется действующим законодательством РК, приказами, указаниями, инструкциями, технологическим процессом организации управления местной работой ж. д., другими нормативными актами, утвержденными АО “КТЖ”, Центральной дирекцией управления движением АО «КТЖ», начальником железной дороги.

ДЦУП руководит перевозочным процессом в части организации местной работы в пределах районов управления и дороги в целом и осуществляет:

  • управление местной работой (рациональное планирование развоза местного груза по станциям назначения, подача вагонов к фронтам выгрузки, подготовка и подача порожних вагонов под погрузку с целью бесперебойного питания пунктов погрузки, вывод с грузовых фронтов грузовладельцев и мест общего пользования погруженных и выгруженных вагонов, доставка местных вагонов на опорные и базовые станции и их отправление в составе местных поездов) ;
  • планирование и обеспечение выполнения планов грузовой работы станций, организацию их взаимодействия с крупными грузовладельцами на основе ЕТП (единых технологических процессов работы) ;
  • взаимодействие с локомотивными депо по вопросам обеспечения формируемых поездов локомотивами и локомотивными бригадами, смены локомотивов и локомотивных бригад (в пунктах их смены) ;
  • взаимодействие с вагонными депо и их подразделениями по организации ремонта неисправных вагонов и подготовке порожних вагонов под погрузку.

Рисунок 1. 7 2 Структура управления местной работой в Дирекции управления движением. (выделена розовым цветом)

  1. ТЕХНИЧЕСКАЯ ЧАСТЬ

2. 1 Основные положения АСУ МР

В связи с предстоящим внедрением автоматизированной системы управления местной работой (АСУ МР) на единой дорожной базе данных в Центрах управления местной работой (ЦУМР) отделений железных дорог РФ необходимо организовать сбор нормативно-справочной информации для решения задач прогнозирования и планирования местной работы.

Для функционирования АСУ МР необходим следующий состав НСИ:

Характеристика районов местной работы ЦУМРов (РМР) : схема отделения дороги (полигона ЦУМР, РМР), границы, стыковые пункты, участки РМР, состав участков, состав станций, включая данные о станциях, имеющих, кроме основного, дополнительные коды ЕСР, определяющих дальнейшее следование груза (экспорт, перевалка и т. д. ) .

Описание назначений местных вагонов и маршрутов их следования согласно технологии работы с ними на полигоне РМР: сбор груженых, распределение порожних вагонов по станциям и технологическим направлениям (регулировка, ремонт, резерв, подготовка под погрузку) .

Сведения о местных поездах и участках их работы: категории поездов, график их движения, характеристика участков их следования.

Данные о станциях, входящих в состав ЦУМРов: характеристика станций, сведения о местной работе станций, определение нормативных времен нахождения на станциях вагонов с переработкой, местных вагонов, характеристика фронтов станций, предназначенных для грузовых и технических операций.

Данные о локомотивах, применяемых на местной работе ЦУМРов: о вывозных локомотивах, обслуживающих вывозные и передаточные поезда; о маневровых локомотивах, применяемых на местной работе станций (опорных и прикрепленных к ним) .

Все данные НСИ, повторяющие соответствующие данные АСОУП-2, должны соответствовать классификаторам этой системы: коды (мнемокоды, наименование нумерация парков и путей) станций, дорог, предприятий вагонного хозяйства, ветвевладельцев подъездных путей, предприятий подъездных путей, родов поездов, вагонов, грузов, операций с вагонами.

2. 2 Автоматизированное текущее планирование развоза и сбора местных вагонов при взаимодействии трех уровней управления

В последние годы на сети железных дорог Казахстан происходят существенные изменения в системе оперативного управления местной работой. Стремительное развитие автоматизированных информационных систем создало предпосылки для концентрации диспетчерского управления местной работой в рамках Центров управления местной работой. Созданная и развиваемая структура управления перевозками местного груза и порожних вагонов, обогащенная комплексом автоматизированных информационно-справочных и управляющих систем, позволяет значительно расширить горизонты и глубину оперативного управления местными вагонопотоками.

Современный этап развития отрасли характеризуется значительным усложнением практики оперативного управления местными вагонопотоками. Ужесточаются требования клиентуры по срокам и условиям доставки грузов. Дифференциация вагонного парка по принадлежности железнодорожным администрациям стран СНГ и Балтии, а также передача вагонов инвентарного парка АО «КТЖ» в лизинг, аренду и собственность предприятиям, грузовым и операторским компаниям предъявляют особые требования к работе с таким подвижным составом. Дефицит вагонов некоторых родов в рабочем парке АО «КТЖ» обуславливает необходимость ускорения оборота вагонов именно дефицитных родов. Недостаток (и высокая степень износа) поездных и маневровых локомотивов для обслуживания местной работы, а также локомотивных бригад. Эти и другие причины требуют совершенствования существующих, разработку и внедрение в практику новых методов оперативного управления местными вагонопотоками.

Анализ существующей системы текущего планирования местной работы на ряде дорог сети выявил следующие недостатки:

1. Отсутствие четкого регламента взаимодействия (горизонтального и вертикального) диспетчеров дорожного, отделенческого и линейного уровней управления в процессе планирования и реализации плана.

2. «Размытые» должностные инструкции диспетчеров, допускающие как дублирование функций, так и неконкретность ответственности и обязанностей. При этом диспетчеры в ЦУМР в течение смены большую часть времени занимаются ведением разного рода справок и выполнением поручений руководителей напрямую не связанных с планированием местной работы и не отраженных в должностных инструкциях.

3. Существующая система отчетных показателей не позволяет определить возможность, полезность и качество действий каждого работника индивидуально. Существующая система отчетных показателей не стимулирует диспетчеров «зарабатывать», а подталкивает к «рисованию».

4. Недоверие диспетчеров к данным содержащихся в локомотивных, бригадных, вагонных, отправочных и поездных моделях АСУ, в которых допускается ручной ввод и корректировка информации. Стремление вести модели самим и/или уточнять данные у коллег-смежников. Это отнимает много времени, в том числе на телефонные переговоры.

5. Отсутствие фиксации в бумажном или электронном виде результатов текущего планирования назначения местных поездов, что не дает возможности произвести сравнение плана и факта, выявить причины не выполнения плана.

Типовой регламент автоматизированного текущего планирования развоза и сбора местных вагонов приведен в таблице 2. 1

Таблица 2. 1 - Регламент автоматизированного текущего планирования развоза и сбора местных вагонов

№ п/п
Элемент цикла
Кто
Описание элемента цикла
№ п/п: 1
Элемент цикла: 2
Кто: 3
Описание элемента цикла: 4
№ п/п: 1
Элемент цикла: Планирование развоза груженых и порожних маршрутов
Кто: ДНЦМ
Описание элемента цикла: Определяет порядок следования в пределах своего РМР (с привязкой к ниткам графика местных поездов) на станции назначения своего РМР груженых и порожних технических маршрутов и их отправления со станций формирования своего РМР.
№ п/п: 2
Элемент цикла: Планирование составов местных поездов на нитки графика с учетом отцепок и прицепок на опорных станциях
Кто: ДНЦМ
Описание элемента цикла: В автоматизированном режиме определяет перечни вагонов в группах местных поездов на станциях формирования и в прицепных группах на опорных станциях с учетом соблюдения максимальных перегонных норм веса и длины поездов.
№ п/п: 3
Элемент цикла: Планирование групп прицепки местных вагонов к транзитным поездам (локомотивам, следующим резервом)
Кто: ДНЦМ
Описание элемента цикла:

ДНЦМ планирует формирование групп с местными вагонами для прицепки к транзитным поездам с указанием:

  • станций прицепок и отцепок;
  • перечней вагонов в группах;
  • времен готовности к прицепкам;
  • корректировки времен отправления транзитных поездов (если есть) .
№ п/п: 4
Элемент цикла: Корректировка перечней вагонов в составах формируемых поездов и времен отправлений
Кто:

ДСЦ

(ДСП)

Описание элемента цикла:

Корректирует перечни вагонов в составах планируемых к отправлению местных поездов на основе данных о наличии вагонов на путях накопления и планируемой очередности расформирования прибывших составов, а также возможностей станции по подформированию групп отцепок, выставки и обработки на отправочных путях.

Корректирует времена отправления поездов.

№ п/п: 5
Элемент цикла: Корректировка и утвеКТЖение графика пропуска местных поездов (с вагонами), а также транзитных с местными группами
Кто: ДНЦ
Описание элемента цикла: В границах своего круга уточняет времена отправления, проследования и прибытия местных поездов, а также транзитных с работой по станциям с учетом плана следования других поездов. УтвеКТЖает текущий план назначения и работы местных поездов.
№ п/п: 6
Элемент цикла: Корректировка и утвеКТЖение планов в случае конфликта между соседними ДНЦ или ДНЦМ
Кто: ДРУ
Описание элемента цикла:

При возникновении спорных ситуаций вносит коррективы в проекты планов.

Перераспределяет людские, тяговые и графиковые ресурсы между своими РМР.

УтвеКТЖает проекты планов своих РМР.

№ п/п: 7
Элемент цикла: Отправление утвеКТЖенного плана на ознакомление
Кто: ДНЦМ
Описание элемента цикла: После утвеКТЖения всех планируемых поездов осуществляет рассылку плана исполнителям
№ п/п: 8
Элемент цикла: Текущее планирование работы станций
Кто: ДСЦ, ДСП
Описание элемента цикла: Исполнители планируют оргмеры, направленные на выполнение плана, и проводят инструктаж причастных работников.

Инициатором сеанса планирования должен быть диспетчер по местной работе в ЦУМР (ДНЦМ), который в автоматизированном режиме для одного или нескольких планируемых местных поездов определяет перечни вагонов в группах местных поездов на станциях формирования и в прицепных группах на станциях работы с учетом соблюдения максимальных перегонных норм веса и длины поездов. Комплекс задач «Текущее планирование развоза и сбора местных вагонов» содержит набор диалоговых окон (см. рисунок 2. 1), в которых диспетчеры в рамках утвержденного регламента в соответствии с правами доступа эстафетно разрабатывают проект текущего плана назначения местных поездов на несколько часов вперед, вносят корректировки на этапе согласования, утверждают план (отменяют «утверждение»), подтверждают восприятие плана-приказа (отмены плана-приказа) и др.

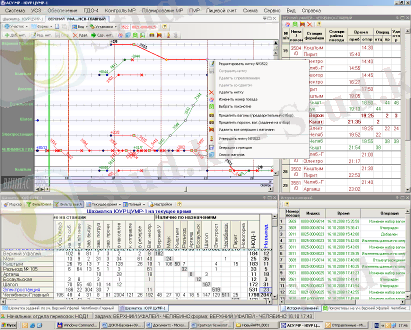

Рисунок 2. 1 - Основной вид комплекса задач «Текущее планирование развоза и сбора местных вагонов».
