Многофункциональная башня с учетом энергосберегающих технологий и альтернативных источников энергии в городе Астана


Министерство Образовании и науки Республики Казахстан
Международная Образовательная Корпорация
Тема дипломной работы:"Многофункциональная башня с учетом энергосберегающих технологий и альтернативных источников энергии в городе Астана".
Расчет коэффициента естественного и искусственного освещения и времени реверберации
Проверила: Ташимбетова А.Т.
Выполнила: Айтмагамбетова Р.А
Гр.Арх-09-1
Алматы 2014 г.
Введение
Вопросом архитектурной физики представляется анализ обстоятельств, обусловливающих формирование рационального термического, светового, акустического режимов в помещениях и создание архитектурных и конструктивных мероприятий согласно их обеспечиванию. В разделе досконально рассказаны характерные черты атмосферного климата г. Астаны, что пребывает в Акмолинской области. Климатология изучает взаимодействие климата архитектурно-планировочной структуры городов и архитектуры здания. Многолетний режим погоды называется климатом. Климат, определяемы факторами действующими на малых расстояниях, называется микроклиматом. К основным элементам климата можно отнести такие параметры, как ветер, температуру, влажность, солнечную радиацию, осадки, связывающие микроклимат и климат в одну систему.
К элементам климата относятся: ветер, температура воздуха, влажность воздуха, солнечная радиация.
Лето жаркое и продолжительное с преобладанием ясной, сухой и тихой погоды. Самый жаркий месяц июль, его средняя температура воздуха +25,50, в дневные часы она достигает 29,7оС и 33,0оС, ночью она понижается до 17,6оС и 17,8оС соответственно. В отдельные годы абсолютный максимум температуры может достигать +43 оС - +45 оС. Зима мягкая и короткая - в среднем около 3 месяцев, с декабря по февраль, с не устойчивой холодной погодой, большим числом солнечных дней. Наиболее низкими температурами выделяется январь, со средними месячными значениями 7,7оС. Ночью температура воздуха опускается до - 11,1оС и - 12,4оС соответственно. Абсолютный минимум достигает - 38оС, - 35оС. Среднегодовая температура воздуха - +9,2°С
Влажность воздуха. Различают абсолютную и относительную влажности воздуха. Плотность водяного пара, т.е. его содержание в воздухе называется абсолютной влажностью воздуха, кгм³. Максимум плотности водяного пара, который возможен при определенной температуре воздуха, называется плотностью насыщенного пара, которая в свою очередь создает давление насыщения.
Расчет влажности воздуха выполняется по формуле:
φ=PоPн::100%;
где Pо - атмосферное давление, Па;
Pн - давление насыщенного водяного пара (среднее), Па;
φ=9201314::100%=70%;

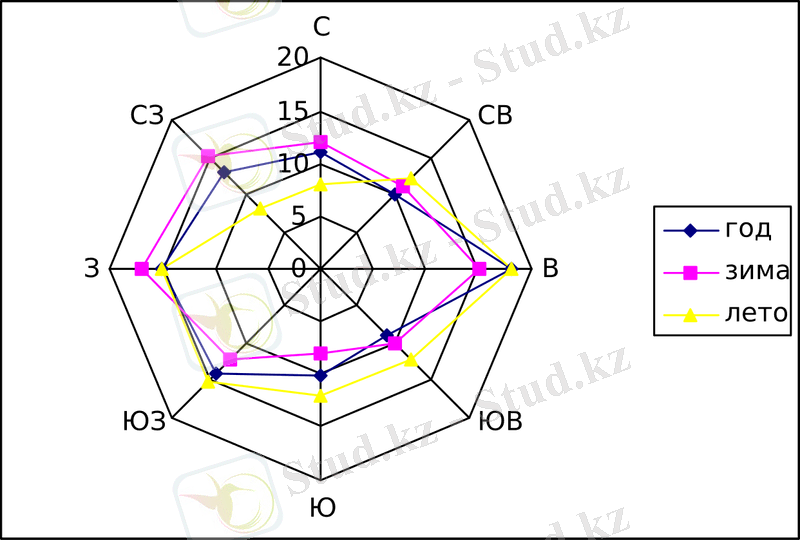

Роза ветров города Астаны:
По данному розе ветров можно увидеть, что целесообразным будет расположить входную группу ориентировочно на север, северо-восток или же на юг или юго-восток, так как восточная и западные стороны будут подвергаться обильному ветру.
2. Архитектурная светотехника
Задача предоставленной работы: Подбор вычисленных внешних и внутренних характеристик природного освещения с целью установленной широты местности и периода года. Установление распределения КЕО этого помещения. Подбор типа и распределения рационального месторасположения осветительных агрегатов для этого помещения.
Выбор светоцветового заключения интерьера здания.
Анализ удобства освещения в помещении.
Графическая часть: План и поперечный разрез здания в кальке, создание кривой КЕО, схема инсоляции. [1]
2.1 Естественное освещение
Проектирование природного освещения строений обязано основываться в исследовании трудовых процессов, выполняемых в комнатах, а кроме того в светоклиматических особенностях участка возведения строений. Рядом данном обязаны являться установлены последующие параметры: характеристика и разряд визуальных работ; группа административного района, в коем планируется стройка сооружения; нормированное значение КЕО с учетом нрава визуальных работ и светоклиматических качеств участка месторасположения строений; необходимая равномерность природного освещения; длительность применения природного освещения в течение суток с целью разных месяцев года с учетом назначения здания, системы деятельность и светового климата территории; потребность охраны здания с ослепляющего воздействия ясного освещение.
Проектирование природного освещения сооружения необходимо совершать в последующей очередности:
1. Определение условий к природному освещению комнат; подбор режимов освещения; подбор видов световых проемов и светопропускных материалов; подбор средств с целью ограничения ослепляющего воздействия непосредственного солнечного света; учитывание ориентации сооружения и световых проемов согласно сторонкам горизонта;
2. Осуществление предварительного расчёта естественного освещения комнат (определение нужной площади световых проемов); конкретизация параметров световых проемов и комнат;
3. Выполнение испытательного расчета природного освещения комнат; установление комнат, юн и зон, обладающих недостаточное согласно общепризнанным меркам природное освещение; установление условий к добавочному искусственному освещению комнат, зон и участков с недостаточным природным освещением; установление требований к эксплуатации световых проемов;
4. Несение требуемых корректив в проект природного освещения и вторичный проверочный расчет (при потребности).
Систему природного освещения сооружения (боковое, верхнее либо комбинированное) необходимо подбирать с учетом последующих условий: назначения и установленного зодчески-планировочного, пространственно-пластического и плодотворного заключения сооружения; условий к природному свету комнат, следующих с качеств технологические процессы изготовления и визуальной деятельность; погодных и светоклиматических качеств участка возведения; экономичности природного осияние (согласно энергетическим расходам).
Боковое природное свет необходимо использовать в высотных социальных и квартирных зданиях, одноэтажных квартирных зданиях, а кроме того в одноэтажных социальных зданиях, в каковых позиция глубины комнат к вышине верхней черте светового проема по-над относительной пролетарой поверхностью никак не превосходит 8.
Естественное свет - данное свет, образовываемое сконцентрированным либо развеянным погожим вселенной либо подлунной небосклона, пробивающимся Путем световые проёмы здания.
Естественное свет в помещении обусловливается коэффициентом природного осияние (КЕО). [1]
Снижение вычисленного коэффициента природного освещения согласно отношению к нормированному разрешается только лишь на 10%.
Рассчитывать норму природного осияние необходимо за исключением нарушения, формируемые обстановкой и деревьями.
Верхнее и сочетанное природное свет обладают в таком случае превосходство, что же гарантируют наиболее однородное свет здания.
Боковое природное освещение формирует существенную неравномерность в освещении зон, находящихся возле окошек либо далеко от них.
При верхнем либо комбинированном естественном освещении среднее значение коэффициента природного освещения устанавливается в точках, какие расположены в пересечении рабочей плоскости и вертикальной плоскости специфического разреза помещения.
В свойстве расчётной конца берется геометрический центр помещения либо место, которое располагается в дистанции 1 единица от плоскости стенки, пребывающей напротив бокового светопроёма.
Если в помещении устроено сочетанное природное свет, комнатка имеет возможность являться поделена в зоны с верхним и боковым непосредственным освещением.
В любой с зон выполняется самостоятельный расчёт природного освещения.
При недостаточности природного освещения применяется сочетанное (соединенное) свет. Комбинированное освещение предполагает собою освещение, при коем в светлое время суток применяется одновременно искусственный и естественный свет.
Расчет естественного освещения:
Размеры и расположение световых проемов в помещении, а также соблюдение требований норм естественного освещения помещений определяют предварительным и проверочным расчетами.
Исходные данные:
Метод расчета - метод Данилюка [1]
Освещение - одностороннее боковое
Город - Астана
Назначение помещения - кафе
Длина L =21 м; B = 12м; h = 4 м; высота световых проемов ho = 3,2 м высота подоконника hпд = 0.8м; рабочая поверхность = пол; остекление двойное в раздельных деревянных переплетах.
Данные расчета естественного освещения
Таблица 1.
№
D, м
n1
N круг
n2
К.Е.О.
Q
τ
r
К.Е.О.бок
1
1
35
6
99
34,65
1.18
0,54
1,2
26,5
2
3
14
11
97,2
13,664
0.96
1,2
8,5
3
5
7
17
92
6,44
0.80
1,4
3,9
4
7
4
24
86
3,44
0.75
1,75
2,4
5
9
2,5
30
76
1,9
0.69
2,4
1,7
6
11
0,9
37
70
0,63
0.64
3,4
0,7
Порядок расчета
1. Определение по графику I и II велечин n1 и n2 по этим велечинам коэффициента естественной освещенности К.Е.О.[н] из выражения:
К.Е.О.[н] = 0,01:: n1::n2 ;
К.Е.О.1н = 0,01::35::99=34,65
К.Е.О.2н = 0,01::14::97,6=13,664
К.Е.О.3н = 0,01::7::92=6,44
К.Е.О.4н = 0,01::4::86=3,44
К.Е.О.5н = 0,01::2,5::76=1,9
К.Е.О.6н = 0,01::0,9::70=0,63
2. Определение коэффициента, учитывающего неравномерную яркость небосвода q по формуле: [1, стр. 108 табл. 4.25]
q1 = 1,18
q2 = 0,96
q3 = 0,8
q4 = 0,75
q5 = 0,69
q6 = 0,64
Определение полного коэффициента светопропускания. [1] (105 табл. 4.18, 4.19).
τ0=τ1::τ2::τ3::τ4::τ5;
τ1=0.8::0,75::1::0.9::1=0,54
где τ1 - коэффициент светопропускания материала (стекло листовое двойное = 0.8);
τ2 - коэффициент, учитывающий потери при прохождении света через переплет остекления (деревянный двойной = 0.75);
τ3 - коэффициент, учитывающий потери при прохождении света через слой, загрязняющий стекло (незначительное, пыль =0.8);
τ4- коэффициент, учитывающий потери при прохождении света через несущие конструкции (жб и деревянные фермы, арки =1);
τ5- коэффициент, учитывающий потери при прохождении света через солнцезащитные устройства (жалюзи = 1);
4. Определение величины коэффициента rd. Для этого необходимо рассчитать средневзвешенный коэффициент отражения rВЗ, вычислить отношения Bhp, dB, LB [4]
rвз =(rпт::Sпт +rпол::Sпол +rст::Sст) ( Sпт + Sпол + Sст);
где:
rп - коэффициент отражения потолка (белый 0,7)
rпол - коэффициент отражения пола (темный 0,3)
rст - коэффициент отражения стены (белый 0,5)
Sпт - площадь потолка = 252 м2
Sпол - площадь пола = 252 м2
Sст - площадь стены = 264 м2
rвз=(0,7::252+0,3::252+0,5::264) (252+252+264)=384768=0,5
По соотношениям сторон в разрезе: Bhp , LB , d1B , d2B, d3B и т.д. согласно СНиП выбирают соответствующие значения rd для бокового освещения
LB = 1221 = 0,5
Bhp = 213= 7
d1B = 121 = 0,1
d2B = 321 = 0,1
d3B = 521 = 0,2
d4B = 721 = 0,3
d5B = 921 = 0,4
d6B = 1121 = 0,5
5. Определение К.Е.О.[бок] для точек на разрезе помещения:
К.Е.О.[бок] = (К.Е.О.н ::q + К.Е.О.зд ::k)::t0:: rd
К.Е.О.зд =0
К.Е.О.1бок =(34,65::1.18+0)::0.54::1,2=26,5
К.Е.О.2бок =(13,664::0,96+0)::0.54::1,2=8,5
К.Е.О.3бок =(6,44::0,8+0)::0.54::1,4=3,9
К.Е.О.4бок =(3,44::0,75+0)::0.54::1,75=2,4
К.Е.О.5бок =(1,9::0,69+0)::0.54::2,4=1,7
К.Е.О.6бок =(0,63::0,64+0)::0.54::3,4=0,7

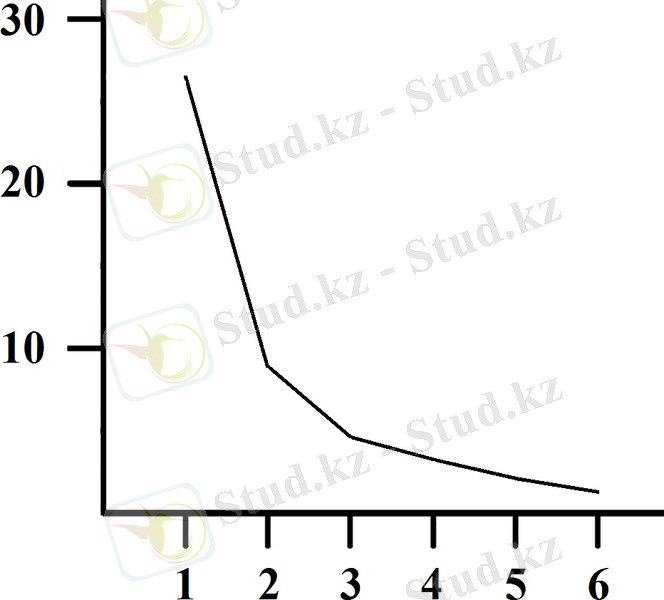

6. Кривая освещенности будет иметь вид:
Енорм = l::м::С
где l - [1, стр. 102 табл. 4.14] l=0,5
м - значение коэффициента светового климата [1,стр. 100 табл. 4.11]
м ... продолжение
