ОТЧЕТ по производственной практике (ТОО АМАНГЕЛЬДЫ ГАЗ)



Тип работы:  Отчет по практике
Бесплатно:  Антиплагиат
Объем: 28 страниц
В избранное:
РЕСПУБЛИКА КАЗАХСТАН

АЛМАТИНСКИЙ ИНСТИТУТ ЭНЕРГЕТИКИ И СВЯЗИ

Кафедра ЭССиС

Отчет
по производственной практике

Принял: ______________

_ _______ 2007 г.

Выполнил:Ахметов.Д.С
Группа ЭЭк-04-1

АЛМАТЫ 2007
Содержание
Общие вопросы охраны труда и ТБ ... ... ... ... ... ... ... ... . ... ... 2
ТОО АМАНГЕЛЬДЫ ГАЗ ... ... ... ... ... ... ... ... ... ... ... ... ... ...2
1.1. Кабельные линии в сетях напряжением до 1 кВ ... ... ... ... ... ... ..5
1.2. Основное электрооборудование внутрицеховых сетей ... ... ... ... ...6
1.3. Предохранители, контакторы, магнитные пускатели ... ... ... ... ... 7
1.4. Автоматические воздушные выключатели ... ... ... ... ... ... ... ... 10
2. Система измерений на электростанциях и подстанциях и РЗ автотрансформаторов ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .13
2.1. Устройство автоматики: АПВ, АВР, УРОВ, АУР ... ... ... ... ... ... .14
2.2. Схема сигнализации на подстанции СДИ ... ... ... ... ... ... ... ... ..17
3. Релейная защита отходящих линий и сборных шин ... ... ... ... ... ... ...18
3.1. Документация и эксплуатационная инструкция на подстанции ... ... 19
4. Индивидуальные задания ... ... ... ... ... ... ... ... ... .. ... ... ... ... ...20
Список литературы

ТОО АМАНГЕЛЬДЫ ГАЗ
13 апреля 2001 жамбылцы с радостью узнали, что по указанию главы государства правительство выделило 50 миллионов долларов на первоначальные работы по освоению таласского газа, а тендер на эти работы выиграла отечественная компания "КазТрансГаз". Через два-три месяца компания начнет разработку Аман-гельдинского газового месторождения. 116-й километр автотрассы Аккуль-Уланбель. Именно здесь, а точнее, в 700-800 метрах от этой точки находится скважина № 32, названная именем чабана аула Уюкский Амангельды Бекежанова.

Основной перспективной структурой региона по углеводородному сырью является Шу-Сарысуская депрессия площадью около 200 тысяч квадратных километров, входящая в пределы трех областей - Жамбылской, Южно-Казахстанской и Карагандинской. Перспективным по нефти и газу является верхнепалеозойский комплекс, прогнозные ресурсы которого составляют 170 миллиардов кубометров газа.
В период с 1961 по 1983 год Шу-Сарысуская депрессия была основным на юге Казахстана объектом глубокого бурения и сейсморазведочных работ. Проведенными поисково-разведочными работами здесь открыто восемь месторождений азотно-гелиевого, углеводородно-азотно-гелиевого газов, причем шесть из них (Амангельды, Айракты, Ана-бай, Кумырлы, Учарал-Кемпыртюбе и Се-верный Учарал) расположены в Жамбылской области.
Общие геологические запасы месторождения Амангельды, наиболее изученного и готового к промышленному освоению, составляют: углеводородный газ 24,6 миллиарда кубометров, азот - 11 миллиардов кубометров, гелий -18 миллионов кубометров, газовый конденсат - 2,2 миллиона тонн. В целом для освоения Амангельдинского газового месторождения требуется 141,4 миллиона долларов США.
Освоение месторождения придаст новый импульс в развитии промышленного и экономического потенциала области. Это прежде всего позволит обеспечить собственным газом Жамбылскую и Южно-Казахстанскую области, город Алматы, общая потребность которых на сегодня составляет около полутора миллиардов кубометров газа в год, и тем самым отказаться от импорта дорогого газа из Узбекистана. Кроме того, при освоении Амангельдинского месторождения дополнительно будет занято около 5 тысяч человек - в проектировании, инженерно-геологических изысканиях, строительстве и эксплуатации газового хозяйства. Свой газ снизит тарифные ставки на природное топливо, отопление и электроэнергию не только для миллионного населения нашей области, но и населения всего южного региона республики.
По самым последним сведениям, переданным первым заместителем акима области А.Г. Савченко вице-премьеру Д. Ахметову, глубина скважины достигла 450 метров. На этой отметке бурение на короткое время приостановлено для проведения кароттажных работ, то есть для измерения электрических сопротивлений горных пород в буровых скважинах опусканием туда специальных электродов. Затем бурение вновь возобновится. Темпы проходки полностью соответствует разработанному графику.
В депеше сообщается, что днях начали заниматься выбором трассы проектируемого газопровода. А компанией Казахстанкаспийшельф начаты подготовительные работы по проведению сейсморазведки на контрольной территории.
O добытчи энергии.
Редкий день обходится на Амангельдинском газовом месторождении без визита гостей. Побывала здесь съемочная группа Президентского телерадиокомплекса, чуть ли не прописался здесь фотокорреспондент нашей газеты В. Сутулов, проторили сюда дорожку другие журналисты местных СМИ. С ходом работ на буровой знакомились таразские ветераны войны и труда, руководители областных ведомств и учреждений, представители национально-культурных центров. А сколько еще желающих побывать в городке вахтовиков на 115-м километре трассы Аккуль - Уланбель! Многие желают увидеть своими глазами начало освоения запасов газа на юге страны, прочувствовать важность этого исторического момента. Тем более, что в условиях быстро меняющейся геополитической ситуации разработка собственных энергетических ресурсов - непременное условие стабильного экономического развития региона, гарант его самостоятельности и независимости. Плюс тепло, свет и газ в наших домах. И считайте, что вам крупно повезло, если ко всему еще получите объективную информацию из уст самого сведущего на месторождении специалиста, каким, безусловно, является директор департамента по освоению АМГ ЗАО
После окончания бурения , на первой скважине Амангельдинского газового месторождения относительное затишье:
буровой станок вместе со вспомогательным оборудованием готовится к демонтажу и переносу на вторую площадку. Эту операцию планируется начать примерно через неделю. В январе следующего года начнется проходка нового газоносного ствола.
В то же время будет осваиваться первая скважина. Дело это далеко не простое. И в нашей области организации, специализирующейся на нем, пока нет. Поэтому фирма "Сан Дриллинг" заключила договор на такие работы с субподрядчиком. Им стала Ленгерская нефтеразведочная экспедиция по испытанию скважин. Ее специалисты скоро прибудут к нам. Все необходимое для работы оборудование они привезут с собо
Продолжается бурение первой скважины Амангельдинского газового месторождения. Достигнута отметка 1820 метров. Однако скорость проходки в последнее время несколько снизилась.
-Мы не ожидали встретить на этой глубине столь твердую породу, - не скрывая озабоченности, комментирует ситуацию заместитель генерального директора фирмы "Сан Дриллинг" Алданияр Ерниязов. - Ориентировочный прогноз, произведенный геологоразведкой, оказался неточным. А ведь именно его данные легли в основу проекта. Он не предусматривал, что при бурении встретятся такие плотные породы. Это, безусловно, осложнило сегодня нашу работу.
Конечно, пробные "сюрпризы" весьма некстати. Буровикам то и дело приходится поднимать почти двухкилометровую штангу и заменять долото, на что уходит масса времени.
Тем не менее, они упорно движутся вперед.
Как мы уже сообщали в предыдущих номерах газеты, на Амангельдинсном газовом месторождении началось бурение второй скважины. После завершения всех пусковых операций и монтажа направляющей колонны проходка будет производиться в оптимальном режиме. Сегодня жамбылцы с большим вниманием следят за ходом освоения массива. Неудивительно, что многие наши читатели обращаются в редакцию с просьбой рассказать о результатах начальных разработок месторождения, в частности, об объемах газа, которым сможет со временем пополнить топливноэнергетичесний баланс области первая скважина. Все познается в сравнении. Дебет первой скважины, по самым скромным подсчетам, составляет 300 тысяч кубометров в сутки. Однако есть весьма веские основания полагать, что реально ее производительность значительно выше. Но возьмем за базу именно это значение.
Стало быть, 300 тысяч. Какую часть наших потребностей смог бы покрыть такой объем? Например, в ноябре Жамбылский энергокомбинат, снабжающий теплом и горячей водой чуть менее тысячи домов, сжигал в топках котлов 420-500 тысяч кубометров. В декабре эта цифра возросла, а в сильные морозы - удвоилась. Всего же в том месяце область расходовала от миллиона до полутора миллионов кубометров газа в сутки. Теперь считайте, сколько подобных газоносных "точек" покроют наши потребности и какой общий дебет будет после ввода в эксплуатацию первой очереди Амангельдинского комплекса, то есть от 17 скважин?! При этом следует учесть и другие очень важные моменты. Во-первых, значительно снизится цена голубого топлива; во-вторых, оно станет своим собственным, отпадет необходимость "бить челом" зарубежным поставщикам...
Да, результаты первой проходки оказались превосходящими все прогнозы. Окончательно же определить запасы месторождения в целом предстоит после закладки четырех скважин. В "титуле" они проходят в качестве опытно-промышленных. По технологическим параметрам они не отличаются от обычных эксплуатационных. А особая их роль в том, что они дадут точное представление об объемах газа, который тут будут добывать. Это необходимо и для проектирования трубопровода, его пропускной способности. Кстати, трасса 180-километровой газовой магистрали уже разбита. Дело - за проходкой четырех скважин.
И есть основания полагать, что их бурение пойдет гораздо быстрее, чем первой. Сейчас в Тараз прибывает оборудование второго бурстанка. И после его монтажа на площадке месторождения темпы работ возрастут в два раз
В ночь с 4 на 5 января на Амангельдинсном газовом месторождении начался новый этап его освоения - там забурена вторая скважина.
Этому важному событию предшествовала большая подготовительная работа. Сначала надо было демонтировать буровую установку, перенести ее на вторую площадку и опять смонтировать на новом месте. Эти сложные операции выполнены безукоризненно, точно в соответствии с проектом. Осуществлял их коллектив "Таразхиммонтажа", чьи высококвалифицированные специалисты всегда были на уровне. Не ударили в грязь лицом и на сей раз. Как отметил заместитель генерального директора фирмы "Сан Дриллинг" Алданияз Ерниязов, они и впредь будут привлекаться к работам на месторождении.
- Надежные партнеры, -кратко оценивает он профессиональные качества наших монтажников.
Впрочем, напряженно потрудились на сборке вышки и обустройстве второй площадки специалисты многих жам-былских организаций. Участвовали в этом предприятие "Гранит", Управление магистральным газопроводом эксплуатационного центра "Тараз" и другие.
После того, как станок был смонтирован, сперва необходимо было выполнить ряд ответственных и трудоемких предпусковых операций - подготовить трубы, конструкции, утеплить системы...

Общие вопросы охраны труда и ТБ.

Курс Охрана труда в технических высших учебных заведениях является научной дисциплиной, изучающей вопросы безопасности труда, предупреждения производственного травматизма, профессиональных заболеваний и отравлений, пожаров и взрыв в производственных установках.
В этом курсе изучаются вопросы, связанные с психофизиологическими требованиями к условиям труда, а так же обеспечением здоровых условий труда. В частности, изучаются теоретические основы электробезопасности, знание которых необходимо для электротехнического персонала и рабочих, обслуживающих электроустановки.
Кроме того, изучаются вопросы техники безопасности при производстве электромонтажных работ и при эксплуатации действующих электроустановок, а так же защитные меры и защитные средства ,применяемые в электроустановках. Неразрывно связанны с охраной труда и вопрос противопожарной техники и профилактики.
Техника безопасности, являющаяся составной частью курса охраны труда, предусматривает технические и организационные мероприятия, обеспечивающие безопасный труд на производстве. Мероприятие по технике безопасности в основном направлены на предупреждение несчастных случаев на производстве. Для различных отраслей промышленности разработаны специальные правила безопасности, которые подтверждены Госсанинспекцией, Госэнергонадзором, Госстроем, Главным управлением пожарной охраны (ГУПО) МВД и согласованы с ЦК соответствующих провсаюзов. Эти Правила являются обязательными для всех работников промышленности.
Проектирование электроустановок должно вестись в соответствии с Правилами и нормами, что обеспечивает достаточную пожарную безопасность и электробезопастность вновь сооружаемых объектов.
Для обеспечения здоровых и безопасных условии труда в электроустановках промышленных предприятий необходимо, чтобы конструкции применяемых машин и механизмов и аппаратов, в том числе и электротехнического оборудования, были бы надежными и безопасными. Большое значение имеет комплексная механизация и автоматизация производственных процессов, освобождение рабочих от тяжелого физического труда.
Метод охраны труда состоит из следовании условии труда, технологических процессов, оборудования и производственной обстановки, анализе причин несчастных случаев и профессиональных заболеваний.
Производственная санитария - одно из важных средств охраны труда - обеспечивает санитарно-гигиенические условия труда, сохраняет здоровье рабочих и инженерно-технического персонала на производстве, способствует высокой производительности труда.
Пожарная безопасность на промышленных предприятиях неразрывно связано с охраной труда рабочих и инженерно- технического персонала, по этому в курс охран труда введен раздел Противопожарная техника. Главную роль в пожарной безопасности играет пожарная профилактика - система мероприятии, предупреждающих пожар на производстве. Для ликвидации очагов пожара созданы различные средства огнетушения - пожарная техника.

ТОО Амангельды Газ

Кабельные линии в сетях напряжением до 1 кВ
Кабель состоит из токоведущих медных или алюминиевых жил, имеющих изоляцию жил и поясную изоляцию. Внутренняя оболочка (поясная изоляция) служит для усиления изоляции жил. Для защиты от механических повреждений в конструкцию кабеля входит броня, поверх которой накладывается внешняя покровная оболочка - для металлической брони кабеля.

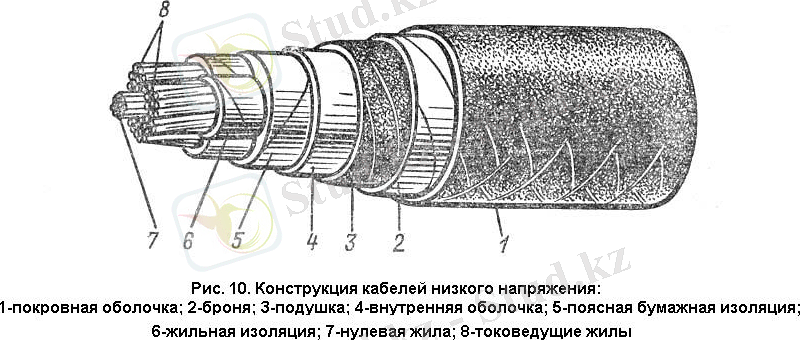

На (рис. 10) приведена конструкция четырёхжильного кабеля с бумажной изоляцией и вязкой пропиткой на напряжение до 1 кВ.

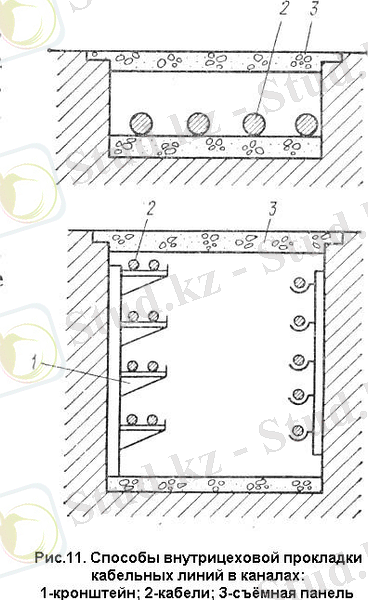

Во внутрицеховых электрических сетях кабели прокладываются по стенам, по конструкциям (в лотках, коробах, на кронштейнах), в трубах, в кабельных каналах (рис. 11).
При выборе сечения проводов и кабелей следует учитывать, что провода и кабели с алюминиевыми жилами следует применять, начиная с сечения 2 мм по условиям механической прочности, с медными жилами - начиная с сечения 1мм. При прокладке кабелей с алюминиевыми жилами в траншеях минимальное сечение жил 6мм. Для прокладки в трубах по условиям протяжки не рекомендуется применять провод сечением выше 120мм. Для питания переносных и передвижных механизмов применяют шланговые многожильные гибкие провода или кабели с медными жилами и резиновой изоляцией, например кабели марки КРПТ.

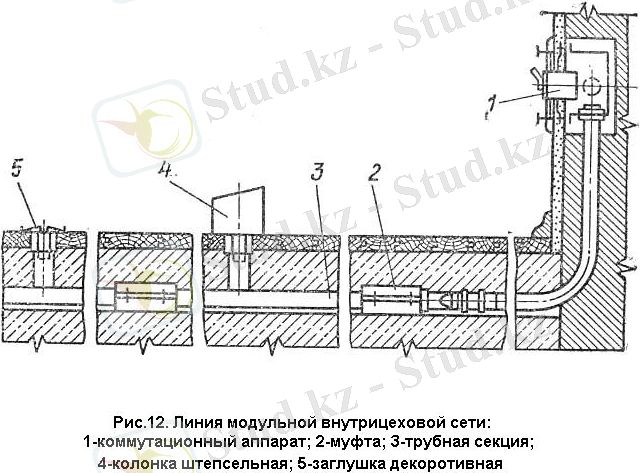

При сооружении внутрицеховых сетей применяются модульные сети. Они представляют собой прокладку проводов под потолком в трубах с разветвительными коробками, над которыми устанавливаются напольные колонки (рис. 12). Сеть называется модульной, так как ответвительные коробки для присоединения ЭП выполняются с заданным шагом (модулем) 1,5-6 м в зависимости от характера производства и габаритов технологического оборудования. Линии, отходящие от напольных колонок к ЭП, выполняются проводами или кабелями в трубах. Модульная магистраль рассчитана на максимальный ток 100 А. Модульные сети применяются на предприятиях машиностроительной, приборостроительной, радиотехнической и других отраслей производства в тех случаях, когда возможна частичная перепланировка технологических агрегатов и предъявляются особые требования к стерильности и эстетике производства. Применение модульной сети делает электротехническую часть производства независимой от размещения технологического оборудования.
Основное электрооборудование внутрицеховых сетей.
Кроме шинопроводов в качестве основного электрооборудования для внутрицеховых сетей напряжением до 1 кВ применяются: панели распределительные, силовые распределительные шкафы, распределительные пункты, ящики с рубильниками и предохранителями, ящики с блоками выключатель - предохранитель, щитки освещения, плавкие предохранители, магнитные пускатели, контакторы, автоматические выключатели и др.
Щиты, вводные устройства, шкафы, панели, щитки и другие распределительные устройства современных конструкций - это законченные комплектные устройства для приёма и распределения электроэнергии, управления и защиты ЭУ от перегрузок и коротких замыканий. В них смонтированы коммутационные и защитные аппараты, измерительные приборы, аппаратура автоматики и вспомогательные устройства
Для комплектования распределительных устройств (щитов низкого напряжения цеховых ТП) применяются распределительные панели одностороннего обслуживания типа ЩО-70М. Их целесообразно применять на ТП, встроенных в производственные помещения предприятия, с трансформаторами мощностью до 630 кВА.
На крупных и ответственных ТП с трансформаторами мощностью 1000 кВА и более при установке сложных коммутационных аппаратов, требующих обслуживания с задней стороны, применяются панели двухстороннего обслуживания.

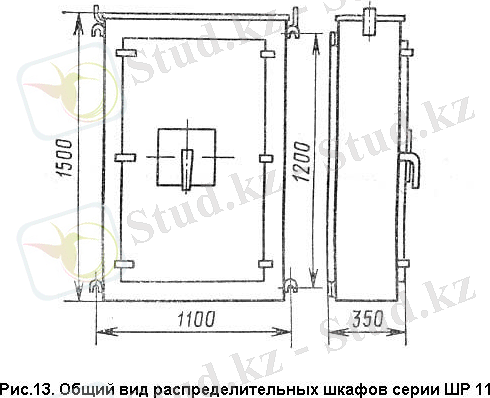

В цехах промышленных предприятий для распределения электроэнергии применяются силовые распределительные шкафы ШР11 (рис. 13).
Применяются также распределительные пункты серии ПР24 с автоматическими выключателями А3700 взамен распределительных пунктов, ПР9000, в которые встраивались снятые с производства автоматические выключатели А3100.

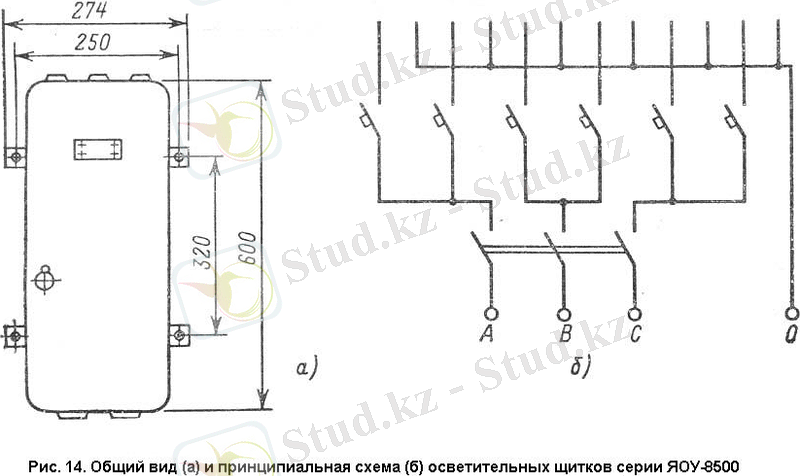

Осветительные групповые щитки типов ЯОУ-8501, ЯОУ-8504 (рис. 14) предназначены для распределения электроэнергии, защиты от перегрузок и токов короткого замыкания осветительных сетей. Они применяются в трёхфазных сетях переменного тока напряжением 380220 В с глухозаземлённой нейтралью и могут служить для нечастых (до шести в час) оперативных включений и отключений электрических цепей.
Для защиты внутрицеховых электрических сетей от токов КЗ служат плавкие предохранители. Предохранители насыпные серии ПК изготавливаются на напряжение 3-35 кВ и номинальные токи до 400 А. Патрон предохранителя (рис. 20) состоит из фарфоровой трубки 3, армированный латунными колпачками 2. Внутри патрона размещены медные или серебряные плавкие элементы. Для обеспечения нормальных условий гашения дуги плавкие элементы должны иметь значительную длину и малое сечение. Это достигается применением нескольких параллельных вставок 5, намотанных на ребристый керамический сердечник (рис. 20 в), или, при больших токах, несколько спиральных вставок (рис. 20, б). После того как трубка заполнена кварцевым песком 4, торцевые отверстия закрываются крышками 1 и тщательно запаиваются. Нарушение герметичности, увлажнение песка могут привести к потере способности гасить дугу. Для уменьшения температуры плавления плавкой вставки использован металлургический эффект. На плавкие из меди напаяны шарики из олова 6, которые, расплавляясь при температуре не более С, растворяют в себе медь вставки, цепь обрывается и загорается дуга в нескольких параллельных каналах (в соответствии с числом вставок). Возникшая дуга охлаждается зернами кварца в узкой щели и гаснет раньше, чем ток КЗ в цепи достигнет наибольшего значения. Это свойство называется токоограничивающим эффектом. Такое свойство предохранителей позволяет не проверять по действию токов КЗ токоведущие части и аппараты, находящиеся за ними.
Срабатывание предохранителя определяется по указателю 7, который выбрасывается пружиной из трубки после перегорания стальной вставки, нормально удерживающей пружины в подтянутом состоянии. Стальная вставка перегорает после рабочих вставок, когда по ней проходит весь ток.
Полное время отключения при токах КЗ предохранителем ПК 0,005-0,008 с, отключаемый ток КЗ до 40 кА.

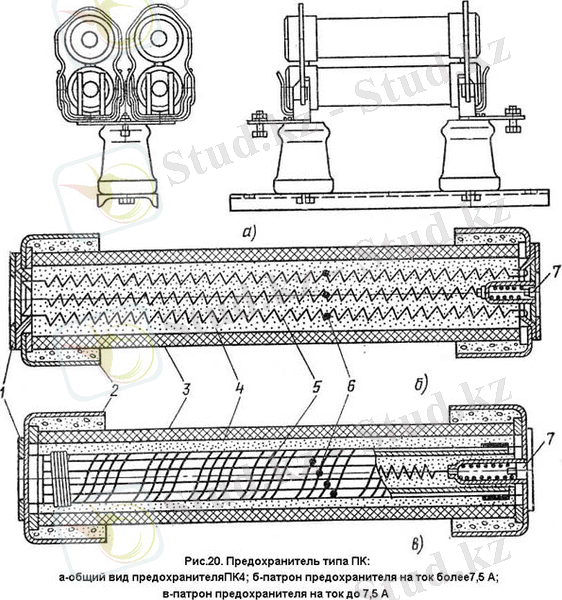

Патрон ПК вставляется в контакты, укреплённые на опорных изоляторах (рис. 20, а). В зависимости от номинального тока в предохранителях может быть один, два, четыре патрона (ПК1, ПК2, ПК4).
. Они являются простейшими аппаратами токовой защиты, действие которых основано на перегорании плавкой вставки. Предохранитель включается последовательно в фазу защищаемой цепи. Наименьший ток, при котором плавкая вставка предохранителя ещё не перегорает при длительной работе, называется током неплавления Этот ток по значению должен быть, возможно, ближе к номинальному току , на который маркируется плавкая вставка. Отношение II должно быть несколько больше единицы. Зависимость времени перегорания плавкой вставки (времени срабатывания предохранителя) от тока цепи называется защитной или время-токовой характеристикой предохранителя. Предохранители являются токоограничивающими аппаратами, так как в них обеспечивается деионазация околодугового пространства, а, следовательно, и отключение цепи настолько быстро, что при больших кратностях тока в предохранителе ток не успевает достигнуть своего предельного значения.
Номинальным током плавкой вставки называют ток, который может длительно проходить через неё, не вызывая расплавления металла вставки или сильного нагрева. Время перегорания плавкой вставки при заданных значения тока определяется по защитным характеристикам.
На (рис. 15) изображена схема защиты электрической сети предохранителями. При КЗ в точке К раньше других должна расплавится плавкая вставка предохранителя F2, имеющая меньший номинальный ток. По условию селективности защитная характеристика ближайшего к источнику питания предохранителя F1, должна располагаться над характеристикой более удалённого по схеме предохранителя F2. Как правило, .
Для управления работой электродвигателей станков, вентиляторов, кранов и других ЭП служат контакторы и магнитные пускатели.

Контактором называется аппарат, приводимый в действие электромагнитом, включение и отключение которого можно осуществлять дистанционно с помощью кнопок управления. Вместе с другими электрическими аппаратами контакторы служат для пуска, ускорения, изменения направления вращения и остановки ЭП при ручном и автоматическом управлении. Контакторы применяются для коммутации силовых цепей электродвигателей мощностью 100 кВт и выше. Для более мелких ЭП применяют магнитные пускатели. В цепях переменного тока в основном используется трёхполюсные контакторы серий КТ, КТВ, а в цепях постоянного тока - одно - и двухполюсные контакторы серии КП, КПВ.
Магнитные пускатели предназначены главным образом для дистанционного управления асинхронными электродвигателями с короткозамкнутым ротором мощностью до 100 кВт; для пуска непосредственным подключением к сети и останова электродвигателя (нереверсивные пускатели); для пуска, останова и реверса электродвигателя (реверсивные пускатели). В исполнении с тепловым реле пускатели защищают управляемые электродвигатели от перегрузок.
Магнитный пускатель представляет собой трёхполюсной контактор переменного тока прямоходовой магнитной системой, в которой дополнительно встроены два тепловых реле защиты, включенных последовательно в две фазы главной цепи электродвигателя. На (рис. 16 а и б) показаны общий вид пускателя ПМЛ и схема управления электродвигателем с помощью магнитного пускателя типа ПМЛ.
Защита электродвигателей от перегрузки и от обрыва одной фазы осуществляется с помощью тепловых реле типа РТЛ, присоединяемых к пускателю перемычками.
Автоматические воздушные выключатели предназначены для автоматического размыкания электрических цепей при анормальных режимах (КЗ и перегрузках), для редких оперативных переключений (три-пять в час) при нормальных режимах, а также для защиты электрических цепей при недопустимых снижениях напряжения. По сравнению с предохранителями автоматические выключатели обладают рядом преимуществ: после срабатывания автоматический выключатель снова готов к работе, в то время как в предохранителе требуется замена калибровочной плавкой вставки, увеличивающая время простоя ЭП; более точные защитные характеристики; совмещение функций коммутации электрических цепей и их защиты; наличие у некоторых автоматических выключателей независимых расцепителей, позволяющих осуществлять дистанционное отключение электрической цепи и др.
В отличие от предохранителей в автоматических выключателях не применяется какой-либо специальной среды для гашения дуги. Дуга гасится в воздухе, поэтому автоматические выключатели называются воздушными. По числу полюсов автоматические выключатели бывают одно-, двух- и трёхполюсные, изготавливаются на токи до 6000 А при напряжении переменного тока до 660 В и постоянного тока до 1 кВ. Отключающая способность их достигает 200-300 кА. По времени срабатывания () различают: нормальные автоматические выключатели с с; селективные с регулируемой выдержкой времени до 1 с; быстродействующие с с.
Наименьший ток, вызывающий отключение автоматического выключателя, называют током трогания или током срабатывания, а настройку расцепителя автоматического выключателя на заданный ток срабатывания - уставкой тока срабатывания.
Автоматический выключатель имеет следующие основные элементы: контакты с дугогасительной системой; привод; механизм свободного расцепления; расцепители; вспомогательные контакты.
Основными элементами автоматических выключателей, выполняющими его защитные функции при анормальных режимах в цепи, являются расцепители, при срабатывании которых автоматический выключатель отключается мгновенно или с выдержкой времени. Автоматический выключатель может иметь один или несколько расцепителей.
По принципу действия расцепители разделяются на электромагнитные и термобиметаллические (тепловые). Существуют расцепители максимального тока, которые срабатывают при токе, большем уставки тока срабатывания; расцепители минимального напряжения, которые срабатывают, когда напряжение на катушке становится меньше заданного, и расцепители независимые, которые срабатывают без выдержки времени, когда на их катушку подано напряжение.
Для защиты от коротких замыканий применяют электромагнитные расцепители мгновенного действия или с выдержкой времени, обеспечивающей избирательность действия.
Как правило, автоматические выключатели имеют встроенные в них расцепители. На (рис. 17) представлены различные виды расцепителей, условно показанные для одного вида автоматического выключателя: тепловой (обычно биметаллический) или электронный инерционный расцепитель максимального тока с зависимой от тока выдержкой времени. Эти расцепители осуществляют защиту от перегрузки цепи. Тепловые расцпители (рис.17,а) срабатывают, как и тепловые реле магнитных пускателей за счёт изгибания биметаллической пластины 2, получающей тепло от нагревателя 3, присоединённого к сети через шунт 4, и воздействующей на отключающий механизм автоматического выключателя. Защитная характеристика теплового расцепителя подобна характеристике предохранителя; электромагнитный или электронный расцепитель максимального тока мгновенного срабатывания с независимым от тока временем срабатывания (рис. 17,б). Вид защиты с таким расцепителем иногда называют отсечкой. Она осуществляет защиту от токов КЗ, превышающих 6 - 10-кратные значения номинального тока электрической цепи. Расцепитель максимального тока состоит из катушки 1 и сердечника 5. Когда по катушке протекает ток КЗ, сердечник создаёт механическое усилие, что приводит к отключению автоматического выключателя. Ток срабатывания расцепителя максимального тока можно регулировать. Расцепитель может быть снабжён механизмом выдержки времени, зависимой или независимой от тока. Такие расцепители позволяют осуществить селективную защиту; расцепитель минимального напряжения, состоящий из катушки 1 с сердечником 5 и пружины 6 (рис. 17в) и срабатывающий при недопустимом снижении напряжения в цепи (30-50 % ). Такие расцепители применяют для электродвигателей, сомозапуск которых нежелателен при самопроизвольном восстановлении питания; независимый расцепитель (рис. 17г), служащий для дистанционного отключения автоматического выключателя кнопкой 7 и для автоматического отключения цепи при срабатывании внешних защитных устройств.
Первые два вида расцепителей максимального тока устанавливаются во всех фазах автоматического выключателя, остальные - по одному на выключатель.
В настоящее время в цеховых электрических сетях напряжением до 1 кВ применяются автоматические выключатели различных конструкций: типов А3700, АВМ, АЕ-20, Электрон и др. Автоматические выключатели серии А3700 включают типы А3710, А3720, А3730, А3740 на номинальные токи соответственно 160, 250, 400 и 630 А.
На (рис. 18) показан выключатель серии А3700: 1-корпус из пластмассы, на котором смонтированы детали и сборочные узлы, 2-крышка, закрывающая детали выключателя (кроме зажимов). Коммутирующее устройство состоит из подвижных 3 и неподвижных 4 контактов, изготовленных из металлокерамической композиции на основе серебра. Подвижные контакты 3 припаяны к контактодержателям 5, которые укреплены на общей изоляционной траверсе 6 и связаны с механизмом управления. Контактодержатели 5 электрически соединены гибким соединением 7 с максимальными расцепителями и выводами 8 для присоединения внешних проводников со стороны подвижных контактов. Неподвижные контакты 4 припаяны к малоподвижным контактодержателям 9, которые электрически соединены с неподвижными скобами 10 и имеют вывод 11 для присоединения внешних проводников со стороны неподвижных контактов. Контактодержатели 9 опираются на пружины 12. Механизм управления выключателем выполнен по принципу ломающихся рычагов и устроен так, что обеспечивает моментальное замыкание и размыкание контактов 3 и 4 при оперировании выключателем, а также моментное размыкание контактов при автоматическом срабатывании независимо от того, удерживается ли рукоятка 13 выключателя оператором во включенном положении или нет.
В случае КЗ якорь 18 расцепителя действует на отключающую рейку 20, освобождает защёлку и происходит автоматическое отключение; полупроводниковый блок защиты 22 при перегрузках подаёт сигнал на независимый расцепитель, якорь которого действует на отключающую рейку 20.
Дугогасительные камеры с деионной решёткой ... продолжение
