Введение

Условиями успешного овладения техническими знаниями являются умение читать чертежи и знание правил выполнения и оформления чертежей. Чертеж является одним из главных носителей технической информации, без которой не обходится ни одно производство.

Прежде чем приступить к изготовлению какой-либо детали, механизма, машины, строительству здания или сооружения, проект его изображают на бумаге, т. е. выполняют чертежи. Выпускаемые в настоящее время инженерные кадры должны иметь графическую подготовку, соответствующую требованиям сегодняшнего дня.

Курс инженерной графики является первой общетехнической дисциплиной, дающей знания, необходимые студенту для изучения последующих общеинженерных и специальных технических дисциплин.

Курс инженерной графики включает основные разделы начертательной геометрии и черчения. В первой части учебника приведены теоретические основы построения чертежей, даны сведения из курса начертательной геометрии, разъяснены способы решения геометрических задач, развивающие пространственное мышление студентов.

Во второй части учебника даны практические рекомендации по выполнению чертежей технических изделий. В связи с тем, что выполняемые чертежи являются учебными, в них допускаются некоторые упрощения по сравнению с производственными чертежами, например, отсутствуют указания о шероховатости и термообработке, обозначение допусков и посадок.

При изложении материала в учебнике использованы сведения о стандартах, действующих в настоящее время. При пользовании учебником для выполнения всех учебно-графических заданий достаточно в качестве дополнительной литературы иметь справочник по черчению.

В книге приведен большой объем графического материала, позволяющего использовать его в качестве аналога или прототипа при выполнении эскизов или рабочих чертежей деталей.

Книга предназначена для студентов 1 курса очной и заочной форм обучения всех специальностей АИЭС.

  1. Система государственных стандартов по выполнению чертежей

1. 1. Общие правила выполнения чертежей

Во всех странах мира огромное внимание уделяют развитию стандартизации. Стандартизация - важное средство ускорения научно-технического прогресса. Она позволяет экономить трудовые и материальные ресурсы, сокращать сроки проектирования и изготовления изделий, повышать качество продукции, снижать ее себестоимость.

Казахстанских государственных стандартов по выполнению машиностроительных и общетехнических чертежей пока не имеется, поэтому в данном учебнике будем руководствоваться системой государственных стандартов СССР. Эти стандарты объединены в Единую систему конструкторской документации (ЕСКД) . Система ЕСКД подразделяет стандарты на 10 классификационных групп - от 0 до9 (первая цифра после точки) :

  • нулевая группа - Общие положения - ГОСТ 2. 001-70 и последующие;
  • первая группа - Основные положения - ГОСТ 2. 101. -68 и последующие;
  • вторая группа - Обозначение изделий и КД - ГОСТ 2. 201-80;
  • третья группа - Общие правила выполнения чертежей - ГОСТ 2. 301-68 и последующие;
  • четвертая группа - Правила выполнения чертежей изделий - ГОСТ 2. 401-68 и последующие;
  • пятая группа - Учет и обращение КД - ГОСТ 2. 501-68 и последующие;
  • шестая группа - Эксплуатационная и ремонтная документация - ГОСТ 2. 601-68 и последующие;
  • седьмая группа - Правила выполнения схем - ГОСТ 2. 701-84 и последующие;
  • восьмая группа - Макетный метод проектирования - ГОСТ 2. 801-74 и последующие, горная графическая документация - ГОСТ 2. 850-75 и последующие;
  • девятая группа - Прочие стандарты.

В курсе черчения изучают преимущественно стандарты третьей группы, выборочно - первой, четвертой и седьмой.

1. 2. Форматы, рамка и основная надпись чертежа.

Форматы листов чертежей определяют размеры внешней рамки, выполняемой тонкой линией (рис. 1. 1) . ГОСТ 2. 301-68/1/ установил следующие форматы листов чертежей и их обозначения.

Обозначение формата Размеры сторон, мм.

АО 841 х 1189

AI 594 х 841

А2 420 х 594

A3 297 х 420

А4 210 х 297

При необходимости допускается применение формата А5 с размерами сторон 148 х 210 мм.

Площадь квадрата АО равна I м 2 , а стороны относятся как 1: . Решение этих двух уравнений определило размеры сторон формата. Каждый последующий меньший формат получается делением пополам предыдущего формата параллельно его меньшей стороне.

Размеры сторон формата, предусмотренные ГОСТом, являются определяющими размерами листа бумаги, на котором выполняется чертеж. Сам же чертеж должен быть обведен рамкой. Согласно ГОСТ 2. 301-68 "Форматы", левая сторона рамки должна проводиться на расстоянии 20 мм от края формата, а три другие - на расстоянии 5 мм от края формата (см. рис. 1. 1)

Рис. 1. 1

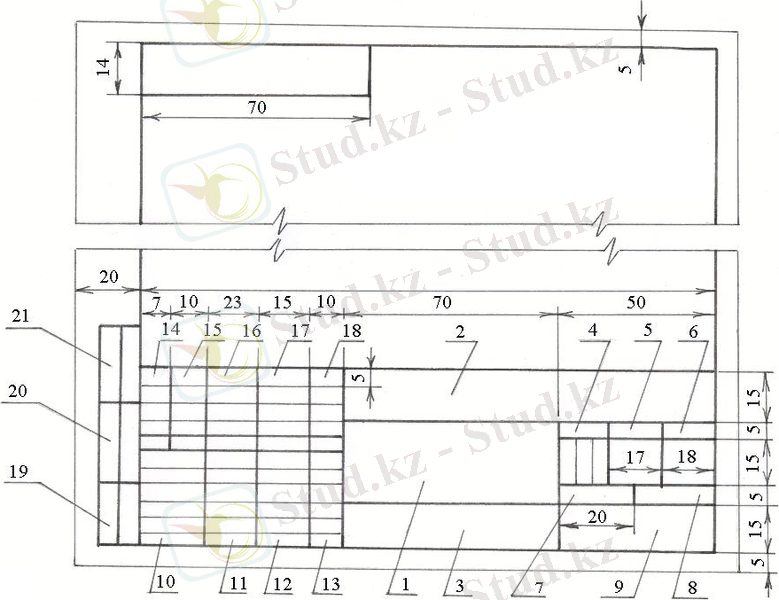

Толщина линий рамки соответствует сплошной основной. В правом нижнем углу рамки размещается основная надпись чертежа. На листах формата А4 основную надпись располагают только вдоль короткой стороны листа. На рис. 1. 2 дана форма основной надписи.

Содержание, расположение и размеры граф основных надписей и правила их выполнения установлены ГОСТ 2. 104-68 / 2 /.

Рис. 1. 2

Содержание граф: I - наименование чертежа; 2 - обозначение чертежа (устанавливает учебное заведение с учетом рекомендаций ГОСТ 2. 201-80) ; 3 - обозначение материала детали (заполняется только на чертежах детали) ; 4 - литера чертежа (обычно в курсе черчения используют литеры У и О) ; 5 - масса изделия (на учебных чертежах обычно не указывают) ; 6 - масштаб; 7 -порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют) ; 8 - количество листов (графу заполняют только на первом листе) ; 9 - наименование предприятия, выпустившего чертеж; 10 - характер работы, выполняемой лицом, подписавшим чертеж (на учебных чертежах обычно заполняют первую строчку - "Разработал", вторую - "Проверил" и последнюю - "Утвердил") ; 11 - фамилии лиц, подписавших чертеж; 12 - подписи лиц, фамилии которых указаны в графе 11; 13 - даты, когда были поставлены подписи; 14:18 - предназначены для отметок изменений, вносимых в чертежи (на учебных чертежах обычно остается незаполненными) .

1. 3. Масштабы

Масштабом называется отношение размеров чертежа детали к его фактическим (натуральным) линейным размерам.

Масштабы принимаются по ГОСТ 2. 302-68 / 2 / в зависимости от размеров и сложности изделия из следующего ряда:

масштабы уменьшения - 1:2 ; 1:2, 5 ; 1:4 ; 1:5 ; 1:10 ;

1:15 ; 1:20, 1:25 ; 1:40 ; 1:50,

натуральная величина - 1:1,

масштабы увеличения - 2:1 ; 2, 5:1 ; 4:1 ; 5:1 ; 10:1 ;

15:1 ; 20:1 ; 25:1 ; 40:1 ; 50:1 .

Независимо от принятого масштаба, на чертеже указываются только фактические размеры изделия.

Масштаб указывается в специальной графе основной надписи чертежа (см. рис. 1. 2) . Если какой либо фрагмент чертежа (разрез, сечение или вид) выполнен в другом масштабе, то масштаб дополнительно указывается над этим фрагментом, например:

- разрез А-А выполнен в масштабе 4:1 .

1. 4. Линии

ГОСТ 2. 303-68 / 3 / устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства (табл. 1. 1) .

Толщина сплошной основной линии должна быть 0, 5 . . . 1, 4 мм в зависимости от величины и сложности изображения, а также от формата чертежа. Толщина линий должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

Таблица 1. 1

Наименование: Наименование
Начертание: Начертание
Толщина линий: Толщина линий
Основное назначение: Основное назначение
Наименование: 1. Сплошная толстая, основная
Начертание:
Толщина линий: S
Основное назначение: Линии видимого контура, линии перехо-да видимые, линии кон-тура сечения
Наименование: 2. Сплошная тонкая
Начертание:
Толщина линий:
Основное назначение: Линии контура наложенного сечения, линии размерные и выносные, линии штриховки, линии вы-носки с полками, под-черкивание надписей
Наименование: 3. Сплошная волнистая
Начертание:
Толщина линий:
Основное назначение: Линии обрыва, линии разграничения вида и разреза
Наименование: 4. Штриховая
Начертание:
Толщина линий:
Основное назначение: Линии невидимого кон-тура, линии перехода невидимые
Наименование: 5. Штрихпунктирная, тонкая
Начертание:
Толщина линий:
Основное назначение: Линии осевые и центровые, линии сече-ний, являющиеся осями симметрии сечений
Наименование: 6. Штрихпунктирная утолщенная
Начертание:
Толщина линий:
Основное назначение: Линии, обозначающие поверхности, подлежа-щие термообработке или покрытию
Наименование: 7. Разомкнутая
Начертание:
Толщина линий:
Основное назначение: Линии сечений
Наименование: 8. Сплошная тонкая с изломами
Начертание:
Толщина линий:
Основное назначение: Длинные линии обрыва
Наименование: 9. Штрихпунктирная с двумя точками тонкая
Начертание:
Толщина линий:
Основное назначение: Линии сгиба на развертке, линии для изображения частей изделий в крайних или промежуточных по-ложениях, линии для изображения развертки, совмещенной с видом

Штрихпунктирные линии должны начинаться, пересекаться и заканчиваться штрихами.

Длину штрихов в штриховых и штрихпунктирных линиях выбирают в зависимости от величины изображения. Штрихи в линии и промежутки между ними должны быть одинаковой величины.

Штрихпунктирные линии, применяемые в качестве центровых, заменяют сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм.

Основным линиям (линиям видимого контура) следует при обводке придавать толщину 0, 8 . . . 1, 0 мм, линиям штриховым (линиям невидимого контура) - 0, 4 . . . О, 5 мм, остальным - 0, 25 . . . 0, 3 мм.

Необходимо научиться различать толщину линий с точностью до 0, 1 . . . О, 15 мм.

1. 5. Шрифты чертежные.

В различных областях науки и техники применяют самые разнообразные шрифты (букв, цифр, условных знаков) .

С современной точки зрения проблема шрифтов - проблема быстрого и безошибочного распознавания надписей невооруженным или вооруженным глазом, или "читающим" устройством, в условиях, когда неподвижна надпись, а в движении находится наблюдатель и наоборот. Поэтому к качеству надписей на учебных чертежах надо относится со всей ответственностью.

Согласно ГОСТ 2. 304-81 /4/ надписи, наносимые на чертежи и другие технические документы, выполняют шрифтом с наклоном в 75° к основанию строки или без наклона, с толщиной линий шрифта 1:14 (тип А) или 1:10 (тип Б) размера (высоты) шрифта.

Размер шрифта определяет высота прописных букв в мм;, измеряемая перпендикулярно к основанию строки.

В таблице 1. 2 приведено соотношение между параметрами шрифта типа Б (шрифт №10) .

Таблица 1. 2

Параметры шрифта: Параметры шрифта
Обозначение: Обозначение
Относительный размер: Относительный размер
Размеры, мм: Размеры, мм
Параметры шрифта:

Высота прописных букв (размер шрифта)

Высота строчных букв

Расстояние между бук-вами

Минимальное расстоя-ние между словами

Минимальный шаг строк

Толщина линий

Обозначение:

h

c

a

e

в

d

Относительный размер:

10d

7d

2d

6d

17d

d

Размеры, мм:

3, 5

2, 5

0, 7

2, 1

6, 0

0, 35

5

3, 5

1

3

8, 5

0, 5

7

5

1, 4

4, 2

12

0, 7

10

7

2

6

17

1

14

10

2, 8

8, 4

24

1, 4

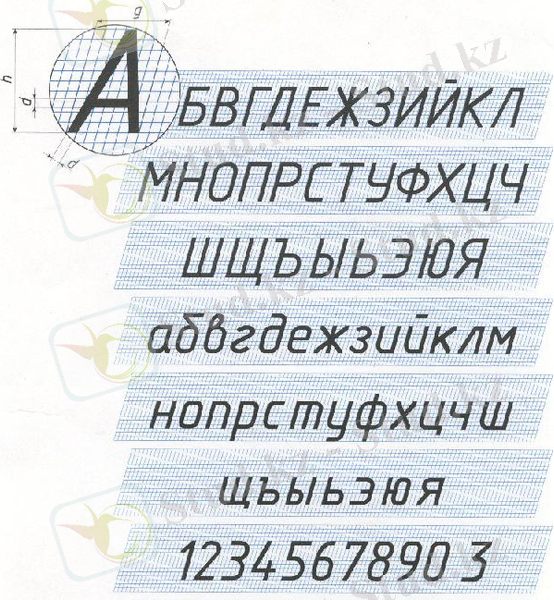

На рис. 1. 3 приведен пример выполнения шрифта № 10 типа Б с наклоном 75° к основанию строки.

1. 6. Нанесение размеров.

Основанием для определения величины изображенного изделия и его элементов служат размерные числа, нанесенные на чертеже. Исключение составляют случаи, когда величину изделий или его элементов определяют по его изображениям, выполненным с соответствующей точностью ( 0, 1 . . . 0, 2 мм - платы) .

Правила нанесения размерных чисел на чертежах и других технических документах на изделия установлены ГОСТ 2. 307-68 / 5 /. Это очень важный стандарт. Пропуск или ошибка хотя бы в одном из размеров делают чертеж непригодным к использованию, так как определить пропущенные или ошибочные размеры путем обмера соответствующих мест на чертеже не допускается. Поэтому простановка размеров - одна из наиболее ответственных стадий при разработке чертежа.

В этой операции принято различать: задание размеров -какие размеры и с какой точностью необходимо задать на чертеже, чтобы изображенное на нем изделие возможно было бы изготовить (чертеж должен быть метрически определенным) и нанесение размеров - как следует расположить их на чертеже.

Задание размеров зависит от многих факторов: конструктивных, прочностных, технологических и т. д. При выполнении первых учебных

Рис. 1. 3

чертежей учащемуся нужно знать правила нанесения размеров с чертежа задания на выполняемый чертеж.

Различают размеры рабочие (исполнительные), каждый из которых используют при изготовлении изделия и его приемке (контроле) и справочные, указываемые только для большего удобства пользования чертежом. Справочные размеры отмечают знаком "Д? ".

Общее количество размеров на чертеже должно быть минимальным, но в то же время достаточным для изготовления и контроля изделия.

Не допускается повторять размеры одного и того же элемента в нескольких местах.

Для нанесения размеров на чертежах служат размерные линии со стрелками на концах, размерные числа, выносные линии, условные знаки и словесные надписи при цифрах.

Размещение цифр, размерных и выносных линий, условных знаков и пояснений при размерных числах должно обеспечивать изготовление детали по чертежу без всяких затруднений и добавочных вычислений в процессе чтения чертежа.

Для обеспечения указанных требований ГОСТ 2. 307-68 дает следующие общие правила нанесения размеров:

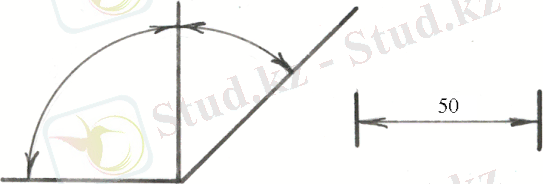

При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии -перпендикулярно размерным.

При нанесении размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии - радиально.

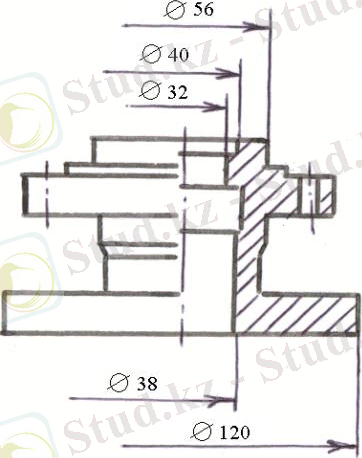

Если вид или разрез симметричного предмета или отдельных симметрично расположенных элементов изображают только до оси симметрии или с обрывом, то размерные линии, относящиеся к этим эллипсам, проводят с обрывом и обрыв размерной линии делают дальше оси или линии обрыва предмета (рис. 1. 4) .

Рис. 1. 4 Рис. 1. 5

Размерные линии допускается проводить с обрывом в следующих случаях:

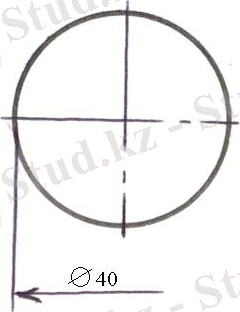

а) при указании размера диаметра окружности независимо от того, изображена ли окружность полностью или частично, при этом обрыв размерной линии делают дальше центра окружности (рис. 1. 5) ;

б) при нанесении размеров от базы, не изображенной на данном чертеже.

При изображении изделия с разрывом размерную линию не прерывают (рис. 1. 6) .

Рис. 1. 6

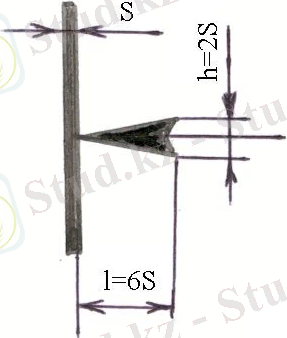

Величины элементов стрелок размерных линий выбирают в зависимости от толщины линий видимого контура и вычерчивают их приблизительно одинаковыми на всем чертеже. Форма стрелки показана на рисунке 1. 7.

Если длина размерной линии недостаточна для размещения на ней стрелок, то размерную линию продолжают за выносные линии (или, соответственно, за контурные, осевые, центровые и т. д. ) и стрелки наносят, как показано на рис. 1. 8.

На строительных чертежах допускается линейные и угловые размерные числа и надписи наносить без полок линий выносок (рис. 1. 9) .

Размерные числа наносят над размерной линией возможно ближе к ее середине (рис. 1. 10) .

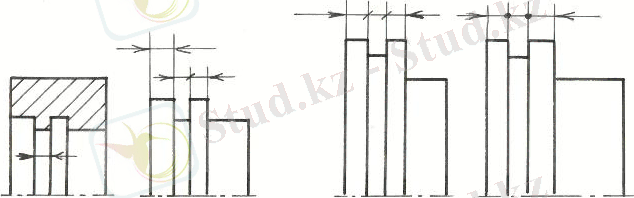

При недостатке места для стрелки из-за близкого расстояния до контурной или выносной линии последние допускается прерывать (рис. 1. 11) .

Рис. 1. 8

Рис. 1. 9 Рис. 1. 10

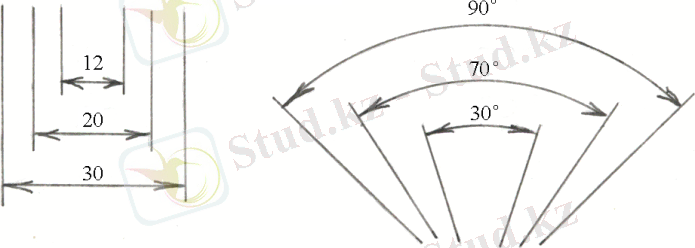

При нанесении нескольких параллельных или концентричных размерных линий на небольшом расстоянии друг от друга; размерные числа над ними рекомендуется располагать в шахматном порядке (рис. 1. 12) .

Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано на рисунке 1. 13.
