Библиотека на 200 тысяч единиц хранения



Тип работы:  Дипломная работа
Бесплатно:  Антиплагиат
Объем: 41 страниц
В избранное:
Содержание

стр.
Введение ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
1 Архитектурно-строительный раздел ... ... ... ... ... ... ... ..
1.1 Общие данные ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
1.2 Решение генплана ... ... ... ... ... ... ... ... ... ... ... ... ... ..
1.3 Объемно-планировочное решение ... ... ... ... ... ... ... ... .
1.4 Конструктивное решение ... ... ... ... ... ... ... ... ... ... ... .
1.5 Инженерные сети ... ... ... ... ... ... ... ... ... ... ... ... ... ...
1.6 Теплотехнический расчет ... ... ... ... ... ... ... ... ... ... ...
2 Расчетно-конструктивный раздел ... ... ... ... ... ... ... ... .
2.1 Статический расчет поперечной рамы ... ... ... ... ... ... ...
2.2 Расчет и конструирование фундамента ... ... ... ... ... ... ...
3 Организационно-технологический раздел ... ... ... ... ... .
3.1 Подсчет объемов работ ... ... ... ... ... ... ... ... ... ... ... ...
3.2 Спецификация сборных элементов ... ... ... ... ... ... ... ...
3.3 Ведомость трудоемкости работ и потребности в
машино-сменах ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
3.4 Выбор методов монтажа ... ... ... ... ... ... ... ... ... ... ... ..
3.5 Выбор монтажного крана ... ... ... ... ... ... ... ... ... ... ... .
3.6 Расчет стройгенплана ... ... ... ... ... ... ... ... ... ... ... ... .
4 Технико-экономиечское обоснование ... ... ... ... ... ... ... .
4.1 Пути повышения эффективности капитальных вложений в
строительстве ... ... ... ... ... ... ... ... ... . ... ... ... ... ... ... .
... ...
4.2 Определение расчетной стоимости строительства ... ... ... .
4.3 Основные технико-экономические показатели ... ... ... ... ...
Заключение
Список использованных источников ... ... ... ... ... ... ... .







ВВЕДЕНИЕ

Строительство является однои из важнеиших отраслеи народного хозяиства
нашего государства и обеспечивает расширение, реконструкцию и модернизацию
существующих основных фондов.
Капитальное строительство играет особую роль в развитии всех отраслеи
производства, повышении производительности общественного труда, повышении
уровня материальнои и культурнои обстановки.
Современное строительство состоит из очень сложного комплекса работ.
Современное экономическое законодательство, с однои стороны, требует
синхронности некоторых работ и осуществляется только в условиях организации
труда на научном уровне.
Основнои формои организации являются единые нормы и правила
проектирования организации производства, система управления и планирования
строительства. Рост объемов работ, сложность объектов сегодня требуют
совершенствования методов управления. Одним из основных методов является
метод ветвления графика. Этот метод является одним из наиболее эффективных
в организации и планировании производства.
Рост объемов и мощности строящихся комплексов и требовании к ним,
сокращение сроков строительства, повышение уровня качества строительства,
повышение уровня сборки здания, оснащение строительных организации
высокотехнологичными машинами и механизмами, внедрение новых
технологических материалов и конструкции, привлечение специализированных
организации к строительству требуют необходимости индивидуальнои
координационнои работы в принятии эффективных решении по организации и
планированию строительного производства.
В последние годы в связи с переходом к рыночным отношениям, как и в
других отраслях народного хозяиства, в строительнои отрасли наблюдаются
такие проявления, как спад производства и сокращение рабочих и отток
высококвалифицированных специалистов в другие отрасли. Тем не менее, именно
в этои сфере в будущем ожидаются большие изменения. Ведь для того, чтобы
добиться больших успехов в нашеи стране, необходимо строить новые
производственные здания, авто-и железнодорожные узлы, дома повышеннои
комфортности, гостиницы и торговые точки, оздоровительные здания и
сооружения.
Прогрессивныи технологическии процесс требует повышения качества
объемно – планировочных, архитектурно – эстетических и конструктивных
решении административных, промышленных здании. Это связано с возрастанием
роли капитального строительства как производственнои сферы. Однои из
важнеиших его задач является обеспечение роста производственного потенциала
Республики Казахстан на абсолютно обновленнои основе. Повышение
эффективности капитального финансирования - очень сложная задача. Сюда
входят рациональные решения по направлению, структуре и размещению, а также
высокий уровень развития проектных решений наряду с обоснованным выбором
объекта строительства. Таким образом, разработана комплексная многоплановая
научно – техническая программа и должна осуществляться в соответствии с
этапом наука – проектирование – опытно – экспериментальная проверка -
производство в едином цикле предыдущей пятилетки.
Государство в перестройке инвестиционно – структурной политики
переводит всю тяжесть на реконструкцию и техническое оснащение действующих
предприятий путем сокращения нового промышленного строительства.
В последнее время большое внимание уделяется охране окружающей среды,
эффективному использованию ее ресурсов. Охрана окружающей среды в настоящее
время представляет собой комплекс проблем, требующих постоянных научно –
теоретических исследований и практических мероприятий по защите природной
среды от разрушения и загрязнения, рациональному использованию и
восстановлению природных ресурсов с целью удовлетворения потребностей
человечества в условиях научно – технической революции.
Интенсивность воздействия человеческой деятельности на природу сейчас
настолько велика, что близка к нарушению динамического равенства биосферы.
Человек прямо или косвенно наносит себе вред, являясь активным компонентом
окружающей среды и системы жилищно – хозяйство - природа.
В практике последних лет в настоящее время сформированы принципы
архитектурно – строительного проектирования промышленных предприятий и
комплексов, связанные с развитием экологической науки. Экологический путь
проектирования производственных комплексов осуществляется в двух
направлениях: архитектурно –строительном и инженерно – техническом
(технологическом). Архитектурно-строительная организация производственных
территорий, генплан, объемно – планировочная, принятие конструктивных
решений и эксплуатация; Рассматривает вопросы реализации новых
технологических средств и процессов по минимизации количества
производственных отходов, выделяемых в инженерно – техническую окружающую
среду.
Строительство является ведущей отраслью народного хозяйства,
обеспечивающей увеличение и реконструкцию вновь создаваемых или действующих
основных фондов.

1. Архитектурно-строительный раздел

1. Общая часть

Тема работы Библиотека на 200 тысяч единиц хранения, разработан на
основании технического задания и АПЗ.
1. 1.1. Характеристика района строительства:
2. Сейсмичность площадки строительства согласно отчета по инженерно-
геологическим изысканиям - 8 баллов.
3. Категория грунтов по сейсмическим свойствам - II (вторая).
4. Климатический район строительства - III В.
5. Нормативная глубина промерзания грунтов - 90 см.
6. Расчетная наружная температура воздуха минус 26°.
7. Нормативная снеговая нагрузка - 0,5 кПа.
8. Нормативный скоростной напор ветра - 0,73 кПа.
9. На участке изысканий выделены следующие инженерно-геологические
элементы (ИГЭ): насыпной слой мощностью 0.3 м;
10.1. Суглинок просадочный мощностью до 1,5 м, I (первый) тип,
начальное просадочное давление грунта Р=68 кПа;
11.2. Слабосцементированный слой песка, супеси, суглинка мощностью до
0,8 м;
12. Cупесь непросадочная от твердой до пластичной консистенции, с
пятнами ожелезнения, с линзами песка пылеватого и мелкого, с включениями
карбонатных конкреций до 10%. Вскрытая мощность 2,0 м. Расчетные
характеристики: удельный вес грунта γ - 19,6 кНм3, угол внутреннего трения
φII =18°, сцепление СII =15 кПа, коэффициент пористости 0,63.
13.3. Суглинок непросадочный, вскрытая мощность до 3,7 м.
14. Грунтовые воды в период изысканий выработками вскрыты на глубине
5,4 м. Возможно-максимальный УПВ будет находиться на глубине 3,0 м от
поверхности земли, возможно появление верховодки на глубине 1,5 м от
поверхности земли.
15. Нормативная глубина сезонного промерзания грунта по СНРК 5.01-01-
2002 для суглинка составляет 79 см, для супеси и песков -96 см.
16. Агрессивные свойства грунтов по содержанию водорастворимых
сульфатов (SO4=2640 мгкг) для бетонов марки по водонепроницаемости W 4 на
портландцементе по ГОСТ 10178-85 являются среднеагрессивные, по содержанию
хлоридов СL (380 мгкг)=0,25 SO4 +СL= 1040 мгкг) грунты среднеагрессивные
для железобетонных конструкций не зависимо от марки бетона по
водонипроницаемости

1.2. Решение генплана

Земельный участок под строительство здания Библиотека на 200 тысяч
единиц хранения в г. Тараз располагается на перекрестке улиц Толе би и
Тауке хана. Участок с 2-х сторон примыкает к улицам, а по остальным
граничит с существующими зданиями.
Территория участка имеет форму прямоугольника.
Рельеф участка спокойный, с незначительным уклоном в одну сторону.
Водоотвод от здания и проезжей части предусмотрен открытым способом,
путем придания уклонов по проезжей части со сбросом воды в существующею
сеть дождевой канализации.
Для обеспечения санитарно-гигиенических и эстетических условий на
участке предусматриваются мероприятия по благоустройству и озеленению. Для
всех проездов и площадок принято асфальтовое покрытие и плиточное покрытие.

Места, свободные от застройки, проездов, тротуаров, площадок и
инженерных сетей, озеленяются посадками деревьев и засеваются газонами. Для
полива предусматриваются поливочные краны.
Градостроительное и внутреннее планировочное решение выполнено в
соответствии с требованиями СП РК 3.01-01АС-2007. Закон РК Об
архитектурной, градостроительной и строительной деятельности в РК №242-113
РК от 16.07.01 и нормативными документами действующими на территории РК
Благоустройство включает:
-устройство подъездов, тротуаров. -посадку кустарников
-посев газонов
-установку площадки для ТБО и фонарей наружного освещения.
Этот участок с одной стороны примыкает к вышеуказанной улице, а с
двух сторон к ограждению других административных зданий. А задняя часть
примыкает к участку частных жилых домов.

1.3. Объемно – планировочные решения

Объемно-планировочные решения определяются с учетом функциональных и
технологических условий и состава необходимых помещений.
Здание детского сада 2-х этажное, в плане имеет сложную форму, и
состоит из трех блоков примыкающие друг другу под прямым углом. Первый блок
расположен между осями 1 – 3 и А – Е, второй блок между осями 11– 13 и А –
Е. третий блог между осями В-Г и 4-10. При проектировании принято типовая
модульная сетка 66м. Размер в плане составляет по осям 1230м.
Высота этажей 3,3м.
При проектировании типовая модульная сетка 6х6м. размеры в плане по
осям 12х30м. высота полов 3,3 м.

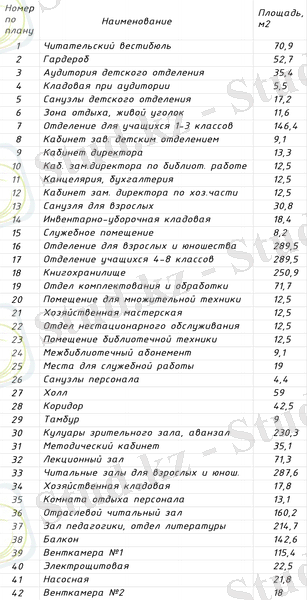

Проектом предусмотрены следующие помещения:
Блоки № 1 и № 2 с одинаковыми объемно-планировочными решениями и 1 и
2 этажными помещениями дублируют друг друга и имеют следующие помещения:
входной тамбур, раздевалка, игровая-групповая спальня, веранда, буфет,
кухня, санузел, вестибюль, коридоры, лестничная клетка.
В третьем блоке предусмотрены административно-бытовые помещения и
помещения, принятые по назначению.
Лестницы расположены таким образом, чтобы в соответствии с
требованиями эксплуатационной и пожарной безопасности было не менее двух
эвакуационных выходов из зданий. С каждой лестницы есть выход наружу.
Ширина маршей и лестничных площадок принята из расчета не менее 1,35 м.
Площадь всех помещений принята в соответствии с нормами и приведена в
виде таблицы

Технико-экономические показатели

Строительный объем - 7257,6 м3;
Площадь застройки - 1008,0 м2;
Общая площадь - 2017,21 м2;
Счетная площадь - 1777,41 м2

Экспликация помещений

1.4. Конструктивные решения

Конструктивно проектируемое здание представляет собой полностью
построенное каркасное здание с жесткими узлами.
Основа фундаментов-песчаник.
Фундаменты под колонны-железобетонные по типу стекла. Фундаменты под
кирпичные стены и перегородки монолитные ленточные ленты из бетона класса
В12, 5.
Колонны - сборные железобетонные двухэтажные по серии ИИС-04, объем
сечения 0,3х0,3 м.
Ригели-сборные железобетонные Т-образного сечения по серии ИС-04.
Покрытия-сборные железобетонные панели серии ИИС-04.
Перегородки-мелкоблочные, армокирпичные, гипсобетонные.
Стены-керамзитобетон серии ИИС – 04-05.
Цокольные панели-керамзитобетон серии ИИС-04-05.
Лестницы сборные железобетонные по серии ИИС – 04.
Крыша-комбинированная, не вентилируемая, с внутренним дренажем.
Оконные блоки - металлические витражи из деревянных и угловых форм с
двойными днищами.
Утеплитель-керамзит толщиной 600 мм.
Полы-в зависимости от функционального назначения помещений: деревянные,
керамические, бетонные, мозаичные, линолеум.

Антикоррозийные мероприятия.
Для защиты от коррозии бетона и арматуры фундаментов предусмотреть ряд
мероприятий.
Для всех заглубленных бетонных конструкций использовать бетон марки по
водонепроницаемости W6 на шлакопортландцементе по ГОСТ 10178-85*.
Под фундаменты выполнить подготовку из бетона класса В7,5 толщиной 100
мм с гидроизоляцией битумной мастикой.
Поверхности бетонных конструкций, соприкасающиеся с грунтом обмазать
горячим битумом за 3 раза.
Защитный слой рабочей арматуры предусмотреть не менее 30 мм.
Для защиты фундаментов от сил морозного пучения грунтов основания
предусмотреть мероприятия.
Пазухи котлованов под фундаменты и засыпку под фундаментные балки на
глубину 1,5 м выполнить непучинистым грунтом (крупнозернистым песком или
гравийно-галечником с содержанием глинистых частиц менее 30%).
Защита металлических конструкций от коррозии предусмотрена в разделе
КМ. Работы выполнить согласно СП РК 2.01-19-2004 "Защита строительных
конструкций от коррозий" приказ КДС МИТ РК от 13.12.2004 № 481. ГОСТ
12.3.035-84 "Работы окрасочные. Требование безопасности". Качество
лакокрасочных покрытий должно соответствовать показателям V класса ГОСТ
9.032-74.

1.5. Инженерные сети

Наружное водоснабжение и канализация. Наружные сети по водоснабжению и
канализации школы запроектированы на основании тех.условий № 73 от 14.04-
2014 выданных ГКП Тараз-СУ на водоснабжение и канализацию.
Наружное пожаротушение предусмотрено от пожарных гидрантов,
установленных на существующей сети, решается в комплексе противопожарных
мероприятий города. Проектом предусматривается отвод сточных вод от всех
санитарных приборов, устанавливаемых в школе и от технологического
оборудования столовой в проектируемую сеть бытовой канализации. Сброс
хоз.бытовых, производственных и производственных напорных стоков от здания
школы и учебной теплицы предусмотрен в проектируемую самотечную
внутриплощадочную канализационную сеть с дальнейшим сбросом в самотечную
городскую канализационную сеть. Проектируемая сеть выполнена из
полипропиленовых безнапорных гофрированных 2-слойных труб Ǿ150мм и Ǿ200мм
по ГОСТ54475-2011.
В местах, пересечения сеть канализации с сетью водопровода
запроектированы чугунные трубы по ГОСТ 9583-75*.
На сети устанавливаются канализационные колодцы, выполненные из сборных
железобетонных элементов по ГОСТ8020-90. Напорная сеть запроектирована из
стальных электросварных труб Ǿ32мм по ГОСТ10704- 91. Давление воды гасится
в колодце-гасителе. Сточные воды от помещений столовой предварительно
очищаются в жироуловителе. Очищенная сточная вода сбрасывается в
проектируемую самотечную канализационную сеть. Внутреннее водоснабжение.
Проект внутренних систем водоснабжения и канализации школы разработан
на основании архитектурно-строительных чертежей, 4 36 36 36 39 93 25
11технического задания на проектирование, технических условий №73 от
14.04.2014 выданных ГКПТазаСУ и в соответствии со СП РК 4.01-02- 2011, СП
РК 3.02-25-2013, СП РК 4.01-102-2011. Расчет систем водопровода и
канализации произведен в соответствии со СП РК 4.01-02-2011.
В здании школы предусмотрены следующие системы водопровода и
канализации:
- водопровод хоз.-питьевой (В1);
- водопровод горячего водоснабжения(Т3);
- водопровод циркуляционный (Т4);
- канализация бытовая (К1);
- канализация дождевая (К2);
- канализация производственная (К3);
- канализация производственная напорная (К4н).
Водопровод хоз.-питьевой. Система холодного водоснабжения принята с
одним вводом. Разводящие магистрали проложены на бетонных столбиках в
техническом подполье. Внутренние магистральные сети в техподполье
запроектированы из стальных оцинкованных водогазопроводных труб по ГОСТ
3262-2011. Магистральные сети и стояки, проходящие в подвале, изолируются
матами из стекловолокна ISOVER KIM-AL c алюминевым покрытием. Учет расхода
воды ведется общим водомерным узлом. В местах прохождения через
строительные конструкции трубопроводы прокладывать в гильзах. Жесткая
заделка труб в стенах и в фундаментах не допускается. Зазор между трубой и
гильзой заделывается мягким водонепроницаемым материалом вдоль продольной
оси.
На всех стояках и ответвлениях от магистральных сетей предусматривается
установка запорной арматуры. Для полива территории по периметру здания
предусмотрены поливочные краны.
Внутренние сети запроектированы из стальных оцинкованных
водогазопроводных труб, подводки к санитарным приборам запроектированы из
полиэтиленовых труб по ГОСТ 18599-2011. Магистральные сети и стояки систем
Т3 иТ4 в подвале изолируются матами из стекловолокна ISOVER KIM-AL c
алюминевым покрытием сто. Стояка выше отметки 0.000 изолируются гибкой
изоляцией K-Flex.На всех стояках и ответвлениях от магистральных сетей
предусматривается установка запорной арматуры. В местах прохождения через
строительные конструкции трубопроводы прокладывать в гильзах. Жесткая
заделка труб в стенах и в фундаментах не допускается. Зазор между трубой и
гильзой 5 29 5 5заделывается мягким водонепроницаемым материалом вдоль
продольной оси.
Система бытовой канализации предусмотрена для отвода сточных вод от
сан.тех. приборов. Отвод стоков осуществляется самотеком. Магистральные
сети (прокладываются под потолком подвала) монтируются из чугунных
канализационных труб по ГОСТ6942-90 и трубопроводы проходящие выше отм.
0,000 запроектированы из полиэтиленовых канализационных труб по ГОСТ22681.1-
2015. Вытяжная часть стояка выводится через кровлю на высотe 0.5 м; При
производстве строительных работ предусмотреть уравнители электрических
потенциалов от металлических сан.приборов из стальной проволоки диаметром 6
мм, проложив ее совместно со стояками и трубопроводами, и приварить ее к
стальной трубе водопровода. Дождевая канализация. Водосточная сеть
предназначена для отвода дождевых и талых вод с кровли здания и монтируется
из полиэтиленовых труб с выпуском в лоток около здания. На зимний период
запроектировано переключение водостоков в бытовую канализационную сеть.
Предусмотрена объединенная система бытовой и дождевой канализации.
Сточные воды из теплового пункта . венткамеры и насосной станции,
находящегося в подвале здания, удаляются с помощью насосной установки ,
установленной в приямке, в колодец-гаситель напора. Напорный трубопровод
выполнен из стальных электросварных труб по ГОСТ 10704- 2011. Основные
показатели по чертежам водопровода и канализаци

1.6. Теплотехнический расчет

1. Покрытие
Гравийно-песчаный защитный слой,
Четырехслойный рубероидный ковер,
Цементная стяжка,
Утеплитель – керамзит,
Пароизоляция 1 слой рубероида
Сборные, железобетонные, многопустотные плиты, t
=220 мм

Рис. 1.1. Состав кровли

Определяем требуемое сопротивление теплопередаче по формуле:

, (1.1)

где: - коэффициент, принимаемый в зависимости от положения наружной
поверхности, ограждающей поверхности по отношению к наружному
воздуху, ;
- расчетная температура внутреннего воздуха, согласно ГОСТ
12.1.005 – 76 ;
- расчетная зимняя температура наружного воздуха, tн =-260С
наиболее холодных пятидневок, обеспеченностью 0,92;
- нормативный температурный перепад, ;
- коэффициент, теплоотдачи внутренней поверхности ограждающей
конструкции,

Теперь определяем сопротивление теплопередаче – слоев
ограждений:

, (1.2)
где: - термические сопротивления слоев ограждающих конструкций,
определяемый по формуле:

, (1.3)

где: - толщина - го слоя;
- расчетный коэффициент теплопроводности материала ()

1 слой. Защитный слой (гравийно-песчаный):

2 слой. Четырехслойный рубероидный ковер:

3 слой. Цементная стяжка:

4 слой. Керамзит (утеплитель):

5 слой. Железобетонная плита с толщиной полки:

Полученные данные подставляем в формулу и определяем толщину
утеплителя:

Толщину принимаем 20см=200мм.

Определяем тепловую инерцию ограждающей конструкции:

, (1.4)

где: - расчетные коэффициенты теплоусвоения

, оно удовлетворяет условия то есть для расчета должны
приниматься температура наиболее холодных пятидневок с обеспеченностью
0,92, tн =-260С принято верно, перерасчет толщины утеплителя не требуется.

2. Стена

штукатурка цементно-песчаная,

керамзитобетонная панель,

внутренняя цементно-песчаная штукатурка,

Толщину панели принимаем .
Определяем массивность:

То есть перерасчет стеновой панели не требуется, .

4. технико-Экономическое обоснование
4.1. Пути повышения эффективности капитальных вложений в строительстве
Главным направлением экономического развития строительного комплекса в
условиях рынка на длительную перспективу приняты всесторонняя
интенсификация и повышение эффективности производства. Для нахождения
оптимального решения в вариантном проектировании применяют сопоставление
вариантов проектирования и строительства новых, реконструкции и расширения
действующих отечественных и зарубежных предприятий. Все варианты
капитальных вложений должны быть приведены в сопоставимом виде по мощности,
объему продукции, ее качеству, затратам времени, получению эффекта и
другими признаками. Экономичность объемно-планировочных и конструктивных
решений зданий и сооружений устанавливают показателями экономической
эффективности капитальных вложений, которая характеризуется значением
приведенных затрат.
Важнейшими факторами, влияющими на эффективности капитальных вложений
является:
1) сокращение продолжительности строительства и ввода в
эксплуатацию предприятия (цеха);
2) сокращение сроков ввода производственных объектов и эксплуатацию
способствует ускорению окупаемости капитальных вложений,
связанных с получением дохода в связи с производством
дополнительной продукции.
Капитальное строительство во многом определяет технический уровень,
масштабы и структуру расширенного воспроизводства во всех отраслях
экономики.
N = 2 8 0 мест
С баз = 4 02 , 51 тыс.тг.
К ндс = 1,16
J стр.тек = 81, 312 · 1, 64 = 133, 35
Jстр.баз = 8 1, 312

Региональные коэффициенты строительства для г.Тараз – 0,969
С = 280 · 402,51 · 0,969 · 1,16(133,3581,312) = 207759,21 тыс.тг.
Сметная стоимость СМР принимаем для каркасно-панельных зданий 40% от
общей стоимости.
Сстр = 0,4 · С = 0,4 · 207759,21 = 83103,69 тыс.тг.
Экономический эффект от сокращения срока строительства:
,
где: Ссмр – сметная стоимость СМР;
Тн, Тф – продолжительность строительства, нормативная и
фактическая Тн Тф · 1 месяц.

4.2. Основные технико-экономические показатели

Таблица 4.1 ТЭП по проекту

№ Наименование работ Ед. Количество
bзмер.
1 2 3 4
Общая сметная стоимость тыс. тг. 207 759, 21
Сметная стоимость СМР в % от общей стоимоститыс. тг. 83 103, 69
Общая трудоемкость Чел дн 4 888, 11
Стоимость 1 м3 здания Тг м3 26 718, 0
Нормативная продолжительность строительства мес 12
Фактическая продолжительность строительства мес 10
Экономический эффект от сокращения срока тыс.тг. 7063,81
строительства
Сметная стоимость земляных работ в текущих тыс.тг. 1885,06
ценах
Нормативная трудоемкость на земляные работы челчас 4313
Сметная зарплата на земляные работы тыс.тг 749,844

2. Расчетно-конструктивный раздел

2.1. Статический расчет поперечной рамы
Расчет рамы на действие сейсмической нагрузки

Массы: тс2м; тс2м;

кг; кг.

т(м

т(м

т(м

Вычисляем Fк; Rк; hк 2(4Rк);

мт =5,23x10-8 мн

мн
мн

Проверка

мт

=2х11,42х10,8(5,23х13,03х10-4х10-4- 5,93х10-4х5,93х10-4)=0,8136х10-
4

; ;

1сек; 1сек;

;

;

Форм собственных колебаний вычисляем, прижимая ординату на уровне
груза Q1 равной единице

первая форма
х1 =0;
вторая форма
х1 =0;

Коэффициенты 1-й формы колебаний

II-й формы колебаний

Проверка

Теперь определяем значения сейсмических нагрузок
;
где Q = сосредоточенная масса

А=0,2; Кψ=0,25

; β2=2,7

Сейсмические нагрузки:
для первой формы колебания
тс
тс
Для второй формы колебаний
тс
тс
После определения усилий от всех видов нагрузок составляем таблицу
расчетных усилий в характерных сечениях рычага и стоек и производим
комбинаций усилий в основном сочетаний.

Таблица 2.1 Распределение неуравновешенных моментов

1 Узел 7 Узел 8
2 7-4 -
2 4-7 4-1
2 4-7 4-1 4-5
4 – 4 5 – 5 6 – 6 7 – 7
Расчетный изгибающий момент от 8193 7426 7201 7921
полной нагрузки
Расчетный изгибающий момент от 4722 3825 2037 - 1027
длительной нагрузки
Расчетная продольная сжимающая 148,9 148,9 333,6 333,6
сила
тоже от длительной нагрузки 119,78119,78228,89228,89
Начальный модуль упругости
Модуль упругости арматуры
Призменная прочность бетона 1,45 1,45 1,45 1,45
Расчетное сопротивление 36,5 36,5 36,5 36,5
арматуры
Геометрическая длина 330 330 330 330
Расчетная длина колонны 330 330 330 330
Ширина поперечного сечения 30 30 30 30
колонны
Высота поперечного сечения 30 30 30 30
колонны
Коэффициент, принимающийся от - 3,0 3,0 3,0 3,0
вида бетона
Коэффициент, принимающийся от - 1 1 1 1
вида бетона
Коэффициент условий работы - 0,9 0,9 0,9 0,9
бетона
Коэффициент, учитывающий вид - 1 1 1 1
бетона
- 1 1 1 1
Симметричность арматуры - 1 1 1 1
Разность между фактическим - 0,04 0,04 0,04 0,04
коэффициентом арматуры и
исходным

По расчетам для верхней части получены арматура в количестве .
Для нижней части получена .
Для создания общего каркаса по всей высоте колонны принимаем в
верхней части .
Для нижней части принимаем .
В качестве поперечной арматуры принимаем арматуру класса А – І.
Диаметр поперечной арматуры принимаем в зависимости от диаметра продольной
рабочей арматуры. Принимаем . Шаг хомутов принимаем равной высоте
сечения колонны, т.е. , кроме этого верхняя и нижние концы колонны
армируется сеткой изготовленной и проволочной арматуры класса Вр – І
диаметром 4мм, шаг в обеих направлениях принято 50мм.
В местах связи с колонной, колонна оборудуется консолями. Детали
армирования которых принимается из стержневой арматуры и листовой стали.

2.2 Расчет и конструирование фундамента
Материалы:
Бетон тяжелый класса В 12, 5:
; .
Арматура из горячекатаной стали класса А – ІІ:

Арматура класса А – І:
Вес единицы объема материала фундамента и грунта на его обрезах
.
Расчетное сопротивление грунта .
Расчет выполняем на следующие комбинаций усилий:

где принято без учета веса стены. С учетом этих нагрузок:

Нормативные значения этих нагрузок определяем делением расчетных
усилий на усредненный коэффициент надежности по нагрузке :

Определение геометрических размеров фундамента

Глубину стакана фундамента принимаем 75см, чтобы оно не менее:

Расстояния от подошвы до дна стакана принято 250мм. Полная высота
фундамента принимаем кратной 200мм .
Предварительно площадь подошвы фундамента определяем по формуле:

где: 1,65 – коэффициент учитывающий наличие момента
Назначая отношение сторон получаем . Окончательно
принимаем .

Площадь подошвы фундамента:

Так как заглубление фундамента меньше 2м, ширина подошвы более 1м
необходимо уточнить нормативные давления на грунт оснований по формуле:

Определяем краевое давление на основание. Изгибающий момент на уровне
подошвы:

Нормативная нагрузка от веса фундамента и грунта на его обрезах:

при условий, что

Расчет арматуры фундамента

Определяем напряжения в грунте под подошвой фундамента в направлении
длинной стороны, а без учета веса фундамента и грунта на его уступах от
расчетных нагрузок.

где:
Расчетный изгибающий момент в сечений 1 – 1

в сечений ІІ – ІІ

Требуемое сечение арматуры

принимаем .

Процент армирования:

В коротком направлений арматуру принимаем по минимальному проценту
армирования:

принимаем
Помимо этого стенка стакана армируется сетками С – 2 и арматурой (14А
– ІІ. На дне стакана ставим сетку С – 3 из проволочной арматуры Вр – І.

3. организационно – технологический раздел

• Табличка 3.1. Весть подсчета размеров служб
ЧисНазвание деятельности Ед-ин.Нормаль итог Размер
-ло измер деятельнос
ти
одидва три четыре пять
н
1. Перстные труда
Спилка растительного оболочки мет2 Пять
восемь
семь пять
ноль
Драгирование земли автоматным мет3 восемь00
приемом
Доделка почвы ручным способом. ant. мет3 8ноль
автоматический
Передвижение почвы во отход в мет3 семь,75
расстояний вплоть до 50м
2. Основание домов
Монтажные основание обьемного вида кол 5два
Основание настил Кол 14 ноль
Единые зоны оснований домов мет3 12 пять
Противоположная засыпание пазух мет3 5пять
зарытие
изоляция оснований домов мет3 16 ноль
Установка лотков подпольных узлов кол 6пять
3. Установка скелета надземной доли см. научно-техническую карту
4. Установка единичных монтажных крутых систем
Установка небольших жб непрерывных Кол девяносто
плит
Установка грубых разделов кол десять
Установка грубых объемов кол десять
5. Монтаж стеновых панелей
Установка стеновых панелей наделом
вплоть до 10м2 кол 10 пять
вплоть до 5м2 кол 12 пять
Установка солнцеоберагающих кол 16 ноль
облицовка
6. Стены и перегородки
Кирпичные стены толщиной 1,5 кирпичамет3 112, пять
Армированные кирпичные перегородки мет2 Полтора
толщиной 0,5 кирпича тысяче
Кирпич размером ... продолжение

Вы можете абсолютно на бесплатной основе полностью просмотреть эту работу через наше приложение.
Похожие работы
Информационные технологии и интернет в Национальной библиотеке Республики Казахстан
Культура Республики Казахстан
Документация по учету движения материальных запасов
Учет и аудит товарно - материальных запасов в ТОО «Алматы Курылыс»
Роль архивов в реализации государственных программ по изучению и пропаганде культурного наследия казахского народа
АНАЛИЗ ВЛИЯНИЯ МЕСТНОГО БЮДЖЕТА НА СОЦИАЛЬНО-ЭКОНОМИЧЕСКОЕ РАЗВИТИЕ ТЕРРИТОРИИ НА ПРИМЕРЕ АКЖАРСКОЙ ТЕРРИТОРИИ
Общая характеристика хозяйственной деятельности предприятия
Анализ финансово - хозяйственной деятельности строительного предприятия
Герб Астаны
Библиотековедение
Дисциплины
