1. Архитектурно-строительный раздел

1. Общая часть
Проект разработан в соответствий действующих норм и правил.
Место строительства – г.Тараз, Республика Казахстан;
Рельеф местности спокойный, ровный с малым уклоном в одну сторону.
Климатический район – IV Г;
Расчетная температура наружного воздуха:
• наиболее холодной пятидневки – ;
• наиболее холодных суток – .
Вес нормативная снеговая нагрузка – ;
Нормативный скоростной напор ветра – ;
Нормативная глубина сезонного промерзания грунта составляет - ;
Сейсмичность района – 8 баллов;
Класс здания – ІІ;
Степень долговечности – ІІ;
Степень огнестойкости – ІІ;
Грунтовые воды на глубине более 3м.
Электроснабжение, холодное и горячее водоснабжения от центральной
сети. Канализация подключена к центральной сети.

1.2. Решение генплана
Генеральный план разработан в соответствии с требованиям СНиП РК
3.02.02 – 2001 гг. Общественные здания.
Генеральный план данного объекта который входит в состав
архитектурного комплекса г. Тараз разработан в соответствии с действующими
нормативами по строительному проектированию , а также с учетом
специфических наличии данного объекта.
Участок под застройку расположено по центральной улице на территорий
свободной от застройки.
Данный участок с одной стороны примыкает к вышеуказанной улице, а два
боковые стороны к забору других административных зданий. А задняя сторона
примыкает к участку частных жилых домов.
Участок под застройку имеет форму прямоугольника
Рельеф участка спокойный и ровный имеет небольшой уклон в одну
сторону.
На площадке под строительство проектом предусмотрено размещение
следующих зданий и сооружений:
1. Здание многопрофильной детской больницы на 200 коек в г.Тараз.
2. Рынок.
3. Школа.
4. Парковка.
5. Бассейн тип 1.
6. Насосная станция.
7. Грязеотстойники.
Подъезд транспорта непосредственно к главному входу в проектируемое
здание не предусмотрено, поэтому площадь перед зданием покрыта
декоративными бетонными плитками с включением газонов и цветников.
Покрытие тротуаров, проездов и хозплощадок одно и двухслойным из
асфальтобетона. Покрытие отдельных площадок выполнена из песчаного и
искусственного материала.
Перед строительством на участке производится срезка плодородного
растительного слоя толщиной 10 см и часть срезанного грунта возвращается на
участок и используется при благоустройстве территории.
Водоотвод атмосферных осадков решен путем планировки с уклоном к
автодорогам и проездам с последующим сбросом в арычную сеть.
В целях создания нормальных санитарно-гигиенических условий
работникам и посетителям проектом предусмотрено озеленения участков
свободных от застройки.
Озеленение осуществляется посадкой деревьев (листовых, хвойных)
кустарников, цветников и многолетних зеленых трав.
Пространство, окружающее здание по периметру, занято зеленым газоном,
на котором размещены группа кустарников, деревьев и многолетние зеленые
травы.

Технико-экономические показатели по генплану

1. Асфальтовое покрытие (тротуар) - 2385,0 м2.
2. Асфальтовое покрытие (проезд) - 9520,0 м2.
3. Искусственное покрытие детской площадки - 400,0 м2.
4. Автопарковка на 66 машин - 1975,0
м2.
5. Площадь застройки (блок А,Б,В,Г) - 6740,0 м2.
6. Строительный объем (блок А,Б,В,Г) - 24745,0 м2.

1.3. Объемно – планировочные решения

Больница запроектирована отдельно стоящим четырехэтажным зданием с
цокольным этажом. Архитектурно-планировочное и конструктивное решение
здания больницы выполнено с соблюдением потоков движения персонала,
больных, обеспечивающих полную взаимосвязь, исключающих пересечение чистых
и грязных потоков. Предусмотрена закрытая галерея для перехода в
прачечное отделение (цокольный этаж) и отделения ЛФК, физио-,водо- и
грязелечения.
Высота надземных этажей принята -3,6м (4,5м); цокольный этаж блока А-
2,8м;
блока Б-3,6м; блока В-4,2м; блока Г-3,6м.
Согласно задания на проектирование лечебные, вспомогательные отделения и
службы располагаются в главном корпусе по этажам в следующем порядке:
Цокольный этаж:
- центральное стерилизационное отделение;
- прачечная;
-аптечный склад;
-дезинфекционное отделение;
-гардероб для персонала и душевые;
-отделение лучевой диагностики;
-технические помещении.
1 этаж:
- приемное отделение с боксами для инфекционных больных;
- отделение гематологии на 15 коек;
- отделение кардиоревматологии на 15 коек;
- отделение эндокринологии на 15 коек;
-лаборатория ( бактериологическая );
2 этаж:
-отделение аллергологии на 15 коек;
-отделение пульмонологии на 15 коек;
-отделение офтальмологии на 20 коек;
- отделение нефрологии на 15 коек;
- отделение урологии на 15 коек
3этаж:
-отделение травматологии и ортопедии на 15 коек;
-отделение нейротравм на 15 коек;
-отделение общей хирургии на 35 коек;
- отделение реанимации на 9 коек
4этаж:
-операционное отделение ;
- лечебно-диагностическое отделение;
- отделение функциональной диагностики;
- лаборатория (КДЛ)
Патоморфологическая служба, утилизация биоотходов, пищевой блок
расположены в отдельно стоящих зданиях.
Для сообщения между этажами запроектированы 10 лифтов и лестницы. Из
каждого отделения предусмотрено по два эвакуационных выхода.
Проектом предусмотрены условия для полноценной эксплуатации клиники
маломобильными группами населения. Для лиц с ограниченными возможностями
предусмотрены пандусы, лифты, расширенные дверные проемы, по отделениям
предусмотрены специализированные санузлы и ванные комнаты. Лифты
запроектированы больничные и пассажирские. Учитывая направление клиники -
детское лечебное учреждение, проектом предусмотрены поручни в коридорах
отделения и по ходу лестничного марша.

Технико-экономические показатели

1. Площадь застройки - 6740,6 м2.
2. Общая площадь - 24745,0 м2.
3. Расчетная площадь - 9188,0 м2.
4. Полезная площадь - 22623,0 м2.
5. Строительный объем - подземный (цокольный) - 16815,0 м3.
надземный -
77712,0 м3.
Полный -
94527,0 м3.
1.4. Конструктивные решения

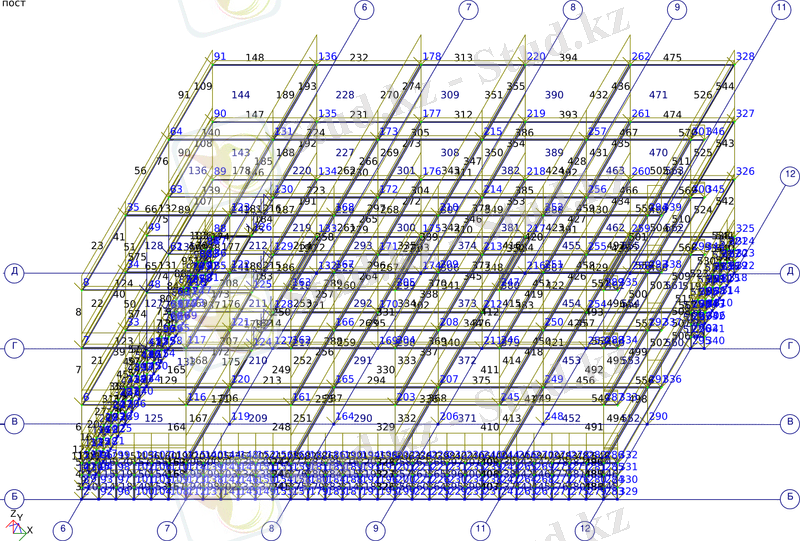

1. Конструктивно здание в блоках А, Б, В, Г представляет собой рамную
систему в виде полного пространственного каркаса с применением ригелей. Все
несущие конструкции здания выполнены в монолитном железобетоне.
2. Фундаменты - столбчатые.
3. Наружные стены цокольного этажа выполнить из бетона В25 толщиной
300мм. Стену утеплить снаружи минераловатными плитами "П-150" по ГОСТ
10140-80 толщиной 60мм . Облицовочный слой из сплитерных блоков по ГОСТ
6133-99 толщиной 90мм. Вокруг здания устроить асфальтобетонную отмостку
шириной 1000 мм.
4.Наружную стену выполнить из газобетонных блоков фирмы "Экотон"
условной марки блока Б250, марки бетона по прочности на сжатие М35 толщиной
250мм ( размер блока 600х250х250). Снаружи стену утеплить полужесткой
плитой на битумном связующем"П-150" ( ГОСТ 10140-80) толщиной 50мм и
облицовать керамогранитом по направляющим с воздушным зазором 50мм.
5. Минплита крепится к стене при помощи пластмассовых фишеров по 5
штук на 1 плиту. При производстве работ по утеплению наружных стен
предусмотеть мероприятия, обеспечивающие фиксированное положение
минераловатных плит.
6. Внутренние перегородки - в цокольном этаже - кирпич марки М50 на
цементно-песчанном растворе марки М25, на остальных этажах выполнить
перегородки гипсокартонными системы "knauf" с применением комплектного
каркаса.
7. Лестницы - монолитные.
8. Кровля - скатная из деревянных конструкций, смотри альбом "КД".
9. Окна - из поливинилхлоридных профилей по ГОСТ 23166-99 с тройным
остеклением.
10. Витражи - из поливинилхлоридных профилей по ГОСТ30764-99 с тройным
остеклением,а также алюминиевых сплавов по ГОСТ21519-2003 с двойным
остеклением.
11. Наружные двери - деревянные по ГОСТ 24698-81, металлические
утеплённые - ГОСТ 31173-2003.
12. Внутренние двери - деревянные по ГОСТ 6629-88.
13. Подоконные доски - из поливинилхлоридных профилей в габаритах ГОСТ
8242-88.
14. Полы и внутренняя отделка выполнена из современных материалов,
соответствующих санитарно-гигиеническим, эстетическим и противопожарным
требованиям и имеющих соответствующие сертификаты качества.

Наружная отделка

Фасады оштукатуривается терразитовым раствором, цокольная часть
облицовывается керамической плиткой типа кабанчик.
Железобетонные элементы, выступающая на фасаде затираются цементно-
песчаным раствором с последующей окраской кремнеорганическими красками
белого цвета.
Столярные изделия окрашиваются масляной краской.
Витражи выполняются из черного металла с деревянными обкладками,
остекление из витринного полированного стекла.

Внутренняя отделка

Стены – улучшенная штукатурка, облицовка глазурованными плитками.
Подвесной потолок (вестибюль, холл) – плитки типа акмигран по
металлическому каркасу.
Потолки – затирка цементно-песчаным раствором, с последующей окраской
водоэмульсионными красками.

1.5. Инженерные сети
Система водоснабжения запроектировано объединенная для обслуживания
хозяйственно-питьевых противопожарных нужд. Водоснабжение зданий,
запроектировано от колодца поселковой сети расположенной на территорий из
стальных труб .
Нормы расхода воды на внутренние пожаротушения – 10; на наружное
пожаротушение – 15; сброс сточных вод в самотечных трубопроводах
отводится в отстойник.
Внутренняя система водопровода предназначена для обслуживания
производственных и противопожарных нужд. Водоснабжение зданий решено от
внутриплощадочных сетей с вводом в здание из стальных труб.
Горячее водоснабжение здания проектом предусмотрено от центральной
магистральной сети проходящей по центральной улице.

ЭЛЕКТРОСНАБЖЕНИЕ

По степени обеспечения надежности и бесперебойности электроснабжения
относится к потребителям ІІ – категорий. Проектом предусмотрено установка
компактной трансформаторной подстанций с трансформаторами 250кВт,
проходного типа с воздушным вводом.

теплоснабжение

Источником теплоснабжения объекта являются магистральная теплосеть
проходящей по центральной улице.
Теплоноситель – нагретая вода с , суммарный расчетный часовой
расход тепла составляет 201089 .
Проект отопления разработан исходя из расчетной отрицательной
температуры наружного воздуха.

Противопожарные условия

Здания ІІ – степени огнестойкости. Стена и другие конструктивные
элементы железобетонные.
Каждая группа помещений имеет рассредатоточенные пути эвакуаций.
Все деревянные изделия применяемые для отделки, перед установкой
подвергается глубокой пропитки антипиренами, лаками и ХСА.
Металлические косоуры лестниц оштукатуривается по металлической
сетке.
Все пожароопасные помещения оборудованы огнезащитными дверями.
Скрытая электропроводка за подшивным потолкам и декоративной
облицовкой стен располагаются в стальных трубах.

1.6. Теплотехнический расчет
1. Покрытие
Обрешетка из брусьев 50х50 по страпильным ногам
Чердачное пространство
Цементная стяжка,
Утеплитель – минераловатные плиты ППЖ-200
Пароизоляция 1 слой рубероида
Сборная железобетонная плита,

Рис. 1.1. Состав кровли

Определяем требуемое сопротивление теплопередаче по формуле:

, (1.1)

где: - коэффициент, принимаемый в зависимости от положения наружной
поверхности, ограждающей поверхности по отношению к наружному
воздуху, ;
- расчетная температура внутреннего воздуха, согласно ГОСТ
12.1.005 – 76 ;
- расчетная зимняя температура наружного воздуха наиболее
холодных пятидневок, обеспеченностью 0,92
- нормативный температурный перепад, ;
- коэффициент, теплоотдачи внутренней поверхности ограждающей
конструкции,

Теперь определяем сопротивление теплопередаче – слоев
ограждений:

, (1.2)
где: - термические сопротивления слоев ограждающих конструкций,
определяемый по формуле:

, (1.3)

где: - толщина - го слоя;
- расчетный коэффициент теплопроводности материала ()

1 слой. Защитный слой (гравийно-песчаный):

2 слой. Четырехслойный рубероидный ковер:

3 слой. Цементная стяжка:

4 слой. Керамзит (утеплитель):

5 слой. Железобетонная плита с толщиной полки:

Полученные данные подставляем в формулу и определяем толщину
утеплителя:

Толщину принимаем 20см=200мм.
Определяем тепловую инерцию ограждающей конструкции:

, (1.4)
где: - расчетные коэффициенты теплоусвоения

, оно удовлетворяет условия то есть для расчета должны
приниматься температура наиболее холодных пятидневок с обеспеченностью
0,92, перерасчет толщины утеплителя не требуется.

2. Стена
штукатурка цементно-песчаная,
керамзитобетонные блоки,
внутренняя цементно-песчаная штукатурка,

Рис. 1.2. Состав стены

Толщину панели принимаем .
Определяем массивность:

То есть перерасчет стенового ограждения не требуется, .

1. Расчетно-конструктивный раздел
2.1.1 Общие данные сетчатого купола
Пременения конструкции типа шатеров складчитых элементов и куполов шла
по пути увеличения количества связей и конструктивных элементов для придачи
жесткости. Или другими словами от концентрации материала в ребрах к
равномерному распределению материала, а следовательно и усилий по всей
поверхности указанных конструкции и куполов. Создание в разные время и в
конце XIX века металлических куполов Феппля и Шведдра скомпонованных на
основе радиально-кольцевой системы, но со связями в каждой ячейке,
ограниченной соседними ребрами и кольцами, привело к появлению нового
конструктивного типа куполов, которые впоследствии были названы сетчатыми.
Ниже рассмотрим основные конструктивные решения этих куполов.
В частности, купол Феппля (рис. 1) представляет собой статически
определяемую систему причем только при нечетном числе сторон система
геометрический изменяемо и статический не определимо.

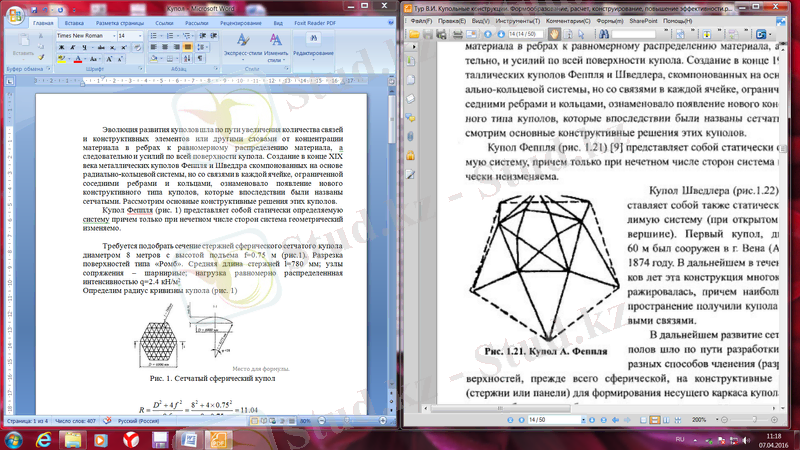

Рис.1. Купол А. Феппля

Дополнительно купол Шведлера (рис.2) представляет собой также
статически определяемую систему (при открытом кольце в вершине). Первый
купол, диаметром 60 м был сооружен в г. Вена (Австрия) в 1874 году.
Использование данных куполов в основном предусматривался в массивных
сооружениях типа соборов и церквей. В дальнейшем в течение десятков лет
эта конструкция многократно тиражировалось, причем наибольшее
распространение получили купола с крестовыми связями.
В дальнейшем развитие сетчатых куполов шло по пути разработки
разнообразных способов членения (разрезки) поверхностей, прежде всего
сферической, на конструктивные элементы (стержни и панели) для формирования
несущего каркаса купола. В основе разнообразия способов разрезки
поверхности купола на конструктивные элементы (стержни или панели) для
формирования несущего каркаса купола, шатров и сводов. В основе
разнообразия способов разрезки поверхности купола на конструктивные
элементы лежат два направления:
А) меридиональная разрезка поверхности вращения,
Б) применение правильных многогранников, вписанных в сферу.
Купол с разрезкой на основе правильных многогранников в ряде литературных
источников еще называют геодезическими или кристаллическими.

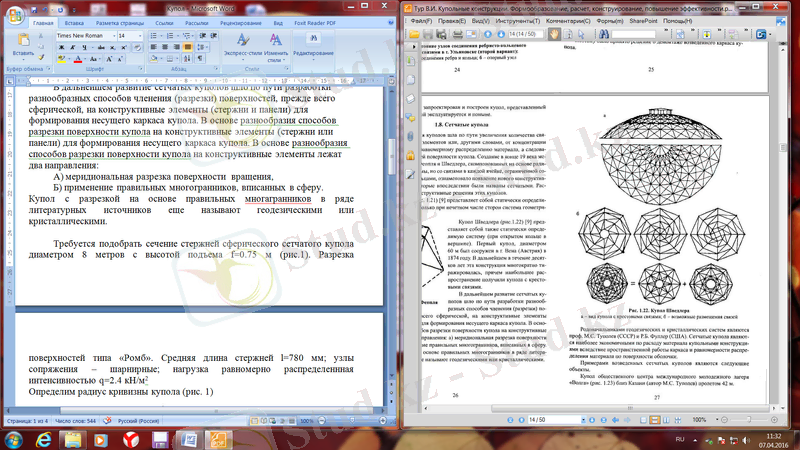

Рис.2. Купол Шведлера
А) Вид купола с крестовыми связами; Б) Возможные размещения связей

2.1.2 Расчет купола
Требуется подобрать сечение стержней сферического сетчатого купола
диаметром 8 метров с высотой подъема f=0.75 м (рис.1). Разрезка
поверхностей типа Ромб. Средняя длина стержней l=780 мм; узлы сопряжения
– шарнирные; нагрузка равномерно распределеннная интенсивностью q=2.4 кНм2
Определим радиус кривизны купола (рис. 1)

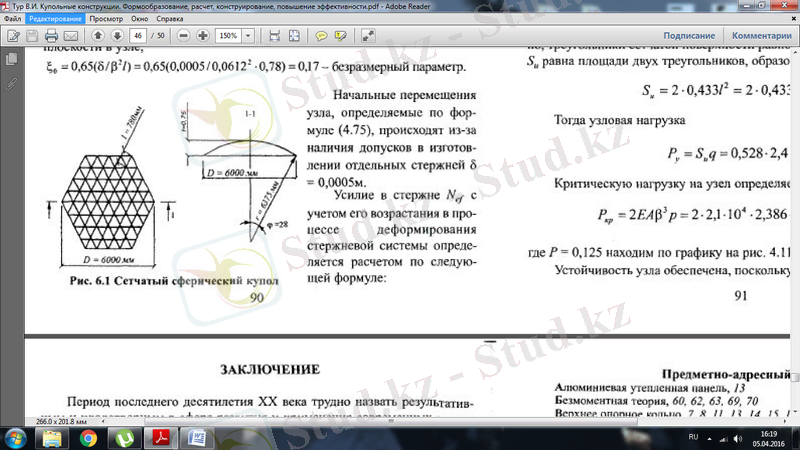

Рис. 1. Сетчатый сферический купол

Максимальные усилия в стержнях купола могут быть определены по формуле:

Где, k=0,36 - коэффициент, зависящий от угловой координаты φ стержня,
определяемый по таблице 1, при φ1=280;

N=0.36х2,4х6,375х0,78=4х295 кН

Сечение стержнями будем подбирать по устойчивости как центрально сжатого
элемента , а затем проверять устойчивость узла сетчатого купола под
нагрузкой (предотвращение прищелкивания узла).

Для расчета последнего предварительно определим следующие параметры:

угол наклона стержня к касательной плоскости в узле;

– безразмерный параметр.

Начальное перемещение узла, определяемые по формуле, происходят из за
наличие допусков в изготовлении отдельных стержней δ=0,0005 м.

Усилие в стержне Nef с учетом его возрастания в процессе
деформирования стержней системы определяется расчетом по следующей формуле:

Nef=Nk

Где, k- коэффициент возрастания продольной силы, определяемый по формуле:

где, ζ=0,31 определено из рисунка 2 пологая, что ζ= ζкр тогда
Nef=1.92x4.295=8.246 kН

Подберем трубчатое сечение стального стержня с расчетным
сопротивлением Ry=210 МПа из условия устойчивости. Для этого зададимся
гибкостью λ=80, которой соответствует φ=0,734. Коэффициент условий работы
для таких конструкций принимаются γс=0,7. Имея эти данные, определим
требуемую площадь.

Принимаем стальную круглую трубу d=40 мм с толщиной стенки t=2 мм. В
этом случае площадь поперечного сечения А=2,386 см2.

Теперь проверим расчет на устойчивость узла. Для этого предварительно
определим грузовую площадь узла Su (рис 2).

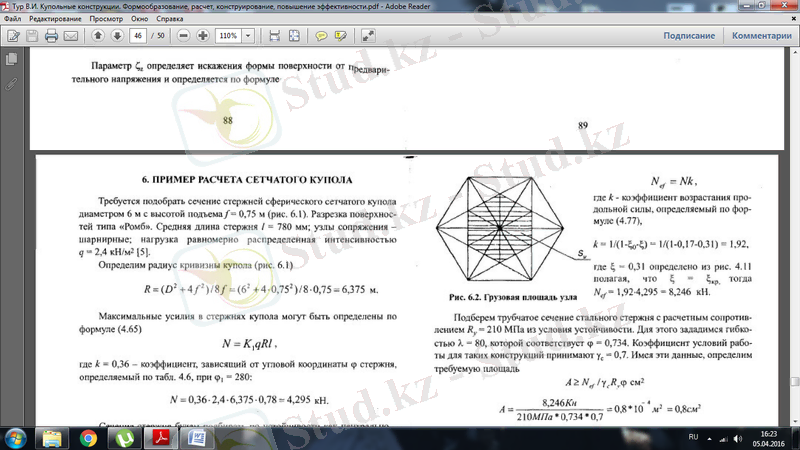

Рис. 2. Грузовая площадь узла

При этом считаем, что все стороны одинаковой длины и следовательно
треугольники сетчатой поверхности равносторонние. Грузовая площадь Su
равна площади двух треугольников, образованных стержнями решетки,

Тогда узловая нагрузка:

Критическая нагрузка на узел определяем по формуле.

Где Р=0,125 находим по графику на рисунке

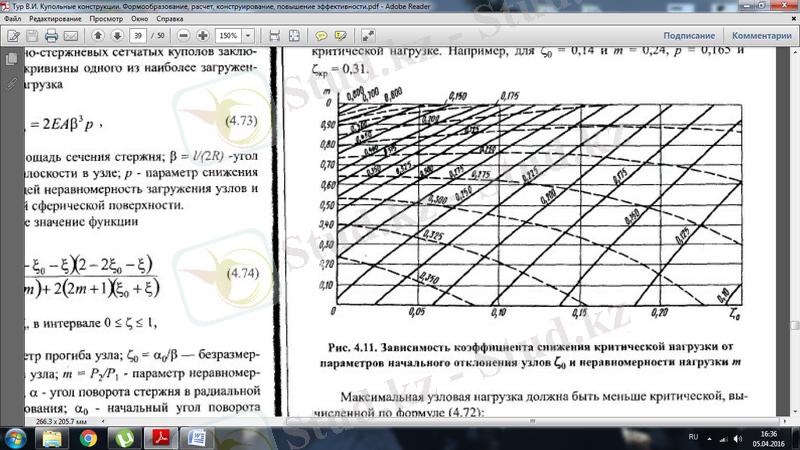

Рис. 3. Зависимость коэффициента снижения критической нагрузки от
параментров начального отклонения узлов ζ0 и неравномерности нагрузки m

Устойчивость обеспечена, поскольку Py=1.26 kH≤ Pкр=2,87 кН

Городская многопрофильная детская больница на 200 коек в г.Тараз

Книга 1

Пространственный расчет каркаса блока 1.

г. Тараз, 2016 г.

Сбор нагрузок

Единиц НорматКоэф.Расчет
№ Наименование нагрузки измере-ивная (f -ная
пп ния.
1 Постоянная
1 Ж каркас тм3 2,5 1.1 2,75
2 Вес кирпичного ограждения t=25 см с тм2 0,542 1,1 0,596
утеплением
3 Проф. лист по деревянным стропилам и тм2 0,040 1,2 0,048
обрешетке
4 Утеплитель + ц.п. стяжка тм2 0,092 1,2 0,11
5 Сборные жб многопуст. плиты перекрытия тм2 0,30 1.1 0,33
6 Полы тм2 0,10 1.2 0,12
2 Временная длительная
1 Комнаты и бытовки тм2 0,07 1.2 0,091
2 Коридоры и лестницы, столовые тм2 0,1 1.2 0,12
3 Телевизионные и актовый зал тм2 0,14 1.2 0,168
4 Перегородки тм2 0,10 1.3 0,13
3 Временная кратковременная
1 Снег тм2 0.05 1.4 0,07
2 Палаты и бытовки тм2 0,20 1.2 0,24
3 Коридоры и лестницы и столовые тм2 0,3 1.2 0,36
4 Отдыха и актовый зал тм2 0,40 1.2 0,48
5 Столовая тм2 0,30 1.2 0,36
6 Чердак тм2 0,07 1.3 0,091

ПРОТОКОЛ РАСЧЕТА от 10122014

Version: 9.6, Processor date: 02032016
Computer: GenuineIntel 2.79GHz, RAM: 3351 MB
Open specifications for Multi-Processing

16:24 65_ Фиксированная память - 1303 МБ, виртуальная память - 1303
МБ.
16:24 173_ Исходные данные.
Файл C:\USERS\PUBLIC\DOCUMENTS\LIRA SOFT\LIRA 9.6\LDATA\блок 1-1.TXT
16:24 168_ Ввод исходных данных основной схемы.
16:24 10_ Формирование форматов данных.
16:24 466_ Контроль исходных данных _1. Супеpэлемент типа 2000.
16:24 12_ Контроль исходных данных _2. Супеpэлемент типа 2000.
16:24 98_ Из системы уравнений исключено 92 неизвестных.
X-0. Y-0. Z-0. UX-38. UY-54. UZ-0.
16:24 569_ Накопление масс
16:24 20_ Определение форм колебаний. Загружение 4.
Выбор стартовых векторов.
16:24 536_ Распределение масс для загружения 4
Количество активных масс 1540
X Y Z UX UY UZ

217.778 217.778 217.778 28.5857 9.43129 30.8964

16:24 627_ При определении форм колебаний будет использована матрица
масс.
16:24 3_ Итерация 1. Невязка 9.99E+001%, точность 1.0E-003%.
Количество фоpм 100. Получено фоpм 0. Частота 0.00 Гц.
16:24 3_ Итерация 2. Невязка 9.90E+001%, точность 1.0E-003%.
Количество фоpм 100. Получено фоpм 0. Частота 0.00 Гц.
16:24 3_ Итерация 3. Невязка 5.94E+001%, точность 1.0E-003%.
Количество фоpм 100. Получено фоpм 3. Частота 2.04 Гц.
16:24 3_ Итерация 4. Невязка 1.56E+001%, точность 1.0E-003%.
Количество фоpм 100. Получено фоpм 6. Частота 5.86 Гц.
16:24 3_ Итерация 5. Невязка 5.02E+000%, точность 1.0E-003%.
Количество фоpм 100. Получено фоpм 9. Частота 8.39 Гц.
16:24 3_ Итерация 6. Невязка 3.87E+000%, точность 1.0E-003%.
Количество фоpм 100. Получено фоpм 20. Частота 10.46 Гц.
16:24 3_ Итерация 7. Невязка 2.56E+000%, точность 1.0E-003%.
Количество фоpм 100. Получено фоpм 30. Частота 11.96 Гц.
16:24 3_ Итерация 8. Невязка 2.03E+000%, точность 1.0E-003%.
Количество фоpм 100. Получено фоpм 44. Частота 13.59 Гц.
16:24 3_ Итерация 9. Невязка 1.57E+000%, точность 1.0E-003%.
Количество фоpм 100. Получено фоpм 58. Частота 14.76 Гц.
16:24 3_ Итерация 10. Невязка 1.46E+000%, точность 1.0E-003%.
Количество фоpм 100. Получено фоpм 64. Частота 15.20 Гц.
16:24 3_ Итерация 11. Невязка 5.34E-001%, точность 1.0E-003%.
Количество фоpм 100. Получено фоpм 71. Частота 16.30 Гц.
16:24 3_ Итерация 12. Невязка 2.70E-001%, точность 1.0E-003%.
Количество фоpм 100. Получено фоpм 78. Частота 17.09 Гц.
16:24 3_ Итерация 13. Невязка 1.23E-001%, точность 1.0E-003%.
Количество фоpм 100. Получено фоpм 85. Частота 17.64 Гц.
16:24 3_ Итерация 14. Невязка 5.77E-002%, точность 1.0E-003%.
Количество фоpм 100. Получено фоpм 88. Частота 18.35 Гц.
16:24 3_ Итерация 15. Невязка 2.41E-002%, точность 1.0E-003%.
Количество фоpм 100. Получено фоpм 93. Частота 18.79 Гц.
16:24 3_ Итерация 16. Невязка 9.29E-003%, точность 1.0E-003%.
Количество фоpм 100. Получено фоpм 95. Частота 18.94 Гц.
16:24 3_ Итерация 17. Невязка 3.46E-003%, точность 1.0E-003%.
Количество фоpм 100. Получено фоpм 97. Частота 19.03 Гц.
16:24 3_ Итерация 18. Невязка 1.28E-003%, точность 1.0E-003%.
Количество фоpм 100. Получено фоpм 98. Частота 19.13 Гц.
16:24 3_ Итерация 19. Невязка 4.81E-004%, точность 1.0E-003%.
Количество фоpм 100. Получено фоpм 100. Частота 19.40 Гц.
16:24 178_ Количество выполненных итераций 19, из них 0 добавочных.
16:24 20_ Определение форм колебаний. Загружение 5.
Выбор стартовых векторов.
16:24 536_ Распределение масс для загружения 5
Количество активных масс 1540
X Y Z UX UY UZ

217.778 217.778 217.778 28.5857 9.43129 30.8964

16:24 627_ При определении форм колебаний будет использована матрица
масс.
16:24 567_ Вычисление динамических сил. Загружение 4
16:24 68_ Форма 1. Направляющие косинусы поступательного движения
из условия максимума динамической реакции
0.99927 -0.03830 -0.00113
16:24 68_ Форма 2. Направляющие косинусы поступательного движения
из условия максимума динамической реакции
0.04574 0.99895 -0.00010
16:24 68_ Форма 3. Направляющие косинусы поступательного движения
из условия максимума динамической реакции
-0.05700 0.99837 0.00058
16:24 68_ Форма 4. Направляющие косинусы поступательного движения
из условия максимума динамической реакции
-0.99920 0.03936 -0.00678
16:24 68_ Форма 5. Направляющие косинусы поступательного движения
из условия максимума динамической реакции
-0.03436 -0.99940 -0.00415
16:24 68_ Форма 6. Направляющие косинусы поступательного движения
из условия максимума динамической реакции
-0.03932 -0.99918 -0.00993
16:24 68_ Форма 7. Направляющие косинусы поступательного движения
из условия максимума динамической реакции
-0.83411 -0.55159 -0.00433
16:24 68_ Форма 8. Направляющие косинусы поступательного движения
из условия максимума динамической реакции
-0.99990 0.01309 -0.00466
16:24 68_ Форма 9. Направляющие косинусы поступательного движения
из условия максимума динамической реакции
0.02246 -0.99974 -0.00370
16:24 68_ Форма 10. Направляющие косинусы поступательного движения
из условия максимума динамической реакции
-0.23153 -0.97281 0.00497
16:24 68_ Форма 11. Направляющие косинусы поступательного движения
из условия максимума динамической реакции
-0.85533 0.51808 -0.00261
16:24 68_ Форма 12. Направляющие косинусы поступательного движения
из условия максимума динамической реакции
-0.48932 -0.87165 -0.02794
16:24 68_ Форма 13. Направляющие косинусы поступательного движения
из условия ... продолжение

Вы можете абсолютно на бесплатной основе полностью просмотреть эту работу через наше приложение.
