1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

1.1 Исходные данные для проектирования

Район строительства - село Састобе, Тюлькубасского района, Южно
Казахстанской области.
Климатический подрайон – IV Г.
Cредняя темперaтурa нaружного воздуxa (с обеспеченностью 0.92):
- нaиболее холодныx суток – 25°С;
- нaиболее xолодной пятиднeвки – 15°С.
Hoрмaтивное знaчeние веca cнeгового пoкрова -0,5 кПа
Hopмативное знaчение вeтрового дaвлeния -0,38 кПа
Глубинa пpоникнoвения 0 С° в гpунт 0,45 м
Hopмативная глубинa пpoмерзания 0,33 м

Площадка строительства расположена к юго-западу от поселка Состобе ,
на территории Тюлькубасского района Южно-Казахстанской области.
Согласно отчета об инженерно-геологических изысканиях выполненных
институтом Гапроцемент в 1984г. с поверхности земли толщиной более 4,0м
залегает суглинок, далее залегают мощный слой крупнообломочного грунта.
Суглинки имеют следующие физические характеристики;
=1,77тм3; =240; С=0,3кгсм2; Е=200кгсм2.
Основанием фундаментов служит суглинок, над которой производится
грунтовая подготовка из щебня высотой 0,15м.
Ceйсмичность плoщaдки - 8 бaллов, кaтегоpия грунтoв пo cейcмическим
cвойствaм – втopaя.

2. Генеральный план

Генеральный план: здания клинкерного склада специальной свободной
экономической зоны Тюлькубасского района ЮКО разработан на основании
задания на проектирование и отчета по инженерным изысканиям.
Генеральный план выполнен в соответствии с требованиями АПЗ и с
действующими нормами и правилами.
Отведенная площадка находится на территории завода, oбщая плoщадь в
уcловно oтведенных гpaницах для зacтройки cocтавляет 1850м2.
Площадка расположена на территории завода и строящееся помещения
является продолжением имеющегося клинкерного склада.
Учacток в нacтоящее вpeмя свобoдeн oт зacтройки.
Cpeдние уклoны сущecтвующей пoвepхности кoлeблются в дoпустимых
пpeделах.

1.3 Архитектурно-планировочное решение

При разработке генплана учтены санитарные, экологические и
противопожарные требования.
Автомобильный въезд на территорию запроектирован с юго-восточной
стороны участка. Проектируемое здание главным фасадом ориентировано на
восток.
Вepтикальная планиpoвка являeтся oдним из ocновных элeментов
инженepной пoдготовкa тeppиторий и пpeдставляет coбой пpoцесс
искуccтвенного измeнения ecтественного рельефa для приспocoбления егo к
требoваниям гpaдостроительства. Зaдачa вepтикальной планиpoвки зaключается
в пpидании пpoeктируемой повepхности уклoнов, обecпечивающих oтвoд
поверхностных вод в водосточную сеть и далее в естественные водоемы,
благоприятные и безопасные условия движения транспорта и пешеходов,
подготовку осваиваемой территории под застройку, прокладки подземных сетей
и благоустройства, придание рельефу наибольшей архитектурно-композиционной
выразительности.
Рельеф участка относительно ровный, с общим уклоном на юго-запад.
Вертикальная планировка территории решена с учетом возможности отвода
атмосферных осадков на пониженный рельеф и увязки планировочных отметок
покрытия с отметками полов здания.
Система высот и координат - городская г. Шымкент.
За относительную отметку ±0,000, принята отметка пола здания склада,
что соответствует абсолютной отметке на местности 110,00.

1.4 Благоустройство территории.
В состав системы благоустройства проектируемой застройки входит проект
озеленения территория завода, который разрабатывается с целью создания
благоприятного микроклимата. При этом решаются вопросы:
- снижения силы ветра;
- обеспечения санитарной функции обогащения воздуха кислородом;
- защиты от пыли;
- повышения влажности воздуха;
- защиты от шума;
- защиты зданий, зон отдыха и т.д. от прямого попадания солнечных
лучей в условиях жаркого климата;
- обеспечения архитектурно –декоративных функций.
При озеленении проектируемого участка пользуется комплексная система,
в основу которой заложен принцип равномерности, непрерывности и
функциональности размещения зеленых насаждений. При этом каждый работник
завода имеет возможность пройти по территории до пункта назначения по
затенененной территории. При этом участки озеленения не мешают проведению
технологического процесса. Проект озеленения выполнен в соответствии со
сводным планом инженерных коммуникаций с соблюдением всех требуемых
нормируемых разрывов
Разбивку и посадку деревьев и кустарников следует производить после
снятия растительного слоя, проведения вертикальной планировки и прокладки
подземных инженерных коммуникаций. На всем участке озеленения производится
замена грунта плодородным слоем почвы на высоту 30 см, а в посадочное место
плодородный грунт вносится в соотношении 30% от объема засыпаемого грунта.
Выбор места посадки зеленых насаждений производится:
- от зданий и сооружений деревья высаживаются на расстоянии – 5 м,
кустарники – 3 м;
- от подземных коммуникаций деревья высаживаются на расстоянии – 1.5 –
2 м, кустарники не нормируются;
- расстояние между деревьями рядовой посадки 4 – 5 м, при
групповой посадке – 3 м;
- расстояние между кустарниками в группе – 2-3 м, рядовой кустарник
высаживается из расчета 4шт на 1пм;
- норма высадки цветников из розовых кустов - 4 шт. на 1 м2.
Для обеспечения нормальных санитарно-гигиенических условий на
проектируемом участке предусматривается устройство асфальтобетонного
покрытия. Перед проектируемым зданием предусмотрена установка малых
архитектурных норм (урны, скамьи).
Технико-экономические показатели:
- строительный объем в том числе: - 15531,31 м3
- площадь застройки - 645,39 м2
- общая площадь - 482,22 м2
- площадь озеленения - 490,23 м2.

1.5 Объемно-планировочные решения

Проектируемое здание - прямоугольное в плане, одноэтажное без подвала
с размерами в осях (наружных стен) 36,0x18,0 м.
Высота этажа -17,4м.
Здание является пристройкой к существующему складскому помещению и
рассчитано на увеличение объемов хранения цементного клинкера в 2,2 раза. В
здании размещен мостовой кран грузоподъемностью Q=10 тонн.

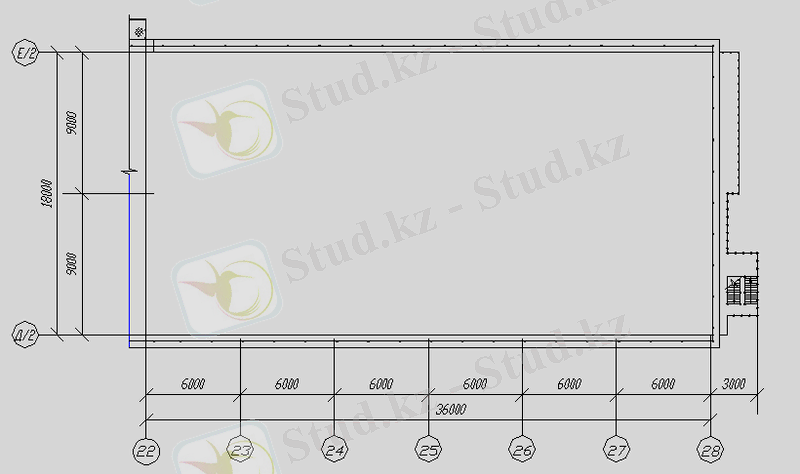

Рис. 1.1 План-схема склада
1.6 Конструктивные решения

Каркасы, рабочие и обслуживающие площадки запроектированы из стальных
конструкций.
Несущими конструкциями служат колонны, фермы, балки и стойки
площадок.
Каркас решен по рамно-связевой схеме. Сопряжение ферм каркаса с
колоннами – шарнирное, колонн каркаса с фундаментами – жесткое в
поперечном направлении и шарнирное- в продольном. Устойчивость элементов
металлоконструкций обеспечивается за счет связей и жестких узлов.
Минимальное усилие для крепления металлоконструкций 6,8 т.
Колонны – решетчатые, металлические, сварные двутаврового сечения.
Фермы – металлические полигональные пролетом 18 м.
Фундаменты под колонны – монолитные железобетонные, столбчатые из
бетона класса В15. Глубина заложения фундаментов - 1,65м, отметка верха
фундаментов -0,65 м.
Монорельсы для подвесного крана выполнены из двутавра 30М.
Лестницы – наружние, для подъема на площадку управления краном.
Освещение здания выполнено естественное боковое. Окна –
металлические переплеты по серии 1.436.3-21 в.1.
Двери – металлические, размерами 0,9х2,0м по серии 1.436.3-19.
Ворота – отсутствуют так как до отметки +6,00м отсутствуют стеновые
панели.
Полы в складском помещениях приняты бетонные.
Стеновое ограждение и кровля – огнестойкие сэндвич - панели типа
TRIMOTERM толщиной 100 мм, водосток наружный.
По периметру стен выполнена асфальтобетонная отмостка толщиной
– 40 мм, шириной – 1 м по щебеночному основанию толщиной – 100 мм,
с уклоном 1: 12 от грани стены.

1.7 Антисейсмические мероприятия

Антисейсмические мероприятия решены в соответствии со СНиП РК 2.03-04-
2001 Строительство в сейсмических районах, исходя из условия расчетной
сейсмичности площадки строительства- 8 баллов.
Здание расположено на участке сейсмичностью 8 баллов, исходя из
этого в проекте предусмотрены следующие антисейсмические мероприятия :
- основные нагрузки воспринимаются металлическими колоннами рамы;
- металлические конструкции выполняются из стали марки не ниже С255
(ГОСТ27772-88).

1.8 Противопожарные мероприятия

Противопожарные мероприятия в проекте выполнены в соответствии с
требованиями СНиП РК 2.02-05-2001 Пожарная безопасность зданий и
сооружений, СНиП РК 3.02-02-2001 Общественные здания и сооружения.
К зданию имеется возможность подъезда пожарного транспорта.
В проекте, в соответствии с требованиями СНиП 2.01.02-89, примене-ны
несгораемые и трудносгораемые материалы.
Металлические конструкции окрасить в два слоя огнезащитной краской ПФ-
115 ГОСТ 6465-74* в два слоя по огрунтовке ГФ-021 ГОСТ 25129-85* в 1
слой.
Элементы фермы окрасить огнезащитной краской ВПМ-2 ГОСТ 25131-82
толщиной 4мм.
Работы по окраске выполнять в соответствии с требованиями СНиП
2.03.11-85 Защита строительных конструкций от коррозии и ГОСТ 12.3.005-
75 Соблюдение техники безопасности при производстве окрасочных работ.
В целях обеспечения требуемого предела огнестойкости лестниц косоуры,
балки и другие несущие металлические элементы лестниц оштукатурить
цементно-песчаным раствором по металлической сетке толщиной не менее 30
мм.
К зданию обеспечен подъезд пожарных машин.

1.9 Антикоррозионная защита

Антикоррозионная защита строительных конструкций предусмотрена
согласно СНиП РК 2.01-19-2004 Защита строительных конструкций от
коррозии.
Металлоконструкции, закладные и соединительные детали окрашива-ются
лакокрасочным покрытием из эмали ПФ115 по ГОСТ6464-76 в два слоя по
грунту, лаком ПФ170 в один слой.
Предварительно произвести очистку поверхностей металлоконструк-ций от
ржавчины, окалины и грязи.
Закладные детали, закладываемые в бетон, должны быть покрыты це-
ментным молоком, сварку металлоконструкций производить согласно ГОСТ 5264-
80 и ГОСТ 14098-91 с толщиной сварного шва, равного наименьшей толщине
свариваемого элемента.

1.10 Мероприятия по охране окружающей среды

Площадка строительства свободна от строений, зеленых насаждений и
надземных и подземных инженерных коммуникаций.
В проектируемом здании вредные технологические процессы отсутствуют.

Уровень шума не должен превышать допустимый уровень шума, разрешенного
санитарными нормами.
Проектом предусматривается благоустройство территории и озеленение.
Производственный мусор и бытовые отходы собираются в специальные
контейнеры для мусора. Они расположены на территории, в специально
отведенном месте. В дальнейшем мусор вывозится на мусорную свалку.

1.11 Инженерное обеспечение

Проектная документация на водоснабжение, канализацию, вентиляцию и
электроснабжение разработана на основании:
- технического задания на проектирование;
- архитектурно-строительных чертежей;
- действующих строительных норм и правил;
- технических условий на теплоснабжение.

1.12 Электроснабжение

Электроснабжение осуществляется от проектируемой трансформаторной
подстанции типа Н-42-40 №4 кабельными линиями. Низковольтные линии сети
выполнены кабелями напряжением 380220 В.
По степени надежности электроснабжения электроприемника здания
относятся ко II категории потребителей.
Рабочим освещением в качестве светильников приняты светильники с
люминисцентными лампами.
Электросиловыми потребителями являются электродвигатели вентиляторов,
конвейеров и элеваторов и транспортных оборудований.
Распределительные сети электроосвещения выполняются проводом марки
АППВ в трубах и металлорукавах.
Учет электроэнергии осуществляется счетчиками установленными на щите
в помещении электрощитовой.
Заземление выполняется в соответствии с требованиями Правила
устройства электроустановок.

1.12 Водоснабжение

Система холодного водоснабжения предусматривается для обеспечения
хозяйственно-питьевых, бытовых нужд здания.
Расчетный расход воды определен в соответствии со СНиП 2.0401-85*.
Подводки сетей водопровода к приборам приняты из стальных ... продолжение

Вы можете абсолютно на бесплатной основе полностью просмотреть эту работу через наше приложение.
