Проектирование лечебно-оздоравительного центра для детей младшего возраста
1. Архитектурно - строительная часть
1.1. Общая часть
Место строительство город Жанатас, Жамбылская область, Республика Казахстан.
Типовой проект 2.14-2-159. Лечебно-оздоравительный центр для детей младшего возраста.
1.1.1. Природные климатические условия района строительства:
А) климатический район III [4],
Б) температура наружного воздуха наиболее холодных суток -25[о]С [4],
табл. Температура наружного воздуха*,
В) глубина промерзание грунтов 0,8 м [5],
Г) зона влажности нормальное,
Д) скоростной напор ветра -0,45 кПа[15],
Е) вес снегового покрова - 0,5кПа [15],
Ж) данный район является сейсмическим.
1.1.2. Технические условия
Класс здания - II.
Степень долговечности - II.
Степень огнестойкости - II.
1.2. Решения генерального плана
1.2.1. Горизонтальная планировка
Здание центра расположено на обособленном участке территории жилой застройки в 50 метра от проезжей части.
На участке выделены следующие зоны:
Зона групповых детских площадок, общих детских площадок и хозяйственная.
Каждая детская группа имеет свою игровую площадку с теневым навесом площадью 40м2 п.2.9. Игровые площадки для дошкольных групп запроектированы из расчета 7,2 м2 на 1место и имеют площадь по 180 м2 на одну группу. Игровые площадки для старших ясельных групп запроектированы из расчета 7,5м2 на одну группу. Для средней и младшей ясельных групп игровые площадки запроектированы из расчета 5 м2 на 1 место и имеют площадью по 100 м2. Площади игровых детских площадок запроектированы в соответствии с п.2.4. и располагаются по периметру участка и разделяются между собой живой изгородью из кустарников высотой 1,0...1,3 м. Игровые площадки оборудуются соответствующими возрасту устройствами для игр и занятий детей - песочницами, качелями, горками и т.д.
Общие площадки для детей запроектированы для занятий физкультурой, подвижных игр, выращиванию культурных растений.
Общая физкультурная площадка расположена рядом залом для гимнастических занятий, организуя непосредственную связь между собой через дверные проемы и имеет площадью 250м2 п.2.13. Стационарное оборудование размещается по краям физкультурной площадки, оставляя пространство посредине для подвижных игр. Рядом с физкультурной площадкой располагается плескательный бассейн для проведения оздоровительных и закаливающих водных процедур, площадью 21м2 п.2.14.
Для обучения детей правилам дорожного движения предусмотрено специальная площадка площадью 100м2. Для этих целей также используются кольцевые дорожки и тротуары.
Согласно п.2.12. для дошкольных групп отведены два общих участка для выращивания культурных и плодовых растений общей площадью 140м2.
Для хозяйственных нужд и удобного въезда, разгрузки автотранспорта запроектирована хозяйственная площадка с площадью 240м2. Подъезд к площадке устраиваются с прилегающей к ней улицы. Для проезда вокруг здания пожарной машины запроектирован объезд шириной 2,5м. Хоздвор, в том числе зона мусоросборника асфальтируются. Проезд вокруг здания, дорожки между площадками имеют щебеночное покрытия.
1.2.2. Вертикальная планировка
Вертикальная планировка территории, означает изменения её естественного рельефа для удовлетворения инженерных, транспортных нужд, требований благоустройства и застройки. Также вертикальная планировка тесно связана с горизонтальной планировкой и является её продолжениям с трансформацией рельефа территории. Для осуществления вертикальной планировки, производится земляные работы (срезка грунта выемки и перемещения грунт в насыпь, планировка откосов, уплотнения грунта). Так, как рельеф местности участка незначительный (превышение между горизонталями не превышает 50 см), объем земляных работ не большой.
1.2.3. Благоустройства и озеленение.
От благоустройства и озеленение участка в большой мере зависит правильная организация отдыха, оздоровления детей и осуществления программы учебно-воспитательной работы, проводимой на его территории.
На игровых площадках для младших ясельных групп выделяется отдельный участок для кормящих матерей, где устанавливают две скамьи для взрослых, пеленальный стол, урну. Игровые оборудование всех детских площадок размещается по периметру площадки (с учетом удобства пользования), оставляя в центре свободное место для массовых игр. Для подвижных игр предусматриваются горки-манежи, горки-скаты, качалки, качели, карусель, гимнастические лестницы и т.д.
Теневые навесы сооружаются по индивидуальным проектом и служат помимо функционального назначения также украшают территорию.
На физкультурной площадке устраивается полоса препятствий. Зимой часть физкультурной площадки можно заливать водой для устройства ледяной карусели, катка.
У входа в плескательный бассейн устраиваются ножные ванные шириной не менее 0,8м и глубиной 0,15м. В композицию плескательного бассейна включаются фонтанирующие устройства.
Территория участка комплекса озеленяется на 50%. Озеленение участка рассматривается не только как средство эстетического воздействия, но и как фактор, обеспечивающий благоприятные санитарно-гигиенические условия на участке и в здании, в том числе регулирующий инсоляцию, защиту от перегрева, ветра, пыли, шума, способствующий созданию и поддерживанию здорового микроклимата в помещениях здания и площадках участка. Озеленения участка включает насаждения кустарников, газонов, цветов, огородов - ясадников, плодовых деревьев. В саду - огорода высаживаются карликовые парод, фруктовых деревьев, а по периметру участка сожаются деревья рядовой посадки. Возле здания, у дорожек, главного входа высаживаются цветы. Территория участка ограждается изгородью высотой 1,6м.
1.2.4. Технико-экономические показатели.
Таблица 1.
Наименование
Показатели
Единицы измерения
Значения в %
1.Площадь участка
12096
м2
100
2. Площадь застройки
1742,58
м2
14,4
3.Площадь озеленения
6675,58
м2
55,19
4. Площадь дорог
1059
м2
8,75
5. Площадь детских площадок и теневых навесов
2620
м2
21,66
6.Плотность застройки
4362,58
м2
36,2
1.3. Объемно - планировочное решение
По общему композиционному решению, здание состоит из пяти блоков, соединенных между собой закрытыми переходами. Центральный блок, где располагаются пищеблок и зал для гимнастических занятий, имеет один этаж, а остальные блоки - двухэтажные. Форма и общие размеры здание в плане показаны на рис.1.1.
Здание рассчитано на 13 групп детей общей численностью 300 детей.
Объемно-планировочное решения здания включает три основные группы помещений: детских групп, общие для всех детей, медецинские и служебно-бытовые.
В помещениях детских групп располагаются четыре ясельные группы и девять дошкольных. Ясельные группы состоят из одной младшей группы (15 человек от 2 место до 1 года), одной средней возрастной группы (20 человек от 1 до 2 лет), и двух старших групп по 20 человек (от 2 до 3 лет). Все ясельные группы расположены на первом этаже и имеют самостоятельные ходы.

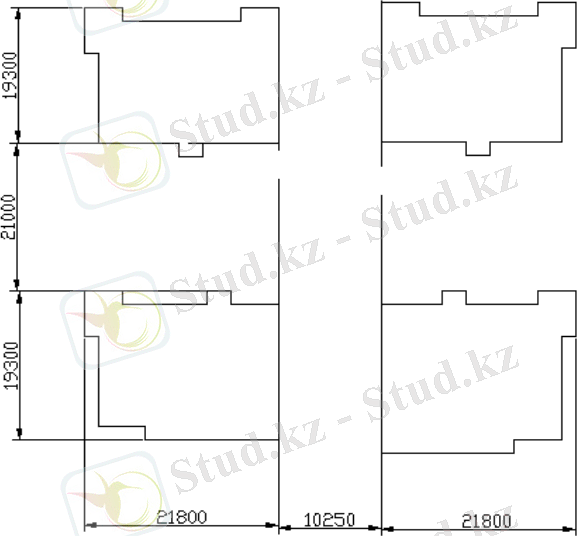

Рис.1.1. Схема здания в плане с общими размерами.
Дошкольные группы состоят из двух младших групп (от 3 до 4 лет), трех средних (от 4 до 5 лет) и четырех старших (от 5 до 6 лет). Все дошкольные группы рассчитаны по 25 человек и также имеют самостоятельные входы, совмещенные на две групповые ячейки.
Основными помещениями детских ячеек в ясельных группах являются приемная, игральная, спальня и туалетная, а в дошкольных - раздевальная, групповая, спальня и туалетная. Центральной, главной комнатой ячейки является групповая (игральная), она непосредственно связанна с остальными комнатами. Из приемной (раздевальной) дети попадают в групповую, а отсюда предусмотрены входы в буфетную, туалетную и спальню (рис. 1.2.).
Приемная (раздевальная)
Игральная (групповая)
спальня
Буфетная
Туалетная
Рис.1.2. Функциональна - планировочная схема групповой ячейки.
Приемная для младшей ясельной группы предназначена для кормления матерями грудных детей, пеленания детей и хранения детской одежды. Приемные для средних и старших ясельных групп и раздевальные дошкольных групп необходимы для переодевания детей, а также сушилки одежды обуви. В приемных и раздевальных предусмотрена встроекная мебель - шкафы для одежды детей и персонала группы. В шкафчиках для одежды детей предусматриваются устройство подсушки для одежды и обуви.
Игральная. В ясельных ячейках игральные комнаты предназначены для дневного пребывания детей. Здесь они проводят основную часть времени в организациях играх, свободном отдыхе и принимают пищу. Групповая для дошкольных групп предназначена для различных игр и занятий, рисования. Здесь размещают уголки живой природы, книжные и уголки рисования. Игральные и групповые имеют размеры в плане 5,87Х8,52м.
Спальня. Эти помещения предназначены сна детей днем, а также проведения закаливающих процедур. Спальни оборудуются кроватками, типа и габариты которых, принимаются в зависимости от возраста детей. Спальня для ясельных групп имеют размеры в плане 5,21Х5,7м, а спальни дошкольных групп 5,87Х8,52м.
Туалетные имеют важные значения для обучения детей первым гигиеническим навыками, уходу за собой, проведению закаливающих процедур. Туалетные делятся на умывальную и туалетную зоны. В старших дошкольных группах, уборные для мальчиков и девочек раздельные. В туалетной младшей ясельной группы размещаются: ванна, умывальник, слив, пеленальный столик, шкафчик для горшков. Во вторых и третьих группах раннего возраста размещаются: три умывальника(2 детских и 1 взрослый), унитаз, слив и шкафчики для горшков (в средней группе), а также поддан с душевой сеткой. В туалетных дошкольных групп в умывальной зоне находятся 4 умывальника, полотенце сушитель, а в туалетной зоне: 4 унитаза, поддан с душевой сеткой. Душевая кабина открыта (зашториваема) с одной или с двух сторон.
Буфетная. Буфетные предназначены для распределения пищи, мойки и хранения посуды на групп детей. Они представляют собой отдельные помещения с нормативной площадью 3,0 м2, оборудованные с рабочим столом, моечной раковиной, навесными шкафами и полочками для посуды.
Залы для музыкальных и гимнастических занятий. В здании запроектировано два раздельных зала - для музыкальных и гимнастических занятий. В гимнастическом зале проводятся занятия по ритмике, гимнастике, массовые игры, собрание персонала родителей и др. В зале для музыкальных занятий размещаются киноустановка, стационарная установка телевизора, диапроектор, магнитофон и пианино. Рядом с залом для музыкальных занятий расположена комната для занятий по развитию речи с применением технических средств обучения.
Медицинские и служебно-бытовые помещения. К медицинским помещениям относятся: медицинская комната, изоляторы и процедурный кабинет. В медицинской комнате проводятся периодические и плановые обследование детей, взвешивание, также текучий медицинский осмотр и профилактические лечебное обслуживание находящихся в группах детей. Изолятор состоит из приемной и двух палат. В изоляторе кратковременно, до прихода родителей, находятся дети подозреваемые заболевании. В туалетной изолятора имеются умывальник, поддон душевой сеткой и унитаз. Для медицинских помещений предусмотрен отдельный вход.
К служебно-бытовые помещениям относятся: кабинет заведующего, комната завхоза, комната персонала, хозяйственная кладовая, методический кабинет, пищеблок и подтирочная.
Кабинет заведующего активно посещается родителями, сотрудниками различных учреждений.
Методический кабинет предназначен для работы воспитателей с дидактическим материалом, изготовления наглядных пособий. В нём располагаются столы и стулья для воспитателей, шкафы и стеллажи для хранения книг, пособий.
В составе помещений пищеблока предусматриваются: кухня с раздаточной, моечная, заготовочный цех, кладовая сухих продуктов и овощей, загрузочная. Пищеблок запроектирован из расчета работы на сырье согласно п.3.58-п.3.60.
Постирочная. Постирочная запроектирована на обработку 0,26 кг белья в день на одно место, согласно п.3.61., постирочная имеет помещения стиральной, гладильной и кладовой чистого белья. Стены помещений постирочной облицовываются керамической плиткой на высоту 1,5м.
Для персонала лечебно-оздоровительного комплекса предусмотрена уборная и душевая комната.
1.3.1. Обоснование площадей помещений.
Состав и площади помещений групповых ячеек запроектированы в соответствии табл.3. и приведены в таблицу 1.1. дипломного проекта.
Таблица1.1
Наименование помещения
Площади помещений, м2
Нормативная
фактическая
На одно место
общая
На одно место
общая
1. групповая ячейка младшей ясельной группы:
-приемная
-игральная
-спальня
-туалетная
1,2
3,34
2,4
0,8
18
50
36
12
1,24
3,34
2,4
0,86
18,73
50,01
36
12,95
2. групповая ячейка средней и старшей ясельной группы:
-приемная
-игральная
-спальня
-туалетная
0,9
2,5
1,8
0,6
18
50
36
12
0,93
2,5
1,8
0,64
18,73
50,01
36
12,95
3. групповая ячейка дошкольных группы:
-раздевальная
-игральная
-спальня
-туалетная
0,72
2
2
0,64
18
50
50
16
0,7
2
2,01
0,65
18,40
50,01
50,37
16,32
Вывод: все помещения детских групповых ячеек удовлетворяют требования к площадям табл.3.
Перечень и площади служебно-бытовых и медицинских помещений приняты в соответствии табл.6,7,8 и 9, и приведены в табл.1,2. дипломного проекта.
Таблица 1,2.
Наименование помещения
Площадь, м2
нормативная
Фактическая
1. служебно-бытовые помещения:
- кабинет заведующего
- комната завхоза
- комната персонала
- хозяйственная кладовая
- кладовая чистого белья
- стиральная
- гладильная
- кухня
- моечная кухонной посуды
- кладовая сухих продуктов
- кладовая овощей
- загрузочная
9
6
12
12
10
18
12
34
6
6
8
6
10,29
10,29
13,56
12,00
10,35
20,88
12,33
41,09
7
11,44
11,22
6,38
2. медицинские помещения:
- медицинская комната
- процедурный кабинет
- приемная
- палата
10
8
6
6*212
10,21
8,10
10,56
6,17*212,34
Вывод: служебно-бытового назначения соответствует требованиям значений площадей.
Согласно таблице 4 площадь зала для гимнастических занятий, зала для музыкальных занятий 100,12 м2, методический кабинет 18 м2. В соответствии с п.3.46., площадь комнаты для развития речи имеет 36 м2.
1.3.2. Пожарная безопасность
В целях пожарной безопасности, согласно п.3.21 и 3,38, во всех групповых ячейках первого и второго этажа предусмотрены эвакуационные выходы через наружные открытия лестницы шириной 0,8м со сплошным ступенями. В здании предусмотрены внутренний противопожарный водопровод. Наружное пожаротушения предусматривается через пожарные гидранты от кольцевой сети. Автоматической пожарной сигнализацией оборудованы помещения групповых ячеек, зал музыкальных занятий, изолятор, административные помещения, сушильная гладильная, кладовые.
1.3.3. Технико-экономические показатели.
Таблица 1,3.
№
наименование
Единица измерения
Значения
1
Строительный объем V
м2
13369,93
2
Площадь застройки F3
м2
1742,58
3
Рабочая площадь Fp
м2
2052,23
4
Общая площадь F0
м2
2334,75
5
Коэффициент K1=FpF0
-
0,878
6
Коэффициент K2=VFp
-
6,51
1.4. Конструктивное решение
Стены. Несущими стенами здания являются поперечные и продольные стены (смешанная конструктивная схема). Наружные стены приняты толщиной 51 см из отборного силикатного кирпича с расшивкой швов. Внутренние стены в основном варианте из обыкновенного глиняного кирпича толщиной 250 и 380 мм. Наружные продольные стены выполняются из газосиликатных панелей полосовой разрезки.
Перегородки в помещениях кирпичные, толщиной 120 и 65 мм. Стенки также из обыкновенного глиняного кирпича пластического прессования.
Перемычки в стенах и перегородках сборные железобетонные по серии 1.138-10вып.1.
Перекрытия и покрытия. Для устройства перекрытий и покрытий применяются сборные железобетонные многопустотные плиты высотой 220 мм с круглыми пустотами, предусмотренные соответствующими ГОСТами для пролетов 2,4; 3; 4,8; 6 и 9 м. Для заполнения открытых участков после монтажа плит устраиваются монолитные участки перекрытий и покрытий.
Фундаменты здания ленточные и выполняются в сборно-монолитном варианте. Нижняя часть фундамента выполняются в монолитном варианте, а верхняя часть монтируется из сборных железобетонах блоков и блоков стен подвала по серии 1.112-5вып.2. Стены ниже отметки -0,620м выполняются из сборных блоков по ГОСТ 13579-78 с перевязкой блоков в каждом ряду и в местах пересечения стен.
Кровля рулонная четырехслойная на битумной мастике. Утеплитель кровли является насыпной керамзитовой гравий γ=800кгм3. Параизоляцией служит 1 слой рубероид.
Окна. Двери. Размеры окон запроектированы в соответствии с нормативными требованиями естественной освещенности и архитектурной композиции.
Стандартную конструкцию заполнения оконного приема 4-5мм. Окно состоит из коробки, подвижно закрепленных на ней остекленных отварных элементов переплетов и подоконной доски. В помещениям групповых, игральных и спален оконные проемы оборудуется верхними фундаментами.
Все двери запроектированы деревянные с разными конструкциями: глухие, остекленные, с одно и двухпольными колонами. Для остекления дверей применяется прозрачное или узорчатое стекло.
Для архитектурной композиции широко используются светопрозрачное ограждения из профильного стекла обрамленного в металлические профили.
Полы. В качестве утеплителя полов применяется легкий бетон и древесноволокнистые плиты уложенные в два слоя. В помещениях приемных, раздевальных, игральных, групповых и служебных помещений полы отделываются линолеумом на тканевой основе. Туалетные, буфетные отделываются линолеумом на каучиновой основе. В помещениях пищеблока, постирочной, душевых, санузлах полы отделываются керамической плиткой. Полы на ленточных площадках и в тальбурах мозаичные.
Отделка здания. Стены и перегородки помещений детских групп окрашиваются откидными красками. Туалетные на высоту 1,5м отделываются керамической плиткой. Стены кухни и постирочных помещений окрашиваются масляными красками. Остальные помещения окрашиваются известковыми белилами. Потолки кухни и постирочной окрашиваются масляными красками. Потолки в остальных помещениях имеют клеевую и известковую побелку.
Наружные участки кирпичных стен облицовываются лицвыми силикатным кирпичам. Цокольные и этажные стеновые панели отделываются керамической глазурованной плиткой.
1.5. Техническое оборудование
Холодное и горячие водоснабжения. Снабжение здания холодной водой предусматривается от наружной сети водопровода. Ввод водопровода d=100мм запроектирован на 1 этаже в помещении венткалиры. В здании запроектирован объединенный хозяйственно - питьевой и противопожарный водопровод. Разводящая сеть холодного и горячего водоснабжения прокладывается под потоком техподполья. Горячее водоснабжения предусматривается централизованные от внешнего источника. Система горячего водоснабжения принята тупиковая, предусмотрена циркуляция воды по магистралям и стоякам. На трубопроводе устанавливается элементы конвекторов типа КН20-3.2 для обогрева шкафчиков подушки одежды и полотенцесушитель. Горячая вода подается к умывальником, видуарам, душевым сеткам, мойкам, стиральным машинном.
Канализация. В здании запроектированы две раздельные системы канализации: хозяйственно-фекальная и производственная для отведения сточных вод пищеблока.
Теплоснабжения. Теплоснабжения здания осуществляется от наружных тепловых сетей с теплоносителем, имеющие параметры 150 до 90 ۫С для систем отопления. Ввод теплосети осуществляется в помещение узла управления. Отопительные приборы устанавливаются под окнами и у стен и в помещениях с требованием детей ограждаются.
Вентиляция. Центробежные вентиляторы установок В1,В2 размещаются в вытяжной камере. Калориферы присоединяются к тепловым сетям с использованием обратного теплоносителя системы отопления. Вытяжные каналы естественной вентиляции располагают во внутренних стенах.
Электроснабжения осуществляется двумя кабельными взаимно-резервируемыми линиями напряжением 380220в, три глухозаземленной нейтрами трансформаторов подстанции. Проектом предусмотрено рабочее, аварийное и дежурное освещения, выполняемые светильниками и лампами накаливание.
Телефонизация. Для телефонизации вводится 10-парный телефонный кабель от городской телефонной сети. Телефонами оборудуется кабинет заведующего, комната завхоза и комната персонала.
Телевидение. Для приема телевизионных передач на кровле устанавливается телевизионная антенна. Для более четкого приема телесигналов устанавливаются антенный усилитель.
1.6. Теплотехнический расчет
Теплотехнический расчет производим в соответствии с нормами.
Исходные данные для расчета наружных стен:
Температура наиболее холодных суток tн`=-25℃;
Температура наиболее холодной пятидневки tн5=-20℃;
Температура внутри помещений здания tвн=23℃;
Коэффициент теплообмена на внутренней поверхности ограждения αB=8.7 табл.4;
Коэффициент теплообмена на наружной поверхности ограждения αн=23 табл.6;
Нормативный температурный переход ∆tн=6℃ табл.2;
Поправочный коэффициент n=1 табл.3.
1.6.1. Расчет наружной кирпичной стены.
Зададимся условием массивности: 4=Д=7. При этом условии за наружную расчетную температуру примем среднесуточную:
tнср=tн`+tн52=-25-202=-22,5℃ (1.1.)
Находим требуемое сопротивления теплопередачи:
R0тр=n(tдн-tнср)∆tн*αв=1*(23--22.5) 6*8.7=0.872м2℃Вт (1.2.)
Рис.1.3. Конструкции наружных стен:
А) кирпичная стена; 1- слой отборного силикатного кирпича, 2-слой кладки пустотелого кирпича, 3-слой гипсоперлитовой штукатурки;
Б) стеновая панель из газосикатобетона.
Для следующей стадии расчета выписываем характеистики материлов и заносим в табл.1.6.1.
Таблица1.6.1.
Наименования материала
γ, кгм3
ג, Втм2℃
S, Втм2℃
1. силикатный кирпич
1800
0,76
9,77
2. пустотелый силикатный кирпич
1500
0,7
8,59
3. штукатурка гипсоперлитовая
600
0,19
3,24
4. газосиликатобетон
800
0,33
4,92
Для определения толщины σх кладки пустотелого силикатного кирпича составляем соотношения:
R0тр=1αβ+δ1ג1+δхג2+δ3ג3+1αн; (1.3.)
0,872=18,7+0,120,76+δх0,7+0,0250,19 +123 ;(1.4.)
отсюда δх=0,296м. Толщину кладки из пустотелого кирпича принимаем 380 мм, отсюда общая толщина кирпичной кладки 380+120+10=510мм.
Подсчитываем значения массивности по формуле:
Д=S1*R1+S2*R2+S3*R3, (1.5.)
где R1; R2; R3 - термическое сопротивления отдельных слоев наружных стен: R=δג;
S1; S2; S3 - расчетные коэффициент теплоусвоения материала отдельных слоев стены.
Д=9,77*0,120,76+8,59*0,380,7+3,24 *0,0250,19=6,63 (1.6.)
4=6,63=7
Условие массивности соблюдено, расчет произведен верно.
1.6.2. Расчет стеновой панели
Зададимся условием массивности: Д4, при этом условии за наружную расчетную температуру принимаем tн`=-25℃.
Находим требуемое сопротивления теплопередачи:
R0тр=n(tдн-tнср)∆tн*αв=1*(23--25)6* 8.7=0.919м2℃Вт (1.7.)
Для определение толщины панели δх составляем соотношение:
R0тр=1αβ+δхג+1αн (1.8.)
0,919=18,7+δх0,33+123, отсюда δх=0,250м. (1.9.)
Принимаем толщину панели δ=250 мм.
Значения массивности:
Д=S*δג=4.92*0.250.33=3.72H (1.10.)
Условие массивности соблюдено, расчет произведен верно.
1.6.3. Расчет утепления кровли.
Рис.1.4. Конструкция кровли: 1-4слоя рубероида; 2-цементнопесчанная стяжка; 3- утеплитель насыпной керамзит γ=800 кгм3; 4- плиты покрытия; 5-пароизолятор.
Для расчета выписываем характеристики материалов кровли и заносим в табл.1.6.2.
Таблица 1.6.2.
Наименования материала
γ, кгм3
ג, Втм2℃
S, Втм2℃
1. плиты покрытия δ=220 мм
2400
1,65
16,77
2. насыпной керамзит δх
800
0,24
3,36
3. рубероид δ=0,002 м
600
0,17
3,53
4. цементно-песчанная стяжка δ=0,01 м
2500
0,58
9,6
Зададимся условием массивности: 4=6,63=7, при этом за наружную расчетную температуру принимаем среднесуточную tнср=-22,5℃.
Требуемое сопротивления теплопередаче:
R0тр=n(tдн-tнср)∆tн*αв=1*(23--22,5) 4*8.7=1.307м2℃Вт (1.11.)
Для определения толщины слоя утеплителя.
Составляем соотношения:
R0тр=1αβ+δ1ג1+δхג2+δ3ג3+δ4ג4+1αн (1.12.)
1,307=18,7+0,121,65+δх0,24+0,010,58 +0,0250,17+123 ; (1.13.)
отсюда δх=0,23м;
Проверяем условие массивности: 4=Д=7.
Д=S1*R1+S2*R2+S3*R3+S4*R4, (1.14.)
Д=16,77*0,221,65+3,360,230,24+9,60, 010,58+3,530,002*50,17=5,67
4=5,67=7
Условие массивности соблюдено, расчет произведен верно.
2. Расчетно-конструктивная часть
2.1. Общие сведения
Несущими конструкциями здания являются стены - поперечные и продольные (смешанная конструктивная схема).
Перекрытия здания из сборных железобетонных крупнопанельных плит с крупными пустотами.
Фундаменты здания ленточные, монолитные из бетона класса В15.
В здании в пересечении осей И и Ж с осью 5 запроектирована монолитная железобетонная рама РМ1 пролет 6,3м. Рама запроектирована исходя из архитектурно-строительных и конструктивных соображений. Материалом для рамы служит бетон класса В15 и арматура класса АIII по ГОСТ 5761-82*.
Высота этажа здания 3м. Здание имеет техподполье с высотой потолка 1,8м. Стены техподполье из бетонных стеновых блоков.
Здание относится к первому классу ответственности. Коэффициент надежности по назначению γn=1.
Район строительства здания является сейсмичным.
2.2. Расчет многопустотной плиты по предельной состоянием первой и второй группы
а) Расчетный пролет и нагрузки.
Расчетный пролет плит l0=9.72м. Подсчет нагрузок на 1м2 перекрытия приведем в табл. 2.1.
Нормативных и расчетные нагрузки на 1м2 перекрытия.
Таблица 2.1.
Нагрузки
Нормативная нагрузка, Нм2
Коэффициент надежности по нагрузке
Расчетная нагрузка, Нм2
Постоянная:
Линолеум на мостике
γ=1800 кгм3
Легкий бетон γ=1100 кгм3
Пергамин 1 слой γ=600 кгм3
Минираловатые плиты
γ=150 кгм3, δ=80мм.
Собственный вес плиты многопустотной с круглыми пустотами
70
550
12
120
3000
1,1
1,3
1,1
1,1
1,1
80
715
13
132
3300
Итоги
Временная
В том числе: длительная
кратковременная
3752
4000
1200
2800
1,2
1,2
1,2
4240
4800
1440
3360
Полная нагрузка
В том числе:
постоянная и длительная
кратковременная
7752
4952
2800
-
-
-
9040
-
-
Расчетная нагрузка на 1м2 при ширине плиты 1,5м с учетом коэффициента по назначению здания γn=1 (1-й класс здания): постоянная g=4.24*1.5*1=6.36 кНм; полная g+υ=9.04*1.5*1=13.55кНм; υ=4,8*1.5*1=7,2кНм.
Нормативная нагрузка 1м2: постоянная g=3,75*1.5*1=5,62 кНм; полная g+υ=7,75*1.5*1=11.62кНм; в том числе постоянная и длительная 4,528*1.5*1=7,43кНм.
Рис.2.1. Многопустотная плита.
б) Усилия от расчетных и нормативных нагрузок.
От расчетной нагрузки М=g+υ*l028=13.56*8.7228=128 кН*м; Q=g+υ*l08=13.56*8.728=60кН. От нормативной и полной нагрузки М=11,62*8.7228=110 кН*м; Q=11,62*8,722=60кН. От нормативной постоянной и длительной нагрузок М=7,43*8.7228=70,6 кН*м.
в) Установления размеров и сечения плит (рис.2.1.).
Высота сечения многопустотной (8 круглых пустот диаметром 143 мм) предварительно напряженной плиты h≈l040=87240≈22см; рабочая высота сечения h0=h-a=22-3=19 см. Размеры: толщина верхней и нижней полок (22-14,9)·0,5=3,55 см. Ширина ребер: средних 3см, крайних 4,4см. В расчетах по предельном состояниям первой группы расчетная толщина сжатой полки таврового сечения ff1=3.55; отношения hf1h=3.5522=0.160.1, при этом в расчетах вводится вся ширина полки bf1=146 см; расчетная ширина ребра b=146-8·14,9=26,8 см.
г) Характеристика прочности бетона и арматуры.
Пустотную предварительно напряженную плиту армирует стержневой арматурой класса A-V с электротермическим напряжениям на упоры. К трещиностойкости плиты предъявляют требования 3-й категории. Изделие
подвергают тепловой обработке при атмосферном давлении.
Бетон тяжелой класса В35. Согласно приложение 1.4. призменная прочность нормативная Rbn=Rb.scr=25.5 МПа, расчетная Rb=19.5 МПа; коэффициент условий работы бетона γb2=0.9; нормативное сопротивления при растяжении Rbtn=Rbt.ser=1.95 МПа, расчетная Rbt=1.3МПа; начальный модуль упругости бетона E=34500 МПа. Передаточная прочность бетона Rbp устанавливается так, чтобы при обжатии отношение напряжений: υврRвр=0.75.
Преднапрягаемая рабочая арматура класса A-V, нормативная сопротивления Rsc=785 МПа, расчетное сопротивления Rs=680 МПа; модуль упругости Es=190000 МПа. Предварительное напряжения арматуры принимаем ровным σsp=0.6Rsn=0.6·785=470 МПа.
Проверяем условие:
σsp+p=Rsn, (2.1)
где р=30+360l- при электротермическим способе напряжения (l-длина нормативного стержня, принимая как расстояние между наружными гранями упоров, м);
р=30+3608,8=71 МПа; σsp+р=470+71=541Rsn=785 МПа - условие выполняется.
Вычисляем предельное отношение предварительного напряжения по формуле:
∆γsp=05*pσsp1+1Пр; (2.2.)
где Пр-число напрягаемых стержней в сечении элемента.
∆γsp=05*714701+19=0,10.
Коэффициент точности напряжения при благоприятном влиянии предварительного напряжения вычисляем по формуле:
γsp=1-∆γsp; (2.3.)
γsp=1-0,1=0,8
При проверке по образованию трещин в верхней зоне плиты при обжатии принимают γsp=1+0,1=1,1. Предварительные напряжения с учетом точности натяжении σsp=0,9·470=423 МПа.
д) Расчет прочности плиты по сечению, нормальному к продольной оси, М=128 кН·м.
Вычисляем αm=MRb*bf1*h02;
αm=128000000,9*19,5*146*192100=0,13 8.
По таблицы 3.1. находим ξ=0,149; х=ξ*h0=0.149*19=2.833.55 нейтральная ось проходит в пределах сжатой полки ζ=0,926.
Рис.2.2. Сечение тавровое с полной в сжатой зоне.
Характеристики сжатой зоны ω=0.85-0*.008Rb=0.85-0.008*0.9*19.5 =0.71.
Граничная высота сжатой зоны определяем по формуле:
ζR=ω1+σSRσsw(1-ω1.1) (2.4.)
где σSR=Rs-σsp- напряжения в арматуре с физическим пределом текучести, σSR=680+400-423=657; ∆σsp=0; в знаменотеле σsw=500 МПа, поскольку γf21.
ζR=0.711+6575001-0.711.1=0.484
Коэффициент условии работы, учитывающий сопротивления напрягаемой арматуры выше условного предела текучести определяем по формуле:
γs6=η-η-1*2ζζR-1; (2.5.)
где η=1,15- для арматуры класса AV; принимают γs6=η=1,15.
γs6=1,15-1,15-1*2*0,1490,484-1=1,20 η.
Вычисляем площадь сечения растянутой арматуры.
As=Mγs6*Rs*ζ*h0=128000001.15*680*0. 926*19=9.3см2,
Принимаем рабочую арматуру 9∅12 с площадью As=10,18 см2.
е) Расчетную прочности плиты по сечению, наклонному к продольной оси, Q=60 кН.
Определяем значения коэффициента Yn, учитывающего влияние продольных сжимающих сил N=376.6 кН по формуле:
Yn=0.1NRbt*b*h0=0.5 (2.6.)
Yn=0.1*3766001.3*26.8*19100=0.485= 0.5
Проверяем, требуется поперечная арматура по расчету из условия:
Qmax=2.5Rbt*b*h0 (2.7.)
60*103=2.5*1.3*26.8*19100=165.4·10 3;
условие удовлетворяется.
При q1=q+ϑ2=6.36+7.22=9.96 Нсм.
При равномерно-распределенной нагрузке, если выполняется следующее условие:
0.16*Yb41+Yn*Rbt*bq1; (2.8.)
0.16*1.51+0.485*1.3*26.8100=1221 Нсм99.6 Нсм;
принимаем сечение c=2.5*h0=2.5*19=47.5 см.
Поперечная сила в вершине наклонного сечения определяется по формуле:
Q=Qmax-q1*l (2.9.)
Q=60*103-99.6*47.5=55.3*103 Н;
Теперь проверяем следующее условие согласно по формуле:
Q=Yb41+Yn*Rbt*b*h02c
55.3*103=1.5*1.46*1.3*26.8*19247.5 =57.98*103 H
Следовательно, поперечной арматуры по расчету не требуется. Поперечную арматуру предусматриваем из конструктивных условий.
На при опорных участках длиной l4 арматуру устанавливаем ∅4Вр-I с шагом s=h2=222.2=10см. В средней (12) части пролета l2=4,4 м для связи стержней каркаса по конструктивным соображениям ставим поперечные стержни ∅4Вр-I с шагом s=0.5м.
2.2.1.Расчет многопустотной плиты по предельным состоянием второй группы
а) Геометрические характеристики проведенного сечения. Круглое очертания пустот заменяем эквивалентным квадратным со стороной h=0.9d=0.9·14.9=13.42 см. Толщина полок эквивалентного сечения hf`=hf=22-13.42*0.5=4.29 см. Ширина ребра 146-8·13,42=38,72 см. Ширина пустот 146-38,72=107,28. Площадь приведенного сечения Aved=146*22-107.28*13.42=1774 см2.
Расстояния от нижней грани до центра тяжести приведенного сечения y0=0,5h=0.5*22=11 см.
Момент инерции сечения (симметричного): Ired=146*22312-107,28*13.41312=1080 00см2.
Момент сопротивления сечения по нижней зоне Wred=Iredy0=10800011=9800см3; тоже, по верхней зоне
Wred=9800см2.
Расстояние от ядровой точки, наиболее удаленной от растянутой зоны (верней), до центра тяжести сечения определяем по формуле:
r=Yn*WredAred; (2.10.)
где, Yn=1.6-σврRb,ser; (2.11.)
Yn=1.6-0.75=0.85;
r=0.85*98001774=4.69 см;
тоже, наименее удаленной от растянутой зоны (нижней) rinf=4.69 см.
Отношение напряжения в бетоне от нормативных нагрузок и усиления обжатия к расчетному сопротивлению бетона для предельных состояний второй группы предварительно принимаем σврRb,ser=0,75.
Упругопластический момент сопротивления по растянутой зоне определяем по формуле:
Wpe=γ*Wred, (2.12.)
где коэффициент γ учитывает влияние неупругих деформаций бетона растянутой зоне (для таврового сечений) с полкой в растянутой зоне при 2bf`b=bfb=14638.72=3.76; γ=1.5;
Wpe=1.5*9800=14700см3;
упругопластический момент сопротивления по растянутой зоне в стадии изготовления и обжатия Wpe`=14700см3.
б) Потери предварительного напряжения арматуры. Расчет выполняем в соответствии с рекомендациями. Коэффициент точности напряжения арматуры при этом принимаем γsp=1. Потери от релаксации напряжений в арматуре при электротермическом способе натяжения σ1=0,03σsp=0.03*470=14.1 МПа. Потери от температурного перепада между натянутой арматурой и упорами σ2=0, так как при пропаривании форма с упорами нагревается вместе с изделием.
Усилие обжатия
P1=Asσsp-σ1=10.18*470-14.1=464100 Н=464.1 кН.
Эксцентриситет этого усилия относительно центра тяжести сечения lop=11-3=8 см. Напряжения в бетоне при обжатии определяем по формуле:
σвр=PAred+P*lop*y0Ired (2.13.)
σвр=4641001774+464100*8*11108000=6. 4 МПа
Устанавливаем значение передаточной прочности бетона из условия: σврRвр=0,75; Rвр=6,40,75=8,59; принимаем Rвр=17,5 МПа, тогда отношения σврRвр=6,417,5=0,36.
Вычисляем сжимающие напряжения в бетоне на уровне центра тяжести площади напрягаемой арматуры от усилия обжатия (без учета момента от веса плиты).
σвр4641001774+464100*82108000*100=5 ,36 МПа.
Потери от быстронатекающей ползучести при
σврRвр=5,3617,5=0,3, и при α0,3; σ=40*0,3=12 МПа.
Первые потери: σlos1=σ1+σ6=14.1+12=26.1 МПа. C учетом σlos1, напряжения σвр=3.55 МПа; σврRвр=3.5517.5=0.2.
Вторые потери: от усадки бетона σ8=35 МПа, от ползучести бетона σ9=150*α*σврRвр=150*0.85*02=25.5 МПа;
σlos2=σ8+σ9=35+25.5=60.5 МПа. Полные потери
σlos=σlos1+σlos2=26,1+60,5=86,6 МПа. Суммарные потери
σlos=100 МПа.
Усилия обжатия с учетом полных потерь:
P2=Asσsp-σlos=10.18*470-100*100=376 .6 кН.
в) Расчет по образованию трещин, нормальных к продольной оси. Выясняем необходимость проверки по раскрытию трещин. При этом для элементов, к трещеностойкости которых предъявляют требования 3-й категории, принимают значения коэффициентов надежности по нагрузки γf=1; М=110 кН·м. По формуле:
M=Mcrc (2.14.)
Вычисляем момент образования трещин по приближенному способу ядровых моментов по формуле:
Mcrc=Rbt,ser*Wpe+Mrp (2.15.)
где ядровый момент усилия обжатия при γsp=0.9, определяем по формуле:
Mrp=P2*lop+r, (2.16.)
Mrp=0.9*376600*8+4.69=4301150 Н·см
Поскольку Mcrc=1,95*14700*100+4301150=7167650 Н·см=71,6 кН·мМ=110 кН·м; трещины в растянутой зоне образуется. Следственно, необходим расчет по раскрытию трещин.
Проверяем, образуется ли начальные трещины в верхней зоны плиты при её обжатии при значении коэффициента точности натяжения γsp=1.1.
Расчетное условие:
P1lop-rinf=Rbtp*Wpe`; (2.17.)
0.9*4641008-4.69=1382554 Н·см;
Rbtp*Wpe`=1*14700100=1470000 Н·см;
1382554Н·см1470000 Н·см - условие удовлетворяется, начальные трещины не образуется; здесь Rbtp=1 МПа - сопротивления бетона растяжению, соответствующее передаточной прочности бетона 17,5 МПа.
г) Расчет по раскрытию трещин, нормальных к продольной оси. Предельная ширина раскрытия трещин определяется по таблице 2.1., непродолжительная acrc1=0,3 мм, продолжительная acrc2=0,2 мм.
Изгибающие моменты от нормативных нагрузок: постоянной и длительной М=70,6 кН·м; полной М=110 кН·м
Рис.2.3.
Приращение напряжений в растянутой арматуре от действия постоянной и длительной нагрузок определяем по формуле:
σs=(M-P*z1*lsp)Ws (2.18.)
где z1≈h0-0.5hf`=19-0.54.292=17.92 см - плечо внутренней поры сил; lsp=0 - усилие обжатие Р, приложенное в центре тяжести площади нижней напрягаемой арматуры; Ws=As*z1=10,18*17,92=182,4 см3 - момент сопротивления по растянутой арматуре.
σs=7060000-376000*17,92182100=17,6 МПа.
Приращение напряжений в арматуре от действия полной нагрузки:
σs=11000000-376000*17,92182,4100=23 4 МПа.
Ширина раскрытия трещин от непродолжительного действия полной нагрузки по формуле:
acrc1=203,5-100μδ*η*φlσsEs*3d (2.19.)
где μ=Asbh0=10.1826.8*19=0.0199; коэффициент армирования сечения; δ - коэффициент, принимаемый для изгибаемых элементов 1; η - коэффициент, зависящий от вида и профиля продольной растянутой арматуры, для AV, η=1; φl - коэффициент учитывающий длительность действия нагрузок φl=1;
acrc1=203,5-100μδ*η*φlσsEs*3d==20*3 ,5-100*0,0199*1*1*1*234190000312=
=0,08 мм.
Ширина раскрытия трещин от непродолжительного действия постоянной и длительной нагрузок acrc`=20*3,5-100*0,0199*1*1*1*23419 0000312=0,0064 мм; ширина раскрытия трещин от постоянной и длительной нагрузок.
acrc2=20*3,5-100*0,0199*1*1*1,5*234 190000312=0,0096 мм.
Непродолжительная ширина раскрытия трещин:
acrc=acrc1-acrc1`+acrc2=0.08-0.0064 +0.0096=0.0830.3 мм;
продолжительная ширина раскрытия трещин
acrc=acrc2=0,00960,02 мм.
д) Расчет прогиба плиты. Прогиб определяем от постоянной и длительной нагрузок, предельный прогиб f=e200=880200=4.4 см - согласно таблице 2.3. Вычисляем параметры, необходимые для определения прогиба плиты с учетом трещин в растянутой зоне. Заменяющий момент равен изгибающему моменту от постоянной и длительной нагрузок М=70,6 кН·м; суммарная продольная сила ровна усилию предварительного обжатие с учетом всех потерь и при γsp=1. Суммарное усилие от внешней нагрузки и предварительного обжатия Ntot=P2=376.6 кН; эксцентриситет MNtot=ltot=7060000376600=18.74 кН; Ye=0.8 - при длительном действии нагрузок; определяем коэффициент Ym по формуле:
Ym=Rbtn*WpeM-Mrp; (2.20.)
Ym=1,95*147001007060000-4301150=1,0 41;
Ym-принимаемf равным 1, коэффициент, характеризующий неравномерность деформации растянутой арматуры на участке между трещинами по формуле:
ψs=1.25-Ye*Ym-1-Ym2(3.5-1.8*Ymh0lto t); (2.21.)
ψs=1,25-0,8*1=0,451.
Вычисляем кривизну оси при изгибе по формуле:
1r=Mh0z1ψsEsAs+ψbv*EbAb-Ntot*ψsh0Es As; (2.22.)
где ψb - коэффициент принимаемый при длительном и кратковременном действии нагрузки равным 0,9 υ=0,15, коэффициент зависящий от характера действующей нагрузки;
Ab=146*4,29=626 см2-при As`=0 и допущении, что ξ=hf`h0;
1r=706000019*17,921000,45190000*10, 18+0,90,15*34500*626-
-376600*0,4519*190000*10,18(100)=3, 68*10-5.
Вычисляем прогиб по формуле:
f=548*e02*1r; (2.23.)
f=548*8722*3.68*10-5=2.91см4.4 см.
Вывод: прогиб плиты удовлетворяет требования норм.
е) Проверка плиты на монтажные работы
Панель имеет четыре монтажные петли из стали A-I, расположенные на расстоянии 800 мм от концов панели. С учетом коэффициента динамичности kd=1.4 расчетная нагрузка от собственного веса панели.
q=kd*γf*gnн*b, (2.24.)
где gnн- нормативный собственный вес плиты.
q=1,4*1,1*3000*1,5=6930 Нм
Изгибающий момент консольной части панели:
M=ql122=6930*8022=2218 Н·м.
Этот момент воспринимается продольной монтажной арматурой каркасов. Пологая, что z1=0,9h0, требуемая площадь сечения арматуры:
As=Mz1*Rs=2218000.9*19*365(100)=0.3 6 см2.
Принимаем арматуру 4∅6 AIII, As=1.13 см2.
Усилия на одну плиту составляет:
N=ql2=6930*8.82=30492 Н.
Площадь сечения арматуры петли
As=Nls=30492210100=1.45 см2.
Принимаем петли диаметром 14 мм.
2.3. Расчет монолитной одноэтажной рамы
Из архитектурно -планировочных и конструктивных соображений в осях Ж-И в пересечении с 5 предусматриваем однопролетную одноэтажную монолитную раму РМ-1.
Расчетный вес стены лежащей на раме:
gстпог=0,25*3*1*1800+0,04*1*3*2200* 1,1=1775кгм=17750Нм
Расчетная погонная нагрузка на раму от постоянной нагрузки
gnпог=bгр*Σgnp+gстпог, где bгр=62+1,5=4,5 м;
gnпог=4,5*11585+17750=69882,5=69,9 кНм;
От временной нагрузки gврпог=bгр*Σgврp=4,5*4300=19350 Нм=19,35 кНм.
Сбор нагрузок на раму
Таблица 2.3.
Нагрузки
Нормативная нагрузка, Нм2
Коэффициент надежности по нагружению
Расчетная нагрузка, Нм2
1
2
3
4
1. От перекрытия
А. Постоянная:
-слой гравия в топленного мостику
-4 слоя рубероида на дегтевой мостике δ=16 мм,γ=600кгм3.
-цементная песчаная стяжка δ=10 мм,γ=2200кгм3.
-насыпной керамзит δ=230 мм, γ=800кгм3.
-пароизоляция
-многопустотная панель покрытия
160
96
220
1840
50
3000
1,2
1,2
1,3
1,2
1,2
1,1
192
115
290
2200
60
3300
Итого
Б. Временная снеговая (1-район) p0=50 кгсм2
5366
500
-
1,4
6157
700
Всего от перекрытия
5866
-
6857
2. От покрытия
А. Постоянная
-линолеум на мостике
γ=1800кгм3.
-легкий бетон δ=50 мм,
γ=1100кгм3.
-водонепроницаемая бумага δ=2 мм, p=600кгм3.
-многопустотная панель перекрытия
-от перегородки
72
550
12
3000
1200
1,1
1,3
1,1
1,1
1,1
80
715
13
3300
1320
Итого
Б. Временная полезная
Длительная
Кратковременная
4834
3000
1200
1800
-
-
-
-
5428
3600
1440
2160
Всего от покрытия
7834
-
9028
Всего
Σgnн=10200
-
Σgnп=11585
Σgврн=3500
-
Σgврп=4300
2.3.1. Определение нагрузок на раму
Изгибающие моменты определяем коэффициент k.
k=ieii; i1=I1h; i2=I2h.
Задаемся сечением стойки 40Х40 см и ригеля 40Х50 см
i1=I112=40412*520=410,25 см;
i2=I212=40*50312*630=662 см;
k=662410,25=1,612
MA=Mc=12+k*gl212;
MB=MD=12+k*gl26.
Определяем моменты в раме от постоянной нагрузки:
MAn=Mc=12+1.612*69.9*6.3212=64 кН·м;
MBn=MD=12+1.612*69.9*6.326=128 кН·м;
от временной
MBвр=MD=12+1.612*19,35*6.326=35,43 кН·м;
MAвр=Mc=12+1.612*19,35*6.3212=17,72 кН·м.
Момент от полной нагрузки.
Mпол=Mn+Mвр
Момент в середине ригеля M=ql224;
От постоянной нагрузки Mn=69,9*6,3224=115,6 кН·м;
От временной нагрузки Mвр=19,35*6,3224=32 кН·м;
От полной нагрузки Mпол=115,6+32=147,6 кН·м.
Момент от полной нагрузки в точке B и D:
Mn=128+35,43=163,43 кН·м;
В точке A и C:
Mn=64+17,72=81,72 кН·м.
Поперечная сила в ригеле:
Q=gl2+M0-MBl=69.9+1.35*6.32+-163.43 -(-163.43)2=281 кН.
Рис.2.7. конструктивная схема монолитной рамы.
Рис 2.8. Расчетная схема рамы РМ-1.
Рис.2.9. Эпюра моментов от полной нагрузки.
Распор возникающий в опорах рамы от полной нагрузки:
H=32+k*gl21lh (2.40.)
H=32+1.612*69.9+19.35*6.3212*5.2=47 .14 кН.
Продольная сила N в сечении 1-1 от постоянной нагрузки, при грузовой площади Aгр=6.3*4.5=28.35 м2.
N1-1n=Σgnp*Aгр=11.585*28.35=328.32 кН.
В сечении 2-2 постоянной нагрузки:
N2-2n=N1-1n+γf*Gстойк.H, (2.41.)
Gстойк.H=bст*hст*h*γжб*γn=0.4*0.4*5 .2*25*1=20.8 кН;
N2-2n=328,32+1,1*20,8=351,2 кН.
Продольная сила N в сечении 1-1 от временной нагрузки:
N1-1вр=Σgврp*Aгр=4,3*28,35=121,9 кН.
В сечении 2-2 от временной нагрузки:
N2-2вр=121,9+1,1*20,8=144,78 кН.
Продольная сила N в сечении 1-1 от полной нагрузки:
N1-1пол=328,32+121,9=450,2 кН
В сечении 2-2 от полной нагрузки:
N2-2пол=450,2+1,1*20,8=473 кН.
... продолжение
Вы можете абсолютно на бесплатной основе полностью просмотреть эту работу через наше приложение.
1.1. Общая часть
Место строительство город Жанатас, Жамбылская область, Республика Казахстан.
Типовой проект 2.14-2-159. Лечебно-оздоравительный центр для детей младшего возраста.
1.1.1. Природные климатические условия района строительства:
А) климатический район III [4],
Б) температура наружного воздуха наиболее холодных суток -25[о]С [4],
табл. Температура наружного воздуха*,
В) глубина промерзание грунтов 0,8 м [5],
Г) зона влажности нормальное,
Д) скоростной напор ветра -0,45 кПа[15],
Е) вес снегового покрова - 0,5кПа [15],
Ж) данный район является сейсмическим.
1.1.2. Технические условия
Класс здания - II.
Степень долговечности - II.
Степень огнестойкости - II.
1.2. Решения генерального плана
1.2.1. Горизонтальная планировка
Здание центра расположено на обособленном участке территории жилой застройки в 50 метра от проезжей части.
На участке выделены следующие зоны:
Зона групповых детских площадок, общих детских площадок и хозяйственная.
Каждая детская группа имеет свою игровую площадку с теневым навесом площадью 40м2 п.2.9. Игровые площадки для дошкольных групп запроектированы из расчета 7,2 м2 на 1место и имеют площадь по 180 м2 на одну группу. Игровые площадки для старших ясельных групп запроектированы из расчета 7,5м2 на одну группу. Для средней и младшей ясельных групп игровые площадки запроектированы из расчета 5 м2 на 1 место и имеют площадью по 100 м2. Площади игровых детских площадок запроектированы в соответствии с п.2.4. и располагаются по периметру участка и разделяются между собой живой изгородью из кустарников высотой 1,0...1,3 м. Игровые площадки оборудуются соответствующими возрасту устройствами для игр и занятий детей - песочницами, качелями, горками и т.д.
Общие площадки для детей запроектированы для занятий физкультурой, подвижных игр, выращиванию культурных растений.
Общая физкультурная площадка расположена рядом залом для гимнастических занятий, организуя непосредственную связь между собой через дверные проемы и имеет площадью 250м2 п.2.13. Стационарное оборудование размещается по краям физкультурной площадки, оставляя пространство посредине для подвижных игр. Рядом с физкультурной площадкой располагается плескательный бассейн для проведения оздоровительных и закаливающих водных процедур, площадью 21м2 п.2.14.
Для обучения детей правилам дорожного движения предусмотрено специальная площадка площадью 100м2. Для этих целей также используются кольцевые дорожки и тротуары.
Согласно п.2.12. для дошкольных групп отведены два общих участка для выращивания культурных и плодовых растений общей площадью 140м2.
Для хозяйственных нужд и удобного въезда, разгрузки автотранспорта запроектирована хозяйственная площадка с площадью 240м2. Подъезд к площадке устраиваются с прилегающей к ней улицы. Для проезда вокруг здания пожарной машины запроектирован объезд шириной 2,5м. Хоздвор, в том числе зона мусоросборника асфальтируются. Проезд вокруг здания, дорожки между площадками имеют щебеночное покрытия.
1.2.2. Вертикальная планировка
Вертикальная планировка территории, означает изменения её естественного рельефа для удовлетворения инженерных, транспортных нужд, требований благоустройства и застройки. Также вертикальная планировка тесно связана с горизонтальной планировкой и является её продолжениям с трансформацией рельефа территории. Для осуществления вертикальной планировки, производится земляные работы (срезка грунта выемки и перемещения грунт в насыпь, планировка откосов, уплотнения грунта). Так, как рельеф местности участка незначительный (превышение между горизонталями не превышает 50 см), объем земляных работ не большой.
1.2.3. Благоустройства и озеленение.
От благоустройства и озеленение участка в большой мере зависит правильная организация отдыха, оздоровления детей и осуществления программы учебно-воспитательной работы, проводимой на его территории.
На игровых площадках для младших ясельных групп выделяется отдельный участок для кормящих матерей, где устанавливают две скамьи для взрослых, пеленальный стол, урну. Игровые оборудование всех детских площадок размещается по периметру площадки (с учетом удобства пользования), оставляя в центре свободное место для массовых игр. Для подвижных игр предусматриваются горки-манежи, горки-скаты, качалки, качели, карусель, гимнастические лестницы и т.д.
Теневые навесы сооружаются по индивидуальным проектом и служат помимо функционального назначения также украшают территорию.
На физкультурной площадке устраивается полоса препятствий. Зимой часть физкультурной площадки можно заливать водой для устройства ледяной карусели, катка.
У входа в плескательный бассейн устраиваются ножные ванные шириной не менее 0,8м и глубиной 0,15м. В композицию плескательного бассейна включаются фонтанирующие устройства.
Территория участка комплекса озеленяется на 50%. Озеленение участка рассматривается не только как средство эстетического воздействия, но и как фактор, обеспечивающий благоприятные санитарно-гигиенические условия на участке и в здании, в том числе регулирующий инсоляцию, защиту от перегрева, ветра, пыли, шума, способствующий созданию и поддерживанию здорового микроклимата в помещениях здания и площадках участка. Озеленения участка включает насаждения кустарников, газонов, цветов, огородов - ясадников, плодовых деревьев. В саду - огорода высаживаются карликовые парод, фруктовых деревьев, а по периметру участка сожаются деревья рядовой посадки. Возле здания, у дорожек, главного входа высаживаются цветы. Территория участка ограждается изгородью высотой 1,6м.
1.2.4. Технико-экономические показатели.
Таблица 1.
Наименование
Показатели
Единицы измерения
Значения в %
1.Площадь участка
12096
м2
100
2. Площадь застройки
1742,58
м2
14,4
3.Площадь озеленения
6675,58
м2
55,19
4. Площадь дорог
1059
м2
8,75
5. Площадь детских площадок и теневых навесов
2620
м2
21,66
6.Плотность застройки
4362,58
м2
36,2
1.3. Объемно - планировочное решение
По общему композиционному решению, здание состоит из пяти блоков, соединенных между собой закрытыми переходами. Центральный блок, где располагаются пищеблок и зал для гимнастических занятий, имеет один этаж, а остальные блоки - двухэтажные. Форма и общие размеры здание в плане показаны на рис.1.1.
Здание рассчитано на 13 групп детей общей численностью 300 детей.
Объемно-планировочное решения здания включает три основные группы помещений: детских групп, общие для всех детей, медецинские и служебно-бытовые.
В помещениях детских групп располагаются четыре ясельные группы и девять дошкольных. Ясельные группы состоят из одной младшей группы (15 человек от 2 место до 1 года), одной средней возрастной группы (20 человек от 1 до 2 лет), и двух старших групп по 20 человек (от 2 до 3 лет). Все ясельные группы расположены на первом этаже и имеют самостоятельные ходы.
Рис.1.1. Схема здания в плане с общими размерами.
Дошкольные группы состоят из двух младших групп (от 3 до 4 лет), трех средних (от 4 до 5 лет) и четырех старших (от 5 до 6 лет). Все дошкольные группы рассчитаны по 25 человек и также имеют самостоятельные входы, совмещенные на две групповые ячейки.
Основными помещениями детских ячеек в ясельных группах являются приемная, игральная, спальня и туалетная, а в дошкольных - раздевальная, групповая, спальня и туалетная. Центральной, главной комнатой ячейки является групповая (игральная), она непосредственно связанна с остальными комнатами. Из приемной (раздевальной) дети попадают в групповую, а отсюда предусмотрены входы в буфетную, туалетную и спальню (рис. 1.2.).
Приемная (раздевальная)
Игральная (групповая)
спальня
Буфетная
Туалетная
Рис.1.2. Функциональна - планировочная схема групповой ячейки.
Приемная для младшей ясельной группы предназначена для кормления матерями грудных детей, пеленания детей и хранения детской одежды. Приемные для средних и старших ясельных групп и раздевальные дошкольных групп необходимы для переодевания детей, а также сушилки одежды обуви. В приемных и раздевальных предусмотрена встроекная мебель - шкафы для одежды детей и персонала группы. В шкафчиках для одежды детей предусматриваются устройство подсушки для одежды и обуви.
Игральная. В ясельных ячейках игральные комнаты предназначены для дневного пребывания детей. Здесь они проводят основную часть времени в организациях играх, свободном отдыхе и принимают пищу. Групповая для дошкольных групп предназначена для различных игр и занятий, рисования. Здесь размещают уголки живой природы, книжные и уголки рисования. Игральные и групповые имеют размеры в плане 5,87Х8,52м.
Спальня. Эти помещения предназначены сна детей днем, а также проведения закаливающих процедур. Спальни оборудуются кроватками, типа и габариты которых, принимаются в зависимости от возраста детей. Спальня для ясельных групп имеют размеры в плане 5,21Х5,7м, а спальни дошкольных групп 5,87Х8,52м.
Туалетные имеют важные значения для обучения детей первым гигиеническим навыками, уходу за собой, проведению закаливающих процедур. Туалетные делятся на умывальную и туалетную зоны. В старших дошкольных группах, уборные для мальчиков и девочек раздельные. В туалетной младшей ясельной группы размещаются: ванна, умывальник, слив, пеленальный столик, шкафчик для горшков. Во вторых и третьих группах раннего возраста размещаются: три умывальника(2 детских и 1 взрослый), унитаз, слив и шкафчики для горшков (в средней группе), а также поддан с душевой сеткой. В туалетных дошкольных групп в умывальной зоне находятся 4 умывальника, полотенце сушитель, а в туалетной зоне: 4 унитаза, поддан с душевой сеткой. Душевая кабина открыта (зашториваема) с одной или с двух сторон.
Буфетная. Буфетные предназначены для распределения пищи, мойки и хранения посуды на групп детей. Они представляют собой отдельные помещения с нормативной площадью 3,0 м2, оборудованные с рабочим столом, моечной раковиной, навесными шкафами и полочками для посуды.
Залы для музыкальных и гимнастических занятий. В здании запроектировано два раздельных зала - для музыкальных и гимнастических занятий. В гимнастическом зале проводятся занятия по ритмике, гимнастике, массовые игры, собрание персонала родителей и др. В зале для музыкальных занятий размещаются киноустановка, стационарная установка телевизора, диапроектор, магнитофон и пианино. Рядом с залом для музыкальных занятий расположена комната для занятий по развитию речи с применением технических средств обучения.
Медицинские и служебно-бытовые помещения. К медицинским помещениям относятся: медицинская комната, изоляторы и процедурный кабинет. В медицинской комнате проводятся периодические и плановые обследование детей, взвешивание, также текучий медицинский осмотр и профилактические лечебное обслуживание находящихся в группах детей. Изолятор состоит из приемной и двух палат. В изоляторе кратковременно, до прихода родителей, находятся дети подозреваемые заболевании. В туалетной изолятора имеются умывальник, поддон душевой сеткой и унитаз. Для медицинских помещений предусмотрен отдельный вход.
К служебно-бытовые помещениям относятся: кабинет заведующего, комната завхоза, комната персонала, хозяйственная кладовая, методический кабинет, пищеблок и подтирочная.
Кабинет заведующего активно посещается родителями, сотрудниками различных учреждений.
Методический кабинет предназначен для работы воспитателей с дидактическим материалом, изготовления наглядных пособий. В нём располагаются столы и стулья для воспитателей, шкафы и стеллажи для хранения книг, пособий.
В составе помещений пищеблока предусматриваются: кухня с раздаточной, моечная, заготовочный цех, кладовая сухих продуктов и овощей, загрузочная. Пищеблок запроектирован из расчета работы на сырье согласно п.3.58-п.3.60.
Постирочная. Постирочная запроектирована на обработку 0,26 кг белья в день на одно место, согласно п.3.61., постирочная имеет помещения стиральной, гладильной и кладовой чистого белья. Стены помещений постирочной облицовываются керамической плиткой на высоту 1,5м.
Для персонала лечебно-оздоровительного комплекса предусмотрена уборная и душевая комната.
1.3.1. Обоснование площадей помещений.
Состав и площади помещений групповых ячеек запроектированы в соответствии табл.3. и приведены в таблицу 1.1. дипломного проекта.
Таблица1.1
Наименование помещения
Площади помещений, м2
Нормативная
фактическая
На одно место
общая
На одно место
общая
1. групповая ячейка младшей ясельной группы:
-приемная
-игральная
-спальня
-туалетная
1,2
3,34
2,4
0,8
18
50
36
12
1,24
3,34
2,4
0,86
18,73
50,01
36
12,95
2. групповая ячейка средней и старшей ясельной группы:
-приемная
-игральная
-спальня
-туалетная
0,9
2,5
1,8
0,6
18
50
36
12
0,93
2,5
1,8
0,64
18,73
50,01
36
12,95
3. групповая ячейка дошкольных группы:
-раздевальная
-игральная
-спальня
-туалетная
0,72
2
2
0,64
18
50
50
16
0,7
2
2,01
0,65
18,40
50,01
50,37
16,32
Вывод: все помещения детских групповых ячеек удовлетворяют требования к площадям табл.3.
Перечень и площади служебно-бытовых и медицинских помещений приняты в соответствии табл.6,7,8 и 9, и приведены в табл.1,2. дипломного проекта.
Таблица 1,2.
Наименование помещения
Площадь, м2
нормативная
Фактическая
1. служебно-бытовые помещения:
- кабинет заведующего
- комната завхоза
- комната персонала
- хозяйственная кладовая
- кладовая чистого белья
- стиральная
- гладильная
- кухня
- моечная кухонной посуды
- кладовая сухих продуктов
- кладовая овощей
- загрузочная
9
6
12
12
10
18
12
34
6
6
8
6
10,29
10,29
13,56
12,00
10,35
20,88
12,33
41,09
7
11,44
11,22
6,38
2. медицинские помещения:
- медицинская комната
- процедурный кабинет
- приемная
- палата
10
8
6
6*212
10,21
8,10
10,56
6,17*212,34
Вывод: служебно-бытового назначения соответствует требованиям значений площадей.
Согласно таблице 4 площадь зала для гимнастических занятий, зала для музыкальных занятий 100,12 м2, методический кабинет 18 м2. В соответствии с п.3.46., площадь комнаты для развития речи имеет 36 м2.
1.3.2. Пожарная безопасность
В целях пожарной безопасности, согласно п.3.21 и 3,38, во всех групповых ячейках первого и второго этажа предусмотрены эвакуационные выходы через наружные открытия лестницы шириной 0,8м со сплошным ступенями. В здании предусмотрены внутренний противопожарный водопровод. Наружное пожаротушения предусматривается через пожарные гидранты от кольцевой сети. Автоматической пожарной сигнализацией оборудованы помещения групповых ячеек, зал музыкальных занятий, изолятор, административные помещения, сушильная гладильная, кладовые.
1.3.3. Технико-экономические показатели.
Таблица 1,3.
№
наименование
Единица измерения
Значения
1
Строительный объем V
м2
13369,93
2
Площадь застройки F3
м2
1742,58
3
Рабочая площадь Fp
м2
2052,23
4
Общая площадь F0
м2
2334,75
5
Коэффициент K1=FpF0
-
0,878
6
Коэффициент K2=VFp
-
6,51
1.4. Конструктивное решение
Стены. Несущими стенами здания являются поперечные и продольные стены (смешанная конструктивная схема). Наружные стены приняты толщиной 51 см из отборного силикатного кирпича с расшивкой швов. Внутренние стены в основном варианте из обыкновенного глиняного кирпича толщиной 250 и 380 мм. Наружные продольные стены выполняются из газосиликатных панелей полосовой разрезки.
Перегородки в помещениях кирпичные, толщиной 120 и 65 мм. Стенки также из обыкновенного глиняного кирпича пластического прессования.
Перемычки в стенах и перегородках сборные железобетонные по серии 1.138-10вып.1.
Перекрытия и покрытия. Для устройства перекрытий и покрытий применяются сборные железобетонные многопустотные плиты высотой 220 мм с круглыми пустотами, предусмотренные соответствующими ГОСТами для пролетов 2,4; 3; 4,8; 6 и 9 м. Для заполнения открытых участков после монтажа плит устраиваются монолитные участки перекрытий и покрытий.
Фундаменты здания ленточные и выполняются в сборно-монолитном варианте. Нижняя часть фундамента выполняются в монолитном варианте, а верхняя часть монтируется из сборных железобетонах блоков и блоков стен подвала по серии 1.112-5вып.2. Стены ниже отметки -0,620м выполняются из сборных блоков по ГОСТ 13579-78 с перевязкой блоков в каждом ряду и в местах пересечения стен.
Кровля рулонная четырехслойная на битумной мастике. Утеплитель кровли является насыпной керамзитовой гравий γ=800кгм3. Параизоляцией служит 1 слой рубероид.
Окна. Двери. Размеры окон запроектированы в соответствии с нормативными требованиями естественной освещенности и архитектурной композиции.
Стандартную конструкцию заполнения оконного приема 4-5мм. Окно состоит из коробки, подвижно закрепленных на ней остекленных отварных элементов переплетов и подоконной доски. В помещениям групповых, игральных и спален оконные проемы оборудуется верхними фундаментами.
Все двери запроектированы деревянные с разными конструкциями: глухие, остекленные, с одно и двухпольными колонами. Для остекления дверей применяется прозрачное или узорчатое стекло.
Для архитектурной композиции широко используются светопрозрачное ограждения из профильного стекла обрамленного в металлические профили.
Полы. В качестве утеплителя полов применяется легкий бетон и древесноволокнистые плиты уложенные в два слоя. В помещениях приемных, раздевальных, игральных, групповых и служебных помещений полы отделываются линолеумом на тканевой основе. Туалетные, буфетные отделываются линолеумом на каучиновой основе. В помещениях пищеблока, постирочной, душевых, санузлах полы отделываются керамической плиткой. Полы на ленточных площадках и в тальбурах мозаичные.
Отделка здания. Стены и перегородки помещений детских групп окрашиваются откидными красками. Туалетные на высоту 1,5м отделываются керамической плиткой. Стены кухни и постирочных помещений окрашиваются масляными красками. Остальные помещения окрашиваются известковыми белилами. Потолки кухни и постирочной окрашиваются масляными красками. Потолки в остальных помещениях имеют клеевую и известковую побелку.
Наружные участки кирпичных стен облицовываются лицвыми силикатным кирпичам. Цокольные и этажные стеновые панели отделываются керамической глазурованной плиткой.
1.5. Техническое оборудование
Холодное и горячие водоснабжения. Снабжение здания холодной водой предусматривается от наружной сети водопровода. Ввод водопровода d=100мм запроектирован на 1 этаже в помещении венткалиры. В здании запроектирован объединенный хозяйственно - питьевой и противопожарный водопровод. Разводящая сеть холодного и горячего водоснабжения прокладывается под потоком техподполья. Горячее водоснабжения предусматривается централизованные от внешнего источника. Система горячего водоснабжения принята тупиковая, предусмотрена циркуляция воды по магистралям и стоякам. На трубопроводе устанавливается элементы конвекторов типа КН20-3.2 для обогрева шкафчиков подушки одежды и полотенцесушитель. Горячая вода подается к умывальником, видуарам, душевым сеткам, мойкам, стиральным машинном.
Канализация. В здании запроектированы две раздельные системы канализации: хозяйственно-фекальная и производственная для отведения сточных вод пищеблока.
Теплоснабжения. Теплоснабжения здания осуществляется от наружных тепловых сетей с теплоносителем, имеющие параметры 150 до 90 ۫С для систем отопления. Ввод теплосети осуществляется в помещение узла управления. Отопительные приборы устанавливаются под окнами и у стен и в помещениях с требованием детей ограждаются.
Вентиляция. Центробежные вентиляторы установок В1,В2 размещаются в вытяжной камере. Калориферы присоединяются к тепловым сетям с использованием обратного теплоносителя системы отопления. Вытяжные каналы естественной вентиляции располагают во внутренних стенах.
Электроснабжения осуществляется двумя кабельными взаимно-резервируемыми линиями напряжением 380220в, три глухозаземленной нейтрами трансформаторов подстанции. Проектом предусмотрено рабочее, аварийное и дежурное освещения, выполняемые светильниками и лампами накаливание.
Телефонизация. Для телефонизации вводится 10-парный телефонный кабель от городской телефонной сети. Телефонами оборудуется кабинет заведующего, комната завхоза и комната персонала.
Телевидение. Для приема телевизионных передач на кровле устанавливается телевизионная антенна. Для более четкого приема телесигналов устанавливаются антенный усилитель.
1.6. Теплотехнический расчет
Теплотехнический расчет производим в соответствии с нормами.
Исходные данные для расчета наружных стен:
Температура наиболее холодных суток tн`=-25℃;
Температура наиболее холодной пятидневки tн5=-20℃;
Температура внутри помещений здания tвн=23℃;
Коэффициент теплообмена на внутренней поверхности ограждения αB=8.7 табл.4;
Коэффициент теплообмена на наружной поверхности ограждения αн=23 табл.6;
Нормативный температурный переход ∆tн=6℃ табл.2;
Поправочный коэффициент n=1 табл.3.
1.6.1. Расчет наружной кирпичной стены.
Зададимся условием массивности: 4=Д=7. При этом условии за наружную расчетную температуру примем среднесуточную:
tнср=tн`+tн52=-25-202=-22,5℃ (1.1.)
Находим требуемое сопротивления теплопередачи:
R0тр=n(tдн-tнср)∆tн*αв=1*(23--22.5) 6*8.7=0.872м2℃Вт (1.2.)
Рис.1.3. Конструкции наружных стен:
А) кирпичная стена; 1- слой отборного силикатного кирпича, 2-слой кладки пустотелого кирпича, 3-слой гипсоперлитовой штукатурки;
Б) стеновая панель из газосикатобетона.
Для следующей стадии расчета выписываем характеистики материлов и заносим в табл.1.6.1.
Таблица1.6.1.
Наименования материала
γ, кгм3
ג, Втм2℃
S, Втм2℃
1. силикатный кирпич
1800
0,76
9,77
2. пустотелый силикатный кирпич
1500
0,7
8,59
3. штукатурка гипсоперлитовая
600
0,19
3,24
4. газосиликатобетон
800
0,33
4,92
Для определения толщины σх кладки пустотелого силикатного кирпича составляем соотношения:
R0тр=1αβ+δ1ג1+δхג2+δ3ג3+1αн; (1.3.)
0,872=18,7+0,120,76+δх0,7+0,0250,19 +123 ;(1.4.)
отсюда δх=0,296м. Толщину кладки из пустотелого кирпича принимаем 380 мм, отсюда общая толщина кирпичной кладки 380+120+10=510мм.
Подсчитываем значения массивности по формуле:
Д=S1*R1+S2*R2+S3*R3, (1.5.)
где R1; R2; R3 - термическое сопротивления отдельных слоев наружных стен: R=δג;
S1; S2; S3 - расчетные коэффициент теплоусвоения материала отдельных слоев стены.
Д=9,77*0,120,76+8,59*0,380,7+3,24 *0,0250,19=6,63 (1.6.)
4=6,63=7
Условие массивности соблюдено, расчет произведен верно.
1.6.2. Расчет стеновой панели
Зададимся условием массивности: Д4, при этом условии за наружную расчетную температуру принимаем tн`=-25℃.
Находим требуемое сопротивления теплопередачи:
R0тр=n(tдн-tнср)∆tн*αв=1*(23--25)6* 8.7=0.919м2℃Вт (1.7.)
Для определение толщины панели δх составляем соотношение:
R0тр=1αβ+δхג+1αн (1.8.)
0,919=18,7+δх0,33+123, отсюда δх=0,250м. (1.9.)
Принимаем толщину панели δ=250 мм.
Значения массивности:
Д=S*δג=4.92*0.250.33=3.72H (1.10.)
Условие массивности соблюдено, расчет произведен верно.
1.6.3. Расчет утепления кровли.
Рис.1.4. Конструкция кровли: 1-4слоя рубероида; 2-цементнопесчанная стяжка; 3- утеплитель насыпной керамзит γ=800 кгм3; 4- плиты покрытия; 5-пароизолятор.
Для расчета выписываем характеристики материалов кровли и заносим в табл.1.6.2.
Таблица 1.6.2.
Наименования материала
γ, кгм3
ג, Втм2℃
S, Втм2℃
1. плиты покрытия δ=220 мм
2400
1,65
16,77
2. насыпной керамзит δх
800
0,24
3,36
3. рубероид δ=0,002 м
600
0,17
3,53
4. цементно-песчанная стяжка δ=0,01 м
2500
0,58
9,6
Зададимся условием массивности: 4=6,63=7, при этом за наружную расчетную температуру принимаем среднесуточную tнср=-22,5℃.
Требуемое сопротивления теплопередаче:
R0тр=n(tдн-tнср)∆tн*αв=1*(23--22,5) 4*8.7=1.307м2℃Вт (1.11.)
Для определения толщины слоя утеплителя.
Составляем соотношения:
R0тр=1αβ+δ1ג1+δхג2+δ3ג3+δ4ג4+1αн (1.12.)
1,307=18,7+0,121,65+δх0,24+0,010,58 +0,0250,17+123 ; (1.13.)
отсюда δх=0,23м;
Проверяем условие массивности: 4=Д=7.
Д=S1*R1+S2*R2+S3*R3+S4*R4, (1.14.)
Д=16,77*0,221,65+3,360,230,24+9,60, 010,58+3,530,002*50,17=5,67
4=5,67=7
Условие массивности соблюдено, расчет произведен верно.
2. Расчетно-конструктивная часть
2.1. Общие сведения
Несущими конструкциями здания являются стены - поперечные и продольные (смешанная конструктивная схема).
Перекрытия здания из сборных железобетонных крупнопанельных плит с крупными пустотами.
Фундаменты здания ленточные, монолитные из бетона класса В15.
В здании в пересечении осей И и Ж с осью 5 запроектирована монолитная железобетонная рама РМ1 пролет 6,3м. Рама запроектирована исходя из архитектурно-строительных и конструктивных соображений. Материалом для рамы служит бетон класса В15 и арматура класса АIII по ГОСТ 5761-82*.
Высота этажа здания 3м. Здание имеет техподполье с высотой потолка 1,8м. Стены техподполье из бетонных стеновых блоков.
Здание относится к первому классу ответственности. Коэффициент надежности по назначению γn=1.
Район строительства здания является сейсмичным.
2.2. Расчет многопустотной плиты по предельной состоянием первой и второй группы
а) Расчетный пролет и нагрузки.
Расчетный пролет плит l0=9.72м. Подсчет нагрузок на 1м2 перекрытия приведем в табл. 2.1.
Нормативных и расчетные нагрузки на 1м2 перекрытия.
Таблица 2.1.
Нагрузки
Нормативная нагрузка, Нм2
Коэффициент надежности по нагрузке
Расчетная нагрузка, Нм2
Постоянная:
Линолеум на мостике
γ=1800 кгм3
Легкий бетон γ=1100 кгм3
Пергамин 1 слой γ=600 кгм3
Минираловатые плиты
γ=150 кгм3, δ=80мм.
Собственный вес плиты многопустотной с круглыми пустотами
70
550
12
120
3000
1,1
1,3
1,1
1,1
1,1
80
715
13
132
3300
Итоги
Временная
В том числе: длительная
кратковременная
3752
4000
1200
2800
1,2
1,2
1,2
4240
4800
1440
3360
Полная нагрузка
В том числе:
постоянная и длительная
кратковременная
7752
4952
2800
-
-
-
9040
-
-
Расчетная нагрузка на 1м2 при ширине плиты 1,5м с учетом коэффициента по назначению здания γn=1 (1-й класс здания): постоянная g=4.24*1.5*1=6.36 кНм; полная g+υ=9.04*1.5*1=13.55кНм; υ=4,8*1.5*1=7,2кНм.
Нормативная нагрузка 1м2: постоянная g=3,75*1.5*1=5,62 кНм; полная g+υ=7,75*1.5*1=11.62кНм; в том числе постоянная и длительная 4,528*1.5*1=7,43кНм.
Рис.2.1. Многопустотная плита.
б) Усилия от расчетных и нормативных нагрузок.
От расчетной нагрузки М=g+υ*l028=13.56*8.7228=128 кН*м; Q=g+υ*l08=13.56*8.728=60кН. От нормативной и полной нагрузки М=11,62*8.7228=110 кН*м; Q=11,62*8,722=60кН. От нормативной постоянной и длительной нагрузок М=7,43*8.7228=70,6 кН*м.
в) Установления размеров и сечения плит (рис.2.1.).
Высота сечения многопустотной (8 круглых пустот диаметром 143 мм) предварительно напряженной плиты h≈l040=87240≈22см; рабочая высота сечения h0=h-a=22-3=19 см. Размеры: толщина верхней и нижней полок (22-14,9)·0,5=3,55 см. Ширина ребер: средних 3см, крайних 4,4см. В расчетах по предельном состояниям первой группы расчетная толщина сжатой полки таврового сечения ff1=3.55; отношения hf1h=3.5522=0.160.1, при этом в расчетах вводится вся ширина полки bf1=146 см; расчетная ширина ребра b=146-8·14,9=26,8 см.
г) Характеристика прочности бетона и арматуры.
Пустотную предварительно напряженную плиту армирует стержневой арматурой класса A-V с электротермическим напряжениям на упоры. К трещиностойкости плиты предъявляют требования 3-й категории. Изделие
подвергают тепловой обработке при атмосферном давлении.
Бетон тяжелой класса В35. Согласно приложение 1.4. призменная прочность нормативная Rbn=Rb.scr=25.5 МПа, расчетная Rb=19.5 МПа; коэффициент условий работы бетона γb2=0.9; нормативное сопротивления при растяжении Rbtn=Rbt.ser=1.95 МПа, расчетная Rbt=1.3МПа; начальный модуль упругости бетона E=34500 МПа. Передаточная прочность бетона Rbp устанавливается так, чтобы при обжатии отношение напряжений: υврRвр=0.75.
Преднапрягаемая рабочая арматура класса A-V, нормативная сопротивления Rsc=785 МПа, расчетное сопротивления Rs=680 МПа; модуль упругости Es=190000 МПа. Предварительное напряжения арматуры принимаем ровным σsp=0.6Rsn=0.6·785=470 МПа.
Проверяем условие:
σsp+p=Rsn, (2.1)
где р=30+360l- при электротермическим способе напряжения (l-длина нормативного стержня, принимая как расстояние между наружными гранями упоров, м);
р=30+3608,8=71 МПа; σsp+р=470+71=541Rsn=785 МПа - условие выполняется.
Вычисляем предельное отношение предварительного напряжения по формуле:
∆γsp=05*pσsp1+1Пр; (2.2.)
где Пр-число напрягаемых стержней в сечении элемента.
∆γsp=05*714701+19=0,10.
Коэффициент точности напряжения при благоприятном влиянии предварительного напряжения вычисляем по формуле:
γsp=1-∆γsp; (2.3.)
γsp=1-0,1=0,8
При проверке по образованию трещин в верхней зоне плиты при обжатии принимают γsp=1+0,1=1,1. Предварительные напряжения с учетом точности натяжении σsp=0,9·470=423 МПа.
д) Расчет прочности плиты по сечению, нормальному к продольной оси, М=128 кН·м.
Вычисляем αm=MRb*bf1*h02;
αm=128000000,9*19,5*146*192100=0,13 8.
По таблицы 3.1. находим ξ=0,149; х=ξ*h0=0.149*19=2.833.55 нейтральная ось проходит в пределах сжатой полки ζ=0,926.
Рис.2.2. Сечение тавровое с полной в сжатой зоне.
Характеристики сжатой зоны ω=0.85-0*.008Rb=0.85-0.008*0.9*19.5 =0.71.
Граничная высота сжатой зоны определяем по формуле:
ζR=ω1+σSRσsw(1-ω1.1) (2.4.)
где σSR=Rs-σsp- напряжения в арматуре с физическим пределом текучести, σSR=680+400-423=657; ∆σsp=0; в знаменотеле σsw=500 МПа, поскольку γf21.
ζR=0.711+6575001-0.711.1=0.484
Коэффициент условии работы, учитывающий сопротивления напрягаемой арматуры выше условного предела текучести определяем по формуле:
γs6=η-η-1*2ζζR-1; (2.5.)
где η=1,15- для арматуры класса AV; принимают γs6=η=1,15.
γs6=1,15-1,15-1*2*0,1490,484-1=1,20 η.
Вычисляем площадь сечения растянутой арматуры.
As=Mγs6*Rs*ζ*h0=128000001.15*680*0. 926*19=9.3см2,
Принимаем рабочую арматуру 9∅12 с площадью As=10,18 см2.
е) Расчетную прочности плиты по сечению, наклонному к продольной оси, Q=60 кН.
Определяем значения коэффициента Yn, учитывающего влияние продольных сжимающих сил N=376.6 кН по формуле:
Yn=0.1NRbt*b*h0=0.5 (2.6.)
Yn=0.1*3766001.3*26.8*19100=0.485= 0.5
Проверяем, требуется поперечная арматура по расчету из условия:
Qmax=2.5Rbt*b*h0 (2.7.)
60*103=2.5*1.3*26.8*19100=165.4·10 3;
условие удовлетворяется.
При q1=q+ϑ2=6.36+7.22=9.96 Нсм.
При равномерно-распределенной нагрузке, если выполняется следующее условие:
0.16*Yb41+Yn*Rbt*bq1; (2.8.)
0.16*1.51+0.485*1.3*26.8100=1221 Нсм99.6 Нсм;
принимаем сечение c=2.5*h0=2.5*19=47.5 см.
Поперечная сила в вершине наклонного сечения определяется по формуле:
Q=Qmax-q1*l (2.9.)
Q=60*103-99.6*47.5=55.3*103 Н;
Теперь проверяем следующее условие согласно по формуле:
Q=Yb41+Yn*Rbt*b*h02c
55.3*103=1.5*1.46*1.3*26.8*19247.5 =57.98*103 H
Следовательно, поперечной арматуры по расчету не требуется. Поперечную арматуру предусматриваем из конструктивных условий.
На при опорных участках длиной l4 арматуру устанавливаем ∅4Вр-I с шагом s=h2=222.2=10см. В средней (12) части пролета l2=4,4 м для связи стержней каркаса по конструктивным соображениям ставим поперечные стержни ∅4Вр-I с шагом s=0.5м.
2.2.1.Расчет многопустотной плиты по предельным состоянием второй группы
а) Геометрические характеристики проведенного сечения. Круглое очертания пустот заменяем эквивалентным квадратным со стороной h=0.9d=0.9·14.9=13.42 см. Толщина полок эквивалентного сечения hf`=hf=22-13.42*0.5=4.29 см. Ширина ребра 146-8·13,42=38,72 см. Ширина пустот 146-38,72=107,28. Площадь приведенного сечения Aved=146*22-107.28*13.42=1774 см2.
Расстояния от нижней грани до центра тяжести приведенного сечения y0=0,5h=0.5*22=11 см.
Момент инерции сечения (симметричного): Ired=146*22312-107,28*13.41312=1080 00см2.
Момент сопротивления сечения по нижней зоне Wred=Iredy0=10800011=9800см3; тоже, по верхней зоне
Wred=9800см2.
Расстояние от ядровой точки, наиболее удаленной от растянутой зоны (верней), до центра тяжести сечения определяем по формуле:
r=Yn*WredAred; (2.10.)
где, Yn=1.6-σврRb,ser; (2.11.)
Yn=1.6-0.75=0.85;
r=0.85*98001774=4.69 см;
тоже, наименее удаленной от растянутой зоны (нижней) rinf=4.69 см.
Отношение напряжения в бетоне от нормативных нагрузок и усиления обжатия к расчетному сопротивлению бетона для предельных состояний второй группы предварительно принимаем σврRb,ser=0,75.
Упругопластический момент сопротивления по растянутой зоне определяем по формуле:
Wpe=γ*Wred, (2.12.)
где коэффициент γ учитывает влияние неупругих деформаций бетона растянутой зоне (для таврового сечений) с полкой в растянутой зоне при 2bf`b=bfb=14638.72=3.76; γ=1.5;
Wpe=1.5*9800=14700см3;
упругопластический момент сопротивления по растянутой зоне в стадии изготовления и обжатия Wpe`=14700см3.
б) Потери предварительного напряжения арматуры. Расчет выполняем в соответствии с рекомендациями. Коэффициент точности напряжения арматуры при этом принимаем γsp=1. Потери от релаксации напряжений в арматуре при электротермическом способе натяжения σ1=0,03σsp=0.03*470=14.1 МПа. Потери от температурного перепада между натянутой арматурой и упорами σ2=0, так как при пропаривании форма с упорами нагревается вместе с изделием.
Усилие обжатия
P1=Asσsp-σ1=10.18*470-14.1=464100 Н=464.1 кН.
Эксцентриситет этого усилия относительно центра тяжести сечения lop=11-3=8 см. Напряжения в бетоне при обжатии определяем по формуле:
σвр=PAred+P*lop*y0Ired (2.13.)
σвр=4641001774+464100*8*11108000=6. 4 МПа
Устанавливаем значение передаточной прочности бетона из условия: σврRвр=0,75; Rвр=6,40,75=8,59; принимаем Rвр=17,5 МПа, тогда отношения σврRвр=6,417,5=0,36.
Вычисляем сжимающие напряжения в бетоне на уровне центра тяжести площади напрягаемой арматуры от усилия обжатия (без учета момента от веса плиты).
σвр4641001774+464100*82108000*100=5 ,36 МПа.
Потери от быстронатекающей ползучести при
σврRвр=5,3617,5=0,3, и при α0,3; σ=40*0,3=12 МПа.
Первые потери: σlos1=σ1+σ6=14.1+12=26.1 МПа. C учетом σlos1, напряжения σвр=3.55 МПа; σврRвр=3.5517.5=0.2.
Вторые потери: от усадки бетона σ8=35 МПа, от ползучести бетона σ9=150*α*σврRвр=150*0.85*02=25.5 МПа;
σlos2=σ8+σ9=35+25.5=60.5 МПа. Полные потери
σlos=σlos1+σlos2=26,1+60,5=86,6 МПа. Суммарные потери
σlos=100 МПа.
Усилия обжатия с учетом полных потерь:
P2=Asσsp-σlos=10.18*470-100*100=376 .6 кН.
в) Расчет по образованию трещин, нормальных к продольной оси. Выясняем необходимость проверки по раскрытию трещин. При этом для элементов, к трещеностойкости которых предъявляют требования 3-й категории, принимают значения коэффициентов надежности по нагрузки γf=1; М=110 кН·м. По формуле:
M=Mcrc (2.14.)
Вычисляем момент образования трещин по приближенному способу ядровых моментов по формуле:
Mcrc=Rbt,ser*Wpe+Mrp (2.15.)
где ядровый момент усилия обжатия при γsp=0.9, определяем по формуле:
Mrp=P2*lop+r, (2.16.)
Mrp=0.9*376600*8+4.69=4301150 Н·см
Поскольку Mcrc=1,95*14700*100+4301150=7167650 Н·см=71,6 кН·мМ=110 кН·м; трещины в растянутой зоне образуется. Следственно, необходим расчет по раскрытию трещин.
Проверяем, образуется ли начальные трещины в верхней зоны плиты при её обжатии при значении коэффициента точности натяжения γsp=1.1.
Расчетное условие:
P1lop-rinf=Rbtp*Wpe`; (2.17.)
0.9*4641008-4.69=1382554 Н·см;
Rbtp*Wpe`=1*14700100=1470000 Н·см;
1382554Н·см1470000 Н·см - условие удовлетворяется, начальные трещины не образуется; здесь Rbtp=1 МПа - сопротивления бетона растяжению, соответствующее передаточной прочности бетона 17,5 МПа.
г) Расчет по раскрытию трещин, нормальных к продольной оси. Предельная ширина раскрытия трещин определяется по таблице 2.1., непродолжительная acrc1=0,3 мм, продолжительная acrc2=0,2 мм.
Изгибающие моменты от нормативных нагрузок: постоянной и длительной М=70,6 кН·м; полной М=110 кН·м
Рис.2.3.
Приращение напряжений в растянутой арматуре от действия постоянной и длительной нагрузок определяем по формуле:
σs=(M-P*z1*lsp)Ws (2.18.)
где z1≈h0-0.5hf`=19-0.54.292=17.92 см - плечо внутренней поры сил; lsp=0 - усилие обжатие Р, приложенное в центре тяжести площади нижней напрягаемой арматуры; Ws=As*z1=10,18*17,92=182,4 см3 - момент сопротивления по растянутой арматуре.
σs=7060000-376000*17,92182100=17,6 МПа.
Приращение напряжений в арматуре от действия полной нагрузки:
σs=11000000-376000*17,92182,4100=23 4 МПа.
Ширина раскрытия трещин от непродолжительного действия полной нагрузки по формуле:
acrc1=203,5-100μδ*η*φlσsEs*3d (2.19.)
где μ=Asbh0=10.1826.8*19=0.0199; коэффициент армирования сечения; δ - коэффициент, принимаемый для изгибаемых элементов 1; η - коэффициент, зависящий от вида и профиля продольной растянутой арматуры, для AV, η=1; φl - коэффициент учитывающий длительность действия нагрузок φl=1;
acrc1=203,5-100μδ*η*φlσsEs*3d==20*3 ,5-100*0,0199*1*1*1*234190000312=
=0,08 мм.
Ширина раскрытия трещин от непродолжительного действия постоянной и длительной нагрузок acrc`=20*3,5-100*0,0199*1*1*1*23419 0000312=0,0064 мм; ширина раскрытия трещин от постоянной и длительной нагрузок.
acrc2=20*3,5-100*0,0199*1*1*1,5*234 190000312=0,0096 мм.
Непродолжительная ширина раскрытия трещин:
acrc=acrc1-acrc1`+acrc2=0.08-0.0064 +0.0096=0.0830.3 мм;
продолжительная ширина раскрытия трещин
acrc=acrc2=0,00960,02 мм.
д) Расчет прогиба плиты. Прогиб определяем от постоянной и длительной нагрузок, предельный прогиб f=e200=880200=4.4 см - согласно таблице 2.3. Вычисляем параметры, необходимые для определения прогиба плиты с учетом трещин в растянутой зоне. Заменяющий момент равен изгибающему моменту от постоянной и длительной нагрузок М=70,6 кН·м; суммарная продольная сила ровна усилию предварительного обжатие с учетом всех потерь и при γsp=1. Суммарное усилие от внешней нагрузки и предварительного обжатия Ntot=P2=376.6 кН; эксцентриситет MNtot=ltot=7060000376600=18.74 кН; Ye=0.8 - при длительном действии нагрузок; определяем коэффициент Ym по формуле:
Ym=Rbtn*WpeM-Mrp; (2.20.)
Ym=1,95*147001007060000-4301150=1,0 41;
Ym-принимаемf равным 1, коэффициент, характеризующий неравномерность деформации растянутой арматуры на участке между трещинами по формуле:
ψs=1.25-Ye*Ym-1-Ym2(3.5-1.8*Ymh0lto t); (2.21.)
ψs=1,25-0,8*1=0,451.
Вычисляем кривизну оси при изгибе по формуле:
1r=Mh0z1ψsEsAs+ψbv*EbAb-Ntot*ψsh0Es As; (2.22.)
где ψb - коэффициент принимаемый при длительном и кратковременном действии нагрузки равным 0,9 υ=0,15, коэффициент зависящий от характера действующей нагрузки;
Ab=146*4,29=626 см2-при As`=0 и допущении, что ξ=hf`h0;
1r=706000019*17,921000,45190000*10, 18+0,90,15*34500*626-
-376600*0,4519*190000*10,18(100)=3, 68*10-5.
Вычисляем прогиб по формуле:
f=548*e02*1r; (2.23.)
f=548*8722*3.68*10-5=2.91см4.4 см.
Вывод: прогиб плиты удовлетворяет требования норм.
е) Проверка плиты на монтажные работы
Панель имеет четыре монтажные петли из стали A-I, расположенные на расстоянии 800 мм от концов панели. С учетом коэффициента динамичности kd=1.4 расчетная нагрузка от собственного веса панели.
q=kd*γf*gnн*b, (2.24.)
где gnн- нормативный собственный вес плиты.
q=1,4*1,1*3000*1,5=6930 Нм
Изгибающий момент консольной части панели:
M=ql122=6930*8022=2218 Н·м.
Этот момент воспринимается продольной монтажной арматурой каркасов. Пологая, что z1=0,9h0, требуемая площадь сечения арматуры:
As=Mz1*Rs=2218000.9*19*365(100)=0.3 6 см2.
Принимаем арматуру 4∅6 AIII, As=1.13 см2.
Усилия на одну плиту составляет:
N=ql2=6930*8.82=30492 Н.
Площадь сечения арматуры петли
As=Nls=30492210100=1.45 см2.
Принимаем петли диаметром 14 мм.
2.3. Расчет монолитной одноэтажной рамы
Из архитектурно -планировочных и конструктивных соображений в осях Ж-И в пересечении с 5 предусматриваем однопролетную одноэтажную монолитную раму РМ-1.
Расчетный вес стены лежащей на раме:
gстпог=0,25*3*1*1800+0,04*1*3*2200* 1,1=1775кгм=17750Нм
Расчетная погонная нагрузка на раму от постоянной нагрузки
gnпог=bгр*Σgnp+gстпог, где bгр=62+1,5=4,5 м;
gnпог=4,5*11585+17750=69882,5=69,9 кНм;
От временной нагрузки gврпог=bгр*Σgврp=4,5*4300=19350 Нм=19,35 кНм.
Сбор нагрузок на раму
Таблица 2.3.
Нагрузки
Нормативная нагрузка, Нм2
Коэффициент надежности по нагружению
Расчетная нагрузка, Нм2
1
2
3
4
1. От перекрытия
А. Постоянная:
-слой гравия в топленного мостику
-4 слоя рубероида на дегтевой мостике δ=16 мм,γ=600кгм3.
-цементная песчаная стяжка δ=10 мм,γ=2200кгм3.
-насыпной керамзит δ=230 мм, γ=800кгм3.
-пароизоляция
-многопустотная панель покрытия
160
96
220
1840
50
3000
1,2
1,2
1,3
1,2
1,2
1,1
192
115
290
2200
60
3300
Итого
Б. Временная снеговая (1-район) p0=50 кгсм2
5366
500
-
1,4
6157
700
Всего от перекрытия
5866
-
6857
2. От покрытия
А. Постоянная
-линолеум на мостике
γ=1800кгм3.
-легкий бетон δ=50 мм,
γ=1100кгм3.
-водонепроницаемая бумага δ=2 мм, p=600кгм3.
-многопустотная панель перекрытия
-от перегородки
72
550
12
3000
1200
1,1
1,3
1,1
1,1
1,1
80
715
13
3300
1320
Итого
Б. Временная полезная
Длительная
Кратковременная
4834
3000
1200
1800
-
-
-
-
5428
3600
1440
2160
Всего от покрытия
7834
-
9028
Всего
Σgnн=10200
-
Σgnп=11585
Σgврн=3500
-
Σgврп=4300
2.3.1. Определение нагрузок на раму
Изгибающие моменты определяем коэффициент k.
k=ieii; i1=I1h; i2=I2h.
Задаемся сечением стойки 40Х40 см и ригеля 40Х50 см
i1=I112=40412*520=410,25 см;
i2=I212=40*50312*630=662 см;
k=662410,25=1,612
MA=Mc=12+k*gl212;
MB=MD=12+k*gl26.
Определяем моменты в раме от постоянной нагрузки:
MAn=Mc=12+1.612*69.9*6.3212=64 кН·м;
MBn=MD=12+1.612*69.9*6.326=128 кН·м;
от временной
MBвр=MD=12+1.612*19,35*6.326=35,43 кН·м;
MAвр=Mc=12+1.612*19,35*6.3212=17,72 кН·м.
Момент от полной нагрузки.
Mпол=Mn+Mвр
Момент в середине ригеля M=ql224;
От постоянной нагрузки Mn=69,9*6,3224=115,6 кН·м;
От временной нагрузки Mвр=19,35*6,3224=32 кН·м;
От полной нагрузки Mпол=115,6+32=147,6 кН·м.
Момент от полной нагрузки в точке B и D:
Mn=128+35,43=163,43 кН·м;
В точке A и C:
Mn=64+17,72=81,72 кН·м.
Поперечная сила в ригеле:
Q=gl2+M0-MBl=69.9+1.35*6.32+-163.43 -(-163.43)2=281 кН.
Рис.2.7. конструктивная схема монолитной рамы.
Рис 2.8. Расчетная схема рамы РМ-1.
Рис.2.9. Эпюра моментов от полной нагрузки.
Распор возникающий в опорах рамы от полной нагрузки:
H=32+k*gl21lh (2.40.)
H=32+1.612*69.9+19.35*6.3212*5.2=47 .14 кН.
Продольная сила N в сечении 1-1 от постоянной нагрузки, при грузовой площади Aгр=6.3*4.5=28.35 м2.
N1-1n=Σgnp*Aгр=11.585*28.35=328.32 кН.
В сечении 2-2 постоянной нагрузки:
N2-2n=N1-1n+γf*Gстойк.H, (2.41.)
Gстойк.H=bст*hст*h*γжб*γn=0.4*0.4*5 .2*25*1=20.8 кН;
N2-2n=328,32+1,1*20,8=351,2 кН.
Продольная сила N в сечении 1-1 от временной нагрузки:
N1-1вр=Σgврp*Aгр=4,3*28,35=121,9 кН.
В сечении 2-2 от временной нагрузки:
N2-2вр=121,9+1,1*20,8=144,78 кН.
Продольная сила N в сечении 1-1 от полной нагрузки:
N1-1пол=328,32+121,9=450,2 кН
В сечении 2-2 от полной нагрузки:
N2-2пол=450,2+1,1*20,8=473 кН.
... продолжение
Вы можете абсолютно на бесплатной основе полностью просмотреть эту работу через наше приложение.
Похожие работы
Дисциплины
- Информатика
- Банковское дело
- Оценка бизнеса
- Бухгалтерское дело
- Валеология
- География
- Геология, Геофизика, Геодезия
- Религия
- Общая история
- Журналистика
- Таможенное дело
- История Казахстана
- Финансы
- Законодательство и Право, Криминалистика
- Маркетинг
- Культурология
- Медицина
- Менеджмент
- Нефть, Газ
- Искуство, музыка
- Педагогика
- Психология
- Страхование
- Налоги
- Политология
- Сертификация, стандартизация
- Социология, Демография
- Статистика
- Туризм
- Физика
- Философия
- Химия
- Делопроизводсто
- Экология, Охрана природы, Природопользование
- Экономика
- Литература
- Биология
- Мясо, молочно, вино-водочные продукты
- Земельный кадастр, Недвижимость
- Математика, Геометрия
- Государственное управление
- Архивное дело
- Полиграфия
- Горное дело
- Языковедение, Филология
- Исторические личности
- Автоматизация, Техника
- Экономическая география
- Международные отношения
- ОБЖ (Основы безопасности жизнедеятельности), Защита труда
