Месторождение тенгиз

Дисциплина: Нефть, Газ
Тип работы: Дипломная работа
Бесплатно: Антиплагиат
Объем: 113 страниц
В избранное:

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 3

1. ГЕОЛОГИЧЕСКАЯ ЧАСТЬ 4

1. 1 Общие сведения о месторождении 4

1. 2 История геологической изученности и разработки месторождения 5

1. 3 Стратиграфия 9

1. 4 Тектоника 15

1. 5 Нефтегазоносность 18

1. 6 Водоносность 21

2. ТЕХНИКО-ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 22

2. 1 Основные положения проекта опытно-промышленной эксплуатации 22

2. 1. 1 Обоснование расчетных моделей пластов, их геолого-физических характеристик, выбор режима разработки 22

2. 1. 2 Обоснование расчетных вариантов разработки и их исходные характеристики 28

2. 2 Анализ текущего состояния разработки и эффективность применения методов повышения нефтеизвлечения. 30

2. 3 Характеристика работы фонда скважин, выбор способа эксплуатации, описание оборудования для фонтанной эксплуатации 34

2. 3. 1 Фонд скважин на месторождении Тенгиз 34

2. 3. 2 Выбор способа эксплуатации скважин 35

2. 3. 3 Оборудование при фонтанной эксплуатации 37

2. 4 Осложнения при эксплуатации на месторождении Тенгиз 43

2. 4. 1 Коррозия и методы ее предупреждения 43

2. 4. 2 Межколонные давления (МКД) на месторождении Тенгиз 47

2. 5 Подбор оборудования и выбор оптимального режима для фонтанирования 49

2. 5. 1 Расчет диаметра фонтанного подъемника 49

2. 5. 2 Расчет минимального забойного давления фонтанирования 50

3. ЭКОНОМИЧЕСКАЯ ЧАСТЬ 53

3. 1 Экономический эффект проекта опытно-промышленной эксплуатации месторождения Тенгиз 53

3. 2 Расчет годового экономического эффекта от внедрения Комплексного ингибитора 58

4. ОХРАНА ТРУДА 64

4. 1 Охрана труда 64

4. 2 Средства индивидуальной защиты 64

4. 3 Техника безопасности при работе со вспомогательным оборудованием 68

4. 4 Вредные химические вещества 73

4. 5 Электробезопасность 76

4. 6 Пожарная безопасность 78

5. Охрана окружающей среды 80

5. 1 Характеристика предприятия как источника загрязнения атмосферы 80

5. 2 Параметры выбросов вредных веществ в атмосферу от существующего оборудования 81

5. 3 Оценка вклада в существующее загрязнение атмосферного воздуха объектов разработки 83

5. 4 Современное состояние почв и грунтов 83

5. 5 Современное состояние вод 84

5. 6 Охрана земельных ресурсов 87

5. 7 Определение границ санитарно-защитной зоны (СЗЗ) 90

СПИСОК ЛИТЕРАТУРЫ 93

Приложение А 94

АННОТАЦИЯ

Главная цель этого дипломного проекта заключается в выборе метода и в подборе оборудования для капитального ремонта скважин на месторождении Тенгиз. Выбор типа капитального ремонта зависит от его эффективности использования и определении забойного давления что определяет правильное использование пластовой энергии. Также подбор оборудования заключается в расчете диаметра насосно-компрессорной трубы.

Кроме расчета и подробного описания состояния разработки и технологии добычи на месторождении, в дипломном проекте описывается геологическое строение Тенгизского месторождения.

В экономической части приводится расчет экономической эффективности применения оборудования метода промывки, также описывается наблюдение в росте промышленной эксплуатации.

В заключительной части проекта описаны основные принципы охраны труда и окружающей среды на объектах СП «ТШО».

АҢДАТПА

Бұл дипломдық жобаның ең басты мақсаты - ұңғыманың толықтай жөндеу кезінде тиімді де қолайлы жөндеу түрін және технологиялық қондырғысын таңдау. Сонымен қатар, таңдалған жөндеу түрінің көмегімен бағдарламадан өткен ұңғымалардың мұнай игеріміне тигізетін ықпалын және экономикалық тиімділігін анықтау. Жөндеу жұмыстарының түрін ұңғыма қысымына байланыстырып таңдаймыз. Қондырғыны таңдау ұңғыма диаметріне тікелей байланысты.

Дипломдық жоба есептеулер мен кенорнының жалпы игеру жағдайы және мұнай өндірісіндегі технологияның сипаттамасынан тұрады. Сонымен қатар Теңіз кенорнының геологиялық мігездемесін де қамтыған.

Дипломдық жобаның экономикалық бөлімінде толықтай жөнделу кезінде қолданылған жөндеу түрлері мен технологиялық қондырғылардың қолданылуы барысында компанияға келетін экономикалық тиімділігі әсері баяндалған.

Жобаның қорытынды бөлімінде «ТШО» БҰ-ғы адам еңбегінің және қоршаған ортаны қорғаудың басты принциптері сипатталған.

ANNOTATION

The main purpose of this diploma project is to identify the method and to choose the equipment for well repairs on Tengiz field. Identification of the workover type depends on its effective use and determination of the bottomhole pressure that defines the right use of layer energy. Also selection of equipment related to the diameter of tubing.

The diploma project consists of geological structure of Tengiz field as well as accounts and detailed definition of the development state and also production technology on the field.

In the economical part, there are economic efficiency accounts of the using of washing equipments, moreover there is a definition of increase in commercial production.

The main principles of the labour protection and surrounding environment on TCO objects are described in the conclusion part.

КІРІСПЕ

Теңіз кенорны 1979 жылы ашылды. Алғашқы ұңғыма Т-1 бірінші рет мұнай атқылау ағымын берді. Бұл кезең кенорнындағы 1, 25 млрд. тонн мұнайды игеру бағдарламасының бастапқы саты болды.

«Тенгизшевройл» БҰ 6 сәуір 1993 жылы, Қазақстан Респуликасы және «Шеврон» корпорациясы арасында қол қойылған меморандум барысында дүниеге келді. Қазіргі таңда біріккен ұйымның мүшелері қатарына «Шеврон-Тексако» ұлттық компания ретінде «Қазмунайгаз», «Эксон-Мобил» компаниясы және «ЛукАрко» жатады.

Теңіз коллекторын дүние жүзінде ең көлемді мұнай жинағыш коллектор қатарына жатқызуға болады. Бұл жағдай кен орнын игеру бағдарламасы кезінде пайда болатын қиыншылықтардың себебі болып саналады. Жоғары құрамды күкірт, аса биік қабат қысымы, бұрғылау барысындағы қиыншылықтар, колонна арасында қысымның пайда болуы секілді әсерлер мұнай шығарудың қиындауы және жұмыстың қымбаттауына себеп болады.

Ұңғыманың жобалық тереңдігі жөндеу жұмыстарын жүргізу барысында өз ықпалдарын жетерлікті түрде тигізеді. Мысалы ретінде, жөндеу жұмыстарының түрлерін және технологиялық қондырғыларын таңдау кезіндегі мәселелер. Жөндеу жұмысы ретінде тура және кері су айдау түрін таңдадым. Сонымен қатар, бұл дипломдық жобадағы есептеулерде ұңғыма тереңдігін 4500 м ретінде қарастырдым. Қорытынды ретінде жөндеу жұмыстарының тиімдірегін анықтадым.

1. ГЕОЛОГИЧЕСКАЯ ЧАСТЬ

1. 1 Общие сведения о месторождении

Месторождение Тенгиз расположено на юго-восточной части Прикаспийской низменности и административно принадлежит Каратонскому округу Эмбинского района, Атырауской области (рисунок 1) . Расположено в пустынной равнинной части Атырауской области в непосредственной близости от акватории Каспийского моря (15-30 км) . Территория СП «ТШО» занимает около 400 км.

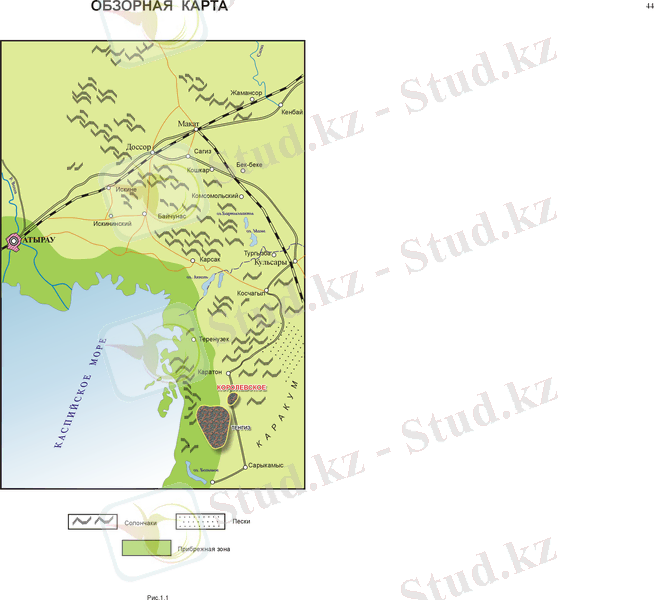

Рисунок 1 - Обзорная схема

Ближайшими населенными пунктами, которые в какой-то мере подвергаются воздействию от деятельности «ТШО» - поселки Каратон (на 35 км севернее от месторождения) и Сарыкамыс (25 км в юго-западном направлении) .

Тенгизское месторождение представляет собой одну из целой серии больших карбонатных построек, обнаруженных на различных глубинах по кромке бассейна.

Климат района резко континентальный, с большими колебаниями сезонных и суточных температур, количеством осадков около 150 мм в год, засушливым и жарким летом.

Зима (декабрь-январь) умеренно холодная, малоснежная, преимущественно с пасмурной погодой. Самый холодный месяц - январь. В самые заснеженные дни высота снежного покрова не превышает 5 см. Максимальное количество осадков приходиться на декабрь (до 12 см) . Число дней с туманами до 4 в месяц.

Весна (март-апрель) отличается большими перепадами дневных и ночных температур и быстрым переходом к жаркому лету (температура воздуха днем плюс 5 - плюс 12°С, ночью минус 2°С - минус 6°С) . Число дней с туманами до 10 в месяц.

Лето (май-сентябрь) сухое и жаркое, с ясной погодой. Температура воздуха днем плюс 25°С - плюс 30°С (максимальная до 45°С), ночью плюс 11°С - плюс 15°С. Самый жаркий месяц - июль. Наибольшее количество осадков выпадает в мае (до 56 мм), наименьшее в июле (до 8 мм) . Осадки выпадают, преимущественно, в виде кратковременных дождей, большей частью в июне. Периодически бывают засухи, вероятность повторения 20- 25%.

Осень (октябрь-ноябрь) в первой половине теплая, малооблачная. Осадки выпадают в виде моросящих дождей, иногда со снегом. Температура воздуха днем плюс 10°С - плюс 16°С. Число дней с туманами до 3 в месяц. Ветры в течение всего года преимущественно северо-восточные и восточные. Весной и летом часто бывают северо-западные ветры, что вызывает загрязнение атмосферы в поселке Сарыкамыс. Скорость ветра от 4 м/с до 10 м/с. Зимой бывают сильные северо-восточные ветры со скоростью до 15 м/с.

Атмосферные осадки по временам года распределяются неравномерно. Максимум приходится на зимне-весенний период, а с июня по октябрь осадки практически не выпадают. Максимальное количество осадков приходится на декабрь-январь.

К месторождению примыкает асфальтированная автодорога республиканского значения Кульсары - Сарыкамыс. Эта дорога по соображениям безопасности, вынесена с территории месторождения. Сегодня идет реконструкция части дороги на отрезке Кульсары - Каратон. Помимо главной трассы непосредственно на промысле развита сеть грунтовых и асфальтированных дорог.

Местное население занято в основном, животноводством, работой в нефтегазовом комплексе и рыболовстве.

В районе полностью отсутствуют пресные воды.

1. 2 История геологической изученности и разработки месторождения

Тенгизское месторождение было открыто получением фонтанного притока нефти из скважины №1. Скважина давала 115 м ³ /сутки и была расположена в сводовой части поднятия структуры. Сама структура была определена сейсморазведочными работами в 1973-1975 годах.

Геологическая модель Тенгизского месторождения учитывала и упиралась на исследования стратиграфической корреляции, литофаций коллектора и на изучение процесса диагенеза в коллекторе. В наши дни Тенгизский коллектор интерпретируется как карбонатная платформа (постройка), которая схожа со структурой современных островов Кайос и Багамы, расположенных в акватории Карибского бассейна. Ранее Тенгиз интерпретировали как эрозионный останец широкого карбонатного шельфа.

Сейсмические данные, составляющие 1950 км сейсмических профилей, были переформачены с бумажных носителей сейсмозаписей и заложены в рабочую станцию «Ландмарк», что позволило провести первое сейсмическое картирование месторождения. Верхние участки стволов 80 скважин были спроецированы на сейсмические данные с использованием новых скоростных отстрелов, результаты которых записывались в 6 скважинах, подлежащих капремонту, в начале 1994 года. Верхние участки стволов скважин были привязаны к сейсмическим профилям. Таким образом, удалось создать траверсные линии для 4 горизонтов коллектора: для кровли башкирского яруса (объект 1), для кровли вулканических осадков (объект 2), для кровли карбонатных пород девона (объект 3), а также для кровли терригенных пород девона (основной объект 3) . Опираясь на полученные данные были созданы карты глубин, которые вобрали в себя все имеющиеся сейсмические данные и информацию по скважинному контролю.

Сейсмические данные записывались на различных фазах разработки Тенгизского месторождения на его площади в семидесятые и восьмидесятые годы. В 1982 году была проведена 24-кратная сейсмическая съемка по прямоугольной сетке 3 х 1, 5 км, общая длина профилей составила 640 км. Эти работы были дополнены аналогичными в 1985 году.

В 1993-1994 гг. программа по капремонту предусмотрела ряд новых исследований с использованием взрывных материалов. Новые точки прострелов были записаны в скважинах Т-4, Т-7, Т-8, Т-21, Т-104 и Т-111 по всей протяженности призабойной зоны на 100 метровых интервалах.

Сейсмическая интерпретация по Тенгизу прошла через несколько стадий. Основными направлениями были:

Интерпретация основных разломов;
Отслеживание горизонтов в коллекторе, проявляющихся малых разломов с привязкой ко всем скважинам;
Привязка разломов по карте;
Отображение полигонов сбросов на карте.

С целью оценки запасов было проинтерпретировано 4 беспрерывных горизонта на территории Тенгизского месторождения: кровля башкирского яруса, кровля вулканических осадочных материалов, кровля карбонатных пород девона и кровля терригенных отложений девона. По сейсмическим данным, кровля башкирского яруса (объект 1) представляет собой самый лучший отражающий горизонт. Сейсмический пакет отражений включает в себя сильно выраженную секвенцию (прохождение пика через пик), которая наблюдается примерно 2 - 4 сек с двусторонним временем пробега на платформе. Подобный характер отражения вызван высокими скоростями пробега сигнала через перекрывающие башкир кунгурские соленосные отложения толщиной в 100 метров, уменьшенными скоростями при пробеге сигнала через артинские сланцы, которые, в свою очередь, перекрывают карбонатные отложения башкирского яруса, проходимые с большой скоростью пробега.

На крыльях отслеживание горизонта идет сложнее, проводимый внутрискважинный контроль в скважинах, расположенных на склонах структуры, дает большую часть информации, необходимой для траверсного прослеживания горизонтов. При отслеживании башкирского горизонта стало очевидным, что должны существовать и вертикальные замещения породы, связанные с оползнями или несогласиями по борту платформы. На некоторых площадях данные внутрискважинного контроля указывают на сотни метров наличия смещений на короткие расстояния, то есть от самой платформы ближе к крыльям. Такие явления невозможно отследить по сейсмике без наличия горизонтальных сдвигов. Сдвиги наблюдались между скважинами: Т-109 и Т-100, Т-104 и Т-20, Т-1101 и Т-42, Т-9 и Т-41. С целью обозначения этих и прочих сдвигов, вдоль бортов платформы были обозначены разломы. Эти разломы затухают сразу же над башкирским ярусом и сходят на нет в девоне. Было трудно обозначить амплитуду сброса этих разломов с указанием глубины и с последующей привязкой к крыльевым скважинам структуры.

По кровле девона не прослеживается каких-либо особых сейсмических событий. Этот горизонт был вскрыт 7 скважинами на месторождении. Было определено, что карбонатная платформа девона схожа по структуре с подстилающим терригенным пластом девона, на котором она и выросла. Большинство разломов платформы описанных выше, затухают перед попаданием в этот горизонт, но множество склоновых разломов расчленяют кровлю карбонатных отложений девона.

Несмотря на довольно значительный фонд пробуренных скважин, степень изученности выявленных залежей не высока. Именно поэтому из 3418 млн. т. начальных балансовых запасов, числящихся на балансе СП «Тенгизшевройл», 1648 млн. т., то есть 48% приходятся на запасы категории С ₂ . По этой категории оценивается запасы залежей форма и размеры которых, условия залегания, толщина и коллекторские свойства пластов, свойства нефти, газа определены по результатам геологических и геофизических исследований с учетом данных по более изученным частям залежи, то есть не достаточно уверенно, то становится очевидно, что залежи, включенные во II объект разработки являются практически неизученными. Ведь на запасы категории С ₂ во II объекте приходится 94, 6% от всех запасов этой категории.

Степень изученности I объекта выше чем во втором объекте. На долю запасов категории С ₂ приходится 9, 5%, однако и для этой части продуктивного разреза остается много нерешенных вопросов.

В наши дни на месторождении идет работа по более глубокому изучению коллектора. Первым направлением доразведки месторождения является детализация строения природного резервуара, содержащего нефтяную залежь, то есть создание надежной геостатической модели, позволяющей оценить распределение запасов нефти в продуктивном разрезе и обосновать оптимальную систему их выработки.

1. 3 Стратиграфия

На Тенгизе вскрыты отложения от четвертичного до верхнедевонского возраста. В целом в осадочном разрезе выделяются три крупных литолого-стратиграфических комплекса: подсолевой (верхний девон - артинские), солевой (кунгур) и надсолевой (верхняя пермь - четвертичные) .

Подсолевые отложения представлены в основном разнофациональными карбонатными породами. По данным анализа кернового материала и корреляции произведена более детальная стратиграфическая разбивка на ярусы. Толщина вскрытых карбонатных отложений колеблется от 100 до 300 метров. В скважинах Т-22, Т-24 толщина достигает 1000 метров.

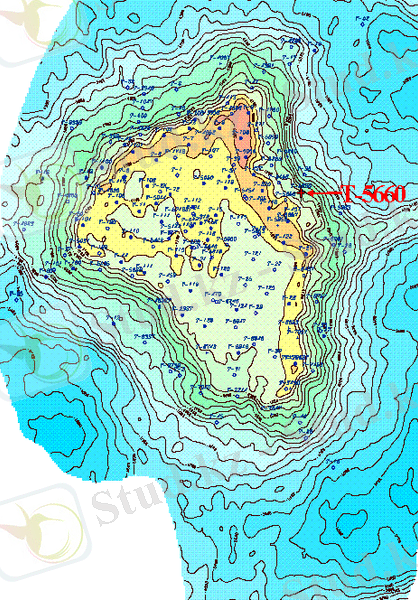

Стратиграфическая карта скважины Т-5660

Артинские отложения сложены преимущественно терригенными породами с переотложенными обломками известняков. Толщина его в сводовой части поднятия колеблется от 20 м до 100 м. На крыльях толщина увеличивается до 700-1000м.

Солевые отложения кунгурского возраста представлены толщей сульфатно-галогенных пород и имеет трехчленное строение: состоит из подстилающего пласта ангидрита, каменной соли и перекрывающего пласта - ангидрита. Мощность отложений кунгура изменяется от 500 до 1700 м.

Надсолевой комплекс представлен в основном терригенными отложениями, типичными для всего юго-востока Прикаспийской впадины.

Тенгизский коллектор разделен на три основных блока: объект 3 (отложения девона) ; объект 2 - тульские отложения, «Тула» (ранний - средний визе и турней) ; и объект 1 (башкирские отложения, серпуховский ярус верхний визе) .

Палеозойская группа - Pz

Девонская система D

Девонские отложения Тенгизской платформы рассматриваются, как объект 3. Тенгизская карбонатная платформа предположительно начала свой рост на локальных палео-рельефных высотах, выполненных терригенными отложениями в среднем девоне. К концу девонского периода карбонатная платформа достигла общей мощности в 2300 метров. Примерно 500 метров девонского коллектора включены в нефтяную колонну выше уровня предполагаемого ВНК, который составляет 5450 метров.

Достигали девонских отложений на Тенгизе только две скважины. Скважина Т-10 дошла до подстилающего нижележащий пласт девона на глубину 100 метров, и общая глубина проходки составила примерно 5372 метров в среднем девоне. Еще советская палеонтологическая школа определила формацию как девонскую. В настоящее время в распоряжении СП «Тенгизшевройл» имеется только два куска керна длиной до 5 см из этого интервала. После тщательного изучения выяснилось, что эти обломки представляют собой пакстоун и грейнстоун, содержащие в себе пелоиды и малые фораминиферы, криноидеи и водоросли. Имеются все признаки того, что скважина Т-10 вошла в карбонатную постройку позднего девона. Вторая скважина, вскрывшая девон - Т-17 вошла в слои девона на глубине 5095 метров, где располагается средний девон.

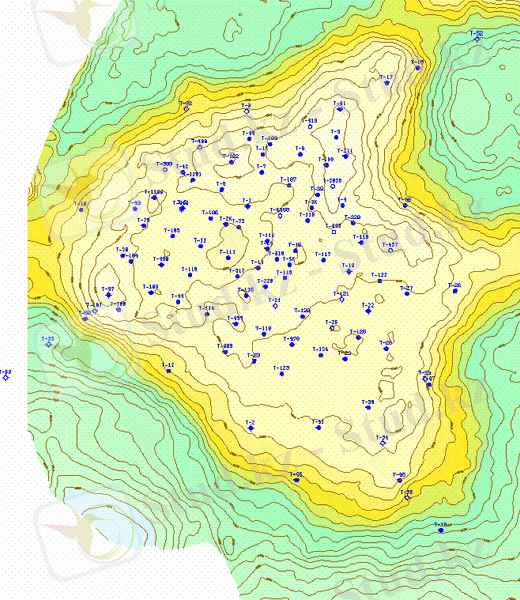

Стратиграфическая карта девонского яруса

По скважине Т-16 на глубине 5009 метров отслеживается контактная зона девонских отложений. Скважин Т-16 вошла в 250 метровую пачку кристаллического известняка, который резко отличается от распространенного повсеместно перекрывающего пласта карбона. Этот разрез датируется как окский горизонт.

Отслеживается кровля девона на крыльях в скважине Т-35. Скважина Т-35 не имеет подстилающего слоя карбонатной породы. Кровля девонских отложений не должна быть слишком глубока на скважинах, разбуренных на самой платформе в отличие от скважин, разбуренных на крыльях и описанных выше.

Каменноугольная система - С

Нижний отдел - С ₁

Турнейский и Визейский ярусы - С ₁ t, C ₁ v

Объект II считается лучше изученным объектом, по сравнению с нижележащим. Он включает в себя примерно 550-600 метров раннего и среднего Визе и Турнея на платформе. Анализы шлифов по скважине Т-30 позволяют интерпретировать этот интервал как вулканический туф. Слой вулканического туфа вскрыт, по меньшей мере, 14 скважинами. Он сходит на нет ближе к бортам платформы и на структурном поднятии, тянущемся вдоль северной и восточной сторон платформы.

Опробование Объекта II было проведено с поверхности платформенной скважины Т-22 в интервале 420 метров при постоянном выносе керна. Керновый материал состоит из бурого пакстоуна с разбросанными по нему обломками криноидей, микритизированных фораминифер и водорослей.

Каротажные диаграммы и керновый материал характеризуют вскрытый интервал объекта II плохой пористостью коллектора. «Тенгизшевройл» проводит более углубленный анализ керна с целью полной и всесторонней оценки потенциала коллектора по объекту II. Трещиноватость является обычным явлением в объекте II. Некоторые трещины открыты, некоторые частично заполнены, многие полностью залечены кальцитом. Мы можем наблюдать также и аномально высокие значения пористости, которые интерпретируется как результат карстообразования по горизонтам, вскрытым скважиной Т-39.
