АЛМАТИНСКИЙ ИНСТИТУТ ЭНЕРГЕТИКИ И СВЯЗИ
Кафедра Охраны труда и
окружающей среды
Расчетно-графическая работа №1
По дисциплине: Экология
На тему: Расчет рассеивания вредных примесей в атмосфере и
определение санитарно-защитной зоны
Принял: проф. Хакимжанов
Выполнила: Сулейменова Д.Т.
____ ________ 2010 г.
Группа: БТЭк-08-1
Вариант: № 15
Алматы 2010
Содержание
ЗАДАНИЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 3
Исходные данные ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..3
1. Определение максимальных концентраций примесей в атмосфере с учетом
веществ, обладающих эффектом суммации ... ... ... ... ... ... ... ... ... ... ... ...4
2. Определение расстояния, на котором достигается максимальная
концентрация ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . ... ... ... ... 5
3. Расчет приземных концентраций на различных расстояниях и определение
L0 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . ...6
4. Определение санитарно-защитной зоны станции ... ... ... ... ... ... ... ... ... ..8
5. Построение розы ветров и санитарно-защитной зоны станции ... ... ... ... ..9
Заключение ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . ... ... ... ... 11
СПИСОК ЛИТЕРАТУРЫ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .12
Задание:
1. Определить максимальные концентрации примесей в атмосфере с учетом
веществ, обладающих эффектом суммации;
2. Определить расстояние, на котором достигается максимальная
концентрация;
3. Рассчитать приземные концентрации на различных расстояниях и
определить L0;

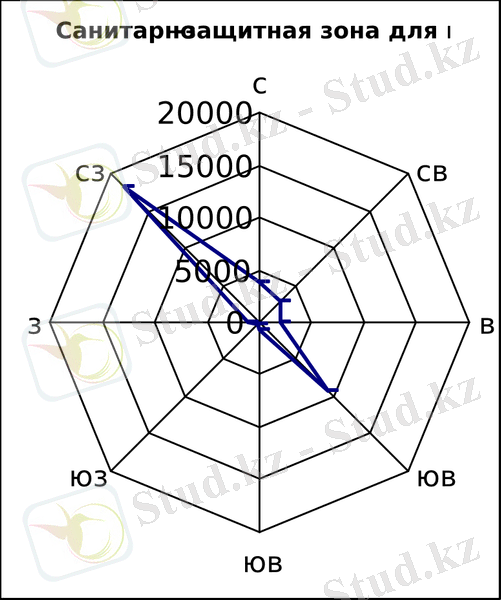

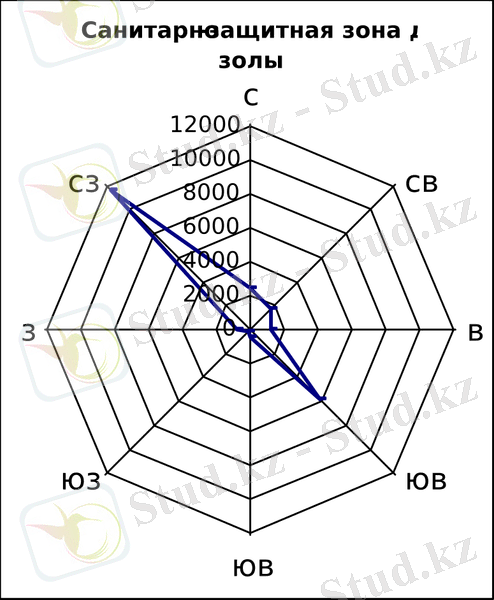

4. Определить санитарно-защитную зону станции;

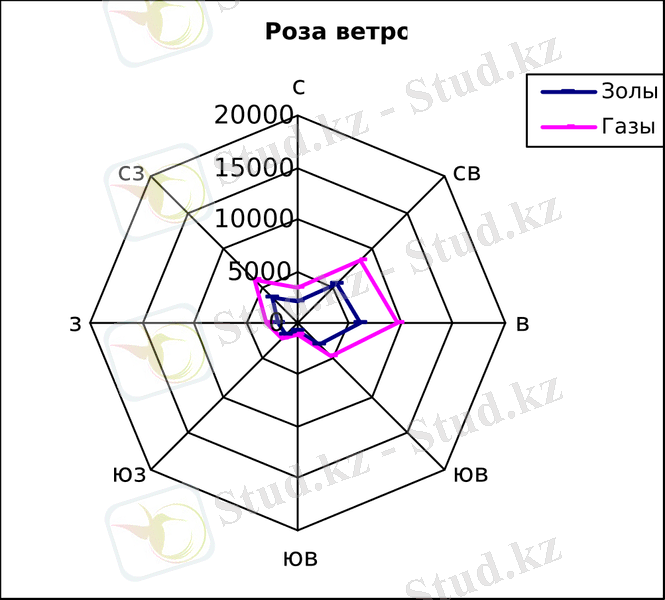

5. Построить розу ветров и санитарно-защитную зону станции.
Исходные данные:
Высота Н = 100 (м)
Диаметр устья D = 4,5 (м)
Скорость выхода газов W0 = 15 (мс)
Тг = 160 ºС
Тв = 23ºС
Выброс золы Мз= 450 (гс)
Выброс двуокиси серы МSO2 = 900 (гс)
Выброс оксидов азота МNOx = 44 (гс)
Степень очистки воздуха – 94 %
Район расположения – Караганда
Направление:
Север - 12 %
Северо-восток - 18 %
Восток – 10 %
Юго-восток - 9 %
Юг - 10 %
Юго-запад - 15 %
Запад - 14 %
Северо-запад - 12 %
1. Определение максимальных концентраций примесей в атмосфере с учетом
веществ, обладающих эффектом суммации.
Процесс рассеивания примеси в атмосфере зависит от многих факторов, к
которым относятся: состояние самой атмосферы, высоты источника, масса
выброса, рельеф местности и т.д.
Максимальное значение приземной концентрации вредного вещества См
(мгм3) определяется по формуле:
где А - коэффициент температурной стратификации.
Для Казахстана А=200
М-масса вредного вещества, выбрасываемого в единицу времени,гс.
F-коэффициент, учитывающий скорость оседания веществ, для золы с учетом
степени очистки-94% Fз=2, для газов Fг=1.
,
Перегрев газовоздушной смеси:
Коэффициент m определяется по формуле:
,
Коэффициент n = 1, так как υм ≥ 2.
Приведенная масса выбросов для веществ однонаправленного действия
определяется:
)
2. Определить расстояние, на котором достигается максимальная
концентрация.
Расстояние Хм (м) от источника выбросов, на котором приземная
концентрация С (мгм3) при неблагоприятных метеорологических условиях
достигает максимального значения См, определяется по формуле:
,
где безразмерный коэффициент d находится по формулам:
.
Тогда для золы расстояние равно:
м
Для газов:
м
Значение опасной скорости Um (мс) на уровне флюгера (обычно 10 м от
уровня земли), при которой достигается наибольшее значение приземной
концентрации вредных веществ См, определяется по формуле:
.
Найдем максимальное значение приземной концентрации вредного вещества
См (мгм3):
3. Рассчитать приземные концентрации на различных расстояниях и
определить L0.
При опасной скорости ветра Uм приземная концентрация вредных веществ С
(мгм3) в атмосфере по оси факела выброса на различных расстояниях Х (м) от
источника выброса определяется по формуле:
,
где S1 – безразмерный коэффициент, определяемый в зависимости от отношения
ХХм и коэффициенту F по формулам:
Приземная концентрация золы:
Для
золы
x xxm S1 Cз
0 0 0 0
10 0,007183932 0,00030660,0001615
95 9
20 0,014367864 0,00121500,0006401
13 61
30 0,021551796 0,00270740,0014264
44 86
40 0,028735728 0,00476660,0025114
72 43
50 0,03591966 0,00737550,0038860
71 09
60 0,043103592 0,01051720,0055412
09 61
70 0,050287524 0,01417480,0074683
45 8
80 0,057471456 0,01833190,0096586
27 46
90 0,064655388 0,02297200,0121034
99 39
100 0,07183932 0,02807910,0147942
94 43
110 0,079023252 0,03363720,0177226
38 41
120 0,086207184 0,03963040,0208803
49 18
130 0,093391116 0,04604320,0242590
34 58
140 0,100575048 0,05286010,0278507
96 49
150 0,10775898 0,06006610,0316473
26 79
160 0,114942912 0,06764600,0356410
1 35
170 0,122126844 0,07558500,0398239
23 07
180 0,129310776 0,08386850,0441882
34 87
190 0,136494708 0,09248210,0487265
02 67
200 0,14367864 0,10141140,0534312
79 38
210 0,150862572 0,11064260,0582948
08 95
220 0,158046504 0,12016160,0633102
25 33
230 0,165230436 0,12995480,0684700
55 47
240 0,172414368 0,14000880,0737672
18 35
250 0,1795983 0,15031020,0791947
24 95
260 0,186782232 0,16084590,0847458
75 25
270 0,193966164 0,17160310,0904135
65 27
280 0,201150097 0,18256900,0961912
79
290 0,208334029 0,19373110,1020722
96 48
300 0,215517961 0,20507710,1080501
85 73
Приземная концентрация газов:
Для суммы
газов
x xxm S1 Cг ПДК
0 0 0 0 ... продолжение
Вы можете абсолютно на бесплатной основе полностью просмотреть эту работу через наше приложение.
Кафедра Охраны труда и
окружающей среды
Расчетно-графическая работа №1
По дисциплине: Экология
На тему: Расчет рассеивания вредных примесей в атмосфере и
определение санитарно-защитной зоны
Принял: проф. Хакимжанов
Выполнила: Сулейменова Д.Т.
____ ________ 2010 г.
Группа: БТЭк-08-1
Вариант: № 15
Алматы 2010
Содержание
ЗАДАНИЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 3
Исходные данные ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..3
1. Определение максимальных концентраций примесей в атмосфере с учетом
веществ, обладающих эффектом суммации ... ... ... ... ... ... ... ... ... ... ... ...4
2. Определение расстояния, на котором достигается максимальная
концентрация ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . ... ... ... ... 5
3. Расчет приземных концентраций на различных расстояниях и определение
L0 ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . ...6
4. Определение санитарно-защитной зоны станции ... ... ... ... ... ... ... ... ... ..8
5. Построение розы ветров и санитарно-защитной зоны станции ... ... ... ... ..9
Заключение ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . ... ... ... ... 11
СПИСОК ЛИТЕРАТУРЫ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .12
Задание:
1. Определить максимальные концентрации примесей в атмосфере с учетом
веществ, обладающих эффектом суммации;
2. Определить расстояние, на котором достигается максимальная
концентрация;
3. Рассчитать приземные концентрации на различных расстояниях и
определить L0;
4. Определить санитарно-защитную зону станции;
5. Построить розу ветров и санитарно-защитную зону станции.
Исходные данные:
Высота Н = 100 (м)
Диаметр устья D = 4,5 (м)
Скорость выхода газов W0 = 15 (мс)
Тг = 160 ºС
Тв = 23ºС
Выброс золы Мз= 450 (гс)
Выброс двуокиси серы МSO2 = 900 (гс)
Выброс оксидов азота МNOx = 44 (гс)
Степень очистки воздуха – 94 %
Район расположения – Караганда
Направление:
Север - 12 %
Северо-восток - 18 %
Восток – 10 %
Юго-восток - 9 %
Юг - 10 %
Юго-запад - 15 %
Запад - 14 %
Северо-запад - 12 %
1. Определение максимальных концентраций примесей в атмосфере с учетом
веществ, обладающих эффектом суммации.
Процесс рассеивания примеси в атмосфере зависит от многих факторов, к
которым относятся: состояние самой атмосферы, высоты источника, масса
выброса, рельеф местности и т.д.
Максимальное значение приземной концентрации вредного вещества См
(мгм3) определяется по формуле:
где А - коэффициент температурной стратификации.
Для Казахстана А=200
М-масса вредного вещества, выбрасываемого в единицу времени,гс.
F-коэффициент, учитывающий скорость оседания веществ, для золы с учетом
степени очистки-94% Fз=2, для газов Fг=1.
,
Перегрев газовоздушной смеси:
Коэффициент m определяется по формуле:
,
Коэффициент n = 1, так как υм ≥ 2.
Приведенная масса выбросов для веществ однонаправленного действия
определяется:
)
2. Определить расстояние, на котором достигается максимальная
концентрация.
Расстояние Хм (м) от источника выбросов, на котором приземная
концентрация С (мгм3) при неблагоприятных метеорологических условиях
достигает максимального значения См, определяется по формуле:
,
где безразмерный коэффициент d находится по формулам:
.
Тогда для золы расстояние равно:
м
Для газов:
м
Значение опасной скорости Um (мс) на уровне флюгера (обычно 10 м от
уровня земли), при которой достигается наибольшее значение приземной
концентрации вредных веществ См, определяется по формуле:
.
Найдем максимальное значение приземной концентрации вредного вещества
См (мгм3):
3. Рассчитать приземные концентрации на различных расстояниях и
определить L0.
При опасной скорости ветра Uм приземная концентрация вредных веществ С
(мгм3) в атмосфере по оси факела выброса на различных расстояниях Х (м) от
источника выброса определяется по формуле:
,
где S1 – безразмерный коэффициент, определяемый в зависимости от отношения
ХХм и коэффициенту F по формулам:
Приземная концентрация золы:
Для
золы
x xxm S1 Cз
0 0 0 0
10 0,007183932 0,00030660,0001615
95 9
20 0,014367864 0,00121500,0006401
13 61
30 0,021551796 0,00270740,0014264
44 86
40 0,028735728 0,00476660,0025114
72 43
50 0,03591966 0,00737550,0038860
71 09
60 0,043103592 0,01051720,0055412
09 61
70 0,050287524 0,01417480,0074683
45 8
80 0,057471456 0,01833190,0096586
27 46
90 0,064655388 0,02297200,0121034
99 39
100 0,07183932 0,02807910,0147942
94 43
110 0,079023252 0,03363720,0177226
38 41
120 0,086207184 0,03963040,0208803
49 18
130 0,093391116 0,04604320,0242590
34 58
140 0,100575048 0,05286010,0278507
96 49
150 0,10775898 0,06006610,0316473
26 79
160 0,114942912 0,06764600,0356410
1 35
170 0,122126844 0,07558500,0398239
23 07
180 0,129310776 0,08386850,0441882
34 87
190 0,136494708 0,09248210,0487265
02 67
200 0,14367864 0,10141140,0534312
79 38
210 0,150862572 0,11064260,0582948
08 95
220 0,158046504 0,12016160,0633102
25 33
230 0,165230436 0,12995480,0684700
55 47
240 0,172414368 0,14000880,0737672
18 35
250 0,1795983 0,15031020,0791947
24 95
260 0,186782232 0,16084590,0847458
75 25
270 0,193966164 0,17160310,0904135
65 27
280 0,201150097 0,18256900,0961912
79
290 0,208334029 0,19373110,1020722
96 48
300 0,215517961 0,20507710,1080501
85 73
Приземная концентрация газов:
Для суммы
газов
x xxm S1 Cг ПДК
0 0 0 0 ... продолжение
Вы можете абсолютно на бесплатной основе полностью просмотреть эту работу через наше приложение.
Похожие работы
Дисциплины
- Информатика
- Банковское дело
- Оценка бизнеса
- Бухгалтерское дело
- Валеология
- География
- Геология, Геофизика, Геодезия
- Религия
- Общая история
- Журналистика
- Таможенное дело
- История Казахстана
- Финансы
- Законодательство и Право, Криминалистика
- Маркетинг
- Культурология
- Медицина
- Менеджмент
- Нефть, Газ
- Искуство, музыка
- Педагогика
- Психология
- Страхование
- Налоги
- Политология
- Сертификация, стандартизация
- Социология, Демография
- Статистика
- Туризм
- Физика
- Философия
- Химия
- Делопроизводсто
- Экология, Охрана природы, Природопользование
- Экономика
- Литература
- Биология
- Мясо, молочно, вино-водочные продукты
- Земельный кадастр, Недвижимость
- Математика, Геометрия
- Государственное управление
- Архивное дело
- Полиграфия
- Горное дело
- Языковедение, Филология
- Исторические личности
- Автоматизация, Техника
- Экономическая география
- Международные отношения
- ОБЖ (Основы безопасности жизнедеятельности), Защита труда
Реферат
Курсовая работа
Дипломная работа
Материал
Диссертация
Практика
-
-
-
1‑10 стр.
11‑20 стр.
21‑30 стр.
31‑60 стр.
61+ стр.
Основное
Кол‑во стр.
Доп.
Поиск
Ничего не найдено :(
Недавно просмотренные работы
Просмотренные работы не найдены
Заказ
Антиплагиат
Просмотренные работы
ru
ru/
