Министерство образования и науки
Республики Казахстан
АКС при КАУ
Курсовой проект
На тему: Расчёт радиопередающего устройства
звукового сопровождения телевизионного
вещания.
Предмет: ОРПдС
Группа: РРТ – 44
Учащийся: Королёв. В. А.
Вариант:
Проверила: Гладышева Н. Н.
Дата:
Алматы 2004
Содержание
1. Введение 3
2. Техническое задание 4
3. Расчёт коллекторной цепи
оконечного каскада 5
4. Расчёт коллекторной цепи пред
оконечного каскада 7
5. Расчёт коллекторной цепи умножителя 9
6. Расчёт автогенератора на биполярных
Транзисторах 11
7. Расчёт широкополосной выходной
колебательной системы 14
8. Заключение 15
9. Используемая литература 16
Введение
Радиопередающие устройства стали неотъемлемым атрибутом связи 21 века.
Они предназначены для передачи сообщений и информации беспроводным путём, с
помощью электромагнитных волн.
В наше время прогресса и передовых технологий невозможно представить
функционирование отдельных сфер мировой экономики и обеспечения
коммуникабельности человечества без радиосвязи. Благодаря ей мы можем
беспрепятственно общятся
на больших расстояниях не обременяя себя проблемой проводов. Практически
мгновенно обмениваться информацией с другими абонентами. Радиопередающие
устройства представляют собой сложный набор различных элементов которые по
отдельности абсолютно бесполезны. Но если их собрать в упорядоченную схему
то мы получим необыкновенно практичное и удобное устройство радио связи.
Ниже мы и попытаемся упорядочить все элементы, которые предварительно
рассчитаем, в упорядоченную схему.
Техническое задание:
Р = 500Вт
Номер канала Полоса частот Несущая частота МГц
МГц
изображение звукового сопр.
23 канал 486...494 487.25 493.75
4 диапазон
КПД = 50%
Уровень помех = 58 дБ
Величина девиации = ± 5 кГц

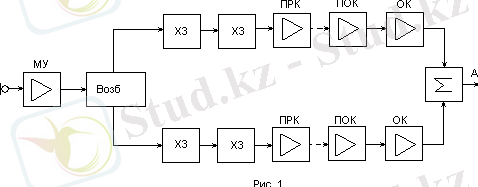

Схема радиопередающего устройства звукового
сопровождения.
Так как передатчики Звукового сопровождения строятся двух полукомплектными,
то и расчёт ведётся только для одного полукомплекта. Тогда для расчёта
берётся мощность в двое меньшая заданной. Р = 250 Вт.
Расчёт коллекторной цепи Оконечного каскада.
С учётом нагрузочной системы мощность выдаваемая на антенну должна
учитывать мощность которая потеряется на нагрузочной системе. Находим
мощность с учётом НС, все расчёты будут вестись для неё. Рбт =Р~А ηнс
= 250 0.8 = 312.5 Вт
Рабочая частота транзистора выбирается по формуле: fр ≤ 0.5f т = 987.5 МГц
Выбираем транзистор 2Т916А.
rнас = 1 Ом Uк.э.доп = 55 В
rб = 5 Ом Uб.э.доп = 3.5 В
Rуэ = 1 кОм Iк0доп = 2 А
Eост = 0.7 В Iкmax доп = 4 А
β0 = 35 Eк = 27 В
fт = 987.5 МГц θ = 110
Cк = 15 пФ cosθ = -0.342
Cэ = 190 пФ α0 = 0.379
Lэ = 0.35 нГн α1 = 0.531
Lб = 1.0 нГн γ0 = 0.508
fт = 1100 МГц γ1 = 0.712
1. Амплитуда первой гармоники напряжения Uк1 на коллекторе.
Uк1кр = Eк [0.5 + 0.5√1 – 8rнас α1 (θ) • P1ном Eк2 ] =
= 27[0.5 + 0.5√1- 8 • 0.20.531 • 20729]=19.8 В
2. Максимальное напряжение на коллекторе.
Uкмакс = Eк + 1,3 • Uк1кр ≤ Uкдоп
Uкмакс = 27+1,3 • 19,8 = 52,74 В ≤ 55 В
3. Амплитуда первой гармоники коллекторного тока.
Iк' = 2 P1ном Uк1кр = 2 • 20 19,8 = 2 А
4. Постоянная составляющая коллекторного тока
Iк0 = α0 α1 • Iк' ≤ Iк0доп
Iк0 = 0,379 0,531 • 2 = 2 А
5. Максимальный коллекторный ток.
Iкmax = Iк0 α0 ≤ Iк0доп
Iкmax = 1,42 0,531 = 2,6 ≤ 4 А
6. Максимальная рассеиваемая мощность на коллекторе транзистора.
P0макс =P0ном = Eк • Iк0 = 27 • 1,42 = 38,34 Вт
7. КПД коллекторной цепи при номинальной нагрузке.
η = P1ном P0ном = 20 38,34 = 0,52
8. Максимальная рассеиваемая мощность на коллекторе транзистора.
Pк.макс = P0ном - P1мин = 38,34-20 = 18,34 Вт
9. Номинальное сопротивление коллекторной нагрузки.
Rэ.к.ном = Uк1кр2 2P1ном = 392,04 40 = 9,8 Ом
10. Амплитуда тока базы.
Iб = √1+ (β0 f fт)2 β0 • γ1 • Iк' = 1.723√1+(35 •
987.51100)2 35 • 0.712 • 2 = 0.56 А
11. Коэффициент.
= 1+ γ12π fт Cк Rэ.к.ном = 1+0,712 • 6,28 • 1100 • 15 • 9,8 =
1,723
12. Значения rвх о.э. в эквивалентной схеме входного сопротивления
транзистора.
rвх о.э. = 1 [(1+ γ12π fт Cк Rэ.к.ном) • rб+ rэ+ γ1 2π fт Cэ] =
= 11.723[(1+0.712 • 2 • 3.14 • 1100 • 15 • 9.8) • 5+0.1+0.712 • 2 • 3.14 •
1100 • 190]=5.29 Ом
13. Значение Rвх о.э. в эквивалентной схеме входного сопротивления
транзистора.
Rвх о.э. =1 [rб +(1+ γ1 • β0) rэ]- rвх о.э. + Rд[1- γ1]=
=11.723[5+(1+0.712 •35) •0.1]-5.29+26.7[1-0.712]= 5.42 Ом
14. Значение Rд
Rд = β02π fт Cэ = 352 • 3,14 • 1100 • 190 = 26,7 Ом
14. Входная мощность.
Рвх = 0,5 • Iб2 • rвх = 0,5 • 9,1 • 5,29 = 24 Вт
Расчёт коллекторной цепи пред оконечного каскада.
2Т913В
rнас = 1 Ом Uк.э.доп = 55 В
rб = 1 Ом Uб.э.доп = 3,5 В
Rуэ = 3,5 кОм Iк0доп = 1,0 А
Eост = 0.7 В Iкmax доп = 2,0 А
β0 = 50 Eк = 27 В
fт = 1000 МГц θ = 110
Cк = 28 пФ cosθ = -0.342
Cэ = 120 пФ α0 = 0.379
Lэ = 0,25 нГн α1 = 0.531
Lб = 2,5 нГн γ0 = 0.508
γ1 = 0.712
1. Амплитуда первой гармоники напряжения Uк1 на коллекторе.
Uк1кр = Eк [0.5 + 0.5√1 – 8rнас α1 (θ) • P1ном Eк2 ] =
= 27[0.5 + 0.5√1- 8 • 1 0.531 • 12729]=23 В
2. Максимальное напряжение на коллекторе.
Uкмакс = Eк + 1,2 • Uк1кр ≤ Uкдоп
Uкмакс = 27+1,2 • 23 = 54,6 В ≤ 55 В
3. Амплитуда первой гармоники коллекторного тока.
Iк' = 2 P1ном Uк1кр = 2 • 12 23 = 2,08 А
4. Постоянная составляющая коллекторного тока
Iк0 = α0 α1 • Iк' ≤ Iк0доп
Iк0 = 0,379 0,531 • 2,08 = 1,48 А
5. Максимальный коллекторный ток.
Iкmax = Iк0 α0 ≤ Iк0доп
Iкmax = 1,48 0,531 = 3,9 ≤ 4 А
6. Максимальная рассеиваемая мощность на коллекторе транзистора.
P0макс =P0ном = Eк • Iк0 = 27 • 1,48 = 39,96 Вт
7. КПД коллекторной цепи при номинальной нагрузке.
η = P1ном P0ном = 12 39,96 = 0,3
8. Максимальная рассеиваемая мощность на коллекторе транзистора.
Pк.макс = P0ном - P1мин = 39,96 - 12 = 27,96 Вт
9. Номинальное сопротивление коллекторной нагрузки.
Rэ.к.ном = Uк1кр2 2P1ном = 529 24 = 22 Ом
10. Амплитуда тока базы.
Iб = √1+ (β0 f fт)2 β0 • γ1 • Iк' = 5,4√1+(50 •
493,751600)2 50 • 0.712 • 2,08 = = 0.4 А
11. Коэффициент.
= 1+ γ12π fт Cк Rэ.к.ном = 1+0,712 • 6,28 • 1600 • 28 • 22 =
5,4
12. Значения rвх о.э. в эквивалентной схеме входного сопротивления
транзистора.
rвх о.э. = 1 [(1+ γ12π fт Cк Rэ.к.ном) • rб+ rэ+ γ1 2π fт Cэ] =
= 15,4[(1+0.712 • 2 • 3.14 • 1600 • 28 • 22) • 1+0.1+0.712 • 2 • 3.14 •
1600 • 0,25]=3,34 Ом
13. Значение Rвх о.э. в эквивалентной схеме входного сопротивления
транзистора.
Rвх о.э. =1 [rб +(1+ γ1 • β0) rэ]- rвх о.э. + Rд[1- γ1]=
=15,4[1+(1+0.712 •50) •0.1]-3,34+41[1-0.712]= 8,6 Ом
14. Значение Rд
Rд = β02π fт Cэ = 502 • 3,14 • 1600 • 120 = 41 Ом
15. Входная мощность.
Рвх = 0,5 • Iб2 • rвх = 0,5 • 0,16 • 3,34 = 0,27 Вт
Расчёт коллекторной цепи умножителя.
Рассчитываем умножитель частоты работающий на частоте 329.16 МГц.
Выбираем транзистор 2Т606А
rнас = 5 Ом Uк.э.доп = 65 В
rб = 6 Ом Uб.э.доп = 4 В
Rуэ = 40 кОм Iк0доп = 0,4 А
Eост = 0.7 В Iкmax доп = 0,8 А
β0 = 30 Eк = 27 В
fт = 350 МГц θ = 40
Cк = 28 пФ Cэ = 120 пФ
α0 = 0.28
Lэ = 4,0 нГн α3 = 0.18
Lб = 4,0 нГн γ1 = 0.24
1. Амплитуда первой гармоники напряжения Uк1 на коллекторе.
Uк1кр = Eк [0.5 + 0.5√1 – 8rнас α3 (θ) • P1ном Eк2 ] =
= 27[0.5 + 0.5√1- 8 • 50.18 • 2,5729]=14,5 В
2. Максимальное напряжение на коллекторе.
Uкмакс = Eк + 1,2 • Uк1кр ≤ Uкдоп
Uкмакс = 27+1,2 • 14,5 = 44,4 В ≤ 65 В
3. Амплитуда первой гармоники коллекторного тока.
Iк' = 2 P1ном ... продолжение
