Турар Рысқулов атындағы Казак экономикалык университетi

Казахский экономический университет им Т. Рыскулова

ИНЖЕНЕРНО-ЭКОНОМИЧЕСКИЙ ФАКУЛЬТЕТ

НА ТЕМУ:

Интернет и безопасность в

протоколах TCP/IP

Подготовил:

Студент 3 курс

ВТиПО 305

Абдразаков О. С.

Проверил:

Сарсенбай А. С. .

Алматы 2007

Содержание:

  1. Краткая история семейства протоколов TCP/IP
  2. Общие сведения об архитектуре семейства протоколов TCP/IP
  3. Уровень Internet. Протоколы IP, ICMP, ARP, RARP. Internet-адреса
  4. Уровень сетевого интерфейса
  5. Уровень приложений/процессов
  6. Интернет
  7. История сети Internet
  8. Общая характеристика сети Internet
  9. Сетевые устройства и средства коммуникацийВитая параКоаксиальный кабельШирокополосный коаксиальный кабельЕthernet-кабельСheapernеt-кабельОптоволоконные линии
  10. Основные понятия компьютерной безопасности
  11. Особенности безопасности компьютерных сетей
  12. Классификация компьютерных атак
  13. Статистика самых распространенных атак
  14. Анализ сетевого трафика сети InternetЛожный ARP-сервер в сети InternetЛожный DNS-сервер в сети InternetНавязывание хосту ложного маршрута с использованием протокола ICMP с целью создания в сети Internet ложного маршрутизатораПодмена одного из субъектов TCP-соединения в сети Internet (hijacking) Направленный шторм ложных TCP-запросов на создание соединенияАтаки, использующие ошибки реализации сетевых службАтака через WWWПроблема 2000 года применительно к сети InternetМетоды защиты от удалённых атак в сети Internet
  15. Список литературы

1. Краткая история семейства протоколов TCP/IP

Все многообразие сетевых приложений и многомиллионная всемирная компьютерная сеть выросли из четырехкомпьютерной сети ARPANET, созданной по заказу Министерства Обороны США и связавшей вычислительные комплексы в Стэндфордском исследовательском институте, Калифорнийском университете в Санта-Барбаре, Калифорнийском университете в Лос-Анджелесе и университете Юты. Первая передача информации между двумя компьютерами сети ARPANET состоялась в октябре 1969 года, и эту дату принято считать датой рождения нелокальных компьютерных сетей. (Необходимо отметить, что дата является достаточно условной, так как первая связь двух удаленных компьютеров через коммутируемые телефонные линии была осуществлена еще в 1965 году, а реальные возможности для разработки пользователями ARPANET сетевых приложений появились только в 1972 году. ) Эта сеть росла и почковалась, закрывались ее отдельные части, появлялись ее гражданские аналоги, они сливались вместе, и в результате "что выросло - то выросло".

При создании ARPANET был разработан протокол сетевого взаимодействия коммуникационных узлов - Network Control Protocol (NCP), осуществлявший связь посредством передачи датаграмм (см. лекцию 14, раздел "Связь с установлением логического соединения и передача данных с помощью сообщений") . Этот протокол был предназначен для конкретного архитектурного построения сети и базировался на предположении, что сеть является статической и настолько надежной, что компьютерам не требуется умения реагировать на возникающие ошибки. По мере роста ARPANET и необходимости подключения к ней сетей, построенных на других архитектурных принципах (пакетные спутниковые сети, наземные пакетные радиосети), от этого предположения пришлось отказаться и искать другие подходы к построению сетевых систем. Результатом исследований в этих областях стало появление семейства протоколов TCP/IP, на базе которого обеспечивалась надежная доставка информации по неоднородной сети. Это семейство протоколов до сих пор занимает ведущее место в качестве сетевой технологии, используемой в операционной системе UNIX.

2. Общие сведения об архитектуре семейства протоколов TCP/IP

Семейство протоколов TCP/IP построено по "слоеному" принципу, подробно рассмотренному в лекции. Хотя оно и имеет многоуровневую структуру, его строение отличается от строения эталонной модели OSI, предложенной стандартом ISO. Это и неудивительно, так как основные черты семейства TCP/IP были заложены до появления эталонной модели и во многом послужили толчком для ее разработки. В семействе протоколов TCP/IP можно выделить четыре уровня:

  • Уровень сетевого интерфейса.
  • Уровень Internet.
  • Транспортный уровень.
  • Уровень приложений/процессов.

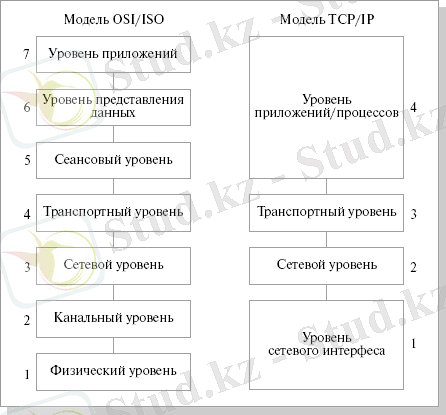

Соотношение уровней семейства TCP/IP и уровней модели OSI/ISO приведено на рисунке 1


Рис. 1 Соотношение моделей OSI/ISO и TCP/IP

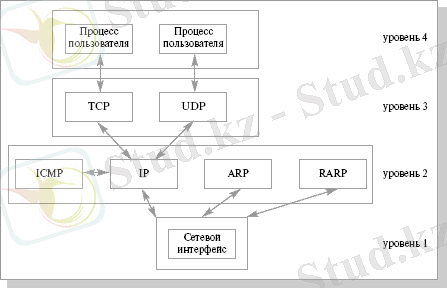

На каждом уровне семейства TCP/IP присутствует несколько протоколов. Связь между наиболее употребительными протоколами и их принадлежность уровням изображены на рисунке 2

Давайте кратко охарактеризуем каждый уровень семейства.


Рис. 2 Основные протоколы семейства TCP/IP

3. Уровень сетевого интерфейса

Уровень сетевого интерфейса составляют протоколы, которые обеспечивают передачу данных между узлами связи, физически напрямую соединенными друг с другом, или, иначе говоря, подключенными к одному сегменту сети, и соответствующие физические средства передачи данных. К этому уровню относятся протоколы Ethernet, Token Ring, SLIP, PPP и т. д. и такие физические средства как витая пара, коаксиальный кабель, оптоволоконный кабель и т. д. Формально протоколы уровня сетевого интерфейса не являются частью семейства TCP/IP, но существующие стандарты определяют, каким образом должна осуществляться передача данных семейства TCP/IP с использованием этих протоколов. На уровне сетевого интерфейса в операционной системе UNIX обычно функционируют драйверы различных сетевых плат.

Передача информации на уровне сетевого интерфейса производится на основании физических адресов, соответствующих точкам входа сети в узлы связи (например, физических адресов сетевых карт) . Каждая точка входа имеет свой уникальный адрес - MAC-адрес (Media Access Control), физически зашитый в нее на этапе изготовления. Так, например, каждая сетевая плата Ethernet имеет собственный уникальный 48-битовый номер.

4. Уровень Internet. Протоколы IP, ICMP, ARP, RARP. Internet-адреса

Из многочисленных протоколов уровня Internet мы перечислим только те, которые будут в дальнейшем упоминаться в нашем курсе:

ICMP - Internet Control Message Protocol. Протокол обработки ошибок и обмена управляющей информацией между узлами сети.

IP - Internet Protocol. Это протокол, который обеспечивает доставку пакетов информации для протокола ICMP и протоколов транспортного уровня TCP и UDP.

ARP - Address Resolution Protocol. Это протокол для отображения адресов уровня Internet в адреса уровня сетевого интерфейса.

RARP - Reverse Address Resolution Protocol. Этот протокол служит для решения обратной задачи: отображения адресов уровня сетевого интерфейса в адреса уровня Internet.

Два последних протокола используются не для всех сетей; только некоторые сети требуют их применения.

Уровень Internet обеспечивает доставку информации от сетевого узла отправителя к сетевому узлу получателя без установления виртуального соединения с помощью датаграмм и не является надежным.

Центральным протоколом уровня является протокол IP. Вся информация, поступающая к нему от других протоколов, оформляется в виде IP-пакетов данных (IP datagrams) . Каждый IP-пакет содержит адреса компьютера отправителя и компьютера получателя, поэтому он может передаваться по сети независимо от других пакетов и, возможно, по своему собственному маршруту. Любая ассоциативная связь между пакетами, предполагающая знания об их содержании, должна осуществляться на более высоком уровне семейства протоколов.

IP-уровень семейства TCP/IP не является уровнем, обеспечивающим надежную связь, так как он не гарантирует ни доставку отправленного пакета информации, ни то, что пакет будет доставлен без ошибок. IP вычисляет и проверяет контрольную сумму, которая покрывает только его собственный 20-байтовый заголовок для пакета информации (включающий, например, адреса отправителя и получателя) . Если IP-заголовок пакета при передаче оказывается испорченным, то весь пакет просто отбрасывается. Ответственность за повторную передачу пакета тем самым возлагается на вышестоящие уровни.

IP протокол, при необходимости, осуществляет фрагментацию и дефрагментацию данных, передаваемых по сети. Если размер IP-пакета слишком велик для дальнейшей передачи по сети, то полученный пакет разбивается на несколько фрагментов, и каждый фрагмент оформляется в виде нового IP-пакета с теми же адресами отправителя и получателя. Фрагменты собираются в единое целое только в конечной точке своего путешествия. Если при дефрагментации пакета обнаруживается, что хотя бы один из фрагментов был потерян или отброшен, то отбрасывается и весь пакет целиком.

Уровень Internet отвечает за маршрутизацию пакетов. Для обмена информацией между узлами сети в случае возникновения проблем с маршрутизацией пакетов используется протокол ICMP. С помощью сообщений этого же протокола уровень Internet умеет частично управлять скоростью передачи данных - он может попросить отправителя уменьшить скорость передачи.

Поскольку на уровне Internet информация передается от компьютера-отправителя к компьютеру-получателю, ему требуются специальные IP-адреса компьютеров (а точнее, их точек подсоединения к сети - сетевых интерфейсов) - удаленные части полных адресов процессов. Мы будем далее работать с IP версии 4 (IPv4), которая предполагает наличие у каждого сетевого интерфейса уникального 32-битового адреса. Когда разрабатывалось семейство протоколов TCP/IP, казалось, что 32 битов адреса будет достаточно для всех нужд сети, однако не прошло и 30 лет, как выяснилось, что этого мало. Поэтому была разработана версия 6 для IP (IPv6), предполагающая наличие 128-битовых адресов. С точки зрения сетевого программиста IPv6 мало отличается от IPv4, но имеет более сложный интерфейс передачи параметров, поэтому для практических занятий был выбран IPv4.

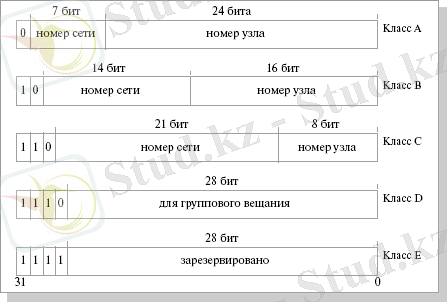

Все IP-адреса версии 4 принято делить на 5 классов. Принадлежность адреса к некоторому классу определяют по количеству последовательных 1 в старших битах адреса (см. рис. 3) . Адреса классов A, B и C используют собственно для адресации сетевых интерфейсов. Адреса класса D применяются для групповой рассылки информации (multicast addresses) и далее нас интересовать не будут. Класс E (про который во многих книгах по сетям забывают) был зарезервирован для будущих расширений.

Каждый из IP-адресов классов A-C логически делится на две части: идентификатор или номер сети и идентификатор или номер узла в этой сети. Идентификаторы сетей в настоящее время присваиваются локальным сетям специальной международной организацией - корпорацией Internet по присвоению имен и номеров (ICANN) . Присвоение адреса конкретному узлу сети, получившей идентификатор, является заботой ее администратора. Класс A предназначен для небольшого количества сетей, содержащих очень много компьютеров, класс C - напротив, для большого количества сетей с малым числом компьютеров. Класс B занимает среднее положение. Надо отметить, что все идентификаторы сетей классов A и B к настоящему моменту уже задействованы.


Рис. 3 Классы IP-адресов

Любая организация, которой был выделен идентификатор сети из любого класса, может произвольным образом разделить имеющееся у нее адресное пространство идентификаторов узлов для создания подсетей.

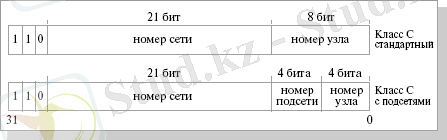

Допустим, что вам выделен адрес сети класса C, в котором под номер узла сети отведено 8 бит. Если нужно присвоить IP-адреса 100 компьютерам, которые организованы в 10 Ethernet-сегментов по 10 компьютеров в каждом, можно поступить по-разному. Можно присвоить номера от 1 до 100 компьютерам, игнорируя их принадлежность к конкретному сегменту - воспользовавшись стандартной формой IP-адреса. Или же можно выделить несколько младших бит из адресного пространства идентификаторов узлов для идентификации сегмента сети, например 4 бита, а для адресации узлов внутри сегмента использовать оставшиеся 4 бита. Последний способ получил название адресации с использованием подсетей (см. рис. 4) .

Запоминать четырехбайтовые числа для человека достаточно сложно, поэтому принято записывать IP-адреса в символической форме, переводя значение каждого байта в десятичный вид по отдельности и разделяя полученные десятичные числа в записи точками, начиная со старшего байта: 192. 168. 253. 10.


Рис. 4 Адресация с подсетями

Допустим, что мы имеем дело с сегментом сети, использующим Ethernet на уровне сетевого интерфейса и состоящим из компьютеров, где применяются протоколы TCP/IP на более высоких уровнях. Тогда у нас в сети есть два вида адресов: 48-битовые физические адреса Ethernet (MAC-адреса) и 32-битовые IP-адреса. Для нормальной передачи информации необходимо, чтобы Internet уровень семейства протоколов, обращаясь к уровню сетевого интерфейса, знал, какой физический адрес соответствует данному IP-адресу и наоборот, т. е. умел "разрешать адреса". В очередной раз мы сталкиваемся с проблемой разрешения адресов, которая в различных постановках разбиралась в материалах лекций. При разрешении адресов может возникнуть две сложности:

Если мы знаем IP-адреса компьютеров, которым или через которые мы хотим передать данные, то каким образом Internet уровень семейства протоколов TCP/IP сможет определить соответствующие им MAC-адреса? Эта проблема получила название address resolution problem (проблема разрешения адресов) .

Пусть у нас есть бездисковые рабочие станции или рабочие станции, на которых операционные системы сгенерированы без назначения IP-адресов (это часто делается, когда один и тот же образ операционной системы загружается на ряд компьютеров, например, в учебных классах) . Тогда при старте операционной системы на каждом таком компьютере операционная система знает только MAC-адреса, соответствующие данному компьютеру. Как можно определить, какой Internet-адрес был выделен данной рабочей станции? Эта проблема называется reverse address resolution problem (обратная проблема разрешения адресов) .

Первая задача решается с использованием протокола ARP, вторая - с помощью протокола RARP.

Протокол ARP позволяет компьютеру разослать специальное сообщение по всему сегменту сети, которое требует от компьютера, имеющего содержащийся в сообщении IP-адрес, откликнуться и указать свой физический адрес. Это сообщение поступает всем компьютерам в сегменте сети, но откликается на него только тот, кого спрашивали. После получения ответа запрашивавший компьютер может установить необходимое соответствие между IP-адресом и MAC-адресом.

Для решения второй проблемы один или несколько компьютеров в сегменте сети должны выполнять функции RARP-сервера и содержать набор физических адресов для рабочих станций и соответствующих им IP-адресов. Когда рабочая станция с операционной системой, сгенерированной без назначения IP-адреса, начинает свою работу, она получает MAC-адрес от сетевого оборудования и рассылает соответствующий RARP-запрос, содержащий этот адрес, всем компьютерам сегмента сети. Только RARP-сервер, содержащий информацию о соответствии указанного физического адреса и выделенного IP-адреса, откликается на данный запрос и отправляет ответ, содержащий IP-адрес.

Транспортный уровень. Протоколы TCP и UDP. TCP и UDP сокеты. Адресные пространства портов. Понятие encapsulation

Мы не будем вдаваться в детали реализации протоколов транспортного уровня, а лишь кратко рассмотрим их основные характеристики. К протоколам транспортного уровня относятся протоколы TCP и UDP.

Протокол TCP реализует потоковую модель передачи информации, хотя в его основе, как и в основе протокола UDP, лежит обмен информацией через пакеты данных. Он представляет собой ориентированный на установление логической связи (connection-oriented), надежный (обеспечивающий проверку контрольных сумм, передачу подтверждения в случае правильного приема сообщения, повторную передачу пакета данных в случае неполучения подтверждения в течение определенного промежутка времени, правильную последовательность получения информации, полный контроль скорости передачи данных) дуплексный способ связи между процессами в сети. Протокол UDP, наоборот, является способом связи ненадежным, ориентированным на передачу сообщений (датаграмм) . От протокола IP он отличается двумя основными чертами: использованием для проверки правильности принятого сообщения контрольной суммы, насчитанной по всему сообщению, и передачей информации не от узла сети к другому узлу, а от отправителя к получателю.

Такая пара получила название socket (гнездо, панель), так как по сути дела является виртуальным коммуникационным узлом (можно представить себе виртуальный разъем или ящик для приема/отправки писем), ведущим от объекта во внешний мир и наоборот. При непрямой адресации сами промежуточные объекты для организации взаимодействия процессов также именуются сокетами.

Поскольку уровень Internet семейства протоколов TCP/IP умеет доставлять информацию только от компьютера к компьютеру, данные, полученные с его помощью, должны содержать тип использованного протокола транспортного уровня и локальные адреса отправителя и получателя. И протокол TCP, и протокол UDP используют непрямую адресацию.

Для того чтобы избежать путаницы, мы в дальнейшем термин "сокет" будем употреблять только для обозначения самих промежуточных объектов, а полные адреса таких объектов будем называть адресами сокетов.

Для каждого транспортного протокола в стеке TCP/IP существуют собственные сокеты: UDP сокеты и TCP сокеты, имеющие различные адресные пространства своих локальных адресов - портов. В семействе протоколов TCP/IP адресные пространства портов представляют собой положительные значения целого 16-битового числа. Поэтому, говоря о локальном адресе сокета, мы часто будем использовать термин "номер порта". Из различия адресных пространств портов следует, что порт TCP - это совсем не тот же самый локальный адрес, что и порт UDP. О том, как назначаются номера портов различным сокетам, мы поговорим позже.

Итак, мы описали иерархическую систему адресации, используемую в семействе протоколов TCP/IP, которая включает в себя несколько уровней:

Физический пакет данных, передаваемый по сети, содержит физические адреса узлов сети (MAC-адреса) с указанием на то, какой протокол уровня Internet должен использоваться для обработки передаваемых данных (поскольку пользователя интересуют только данные, доставляемые затем на уровень приложений/процессов, то для него это всегда IP) .

IP-пакет данных содержит 32-битовые IP-адреса компьютера-отправителя и компьютера-получателя, и указание на то, какой вышележащий протокол (TCP, UDP или еще что-нибудь) должен использоваться для их дальнейшей обработки.

Служебная информация транспортных протоколов (UDP-заголовок к данным и TCP-заголовок к данным) должна содержать 16-битовые номера портов для сокета отправителя и сокета получателя.

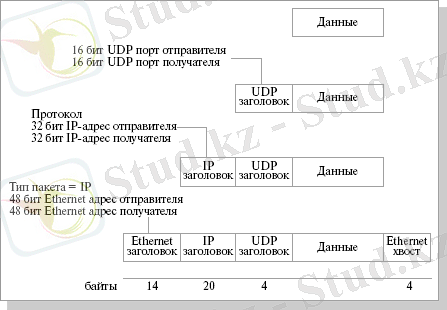

Добавление необходимой информации к данным при переходе от верхних уровней семейства протоколов к нижним принято называть английским словом encapsulation (дословно: герметизация) . На рисунке 5 приведена схема encapsulation при использовании протокола UDP на сети Ethernet.


Рис. 5 Encapsulation для UDP-протокола на сети Ethernet

Поскольку между MAC-адресами и IP-адресами существует взаимно однозначное соответствие, известное семейству протоколов TCP/IP, то фактически для полного задания адреса доставки и адреса отправления, необходимых для установления двусторонней связи, нужно указать пять параметров.

5. Уровень приложений/процессов

... продолжение
