ОАО «Акбакайский горно-обогатительный комбинат»


ВВЕДЕНИЕ 6
1 ГЕОЛОГО.ПРОМЫШЛЕННАЯ ХАРАКТЕРИСТИКА МЕСТОРОЖДЕНИЯ АКБАКАЙ 7
1.1 Общие сведения 7
1.2 Краткая геологическая характеристика месторождения 7
1.3 Качественная характеристика руд и запасы 10
1.4 Краткая горнотехническая и гидрогеологическая характеристика
месторождения 14
2 ГОРНЫЕ РАБОТЫ 15
2.1 Существующее состояние горных работ 15
2.2 Производительность рудника 15
2.3 Вскрытие горизонтов ниже 76м 15
2.4 Горно.капитальные работы 23
2.5 Системы разработки 23
2.6 Рациональное использование и охрана недр 23
2.7 Вентиляция 25
3 ГОРНО.МЕХАНИЧЕСКАЯ ЧАСТЬ 27
3.1 Подъемные установки 27
3.2 Водоотливные установки 27
3.3 Околоствольные дворы 30
3.4 Подземный электровозный транспорт 30
3.5 Прокладка сжатого воздуха и пожарно.технического
водоснабжения на горизонтах 30
3.6 Вентиляторные установки 31
4 ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА 32
4.1 Проходка горизонтальных выработок 32
4.2 Проходка вентиляционных восстающих 32
4.3 Сооружение камерных выработок 33
4.4 Организация и механизация проходческих работ 33
4.5 Спуск оборудования и материалов по стволу РЭШ.1 34
4.6 Технологическая схема углубки ствола РЭШ.1 34
4.7 Технологическая схема проходки слепого ствола 35
5 ОХРАНА ТРУДА. ТЕХНИКА БЕЗОПАСНОСТИ 37
5.1 Охрана труда 37
5.2 Производственная санитария 37
5.3 Техника безопасности 38
5.4 Пожарная безопасность 40

6 ОХРАНА ОКРУЖАЮЩЕЙ ПРИРОДНОЙ СРЕДЫ 42
7 ТЕХНИКО.ЭКОНОМИЧЕСКАЯ ЧАСТЬ 43
7.1 Капитальные вложения 43
7.2 Производственные расходы 43
7.3 Основные технико.экономические показатели 44
7.4 Анализ чувствительности 45
Открытое акционерное общество «Акбакайский горно-обогатительный комбинат» регистрированный в качестве хозяйственного субъекта 28 декабря 1995 г. под номером 542-1919-ОА расположен в пос. Акбакай Мойынкумского района.
Основной деятельностью общества является добыча и переработка золотосодержащих руд, геологоразведочные работы и строительство объектов промышленности.
Основная цель деятельности получение прибыли. В целях осуществления своей деятельности общество имеет следующие лицензий:
• На занятие эксплуатацией горных производств;
• На переработку минерального сырья;
• На эксплуатацию взрывопожароопасных производств;
• На эксплуатацию технологических оборудований;
• На приобретение, перевозку, хранение и использование цианида натрия и взрывчатых материалов;
• На проведение строительно-монтажных работ;
ОАО «Акбакайский ГОК» находящееся под управлением ОАО «АК Алтыналмас», которое владеет 63% его акции, имеет Уставной капитал 500 000 тыс.тенге. Как оператор на договорных условиях с ОАО «АК Алтыналмас» общество в 2003 году осуществлял добычные работы на месторождениях «Акбакай» и «Карьерное». Завершил строительство Опытно-промышленной установки и Отделения переработки огарков. Продолжил углубку стволов «Главная» и «РЭШ-1» в целях вскрытия нижележащих горизонтов месторождения «Акбакай».
Проводил геологоразведочные работы на месторождениях «Восточный Акбакай», «Карьерное» и «Думан-Шуак».
В 2003 году ОАО «Акбакайский ГОК» добыл 209 101 т. руды со средним содержанием 5,9 г/т.
Переработав на обогатительной фабрике 221 147 т. руды получили 22 130 т. золотосодержащих концентратов со средним содержанием золота - 53,6 г/т, серебра - 15,7 г/т.
На заводе Доре переработано 12 261 т. концентрата и выпущено чистого металла: золота - 548 кг, серебра - 143,3 кг.
Сквозное извлечение по гидрометаллургическому переделу составило-83%.
С апреля 2003 года начался пуско-наладочные работы и налаживания технологических процессов на ОПУ.

Дисциплина: Горное дело
Тип работы:  Курсовая работа
Объем: 34 страниц
Цена этой работы: 700 теңге
В избранное:




содержание

ВВЕДЕНИЕ 6

1 ГЕОЛОГО-ПРОМЫШЛЕННАЯ ХАРАКТЕРИСТИКА МЕСТОРОЖДЕНИЯ АКБАКАЙ 7
1.1 Общие сведения 7
1.2 Краткая геологическая характеристика месторождения 7
1.3 Качественная характеристика руд и запасы 10
1.4 Краткая горнотехническая и гидрогеологическая характеристика
месторождения 14
2 горные работы 15
2.1 Существующее состояние горных работ 15
2.2 Производительность рудника 15
2.3 Вскрытие горизонтов ниже 76м 15
2.4 Горно-капитальные работы 23
2.5 Системы разработки 23
6. Рациональное использование и охрана недр 23
7. Вентиляция 25

3 ГОРНО-МЕХАНИЧЕСКАЯ ЧАСТЬ 27
3.1 Подъемные установки 27
3.2 Водоотливные установки 27
3.3 Околоствольные дворы 30
3.4 Подземный электровозный транспорт 30
3.5 Прокладка сжатого воздуха и пожарно-технического
водоснабжения на горизонтах 30
3.6 Вентиляторные установки 31

4 ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА 32
4.1 Проходка горизонтальных выработок 32
4.2 Проходка вентиляционных восстающих 32
4.3 Сооружение камерных выработок 33
4.4 Организация и механизация проходческих работ 33
4.5 Спуск оборудования и материалов по стволу РЭШ-1 34
4.6 Технологическая схема углубки ствола РЭШ-1 34
4.7 Технологическая схема проходки слепого ствола 35
5 ОХРАНА ТРУДА. ТЕХНИКА БЕЗОПАСНОСТИ 37
5.1 Охрана труда 37
5.2 Производственная санитария 37
5.3 Техника безопасности 38
5.4 Пожарная безопасность 40

6 ОХРАНА ОКРУЖАЮЩЕЙ ПРИРОДНОЙ СРЕДЫ 42

7 ТЕХНИКО-ЭКОНОМИЧЕСКАЯ ЧАСТЬ 43
7.1 Капитальные вложения 43
7.2 Производственные расходы 43
7.3 Основные технико-экономические показатели 44
7.4 Анализ чувствительности 45

Введение

Открытое акционерное общество Акбакайский горно-обогатительный комбинат
регистрированный в качестве хозяйственного субъекта 28 декабря 1995 г. под
номером 542-1919-ОА расположен в пос. Акбакай Мойынкумского района.

Основной деятельностью общества является добыча и переработка
золотосодержащих руд, геологоразведочные работы и строительство объектов
промышленности.

Основная цель деятельности получение прибыли. В целях осуществления своей
деятельности общество имеет следующие лицензий:

• На занятие эксплуатацией горных производств;

• На переработку минерального сырья;

• На эксплуатацию взрывопожароопасных производств;

• На эксплуатацию технологических оборудований;

• На приобретение, перевозку, хранение и использование цианида натрия и
взрывчатых материалов;

• На проведение строительно-монтажных работ;

ОАО Акбакайский ГОК находящееся под управлением ОАО АК
Алтыналмас, которое владеет 63% его акции, имеет Уставной капитал 500 000
тыс.тенге. Как оператор на договорных условиях с ОАО АК Алтыналмас
общество в 2003 году осуществлял добычные работы на месторождениях
Акбакай и Карьерное. Завершил строительство Опытно-промышленной
установки и Отделения переработки огарков. Продолжил углубку стволов
Главная и РЭШ-1 в целях вскрытия нижележащих горизонтов месторождения
Акбакай.

Проводил геологоразведочные работы на месторождениях Восточный
Акбакай, Карьерное и Думан-Шуак.

В 2003 году ОАО Акбакайский ГОК добыл 209 101 т. руды со
средним содержанием 5,9 гт.

Переработав на обогатительной фабрике 221 147 т. руды получили
22 130 т. золотосодержащих концентратов со средним содержанием золота -
53,6 гт, серебра - 15,7 гт.

На заводе Доре переработано 12 261 т. концентрата и выпущено
чистого металла: золота - 548 кг, серебра - 143,3 кг.

Сквозное извлечение по гидрометаллургическому переделу составило-
83%.

С апреля 2003 года начался пуско-наладочные работы и налаживания
технологических процессов на ОПУ.

В течение года на ОПУ переработано 2204 т. концентрата, со средним
содержанием 30 гт. ( включая концентрат полученный при переработке
залежалых хвостов завода Доре ). Полученный огарок в количестве 338т со
средним содержанием золота - 156 гт перерабатывался в Отделении
переработки огарков (ОПО). Получено катодного золота - 28709,3 гр. Сквозное
извлечение по пирометаллургическому переделу составляет 62,9%.

1 Геолого-промышленная характеристика месторождения Акбакай

1.1Общие сведения
Золоторудное месторождение Акбакай располагается в Мойынкумском районе
Жамбылской области Республики Казахстан. В непосредственной близости от
месторождения находится одноименный поселок. С ближайшей железнодорожной
станцией Кияхты (110 км к юго-востоку от месторождения) поселок связан
автомобильной дорогой через поселок Мирный. Районный центр поселок Мойынкум
располагается в 80 км к югу от поселка Акбакай.
Железная дорога Моинты-Чу и автомобильная трасса Алматы-Балхаш проходят в
85 км к востоку, а асфальтированная шоссейная дорога Фурмановка-Берлик-
Мойынкум в 90-110 км к югу и юго-западу от месторождения. Рельеф района
равнинно-мелкосопочный, относительные превышения достигают 20-30 м,
абсолютные отметки - 465—490 м.
Обводненность района слабая. Речки-саи имеют поверхностный сток в период
весеннего снеготаяния. Постоянный водосток реки Чу, протекает в 65 км к юго-
западу от месторождения.
Климат района резко континентальный, засушливый. Часты сильные ветры,
преимущественно северо-восточного направления.
Среднегодовая температура воздуха составляет плюс 5-6 С при амплитуде
колебаний от -15 С в январе до +25 С в июле. Сумма годовых осадков 200-300
мм. Лето сухое, жаркое. Продолжительность жаркого периода 4,5-5 месяцев.
Зима малоснежная, с частыми оттепелями. Устойчивый снеговой покров толщиной
0,3-0,4 м держится с декабря по февраль.
Сейсмичность района составляет 6 баллов.
Район практически не заселен, используется для отгонного животноводства и
экономически находится в стадии освоения за счет развития горнодобывающей и
горно-перерабатывающей промышленности.
Лицензия на разработку месторождения Акбакай выдана ОАО АК Алтыналмас
(МГ №382 от 10.09.95 г.) и разработка ведется на основании Контракта на
проведение операций по недропользованию (Акт регистрации №68 от 15.10.95
г.) и Дополнения к Контракту №823 от 11.12.01 г.
Оператором по разработке Акбакайского месторождения является ОАО
Акбакайский ГОК на условиях отдельного договора с недропользователем.

1.2 Краткая геологическая характеристика месторождения
В региональном плане территория Акбакайского рудного поля относится к Чу-
Илийскому рудному поясу. Кроме Акбакая, в рудном поле располагаются
золоторудные месторождения Бескемпир, Аксакал, Кенжем, Думан-Шуак,
Самородковое, Карьерное, Кенгир и ряд рудопроявлений.
Одним из главных элементов Чу-Илийского рудного пояса является Жа-лаир-
Найманская тектоническая зона. Месторождение Акбакай локализуется в
гранодиоритах Кызылжартасского интрузива, который прорывает песчано-
сланцевые отложения ордовика и эффузивы среднего девона. Площадь поля
составляет около 25 км2; покровные отложения на всей площади представлены
рыхлыми четвертичными образованиями мощностью от 0,5 до 1,5 м.
Основную роль в строении рудного поля играют разрывные нарушения,
представленные системами крутопадающих разломов субширотного простирания

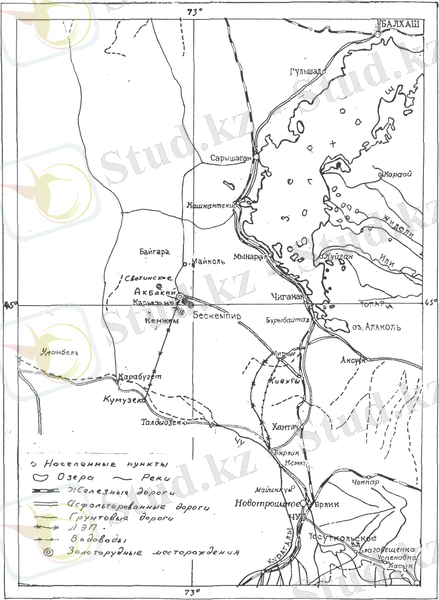

ОБЗОРНАЯ КАРТА

Масштаб 1:2000000

Фурмановка
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

и оперяющих их пологих разломов типа сколовых трещин. В пределах интрузива
широко развиты дайки лампрофиров, а также диоритовых и диабазовых
порфиритов. С дайками лампрофирового ряда связаны основные проявления
промышленного оруденения.
Месторождение Акбакай структурно связано с Акбакайским разломом
субширотного простирания протяженностью около 3 км (Главная рудная зона).
По ориентировке в пространстве здесь выделяются две системы рудовмещающих
тектонических нарушений крупные крутопадающие (65-85º) к северу разломы
субширотного простирания и оперяющие их как сколовые трещины пологопадающие
(30-50°) разрывные нарушения широтного и северо-западного (290-310°)
простирания. В соответствии с этими системами разломов на месторождении
выделяются две структурно-морфологические группы рудных тел крутопадающие и
пологопадающие.
В 250-300 м к югу от Акбакайского разлома протягивается субпараллельно
ему Бескемпирский разлом, с которым связано несколько маломощных рудных тел
(Южная рудная зона), к настоящему времени отработанных. Все рудные тела на
месторождении залегают в интрузиве гранодиоритов и только одно (жила
Тукеновская) частично локализуется в песчаниках ордовика. Всего разведано
10 жил с балансовыми рудами промышленных категорий: Главная, Фроловская,
Тукеновская, Октябрьская, Юбилейная-60, Пологая-1, Пологая-6, Глубинная,
Южная-1, Южная-2, Помимо этих жил разведаны три жилы с забалансовыми
рудами: Пологая-4, Золотая, Диагональная. Ниже горизонта 76 м промышленное
оруденение представлено балансовыми рудами жил Юбилейная-60, Пологая-1 и
Фроловская. Углы падения в этой части месторождения варьируют: у жилы
Юбилейная-60 - от 30 до 61°, преимущественно от 40 до 50º ; у жилы Пологая-
1 - от 35 до 46º , преимущественно 39-40º ; у жилы Фроловская - от 69 до
87º , преимущественно от 73 до 77º . Согласно Правилам технической
эксплуатации рудников, разрабатывающих месторождения... драгоценных
металлов (1981 г.), жилу Фроловскую следует отнести к крутопадающим, а
жилы Юбилейная-60 и Пологая-1 - к наклонным рудным телам.
Поперечное строение перечисленных жал достаточно простое. Центральная
часть сложена одной, реже двумя стержневыми кварцевыми жилами небольшой
мощности (первые десятки см). Они окаймляются полосами золотонесущих
березитов мощностью до 3,0, реже более метров. В контур рудного тела может
входить и гидротермально измененная до состояния березитов часть дайки.
Контакты кварцевых жил с березитами, а березитов с гранодиоритами
достаточно четкие, выделяются визуально, часто маркируются тонкими
трещинками с глинкой трения. Иногда по простиранию кварцевая жила имеет
пережимы, вплоть до полного исчезновения. Тогда рудное тело представлено
только березитами, как правило, с умеренным оруденением.
Форму рудных тел месторождения Акбакай можно характеризовать как
достаточно простую, но изменчивую по мощности. Коэффициенты вариации
мощности составляют 40-75%. При этом распределение золота в рудных телах
крайне неравномерное, его коэффициенты вариации составляют 150-270%, в
отдельных выборках достигают 360%.
По сравнению с отработанной частью месторождения в нижней его части,
особенно ниже горизонта 76 м, имеет место относительное увеличение числа
проб с низкими содержаниями золота (до 4,0%), что отвечает общей тенденции
снижения его содержания на глубину.

1.3 Качественная характеристика руд и запасы
Акбакайское месторождение относится к месторождениям золотокварцевой
умеренно сульфидной формации (золото-арсенопирит-сульфо-антимони товый тип).
На месторождении выделен один природный кварц-березитовый тип руд.
Основными рудными минералами являются: арсенопирит, пирит, золото, блеклая
руда, бурнонит, джемсонит, буланжерит, сфалерит, халькопирит, антимонит,
галенит. Редко встречаются: пирротин, висмутин, самородное серебро,
киноварь.
Содержание сульфидов достигает 5%, с глубиной оно снижается до 3-4%.
Главными сульфидными минералами являются пирит и арсенопирит. Основная
часть золота (80-85%) находится в свободной форме, остальная часть - в
тонкодисперсном состоянии в сульфидах, в основном, в арсенопирите. Серебро
большей частью связано с блеклыми рудами, сульфоантимонитом и золотом.
Золото наблюдается в виде зерен, тонких прожилков и пленок с сульфидами.
Размеры выделений золота от субмикроскопических до 2 мм, в единичных
случаях до 1,5 см.
Вредными компонентами руд является мышьяк, содержание которого составляет
0,5-0,7 % и сурьма, имеющая в целом по месторождению низкое содержание
(сотые доли процента). Однако в процессе эксплуатации выявились отдельные
локальные участки, где концентрация сурьмы достигает десятых долей и даже
целых процентов. Такие руды создают трудности при обогащении и получении
сплава Доре.
В настоящее время Акбакайский ГОК для переработки руд располагает
обогатительной фабрикой и заводом для получения сплава Доре. Обогатительная
фабрика работает по схеме "гравитация - флотация хвостов гравитации", при
этом осуществляется полный водооборот. За 2002 год фабрикой переработано
219,7 тыс, т руды с содержанием золота 7,3 гт, серебра 2,24 гт.
Извлечение золота на фабрике составило 88,1%, серебра 89,7%, а на заводе
Доре (в катод) 84,9% и 66,1% соответственно. Для повышения извлечения
золота в настоящее время ведется строительство опытно-промышленной
установки по переработке концентратов.
Месторождение Акбакай эксплуатируется с 1975 г. Впервые запасы
месторождения были утверждены ГКЗ СССР по состоянию на 01.07.74 г.
(протокол № 7234 от 23.08.74 г.) по кондициям, утвержденным ГКЗ СССР
29.08.74 г. (протокол №831-К). В 1978 г. было разработано ТЭО постоянных
кондиций (Средазнипроцветмет), утвержденное ГКЗ СССР протоколом №1250-К от
07.04.78 г. По результатам геологоразведочных работ 1978-81 гг. на флангах
и глубоких горизонтах месторождения был получен прирост запасов, принятый
на баланс ЦКЗ Мингео СССР (протокол №4 от 05.03.81 г.) и ТУ Южказгеология
(протокол №69 от 29.09.81 г.).
Учитывая изменившуюся экономическую ситуацию в Республике Казахстан за
период после утверждения промышленных кондиций на руды Акбакайского
месторождения, АК Алтыналмас провел анализ действующих кондиций, исходя
из изменений в экономике в условиях развития рыночных отношений. Кроме
того, возможность и целесообразность применения показателей кондиций
оценивались с учетом опыта эксплуатации месторождения Акбакай за
двадцатилетний период.

ГКЗ РК были утверждены следующие параметры кондиций для пересчета запасов
неотработанной части месторождения Акбакай (протокол №49-00-К от 24.03.2000
г.):
подсчет запасов производить в геологических контурах рудных тел;
минимальное промышленное содержание золота в блоке 7,0 гт.
Включать в балансовые запасы попутно вскрываемые блоки,
расположенные среди балансовых и примыкающих к ним, с
содержанием золота не ниже 5,5 гт;
оконтуривание рудных тел по падению и простиранию производить по
выработкам с содержанием золота не ниже 4,0 гт;
минимальная мощность рудных тел: крутопадающих - 0.8 м, пологопа-
дающих- 1,2 м;
максимальная мощность прослоев пустых пород, включаемых в контур
подсчета-3,0 м;
в контуре балансовых запасов подсчитать запасы серебра, определить в
них содержание мышьяка и серы;
к числу забалансовых отнести запасы, оконтуренные по выработкам с
содержанием золота выше 2,0 гт.
По указанным кондициям ОАО АК Алтыналмас и ТОО Маралды-минерал был
выполнен пересчет запасов отработанной части месторождения Акбакай (часть
I) и оставшихся запасов (часть II). Рассмотрев часть I представленного
пересчета ГКЗ РК произвело списание не подтвердившихся при отработке
месторождения запасов руды и металла, а также утвердила запасы категории С1
неотработанной части месторождения по состоянию на 01.01.2000 г. в
следующем количестве: руда - 2082,4 тыс. т, золото - 37543,9 кг, серебро -
13,5 т (протокол №101-01-С от 27.08.01 г.) (приложение 4). Подсчет запасов
неотработанной части месторождения Акбакай ТКЗ ТУ Южказнедра
рекомендовала считать авторским (протокол №760 от 07.09.01 г.) (приложение
5). Техническим совещанием при Первом Вице-президенте ОАО АК Алтыналмас
эти запасы были приняты как авторские в количестве: категория С1 - руда
1629,5 тыс.т, золото 19886,2 кг, серебро 8843,9 кг; категория С2 - руда
513,6 тыс. т, золото 3853,4 кг, серебро 1440,0 кг, и на этих запасах с
учетом результатов разбивки их по горизонтам было предложено выполнить ТЭО
целесообразности вскрытия и отработки запасов ниже горизонта 76 м (протокол
№7 от 10.09.01 г.) (приложение 6).
Пересчет запасов неотработанной части месторождения Акбакай с разбивкой
по эксплуатационным горизонтам был принят техническим совещанием при первом
вице-президенте ОАО АК Алтыналмас (протокол №10 от 07.11.01 г.)
(приложение?). Рассчитанные на основе этого пересчета запасы месторождения
ниже горизонта 76 м по сумме категорий С1 и С2 составили: руда 594169,0 т,
золото 4322,34 кг, серебро 1525,02 кг. Распределение геологических запасов
руды и металлов по категориям изученности, рудным телам, эксплуатационным
горизонтам представлено в табл. 1.3.1. Здесь же приведены запасы руды и
металлов между горизонтами 76 и 136 м.
Величины потерь и разубоживания для определения количества
эксплуатационных запасов ниже гор. 76м для жил Юбилейная-60, Пологая-1 и
Фроловская рассчитывались по данным геологической документации и
опробования перечисленных жил на гор.216м, являющемся на начало составления
ТЭО пространственно наиболее близким к гор.76м. Аналогичные показатели для
жилы

Главная между горизонтами 136 и 76 м приняты по плану добычи ОАО
Акбакайский ГОК на 2002 г (гор. 216м).
Определение количественных показателей нормативов потерь и разубоживания
при отработке жил Юбилейная 60, Фроловская и Пологая-1 ниже гор.76 м
проводилось в данной работе согласно Отраслевой инструкции по определению,
нормированию и учету потерь и разубоживания руды и песков на рудниках и
приисках(1975 г.), а также Инструкции по определению, учету, нормированию
и экономической оценке потерь и разубоживания руды при разработке
месторождения Акбакай(2001 г.). Расчет проводился по следующим видам
потерь и разубоживания (в порядке последовательности отработки):
разубоживание руды при проходке подготовительных выработок; потери и
разубоживание при извлечении руды из внутриблоковых целиков и целиков
подготовительных выработок; потери и разубоживание в результате
перемешивания пород при разработке тектонически нарушенных участков и
рудных тел сложной конфигурации; разубоживание при создании необходимой
ширины очистного пространства; потери и разубоживание из-за сложности
контакта руды и вмещающих пород; потери при погрузке, разгрузке,
складировании и шихтовке, на транспортных путях. При этом использовались
проектные решения по отработке запасов горизонта 216 м месторождения
Акбакай, а также данные геологической документации и опробования рудных тел
на этом горизонте.
Распределение эксплуатационных запасов руды и металлов по категориям
изученности, рудным телам, эксплуатационным горизонтам представлено в
табл.1.1.

Таблица 1.1- Состояние геологических и эксплуатационных запасов ниже
горизонта 76 м.
Рудное КатГеологические запасы ПотРазЭксплуатационные запасы
тело . ериу-
(жила) зап , бож
асо % .
в %

Главная
ЮбилейнаС1 68446,0 8,62,9591,40
я -60 4 5

Юбнлейная-60
Юбилейная-60
Юбилейная-60 С1 1390827,77
,5
Здание с ПМ 2Ц 4 х 2,3 на поверхности у
ствола шахты Главная
Подземные камеры ПМЦ 1,6x1,2 нагор. +76м 52 930
и+16м
Углубка ствола шх. Главная с гор. +76м до 173 29,22 5055
гор. -104м
Сопряжения ствола шх. Главная с гор. +16м, 51 перем.1440
-44м и -104м.
Армирование ствола 195
Итого: Углубка ствола шх. Главная 173 6495
Углубка ствола РЭШ-1 с гор. +76м до гор. 124 11,13 1380
-44м
Сопряжения ствола с гор.+16м, -44м. 17,6 перем.522
Армирование ствола 124
Итого: Углубка ствола РЭШ-1 124 1902
О ко л ост во льны и двор ствола Главная па195,4 2382
гор. + 16м.
Квершлаг ствола шх. Главная на гор.+16м 315 10,43 3285
Квершлаг ствола шх. Главная на гор.+16м 148 7,8 1154
Сопряжения (4 шт.) 60,4 836
Сопряжения (2шт.) 31,1 525
Камера УТП 31,4 311
Электровозное депо 21,3 254
Склад ППМ 27,5 226
Камера инструментальной кладовой 5,8 64
Квершлаг ствола РЭШ-1 нагор.+1бм 337 7,8 2629
Камера вентиляционных дверей (4 шт.) 14 180
Околоствольный двор ствол РЭШ-1 39 459
Подземная уборная 137
Участковый пункт хранения ВМ 56
Вентиляционный восстающий №1 на гор. +76м. 83 4,5 374
Квершлаг к вентиляционному восстающему №2 40 7,8 312
Вентиляционный восстающий №2 на гор. +76м. 65 7,15 465
Итого: гор. + 16 м 1414 13649
Околоствольный двор ствола Главная на гор. 195,4 2382
-44м
Квершлаг ствола шх. Главная на гор. -44м 382 10,43 3984
Кпершлаг ствола шх. Главная на гор. -44м 136 7,8 1061
Сопряжения (3 шт.) 45,3 627
Сопряжения (2шт.) з_у 525
Камера УТП 31,4 31!
Электровозное депо 21,3 254
Склад ППМ 27,5 226
Камера инструментальной кладовой 5,8 64
Квершлаг ствола РЭШ-1 на гор. -44м 388 7,8 3026
Камера вентиляционных дверей (4 шт.) 14 180
Околоствольный двор ствола РЭШ-1 39 45 У
Подземная уборная 137
Участковый пункт хранения ВМ 56
Вентиляционный восстающий №1 нагор. +16м. 78 4,5 351
Кпершлаг к вентиляционному восстающему №2 50 7,8 390
Вентиляционный восстающий №2 нагор. +16м. 60 7,15 429
Итого: гор. -44м 1505 14463
Околоствольный двор ствола Главная на гор. 195,4 2382
-104м
Квершлаг ствола шх. Главная на гор. -104м 453 10,43 4725
Квершлаг ствола шх. Главная на гор.- 1 04м 142 7,8 1108
Сопряжения (2 шт.) 30,2 418
Камера вентиляционных дверей (2 шт.) 7 90
Камера УТП 31,4 311
Участковый пункт хранения ВМ 56
Вентиляционно-ходовой восстающий на гор. 70 7,15 501
-44м.
Итого: гор.- 104м 929 9590
Всего ГКР: 4197 47029

Таблица 2.2 - Объемы горно-капитальных работ
Наименование Длина, мСеч.в Объем, мЗ
прох.м2
Углубка ствола РЭШ-1 с гор. +76м до 124 11,13 1380
гор, -44м
Сопряжения ствола с гор.+1 6м, -44м. 17,6 перем. 522
Армирование ствола 124
Итого: Углубка ствола РЭШ-1 124 1902
Подземная камера ПМ Ц -2,5 х 2 на 12,2 57,5 702
гор. +76м
Приямок под ПМ Ц - 2,5 х 2 117
Канатный ходок на гор. +76м 19,4 5 97
Копровая часть слепого ствола на гор.17,6 19,6 345
+7бм
Итого: Подъемный комплекс слепого 49,2 1260
ствола
Слепой ствол с гор.+76м до гор. -104м195 19,6 3822
Сопряжение гл.ствола на гор. +76 м 21,5 31,2 671
(для размещения лебедок)
Сопряжение слепого ствола с гор.+16м,30 перем. 1377
-44м и -104м
Армирование слепого ствола 203
Итого: Проходка слепого ствола 195 5870
Околоствольный двор слепого ствола на35 14,3 501
гор. +76м
Квершлаг ел. Ствола на гор. +76м 41,5 7,8 324
Сопряжение (расширение квершлага 91
ствола Главная)
Итого: гор. 76 м 76,5 915
Околоствольный двор слепого ствола на35 14,3 501
гор. +16м
Камера противопожарных дверей 10 10,4 104
Квершлаг слепого ствола на гор. + 16м140 7,8 1092
Участковая насосная с водосборниками 75 340
Сопряжения (3 шт.) 45,3 627
Квершлаг ствола РЭШ-1 нагор.+16м 307 7,8 2395
Сопряжения(2шт.) 31,1 525
Камера УТП 31,4 311
Электровозное депо 21,3 254
Склад ППМ 28 226
Камера инструментальной кладовой 5,8 64
Камера вентиляционных дверей (2 шт.) 7 90
Подземная уборная 137
Участковый пункт хранения ВМ 56
Околоствольный двор ствола РЭШ-1 39 459
Вентиляционный восстающий №1 на гор. 83 4,5 374
+76м.
Квершлаг к вентиляционному 40 7,8 312
восстающему №2
Вентиляционный восстающий №2 на гор. 65 7,15 465
+76м.
Итого: гор, 16 м 963 8330
Околоствольный двор слепого ствола на35 14,3 501
гор. -44м
Камера противопожарных дверей 10 10,4 104
Квершлаг слепого ствола на гор. -44м 202 7,8 1576
Участковая насосная с водосборниками 75 340
Сопряжения (3 шт.) 45,3 627
Квершлаг ствола РЭШ-1 нагор.-44м 358 7,8 2792
Сопряжения (2шт.) 31,1 525
Камера УТП 31,4 311
Электровозное депо 21,3 254
Склад ППМ 27,5 226
Камера инструментальной кладовой 5,8 64
Камера вентиляционных дверей (2 шт.) 7 90
Подземная уборная 137
Участковый пункт хранения ВМ 56
Околоствольный двор ствола РЭШ-1 39 459
Вентиляционный восстающий №1 на гор. 78 4,5 351
+16м.
Квершлаг к вентиляционному 50 7,8 390
восстающему №2
Вентиляционный восстающий №2 на гор. 60 7,15 429
+16м.

Наименование Длина, мСеч .в Объем, мЗ
прох.мЗ
Итого: гор. -44 м 1076 9232
околостбольный двор слепого ствола на35 14,3 501
гор. -104м
Камера противопожарных дверей 10 10,4 104
Квершлаг слепого ствола на гор. -104м252 1 С ,В 1966
Участковая насосная с водосборниками 75 340
Сопряжения (2шт.) 30,2 418
Камера УТП 31,4 311
Участковый пункт хранения ВМ 56
Вентиляционно-ходовой восстающий на 70 7,15 501
гор. -44м,
Итого; гор.- 104 м 504 4196
Всего: 2988 31705

Таблица 2.3-Сравнение вариантов вскрытия ниже горизонта 76м

Наименование работ Вариант 1 Вариант 2
длина,сеч. в прох. объем м! капвложения,
м м: тыс. $
Готовность Существующий СуществующийПроектный
Назначение Грузолюдской ГрузолюдскойГрузолюдской
Система Двухклетевой ДвухклетевойДвухконцевой,
без уравн. без уравн. одноклетевой с
каната каната противовесом
Глубина ствола м 395 (гор. 76 460,28 (гор.185 (с гор.76
м) 16м) м до гор.-104
м)
Подъемная Ц 3,5 х 2А МПП-9 Ц 2,5x2
машина:
- количество шт. 1 1 1
барабанов
- диаметр мм 3400 2820 2500
барабана (футерован c
c d=2500мм)
- ширина 2000 1350 2000
барабана
- шаг нарезки мм 40 20 34
канавки
- макс, разностьК ГС 14000 9000 9000
статистических
нагрузок
- число слоев шт. 1 I 1
навивки
- длина одного м 10,676 8,8548 7,85
витка каната на
барабан
Редуктор: тип ЦДН-170У Ц2Ш-800П ЦДН-170У
- передаточное 1 11,5 20 11.5
отношение
Электродвигатель АКН2-18-35-20АК 3-13-46-6АК4-4-16-33-12У
: У4 4
- мощность кВт 630 630 500
- частота обмин290 985 490
вращения
- напряжение в 6000 6000 6000
сети
Клеть: тип 2ШВ-3,1А бШВ-1,4 21НВ-3.1А
- масса клети кг 2850 1060 2850
- размер пола мм 3100x1370 1400 х 987 3100x1370
- кгс 7500 2350 7500
грузоподъемность
- макс, нагрузкакгс 10200 3340 10200
у ковша
Вагонетка: тип ВГ-2,2 ВГ-0,7 ВГ-2,2
- масса кг 1869 515 1869
- емкость м3 2,2 0,7 2,2
- колея мм 600 600 600
Масса груза в кг 3390 1063 3390
вагонетке
Масса груза в кг 5260 1578 5260
клети
Номинальная кгс 8110 2757 8110
концевая
нагрузка на
канат у ковша
Противовес: тип - - ПП-100
- масса кг - - 6600
Подъемный канат:
- марка 32.5-ГЛ-В-Н-117,5-ГЛ-В-1831.0-ГЛ -В-Н-186
764 (180) 62 (190) 2 (190)
-ГОСТ 7669-80' 7669-80* 7668-80'
- диаметр мм 32,5 17,5 31.0
- масса одного кг 4,445 1,36 3,655
метра
- суммарное кг 85950 27000 68850
разрывное усилие
всех проволочек
канате

Наименование Ед. Ствол шахты Ствол РЭШ-1 Слепой ствол
показателей изм. Главная
-длина отвеса м 425 485 200
-длина ветви м 565 600 300
каната
-количество шт. 2 2 2
канатов
Макс, кгс 10000 3420 8841
нагрузка на
барабан ПМ с
учетом веса
каната
Запас 8,5 7,89 7.78
прочности
каната
Макс, скорость мс 4,45 7.268 5,57
подъема
Ус корен ие мс2 0,75 0,7 0,75
-замедление
Канат
тормозной;
-ГОСТ 3077-80" - 3077-80'
- марка 30.5-ГЛ-В-Н-1 30,5-ГЛ-В-Н-1764
764 (180) (180)
- диаметр мм 30,5 - 30,5
- вес 1 п.м. кг 3,41 - 3,41
-длина м 430 - 210
- суммарное кгс 61350 61350
разрывное
усилие проволок
- количество шт. 4 - 4
ветвей
(рабочих)

3.3 Околоствольные дворы
Механизация обмена вагонеток в околоствольном дворе ствола шахты Главная
на горизонте 76 м обеспечивается с помощью посадочных кулаков, стволовых
откаточных дверей, задерживающих стопоров, толкателей и стрелочных
переводов.
Механизация обмена вагонеток в околоствольных дворах слепого ствола на
горизонтах обеспечивается с помощью посадочных кулаков, стволовых откатных
дверей, задерживающих стопоров, толкателей и стрелочных переводов.
Механизация обмена вагонеток в околоствольном дворе ствола РЭШ-1 по
выдаче породы от проходки выработок гор. +16 м осуществляется с помощью
качающих площадок, стволовых откатных дверей, задерживающих стопоров и
перестановочной платформы.
Механизмы имеют электрический привод работающий в полуавтоматическом
режиме или управляемых дистанционно со специального пульта, расположенного
в нише сигнальной аппаратуры.
Работа механизмов обмена вагонеток в околоствольных дворах слепого ствола
и ствола РЭШ-1 сблокирована с работой подъемных установок.
На горизонтах в околоствольных дворах слепого ствола и РЭШ-1 имеются
камеры ожидания.

3.4 Подземный электровозный транспорт
В настоящее время электровозный транспорт на горизонтах состоит из
вагонного парка вагонеток ВГ-2,2 и контактных электровозов 7 КР. Колея
рельсовых путей принята 600 мм из рельсов Р24 с уклоном 0,004 в сторону
движения груженых составов. Количество вагонеток в составе - 8. Кроме
вагонеток ВГ-2,2 для транспортировки руды на горизонтах предусмотрены
специальные вагонетки: ВЛ-600 - для леса и металлоизделий, ВВ - для
доставки взрывчатых веществ, ПОЗ - для оборудования, ВАШ - ассенизационная
вагонетка и контейнеры для длинномерных материалов.
Для осмотра подвижного состава на каждом горизонте предусмотрено
электровозное депо, оснащенное всем необходимым ремонтным оборудованием.

3.5 Прокладка сжатого воздуха и пожарно-технического водоснабжения на
горизонтах
Трубопроводы сжатого воздуха Ду = 250 мм и пожарно-технического
водоснабжения Д у = 125 мм прокладываются от ствола шахты Главная по
квершлагу горизонта 76 м к слепому стволу, по слепому стволу и далее по
горизонтальным выработкам гор. 16 м, - 44 м и - 104 м.
По штрекам трубопроводы сжатого воздуха и пожарно-технического
водоснабжения выполнены из труб Ду = 150 мм и Ду = 100 мм соответственно. К
пневмопотребителям сжатый воздух поступает по резинотканевым шлангам.
Соединение труб на сварке, в местах соединения с трубопроводной арматурой
на фланцах.
Подвеска трубопроводов выполнена к стенкам выработок на хомутных
подвесных устройствах через 4 м.

Трубопроводы оснащены всем необходимым по ЕПБ и нормам технологического
проектирования трубопроводной регулирующей и запорной арматурой, а также
пожарными кранами.
Трубопровод пожарно-технического водоснабжения закольцован с
трубопроводом сжатого воздуха у ствола шахты Главная и Слепая на
горизонтах 16м, - 44м и- 104м.
В местах необходимых для отвода сжатого воздуха и воды на участки
предусматриваются запорные краны Ду = 65 мм.

3.6 Вентиляторные установки
В соответствии с принятой схемой вентиляции рудника на вентиляционных
восстающих №1 и №2 установлены вентиляторы главного проветривания типа ВОД-
16П работающие в нормальном режиме на всасывание.
По своим техническим характеристикам вентилятор ВОД-16П осевой,
двухступенчатый, двухприводной, со встречным вращением колес, реверсивный.
Каждое колесо имеет свой привод. Реверсирование воздушного потока
осуществляется путем изменения вращения приводных двигателей колес.
Изменение режима работы вентилятора осуществляется путем изменения угла
установок лопаток колес.
Предусматривается полная автоматизация работы вентиляторных установок,
включая реверсирование воздушной среды. Пульт реверсирования вентиляторов
установлен в центральном диспетчерском пункте.
В здании вентиляторных установок предусмотрена автоматическая пожарная
сигнализация.

4 Организация строительства

В ТЭО предусмотрено строительство II очереди Акбакайского рудника ниже
горизонта 76 м, включающее в себя восполнение выбывающих мощностей,
вскрытие и отработку запасов от гор. 76 м до гор. -104 м (гор. 16м, - 44 м
и-104м).
В ТЭО предусмотрено выполнить проходку слепого ствола в два этапа при
положительных результатах разведки жил горизонта 16 м: на первом этапе с
гор. 76м до гор. 16 м, а на втором - проходку с гор. 16 м до гор.-104м.
На первом этапе проходка слепого ствола производится через ствол РЭШ-1.
Поэтому для своевременного вскрытия горизонта 16 м необходимо выполнить
углубку ствола РЭШ-1. При этом углубку выполнить на полную глубину ствола
РЭШ-1 до гор. - 44 м.
Проходка слепого ствола осуществляется в следующем порядке. С
нижележащего горизонта +16 м через ствол РЭШ-1, проходятся выработки до
сбойки с намеченным слепым стволом. По центру намеченного слепого ствола с
помощью комплекса КПВ-4 проходится снизу вверх опережающий восстающий до
гор. +76 м. После этого осуществляется последующее расширение ствола до
проектных размеров сверху вниз с одновременным креплением бетоном и
армированием.
Проходка слепого ствола с гор. 16 м до гор. -104 м осуществляется
сплошным забоем сверху вниз с использованием постоянной подъемной машиной Ц
2,5x2,0, которая размещается в подземной камере на гор. 76 м.
Предлагаемая очередность строительства горных выработок, а также
отработки горизонтов 16 м, - 44 м и - 104 м приведена в календарном
графике.

4.1 Проходка горизонтальных выработок
Технологические схемы проходки горизонтальных выработок обычные и не
отличаются от типовых.
Сечения горизонтальных выработок горизонтов 16 м, - 44 м и -104 м
соответствуют сечениям выработкам вышележащих горизонтов. Размеры выработок
определены с учетом размещения подвижного состава (вагонетки ВГ-2,2,
контактный электровоз 7КР), необходимых зазоров и размещения инженерных
коммуникаций.

4.2 ... продолжение
Похожие работы
ОАО “Механомонтаж”
ОАО «Народный банк Казахстана»
Экологическая обстановка в Республике Казахстан
Статический отчет о финансовом состоянии предприятия (ОАО "ШинТранс")
Управление маркетингом в условиях рынка монополии на примере ОАО Казахтелеком
Управление конкурентоспособностью предприятия. (На примере ТОО «GSM Kazakhstan» ОАО «Казахтелеком»)
Анализ действующей системы безналичных расчётов в ОАО Дочерний Банк Альфа-Банк в Казахстане
Разработка способа получения высокочистого оксида железа из отработанных растворов
Перспективы развития государственного предпринимательства в рыночной экономике Республики Казахстан
Наука и развитие производительных сил Казахстана
Дисциплины



WhatsApp: 777 614 50 20
Email: info@stud.kz
Көмек / Помощь
Арайлым
Біз міндетті түрде жауап береміз!
Мы обязательно ответим!
Жіберу / Отправить

Рахмет!
Хабарлама жіберілді. / Сообщение отправлено.

Email: info@stud.kz

Phone: 777 614 50 20
Жабу / Закрыть

Көмек / Помощь
