Звенья железобетонных безнапорных труб прямоугольного сечения для гидротехнических сооружений



Нормативные ссылки 7
Термины и определения 8
Обозначения и сокращения 9
Введение 10
1.Требования ГОСТ 26067.0.83 "Звенья железобетонных безнапорных труб прямоугольного сечения для гидротехнических сооружений. Общие технические условия" 12
1.1 Основные параметры и размеры 12
1.2 Технические требования 20
1.3 Приемка 20
1.4 Методы контроля 21
1.5 Маркировка, хранение и транспортирование 22
2. Контроль качества звенья железобетонных безнапорных труб прямоугольного сечения для гидротехнических сооружений (требования ГОСТов, Методы испытания) 23
2.1 Обозначение марок звеньев железобетонных безнапорных труб прямоугольного сечения для гидротехнических сооружений по ГОСТ 23009.78 24

2. Организация деятельности испытательных лабораторий предприятий стройиндустрии по экспертизе сырья, материалов и готовой
продукции 93
3. Охрана труда и техника безопасности 94
4. Экономическая эффективность повышения качества продукции 100

Выводы 101
Резюме 102
Литература 103
В Республики Казахстан разработаны государственные программы развития всех отраслей промышленности. Использование шпал железобетонных, предварительно напряженных для железных дорог колеи 1520 мм является перспективной, т.к. существует 3 транспортных стратегии, где экспертиза качества является неотъемлемой частью технологического процесса в заводских условиях:
Транспортная стратегия Республики Казахстан до 2015 года
Целью Стратегии является опережающее развитие транспортно-коммуникационного комплекса, способного в полном объеме удовлетворять потребности экономики и населения в транспортных услугах .
Миссия Стратегии - создание максимально усовершенствованной транспортной системы, способствующей эффективной реализации задач государства, транзитных возможностей страны и минимизации транспортных издержек.
1.ДОЛИДЗЕ Д. Е. Испытание конструкций сооружений. М., Высшая школа, 1975г.
2.ЛЕШИНСКИЙ М. Ю. Испытание бетона. М., Стройиздат, 1980г.
3.ГОРЧАКОВ Г. И. и др. Основы стандартизации и контроля качества продукции. М., Стройиздат, 1977г.
4.СУДАКОВ В. В. Контроль качества и надежность железобетонных конструкций. Стройиздат, Ленинградское отделение, 1980г.
5.СУЗЕВ Н А. Методические указания по выполнению курсовой работы по
дисциплине «Испытание строительных материалов, изделий и конструкций».
Шымкент: ЮКГУ им. М. Ауезова, 2011 г.

Дисциплина: Строительство
Тип работы:  Дипломная работа
Бесплатно:  Антиплагиат
Объем: 56 страниц
В избранное:
Ф.7.04-03

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН ЮЖНО-КАЗАХСТАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ им. М.АУЭЗОВА

Кафедра: Технология строительных материалов, изделий и конструкций

Курсовая работа

на тему: Звенья железобетонных безнапорных труб прямоугольного сечения для гидротехнических сооружений

по дисциплине Испытание строительных материалов, изделий и конструкций

специальность: 5В073000 - Производство строительных материалов изделий и конструкций

Выполнил Дайрабаев А.Р., группа СМ-13-8р

Руководитель Сузев Н.А., к.т.н., профессор

Работа защищена
с оценкой ____________
__________________2014г.

Нормоконтроль: Акылбекова А.У.
Комиссия: _________________ Жусипеков А.К.

_________________ Копжасарова Г.Т.



Шымкент - 2014г
Ф.7.05 - 04

ЮЖНО-КАЗАХСТАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ИМ. М.О.АУЭЗОВА

Кафедра: Технология строительных материалов, изделий и конструкций

Утверждаю
Зав.кафедрой Копжасаров Б.Т.
___________________________
27 августа 2014 г.

ЗАДАНИЕ №5
на курсовую работу по дисциплине:
Испытание строительных материалов, изделий и конструкций

Студент: Дайрабаев А.Р. группа: СМ-13-8р
Тема работы Звенья железобетонных безнапорных труб прямоугольного сечения для гидротехнических сооружений
Исходные данные: Нормативные документы по железобетонным сваям


Содержание пояснительной записки
(курсовой работы)
Сроки выполнения
Примерный объем (кол-во листов)
1
Введение

2
Требования

3
Контроль качества железобетонных опор мостов

4
Организация деятельности испытательных лабораторий предприятий стройиндустрии по экспертизе сырья, материалов и готовой продукции

5
Охрана труда и техника безопасности при проведении работ по лабораторным испытаниям

6
Экономическая эффективность повышения качества продукции

7
Выводы

Рекомендуемая литература:
1. НОВГОРОДСКИЙ М. А. Испытание материалов, изделий и конструкций М., Высшая школа, 1974г.
2. ДОЛИДЗЕ Д. Е. Испытание конструкций сооружений. М., Высшая школа, 1975г.
3. ЛЕШИНСКИЙ М. Ю. Испытание бетона. М., Стройиздат, 1980г.
4. СУЗЕВ Н.А., МАМОНТОВ Ю. А. Методические указания к выполнению лабораторных работ по дисциплине Испытание железобетонных конструкций. Каз.ХТИ., Шымкент 1970-80г.
5. СУЗЕВ Н. А., ШУКЕНОВ И. И. Методические указания к выполнению лабораторных работ по дисциплине Испытание строительных материалов, изделий и конструкций ЮКГУ, Шымкент, 2005г.
Дополнительная литература
6. ПОЧТОВИК Г.Я. и др. Методы и средства испытания сборных конструкций. М., Высшая школа, 1973г.
7. НОВГОРОДСКИИ М. А. Пооперационный контроль при производстве железобетонных изделий и конструкций. М., Высшая школа, 1967г.
8. ГОРЧАКОВ Г. И. и др. Основы стандартизации и контроля качества продукции. М., Стройиздат, 1977г.
9. КОВАЛЕВ В.В. и др. Управление качеством продукции предприятий железобетонных изделий. М., Стройиздат, 1976г.
10. СУДАКОВ В. В. Контроль качества и надежность железобетонных конструкций. Стройиздат, Ленинградское отделение, 1980г.

Дата выдачи задания: 02.09.14
Дата защиты работы: 15-я неделя
Руководитель работы: Сузев Н.А. - к.т.н., профессор
Задание принял к исполнению: Дайрабаев А.Р. 02.09.14

Аннотация

Тема курсовой работы: Экспертиза качества железобетонных опор мостов. Руководитель работы: Сузев Н.А. - к.т.н., профессор
Задание приняла к исполнению: Дайрабаев А.Р.. 02.09.14
Название объекта проектирования: железобетонные опоры
В данной курсовой работе представлены методы определения и контроля качества железобетонных опор, их область применения, хранения и приемки, а также проведение испытаний по экспертизе свай железобетонных.
Объем курсовой работы:-------- страниц.
В курсовой работе использовано:
Количество таблиц:
Количество рисунков:

Содержание работы

Нормативные ссылки 7
Термины и определения 8
Обозначения и сокращения 9
Введение 10
1.Требования ГОСТ 26067.0-83 "Звенья железобетонных безнапорных труб прямоугольного сечения для гидротехнических сооружений. Общие технические условия" 12
10.1 Основные параметры и размеры 12
10.2 Технические требования 20
10.3 Приемка 20
10.4 Методы контроля 21
10.5 Маркировка, хранение и транспортирование 22
2. Контроль качества звенья железобетонных безнапорных труб прямоугольного сечения для гидротехнических сооружений (требования ГОСТов, Методы испытания) 23
2.1 Обозначение марок звеньев железобетонных безнапорных труб прямоугольного сечения для гидротехнических сооружений по ГОСТ 23009-78 24

1. Организация деятельности испытательных лабораторий предприятий стройиндустрии по экспертизе сырья, материалов и готовой
продукции 93
2. Охрана труда и техника безопасности 94
3. Экономическая эффективность повышения качества продукции 100

Выводы 101
Резюме 102
Литература 103

Нормативные ссылки

В настоящей курсовой работе использованы ссылки на следующие документы:
ГОСТ 19804-91 - Сваи железобетонные. Технические условия.

ГОСТ 10060.4-95 - Бетоны. Структурно-механический метод ускоренного определения морозостойкости.

ГОСТ 10180 - Бетоны. Методы определения прочности по контрольным образцам.

ГОСТ 10922 - Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций.

ГОСТ 12730 - Бетоны. Методы определения водонепроницаемости.

ГОСТ 22362 - Конструкции железобетонные. Методы измерения силы натяжения арматуры.

ГОСТ 22904 - Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры.

ГОСТ 26433.1-89 - Система обеспечения точности геометрических параметров в строительстве. Элементы заводского изготовления.

Термины и определения

Основные буквенные обозначения

Rb,n
нормативное сопротивление бетона сжатию

Rb, Rb,ser
расчетные сопротивления бетона осевому сжатию для предельных состояний соответственно первой и второй групп
Rbt,n
нормативное сопротивление бетона осевому растяжению

Rbt, Rbt,ser
расчетные сопротивления бетона осевому растяжению для предельных состояний соответственно первой и второй групп
Rs,n
нормативное сопротивление арматуры растяжению

Rbond
сопротивление сцепления арматуры с бетоном

Rs, Rs,ser
расчетные сопротивления арматуры растяжению для предельных состояний соответственно первой и второй групп

Eb
начальный модуль упругости бетона при сжатии и растяжении

Es
модуль упругости арматуры

f
прогиб элемента

кривизна оси элемента

acrc
ширина раскрытия трещин

s, b
напряжения соответственно в арматуре и бетоне

s, b
относительные деформации соответственно арматуры и бетона

Термины и определения

Конструкции
бетонные

Конструкции
железобетонные

Конструкции
сталежелезобетонные

Конструкции
дисперсно армированные (фибробетонные,
армоцементные)

Арматура рабочая

Арматура
конструктивная

Арматура
предварительно
напряженная

Анкеровка арматуры

Стыки арматуры
внахлестку

Рабочая высота
сечения

Защитный слой бетона

Конструкции, выполненные из бетона без арматуры или с арматурой, устанавливаемой по конструктивным соображениям и не учитываемой в расчете. Расчетные усилия от всех воздействий в бетонных конструкциях должны быть восприняты бетоном.

Конструкции, выполненные из бетона с рабочей и конструктивной арматурой (армированные бетонные конструкции). Расчетные усилия от всех воздействий в железобетонных конструкциях должны быть восприняты бетоном и рабочей арматурой.

Железобетонные конструкции, включающие отличные от арматурной стали стальные элементы, работающие совместно с железобетонными элементами.
.

Железобетонные конструкции, включающие дисперсно-расположенные фибры или мелкоячеистые сетки из тонкой стальной проволоки.

Арматура, устанавливаемая по расчету.

Арматура, устанавливаемая без расчета из конструктивных соображений.

Арматура, получающая начальные (предварительные)
напряжения в процессе изготовления конструкций до приложения внешних нагрузок в стадии эксплуатации.

Обеспечение восприятия арматурой действующих на нее усилий путем заведения ее на определенную длину за расчетное сечение или устройства на концах специальных анкеров.

Соединение арматурных стержней по их длине без сварки путем заведения конца одного арматурного стержня относительно конца другого.

Расстояние от сжатой грани элемента до центра тяжести растянутой продольной арматуры.

Толщина слоя бетона от грани элемента до ближайшей поверхности арматурного стержня.

Предельное усилие
Наибольшее усилие, к Наибольшее усилие, которое может быть воспринято

элементом, его сечением при принятых характеристиках
материалов.

Контрольные статические испытания нагружением - испытания с помощью постепенно возрастающей прикладываемой к изделию внешней нагрузки, предназначенные для установления соответствия между фактическими и проектными значениями характеристик прочности, жесткости и трещиностойкости изделий.
Контрольная нагрузка - значение нагрузки, служащее одним из критериев для оценки пригодности изделий по результатам испытаний нагружением. Контрольные значения устанавливаются для: нагрузки, при которой происходит разрушение, т.е. исчерпание несущей способности (контрольная нагрузка по прочности или контрольная разрушающая нагрузка); нагрузки, при которой регистрируется величина прогиба изделия (контрольная нагрузка по жесткости); нагрузки, при которой регистрируется появление трещин (контрольная нагрузка по образованию трещин); нагрузки, при которой регистрируется ширина трещин (контрольная нагрузка по ширине раскрытия трещин).
Коэффициент безопасности C - коэффициент, определяющий степень повышения контрольной нагрузки по отношению к нагрузке на изделие, соответствующей его расчетной несущей способности.
Контрольный прогиб - значение прогиба, с которым сопоставляется фактический прогиб изделия под контрольной нагрузкой для оценки пригодности этого изделия по жесткости.
Контрольная ширина раскрытия трещин - значение, с которым сопоставляется фактическая ширина трещин под контрольной нагрузкой для оценки пригодности изделия по трещиностойкости.
Бетон - искусственный каменный строительный материал, получаемый в результате формования и затвердевания рационально подобранной и уплотненной смеси, состоящей из вяжущего вещества (цемент или др.), крупных и мелких заполнителей, воды. В ряде случаев может содержать специальные добавки, а также отсутствовать вода (например в асфальтобетоне)
Прочность - свойство материала сопротивляться разрушению под действием внутренних напряжений, вызванных внешними силами или другими факторами (стесненная усадка, неравномерное нагревание и т. п.)
Контрольный образец - это единица продукции, её составная часть или проба, характеристики которой приняты за основу, эталон, при серийном изготовлении и контроле качества (точности воспроизведения) такой же продукции.

Введение

В Республики Казахстан разработаны государственные программы развития всех отраслей промышленности. Использование шпал железобетонных, предварительно напряженных для железных дорог колеи 1520 мм является перспективной, т.к. существует 3 транспортных стратегии, где экспертиза качества является неотъемлемой частью технологического процесса в заводских условиях:
Транспортная стратегия Республики Казахстан до 2015 года
Целью Стратегии является опережающее развитие транспортно-коммуникационного комплекса, способного в полном объеме удовлетворять потребности экономики и населения в транспортных услугах .
Миссия Стратегии - создание максимально усовершенствованной транспортной системы, способствующей эффективной реализации задач государства, транзитных возможностей страны и минимизации транспортных издержек.
Стратегическими задачами данной стратегии являются: интеграция транспортной системы Казахстана с мировой транспортной системой, формирование единого внешне интегрированного транспортного пространства и создание современной перспективной национальной транспортной инфраструктуры, достижение наибольшей эффективности транспортных процессов и снижение доли транспортной составляющей в стоимости конечной продукции во внутреннем, транзитном и экспортно-импортном сообщении, гармонизация национального транспортного законодательства с требованиями международных законодательных норм и стандартов в рамках региональных и международных организаций, укрепление единого экономического пространства и развитие межрегиональных связей, а также обеспечение транспортной доступности на уровне, гарантирующем социальную стабильность через развитие и эффективное использование транспортной инфраструктуры, повышение конкурентоспособности транспортной системы Казахстана за счет инновационных технологий и кластерного развития инфраструктуры, обеспечение безопасности транспортных процессов, снижение количества и тяжести происшествий на транспорте, обеспечение экологической безопасности и рационального использования энергетических ресурсов через проведение целенаправленной государственной политики в установлении экологических стандартов, соответствующих международным нормам
2) Стратегия Казахстан-2050 Республики Казахстан
Инфраструктура, в особенности транспорт и связь. Республика Казахстан ставила задачу развивать инфраструктуру. И это оказалось ему по силам. За прошедшие годы было введено в строй множество крупных стратегических объектов промышленной, транспортной инфраструктуры и инфраструктуры жизнедеятельности. Это - автомобильные и железнодорожные магистрали, трубопроводы, логистические центры, терминалы, аэропорты, вокзалы, порты и так далее.
Все это дало работу многим казахстанцам, встроило нас в систему региональных и глобальных хозяйственных связей.
Правительство РК утвердило новую Программу развития жилищного строительства на 2011-2014 гг. В ней предусмотрены три основных направления государственной поддержки жилищного строительства: использование системы жилстройсбережений для реализации жилья, фондирование банков второго уровня для финансирования строительства, а также строительство инженерных коммуникаций.

1.Требования ГОСТ 26067.0-83 "Звенья железобетонных безнапорных труб прямоугольного сечения для гидротехнических сооружений. Общие технические условия"
1.1 Основные параметры и размеры
1.1.1 Форма и размеры звеньев должны соответствовать указанным на чертеже 1 и в таблице 1.
Примечание. По согласованию с потребителем допускается изготовление звеньев со стыковыми элементами других конструкций при условии обеспечения эксплуатационных качеств труб.

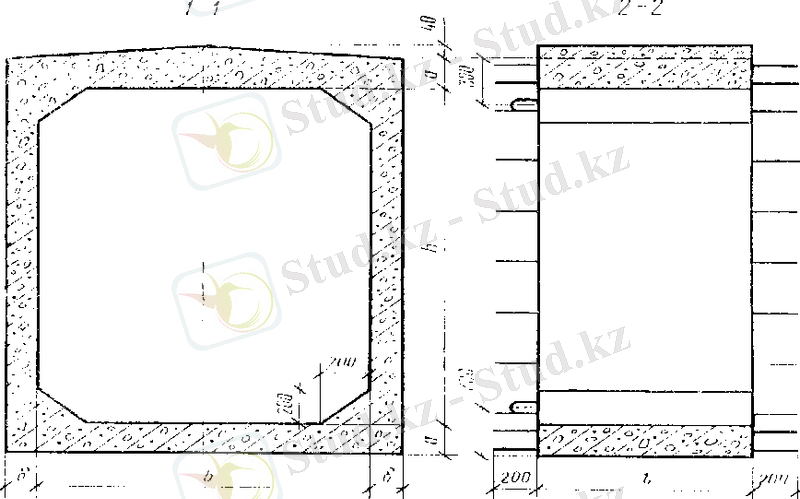

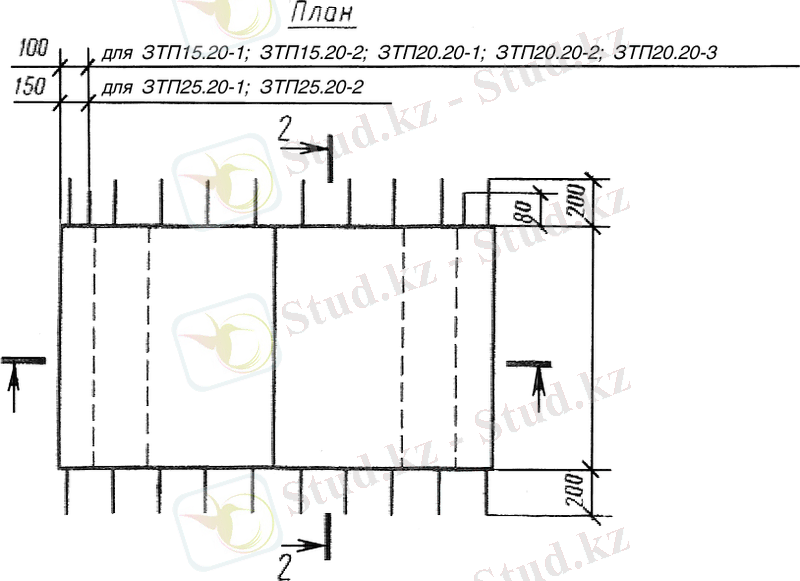

Чертеж 1- Форма и размеры звеньев

Таблица 1- Форма и размеры звеньев

Основные размеры звена, мм

Масса
звена,
Марка звена

Код ОКП

Ширина
отвер-
Высота
отвер-
Длина

Толщина
(спра-

стия b

стия h

боковых
стенок

днища и
перекры-
тия а

воч-
ная)

ЗТП15.20-1

58 6221 0512

1500

1500

120

200

4,8

ЗТП15.20-2

58 6221 0513

ЗТП20.20-1

58 6221 0514

130

230

4,2

ЗТП20.20-2

58 6221 0515

2000

2000

ЗТП20.20-3

58 6221 0516

1000

180

320

5,9

ЗТП25.20-1

58 6221 0517

2500

170

260

5,7

ЗТП25.20-2

58 6221 0518

1.1.2 Звенья предусмотрены для труб, применяемых при следующих условиях их укладки:
засыпка - грунтом плотностью кНкуб.м (1,8 тскуб.м) и углом внутреннего трения ;
временная нормативная колесная нагрузка на поверхность земли - НК-80.
Звенья в зависимости от высоты засыпки грунта над верхом трубы подразделяют по несущей способности на три группы:
первую - при высоте засыпки от 0,7 до 2,5 м включительно;
вторую - " " " свыше 2,5 " 8,0 м "
третью - " " " " 8,0 " 19,0 м "
1.1.3 Армирование звеньев предусмотрено сварными каркасами и сетками из стержневой арматуры классов А-I, А-III и Ат-IIIС.
1.1.4 Технические показатели и армирование звеньев в зависимости от их несущей способности, а также арматурные изделия звеньев приведены в ГОСТ 26067.1-83.
1.1.5 Звенья обозначают марками в соответствии с требованиями ГОСТ 23009-78.
Марка звеньев состоит из двух или трех буквенно-цифровых групп, разделенных дефисами.
Первая группа содержит сокращенное наименование звена и ширину и высоту его отверстия в дециметрах.
Во второй группе приводят цифровое обозначение группы, характеризующей несущую способность звена.
Для звеньев труб, предназначенных к применению в районах с расчетной температурой наружного воздуха ниже минус 40°С и в условиях воздействия агрессивной среды, в третью группу марки включают соответствующие обозначения характеристик, обеспечивающих долговечность звеньев в условиях эксплуатации. Например: М - для звеньев, применяемых в районах с расчетной температурой наружного воздуха ниже минус 40°С; для звеньев, применяемых в условиях воздействия агрессивных сред - характеристики степени плотности бетона (П - повышенная плотность, О - особоплотный).
Пример условного обозначения (марки) звена с отверстием шириной 1500 мм и высотой 2000 мм, второй группы по несущей способности:
ЗТП 15.20-2
То же, предназначенного для эксплуатации в районах с расчетной температурой наружного воздуха ниже минус 40°С:
ЗТП 15.20-2-М
1.2 Технические требования
1.2.1 Звенья следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке, по чертежам.
1.2.2. Звенья должны удовлетворять требованиям ГОСТ 13015.0-83:
по показателям фактической прочности бетона (в проектном возрасте и отпускной);
по морозостойкости, водонепроницаемости и водопоглощению бетона;
к качеству материалов, применяемых для приготовления бетона;
к качеству арматурных изделий и их положению в звене;
по маркам сталей для монтажных петель;
по отклонению толщины защитного слоя бетона;
по защите от коррозии;
по применению форм для изготовления звеньев.
1.2.2.1 Звенья следует изготовлять из тяжелого бетона класса по прочности на сжатие В 22,5 и марки по водонепроницаемости W6.
1.2.3 Коэффициент вариации прочности бетона в партии для звеньев высшей категории качества не должен быть более 9%.
1.2.4 Нормируемая отпускная прочность бетона звеньев должна составлять (в процентах от класса бетона по прочности на сжатие):
70 - при монтаже звеньев в период с расчетной температурой наружного воздуха пятидневки в районе строительства выше минус 5°С;
100 - то же, минус 5°С и ниже.
Поставка звеньев с отпускной прочностью более указанной (до 100%) может производиться при условии, если в проектной документации и в заказе на изготовление звеньев оговорена необходимость такой поставки.
1.2.5 Водопоглощение бетона звеньев должно быть не более 5% по массе.
1.2.6 Стержневая арматурная сталь классов А-I и А-III должна удовлетворять требованиям ГОСТ 5781-82, а класса Ат-IIIС - ГОСТ 10884-81.
1.2.7 Армирование звеньев должно удовлетворять требованиям ГОСТ 26067.1-83.
1.2.8 Значения действительных отклонений геометрических параметров звеньев не должны превышать предельных, указанных в табл. 2.

Таблица 2- Геометрические параметры звеньев

Вид отклонения
геометрического
параметра

Геометрический параметр

Пред.откл.,
мм

Отклонение от
линейного разме-
ра

Отклонение от
прямолинейности

Длина звеньев марок:
ЗТП15.20-1, ЗТП15.20-2
ЗТП20.20-1, ЗТП20.20-2, ЗТП20.20-3,
ЗТП25.20-1, ЗТП25.20-2
Ширина звеньев марок:
ЗТП15.20-1, ЗТП15.20-2
ЗТП20.20-1, ЗТП20.20-2, ЗТП20.20-3,
ЗТП25.20-1, ЗТП25.20-2
Высота звеньев
Толщина боковой стенки звена
Толщина днища и перекрытия звеньев
марок:
ЗТП15.20-1, ЗТП15.20-2, ЗТП20.20-1, ЗТП20.20-2
ЗТП20.20-3, ЗТП25.20-1, ЗТП25.20-2

Прямолинейность профиля поверхности
боковых граней звена в любом сечении
на всей длине:
до 1000 мм
св. 1000 " 1600 "
" 1600 " 2500 "
" 2500 " 3000 "

12

10

12
15
15
6

6
8

2,5
3
4
5

1.2.9 Действительное отклонение толщины защитного слоя бетона до арматуры звеньев высшей категории качества не должно превышать 3 мм.
1.2.10 Категория внутренних бетонных поверхностей звеньев - А6, наружных - А7.
Требования к качеству поверхностей и внешнему виду звеньев (в том числе требования к допустимой ширине раскрытия технологических трещин) - по ГОСТ 13015.0-83.
Ширина усадочных и других поверхностных технологических трещин в бетоне звеньев высшей категории качества не должна превышать 0,05 мм.
3. Правила приемки
1.3.1 Приемку звеньев следует производить партиями в соответствии с требованиями ГОСТ 13015.1-81 и настоящего стандарта.
1.3.2 По требованию заказчика звенья испытывают по показателям их прочности и трещиностойкости перед началом массового изготовления звеньев, и в дальнейшем - при изменении технологии изготовления, вида и качества применяемых материалов.
1.3.3 Приемку звеньев по показателям морозостойкости, водонепроницаемости и водопоглощения бетона следует проводить по результатам периодических испытаний.
1.3.4 Приемку звеньев по показателям прочности бетона (классу по прочности на сжатие, отпускной прочности), соответствия арматурных изделий требованиям ГОСТ 26067.1-83, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия трещин, категории бетонной поверхности следует проводить по результатам приемо-сдаточных испытаний и контроля.
1.3.4.1 В случаях, если при проверке будет установлено, что фактическая отпускная прочность бетона ниже требуемой отпускной прочности, то поставку звеньев потребителю следует производить после достижения бетоном прочности, соответствующей классу бетона по прочности на сжатие В22,5.
1.3.4.2 Приемку звеньев по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, качества бетонных поверхностей, контролируемым путем измерений, следует осуществлять по результатам одноступенчатого выборочного контроля.
1.4 Методы контроля и испытаний
1.4.1 Испытание звеньев нагружением для определения их прочности и трещиностойкости следует проводить по достижении бетоном проектного класса по прочности на сжатие.
Контроль прочности и трещиностойкости звеньев следует проводить по ГОСТ 8829-77.
1.4.1.1 Схема опирания и загружения звена при испытании его нагружением приведена на черт. 2.

1 - звено трубы; 2 - металлические тяжи; 3 - гидродомкраты; 4 - слой цементно-песчаного раствора; 5 - металлические траверсы; 6 - опоры; - вертикальная нагрузка; - горизонтальная нагрузка
Черт. 2
Траверсы, через которые усилия передаются на звено, устанавливают на раствор. Если испытание проводят на силовом полу, то одна из опор звена должна быть подвижной.
В процессе испытания звена увеличение вертикальных и горизонтальных нагрузок должно производиться одновременно.
4.1.2. Значения контрольных нагрузок по проверке прочности и трещиностойкости звеньев приведены в табл. 3.

Таблица 3-Контрольные нагрузки по проверке прочности и трещиностойкости

Марка звена

Контрольная нагрузка, кН (тс),

по проверке прочности звена

по проверке трещиностойкости
звена

ЗТП15.20-1
ЗТП15.20-2
ЗТП20.20-1
ЗТП20.20-2
ЗТП20.20-3
ЗТП25.20-1
ЗТП25.20-2

200 (20,4)
392 (40,0)
175 (17,8)
343 (35,0)
838 (85,5)
221 (22,5)
431 (44,0)

105 (10,7)
144 (14,7)
71,6 (7,3)
98,1 (10,0)
378,5 (38,6)
71,6 (7,3)
98,1 (10,0)

132 (13,5)
253 (25,8)
114 (11,6)
226 (23,0)
549 (56,0)
143 (14,6)
279 (28,5)

69 (7,0)
93 (9,5)
46,6 (4,7)
63,7 (6,5)
245,2 (25,0)
47,1 (4,8)
63,7 (6,5)

Контрольная (предельно допустимая) ширина раскрытия трещин на поверхности звеньев при их испытании на трещиностойкость равна 0,2 мм.
1.4.2 Прочность бетона звеньев следует определять по ГОСТ 10180-78 на серии образцов, изготовленных из бетонной смеси рабочего состава.
При испытании звеньев неразрушающими методами фактическую прочность бетона на сжатие следует определять:
ультразвуковым методом по ГОСТ 17624-78;
приборами механического действия по ГОСТ 22690.0-77, ГОСТ 22690.1-77 - ГОСТ 22690.4-77.
1.4.3 Морозостойкость бетона следует определять по ГОСТ 10060-76.
1.4.4 Водонепроницаемость бетона следует определять на серии образцов, изготовленных из бетонной смеси рабочего состава, согласно ГОСТ 12730.0-78 и ГОСТ 12730.5-78.
1.4.5 Водопоглощение бетона следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.3-78 на серии образцов, изготовленных из бетонной смеси рабочего состава.
1.4.6 Методы контроля и испытаний арматурных изделий - по ГОСТ 10922-75.
1.4.7 Методы контроля и испытаний исходных сырьевых материалов, применяемых для приготовления звеньев, должны соответствовать установленным стандартами или техническими условиями на эти материалы.
1.4.8 Размеры, отклонение от прямолинейности, качество поверхностей и внешний вид звеньев, толщину защитного слоя бетона до арматуры следует проверять методами, установленными ГОСТ 13015-75.
1.5 Маркировка, хранение и транспортирование
1.5.1 Маркировка звеньев - по ГОСТ 13015.2-81. Маркировочные надписи и знаки следует наносить на наружной боковой поверхности звена на расстоянии 100 мм от его торца.
1.5.2 Требования к документу о качестве звеньев, поставляемых потребителю, - по ГОСТ 13015.3-81.
1.5.3 Звенья следует хранить на складе в вертикальном рабочем положении, установленными в один ярус (по высоте) на подкладки толщиной не менее 25 мм и рассортированными по маркам и датам изготовления.
Допускается хранить звенья в горизонтальном (не рабочем) положении в два яруса, при этом подкладки и прокладки между звеньями должны быть поперечного сечения не менее 200х200 мм.
Подкладки и прокладки следует укладывать по длине или высоте (в случае установки изделий в два яруса) звена на расстоянии 200 - 450 мм от его торцов.
1.5.4 Подъем, погрузку и разгрузку звеньев следует производить краном с помощью специальных траверс или других захватных приспособлений.
1.5.5 Погрузку, транспортирование и разгрузку звеньев следует производить, соблюдая меры, исключающие возможность их повреждения.
Схемы раскрепления звеньев при перевозке их железнодорожным транспортом должны быть согласованы с Министерством путей сообщения.
1.5.6 При выполнении погрузочно-разгрузочных работ не допускается:
разгрузка звеньев со свободным падением;
перемещение звеньев по земле волоком;
строповка в произвольных местах путем пропуска троса через звено или с помощью крюков, зацепляемых за концы звена.

2. Контроль качества звенья железобетонных безнапорных труб прямоугольного сечения для гидротехнических сооружений (требования ГОСТов, Методы испытания)

2.1 Обозначение марок звеньев железобетонных безнапорных труб прямоугольного сечения для гидротехнических сооружений по ГОСТ 23009-78
2.1.1 Основные положения
2.1.1.1 Марка должна содержать обозначения основных характеристик конструкций и изделий.
2.1.1.2 Марка состоит из буквенно-цифровых групп, которые разде - ляются дефисом. Число групп должно быть не более трех.
2.1.1.2.1 Первая группа должна содержать:
обозначение типа конструкции и изделия;
определяющие габаритные размеры (пролет, длину, ширину, высоту, толщину, диаметр и т.п.) или обозначение типоразмера конструкции и изделия.
2.1.1.2.2 Во второй группе следует приводить:
несущую способность конструкции и изделия;
класса напрягаемой арматуры;
вид бетона.
В марке конструкций и изделий, изготовляемых из тяжелого бетона, вид бетона не указывают.
2.1.1.2.3 В третью группу включаются дополнительные характеристики, отражающие особые условия применения конструкций и изделий;
стойкость к воздействию агрессивной среды;
сейсмостойкость (для конструкций и изделий, предназначенных для зданий и сооружений с расчетной сейсмичностью 7 баллов и выше);
стойкость к воздействию повышенных и высоких температур;
конструктивные особенности (наличие дополнительных закладных изделий, отверстий, проемов, вырезов и т.п.).
2.1.1.3 Обозначения первой группы должны включаться в марку всех бетонных и железобетонных конструкций и изделий.
Необходимость включения в состав марки второй и третьей групп обозначений определяется организацией, разрабатывающей стандарты, технические условия или рабочие чертежи конкретных конструкций и изделий.
2.1.1.4 Для обозначений характеристик конструкций и изделий в марке следует применять буквы русского алфавита и арабские цифры.
В обозначениях класса арматуры, а также класса труб по напорности допускается применение римских цифр.
2.1.1.5 Марку следует записывать в одну строку.
2.1.2 Обозначения, входящие в марку
2.1.2.1 Обозначение типа конструкции и изделия в марках должно состоять из условного буквенного обозначения наименования конструкции и изделия.
Для обозначения типа конструкции и изделия следует применять прописные буквы. Число букв, как правило, не должно превышать трех.
Условные буквенные обозначения наименований основных конструкций и изделий приведены в рекомендуемом приложении 1.
Для конструкций, имеющих несколько типоразмеров, условное буквенное обозначение наименования конструкции допускается дополнять цифрой, стоящей перед обозначением типа конструкции.
2.1.2.2 Указываемые в марках габаритные размеры должны приво - дить - ся определяющие для данной конструкции или изделия.
Габаритные размеры приводятся координационные или конструктивные.
Размеры следует указывать в метрах или дециметрах (с округлением до целого числа). Для мелкоразмерных изделий размеры допускается указывать в сантиметрах.
В тех случаях, когда в марке указываются два или три определяющих размера (например, длина, ширина и высота), цифровые обозначения этих размеров разделяются точкой.
Вместо габаритных размеров в марках допускается приводить обозначение типоразмера конструкции и изделия.
2.1.2.3 Несущую способность конструкции и изделия следует указывать цифрами, соответствующими расчетной нагрузке.
Допускается приведение в марке цифрового обозначения, характеризующего несущую способность конструкции и изделия.
2.1.2.4 Класс напрягаемой арматуры следует приводить в соответствии со стандартами и техническими условиями на арматурную сталь и с нормативными документами по проектированию железобетонных конструкций.
2.1.2.5 Основные виды бетона обозначаются буквами:
Л - легкий бетон;
Я - ячеистый бетон;
С - плотный силикатный бетон;
М - мелкозернистый бетон;
Ж - жаростойкий бетон.
2.1.2.6 Стойкость к воздействию агрессивной среды необходимо указывать для конструкций и изделий, предназначенных для работы в условиях воздействия агрессивной среды.
Стойкость к воздействию агрессивной среды, характеризуемая показателями проницаемости бетона, обозначается:
Н - бетон нормальной проницаемости;
П - бетон пониженной проницаемости;
О - бетон особо низкой проницаемости.
2.1.2.7 Сейсмостойкость конструкций и изделий, предназначенных для зданий и сооружений с расчетной сейсмичностью 7 баллов и выше, обозначается буквой С.
2.1.2.8 Стойкость к воздействию повышенных и высоких температур, которая указывается для конструкций и изделий, предназначенных для работы в условиях воздействия этих температур, характеризуется классом жаростойкого бетона, устанавливаемым в зависимости от предельно допустимой температуры применения бетона согласно ГОСТ 20910-82.
2.1.2.9 Особенности конструкции и изделия (наличие дополнительных закладных изделий, отверстий, проемов, вырезов и т.п.) отражаются в марке арабскими цифрами или строчными буквами.
2.2 Методы определения основных свойств звенья железобетонных безнапорных труб прямоугольного сечения для гидротехнических сооружений по ГОСТ 13015.0-83
2.2.1Требования к отпускной прочности бетона
2.2.1.1 Значение нормируемой отпускной прочности бетона на сжатие следует устанавливать расчетом с учетом технологии изготовления конструкций, их транспортирования и монтажа, возможности дальнейшего нарастания прочности бетона в конструкции и сроков ее загружения полной расчетной нагрузкой.
2.2.1.2 Минимальное значение нормируемой отпускной прочности бетона на сжатие следует принимать (в процентах от класса или марки бетона по прочности на сжатие) не менее:
50 -- для конструкций из бетона класса В12,5 и выше или марки М150 и выше;
70 -- для конструкций из бетона класса В10 и ниже или марки М100 и ниже (кроме конструкций из легкого бетона);
80 -- для конструкций из легкого бетона класса В10 и ниже или марки М100 и ниже;
100 -- для конструкций из бетона автоклавного твердения.
Для предварительно напряженных конструкций значение нормируемой отпускной прочности бетона должно приниматься не ниже нормируемой передаточной прочности бетона.
Значение нормируемой отпускной прочности бетона на сжатие следует принимать (кроме конструкций из бетона автоклавного твердения) не более приведенных в приложении 1.
Нормируемую отпускную прочность бетона на сжатие указывают в проекте конкретного здания (сооружения) или при заказе конструкций, если она не установлена в стандарте или технических условиях на эти конструкции. При соответствующем обосновании допускается по согласованию с проектной организацией, изготовителем и потребителем конструкций снижать нормируемую отпускную прочность ниже предусмотренных, в т.ч. минимальных значений, или повышать, но не более чем до 90 % класса или марки бетона по прочности на сжатие.
2.2.1. 3 Значение нормируемой отпускной прочности бетона в зависимости от класса или марки бетона по прочности на осевое растяжение или растяжение при изгибе (при их нормировании) следует принимать по стандартам или техническим условиям на конструкции конкретных видов.
2.2.1.4 При назначении отпускной прочности бетона различной для холодного (зимнего) и теплого периодов года за холодный период года принимают период, начиная и кончая месяцами, характеризующимися среднемесячной температурой наружного воздуха 0° С и ниже согласно СНиП 2.01.01-82, а за теплый период -- остальное время года.
Примечания: 1. В районах со среднемесячной температурой наружного воздуха ниже минус 12°С за холодный период года следует считать период, начинающийся на один месяц раньше месяца, характеризующегося среднемесячной температурой наружного воздуха 0°С и ниже.
2.2.2 В районах со среднемесячной температурой наружного воздуха наиболее теплого месяца ниже плюс 10°С за холодный период допускается принимать весь год.
2.2.2.1 Поставка конструкций с отпускной прочностью бетона ниже прочности, соответствующей его классу или марке по прочности, производится при условии, если изготовитель гарантирует достижение бетоном конструкции требуемой прочности в проектном возрасте (с учетом указаний п. 7.2), определяемой по результатам испытания контрольных образцов, изготовленных из бетонной смеси рабочего состава .
2.2.2.2 Морозостойкость и водонепроницаемость бетона конструкций должна соответствовать маркам по морозостойкости и водонепроницаемости, установленным проектной документацией конкретного здания (сооружения) или указанным при заказе конструкций.
2.2.2.3 Фактическая средняя плотность легкого и автоклавного ячеистого бетонов не должна превышать требуемую, определяемую по ГОСТ 27005 в зависимости от марки бетона по средней плотности, указанной в стандарте, технических условиях или проектной документации, и от коэффициента требуемой плотности, характеризующего фактическую однородность бетона по плотности.
2.2.2.4 Влажность (по объему) легкого бетона (кроме бетона на вспученном перлитовом песке или золе) наружных ограждающих конструкций при отпуске их потребителю не должна превышать, %:
13 -- для жилых, общественных и вспомогательных зданий и сооружений;
15 -- для производственных зданий.
Отпускная влажность легкого бетона на вспученном перлитовом песке или золе не должна превышать, %:
15 -- для жилых, общественных и вспомогательных зданий и сооружений;
18 -- для производственных зданий.
2.2.2.5 Влажность (по массе) автоклавного ячеистого бетона при отпуске конструкций потребителю не должна превышать, %:
25 -- для автоклавного ячеистого бетона на песке;
35 „ „ „ „ „ золе.
2.2.2.6 Теплопроводность (коэффициент теплопроводности) легкого бетона и автоклавного ячеистого бетона наружных ограждающих конструкций (в высушенном до постоянной массы состоянии) не должна превышать более чем на 10% значений, установленных проектной документацией согласно требованиям стандартов на бетоны этих видов.
2.2.2.7 Истираемость бетона должна соответствовать установленной стандартом или техническими условиями на конструкции конкретных видов и быть не более, гсм[2]:
0,7 -- для конструкций, работающих в условиях повышенной интенсивности движения (плиты тротуаров на магистральных улицах и т.п.);
0,8 -- для конструкций, работающих в условиях средней интенсивности движения (элементы лестниц общественных и производственных зданий и сооружений, плиты для полов в подземных пешеходных переходах и т.п.);
0,9 -- для конструкций, работающих в условиях малой интенсивности движения (элементы лестниц жилых зданий, плиты для покрытий тротуаров по внутриквартальных проездах и т.п.).
2.2.2.8 Бетон, а также материалы для приготовления бетона конструкций, применяемых в условиях воздействия агрессивной среды, должны удовлетворять требованиям, установленным проектной документацией конкретного здания или сооружения.
2.2.3 Требования к арматурным сталям, арматурными закладным изделиям
2.2.3.1 Виды и классы арматурной стали, применяемой для армирования конструкций, должны соответствовать установленным стандартами или техническими условиями на конструкции конкретных видов.
Арматурная сталь должна удовлетворять требованиям стандартов или технических условий на эти стали.
2.2.3.2 Форма и размеры арматурных и закладных изделий и их положение в конструкциях должны соответствовать указанным в стандарте на конструкции конкретных видов или в проектной документации.
2.2.3.3 Марки арматурной стали, а также марки углеродистой стали обыкновенного качества или низколегированной стали для закладных изделий должны соответствовать маркам, установленным проектной документацией конкретного здания (сооружения) или указанным при заказе конструкций.
2.2.3.4 Монтажные петли конструкций следует изготовлять из стержневой гладкой горячекатаной арматурной стали класса А-1 марок ВСтЗпс2 и ВСтЗсп2 или периодического профиля класса Ас-11 марки 10ГТ Сталь марки ВСтЗпс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа конструкций при температуре воздуха ниже минус 40°С.
2.2.3.5 Арматурные изделия в конструкциях из автоклавного ячеистого бетона и легкого бетона крупнопористой структуры, а также в случаях, когда это предусмотрено проектной документацией, -- поверхности закладных изделий, арматурных выпусков и соединительных изделий должны иметь антикоррозионное покрытие.
Вид и техническая характеристика антикоррозионного покрытая арматуры, арматурных выпусков, закладных и соединительных изделий должны соответствовать установленным проектной документацией.
2.2.4 Концы напрягаемой арматуры не должны выступать за торцовые поверхности конструкций более чем на 10 мм, за исключением случаев, оговоренных в стандартах или технических условиях на конструкции конкретных видов.
2.2.5 Значения фактических отклонений напряжений в напрягаемой арматуре не должны превышать предельных, установленных в проектной документации или в стандартах и технических условиях на конструкции конкретных видов.
2.2.6 Передачу усилий обжатия на бетон (отпуск натяжения арматуры) следует производить после достижения бетоном требуемой передаточной прочности, назначаемой в зависимости от нормируемой передаточной прочности .
2.2.7 Требования к ... продолжение

Вы можете абсолютно на бесплатной основе полностью просмотреть эту работу через наше приложение.
Похожие работы
Экспертиза качества лотков железобетонных оросительных систем
Конструкции и элементы железобетонных сооружений в гражданском и промышленном строительстве
Конструктивные особенности и гидравлические расчеты водозаборной и водоотводящей систем гидротехнического сооружения
Гидрологический режим озерной системы реки Сырдарьи и проектирование гидравлических каналов
Комплексный подход к испытанию и контролю качества отремонтированных трубопроводов в промышленности
Расчет гидравлических параметров и определение эффективности конструкции водопроводного трубопровода
Выбор материала для строительных конструкций промышленных зданий: требования к прочности, устойчивости и эстетике
Оздоровительный центр в г. Тараз
Библиотека на 200 тысяч единиц хранения
Совершенствование конструктивных элементов рисовых оросительных систем с использованием пластических материалов и интегрированное управление водными ресурсами на рисовых системах
Дисциплины
