Главный корпус завода крупнопанельного домостроения


Нормативные ссылки 7
Термины и определения 8
Обозначения и сокращения 11
Введение 12
1. Общая характеристика предприятия 14
1.1 Генеральный план 14
1.2 Технологическая линия производства 14
1.3 Внутрицеховой транспорт 16
2. Объемно.планировочные и конструкционные решения здания (цеха) 18
2.1 Выбор оптимальной сетки колонн 18
2.2 Выбор и обоснование основных несущих и ограждающих элементов
здания и его конструктивного решения 18
2.3 Фундаментные балки 20
2.4 Светоаэрационный фонарь 21
2.5 Наружные стены 21
3. Теплотехнический расчет ограждающих конструкций 22
4. Техническая безопасность и охрана труда 24
5. Охрана окружающей среды 27
Заключение 29
Литература
Тема курсового проекта «Главный корпус завода крупнопанельного домостроения» определена рабочей программой дисциплины и учебным рабочим планом специальности «Производство строительных материалов, изделий и конструкций».
Современное индустриальное строительное производство ведется на базе развитой сети заводов-изготовителей. Значительная часть промышленных зданий и сооружений возводиться по типовым проектам. Типизация заключается впланировочных и конструктивных решений, дающих наибольший экономический эффект в строительстве и эксплуатации зданий.
Перед тем, как начать строительство, разрабатывают проект будущего здания. Понятие проекта включает комплекс изыскательных, проектно-конструкторских, расчетных, сметных и других работ, определяющих наиболее целесообразное объемно-планировочное и конструктивное решения проектируемого здания, а также его стоимость. Проектирование должно осуществляться с учетом рекомендаций по использованию законченных научных исследований, проектно-конструкторских работ по созданию нового оборудования, прогрессивных технологических процессов, основных требований по научной организации труда и управлению производством, указания по проектированию автоматизированных систем управления.
1 И.Д.Софинский «Основы промышленного строительства и санитарной техники». Учебник для ВУЗов М. Стройиздат 1975. – 273с.
2 «Справочник проектировщика. Архитектура промышленных предприятий, зданий и сооружений». М. Стройиздат 1975. – 527с.
3 В.А. Макаревич, «Строительные проектирование химических предприятий». Учебное пособие. М., Высшая школа, 1977. – 208с.
4 Л.Ф.Шубин «Архитектура Гражданских промышленных зданий». Учебник для ВУЗов. Промышленные здания. М.: Стройиздат, 1977. – 304с.
5 И.А.Шершевский «Конструирование промышленных зданий и сооружений». Учебное пособие для ВУЗов, 3-е издание, Д., 1979. – 167с.
6 Ю.Н.Хромец «Современные конструкции промышленных зданий». М.: Стройиздат, 1982. – 351с.
7 И.А.Шершевский «Промышленные здания и сооружения. Конструирование. Альбом чертежей». Учебное пособие для ВУЗов., Стройиздат, 1982. – 154с.
8 «Справочник проектировщика. Типовые железобетонные конструкции зданий сооружений для промышленного строительства». М.: Стройиздат, 1981. – 488с.

Дисциплина: Строительство
Тип работы:  Курсовая работа
Объем: 26 страниц
Цена этой работы: 700 теңге
В избранное:





Ф.7.04-02
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН ЮЖНО-КАЗАХСТАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ им.М.АУЭЗОВА
Кафедра: Технология строительных материалов, изделий и конструкций

Пояснительная записка
к курсовому проекту
на тему: Главный корпус завода крупнопанельного домостроения
по дисциплине Основы промышленного строительства
специальность:5В073000 - Производство строительных материалов изделий и конструкций

Выполнил Коломиец Ю.И., группа СМ-12-8р
Руководитель Камбаров М.А. - к.т.н., ст. преподаватель

Работа защищена
с оценкой ____________
__________________2013г.

Нормоконтроль:

Комиссия: ______________________________

______________________________

______________________________

Шымкент - 2013г
Ф.7.05 - 04
ЮЖНО-КАЗАХСТАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ИМ. М.О.АУЭЗОВА
Кафедра: Технология строительных материалов, изделий и конструкций
Утверждаю
Зав.кафедрой ____________
________________ 2013 г.
ЗАДАНИЕ №____
на курсовой проект по дисциплине:
Основы промышленного строительства

Студент: Коломиец Ю.И. группа: СМ-12-8р
Тема работы:Главный корпус завода крупнопанельного домостроения

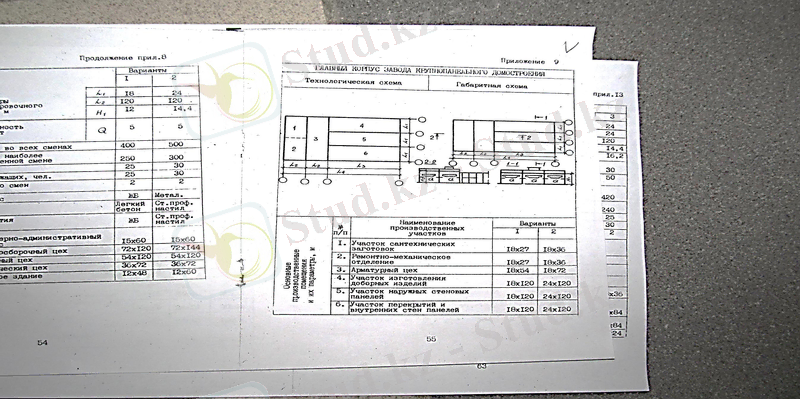

Исходные данные:
Технологическая схема
Габаритные схема

Основные
производственные
помещения
и их параметры, м
№ пп
Наименование
производственных
участков
Вариант №1

1.
Участок сантехнических заготовок
18х27

2.
Ремонтно-механическое отделение
18х27

3.
Арматурный цех
15х54

4.
Участок изготовления доборных изделий
18х120

5.
Участок наружных стеновых панелей
18х120

6.
Участок перекрытий и внутренних стен панелей
18х120

Вариант №1
Параметры
Объемно-планировочного решения, м
L1
18

L2
18

L3
120

L4
156

H1
10,8

H2
12,0
Грузоподъемность кранов, т
Q
155
Количество
работающих
Списочное во всех сменах
350

Явочное в наиболее многочисленной смене
200

Женщин, %
30

ИТР и служащих, чел.
25

Количество смен
2
Конструктивное решенеие
Каркас
ЖБ

Стены
Легкий бетон

Покрытие
ЖБ
Габариты прочих объектов
на территории
предприятия , м
Административно-бытовой блок
12х48

Бетоносмесительный цех
12х24

Склад цемента
24х24

Склад заполнителей
30х120

Склад арматуры
16х72

Склад готовых изделий
48х72

Склад ГСМ
12х18

№ пп
Содержание пояснительной записки
Сроки выполнения
Примерный объем
(кол-во листов)

Введение
12.09.13 - 19.09.13
1-2
1
Общая характеристика предприятия
12.09.13 - 19.09.13
1-2
1.1
Генеральный план
12.09.13 - 19.09.13
1-2
1.2
Технологическая линия производства
19.09.13 - 03.10.13
3-4
1.3
Внутрицеховой транспорт
03.10.13 - 10.10.13
2-3
2
Объемно-планировочные и конструктивные решения здания
10.10.13 - 17.10.13
3-5
2.1
Выбор оптимальной сетки колонны
17.10.13 - 24.10.13
1-2
2.2
Выбор и обоснование основных несущих и ограждающих элементов зданий и его конструктивного решения
24.10.13 - 31.10.13
15-20
3
Теплотехнический расчет ограждающей конструкции
31.10.13 - 07.11.13
2-3
4
Техника безопасности и охрана труда
07.11.13 - 14.11.13
1-2
5
Охрана окружающей среды
14.11.13 - 28.11.13
1-2

Заключение
28.11.13 - 04.12.13
1-2

Литература
12.09.13 - 19.09.13
1


Содержание пояснительной записки
(курсовой работы)
Сроки выполнения
Примерный объем (кол-во листов)
Формат
1
Генеральный план, план задания, поперечный разрез здания, узлы (не менее 3 узлов).
12.09.13 - 07.12.13
1
А-1
Рекомендуемая литература:
1 И.Д.Софинский Основы промышленного строительства и санитарной техники. Учебник для ВУЗов М. Стройиздат 1975. - 273с.
2 Справочник проектировщика. Архитектура промышленных предприятий, зданий и сооружений. М. Стройиздат1975. - 527с.
3 В.А. Макаревич, Строительные проектирование химических предприятий. Учебное пособие. М., Высшая школа, 1977. - 208с.
4 Л.Ф.Шубин Архитектура Гражданских промышленных зданий. Учебник для ВУЗов. Промышленные здания. М.: Стройиздат, 1977. - 304с.
5 И.А.Шершевский Конструирование промышленных зданий и сооружений. Учебное пособие для ВУЗов, 3-е издание, Д., 1979. - 167с.
6 Ю.Н.Хромец Современные конструкции промышленных зданий. М.: Стройиздат, 1982. - 351с.
7 И.А.Шершевский Промышленные здания и сооружения. Конструирование. Альбом чертежей. Учебное пособие для ВУЗов., Стройиздат, 1982. - 154с.
8 Справочник проектировщика. Типовые железобетонные конструкции зданий сооружений для промышленного строительства. М.: Стройиздат, 1981. - 488с.

Дата выдачи задания: 12.09.2013
Дата защиты проекта: 15-я неделя
Руководительработы: Камбаров М.А.,к.т.н., старший преподаватель ___________
Задание принял к исполнению: Коломиец Ю. И. ___________

Аннотация

В данном курсовом проекте представленглавный корпус завода крупнопанельного домостроениякоторый относится к числу специализированных производств и выполнен в соответствии с требованиями типовых рабочих программ дисциплины, задания кафедры.
Проект включает в себя:
1) Пояснительную записку, изложенную на __ страницах машинописного текста;
2) Графическую часть: поперечный разрез в масштабе 1:400, генплан в масштабе 1:1000, план в масштабе 1:400 и узлы в масштабе 1:20. Проект содержит 1 лист A1 c чертежами.
Для энергосбережения приняты наиболее рациональные решения ограждающих конструкций и утеплителя, которые приняты на основании расчетов, с применением действующих нормативных документов.
Графическая часть выполнена с учетом требований действующих стандартов с применением AutoCAD, пояснительная записка набрана в текстовом редакторе Word.
Произведен теплотехнический расчет ограждающей конструкции. Курсовой проект выполнен в соответствии с инструктивно-технической нормативной документацией.

Содержание

Нормативные ссылки 7
Термины и определения 8
Обозначения и сокращения 11
Введение 12
1. Общая характеристика предприятия 14
1.1 Генеральный план 14
1.2 Технологическая линия производства 14
1.3 Внутрицеховой транспорт 16
2. Объемно-планировочные и конструкционные решения здания (цеха) 18
2.1 Выбор оптимальной сетки колонн 18
2.2 Выбор и обоснование основных несущих и ограждающих элементов
здания и его конструктивного решения 18
2.3 Фундаментные балки 20
2.4 Светоаэрационный фонарь 21
2.5 Наружные стены 21
3. Теплотехнический расчет ограждающих конструкций 22
4. Техническая безопасность и охрана труда 24
5. Охрана окружающей среды 27
Заключение 29
Литература 30

Нормативные ссылки

В настоящей курсовой работе использованы ссылки на следующие документы:
1. СНиП РК 2.04-01-2010 Строительная климатология
2. СНиП РК 2.04-03-2002 Строительная теплотехника
3. СНиП 2.09.02-85* Производственные здания
4. СНиП PK 2.03-30-2006 Строительство в сейсмических районах
5. СНиП РК 3.02-03-2003 Полы. Нормы проектирования
6. СНиП РК 2.01-07-85* Нагрузки и воздействия
7. СНиП РК 2.09-03-85 Сооружения промышленных предприятий
8. СНиП II-89-80* Генплан промышленных предприятий
9. ГОСТ 24700-99 Блоки оконные деревянные со стеклопакетами. Технические условия
10. ГОСТ 24699-2002 Блоки оконные деревянные со стеклами и стеклопакетами. Технические условия
11. ГОСТ 6787-2001 Плиты керамические для полов. Технические условия
12. ГОСТ 8126-2001 Переплеты стальные для окон
Термины и определения

В настоящей курсовой работе применяются следующие термины с соответствующими определениями:
Балка - конструктивный элемент в виде бруса, работающего на изгиб по форме поперечного сечение; различают балки прямоугольные, тавровые, двутавровые, коробчатые и др.
Бетон - смесь цемента, воды и наполнителя из которой получается так называемый искусственный камень. Существуют различные виды бетона которые отличаются по виду наполнителя, прочности, времени схватывания, примененной арматуры: легкий бетон, нормальный бетон, тощий бетон, бетонная смесь, изготавливаемая на ходу, монолитный бетон, жаростойкий бетон, водостойкий бетон и железобетон.
Бетонные элементы заводского изготовления - лестничные ступени, перемычки, плиты мощения дорожек и многое другое.
Водоприемная воронка - предназначена для приема воды, собирающейся на покрытии, а водоотводные трубы - для отвода воды в инженерные сети или на отмостку.
Вертикальные ограждающие конструкции - в виде стены.
Высоты здания - высота здания от пола до низа ограждающей несущей конструкции покрытий.
Гидроизоляция - защита строительных конструкций, зданий и сооружений от проникновения воды.
Горизонтальная гидроизоляция - горизонтально уложенная в стенах гидроизоляция, защищающая их от поднимающихся грунтовых вод.
Грунтовые воды - подземные воды первого от поверхности постоянного водоносного горизонта. Образуется за счет просачивания атмосферных осадков, вод рек и водоемов.
Ендова - конструктивные элемент кровли, внутренний угол, образующейся в месте стыковки двух скатов.
Дверная коробка - часть конструкции двери, которая закрепляется в проеме стены или перегородки.
Двойное остекление - состоит из двух стекол установленных на расстоянии друг от друга, стеклопакет.
Древесностружечные плиты (ДСП) - изготавливаются из древесных опилок и клея, спрессованных в плиту.
Керамзит - материал, получающийся путем обжига легкоплавких вспучивающихся глинистых пород, а также слабо вспучивающихся глинистых пород с добавками (опилок и т.п.).
Кровля - верхний элемент покрытия, предохраняющий здание от проникновения атмосферных осадков. Состоит из водоизолирующего слоя и основания (стяжки), укладываемого по несущим конструкциям, либо по утеплителю (на бесчердачных крышах).
Крыша - верхняя ограждающая конструкция здания. Состоит из несущей части (стропил, ферм, прогонов, панелей и т.д.), передающей нагрузку от снега, ветра и собственного веса крыши на стены или каркас, крыши подразделяются на чердачные и бесчердачные (совмещенные с верхним покрытием).
Колонна - вертикальная опора, элемент рамы.
Конструктивная система здания - совокупность взаимосвязанных конструкций здания, обеспечивающих его прочность, жесткость и устойчивость.
Лестницы - служат для связи между этажами многоэтажных зданий, а также для сообщения с рабочими площадками внутри здания и для аварийных выходов.
Мостовой кран - внутрицеховое подъемно-транспортное оборудование.
Ограждающие конструкции покрытий - ребристые плиты, придают каркасу пространственную жесткость.
Пандус - пологая наклонная площадка, соединяющая две разновысокие горизонтальные поверхности, обычно для обеспечения перемещения колесных транспортных средств с одной на другую.
Перегородка - ненесущая стена, которая служит исключительно для разделения пространства на отдельные помещения.
Перекрытие - разделяет здание на отдельные этажи, с операнием на на наружные и внутренние несущие стены или колонны.
Перемычка - балка, перекрывающая дверной или оконный проем.
Плинтус - устройство для защиты стен и закрытия швов между стеной полом.
Подкрановая балка - придает каркасу пространственную жесткость, служит для операния рельса.
Покрытие пола - верхний лицевой слой пола, непосредственно подвергающийся эксплуатационным воздействиям: ламинат, линолеум, паркет, таркет, пригородный камень, керамическая плитка, керамогранит и т.д.
Порог - нижняя граница между дверным полотном и полом.
Рельс - металлический брус по которому движется мостовой кран.
Растворы - однородные смеси перемешанного состава двух или большего числа веществ (компонентов).
Связи - металлические связи между колоннами придают каркасу пространственную жесткость.
Сборная плита - плоскостной элемент заводского изготовления, применяемый при возведении перекрытий, покрытий и фундаментов.
Фасад - наружная (лицевая) сторона здания.
Фундамент - конструктивный элемент для передачи нагрузки от здания на нижележащие грунты (основания).
Ферма - сооружение из скрепленных между собой стержней, брусьев.
Фонарь - возвышающаяся часть покрытия промышленного или общественного здания с проемами для освещения и вентиляции.
Фундаментная балка - служит для обеспечения пространственной жесткости каркаса, предохраняет от продувания в случае осадки отмостки.
Цоколь - нижняя часть наружно стены здания или сооружения, лежащая непосредственно на фундаменте и подвергающаяся частым механическим, температурным и др. воздействиям.

Обозначения и сокращения

В-1 - ворота
ОК-1 - окна
Ф-1;2;3;4 - монолитные железобетонные фундаменты под колонны
ФБ-1;2;3;4;5;6;7 - фундаментная балка
РП - ребристая плита

- отметки ниже нуля

- нулевая отметка (уровень чистого пола)

- проектируемое здание

- деревья рядовой посадки

- кустарник стриженный

- газонная трава

- твердое покрытие

Введение

Тема курсового проекта Главный корпус завода крупнопанельного домостроения определена рабочей программой дисциплины и учебным рабочим планом специальности Производство строительных материалов, изделий и конструкций.
Современное индустриальное строительное производство ведется на базе развитой сети заводов-изготовителей. Значительная часть промышленных зданий и сооружений возводиться по типовым проектам. Типизация заключается впланировочных и конструктивных решений, дающих наибольший экономический эффект в строительстве и эксплуатации зданий.
Перед тем, как начать строительство, разрабатывают проект будущего здания. Понятие проекта включает комплекс изыскательных, проектно-конструкторских, расчетных, сметных и других работ, определяющих наиболее целесообразное объемно-планировочное и конструктивное решения проектируемого здания, а также его стоимость. Проектирование должно осуществляться с учетом рекомендаций по использованию законченных научных исследований, проектно-конструкторских работ по созданию нового оборудования, прогрессивных технологических процессов, основных требований по научной организации труда и управлению производством, указания по проектированию автоматизированных систем управления.
В последние годы большое распространение в строительстве получили домостроительные комбинаты, осуществляющие не только изготовление всех конструктивных элементов и деталей дома, но и их транспортирование на строительную площадку, а также сборку дома и его полную отделку. Конечная продукция комбината -- готовые к заселению дома. На домостроительном комбинате все звенья производственного процесса связаны воедино.
Домостроительные комбинаты, впервые созданные в Ленинграде, в настоящее время имеются в Москве, Киеве, Минске, Алма-Ате, Красноярске, Вильнюсе и во многих других городах.
Проблемы индустриального метода строительства жилья актуальны не только для нашей страны, они злободневны на всем постсоветском пространстве. На Западе, откуда собственно и родом крупнопанельное домостроение, оно получило развитие на новом техническом уровне, что представляет особый интерес для отечественных специалистов, начинающих сегодня процесс модернизации индустриальной базы. Поэтому возможность обменяться научнотехнической информацией, мнениями и достижениями науки в этой сфере, обсуждение подходов и технических проблем в кругу заинтересованных специалистов, несомненно, послужат совершенствованию строительства и выбору верных шагов в данном направлении.
Совершенно справедливо многие считают, что внедрение в начале 1960х гг. технологии крупнопанельного домостроения имело для градостроительной отрасли не меньшее значение, чем изобретение конвейера для промышленного производства. Панельные дома при сравнительно невысокой их стоимости возводятся высокими темпами. Даже при всех их недостатках они сыграли, да собственно и сейчас играют, огромную роль в решении жилищной проблемы, исполнении заветной мечты каждой семьи об отдельном жилище. Однако качество крупнопанельных жилых домов как с позиций сегодняшнего потребителя, так и с позиций государства, которое вынуждено нести затраты в первую очередь по его отоплению, оказалось неудовлетворительным. Это неизбежно повлекло изменение строительных технологий. И сегодняшнее усовершенствованное не только с точки зрения теплотехнических характеристик панельное жилье - это уже совсем иной тип квартиры с возможностью гибкой планировки, иная пластика фасадов и выразительность внешнего облика зданий, претендующих порой на роль архитектурных доминант в застройке.
Несмотря на то что отечественная база крупнопанельного домостроения изрядно износилась, а былые мощности уменьшились наполовину, полному забвению этот вид строительства в Беларуси предан не был. С его помощью возведено немало великолепного жилья со свободной планировкой. Но сегодня уже нельзя строить на существующей базе, устаревшей и морально, и физически, дома нового поколения.
Надо отдать должное специалистам института НИПТИС, Минскпроекта, другим организациям, которые в последнее десятилетие приложили огромные усилия к совершенствованию и поиску новых конструктивных решений КПД, позволяющих рационально трансформировать жесткие технологии изготовления типовых серий крупнопанельных зданий и обеспечить гибкую планировку не только отдельных квартир, но и блоксекций.
Сегодня разработчики ставят перед собой задачи создания полносборного каркаса, унифицированного для жилья и общественных зданий, перехода на литьевую технологию бетона, отработанную на строительстве Национальной библиотеки, при совершенствовании КПД. Их решение ознаменует большой шаг вперед в технологии индустриального домостроения, позволит преодолеть кризис, имевший место в предыдущие годы, при условии модернизации заводов КПД и перехода на гибкие технологии производства продукции, автоматизации производства сборных железобетонных конструкций и изделий.
Выполнение курсовой работы имеет целью закрепление теоретических знаний на практике, умение пользоваться инструктивно-технической нормативной документацией, научиться принимать объемно-планировочные решения с учетом демографического и функционального процесса, умело применять современные конструктивные элементы зданий.

1 Общая характеристика предприятия

1.1 Генеральный план

В проекте представлен участок земли 4.5 га. Площадка имеет относительно спокойный рельеф. Территория участка ограждена забором из сборных заборных железобетонных плит. Для въезда имеются ворота для транспорта (4,5х6). Ворота установлены так, чтобы можно было войти в здание или заехать в цех по кратчайшему пути. Территория предприятия засажена деревьями чередующимися с кустарниками по периметру территории. Свободная, не занятая насаждениями земля заасфальтирована. Проектируемое здание расположено под углом 45[0] продольной разбивочной оси относительно преобладающего направления ветра, что обеспечивает проветривание помещений, создавая нормальный микроклимат. Территория максимально благоустроена и озеленена. Имеется 41 парковочное место, расположенное на территории предприятия.
На территории предприятия расположены следующие объекты:
1. Главный корпус завода крупнопанельного домостроения
2. Административно-бытовой блок
3. Бетоносмесительный цех
4. Склад цемента
5. Склад заполнителей
6. Склад арматуры
7. Склад готовых изделий
8. Склад ГСМ
9. КПП

1.2 Технологическая линия производства

1.2.1 Внутренние стеновые панели и внутренние стеновые панели цоколя, плиты перекрытия (кассетный способ производства)
Перед началом формования изделий отсеки кассеты очищают от остатков бетона и смазывают ЭО-2. В отсеки устанавливают вкладыши и проёмообразователи. В подготовленные отсеки мостовым краном подаются арматурные пространственные каркасы, которые устанавливаются в проектное положение и фиксируются. После чего торцевые борта секции закрывают и фиксируют.
По окончании процесса армирования производят процесс формования в три приема с попеременнымвиброуплотнением, которое осуществляется с помощью электромеханических вибраторов.
Защитный слой обеспечивается пластмассовыми фиксаторами или укладкой цементно-песчаного раствора.
После укладки бетонной смеси в паровые рубашки кассетных установок подключают пар. Оптимальная температура изотермической выдержки 80-90 С°.
По окончании тепловлажностной обработки при извлечении из кассеты перепад температур между окружающей средой и поверхностью изделия должен быть не более 40 С°.
Готовые изделия мостовым краном переносят на пост доводки изделий, где их осматривают, при необходимости производят доводку изделий и маркируют. Маркированные изделия на вывозной тележке отправляют на склад готовой продукции, где они складируются в вертикальном положении.
1.2.2 Сантехкабины и вентиляционные блоки (стендовый способ)
Санкабины и вентиляционные блоки изготавливаются по стендовой технологии в стенд-камерах, сантехкабины формуются по способу колпака.
Перед началом формования стенд очищают и смазывают. Затем борта стенда закрывают с помощью гидроцилиндров. Далее в опалубку стенд-камеры устанавливаются арматурные изделия и фиксируются в проектном положении. При этом проектное положение арматурной сетки обеспечивается с помощью фиксаторов.
По окончании процессов армирования укладывают бетонную смесь. Уплотнение производится с помощью вибраторов, при этом необходимо обеспечить тщательное уплотнение бетона в зоне, находящейся в нижней части опалубки.
Тепловлажностная обработка производится в стенд-камере при оптимальной температуре 80-85 С°.
Выемка готового изделия из формы производится за петли, расположенные на верхней части сантехкабины. Готовые изделия устанавливают на конвейер отделки, на котором производится: приварка днища доводка и комплектация объёмного блока. Укомплектованное изделие на вывозной тележке перемещают на склад готовой продукции.
Производство вентиляционных блоков осуществляется аналогичным способом. Готовые изделия после тепловлажностной обработки осматривают на посту доводки, при необходимости ремонтируют и маркируют. Маркированные изделия вывозят на склад готовой продукции на вывозной телеге.
1.2.3 Наружные стеновые панели и наружные стеновые панели цоколя (конвейерный способ).
На посту подготовки формы очищаются от остатков бетона, смазываются для обеспечения легкого съема изделий.
Далее форма-вагонетка перемещается на пост отделки. В очищенные и смазанные формы устанавливают вкладыши оконных проемов, и укладывается ковёр с керамической плиткой. Затем нижнюю сетку укладывают в форму. Борта формы закрывают и устанавливают на сетке фиксаторы. Форма передвигается на пост формования, оборудованного виброплощадкой, где на слой отделочного материала укладывается растворный, а затем и первый слой бетонной смеси, уплотняемый вибрированием в течение 30 - 40 секунд. Далее в форму укладывают утеплитель, в качестве утеплителя применяем пенополистирол. Его укладку осуществляют в виде блоков. Утеплитель фиксируют скобами. После установки каркасов примыкающих к оконным проемам с предварительно привязанными пробками на верхней сетке аналогично нижней устанавливают фиксаторы. Сетку привязывают к каркасам проволокой. К ней же привязывают закладные детали. Далее бетоноукладчиком укладывается верхний слой бетонной смеси, уплотнение которого производится с помощью виброщита. Перемещают форму на пост укладки раствора. Доводку поверхности изделия производят путем обработки поверхности изделия заглаживающей лыжей.
После окончания предыдущих операций форма с изделием перемещается на пост тепловлажностной обработки. Оптимальная температура изотермической выдержки составляет 70-80 С°. По окончании процесса тепловлажностной обработки перепад температур между поверхностью готового изделия и окружающей средой должен составлять не более 40 С0.
Из камеры форма с изделием поступает пост на распалубки, где производится раскрытие замков бортов форм и с помощью кантователя и мостового крана производится съем готового изделия.
Мостовым краном готовая панель перемещается на пост отделочного конвейера, где осуществляется доводка изделия. После чего готовая панель отправляется на склад готовой продукции.
1.2.4 Агрегатно-поточный способ изготовления изделий
Стальные формы тщательно очищаются и смазываются.
После этого осуществляется укладка арматурных элементов. Уплотнение бетонной смеси осуществляют с помощью виброплощадки СМЖ-200Г, на которую форма подается с помощью мостового крана. Бетоноукладчик перемещается вдоль поста и в форму подает примерно половину объема бетонной смеси с одновременным ее уплотнением, повторным проходом укладывается остальная часть бетонной смеси.
После окончания формования форму транспортируют в ямную камеру для твердения бетона и набора проектной прочности. Оптимальная температура изотермической выдержки свай и фундаментных балок составляет 80-85 С°.
Затем форму с изделием вынимают из камеры и подают на пост распалубки. Изделия подаются на пост выдержки, откуда с помощью самоходной тележки поступают на склад готовой продукции.

1.3 Внутрицеховой транспорт

Погрузочно-разгрузочные работы в цехе производятся электромостовыми кранами (по два в каждом пролете). Предусмотрены также рельсовые напольные тележки.Внутрицеховое подъемно-транспортное оборудование предназначено для перемещения внутри промышленных зданий сырья, полуфабрикатов, готовой продукции, а также монтажа и демонтажа технологического оборудования в период реконструкции здания.
Подъемно-транспортное оборудование разделяют на две группы: периодического и беспрерывного действия. К первой группе принадлежат: подвесной рельсовый транспорт (тали, катки, подвесные краны); мостовые опорные краны; специальные краны (консольно-поворотные, козловые и т.д.); наземный безрельсовый транспорт (автокары, автопогрузчики и т.п.). Ко второй - конвейеры (ленточные, пластинчатые, скребковые, ковшовые), рольганги и шнеки.
Выбор вида внутрицехового транспорта зависит от технологического процесса, характера груза и необходимость модернизации производства. Целесообразно использовать такие виды транспорта, которые мало влияют на объёмно-планировочные и конструктивные решения промышленных зданий наземный безрельсовый, конвейерный и т.п..
В промышленном строительстве наиболее часто проектируются здания с подвесными и мостовыми кранами, которые перемещают грузы в трёх направлениях и могут обслуживать до 90% пролётной площади.
Мостовые краны имеют грузоподъемность от одной до 500 т и больше. Наибольшее распространение получили мостовые краны грузоподъемностью 5:50 т. Если в цехах есть необходимость перемещать грузы разного веса и с разной скоростью, предусматривают краны с двумя механизмами подъема. Грузоподъемность таких кранов обозначают дробным числом, например 2010, где каждая цифра показывает максимальную грузоподъемность в тонах каждого механизма подъема.
Мостовой кран состоит из несущего моста, поставленного на катки, механизма передвижения и тележки с механизмом подъема. Мост крана имеет вид пространственной коробчатой балочной или ферменной конструкции. На мосты укладывают рельсы для передвижения тележки. Вес механизмы крана передвигаются с помощью электродвигателей, которые питаются через троллейные провода, закрепленные к подкрановым балкам. Мостовые краны передвигаются вдоль цехов по рельсам, прикрепленным к подкрановым балкам, которые, в свою очередь, опираются на консоли или уступы колонн. Доступ в кабину крана осуществляют с посадочных площадок, которые вместе с вертикальными металлическими лестничными стремянками закрепляют на колонах каркаса и размещают возле второй колонны от торца здания.
Положительный эффект обусловлен тем, что очертания оси верхнего пояса почти повторяют параболическое очертание диаграммы изгибающих моментов статически определимой балки на ... продолжение
