Кузнечно-прессовый цех

Нормативные ссылки 6
Термины и определения 7
Обозначения и сокращения 9
Введение 10
1.Общая характеристика 12
1.1 Генеральный план 12
1.2 Технологическая линия производства 13
1.3 Внутрицеховой транспорт 15
2 Объемно . планировочные и конструктивные решения здания (цеха) 16
2.1 Выбор оптимальной сетки колонн 16
2.2 Выбор и обоснование основных несущих и ограждающих элементов зданий и его конструктивного решения 18
3. Теплотехнический расчет ограждающей конструкции 20
4 Техника безопасности и охрана труда 22
5 Охрана окружающей среды 24
Заключение 27
Список литературы 28

На производство машин, станков, аппаратов, инструментов и других средств производства, без которых невозможно изготовление предметов народного потребления, ежегодно расходуется огромное количество черных и цветных металлов.
Снижение материалоемкости выпускаемой в стране продукции составляет одну из важнейших народнохозяйственных задач, т.к. сбережение каждого процента материалов равнозначно дополнительному росту национального дохода. Следовательно, одним из слагающих народнохозяйственного эффекта является сокращение удельного расхода металла.
Одним из наиболее эффективных путей снижения металлоемкости продукции является развитие кузнечно – прессового производства, повышение качества штампованных деталей, приближение параметров поковок к размерам готовой детали.
Ковка и штамповка играют важную роль, т.к. эти процессы улучшают структуру металла (т.е. повышают прочность изделий), их долговечность и надежность, что является одним из требований в конкретной задаче научно – технического прогресса.
Прогресс современного машиностроения зависит от состояния кузнечно – прессового производства, поэтому развитию этих видов обработки металла давлением уделяется очень серьезное внимание.

1. Архитектурное проектирование промышленных предприятия Под ред.
С. Б. Демидова, «А. А. Хрусталева. М. Стройиздат. 1984
2. Архитектура промышленных зданий и сооружений.
Справочник проектировщика. Под редакцией Н.Н. Кима М. стройиздат.1990
3. Архитектурная типология промышленных предприятий. Под редакцией Н.С. Николаева, В. А. Мыслина, Е.С. Матвеева. М. Высшая шк.1975.
4. Дятков С.В. Архитектура промышленных зданий М. Высшая шк.1976.
5. Орловский Б. Я. Промышленные здания М.Высшая шк.1975.
6. Сербинович П.П., Орловский Б. Я., Абрамов В.К. Архитектурное проектированиепромышленной зданий М. Высшая шк.1972.
7. Конструкции промышленных зданий. Под ред. А.Н. Попова. М. Стройиздат. 1979.
8. Шерешевский И. А. Конструирования промышленных зданий и сооружении Л. Стройиздат. 1979.
9. Шубин Л.Ф. Архитектура граждан и промышленных зданий М. Стройиздат.1977.

Дисциплина: Строительство
Тип работы: Курсовая работа
Бесплатно: Антиплагиат
Объем: 26 страниц
В избранное:

Ф.7.04-02
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ
РЕСПУБЛИКИ КАЗАХСТАН
ЮЖНО-КАЗАХСТАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
им.М.АУЭЗОВА
Кафедра: Технология строительных материалов, изделий и конструкций
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовому проекту
на тему: Кузнечно-прессовый цех
по дисциплине Основы промышленного строительства
специальность: 5В073000 - Производство строительных материалов изделий и конструкций

Выполнил(а) Джандаров А.А., группа СМ-12-8р
Руководитель Камбаров.М.А., к.т.н., старший преподаватель
Проект защищен
с оценкой ____________
__________________2013г.

Нормоконтроль: Нурымбетова Р.У

Комиссия: _________________ Сузев Н.А.

_________________ Копжасарова Г.Т.

_________________ Кудабаев Р.Б.

Шымкент - 2013г

Ф.7.05 - 04
ЮЖНО-КАЗАХСТАНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ИМ. М.О.АУЭЗОВА
Кафедра: Технология строительных материалов, изделий и конструкций
Утверждаю
Зав.кафедрой ____________
________________ 2013 г.
ЗАДАНИЕ №____
на курсовой проект по дисциплине:
Основы промышленного строительства

Студент: - - - Джандаров А.А. группа: СМ-12-8р
Тема работы:Кузнечно - прессовый цех
Исходные данные: район строительства г. Кызылорда

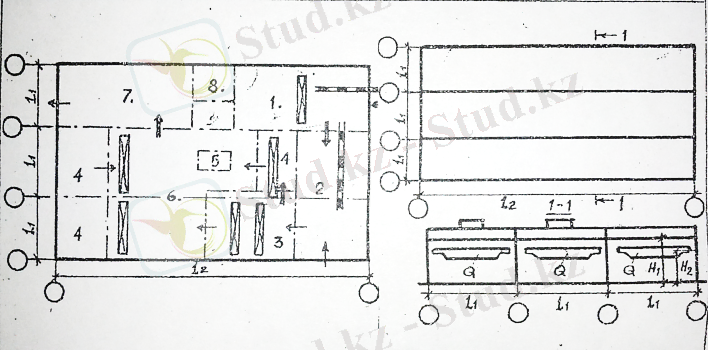

Технологическая схема
Габаритная схема

Основные производственные
помещения и их
параметры, м
№ пп
Наименование производственных участков
Вариант

1.

Склад металла
36*96

2.
Заготовительное отделение
24*72

3.
Прессовое отделение
42*72
30*12

4.
Участок молотов
72*12

5.
Склад поковок
24*12

6.
Термическое отделение
72*84

7.
Склад отходов
36*60

8.
Склад инструмента и запасных частей
36*36
Параметры
объемно-планировочного решения

L1
36

L2
192

H1
14,4

H2
11,65
Грузоподъемность кранов, т
Q
155

Количество
работающих
Списочное во всех сменах

150

Явочное в наиболее многочисленной смене

110

Женщин, %

10 %

ИТР и служащих, чел.

25

Количество смен

2

Конструктивное решение
Каркас
Метал.

Стены
Асб.-цемент. экструз

Покрытия
МК
Габариты прочих объектов на территории предприятия, м
Инженерно-административный корпус
15*60

Корпус вспомогательных цехов
72*144

Общезаводская кран.эстакада
24*72

Бытовые здания
12*60

№ пп
Содержание пояснительной записки
Сроки выполнения
Примерный объем (кол-во листов)
1
Общая характеристика предприятия
05.09.13-12.09.13

1.1
Генеральный план
12.09.13-19.09.13

1.2
Технологическая линия производства
19.09.13-03.10.13

1.3
Внутрицеховой транспорт
03.10.13-10.10.13

2
Объемно-планировочные и конструктивные решения здания
10.10.13-17.10.13

2.1
Выбор оптимальной сетки колонны
17.10.13-24.10.13

2.2
Выбор и обоснование основных несущих и ограждающих элементов зданий и его конструктивного решения
24.10.13-31.10.13

3
Теплотехнический расчет ограждающей конструкции
31.10.13-07.11.13

4
Техника безопасности и охрана труда
07.11.13-14.07.13

5
Охрана окружающей среды
14.11.13-28.11.13

6
Заключение
28.11.13-04.11.13

№
Содержание графической части*
Сроки выполнения
Количество листов
Формат
1
Генеральный план, план здания, поперечный разрез здания, узлы(не менее 3 узлов)

07.12.13 г

1

А-1

Рекомендуемая литература:
1. И.Д. Софинский Основы промышленного строительства и санитарной техники.Учебник для ВУЗов. М.: Стройиздат,1975.-273 с.
2. Справочник проектировщика. Архитектура промышленных предприятий,зданий и сооружений. М.: Стройиздат,1975.-527 с.
3. Л.Ф. Шубин. Архитектура гражданских и промышленных зданий.Учебник для ВУЗов.Промышленные здания. М.: Стройиздат,1977.-304 с.

Дата выдачи задания :15.09.13
Дата защиты проекта (работы) :15-я неделя
Руководитель проекта (работы): Камбаров М.А-к.т.н.,ст.преподаватель
Задание принял к исполнению: Джандаров А. А.
Аннотация

Данная курсовая работа выполнена по теме Кузнечно - прессовый цех. В проект входит: содержание, нормативные ссылки, определения, обозначения и сокращения. Во введении дан обзор актуальности темы. Основная часть включает общую характеристику предприятия; объемно - планировочные иконструктивное решения здания,теплотехнический расчет ограждающей конструкции; технику безопасности и охрану труда; охрану окружающей среды; заключения, списка литературы.
Расчетно - пояснительная записка содержит - 28 листов.
1лист чертежа в формате- А1
Количество таблиц-1
При выполнении был произведен теплотехнический расчет вертикальной ограждающей конструкции и утеплителя. Расчет произведен с учетом действующих норм. Курсовой проект выполнен в соответствии с инструктивно-технической нормативной документацией.

Содержание

Нормативные ссылки 6
Термины и определения 7
Обозначения и сокращения 9
Введение 10
1.Общая характеристика 12
1.1 Генеральный план 12
1.2 Технологическая линия производства 13
1.3 Внутрицеховой транспорт 15
2 Объемно - планировочные и конструктивные решения здания (цеха) 16
2.1 Выбор оптимальной сетки колонн 16
2.2 Выбор и обоснование основных несущих и ограждающих элементов зданий и его конструктивного решения 18
3. Теплотехнический расчет ограждающей конструкции 20
4 Техника безопасности и охрана труда 22
5 Охрана окружающей среды 24
Заключение 27
Список литературы 28

Нормативные ссылки

В настоящем курсовой проекте сделаны ссылки на следующие документы:
1.СНиП II - 90 - 80 Производственные здания промышлен. предприятиям.
2.СНиП II - 2 - 80. Противопож. нормы проетирования зданий и сооружений
3.ГОСТ 21.508 - 85 Генпланы
4.ГОСТ 21.501 - 80 Архитектурные решения Рабочие чертежи.
5.СНиП 2. 01.01 -82 Строительная климатология и геофизика
6.ГОСТ 12. 2. 017 - 86 ССБТ Оборудование кузнечно - прессовое. Общие требования безопасности.
7.СНиП III - 10 - 75 Благоустройство территорий.
8.СНиП 2.03.01 - 84 Бетонные и железобетонные конструкции
9.ГОСТ 30674-99 Блоки оконные из поливинилхлоридных профилей. Технические условия.
10.СНиП РК 1.03-05-2001 Охрана труда и техника безопасности в строительстве. Астана, 2002;
11.СНиП РК 4.01-02-2001 Водоснабжение. Наружные сети и сооружения. Астана, 2002;
12.СНиП РК 4.02-05-2001 Отопление, вентиляция и кондиционирование. Астана, 2002;

Термины и определения

Мостовой кран - грузоподъемное устройство для вертикального и горизонтального перемещения грузов на небольшие расстояния.
Сетка колонн - определяют величину элементарной конструктивно - планировочной ячейки каркасного здания
Компоновка - взаимное увязывание площадей всех участков, входящих состав цеха.
Внутрицеховому транспорту относятся все виды подъемно - транспортных средств, обеспечивающие технологические процессы.
Ограждающие элементы - (наружные и внутренние стены, перегородки, перекрытия, оконные и дверные заполнения) защищают помещения от воздействия окружающей среды и отделяют одно помещение от другого
Крыша - ограждающая и несущая конструкция - защищает здания от атмосферных осадков, от потерь теплоты через покрытия.
Охрана труда - это система сохранения жизни и здоровья работников в процессе трудовой деятельности, включающей в себя правовые, социально - экономические, санитарно - гигиенические, лечебно - профилактические, реабилитационные и другие меры.
Техника безопасности - это комплекс мероприятий, направленных на предотвращение несчастных случаев и профессиональных заболеваний.
Охрана окружающей среды - это совокупность технических и организационных мероприятий, позволяющих к минимуму свести или, в идеальном случае, совершенно исключить выбросы в биосферу материальных и энергетических загрязнений.
Сваи -- это стержни, погруженные в грунт или выполненные в грунте и служащие для передачи нагрузок от здания или сооружения на грунт.
Перекрытия -- горизонтальные конструкции, разделяющие внутреннее пространство по высоте на этажи.
Ферма -- это плоская решетчатая конструкция, работающая на изгиб.
Колонны -- вертикальные несущие элементы каркасного здания, могут выполняться из железобетона и стали.
Генеральный план (генплан, ГП) - проектный документ, на основании которого осуществляется планировка, застройка, реконструкция и иные виды градостроительного освоения территорий. Основной частью генерального плана (также называемой собственно генеральным планом) является масштабное изображение, полученное методом графического наложения чертежа проектируемого объекта на топографический, инженерно-топографический или фотографический план территории. При этом объектом проектирования может являться как земельный участок с расположенным на нём отдельным архитектурным сооружением, так и территория целого города или муниципального района.
Ворота - конструкция подвижного ограждения стенового проема, предназначенная для обеспечения транспортных и других функциональных связей между внутренними помещениями и прилегающей территорией (или между собой).
Крыша - верхняя ограждающая конструкция здания. Состоит из несущей части (стропил, ферм, прогонов, панелей и т.д.) передающей нагрузку от снега, ветра и собственного веса крыши на стены или каркас.
Окна - проемы в наружных стенах, предусмотренные для обеспечения помещений естественным освещением, для зрительной связи внутреннего пространства с наружным и для проветривания помещений.
Покрытие -- верхняя ограждающая конструкция, предохраняющая здание
Полы - это конструкции, постоянно подвергающиеся при эксплуатации постоянные и интенсивные механические воздействия.
Пролет - расстояние между смежными опорами, перекрываемое балкой, плитой, аркой и пр.
Связи - деревянные, металлические или железобетонные элементы, стягивающие пяты арок, сводов и др. строительных конструкций, в которых возникают распорные усилия. Связи гасят распор, передающийся на столбы и стены сооружения.
Тротуар -- специальная дорожка для пешеходов из досок, асфальта и т. п. по краям улицы.
Фундаменты -- подземные конструкции, воспринимающие нагрузки от здания и передающие их на основание. Основанием служат слои грунта, располагающиеся под зданием и обладающие необходимой несущей способностью.
Цемент - порошкообразный строительный вяжущий материал, который обладает гидравлическими свойствами, состоит из клинкера и, при необходимости, гипса или его производных и добавок

Обозначение и сокращения

СНиП - Санитарно - строительные нормы и правила.
ГОСТ - Государственный стандарт.
САПР - Система автоматизированного проектирования.
ГСОП - Градусо - сутки отопительного периода.
СанПиН - Санитарные правила и нормы.
ППБ - Правила пожарной безопасности.
ПТУ - Проектно - технические условия.
АБК - Административно - бытовой корпус.
- требуемое сопротивление теплопередаче ограждающих конструкций
- сопротивление теплопередаче ограждающих конструкций
- термическое сопротивление ограждающей конструкции
- толщина слоя
- расчетная температура внутреннего воздуха
- расчетная зимняя температура наружного воздуха
- нормативный температурный перепад между t внутреннего воздуха и t внутренней поверхности ограждающей конструкции
- коэффициент теплоотдачи внутренней поверхности ограждающих конструкций
- расчетный коэффициент теплопроводности материала слоя
- коэффициент теплоотдачи наружной поверхности

Введение

На производство машин, станков, аппаратов, инструментов и других средств производства, без которых невозможно изготовление предметов народного потребления, ежегодно расходуется огромное количество черных и цветных металлов.
Снижение материалоемкости выпускаемой в стране продукции составляет одну из важнейших народнохозяйственных задач, т.к. сбережение каждого процента материалов равнозначно дополнительному росту национального дохода. Следовательно, одним из слагающих народнохозяйственного эффекта является сокращение удельного расхода металла.
Одним из наиболее эффективных путей снижения металлоемкости продукции является развитие кузнечно - прессового производства, повышение качества штампованных деталей, приближение параметров поковок к размерам готовой детали.
Ковка и штамповка играют важную роль, т.к. эти процессы улучшают структуру металла (т.е. повышают прочность изделий), их долговечность и надежность, что является одним из требований в конкретной задаче научно - технического прогресса.
Прогресс современного машиностроения зависит от состояния кузнечно - прессового производства, поэтому развитию этих видов обработки металла давлением уделяется очень серьезное внимание.
При проектировании решается как следует назначать параметры проектируемого объекта, чтобы добиться максимальной техника - экономической эффективности, обеспечения требуемых условий технологичности, надежности, долговечности. Большое разнообразие факторов, влияющих на формирования архитектурно - строительных решений затрудняет выявление оптимальных объемно - планировочных параметров. Оптимальный вариант выявляется путем всесторонней оценки возможных вариантов по комплексу различных критериев, которые полно должны отражать основные требование условий производства техники безопасности, санитарии, социологии, эстетики и т. д. При выборе оптимального варианта объемно - планировочных параметров важными является:
- производственная (уровень технической оснащенности и характер технологических процессов, транспортные, энергетические, сырьевые условия и др.);
- санитарно - гигиеническая (метеорологические условие, концентрации вредных производственных выделений, уровень естественной и искусственной освещенности, наличие шума, вибрации ультразвука);
- противопожарная специальная характеристика производства, категория производства по взрывной, взрывопожарной и пожарной опасности, огнестойкости зданий и сооружении, специальные требования;
- условия труда и организации рабочего места (эргономика);
- эстетическая (характеризующая художественную организацию внутреннего пространства и внешнего облика объекта, связь внутреннего пространства с внешней средой).
Принцип комплексности проектных решений позволяет увязать все части проекта: технологической, архитектурно - строительной; санитарно - технической; энергетической, транспортной и т. д.
Система единых норм проектированного регламентирует проектирование и строительств.
Действующие строительные нормы и правила, а также государственный стандарт на строительные, изделия конструкции и детали являются основными средствами проведение единой технической политики в строительстве.Таблица кузнечно - прессового цеха приведена в соответствии таблиц 1.

Таблица 1 Характеристика кузнечно - прессового цеха

№
пп
Наименование производственных участков
Размер, м
1
Склад металла
36х96
2
Заготовительное отделение
24х72
3
Прессовое отделение
42х72
30х12
4
Участок молотов
72х12
5
Склад поковок
24х12
6
Термическое отделение
72х84
7
Склад отходов
36х60
8
Склад инструмента и запасных частей
36х36

1 Общая характеристика

1.1 Генеральный план

При проектировании генерального плана исследованы и изучены существующие решения аналогичных предприятий в отечественной и зарубежной практики.Генеральный план является одной из важных составных частей проекта, где комплексно развиты вопросы планировании, застройки и благоустройства территории.
Площадка предприятия по его функциональному использованию делится на следующие зоны: предзаводскую; производственную; подсобную; складскую. Главный вход на предприятие предусмотрен со стороны основного подхода рабочих к предприятию. Расстояние от проходных пунктов до выходов в бытовые помещения основных цехов (по рекомендации) не должно превышать 800 м. Расстояние между зданиями и сооружениями принимается наименьшими в соответствии с технологическими условиями, но не менее норм, установленных противопожарными и санитарно - гигиеническими требованиями. Коэффициент плотности застройки принят по рекомендациям - 0,6.
Здания сооружения, открытые установки, выделяющие в атмосферу газ, дым, и пыль, а также взрывоопасные и пожароопасные объемы располагаем по отношению к другим производственным зданиям с подветренной стороны для ветров преобладающего в Кызылорде направлении.
Здания и сооружения располагаем относительно сторон света и преобладающего направления ветров с учетом благоприятного естественного освещения, проветривания площадок предприятия с соблюдением следующих требований:
Продольные стороны световых фонарей и основные стены с оконными проемами располагают под углом,45...1100 к меридиану.
Здание кузнечно - прессового цеха могут быть одно - и многопролетным, но обязательно одноэтажными. Схема здания - каркасная. Каркас металлический (стальной) или смешанный. При проектировании цеха были учтены вопросы положения цеха к сторонам света и направлениям господствующих ветров в местности. По своей форме в плане они могут быть квадратными или прямоугольными. При этом конфигурация здания кузнечного цеха увязывается с целесообразностью компоновки генерального плана завода.
В генеральном плане приведем перечень всех зданий с указанием их размеров:
- производственный корпус 108,0 х 192,0
- инженерно - административный корпус 15х60
- бытовые здания 12х60
- корпус вспомогательных цехов 72 х 144
- общезаводская крановая эстакада 24 х 72
1.2 Технологическая линия кузнечно - прессового цеха

Кузнечно - прессовый цех относится к числу специализированных производств.
Объем производства составляет до 10 т (годовой выпуск поковок в год), т.е. это мелкое производство.
Продукцией производства кузнечно - прессового цеха являются простые поковки постоянного и переменного сечения: гладкие и коленчатые валы, грузовые крюки и т.п. Часть этой продукции изготавливается методом штамповки молотовая технология), другая часть - методом протяжки (прессовая технология).
Участок молотов оснащен пневматическими ковочными молотами с массой падающих частей молота 250 - 400 кг и числом ударов бойка в минуту 130-150. Габаритные размеры молотов в плане - 1250х2950 мм, высота над уровнем пола - 2500 мм, масса молота с шаботом - около 13т.
Участок прессов оборудован гидравлическими ковочными одностоечными прессами с номинальным усилием до 500 тс. Максимальное число отделочных ходов в минуту (пи усилии 0,3 от номинального) - 120. Габаритные размеры прессов в плане - 3000 х 2000 мм, масса пресса - около 40 т.
Под молоты и прессы предусмотрены специальные вибро изолированные фундаменты.
Исходным материалом для производства поковок служат нарезанные из проката заготовки массой до 5000 кг, которые хранятся в унифицированной таре в стеллажах или штабелях. Укладка заготовок в штабели в складе металла осуществляется мостовым электрическим кранам.
Заготовки со склада поступают на молотовый и прессовый участки в нагретом состоянии. Готовые поковки подвергаются термической закалке в термическом отделении. Нагрев заготовок и термообработка поковок осуществляется пламенным методом в камерных печах вращающимся кодом.
Габаритные размеры печей в плане - 2500х2500 мм, высота -2750 мм.
При работе печей происходит интенсивное выделение тепла в цех (более 24,2 Витм3).
При проектировании технологических процессов используется средства САПР. После операции входного контроля металлопрокат поступает на участок резки для изготовления заготовок мерной длины.
Таким образом, обработка металла давлением относится к числу высокопроизводительных технологических процессов, которые протекают в кузнечно - прессовых цехах, где металл обратываеться давлением, свободной ковкой или штамповкой, что позволяет получать заготовки высокого класса точности.Cхема технологический процесскузнечно - прессового цеха приведена в соответствии рисунку 1.2.1

материалы, заготовки

Насосно - акумуляторноеотделение
Кладовыеинструментов
Ремонтно-механическийучасток
Заготовительноеотделениесоскладом

Отделенияковки
намолотах
Отделенияпоковкинапрессах

Техническоеотделение

Очистноеотделение

Складготовойпродукции

В механический цех

Рис.1.2.1Cхема технологический процесскузнечно - прессового цеха

1.3 Внутрицеховой транспорт

Внутрицеховой транспорт играет большую роль в производственных процессах, поэтому механизации транспортных операций придается большое значение. С помощью внутрицехового транспорта к рабочим местам подаются материалы и заготовки, а к сборочным стендам готовые детали и узлы.
На заводах единичного и мелкосерийного производства применяются в основном универсальные транспортные средства периодического действия: электрокары, тельферы, краны и т. п.
К внутрицеховому транспорту относятся все виды подъемно - транспортных средств, обеспечивающие технологические процессы.
Транспортировка металла в склад и со склада производится железнодорожным транспортом. Подача заготовок в термическое отделение и из него на участке молотов и прессов осуществляется мостовыми электрическими кранами. Посадка заготовок в нагревательные печи, вынос их из нагревательных печей к молотам и прессам, удаление от ковочных агрегатов отходов металла осуществляется механизированным способом с использованием ковочных и инструментальных манипуляторов.
Мостовой кран - это грузоподъемное устройство для вертикального и горизонтального перемещения грузов на небольшие расстояния. Однотипными узлами всех кранов являются: механизм передвижения моста; механизм передвижения тележки; механизм подъема и опускания груза.
Электродвигатели кранового оборудования на переменном трехфазном токе при напряжении 220, 38 и 500 В.

2 Объемно - планировочное и конструктивное решение здания

2.1 Выбор оптимальной сетки колонн

Объемно - планировочное решение производственного здания определяется особенностями технологического процесса, характером оборудования и параметрами внутрицеховой среды. Существенную роль имеют градостроительные условия, положения здания в окружающей застройке, людские и грузовые потоки на генеральном плане предприятия.
Размеры шага и пролета - сетка колонн определяют величину элементарной конструктивно - планировочной ячейки каркасного здания. Многолетняя практика строительства и эксплуатации показала, что для большинства производств машиностроения при размещении их в одноэтажном здании приемлемы сетки колонн 18х6 или 18х12. Выбор сетки колонн определяется функционально- технологическим требованиями.
Принимаем, согласно рекомендациям 18х12
При этом учитываем, что установленные в соответствии с принятой сеткой колонны не только поддерживают шатер здания и его перекрытия, но и выполняют другие функции. Средние колонны в многопролетном здании используются в качестве фахверка промежутка для крепления внутренних стен и перегородок, крайние - для ... продолжение

Вы можете абсолютно на бесплатной основе полностью просмотреть эту работу через наше приложение.
