Отчет о производственной практике по прикладной информатике: проектирование и внедрение локальной вычислительной сети в ТОО САП Казахстан

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РК

КАЗАХСКИЙ ЭКОНОМИЧЕСКИЙ УНИВЕРСИТЕТ им. Т. Рыскулова

Инженерно-ЭКОНОМИЧЕСКИЙ Факультет

КАФЕДРА «Прикладная информатика»

О Т Ч Е Т

об производственной практике

студента группы

(Ф. И. О)

Наименование предприятия, организации, учреждения-

базы практики

Руководитель практики от кафедры

(Ф. И. О)

АЛМАТЫ 2007г.

СОДЕРЖАНИЕ

Введение. 3

I. Общая часть 4

II. Основная часть. . 5

III. Охрана труда и техника безопасности . . . 16

Список литературы. . . 17

Приложение. …18
Введение

В период с 5 февраля 2007 года по 30 марта 2007 года я проходил практику в ТОО «САП Казахстан». Мой научный руководитель начальник технического отдела Асанов Б. Б.

Цели практики:

1. Закрепление теоретических знаний полученных в ВУЗе
2. Ознакомление с производственными процессами, включающими использование вычислительной техники и информационных технологий;
3. Изучение методов формирования, обработки, накопление и использования в производственном процессе информационных потоков;
4. Приобретение навыков по применению автономных и комплексных вычислительных систем;
5. Анализ достижений и недостатков в деятельности организации.

Основными задачами практики являются:

1. Изучение принципов построения и функционирования локальной вычислительной сети в конкретной организации.
2. Изучение информационной системы и системы коммуникаций организации;
3. Участие студента-выпускника в практической работе на функциональном рабочем месте в соответствии со специальностью;
4. Закрепление и расширение навыков работы на компьютере в режиме автоматизированного рабочего места (АРМ) специалиста;
5. Получение положительной аттестации как специалиста информационных систем с высшим образованием с целью дальнейшего трудоустройства.

I. Общая часть

Компания SAP (САП) была основана в Мангейме, Германия в 1972 году, когда пять менеджеров работающих в компании IBM, решили создать свою собственную компанию и найти новый способ более эффективного ведения бизнеса. Сейчас компания является мировым лидером среди поставщиков программных решений для управления бизнесом и занимает третье место среди ведущих в мире софтверных компаний по их рыночной капитализации.

Компания «САП Казахстан» является одним из филиалов SAP в СНГ. Она организовалась 15 лет назад. Главный офис ТОО «САП Казахстан» находится по адресу г. Алматы ул. Фурманова, 240 «г». Директором ТОО «САП Казахстан» является Жетбаев А. А.

Организационная структура ТОО «САП Казахстан»

II. Основная часть

В результате прохождения производственно-технологической практики студент должен знать:

• Общие принципы построения и архитектура ЭВМ;
• Принципы, методы и способы комплексирования аппаратных и программных средств при создании вычислительных систем, комплексов и сетей;
• Модели методы и формы организации процесса разработки программного продукта, технического изделия;
• Основные возможности систем управления базами данных и их использование.

Кроме того, он должен научиться:

1. Пользоваться технической и справочной литературой, комплектами стандартов по разработке программного продукта, технического изделия;
2. Использовать полученные в процессе обучения знания и умения для грамотной и технически обоснованной разработки программного продукта, технического изделия;
3. Проектировать программный продукт, техническое изделие;
4. Разрабатывать программы модульной структуры;
5. Применять методы и средства тестирования и испытаний программного продукта, технического изделия;
6. Пользоваться средствами отладки;

Главной задачей нашего отдела было проведение сети в новых офисах ТОО «САП Казахстан». Сначала нам пришлось на месте с проецировать какой вид сети нам лучше использовать локальную сеть с центральным сервером. (См. Приложение 1)

Для выполнения поставленной задачи нужно выбрать топологию сети.

Топология - физическая или электрическая конфигурация кабельного хозяйства и соединений сети.
Топология - это скелет сети.
Существует несколько основных типов

Общая Шина ( Bus)Звезда ( Star )Кольцо (Ring )Древовидная ( Tree )Топология, когда все элементы напрямую соединены друг с другом (Mesh):

• Общая Шина ( Bus)
• Звезда ( Star )
• Кольцо (Ring )
• Древовидная ( Tree )
• Топология, когда все элементы напрямую соединены друг с другом (Mesh)

:

Общая шина

Все компьютеры подключаются к одному кабелю (шине данных) . На концах кабеля устанавливаются терминаторы . Их наличие для сетей Ethernet обязательно. По такой топологии строятся 10 Мегабитные сети 10Base-2 и 10Base-5. В качестве кабеля используется коаксиальный кабель. Повреждение общего кабеля или любого из двух терминаторов приводит к выходу из строя участка сети между этими терминаторами (сегмента сети) . Отключение любого из подключенных устройств на работу сети никакого влияния не оказывает.

Для сети 10Base-2 это будет выглядеть

или так

что абсолютно одинаково с точки зрения топологии, но может оказаться удобнее при прокладке.
В 100Мбитных сетях такая топология не применяется, а используется Звезда".

Каждый компьютер (и т. п. ) подключен отдельным проводом к отдельному порту устройства, называемого концентратором или повторителем (репитер) или хабом (Hub) .

Концентраторы могут быть как активные, так и (теоретически) пассивные. Если между устройством и концентратором происходит разрыв соединения, то вся остальная сеть продолжает работать. Правда, если этим устройством был единственный сервер, то работа будет несколько затруднена. При выходе из строя концентратора сеть перестанет работать. Данная сетевая топология наиболее удобна при поиске повреждений сетевых элементов: кабеля, сетевых адаптеров или разъемов. При добавлении новых устройств "звезда" также удобней по сравнению с топологией общая шина. Также можно принять во внимание, что 100 и 1000 Мбитные сети строятся по топологии "Звезда". Поэтому мы выбираем топологию "Звезда".

Основные части для проведения сети

1. Для нашей сети мы использовали кабель витая пара или коаксиальный кабель Twisted Pair 10BaseT .
2. Разъемы для витой пары
3. К сетям на витой паре относятся сети 10BaseT, 100BaseTX, 100BaseT4, а также очень вероятно утверждение стандарта 1000BaseT. В сетевых картах компьютеров, в хабах и на стенах располагаются розетки (jack), в них втыкаются вилки (plug) .
4. Разъемы для витой пары
5. Восьмиконтактный модульный соединитель (Вилка (Plug) )
6. Народное название "RJ-45"

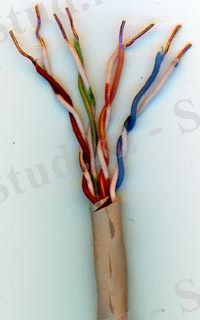

Кабель "Twisted Pair" - "Витая паpа", состоит из "паp" пpоводов, закpученных вокpуг дpуг дpуга и одновpеменно закpученных вокpуг дpугих паp, в пpеделах одной оболочки. Каждая паpа состоит из пpовода, именуемого "Ring" и пpовода "Tip". ( Hазвания пpоизошли из телефонии) . Каждая паpа в оболочке имеет свой номеp, таким обpазом, каждый пpовод можно идентифициpовать как Ring1, Tip1, Ring2, Tip2, . . .Дополнительно к нумеpации пpоводов каждая паpа имеет свою уникальную цветовую схему.Синий/Белый для 1-ой паpы,оpанжевый/белый - для 2-й,зеленый/белый - для 3-йкоpичневый/белый - для 4-йи так далее 25 паp.Для каждой паpы пpоводов Ring-пpовод окpашен в основной цвет с полосками дополнительного, а Tip-пpовод - наобоpот. Hапpимеp, для паpы 1 Ring1-пpовод будет синий с белыми полосками, а Tip1-провод - белый с синими полосками.На практике, когда количество пар невелико (4 пары), часто не применяется окраска основного провода полосками цвета дополнительного.В этом случае провода имеют цвет в парах :Синий и белый с синими полоскамиОранжевый и белый с оранжевыми полоскамиЗеленый и белый с зелеными полоскамиКоричневый и белый с коричневыми полосками.: Кабель "Twisted Pair" - "Витая паpа", состоит из "паp" пpоводов, закpученных вокpуг дpуг дpуга и одновpеменно закpученных вокpуг дpугих паp, в пpеделах одной оболочки. Каждая паpа состоит из пpовода, именуемого "Ring" и пpовода "Tip". ( Hазвания пpоизошли из телефонии) . Каждая паpа в оболочке имеет свой номеp, таким обpазом, каждый пpовод можно идентифициpовать как Ring1, Tip1, Ring2, Tip2, . . .
Дополнительно к нумеpации пpоводов каждая паpа имеет свою уникальную цветовую схему.
Синий/Белый для 1-ой паpы,
оpанжевый/белый - для 2-й,
зеленый/белый - для 3-й
коpичневый/белый - для 4-й
и так далее 25 паp.
Для каждой паpы пpоводов Ring-пpовод окpашен в основной цвет с полосками дополнительного, а Tip-пpовод - наобоpот. Hапpимеp, для паpы 1 Ring1-пpовод будет синий с белыми полосками, а Tip1-провод - белый с синими полосками.
На практике, когда количество пар невелико (4 пары), часто не применяется окраска основного провода полосками цвета дополнительного.
В этом случае провода имеют цвет в парах :
Синий и белый с синими полосками
Оранжевый и белый с оранжевыми полосками
Зеленый и белый с зелеными полосками
Коричневый и белый с коричневыми полосками.

:

Для обозначения диаметра провода часто применяется американская мера - AWG (American Wire Gauge) (gauge-калибр, диаметр) . Нормальный провод для использования в 10 Base-T соответствует 22 или 24 AWG. Причем чем меньше диаметр провода, тем больше эта величина. Согласно стандартам, провод делится на несколько категорий по своей "пропускной способности".

Обычно на проводе написано, к какой категории он относится. Например: " . . . CATEGORY 5 UTP . . . "
Международный стандарт ISO/IEC 11801 - эквивалентен EIA/TIA-568.

Разъемы для витой пары

К сетям на витой паре относятся сети 10BaseT, 100BaseTX, 100BaseT4, а также очень вероятно утверждение стандарта 1000BaseT.
В сетевых картах компьютеров, в хабах и на стенах располагаются розетки (jack), в них втыкаются вилки (plug) .

Разъемы для витой пары

Восьмиконтактный модульный соединитель (Вилка (Plug) )

Народное название "RJ-45"

1 - контакты 8 шт.2 - фиксатор разъема3 - фиксатор провода: 1 - контакты 8 шт.
2 - фиксатор разъема
3 - фиксатор провода

:

1 - контакты 8 шт.2 - фиксатор разъема3 - фиксатор провода:

Вид со стороны контактов

Контакт 1

2

3

4

5

6

7

Контакт 8

:

1 - контакты 8 шт.2 - фиксатор разъема3 - фиксатор провода: Вид со стороны кабеля

:

1 - контакты 8 шт.2 - фиксатор разъема3 - фиксатор провода: Вид спереди
На новой, неиспользованной вилке, контакты выходят за пределы корпуса.

:

1 - контакты 8 шт.2 - фиксатор разъема3 - фиксатор провода: В процессе обжима они будут утоплены внутрь корпуса, прорежут изоляцию (2) провода и воткнутся в жилу(1) .

:

Вилка со вставкой

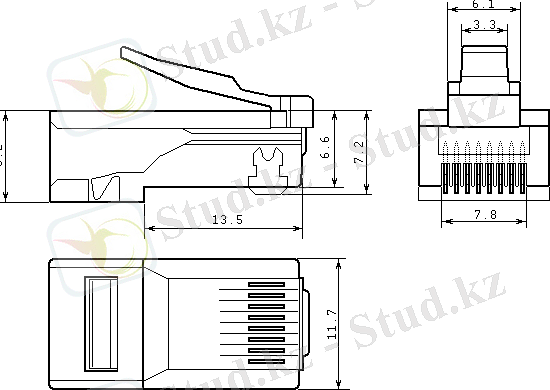

Присоединительные размеры (в мм): Присоединительные размеры (в мм)

Присоединительные размеры (в мм):

Разъемы для 10Base-T

Восьмиконтактный модульный соединитель.

Гнездо (jack) и розетка (outlet)

Гнезда устанавливаются в сетевые карты, хабы, трансиверы и другие устройства. Сам разъем представляет собой ряд (8 шт. ) пружинящих контактов и выемку для фиксатора вилки. Если смотреть на гнездо со стороны контактов, когда они располагаются снизу, то отсчет идет справа налево.: Гнезда устанавливаются в сетевые карты, хабы, трансиверы и другие устройства. Сам разъем представляет собой ряд (8 шт. ) пружинящих контактов и выемку для фиксатора вилки. Если смотреть на гнездо со стороны контактов, когда они располагаются снизу, то отсчет идет справа налево.

:

Вообще, выпускается огромное количество различных типов розеток, но для дома приходится использовать наиболее дешевые - внешние. Обычная розетка представляет собой небольшую пластмассовую коробочку, к которой прилагается шуруп и двухсторонняя наклейка для монтажа на стену. Если покрытие стены позволяет, проще пользоваться наклейкой, если нет - придется сверлить стенку и прикручивать розетку шурупом. С одной стороны корпуса располагается разъем для включения вилки RJ-45; кстати бывают розетки имеющие в корпусе два разъема и более.: Вообще, выпускается огромное количество различных типов розеток, но для дома приходится использовать наиболее дешевые - внешние. Обычная розетка представляет собой небольшую пластмассовую коробочку, к которой прилагается шуруп и двухсторонняя наклейка для монтажа на стену. Если покрытие стены позволяет, проще пользоваться наклейкой, если нет - придется сверлить стенку и прикручивать розетку шурупом. С одной стороны корпуса располагается разъем для включения вилки RJ-45; кстати бывают розетки имеющие в корпусе два разъема и более.

:

Вообще, выпускается огромное количество различных типов розеток, но для дома приходится использовать наиболее дешевые - внешние. Обычная розетка представляет собой небольшую пластмассовую коробочку, к которой прилагается шуруп и двухсторонняя наклейка для монтажа на стену. Если покрытие стены позволяет, проще пользоваться наклейкой, если нет - придется сверлить стенку и прикручивать розетку шурупом. С одной стороны корпуса располагается разъем для включения вилки RJ-45; кстати бывают розетки имеющие в корпусе два разъема и более.: Чтобы снять крышку с коробочки и добраться до внутренностей розетки, надо проявить массу терпения и находчивости. Крышка держится на внутренних защелках, снаружи никак, обычно, не обозначеных. По-моему, производители соревнуются друг с другом и с пользователем, какую розетку сложнее открыть. Необходимо обнаружить эти защелки, далее существуют две возможности: защелки открываются или внутрь (что реже) или наружу. На защелки, открывающиеся внутрь необходимо надавить, а открывающиеся наружу чем-нибудь поддеть. Полезно при покупке попросить, чтобы вам показали, как розетка открывается. После снятия крышки, в зависимости от того, какого типа у вас розетка, вы обнаружите крепеж проводов и разъем.

:

Hub (хаб)

---
