Введение

В настоящее время актуальность строительства многофункциональных зданий, в которых объединены жилье и различные формы деловых услуг, быстро возрастает. Предприниматели приобретают коммерческие помещения, оборудуют офисы. На сегодняшний день предприниматели имеют возможность проявить свою личную активность на крыше одного здания, расширить дополнительные функции, расширить бизнес, спорт, развлечения, сервис, торговлю и другие действия.
Суть общей идеи-строительство офисного центра для людей, желающих арендовать офисное пространство для развития бизнеса. В связи с возрастающим количеством предпринимателей, строительство офисных центров остается актуальной в течение длительного времени.
Что касается расположения офисного центра, то важно найти место, удовлетворяющее спросам будущих клиентов.
* Во-первых, это наличие дорог вокруг центра. Потому что удобная зона привлекательна тем, что она может легко получить доступ к ней.
* Во-вторых, это многоместная парковка. Предприниматели и бизнесмены, а также потенциальные клиенты и другие деловые люди нужны места для парковки своих автомобилей.
* Третий запрос потребителей-расположение офиса в непосредственной близости или недалеко от центра города. Строительство офисных центров, как правило, располагается в центре города, в зонах с удобными подъездными путями и развитой инфраструктурой.
Одной из важных особенностей строительства Бизнес-центров является установка инженерных систем. Обязательно должно быть тепло, водоснабжение, канализация, электроэнергия, кондиционирование воздуха. Многоэтажное здание должно иметь высокоскоростные лифты, волоконно-оптические коммуникации, телефонную связь, современные устройства систем пожаротушения и пожаротушения.
Здание должно обеспечивать эффективное планирование в виде офисных блоков, конференц - залов, ресторанов, кафе, подземных и надземных охраняемых автостоянок. Для защиты здания необходимо обеспечить системы видеонаблюдения и сигнализации безопасности.
Строительство таких зданий осуществляется преимущественно со следующими ограждающими конструкциями: проветриваемые фасадные системы, обеспечивающие оптимальный микроклимат в здании, витражи, отражающие индивидуальный архитектурный стиль.
Учитывая все вышеизложенное, предлагаю дипломную работу на тему 9-этажный офисный центр с подземным гаражом в г. Петропавловске с целью содействия развитию строительной индустрии в Казахстане.

1 Архитектурно-строительный раздел

1.1 Исходные данные

В состав многоквартирного жилого комплекса входят 9 секции: шесть 9-этажных и три 8-этажных (секции 1,2,3,4,5,6,7,8,9) и одноэтажный встроенно-пристроенный паркинг. Разработан для строительства в 1В климатическом подрайоне (г. Астана, Республика Казахстан). В данном жилом комплексе мной будет расмотрено секция №5.
Температура наружного воздуха наиболее холодной пятидневки -35 С.
Нормативная снеговая нагрузка - 100 кгсм[2]

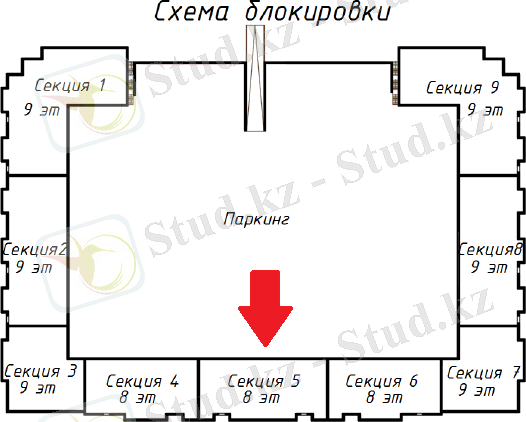

Рисунок 1 - Схема блокировки

ХАРАКТЕРИСТИКА ЗДАНИЯ:

Уровень ответственности здания - II
Степень огнестойкости - II

1.2 Климатические условия

Климат района резко континентальный. Зима суровая, морозная, с буранами и метелями, с неустойчивым снежным покровом. Лето сравнительно короткое, сухое, умеренно жаркое. Район относится к зоне недостаточного и неустойчивого увлажнения, довольно большая сухость воздуха. Характеристика составлена СНиП РК 2.04-01-2010 Строительная климатология [3]. Данная глава содержит краткие общие сведения.
Годовой ход температур воздуха характеризуется устойчивыми сильными морозами в зимний период, интенсивным нарастанием тепла в короткий весенний сезон и жарой в течение короткого лета.
Таблица 1 - Среднемесячная и годовая температура воздуха

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Год

-16,8

-16,5

-10,1

+3,0

+12,7

+18,2

+20,4

+17,8

+11,5

+2,6

-7,0

-14,0

1,8
Как видно из таблицы 1, средняя месячная температура самого холодного месяца года января составляет - минус 16,8 градусов мороза, а самого теплого - июля +20,4 градусов тепла.
В отдельные, очень суровые зимы температура может понижаться до 49-52 градусов (абсолютный минимум), но вероятность такой температуры не более 5%.
В жаркие дни температура может повышаться до 39-40 градусов тепла. Расчетная температура воздуха самой холодной пятидневки 35 градусов, расчетная температура воздуха самой жаркой пятидневки 28 градусов, средняя продолжительность отопительного сезона 215 суток.
Среднее количество атмосферных осадков, выпадающих за год равно 330-370 мм.
По сезонам года осадки распределяются неравномерно, наибольшее их количество выпадает в теплый период года (май-сентябрь) - 238 мм. Среднегодовая высота снежного покрова составляет 22 мм, запас воды в снеге 67 мм.
Согласно СНиП 2.01.07-85* снеговой район по весу снегового покрова - III.
Для исследуемого района характерны частые ветры, дующие преимущественно в юго-западном направлении. Среднегодовая скорость ветра равна 5,0-5,6 мсек. Розы ветров показаны на рисунке 2.

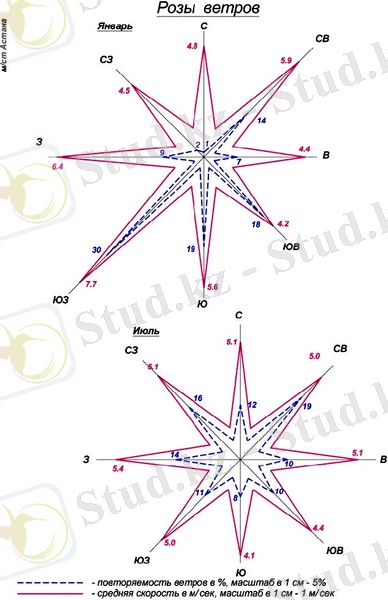

Рисунок 2 - Розы ветров

Таблица 2 - Среднегодовая скорость ветра, мс
I
II
III
IV
V
VI
VII
VIII
IX
X
XI
XII
Год
5,6
5,5
6,2
5,8
5,5
4,9
4,5
4,4
4,5
5,4
5,8
5,8
5,3
Наиболее сильные ветры дуют в зимние месяцы. В летние месяцы ветры имеют характер суховеев. Количество дней с ветром в году составляет 280-300.
Согласно СНиП 2.01.07-85*:
- средняя скорость ветра в зимний период - 5 мсек;
- ветровой район по давлению ветра - III.
Таблица 3 - В
Место строительства
Скорость ветра (мсек) возможная 1 раз в

год
5 лет
10 лет
20 лет
Астана
27
31
33
36

Нормативная глубина промерзания по СНиПу Строительная климатология составляет - 205 см.
Средняя глубина проникновения 0 в почву - 234 см (наибольшее проникновение бывает обычно в марте).
По аналогии с данными по другим регионам возможное проникновение нуля в глубину, при малоснежной зиме, может достигать в суглинках-350см. (СНиП РК 5.01-01-2002, СНиП РК 2.04-01-2010)
Влажность воздуха
Наименьшее значение величины абсолютной влажности в январе-феврале (1,6-1,7 м), наибольшее - в июле (12,7 м).
Наименьшая относительная влажность бывает в летние месяцы (40-45%), наибольшая зимой.
Среднегодовая величина относительной влажности составляет 86%. Наиболее высокий дефицит влажности наблюдается в июне-июле (12,2-12,4м). Низкий в декабре-феврале (0,3-0,4м). Среднегодовая величина влажности составляет 4,8 м.

1.3 Генеральный план

Участок для 8 и 9-ти этажного жилого комплекса расположен на левом берегу реки Ишим в г. Астана. Общая площадь строительного участка 1,15 га.
Местонахождение обеспечивает достаточное солнечное освещение. Вертикальную привязку выполнять от ближайшего репера. Система высот - балтийская. В соответствии с инженерно-геологическими изысканиями плодородный слой на участке строительства отсутствует.
За условную отметку +0.000 жилого комплекса принят уровень чистого пола 1-го этажа, что соответствует абсолютной отметке +345,35 м.
Транспортное обслуживание жилого комплекса решено генпланом: проезды асфальтируются вокруг объекта - 2934 м2, покрытие пешеходных дорожек предусмотрено из брусчатки - 7176 м2.
Приведено следующее инженерное благоустройство объекта: центральное отопление, водоснабжение, канализация, электроснабжение и телефонизация. Также озеленение участка: устройство газона, посадка деревьев. Работы по озеленению проводятся по окончании прокладки инженерных сетей. Будут устроены спортивные и детские площадки - 1708 м2

1.4 Объемно - планировочное решение

8 этажный жилой дом (секция 5) представляет собой 42-х квартирный подъезд с офисными помещениями на 1 этаже.
Жилая часть имеет три входных групп: со стороны улицы, с паркинга и его кровли. Входы в офисы - со стороны главных улиц.
В проекте жилого дома применен один пассажирский лифт "Symax" производства Китай и Канада. Лифт грузоподъёмностью - 1000 кг, со скоростью - 1,5 мс. Сечение кабин лифта составляет 1,5м х 2,1м
С 2-го по 8-ый этажи располагаются жилые квартиры. По шесть квартир на площадке. Всего 42 квартир, из них:
1-х комнатных - 28 квартир.
3-х комнатных - 14 квартир.
На первом этаже жилого дома расположены офисные помещения, технический коридор и помещения для персонала. В проекте предусмотрено остекление балконов и лоджий, наружная и ночная декоративная подсветка всего здания.

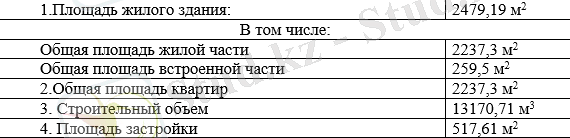

Таблица 4 - Технико-экономические показатели

1.5 Конструктивное решение

Конструктивная система здания - монолитный железобетонный каркас.
Фундаменты - свайные с монолитными железобетонными ростверками из
бетона класса В25 СС.
Колонны - монолитные железобетонные из бетона класса В25.
Диафрагмы жесткости - из бетона класса В25.
Перекрытия - монолитные железобетонные толщиной 200 мм из бетона класса В25.
Стены наружные - газоблок марки II-В3.5 D600F35-2 ГОСТ 21520-89, толщиной 250мм. Кладку вести на цементно-песчаном растворе марки М-50.
Перегородки межквартирные - из газоблока КПР-ПР-59-35 600 по ГОСТ 6133-99 толщиной 100мм \, с прослойкой из минераловатных плит "IZOTERM 75" толщиной 50мм и общей толщиной 250мм.
Перегородки в санузлах - из газоблока КПР-ПР-59-35 600 по ГОСТ 6133-99 толщиной 100мм. Кладку вести на растворе М-50.
Перемычки - сборные железобетонные.
Утеплитель по наружной стене - мин.плита "Эковер Вент Фасад-80" толщи-ной - 120мм.
Утеплитель по полу чердака - минераловатная плита "Эковер Степ" - 200 мм
Кровля - рулонное покрытие "Техноэласт - Титан".
Лестница - сборные железобетонные марши и площадки.
Шахта лифта - монолитная железобетонная.
Лифт: класса "Symax" -пассажирский грузоподъемностью 1000кг.
Двери наружные -металлические.
Двери внутренние - деревянные по ГОСТ 6629-88.
Окна - металлопластиковые с тройным остеклением
Витражи - алюминий с одинарным остеклением.
Наружная отделка - 1 и 2 этаж - Термообработанный гранит; с 3-го этажа-фиброцементные панели Сembrit
Полы - ламинат, керамическая плитка.

1.5.1 Фундамент

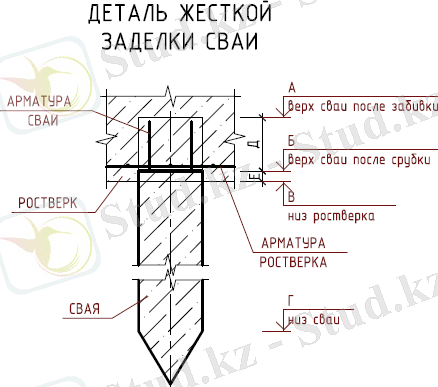

Рисунок 3 - Узел жесткой заделки ростверка со сваями

1.5.2 Покрытие

В дипломном проекте предусмотрена не эксплуатируемая кровля

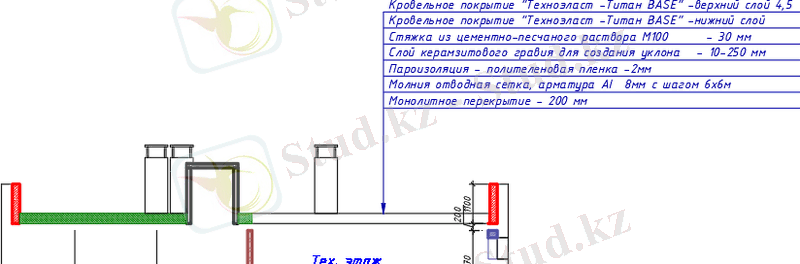

Состав покрытия:
1. Монолитное перекрытие - 200 мм
2. Молния отводная сетка, арматура AI-8мм с шагом 6х6м
3. Пароизоляция - полителеновая пленка - 2мм
4. Слой керамзитового гравия для создания уклона - 10-250 мм
5. Стяжка из цементно-песчаного раствора М100 - 30 мм
6. Кровельное покрытие "Техноэласт -Титан BASE" -нижний слой
7. Кровельное покрытие "Техноэласт -Титан BASE" -верхний слой

Рисунок 4 - Сечение кровли

1.5.3 Перегородки

Перегородки межквартирные - из газоблока КПР-ПР-59-35 600 по ГОСТ 6133-99 толщиной 100мм , с прослойкой из минераловатных плит "IZOTERM 75" толщиной 50мм и общей толщиной 250мм.

1.5.4 Полы

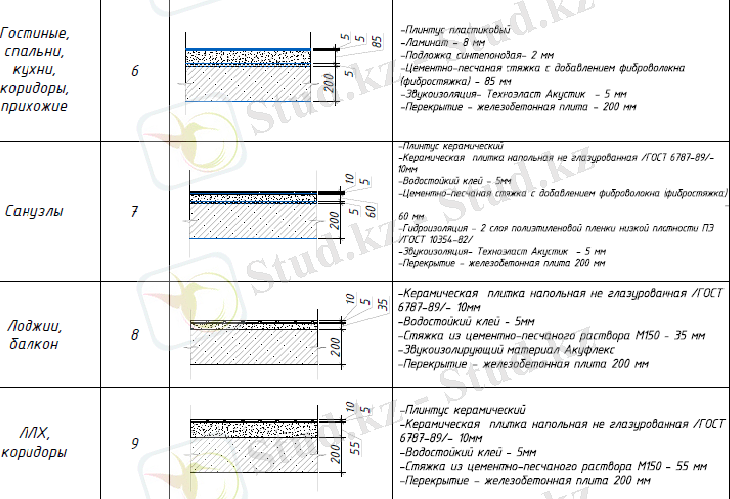

Пол в местах общего пользования - керамическая плитка
Полы в жилых части фибростяжка с звукоизоляцией.

Рисунок 5 - Полы жилой части, тамбура, сан. узлов, балконов.

1.6 Фасад

Фасад 1 и 2-го этажа - термообработанный гранит размером 600х600 по металлическому каркасу.
Облицовка стен с 3 по 8 этажи - фиброцементные панели "Cembrit" размером 1900х2500 по металлическому каркасу, разработанный для вентилируемых фасадов.

1.7 Защита конструкций от внешнего воздействия.

Ростверк и приямки выполнять из бетона кл. В25; W6; F75 на сульфатостойком портландцементе. Выполнить гидроизоляцию ростверка мастикой на битумной основе, также утеплить пеноплексом - 5мм.
Все металлические изделия должны грунтоваться антикоррозионной краской.
Железобетонные элементы каркаса отвечают требованиям прочности, долговечности и огнестойкости согласно МСН 2.02.01-97 Пожарная безопасность зданий и сооружений.

1.8 Инженерно-коммуникационные решения

1.8.1 Отопление

Система отопления предназначена для подачи тепла в помещения в зимнее время года и поддержания благоприятной температуры воздуха, независимо от температуры наружного воздуха. Для этого система отопления должна передать помещению количество теплоты, равное теплопотерям помещения через ограждения.
Теплоснабжение дома подведено от центрального отопления, городских тепловых сетей ТЭЦ. Теплоноситель - перегретая вода с параметрами 130-70оС.
Подключение систем отопления и горячего водоснабжения к центральной тепловой трассе предусмотрено в тепловом пункте, расположенный в паркинге.
Регулирование теплоотдачи радиаторов осуществляется с помощью кранов двойной регулировки. В здании предусмотрен индивидуальный тепловой узел для регулирования и учета теплоносителя.

1.8.2 Водоснабжение

Водоснабжение подключено от наружных центральных сетей города. Ввод водопровода предусматривается в насосной станции, который также расположен в паркинге. Разводящая сеть водопровода монтируется из пластмассовых труб по ГОСТу 18599-2001* Трубы напорные из полиэтилена.

1.8.3 Канализация

Основной целью канализации является прием сточной жидкости, отвод ее за пределы зданий и населенных пунктов, очистка и удаление в водоемы и овраги.
Канализация, так же, как и водопровод, подразделяется на внутреннюю и наружную. К внутренней относится канализация отдельных зданий и дворовая сеть, к наружной - уличная сеть, очистные устройства, насосные станции и другие сооружения.
Отвод бытовых сточных вод предусматривается в наружные дворовые сети канализации. Для отвода дождевых и талых вод с кровли здания предусматривается внутренний водосток из чугунных, стальных труб.
Стояки и магистральные трубы приняты из стальных электросварных труб по ГОСТ 10704-91 Трубы стальные электросварные прямошовные [10]. Для прочистки сети предусматриваются ревизии и прочистки.

1.8.4 Электроснабжение

Проект внутреннего электрооборудования проектируемого здания выполнен на напряжение 380220В с глухо заземлённой нейтралью трансформаторов.
По степени надежности электроснабжения нагрузки здания относятся:
:: системы пожаротушения, пожарная сигнализация, электроснабжение лифтов, индивидуальных тепловых пунктов и насосных станций, аварийное освещение - к I категории;
:: совокупность остальных электроприемников т.е. рабочее освещение, домофонная система, архитектурное освещение и т.д. - ко II категории;
Для безаварийного электроснабжения жилого здания в помещение электрощитовой монтируется шкаф аварийного ввода резерва (АВР). С 3-мя приходящими линиями, 1- основной ввод, 2-резервный, 3 - дгу(дизель генераторная установка).
При повреждении основного ввода автоматически происходит переключение на резервный ввод. При отключение второго ввода срабатывает 3 ввод ДГУ.
Для снабжение электричеством квартир от ВРУ отходят питающие линии по стоякам к щитам этажным (ЩЭ), установленных в МОПах.
В этажных щитах монтируются и расключаются однофазные счётчики для квартирного учёта и автоматические выключатели при скачке тока.
Монтаж электропроводки в квартирах производится кабельными линиями проложенных в газоблоке, либо в кирпиче в штробе скрытым под слоем левкаса. Защиты электросети от короткого замыкания производится при помощи автоматических выключателей типа УЗО (дифференциальная защита по току). Согласно проектным нагрузкам величина автоматических выключателей принята розеточная сеть (25А), освещение (16А), электроплита (32) вводной автоматический выключатель типа (Выключатель нагрузки) Учет общедомовых нагрузок предусмотрен на ВРУ.
Защита групповых линий квартир осуществляется автоматами и устройствами защитного отключения. Предусматривается рабочее и аварийное (эвакуационное) освещение. Управление освещением помещений типа ПУИ осуществляется выключателями, остальные встроенные помещение согласно стандартам BI Групп управление освещением осуществляется с помощью датчиков движения. установленными по месту.
Все металлические части электрооборудования, нормально не находящиеся под напряжением должны быть присоединены к нулевому защитному проводнику питающей сети. Электромонтажные работы выполняются в соответствии с СНиП 4.04-10-2002 Электрические устройства [11]. Скрытые работы оформляются актами.
Расчетная нагрузка на вводах, а также нагрузки, передаваемые по основным звеньям питающей и групповой электросети, приняты также в соответствии с СН РК 4.04-23-2004* [11].

1.8.5 Слаботочные сети

Телефонная связь жилого комплекса подводится от городской телефонной сети. Телефонизация осуществляется от распределительного телефонного оптического шкафа ОРШ, расположенного в паркинге в отдельном узле связи.
Емкость ввода выбрана с учетом установки телефона в каждой квартире и офисных помещениях плюс от 15% до 20% запаса.
Прокладка кабелей связи на этажах выполняется в поливинилхлорид трубах, диаметром 40 - оптическим кабелем. В квартирах монтируются слаботочные распределительные шкафы для комфорта жителей в которых размещаются модемы и розетка.

1.8.6 Пожарная сигнализация

Электроснабжение Автоматической пожарной системы производится от гарантийного питания АВР. На объекте ЖК Sunrise смонтированы тепловые датчики системы адресный Болид в комплексе с пожарными ручниками и светозвуковыми сиренами.

1.9 Теплотехнический расчет

1.9.1 Исходные данные

Общая характеристика здания.
Основное назначение здания: жилое здание (при нар. тем-ре -31 гр.С и ниже).
Количество этажей здания: 8
Высота здания: 31,17 м
Площадь отапливаемых помещений: 3412,3 м2, в том числе:
- общая площадь квартир: 2892,4 м2
- жилая площадь квартир: 1801 м2
- полезная площадь помещений другого назначения: 0 м2
- расчетная площадь помещений другого назначения: 0 м2
Общая площадь наружных ограждающих конструкций: 3597,3 м2
Согласно ГОСТ 30494-96 расчетная средняя температура внутреннего воздуха здания принимается: tint=21 гр.С.
Расчетная наружная температура: text=-35 гр.С.
Продолжительность отопительного периода: Zht=216 сут.
Согласно таблицы 4 МСН 2.04-02-2004 нормируемое сопротивление теплопередаче составляет (при градусо-сутках Dd):
- для наружных стен при назначении здания:
- жилое здание (при нар. тем-ре -31 гр.С и ниже): Dd=6286 гр.C*сут., Rwreq=3,6 м2*гр.CВт.
- для совмещенных покрытий при назначении здания:
- для чердачных перекрытий при назначении здания:
- жилое здание (при нар. тем-ре -31 гр.С и ниже): Dd=6286 гр.C*сут., Rcreq=4,729 м2*гр.CВт.
- для перекрытий над неотапливаемыми подвалами при назначении здания:
- для перекрытий над проездами при назначении здания:
- жилое здание (при нар. тем-ре -31 гр.С и ниже): Dd=6286 гр.C*сут., Rcreq=5,343 м2*гр.CВт.
- для светопроемов при назначении здания:
- жилое здание (при нар. тем-ре -31 гр.С и ниже): Dd=6286 гр.C*сут., Rcreq=0,614 м2*гр.CВт.
Нормируемый удельный расход тепловой энергии на отопление, согласно таблице 9 МСН 2.04-02-2004, составляет: qhreq=80 кДж(м2*гр.С*сут).

1.9.2. Теплотехнические расчеты ограждающих конструкций

Площади наружных ограждающих конструкций, отапливаемые площадь и объем здания, необходимые для расчета энергетического паспорта, и теплотехнические характеристики ограждающих конструкций здания определялись согласно проекту в соответствии с МСН 2.04-02-2004.
Наружная стена.
Приведенное сопротивление теплопередаче конструкции: R0=3,62 м2*гр.СВт.
Нормируемое сопротивление теплопередаче конструкции при назначении здания:
- жилое здание (при нар. тем-ре -31 гр.С и ниже): Rreq=3,6 м2*гр.СВт.
Приведенное сопротивление теплопередаче не ниже нормируемого..
Проверка санитарно-гигиенических показателей.
Коэффициент теплоотдачи внутренней поверхности ограждения aint=8,7 Вт(м2*гр.С).
Назначение здания: жилое здание (при нар. тем-ре -31 гр.С и ниже)
Расчетный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции:
Dt0=n*(tint-text)(R0*aint)=1*(21-( -35))(3,62*8,7)=1,78 гр.С
Нормируемая величина температурного перепада:
Dtn=4 гр.С.
Санитарно-гигиенический показатель ограждения удовлетворительный, так как перепад температур внутреннего воздуха и внутренней поверхности не больше нормируемого.
Расход тепловой энергии на отопление здания за отопительный период Qhy мДж определяется по формуле:
Qhy=[Qh-(Qint+Qs)*g*x]*bh,
где: Qh - общие теплопотери здания через наружные ограждающие конструкции, мДж;
Qint - бытовые теплопоступления в течение отопительного периода, мДж;
Qs - теплопоступления через светопроемы от солнечной радиации в течение отопительного периода, мДж;
g - коэффициент, учитывающий способность ограждающих конструкций помещений зданий аккумулировать или отдавать тепло; рекомендуемое значение g=0,8;
x - коэффициент эффективности авторегулирования подачи тепла в системе отопления. При двухтрубной системе с термостатами и центральным авторегулированием на вводе x=0,95.
bh - коэффициент, учитывающий дополнительное теплопотребление системы отопления, связанное с дискретностью номинального теплового потока номенклатурного ряда отопительных приборов, с их дополнительными теплопотерями через за радиаторные участки ограждений, повышенной температурой воздуха в угловых помещениях, теплопотерями трубопроводов, проходящих через неотапливаемые помещения. Для многосекционного здания bh=1,13.
Общие теплопотери здания за отопительный период определяют по формуле:
Qh=0,0864*Km*Dd*Aesum=0,0864*0,745* 6286*3597,3=1455530 мДж.
Бытовые теплопоступления жилых помещений в течение отопительного периода определяют по формуле:
Qint=0,0864*qint*Zht*Ai
где Zht - продолжительность отопительного периода в сутках;
Ai - площадь жилых помещений, м2.
Величина бытовых тепловыделений на 1 м2 площади жилых помещений qint, втм.2 Принимается равной 10 втм2.
Бытовые теплопоступления жилых помещений в течение отопительного периода:
Qint=0,0864*10*216*1801=336110 мДж.
Бытовые теплопоступления в течение отопительного периода по здания в целом:
Qint=336110 мДж.
Теплопоступления через окна, витражи и балконные двери (остекленная часть) от солнечной радиации в течение отопительного периода Qs, мДж, для светопроемов с коэффициентом затенения tF=0,8 и коэффициентом относительного проникания солнечной радиации kF=0,68:
Qs=tF*kF*(AF1*I1+AF2*I2+AF3*I3+AF4* I4)+tscy*kscy*Ascy*Ihor,
где tF,tscy - коэффициенты, учитывающие затенение светового проема соответственно окон и зенитных фонарей непрозрачными элементами заполнения;
kF,kscy - коэффициенты, относительного проникания солнечной радиации для светопропускающих заполнений соответственно окон и зенитных фонарей;
AF1,AF2,AF3,AF4 - площадь светопроемов здания, соответственно ориентированным по направлениям: северному, восточному, южному, западному;
Ascy - площадь светопроемов зенитных фонарей;
I1,I2,I3,I4 - средняя за отопительный период величина солнечной радиации на вертикальные поверхности при действительных условиях облачности, ориентированные по соответствующим фасадам здания, мДжм2;
Ihor - средняя за отопительный период величина солнечной радиации на горизонтальную поверхность при действительных условиях облачности, мДжм2.
Qs=0,8*0,68*(9,6*893 + 145,35*1460 + 9,6*2473 + 263,04*1460) + 0 = 341938 мДж.
Расход тепловой энергии на отопление здания за отопительный период составляет:
Qhy=[1455530-(0+341938)*0,8*0,95]*1 ,13=1351092 мДж.
Расчетный удельный расход тепловой энергии на отопление здания за отопительный период qhdes, кДж(м2*гр.С*сут), определяется по формуле:
qhdes=103*Qhy(Ah*Dd)=103*1351092( 2892,4*6286)=74,3 кДж(м2*гр.С*сут).
Нормируемое значение расчетного удельного расхода тепловой энергии на отопление здания за отопительный период (по таблице 9 МСН 2.04-02-2004):
qhreq=80 кДж(м2*гр.С*сут).
Удельный расход тепловой энергии на отопление здания не превышает нормируемого значения.
Требования тепловой защиты выполнены, так как соблюдены требования всех трех показателей: приведенного сопротивления теплопередаче отдельных элементов ограждающих конструкций, санитарно-гигиенического для всех ограждающих конструкций и удельного расхода тепловой энергии на отопление здания.
Величина отклонения расчетного значения удельной потребности в тепловой энергии на отопление здания от нормативного составляет минус 7,11%, следовательно, здание относится к классу энергетической эффективности 'В' (нормальный).

2 Расчетно-конструктивный раздел

2.1 Общие данные

Расчет выполнен с помощью проектно-вычислительного комплекса Лира Сапр 2014. Комплекс реализует конечно-элементное моделирование статических и динамических расчетных схем, проверку устойчивости, выбор невыгодных сочетаний усилий, подбор арматуры железобетонных конструкций, проверку несущей способности стальных конструкций. В ПК Лира Сапр " реализованы положения следующих разделов СНиП (с учетом изменений на 1.01.97):
- СНиП 2.01.07-85* нагрузки и воздействия; [4]
- СНиП 2.03.01-84* бетонные и железобетонные конструкции; [19]
Размеры всех сечений в расчетной схеме здания были приняты на основании предварительных расчетов. Окончательным расчетом была проверена достаточность принятых сечений для восприятия возникающих усилий при эксплуатации здания.
Расчет выполнен по схеме "здание - основание". Расчетная модель представляет собой пространственную систему, отражающую геометрию здания и физико-механические характеристики его несущих элементов, и жесткость основания.
В расчетной схеме приняты следующие допущения:
- Железобетон несущих конструкций работает нелинейно (не упруго), в расчете принят начальный модуль упругости бетона, пониженный с помощью условных обобщенных коэффициентов, в соответствии с СП 52-103-2007;
- Перемещения фундаментной плиты в горизонтальной плоскости (ХОY) запрещены;

2.1.1 Краткая характеристика методики расчета

В основу расчета положен метод конечных элементов с использованием в качестве основных неизвестных перемещений и поворотов узлов расчетной схемы. Расчетная схема представлена в виде набора тел стандартного типа (стержней, пластин, оболочек и т.д.), называемых конечными элементами и присоединенных к узлам.
Узел представлен как объект, обладающий шестью степенями свободы - тремя линейными смещениями и тремя углами поворота:
1 - линейное перемещение вдоль оси X;
2 - линейное перемещение вдоль оси Y;
3 - линейное перемещение вдоль оси Z;
4 - угол поворота с вектором вдоль оси X (поворот вокруг оси X);
5 - угол поворота с вектором вдоль оси Y (поворот вокруг оси Y);
6 - угол поворота с вектором вдоль оси Z (поворот вокруг оси Z).

2.1.2 Тип расчетной схемы

Расчетная схема определена как система с признаком 5. Это означает, что рассматривается система общего вида, деформации которой и ее основные неизвестные представлены линейными перемещениями узловых точек вдоль осей X, Y, Z и поворотами вокруг этих осей.

2.1.3 Характеристика сооружения

При разработке Проекта конструктивной части здания учтены требования следующих нормативных документов:
СНиП 2.01.07-85* Нагрузки и воздействия; [4]
СНиП 2.03.01-84 Бетонные и железобетонные конструкции;[19]
СНиП II-23-81 Стальные конструкции [20]
Краткая характеристика жилого дома
Уровень ответственности II
Степень долговечности II
Степень огнестойкости II

За условную отметку 0.00 принят уровень пола 1-го этажа.

Конструктивной основой зданий является монолитный железобетонный каркас, жестко связанных между собой дисками перекрытий. Дополнительными ядрами жесткости служат лестничные клетки, выполненные из монолитного железобетона. Наружные стены - самонесущие. Применение стен поэтажной разрезки нашло повсеместное применение при строительстве
Стены толщиной 0,25м, перекрытие монолитное без балочное толщиной 0,2м. Балки по балконам 25х50см.
Фундамент - отдельные свайные ростверки, толщиной - 0.7 м. Фундаменты выполнены из сульфатостойкого бетона кл. В25. выполненные ниже уровня планировочных отметок по всему зданию.
Статический расчет каркаса выполнен с помощью сертифицированного расчетно- вычислительного комплекса ЛИРА САПР на персональном компьютере номер лицензии 796096755. Для расчета в расчетной программе построена полная объемная модель каркаса с заданной по предварительному расчету жесткостью элементов. Общий вид модели приведен ниже в отчете.
Расчетная модель нагружена отдельными нагрузками в соответствии с приведенными таблицами сбора и расчета нагрузок, выполненными для климатического района строительства и определенными в техническом задании. Нагрузку от собственного веса каркаса программа вводит автоматически в зависимости от принятых сечений элементов. Отдельные нагрузки сведены в комбинации расчетных нагрузок в зависимости от направления действия ветровых нагрузок.

Общие данные:
Территория г. Астана на основании СНиП РК 2.01.07-85*:
- вес снегового покрова на 1 м2 для III района - 1.0 кПа (100кгм2);
- нормативное ветровое давление на высоте 10 м для для IIIрайона - 0,38 кПа (38кгм2).
Коэффициент надежности по ответственности для II уровня - 0,95

2.2. Сбор нагрузок

2.2.1 Кратковременные нагрузки

Таблица 5 - Квартиры жилых зданий, спальные помещения детских дошкольных учреждений и школ-интернатов, жилые помещения домов отдыха и пансионатов, общежитий и гостиниц, палаты больниц и санаториев, террасы

№ пп
Вид нагрузки
qн
кгм2
γ
qp
кгм2
1
Полезная(полная)
150
1.2
195

Итого:
150
-
195

Таблица 6 - Вестибюли, фойе, коридоры, лестницы (с относящимися к ним проходами), примыкающие к помещениям

№ пп
Вид нагрузки
qн
кгм2
γ
qp
кгм2
1
Полезная(полная)
300
1.2
360

Итого:
300
-
360

Таблица 7 - Нагрузка на 1м². перекрытия (чердачное помещение)

№ пп
Вид нагрузки
qн
кгм2
γ
qp
кгм2
1
Полезная(полная)
70
1.3
91

Итого:
70
-
91

Таблица 8 - Нагрузка на 1м². покрытия (снеговая)

№ пп
Вид нагрузки
qн
кгм2
γ
qp
кгм2
1
Снеговая
100
1.4
140

Итого:
100
-
140

2.2.2 Постоянные нагрузки

Таблица 9 - Нагрузка на 1м2. перекрытия (конструкции пола)
№ пп
Вид нагрузки
qн
кгм2
γ
qp
кгм2
1
Покрытие пола
50
1.3
65
2
Стяжка из цементно-песчаного раствора t =35мм λ=1800
кгм³
63
1.1
69.3
3
Звукоизоляция Изовер
2.5
1.3
4
4
Ж.б. монолитная плита перекрытия (=0,2м)
500
1.1
550

Итого:
614
-
688.3

Таблица 10 - Нагрузка на 1м2. Перекрытия техэтажа (конструкции пола)
№ пп
Вид нагрузки
qн
кгм2
γ
qp
кгм2
1
Стяжка из цементно-песчаного раствора t =40мм λ=1800
кгм³
72
1.1
79.2
2
Утеплитель, λ=250 кгм³, t=200
50
1.2
60
3
Ж.б. монолитная плита перекрытия (=0,2м)
500
1.1
550

Итого:
622
-
672.2

Таблица 11 - Нагрузка на 1м². покрытия
№ пп
Вид нагрузки
qн
кгм2
γ
qp
кгм2
1
2 слоя "Унифлекса" на битумной полимерной
15
1.3
19.5
2
Разуклонка (газобетон), λ=500 кгм³, t=30-250 мм
150
1.3
195
3
Ж.б. монолитная плита перекрытия (=0,2м)
500
1.1
550

Итого:
665
-
715,5

Таблица 12 - Нагрузка от наружных стен 1, 2 этажа
№ пп
Вид нагрузки
qн
кгм2
γ
qp
кгм2
1
Гранит, λ=2800 кгм3 t=0.03 м,
84
1.1
92.4
2
Утеплитель минплита t=150мм., λ=145кгм³
27.75
1.3
28.3
3
Кирпич, t=250мм., λ=1800 кгм³
450
1.1
495
4
штукатурка, λ=1800 кгм3 t=0.02 м
36
1.1
39.6

Итого:
591.75
-
655.3

Для стены h=4,25м (с учетом коэф.
проемности 0,7) кгм.п.
1761

1950

Для стены h=3м (с учетом коэф.
проемности 0,8) кгм.п.
1421

1573

Таблица 13 - Нагрузка от наружных стен 1, 2 этажа
№ пп
Вид нагрузки
qн
кгм2
γ
qp
кгм2
1
Цембрит, λ=2800 кгм3 t=0.03 м,
84
1.1
92.4
2
Утеплитель минплита t=100мм., λ=145кгм³.
14.5
1.3
18.85
3
Газоблок, t=250мм., λ=700 кгм³
175
1.2
210
4
штукатурка, λ=1800 кгм3 t=0.02 м
36
1.3
46.8

Итого:
309.5
-
368.05

Для стены h=3м (с учетом коэф.
проемности 0,8) кгм.п.
907.5

883.2

Таблица 14 - Нагрузка от наружных стен типовой этаж (балконная стена)
№ пп
Вид нагрузки
qн
кгм2
γ
qp
кгм2
1
Цембрит, λ=2800 кгм3 t=0.03 м,
84
1.1
92.4
2
Утеплитель минплита t=100мм., λ=145кгм³.
14.5
1.3
18.85
3
Газоблок, t=200мм., λ=700 кгм³
140
1.2
168
4
штукатурка, λ=1800 кгм3 t=0.02 м
36
1.3
46.8

Итого:
275.5
-
326.05

Для стены h=3м (с учетом коэф.
проемности 0,8) кгм.п.
660

783

Таблица 15 - Нагрузка от наружных стен типовой этаж (балкон)
№ пп
Вид нагрузки
qн
кгм2
γ
qp
кгм2
1
штукатурка, λ=1800 кгм3 t=0.015 м
27
1.1
30
2
Утеплитель минплита t=100мм., λ=145кгм³.
14.5
1.3
18.85
3
Газоблок, t=250мм., λ=700 кгм³
140
1.2
168
4
штукатурка, λ=1800 кгм3 t=0.015 м
36
1.1
39.6

Итого:
252.5
-
256.45

Для стены h=3м (с учетом коэф.
проемности 0,8) кгм.п.
607.2

696

2.2.3 Ветровая нагрузка

2.3 Прогиб плиты

Рисунок 6 - Прогиб плиты

Максимальный прогиб возникает в пролете 6м. Согласно СНиП 2.01.07-85* таб.19 п.2, допустимый прогиб L200составляет 30мм.
Фактический прогиб в плите 25,7-3,21=22,5мм, условие выполнено

2.4 Нагрузка на сваи

Рисунок 7 - Нагрузка на сваи

Несущая способность сваи 62,631,25=50,1 т

2.5 Расчет монолитной плиты

Определить площадь сечения нижней рабочей арматуры плиты перекрытия
:: суммарная равномерно распределенная нагрузка g+ν = 6,75 kНм2 = 0.675 тм[2]; l1=l2=6м;
:: толщина плиты h=20см; рабочая высота сечения перекрытия со стальной арматурой h0 = 17 см[2];
:: плиту армируют сетками из стали класса А-III диаметром 12 мм, Rs=3650 кгм[2], Еs=2,010[6]кгсм[2];
:: бетон марки В 25 Rb=148кгсм[2], Rbtn=16,3кгсм[2], Еb=4,110[5]кгсм[2].
Определения расчетных нагрузок на 1м[2] плиты перекрытия сведены в таблицу 9

2.5.1 Подбор сечения арматуры

Определяем максимальный момент
.
Определяем коэффициент A0 при b = 1 (м):

Площадь сечения арматуры класса А-III:

Принимаем рабочую арматуру в нижней зоне Ø12 A-III с шагом 200 (As=5,65см[2]).

Рисунок 8 - Опалубочный чертеж монолитной плиты перекрытия

2.5.2 Расчет плиты по деформациям (на прогиб)

Максимальный момент от действия длительных нагрузок:

Максимальный момент от действия кратковременных нагрузок:

Коэффициент, учитывающий вид нагрузки и схему загружения S=548

Коэффициент для определения.

Кривизна оси при одновременном действии постоянных, длительных и кратковременных нагрузок

Максимальный прогиб в середине пролета составляет:

, условие выполнено, следовательно, принятое армирование верно (Ø12 A-III с шагом 200).

3. Организационно-технологический раздел

3.1 Технология производства бетонных работ

3.1.1 Потребность в инструментах, машинах и оборудовании

3.1.2 Организация и технология производства арматурных работ

Арматурная сталь, как стержневая, так и проволочная, должна соответствовать проекту и действующим стандартам.
При поступлении пакетов с арматурой на объект проверяются бирки с указанием диаметра, марки стали, длины прутков на соответствие ... продолжение

Вы можете абсолютно на бесплатной основе полностью просмотреть эту работу через наше приложение.
