8-сынып. Өткізгіштерді тізбектей және параллель жалғау, токтың жұмысы мен қуаты, Джоуль-Ленц заңы

Скачать

8-сынып.

Сабақ тақырыбы : §§41, 42. Өткізгіштерді тізбектей және параллель қосу. Токтың жұмысы мен қуаты. Джоуль -Ленц заңы.

Сабақ мақсаты:

1. Электр тізбектері туралы ұғымды қалыптастыруды жалғастыру, өткізгіштерді тізбектей және параллель жалғау, токтың жұмысы, қуаты олардың бірліктері, Джоуль-Ленц заңы туралы түсінік беру.

2. Оқушыларды ғылыми ой қорытындыларын жасай білуге дағдыландыру.

3. Жауапкершілікке, тиянақтылыққа, еңбекқорлыққа тәрбиелеу.

Сабақ түрі: аралас

Сабақ әдісі : баяндау, сұрақ-жауап

Сабаққа қажетті құралдар: компьютер, слайдтар, видеопроектор, ток көзі, амперметр, вольтметр, жалғағыш сымдар, электр шамдары, кілт.

Сабақ барысы:

І. Ұйымдастыру кезеңі.

ІІ. Оқушылардың үйге берілген тапсырмаларды қалай меңгергендерін тексеру.

ІІІ. Жаңа сабақ.

Ток көзі және оның полюстерін қосатын өткәізгіш тұйық электр тізбегін жасайды.

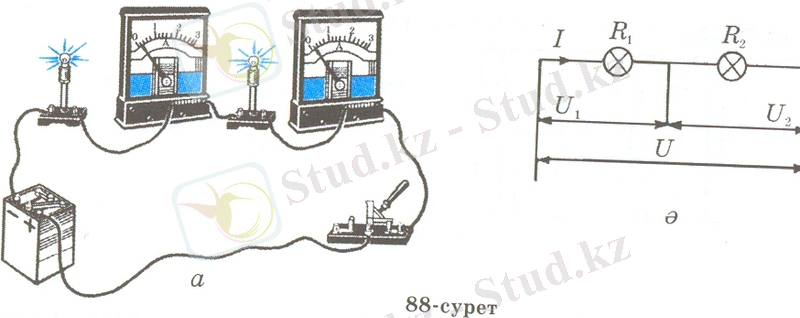

Электр құрылғыларын тізбектей қосу.

г ь

Өткізгіштерді тізбектей жалғағанда ток күштері тең, ал тізбектегі жалпы кернеу оның бөліктеріндегі кернеулердің қосындысына тең болады, ал жалпы кедергі әрбір өткізгіштің кедергілерінің қосындысынан тұрады:

U=U ₁ +U ₂ +U ₃ +…

I ₁ =I ₂ =I ₃ =…

R=R ₁ +R ₂ +R ₃ +…

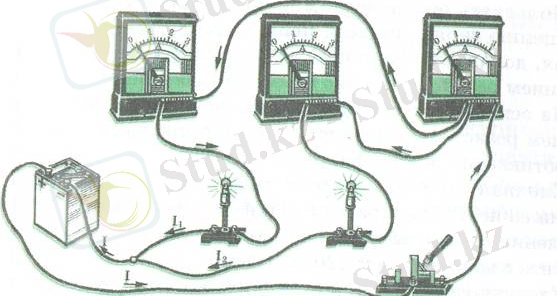

Электр құрылғыларын параллель қосу.

Өткізгіштерді параллель жалғағанда, тізбектің барлық бөліктерінде кернеу бірдей, ал жалпы ток күші әрбір өткізгіштегі ток күштерінің қосындысына тең, жалпы кедергі әрбір өткізгіштің кедергісінен кем болады.

I=I ₁ +I ₂ +I ₃ +…

U ₁ =U ₂ =U ₃ =…

1/R=1/R ₁ +1/R ₂ +1/R ₃ +…

А-электр өрісіндегі заряд орын ауыстырғанда атқарылатын жұмыс,

q - заряд;

U -кернеу.

Электр тогының жұмысы -ток күші, кернеу және жұмысты істеуге кеткен уақыттың көбейтіндісіне тең.

ХБЖ-де электр тогының жұмысы 1Дж=1А ּ 1В ּ 1с.

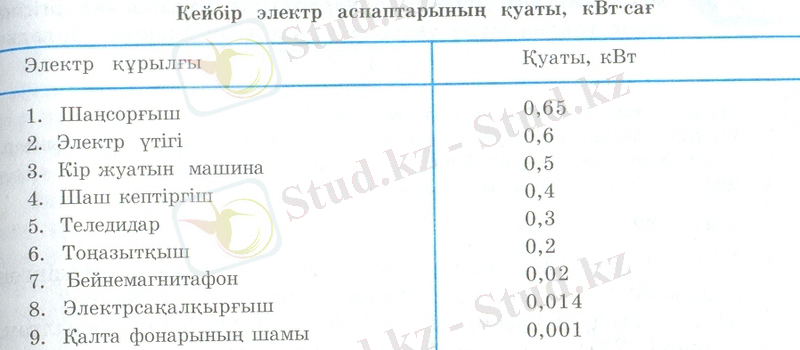

Токтың қуатын табу үшін өткізгіштегі ток күшін және кернеуді өлшеп, олардың көбейтіндісін табу керек.

ХБЖ-же қуат бірлігі 1Вт.

1Вт=1А ּ 1В.

Өткізгіштердің қызуы олардың кедергілеріне тәуелді болады; өткізгіштің кедергісі неғұрлым үлкен болса, ол соғұрлым қатты қызады.

Джоуль-Ленц заңы:

Өткізгіш бойымен ток жүрген кезде, өткізгіште бөлінетін жылу мөлшері ток күшінің квадартына, өткізгіш кедергісіне және токтың жүру уақытына тура пропорционал болады:

IV. Есептер шығару. 20-ж. №1, №3, №

V. Қорытындылау.

VІ. Бағалау.

VІІ. Үйге тапсырма: §§41, 42. №2, №4, №6.
