Жел энергиясы

Скачать

Шеврон «компаниясы»

Бағыты : Ғылыми-техникалық прогресс - экономикалық

дамудың басты кілті.

Секция : жаратылыстану

Тақырыбы :

«Дәстүрлі емес, сарқылмайтын энергия көзі -

жел энергиясын пайдалану. Желқондырғы. »

Орындаған : Бекышов Рустем

Балқаш қаласының

М. П. Русаков атындағы

санаторлық № 2

мектеп-интернатының

11«А» сынып оқушысы,

Жетекшісі : Бекышова Ш. Ж.

Балқаш қаласының

М. П. Русаков атындағы

санаторлық № 2

мектеп-интернатының

физика пәнінің мұғалімі

Балқаш 2010-2011 жыл

Кіріспе

Бүкіл әлем ғалымдары мен инженерлері ізденістің арқасында баламалы энергия көзін табуды мақсат етіп қойды. Ол сарқылмайтын қалпына келтіретін энергия көздері деп аталады. Оған жел энергиясы, геотермиялық энергия, биомасса, су ағынының энергиясы, мұхиттардағы тасу мен қайту кезіндегі судық көтерілуінен болатын энергия, күн энергиясы жатады. Қалпына келтіретін дәстүрлі емес энергия көздерінің ерекшелігі қор көздері ешуақытта сарқылмайды және экологиялық таза. Бұларды пайдалану табиғат байланыстарын бұзбайды.

Ал менің ұсынысып отырған ғылыми жобамның мақсаты- туындаған

проблеманы шешудегі энергетикалық сұранысты қанағаттандыра алатын энергия көзі - жел энергиясын пайдалану.

XX ғасырдың басында Н. Е. Жуковский жел двигателі теориясының негізін қалады, осы теорияны негіздей отырып әлсіз желдің ырғағынан жұмыс істелетін жоғары өнімді жетілдірілген желагрегаттардың конструкциялары жасалынды, Барлық жел двигателінің жұмыс істеу принципі біреу-ақ, онда желдің әсерінен қозғалатын желдоңғалағының қалақшаларының қозғалысы электр энергиясын өндіретін генераторының айналып тұратын білігіне беріледі.

Желдоңғалағының диематрі үлкен болған сайын соққан желдің үлкен ағысын қамтиды және агрегат неғұрлым үлкен энергия өндіреді.

Қалақшалы жел двигателінің айналу жылдамдығы олардың қалақшалар санына кері пропорционал, сондықтан агрегаттық қалақшаларын үштен артық жасамайды. Жел жылдамдығы 5м/с соққанда оның қалақшаларының жылдамдығы 14-16м/с дейін жетеді. Ал оның диаметрін үлкейте отырып 2000 кВт-қа шейін энергия алуға болады. Мысалы 40 метрлік жел двигателі 2000 кВт энергия өндіреді.

Жыл сайын жазғы демалыс кезінде біз мектебіміздің коллективтері ұйымдастырған, Алматыдағы Аль-Фараби атындағы Қазақ Ұлттық Университетінің биофизика экология орталығының мамандары өткізетін семинарға қатысамыз. Онда лекция тыңдап, практикалық жұмыстармен айналысамыз, осы экология орталығының мамандарының тәжірибелері мен зерттеулерін ұстана отырып, біз жел двигателінің кейбір конструкцияларын өз қолымызбен жасадық. Қуатты үнемдеу экологиялық туындаған проблемаларды шешу мақсатында, мен Балқаш көлінің жағасына желагрегатының комплексін салуды мақсат етіп қойдым.

Жел энергиясы

Жел энергиясы негізінен Күн энергиясының Жер бетін бірқалыпты қыздырмауынан туындайды. Сағат сайын Жер Күннен 10 ¹⁴ кВт сағ энергия алады. Күн энергиясының 1-2 % -і жел энергиясына түрленеді. Бұл көрсеткіш жер бетіндегі барлық өсімдіктердің биоқалдыққа айналғанда бөлініп шығатын энергиясынан 50-100 есе асып түседі.

Бірнеше мыңдаған жылдар бойы адамдар желді - энергия көзі ретінде пайдаланған. Жел энергиясын пайдаланып желкен көмегімен жүзген. Жер суландыру кезінде, жел диірмені ретінде дәнді-дақыл өнімдерін ұнтақтау үшін қолданған.

Жел энергиясының қоры бүкіл планета өзендерінің гидроэнергиясынан 100 есе асып түседі. Ылғи да және барлық жерде жел соғып тұрады. Жаздың қоңыр салқын самал желін, апат, зардап шығын әкелетін керемет дауылдарды атап өтуге болады.

Қалпына келтіретін дәстүрлі емес жел энергиясының келешегі зор, экологиялық таза, қоры ешуақытта сарқылмайды, әрі арзан, тиімді. Бұларды пайдалану табиғат баланстарын бұзбайды. Жел энергиясын қолдану таулы аймақтардың жоғары бөктерінде толқынды теңіз жағалауларында ыңғайлы екені бәрімізге танымал. Жел энергетикасын дамытуға қолайлы аймақтар өте көптеп табылады. Жел күші жер бетінің ойлы-қырлы болуына тікелей байланысты. Мысалы, таулы аймақтың екі бөлігін қарастырайық, Күн көзінің екі бөлікке түскен энергиясы бірдей болғанымен, жердің кедір-бұдыры әр қилы болғандықтан, жел күшінің ықпалы, бағыты да әр түрлі болады. Жел күшінің ықпалы жыл мезгілінің ауысуына, ауа райының өзгеруіне байланысты өзгеріп отырады. Мысалы, Дания елінің климаттық жағдайын ескерер болсақ, фотоэлектрлік жүйемен қамтамасыз етілген энергия қыста - 18%, ал жазда - 100% берсе, ал жел станциясынан алынатын энергия қыста - 100%, жазда - 55% береді екен. Осындай үйлесімділікпен қарастырылған желқондырғысы мен фотоэлектрлік жүйеден тұратын желқондырғысын біріктіріп пайдаланған, әрине тиімдірек болады, жеке пайдаланғаннан гөрі.

Жел күшінен өндірілетін энергия мөлшері желдің тығыздығына, жел турбинасының қалақшаларының ауданына, жел жылдамдығының кубына тәуелді болады. Ендеше, осыларға жеке-жеке тоқталайық.

1. 2. Ауа тығыздығы.

Желқондырғылардың қалақшалары ауа массасының қозғалысының әрекетінен айналады. Ауа қабатының массасы үлкен болса, соғұрлым жел двигателінің қалақшалары жылдам қозғалып, электр энергиясын көп өндіреді. Физика курсынан мынаны білеміз, қозғалатын дененің кинетикалық энергиясы оның массасына тура пропорционал, ендеше жел энергиясы ауа қабатының тығыздығына тура пропорционал. Тығыздық бірлік көлемге келетін молекулалар санына тәуелді. Қалыпты атмосфералық қысымды температура 15 ⁰ С болған кезде, ауаның тығыздығы 1, 225кг/м ³ . Ылғалдылық өскен сайын ауаның тығыздығы азаяды. Қыс мезгілінде тығыздық жоғары болғандықтан, желдің бірдей жылдамдығына қарамастан, жазбен салыстырғанда жел генераторы көп эенргия береді.

1. 3. Ротор ауданы.

Желтурбинасының қозғалатын бөлігін ротор деп атаймыз. Ротор жел ағының энергиясын көп қамтыса, соғұрлым көп электро энергия өндіреді. Ротордың ауданы ротордың диаметрінің ауданының квадратына тура пропорционал, жел- қондырғысының өлшемдерін екі есе арттырып, төрт есе энергия өндіріп алуға болады. Желқондырғысының өлшемдерін өзгерте отырып, энергияны қалағанымызша өндіреміз деп айтуға жеңіл, практикада басқаша. Айналдыру барысындағы қамтитын қалақшаларының ауданын біртіндеп үлкейту арқылы, біз істейтін жүйеге артық күш, салмақ түсіреміз. Осындай асқын салмақты көтеру үшін жүйенің кейбір механикалық құрамдас бөліктеріне зақым келмеуін ескеру өте маңызды.

1. 4. Жел жылдамдығы.

Жел жылдамдығы - желқондырғысының энергия өндіруіне әсер ететін маңызды өлшемі болып табылады. Желдің үлкен жылдамдығы ауа массасының ағынының көлемін үлкейтеді. Жел энергиясы жел жылдамдығының кубына тура пропорционал өзгереді. Ендеше, ротордың кенетикалық энергиясы жел жылдамдығын екі есе үлкейткенде 8 есе артады. Мына төмендегі кестеде жел жылдамдығының жел энергиясына тәуелділігі көрсетілген. (құрғақ ауаның ты-

ғыздығы - 1. 225 кг/м³, атмосфералық қысымның шамасы 760 мм. сын. бағанасы кезіндегі қалыпты жағдай) .

Энергия мөлшері мына формуламен есептеледі:

Е _ĸ =ρυ³/2

υ-желдің жылдамдығы,

ρ-ауаның тығыздығы

Энергия өлшем бірлігі ретінде (В/м²) алып отырмыз. Табиғи жағдайларға байланысты, желдің жылдамдығы да өзгеріп отырады. Желқондырғылардың конструкциялары жел жылдамдығының 3-30 м/с диапазон аралықтарында жұмыс істейтіндей етіп жабдықталған. Үлкен дауылдар желқондырғасын бүлдірмеу мақсатында, үлкен желқондырғысын тежеуіш механизммен жабдықтайды. Кішкентай желқондырғысы жел жылдамдығы 3 м/с кем болған жағдайда жұмыс істей береді.

Жел жылдамдығының шкаласы:

1. 5. Жер пішінінің кедір-бұдырлығы.

Жердің кедір - бұдыр құрылымы мен ондағы өсімдіктер жел жылдамдығы-

ның төмендеуіне ықпалын тигізеді. 1 км. жоғары қабатта кедір - бұдыр желдің жылдамдығына әсерін де тигізбейді. Жел жылдамдығының кемуі, атмосфераның төменгі қабаттарында жел ағынының жер бетінің кедір - бұдырының үйкелеуінен туындайды. Жел жылдамдығы орман -тоғайлы аудандарда, үлкен қалалы жерлер-

де кемісе, ал сулы аудандарда, аэропорт территориясында жел жылдамдығы баяуламайды. Үй, ғимараттар, орман - тоғайлар және басқа объектілер жер жыл-

дамдығын баяулатып қана қоймайды, сонымен қатар турбулентті ағыстар туғызады.

Желқондырғысын орналастыру үшін, мамандар сол аймақтың жарамды-

лығын бағалай отырып, жер бетінен кедір - бұдырын классификациялау үшін жел потенциалын енгізді. Мысалы, жер бетінің кедір - бұдырын жоғары класс ретінде теңіз беті есептелінеді.

Жер бетінің кедір - бұдыр классификациаларын төмендегідей бағалаймыз.

1. 0 - су беті ;
2. 0, 5 - аэропорт ашық алаңы ;
3. 1 - ашық ауыл шаруашылық алқабы ;
4. 1, 5 - алыс ораласқан үйлерден тұратын ауыл ;
5. 2-2, 5 - үйлері бар, аздаған ағаштары бар ауыл ;
6. 3 - поселок, үлкен ауыл ;
7. 4 - үлкен қалалар.

Жел ығысуы деген түсінік бар, ол жер бетіне жақындағанда, жел жылдамдығының өзгерісін (төмендеуін) сипаттайды. Жел турбинасының диаметрі үлкен болып, мұнараның биіктігі онша үлкен болмаса, жел ығысуы кезінде жоғары позицияда тұрған қалақшаның жылдамдығы жоғары болып, төменгі позициядағы қалақшаның жылдамдығы төмендеп, желқондырғысының бүлінуіне әкеп соғады.

2. 1. Желэнергетикасының пайдаланудың даму тарихы.

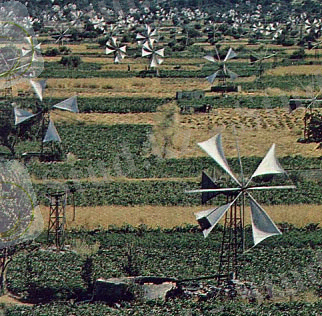

Бірнеше мыңдаған жылдар бойы адамдар желді - энергия көзі ретінде пайдаланған. Қоғам мәдениетінің жаңа қалыптасқан кезінде жел энергиясын теңіз саяхатында пайдаланған. Ертедегі мысырлықтар 5 мың жыл бұрын жел энергиясын пайдаланып желкен көмегімен жүзген. Біздің заманымыздың 700 жылдары қазіргі Ауғанстан жерінде тік бекітілген осі бар жел машинасымен дақылдарды ұнтақтау үшін қолданған. Жерорта теңізінде орналасқан Крит аралында ұзын мұнараға бекітілген жел күшімен қозғалатын диірмен жер суландыру жүйесінің жұмысын атқарған. 14 ғасырда голландықтар жел диірменін жетілдіріп, дәнді-дақыл өнімдерін ұнтақтау үшін қолданды.

1854 жылы АҚШ-та жел энергиясымен жұмыс істейтін су тарту насосы іске қосылды. Су тарту насосының моделі жел диірменінен қалақшалар санының көптігімен және жел бағыты мен жылдамдығын анықтайтын аспап флюгердің болуымен ерекшеленеді. 1940 жылдары осындай жел күшімен қозғалатын диірменнің саны 6 миллиондай еді, оларды су тарту және электроэнергия алу мақсатында қолданды.

Осындай жел диірмендер мал шаруашылық фермасын сумен қамтамасыз етіп тұрды. 20 ғасырдың ортасында жел энергиясын қазіргі заман энергия қоры - мұнай орнын басты. Дүние жүзінің бірнеше рет мұнай дағдарысынан соң, қайтадан жел энергетикасына көпшіліктің қызығушылығы оянды. 70 жылдары мұнай бағасының өсуіне байланысты, энергетика сарапшылары жел энргиясын пайдалану шараларын ұсынды. Мемлекет қаржыландыру қолдауымен өткізілген зерттеулер мен эксперименттердің нәтижелері, жел энергиясын пайдаланудың жаңа технологиясының дамуына жол ашылды.

1981-1984 жылдары Калифорнияның өзінде 6870 жел турбинасы іске қосылды. Бірақ 31 желтоқсан 1985 жылы мұнайдың бағасы баррельге шыққанда 10 долларға түсті, осыған байланысты желқондырғысын шығаратын көптеген шағын компаниялар жойыла бастады. Ал 1998 жылы АҚШ-та желэнергетикасы дамуы қайтадан даму сатысына көтерілді.

2. 2. Қазіргі кездегі жел энергиясын пайдаланудың дамуы.

Желэнергетикасының күннен-күнге дамуы қарқындап өсуде. 31 желтоқсан 2005 жылы бүкілдүниежүзілік желэнергетикасының өндірілетін қуаты 58 982 МВт болды. Осындай қарқынды өсу сатысында Бүкіләлемдік желэнергетика ассоциациясы 2010 жылы жел энергиясын қуатын 120 000 МВт-қа өсіруді жоспарлап отыр. Желэнергетика ассоциация -сының мәліметтерін негіздей отырып, алдыңғы қатарлы 10 елдің жел энергия даму қуатының көрсеткіштеріне назар аударайық.

Кесте 1

Кесте 2

Жел қондырғылардың жетілдіруі мен көп жылғы тәжірибе, жұмсалатын шығын мөлшерінің төмендеуіне мүмкіндік туғызды, ал бұл АҚШ-та электроэнергия құнының 1986 ж 1кВт. сағ - 14 центке, 1999 ж - 5 центке төмендегенінен көрінеді. Ал Европа елдері желэнергиясын дамытуда жетекші, алдыңғы шептегі жаңа технология өндірісінің орталығы десек те артық айтпаған болар едік.

3. Желқондырғысының электр энергиясын өндіру технологиясы.

Жел қондырғыларда жел ағынының кинетикалық энергиясы генератор роторларының айналу процесі кезінде электр энергиясына айналады. Конструкциясы жағынан желқондырғылардың генераторлары электростанция -дағы отын жаққанда ток өндіретін генераторларға ұқсайды. XX ғасырдың басында Н. Е. Жуковский жел двигателі теориясының негізін қалады, осы теорияны негіздей отырып әлсіз желдің ырғағынан жұмыс істелетін жоғары өнімді жетілдірілген желагрегаттардың конструкциялары жасалынды, барлық елдің ғалымдары мен самолет жасаушы конструктор мамандары өз үлестерін қосты.

Барлық жел двигателінің жұмыс істеу принципі біреу-ақ, онда желдің әсерінен қозғалатын желдоңғалағының қалақшаларының қозғалысы электр энергиясын өндіретін генераторының айналып тұратын білігіне беріледі.

Желдоңғалағының диематрі үлкен болған сайын соққан желдің үлкен ағысын қамтиды және агрегат түрлеріне қарап неғұрлым үлкен энергия өндіреді. Жел двигателін екі топқа бөледі:

1. тік осьпен айналатын жел двигателі, оларға карусель типтес, қалақшалы, ортогональді.
2. горизонталь осьпен айналатын жел двигателі (қанатты деп аталады - қанаттарының санына байланысты) .

Қалақшалы жел двигателінің айналу жылдамдығы олардың қалақшалар санына кері пропорционал, сондықтан агрегаттың қалақшаларын үштен артық жасамайды.

Горизонталь айналдыру осі бар екі немесе үш қалақшадан тұратын мұнараның басына бекітілген қондырғылар - желқондырғылардың ең көп тараған түрі болып табылады. Горизонталь айналдыру осі бар турбинаның роторының басқарушы білігі де көлденең орналасқан. Ал көп қалақшалардан тұратын горизонталь осі бар моделін монолиттік деп атайды. Бұл қондырғылар төменгі жылдамдықта жұмыс істейтіндіктен, су тарту насосында пайдаланады.

Тік осьпен айналатын жел двигателінің (Н - типтес) роторының жетекші білігі вертикаль орналасқан. Турбиналарының қалақшалары өте ұзын, пішіні доға тәрізді, мұнараның үстіңгі және астыңғы жағына берік орнатылған. Осындай жел қондырғыларын әлемнің бірнеше компаниясы ғана жасайды.

H - типтес турбинасы роторының ерекшелігі басқарушы білік вертикаль орналасқандықтан, кез келген бағытта соққан желдің үлкен ағысын қамтиды.

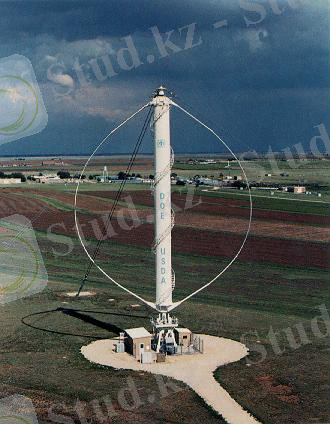

Француз инженері Дарриус тік осьпен айналатын жел двигателінің теория негізін қалай отырып, конструкциясын жасады. Сыртқы түрлерінің айырмашылығына қарамастан горизонталь және вертикаль айналу осі бар желқондырғылардың жұмыс істеу принциптері бірдей.

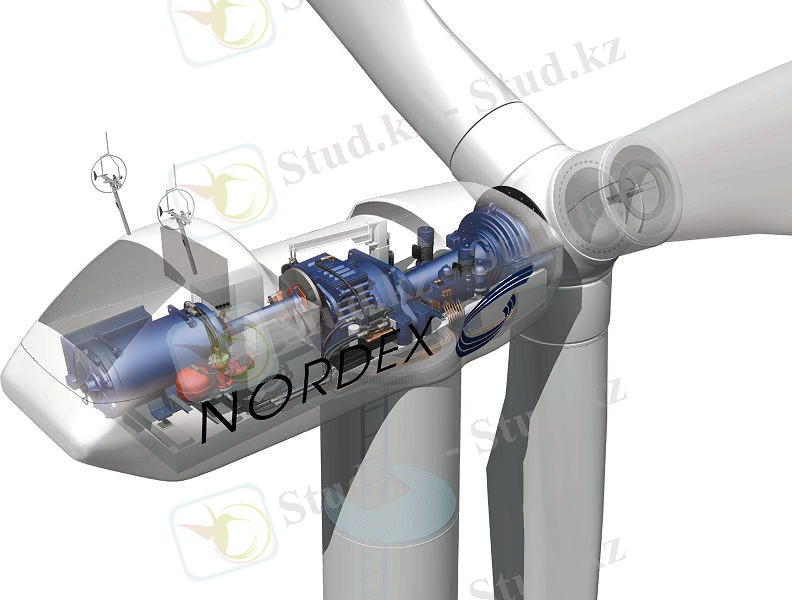

3. 1. Желқондырғылардың негізгі бөліктері

Желқондырғылары мынандай негізгі бөліктерден тұрады :

1. қалақшалардан,
2. ротордан,
3. трансмиссия ( двигательдің механикалық энергиясын машинаға беруге арналған механизмдер жиыны ) ,
4. генератордан,
5. бақылау жүйелері .

Турбинаның қалақшалары арқылы соққан желдің үлкен ағысын қамтиды. Қалақшалар шыны талшығынан, полистролдан немесе көмірпластиктен жасалынады. Турбинанаың қалақшалары жұмыс істегенде сол маңайдағы телевизияға кері әсерін тигізеді, өзі қуатты дыбыс тербелістерін тудырады. Сондықтан қалақшаларын берік сынбайтын және иілгіш шыны пластика

дан жасайды (радиотолқындарды шағылдырмайды, жұтпайды) . Қалақшалардың диаметрінің ұзындығы 15 пен 25 метрдің аралығында болса, салмағы 1000 кг болады.

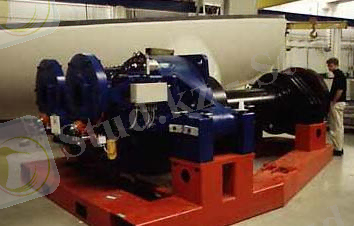

Ротор орталық білікпен жалғанған қалақшалардан тұрады. Орталық білік басқарушы білікке трансмиссия арқылы жалғанған. Трансмиссия - белдік арқылы кинетикалық энергияны генератордың басқарушы білігіне беріп, электр энергиясын өндіретін механизмдер жиыны.

Желқондырғының бақылау жүйелері алыстан компьютер арқылы басқарып және бақылап отырады. Бақылау жүйелері қандай да бір бұрышпен көлбеу орнаатылған және айнымалы, әр бағытта қозғалып тұрады. Сонымен қатар электрондық бақылау жүйелері жел жылдамдығы өзгерген кезде, өндірілген кернеу шамасының шамадан асып кетпеуін реттеп отырады.

Желқондырғысының басты сипаттамаларының бірі болып оның қуаты болып саналады. Жеке үйге немесе коттеджге орналған кіші желқондырғы -лардың қуаты -100 кВт, ал диаметрі 15 - 40 метрге баратын, 2-3 қалақшалары желқондырғысы 1 МВт ток өндіреді. Қазіргі заманғы желқондырғылары 690 В кернеу береді, ол трансформатордың көмегімен 10 - 30 кВ-қа түрленеді.

Мысалы, 500 кВт-тың желқондырғысы 1 сағатта 15 м/с жел жылдамдығы кезінде 500 кВт энергия өндірсе, 600 кВт-тың қондырғы бір жылда жел жыл-

дамдығы 4, 5 м/с болған кезде 5 кВт энергия өндіреді. Желдің механикалық энергиясын электр энергиясына айналдыратын машинаның тиімділігін сипаттайтын шама желқондырғысының пайдалы әрекет коэффиценті (ПӘК-і) дейміз. ПӘК-ті есептеу үшін жел қондырғысының

1 жылға өндірілген қуаты 1 жылдағы 8760 сағаттағы максимал қуатқа бөлуіміз керек. Мысалы, 600 кВт-тың турбаны 1 жылда 2 млн. кВт энергия өндірсе оның

ПӘК-і:

ŋ = (2 : 365, 25) ·24600 · 100 % = (2 : 525600 ) · 100 % =38 %

Қазіргі желқондырғылардың ПӘК-і 25-30 % аспайды.

4. Желқондырғысын пайдалану.

4. 1. Үлкен желқондырғысы.

Үлкен желқондырғылардың өндіретін энергиясы мәнінің үлкендігі сонша, жергілікті берілетін энергия беру желілері қуатынан асып түседі. Үлкен желқондырғысы жұмыс жасау үшін, көптеген қаражат жұмсауға тура келеді. Осындай артық шығын жұмсау жалғыз қондырғы

бар жерде өте тиімсіз, сондықтан келеңсіз мәселені шешу мақсатында, белгілі аймақта желқондырғысын топтастыр -ып салады. Осылай көп өндірілген энергия, контракт бойынша коммунальді компанияға сатылады. Ең алғаш рет осындай топтастырылған үлкен желқондырғылары Калифорнияда іске асты.

400-600 кВт 16 мың үлкен желқондырғылары Сан-Франциско қаласының тұрғындарын толығымен энергиямен қамтамасыз етеді.
